Instrukcja montażu. płyty prysznicowej z odpływem poziomym/pionowym.

Transkrypt

1

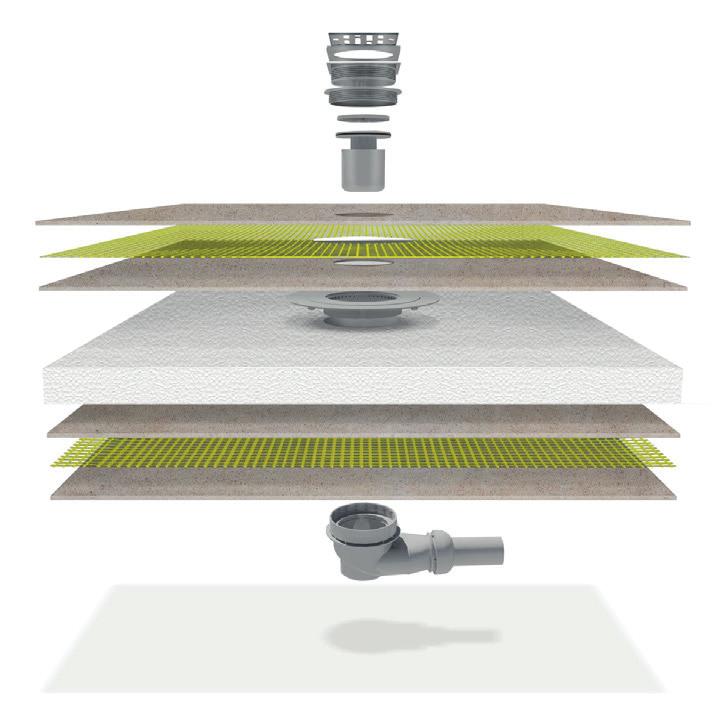

2 Montaż prysznica bez brodzika jeszcze nigdy nie był tak łatwy. Innowacyjna płyta prysznicowa Steigner została tak zaprojektowana, aby jej instalacji mógł dokonać dosłownie każdy niezależnie od posiadanej wiedzy i doświadczenia. Na kolejnych stronach znajdziesz przejrzystą i praktyczną instrukcję montażu, która poprowadzi Cię krok po kroku przez instalację całej konstrukcji. W razie pytań lub problemów skontaktuj się z Biurem Obsługi Klienta Steigner lub odwiedź naszą stronę Instrukcja montażu szybki montaż izolująca ciepło 100% wodoszczelności dzięki zastosowaniu materiału EPS dostępna w każdym rozmiarze na zamówienie niewielki ciężar własny wolna od barier architektonicznych odpływ łatwy w czyszczeniu tłumiąca dźwięki Instrukcja montażu 2

3 01 Przyłącze do rury odpływowej Zamontuj taśmę uszczelniającą dookoła otworu na płytę. 02 W celu uzyskania idealnego położenia, zalecamy użycie poziomicy. Połącz syfon z rurą odpływową. Instrukcja montażu 3

4 03 Uważaj, aby nie przekroczyć czasu wyschnięcia. Zaprawa musi być wilgotna na całej powierzchni, zanim przystąpisz do kolejnego kroku. Jako fundament wylej zaprawę (w proporcjach: 1 część cementu na 4 części piasku) możliwie równomiernie na całe podłoże. 04 Uwzględnij wysokość montażu płyty prysznicowej: ok. 12,5 cm - odpływ pionowy, ok. 4,0 cm odpływ poziomy. Klej Rozprowadź klej elastyczny do płytek na całej powierzchni dolnej strony płyty prysznicowej (strona bez spadów) przy pomocy grzebienia. Instrukcja montażu 4

5 05 Kierunek ustawienia płyty prysznicowej Płyte prysznicową ułóż równo na mokrej zaprawie stroną z nałożoną folią w płynie i mocno dociśnij. 06 Zabezpiecz odpływ na płycie prysznicowej przy pomocy pierścienia pozycjonującego. Zamknij zestaw odpływowy przy pomocy czerwonej zakrętki dołączonej do zestawu. Instrukcja montażu 5

6 07 Nałóż grunt w płynie na całą powierzchnię ścian i podłogi (pamiętając o zasadzie mokro na mokro ). Pozostaw do wyschnięcia na 24 godziny. 08 Dla uzyskania stuprocentowej szczelności konieczne jest zastosowanie wewnętrznych i zewnętrznych narożników uszczelniających oraz taśmy uszczelniającej (do zabezpieczenia szczelin między płytą a podłogą). Instrukcja montażu 6

7 09 Końce taśmy uszczelniającej muszą całkowicie pokrywać narożniki. Narożniki powinny znajdować się pod taśmą! Uwaga: wszystkie narożniki i miejsca styku przy ścianach oraz płycie prysznicowej muszą zostać uszczelnione przy pomocy taśmy. Dodatkowo należy uszczelnić przyłącza doprowadzenia wody przy pomocy mankietów ściennych. 10 Zalecamy dwukrotne nałożenie płynnej folii: po raz pierwszy przed montażem zestawu uszczelniającego wraz z wewnętrznymi i zewnętrznymi narożnikami oraz mankietami ściennymi, po raz drugi po ich instalacji. Dzięki temu wszystkie zamontowane elementy zostaną pokryte. Również w tym przypadku należy każdorazowo pozostawić na 24 godziny do wyschnięcia! Instrukcja montażu 7

8 11 Wkręć umożliwiające regulację wysokości obramowanie odpływu. 12 Usuń czerwony korek po ułożeniu płytek. Po zakończeniu fugowania zamontuj kratkę ze stali szlachetnej. Gotowe! Instrukcja montażu 8
