1 ISO 9001: Żychlin, ul. Narutowicza 70 ISO 14001:2004 PN-N-18001: Sekretariat Tel.: , Fax: Biuro Marketingu i Sprzedaży Tel.: , Fax: marketing@ftz.com.pl Dział techniczny Tel.: , Fax: technika@ftz.com.pl Dział Kontroli Jakości Tel.: , Fax: kontrola@ftz.com.pl Biuro Logistyki Tel.: , Fax: logistyka@ftz.com.pl DŁAWIKI GASZĄCE OLEJOWE kva 1-37 kv

2 Zastosowanie Dławiki gaszące są przeznaczone do kompensowania prądu ziemnozwarciowego w sieci elektroenergetycznej i są włączane na podstacjach energetycznych między punkt zerowy transformatora energetycznego przy połączeniu sieci w gwiazdę, lub punkt zerowy transformatora uziemiającego przy linii energetycznej połączonej w trójkąt a ziemię. Zacisk 1A uzwojenia roboczego należy połączyć z punktem zerowym 1N transformatora energetycznego lub uziemiającego, a zacisk 1N dławika - połączyć z ziemią. Końce uzwojenia dodatkowego są wyprowadzone na pokrywę i oznaczone 2A - 2N. Uzwojenie dodatkowe służy do wymuszenia składowej czynnej prądu dla selektywnej pracy zabezpieczeń. Przy zwarciu przewodu fazowego linii z ziemią przez dławik płynie prąd kompensacyjny. Dławiki posiadają charakterystykę prądowo - napięciową, zbliżoną do prostej co ma duże znaczenie w eksploatacji. Na pokrywie wyprowadzone są przepusty przekładnika prądowego k-l. Warunki pracy Transformatory w wykonaniu normalnym są przeznaczone do klimatu umiarkowanego. Max wysokość instalacji transformatora: 1000 m n.p.m. Miejsce pracy: otwarta przestrzeń lub w pomieszczenie wystarczająco przewietrzane, atmosfera wolna od pyłów i gazów chemicznie aktywnych lub zagrażających wybuchem Zakres temperatury otoczenia: Częstotliwość znamionowa: -25 C do +40 C (248 K do 313 K), średnia temperatura roczna nie może przekraczać +20 C (293 K). 50 Hz Regulację prądu i czas pracy podaje tabela: Położenie przełącznika Prąd kompensacyjny w % prądu znamionowego Czas pracy w h praca ciągła 5 50 praca ciągła Możliwe jest wykonanie dławika Specjalnego spełniającego inne wymagania.

3 Opis budowy Rdzenie transformatorów: Trójkolumnowe wykonane są z blachy transformatorowej zimnowalcowanej pokrytej izolację nieorganiczną. Do konstrukcji mocującej rdzenia zastosowano sworznie ściągające umiejscowione w środkowej części jarzma co zapewnia równomierne rozłożenie docisku na obydwie kolumny rdzenia Uzwojenia transformatorów: Regulacja: Kadzie: Wykonane są z miedzi elektrolitycznej. Nawija się je drutem o przekroju okrągłym w izolacji emaliowanej lub profilowym w izolacji papierowej. Między uzwojeniami znajdują się kanały olejowe zapewniające potrzebną cyrkulację oleju i odpowiednie chłodzenie. Do prasowania uzwojeń zastosowano dociski śrubowe, które nie pozwalają na wibracje uzwojeń w czasie pracy. Umocowanie i konstrukcja uzwojeń zapewniają bardzo dobrą wytrzymałość dielektryczną, dużą odporność piorunową oraz bardzo dobrą wytrzymałość zwarciową. Dla uniknięcia przepięć, opracowano schemat uziemień wszystkich elementów konstrukcyjnych dławików. Regulacja w zakresie ±5%. Przełącznik zaczepów jest umieszczony w kadzi transformatora. Ręczny napęd przełącznika znajduje się na pokrywie. Zmianę przekładni (wybieranie odpowiednich zaczepów) dokonuje się po uprzednim odłączeniu transformatora spod napięcia. Przełącznik posiada blokadę na każdym zaczepie. Wykonane są ze stali. Jest to konstrukcja spawana wzmocniona usztywnieniami, które zapewniają odpowiednią wytrzymałość mechaniczną. Do odprowadzenia ciepła stosowane są blaszane radiatory przymocowane do płaszcza kadzi lub ścianki faliste. Kadź posiada podwozie o kółkach przestawialnych na wzdłużny i poprzeczny kierunek jazdy. Parametry charakterystyczne dławików: częstotliwość 50Hz regulacja prądu w 5 stopniach napięcie 500V ±10% uzwojenie dodatkowe zwymiarowane na prąd 500A czas pracy 10s

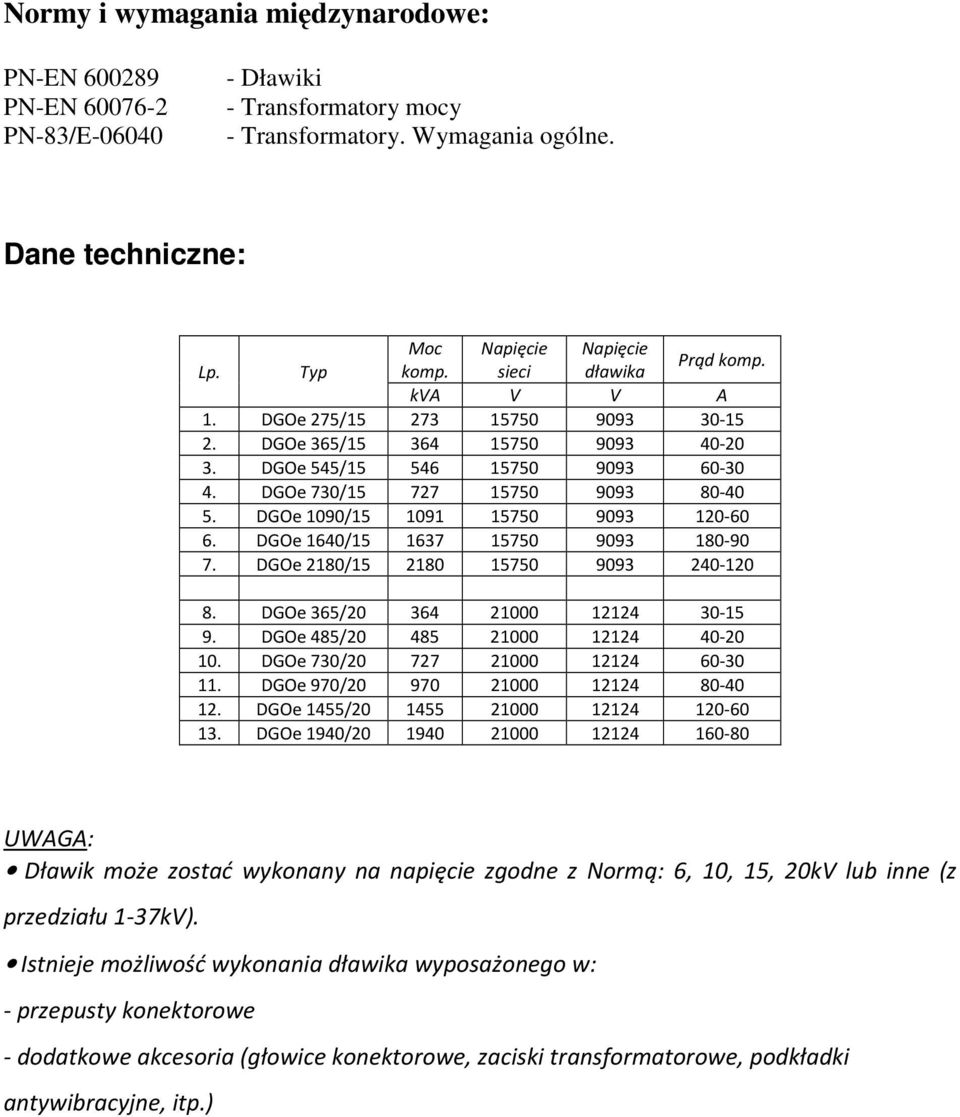

4 Normy i wymagania międzynarodowe: PN-EN PN-EN PN-83/E Dławiki - Transformatory mocy - Transformatory. Wymagania ogólne. Dane techniczne: Moc Napięcie Napięcie Lp. Typ komp. sieci dławika Prąd komp. kva V V A 1. DGOe 275/ DGOe 365/ DGOe 545/ DGOe 730/ DGOe 1090/ DGOe 1640/ DGOe 2180/ DGOe 365/ DGOe 485/ DGOe 730/ DGOe 970/ DGOe 1455/ DGOe 1940/ Dławik może zostać wykonany na napięcie zgodne z Normą: 6, 10, 15, 20kV lub inne (z przedziału 1-37kV). Istnieje możliwość wykonania dławika wyposażonego w: - przepusty konektorowe - dodatkowe akcesoria (głowice konektorowe, zaciski transformatorowe, podkładki antywibracyjne, itp.)

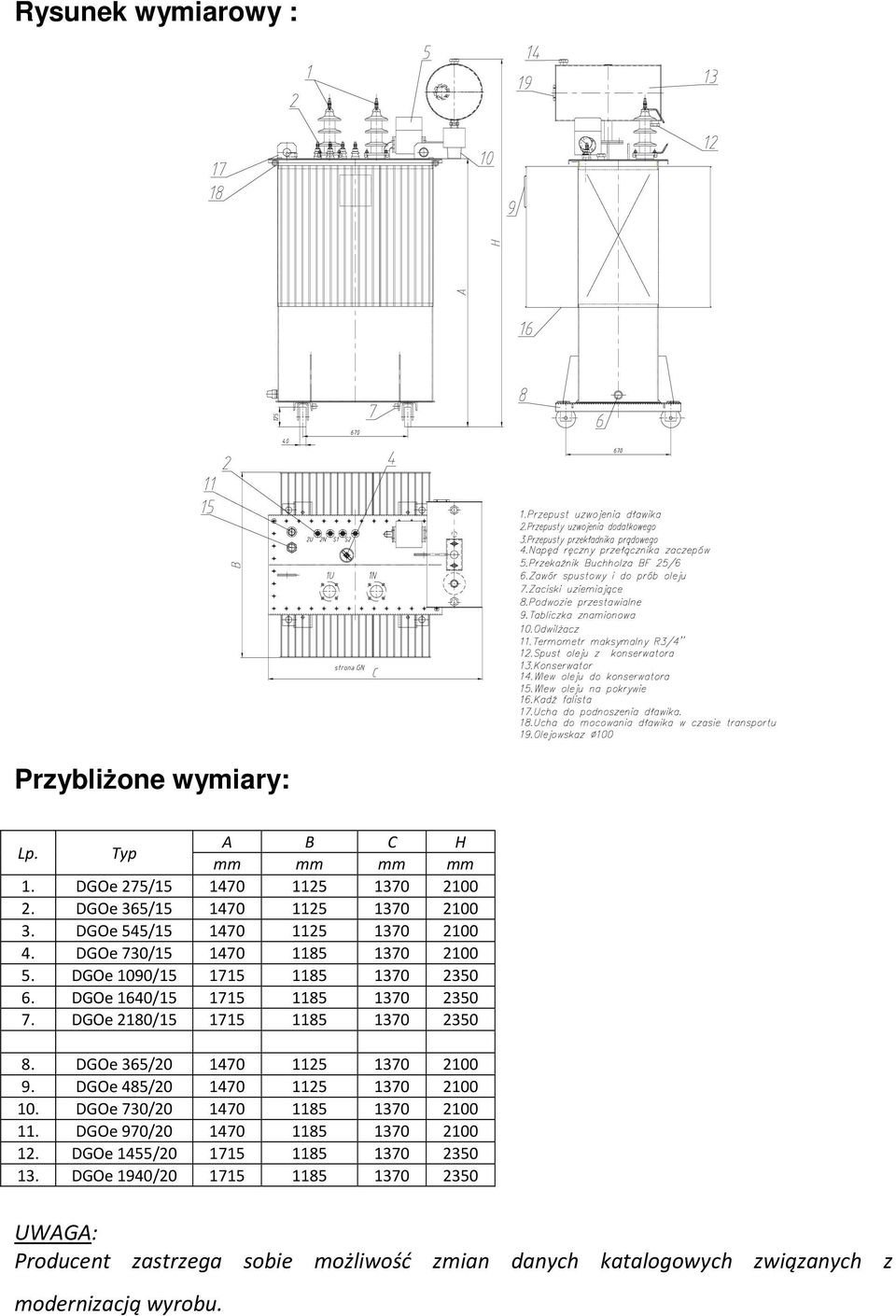

5 Rysunek wymiarowy : Przybliżone wymiary: Lp. Typ A B C H mm mm mm mm 1. DGOe 275/ DGOe 365/ DGOe 545/ DGOe 730/ DGOe 1090/ DGOe 1640/ DGOe 2180/ DGOe 365/ DGOe 485/ DGOe 730/ DGOe 970/ DGOe 1455/ DGOe 1940/ Producent zastrzega sobie możliwość zmian danych katalogowych związanych z modernizacją wyrobu.
