1 II Kongres Polskiej Organizacji Rozwoju Technologii Pomp Ciepła Czas na aktywne wsparcie pomp ciepła 17 października 2013, Warszawa

2 Pompy ciepła wobec nowych wymogów ekoprojektu, wymogów etykietowania energetycznego i wymogów stosowania OZE Paweł Lachman 17 października 2013, Warszawa

3 Wymogi etykietowania urządzeń zużywających energię Zgodnie z dyrektywą 2010/30/UE (ELP) wszystkie urządzenia zużywające energię będą posiadać etykiety energetyczne Etykiety energetyczne sprawdziły się i znacząco ułatwiają wybór rozwiązań klientom Przykładowa etykieta energetyczna klimatyzatorów Klimatyzatory, lodówki pralki, pompy obiegowe c.o. mają już etykiety energetyczne

4 Wymogi ecodesign (ekoprojektu) Zgodnie z dyrektywą 2009/125/WE (ErP) wszystkie urządzenia zużywające energię muszą spełniać wymogi ekoprojektu Najlepsze urządzenia posiadają znak ecolabel Mniej efektywne urządzenia przestaną być produkowane Mniej efektywne urządzenia przestaną być produkowane Nie spełniają wymogów CE (Rys. Mitsubishi) Wymogi ecodesign to nie tylko efektywność ale i emisja hałasu, zanieczyszczeń itd.

5 Zużycie energii pierwotnej w krajach Unii Europejskiej Centralne ogrzewanie i ciepła woda użytkowa - największy potencjał oszczędzania

6 Jak porównać sprawność urządzeń centralnego ogrzewania? Pompa ciepła powietrze/ woda o wsp. COP =4,7 A10W35 Jaka jest realna sprawność średnioroczna urządzeń? Kocioł elektryczny o sprawność 99% Kocioł gazowy o sprawności 107% (70/65 o C) Kocioł olejowy o sprawności 92% (70/65 o C) Jaka jest sprawność pompy ciepła w instalacji grzejnikowej czy podłogowej? Jak to możliwe że urządzenie grzewcze ma sprawność > 100%?.? Aktualnie klient nie może skutecznie porównać efektywności urządzeń grzewczych

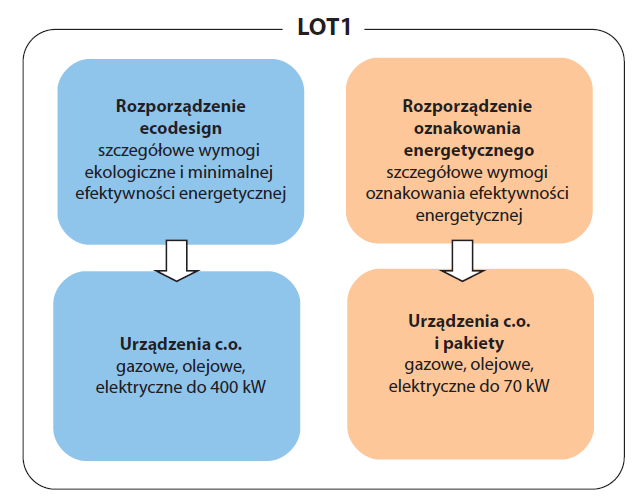

7 Rozporządzenia KE i grupa urządzeń Lot1 Nr 811/2013 Nr 813/2013 Te rozporządzenia z stosowane są w krajach UE bez dodatkowej transpozycji prawnej Analogiczne rozporządzenia wprowadzone do urządzeń do c.w.u. (Lot2) Interpretowanie rozporządzeń KE należy tylko do kompetencji KE

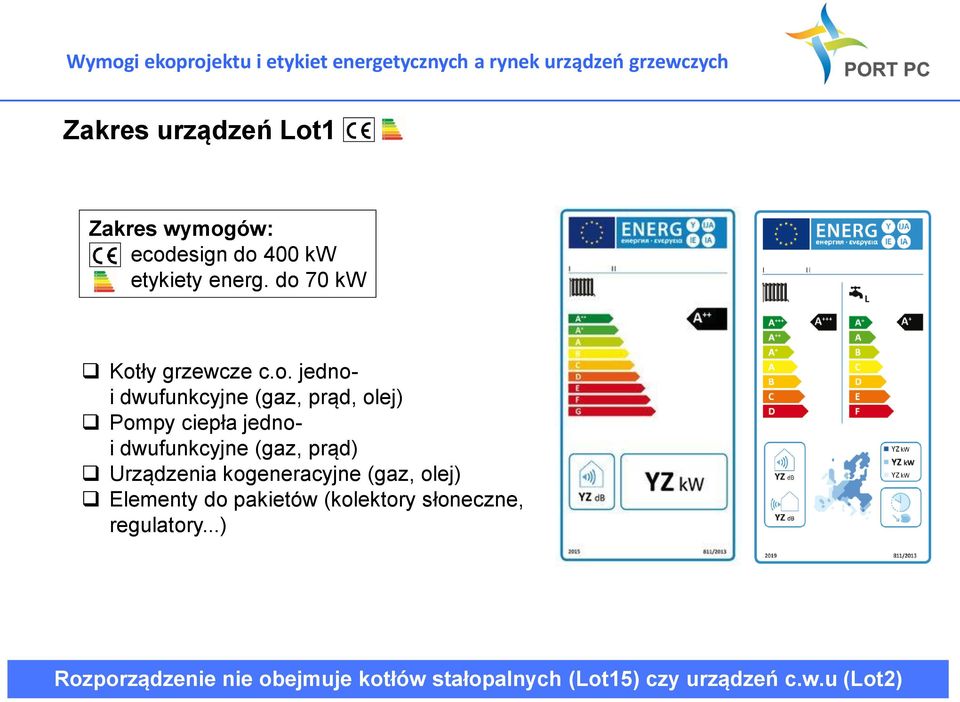

8 Zakres urządzeń Lot1 Zakres wymogów: ecodesign do 400 kw etykiety energ. do 70 kw Kotły grzewcze c.o. jednoi dwufunkcyjne (gaz, prąd, olej) Pompy ciepła jednoi dwufunkcyjne (gaz, prąd) Urządzenia kogeneracyjne (gaz, olej) Elementy do pakietów (kolektory słoneczne, regulatory...) Rozporządzenie nie obejmuje kotłów stałopalnych (Lot15) czy urządzeń c.w.u (Lot2)

9 Przykład etykiet energetycznych wymóg od r. Kotły gazowe Gazowe urządzenia kogeneracyjne (produkujace ciepło i prąd) Pompy ciepła Pompy ciepła niskotemperatur. Pompy ciepła dwufunkcyjne

10 Obowiązkowe etykietowanie energetyczne od r. (Lot 15 od 2016 r.) Urządzenia gazowe i olejowe od 2019 Urządzenia elektryczne Kotły stałopalne Kondens. + solar Gazowe pompy ciepła Kogeneracja en. I ciepła K. kondensacyjne Pompy ciepła typu solanka/woda Pompy ciepła typu woda/woda Pompy ciepła typu powietrze/woda Kotły na biomasę k. niekondensacyjne Kotły na węgiel Kotły elektryczne

11 Terminy dla etykietowania energetycznego Okres przejściowy 2 lata Wymogi etykietowania klasy do A++ Wymogi etykietowania klasy do A+++

12 Klasy energetyczne urządzeń grzewczych c.o. Klasa energetyczna dla urządzenia grzewczego Sezonowa efektywność energetyczna urządzeń grzewczych η s w %, poza pompami ciepła niskotemperaturowymi LT A +++ η s 150 A η s < 150 A + 98 η s < 125 A 90 η s < 98 B 82 η s < 90 C 75 η s < 82 D 37 η s < 75 E 34 η s < 37 F 30 η s < 34 G η s < 30 Brak współczynnika efektywności s na etykiecie energetycznej

13 Klasy energetyczne pomp ciepła sprężarkowych (el.) Po Klasa energetyczna dla urządzenia grzewczego Sezonowa efektywność energetyczna pomp ciepła η s w % dla 55/45 o C Sezonowa efektywność energetyczna pomp ciepła η s w % dla 35/30 o C( LT) A +++ SCOP 3,75 SCOP 4,375 A ++ 3,75 SCOP< 3,125 3,75 SCOP< 3,125 A + 3,125 η s < 2,5 3,125 η s < 2,5 Brak współczynnika efektywności s na etykiecie energetycznej

14 Klasy energetyczne pomp ciepła sprężarkowych (gaz) Po Klasa energetyczna dla urządzenia grzewczego Sezonowa efektywność energetyczna pomp ciepła η s w % dla 55/45 o C Sezonowa efektywność energetyczna pomp ciepła η s w % dla 35/30 o C A +++ SCOP 1,5 SCOP 1,75 A ++ 1,5 SCOP< 1,25 1,75 SCOP< 1,5 A + 1,25 η s < 1 1,5 η s < 1,25 Brak współczynnika efektywności s na etykiecie energetycznej

15 Jak porównać sprawność urządzeń centralnego ogrzewania? Pompa ciepła S/W (35oC) o współczynniku SCOP (SPF) = 4,3 Kocioł gazowy, kondensacyjny 92% Kocioł elektryczny o sprawności ke = 97 % Przyjęty współczynnik nakładu energii pierwotnej dla energii elektrycznej wynosi N = 2,5 i jest stosowany w tym rozporządzeniu dla całego obszaru UE. Etykiety energetyczne umożliwią porównanie efektywności urządzeń grzewczych

16 Etykiety energetyczne pakietów nowe zadania instalatorów Producenci systemów dostarczą gotowe narzędzia: arkusze, programy komputerowe

17 Wycofanie urządzeń grzewczych ze sprzedaży (wymogi ecodesign) Niekondensacyjne kotły gazowe z zamkniętą komorą spalania Niekondensacyjne kotły gazowe z otwartą komorą spalania z wyjątkiem wspólnych kominów STOP 09/2015 Niekondensacyjne kotły olejowe Pompy ciepła o niskiej efektywności Kotły elektryczne o niskiej efektywności STOP 09/2016 Kotły kondensacyjne podstawowym urządzeniem grzewczym na rynku

18 Procedura weryfikacji danych deklarowanych np. dla pomp ciepła ZAŁĄCZNIK VIII - Procedura weryfikacji do celów nadzoru rynku) 1) Organy państw członkowskich poddają badaniom tylko jedno urządzenie danego modelu i przekazują organom innych państw członkowskich informacje o wynikach badań. 2) Model pompy ciepła jest uznawany za spełniający stosowne wymogi, jeżeli: A) Sezonowa efektywność energetyczna ogrzewania pomieszczeń η s nie jest niższa od deklarowanej wartości o więcej niż 8 % B) Poziom mocy akustycznej L WA nie jest wyższy od deklarowanej wartości dla urządzenia o więcej niż 2 db 3) Jeżeli wynik określony w pkt 2 nie zostanie osiągnięty, organy państw członkowskich losowo wybierają do badań trzy dodatkowe urządzenia tego samego modelu i w ciągu jednego miesiąca od przeprowadzenia badania przekazują organom innych państw członkowskich i Komisji Europejskiej informacje o jego wynikach. 4) Model jest uznawany za spełniający stosowne wymogi, jeżeli: A) i B) są spełnione 5) Jeżeli wyniki, o których mowa w pkt 4, nie zostaną uzyskane, uznaje się, że model nie spełnia wymogów niniejszego rozporządzenia Deklaracja danych producenta nabiera jeszcze większego znaczenia

19 Wymogi ecodesign i etykiet energetycznych dla urządzeń c.w.u. Zakres wymogów: ecodesign do 400 kw / 2000 l. etykiety energ. do 70 kw/ 500 l. Od Od Konwencjonalne podgrzewacze wody (gaz, prąd, olej) Pompy ciepła do c.w.u. Zestawy solarne do c.w.u. Bufory wody grzewczej Elementy do pakietów Od G do A Od G do A+ Pompy ciepła do c.w.u. i pakiety solarne - najwyższe klasy energetyczne A i A+

20 Przykład etykiet energetycznych dla urządzeń c.w.u r. Przepływowy gazowy podgrzewacz wody Pompa ciepła do ciepłej wody Zasobnik c.w.u Zestaw solarny do c.w.u. Wszystkie rozporządzenia i artykuły prasowe dostępne na

21 W 2014 roku KE wyda pozostałe rozporządzenia o wymogach ecodesign, etykietach energ. kotłów stałopalnych, ecolabel i GPP Wg aktualnego projektu kryteriów dla Zielonych Inwestycji Publicznych GPP i Ecolabel min. wsp. s >98% A+, A++, A+++)

22 Statystyczna ilość OZE [kwh/rok] Wymogi ekoprojektu i etykiet energetycznych a rynek urządzeń grzewczych Przekazywana energia odnawialna z pomp ciepła zgodnie z decyzją Komisji Europejskiej z 1 marca Sprężarkowa, elektryczna pompa ciepła o mocy 10 kw typu powietrze/woda Sprężarkowa, elektryczna pompa ciepła o mocy 10 kw typu solanka/woda Gazowa, absorbcyjna pompa ciepła gruntowa (solanka/woda) o mocy 10 kw Instalacja z kotłem gazowym i z kolektorami słonecznymi o pow. 7m2 do pogrzewania wody użytkowej Kolektory fotowoltaiczne o pow. 35m2 Gruntowa pompa ciepła przekazuje wielokrotnie więcej OZE co typowa instalacja solarna

23 Znaczenie wymogów udziału OZE w budynkach Jaki będzie wymóg udziału OZE w nowych budynkach od 2015? 15%, 30%, 50%...? Jaki będzie wymóg udziału OZE dla Polski w 2030 r.? 20%, 30%, 35% a może 40%? Jak będzie realizowana modernizacja techniki grzewczej budynków? Odpowiedź na te pytania jest kluczowa dla rozwoju rynku urządzeń grzewczych

24 Znaczenie wymogów udziału OZE w budynkach, a pompa ciepła P/W Przykład wymogu 30% OZE Ilość OZE w całej energii to ok % % energii 55% energii Liczba dni w roku Gazowy kocioł kondensacyjny Pomp ciepła typu powietrze/woda

25 Znaczenie wymogów udziału OZE w budynkach, a pompa ciepła Przykład wymogu 50% OZE Gazowy kocioł kondensacyjny Ilość OZE w całej energii to ok % % energii Liczba dni w roku % energii Pomp ciepła typu powietrze/woda

26 Rozwiązania hybrydowe np. kocioł gazowy + pompa ciepła + Udział OZE między 30-60% ciepła dla celów c.o. i c.w.u. Przygotowanie ciepłej wody poza sezonem grzewczym tylko z pompy ciepła Wysoka efektywność (SPF) pompy ciepła Możliwość efektywnego chłodzenia pomieszczeń Możliwość lepszego wykorzystania fotowoltaiki Rozwiązanie dedykowane dla starszych budynków (retrofit) Rozwiązanie do budynków wielorodzinnych Pozytywny wpływ na sieć energetyczną Możliwość sterowania SMART GRID Specjalne strategie sterowania - manager energii Brak niskiej emisji zanieczyszczeń Produkcja seryjna niższe ceny Rozwiązanie hybrydowe milowy krok w kierunku energetyki przyszłości

27 Opracowanie PORTPC dostępne na stronie 1. Wprowadzenie opis technologii i znaczenie pomp ciepła w Polsce i w Europie 2. Główne bariery rozwoju rynku pomp ciepła. Podstawowe cele i planowane działania PORT PC 3. Wpływ zastosowania pomp ciepła na środowisko naturalne 4. Wymogi udziału OZE i wpływ na rynek urządzeń grzewczych w najbliższych latach 5. Technologia smart grid inteligentna sieć energetyczna z pompami ciepła. 6. Połączenie pomp ciepła z innymi OZE 7. Podsumowanie: Wielokrotny wkład pomp ciepła w ekologię i duży potencjał rozwoju Zachęcamy do lektury opracowania

28 Próba prognozy rozwoju rynku w Polsce <5% Wzrost rynku gruntowych pomp ciepła Wzrost rynku pomp ciepła powietrze/woda Wzrost rynku rozwiązań hybrydowych i urządzeń kogeneracyjnych Wzrost rynku gazowych kotłów kondensacyjnych Wzrost rynku pomp ciepła do c.w.u. Za klika lat będzie to zupełnie inny rynek urządzeń grzewczych

29 Zastosowanie pomp ciepła: Zastosowanie pomp ciepła: Niskie koszty eksploatacji Sprzedaż Zapewnienie dużego udziału OZE Zatrudnienie w produkcji Zwiększenie efektywności energetyczn. Redukcja emisji CO 2 Redukcja pyłów PM i węglowodorów Integracja w systemie Smart Grids Możliwość wyrównania zapotrzebow. i nadwyżki w sieci energetycznej Oczekiwania Zależnie od charakterystyki cieplnej budynku dofinansowania dostępności preferencji klienta Potrzeby Ogrzewanie Chłodzenie Ciepła woda użytkowa

30 Dziękuje za uwagę.
