1 Rynek&urządzeń&grzewczych&w&Polsce& wobec&nowych&wymogów&ekologicznych& i&wymogów&etykietowania&energetycznego& Przygotował:& Adolf&Mirowski,&Paweł&Lachman& 09&października&2013,&Poznań&

2 Zużycie energii pierwotnej w krajach Unii Europejskiej Przemysł 28% Budynki 41% Ogrzewanie i ciepła woda użytkowa 85% Transport 31% Prąd 15% Źródło: Green Paper on Energy Efficiency or Doing More with Less, Marzec 2006 Centralne ogrzewanie i ciepła woda użytkowa - największy potencjał oszczędzania

3 Jak porównać sprawność urządzeń centralnego ogrzewania? Kocioł gazowy o sprawności 107% (70/65 o C) Pompa ciepła powietrze/ woda o wsp. COP =4,7 A10W35 Kocioł olejowy o sprawności 92% (70/65 o C) Kocioł elektryczny o sprawność 99% Jaka jest realna sprawność średnioroczna urządzeń? Jaka jest sprawność w instalacji grzejnikowej czy podłogowej? Jak to możliwe że urządzenie grzewcze ma sprawność > 100%?. Obecnie klient nie może porównać efektywności urządzeń grzewczych

4 Klasy energetyczne urządzeń grzewczych c.o. Klasa&energetyczna&& dla&urządzenia& grzewczego A +++ Sezonowa&efektywność&energetyczna&urządzeń& grzewczych&η s #w&%&&,&poza&pompami&ciepła& niskotemperaturowymi&lt& η s # #150 A $ $η s #<$150 A + 98$ $η s #<$125 A 90$ $η s #<$98 B 82$ $η s #<$90 C 75$ $η s #<$82 D 37$ $η s #<$75 E 34$ $η s #<$37 F 30$ $η s #<$34 G η s #<#30 Brak współczynnika efektywności η s na etykiecie energetycznej

5 Klasy energetyczne urządzeń grzewczych c.o. Klasa&energetyczna&& dla&urządzenia& grzewczego A +++ Sezonowa&efektywność&energetyczna&urządzeń& grzewczych&η s #w&%&&,&z&pompami&ciepła& niskotemperaturowymi&lt&(35& o C) η s # #175$ A $ $η s #<$175$ A + 123$ $η s #<$150$ A 115$ $η s #<$123$ B 107$ $η s #<$115$ C 100$ $η s #<$107$ D 62$ $η s #<$100$ E 59$ $η s #<$62$ F 55$ $η s #<$59$ G η s #<#55$ Brak współczynnika efektywności η s na etykiecie energetycznej

6 Jak porównać sprawność urządzeń centralnego ogrzewania?! Kocioł elektryczny o sprawności η ke = 97 % Klasa G! Pompa ciepła o współczynniku SCOP (SPF) = 4,3 Klasa A++! Przyjęty współczynnik nakładu energii pierwotnej dla energii elektrycznej wynosi N = 2,5 i jest stosowany w tym rozporządzeniu dla całego obszaru UE. Obecnie klient nie może porównać efektywności urządzeń grzewczych

7 Jak porównać sprawność urządzeń centralnego ogrzewania? To rozporządzenie stosowane jest w krajach UE bez konieczności transpozycji prawnej Interpretowanie rozporządzeń KE należy tylko do kompetencji KE

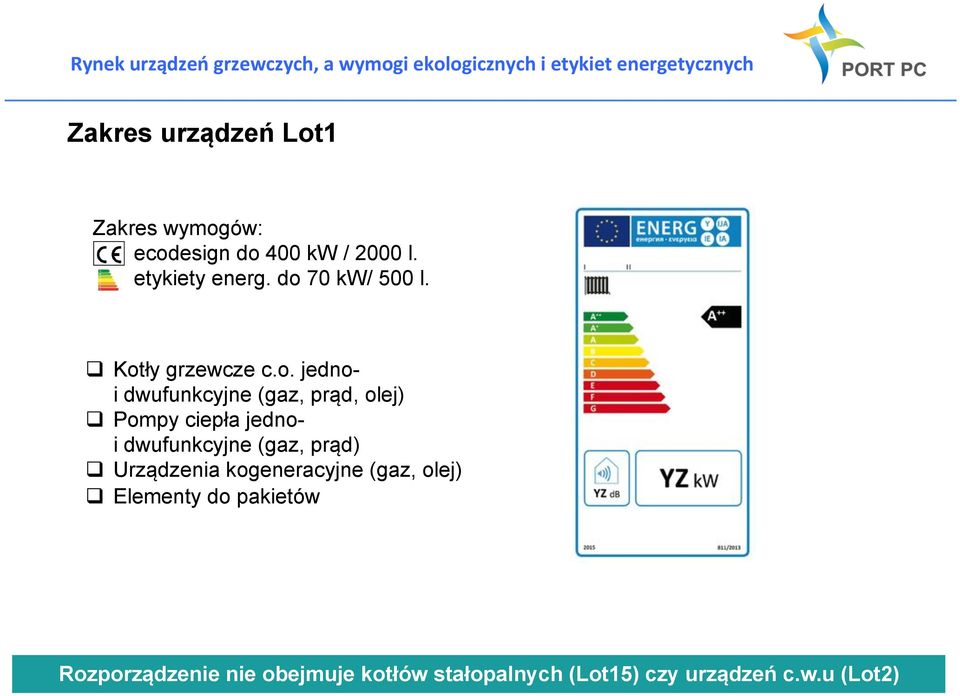

8 Zakres urządzeń Lot1 Zakres wymogów: ecodesign do 400 kw / 2000 l. etykiety energ. do 70 kw/ 500 l.! Kotły grzewcze c.o. jednoi dwufunkcyjne (gaz, prąd, olej)! Pompy ciepła jednoi dwufunkcyjne (gaz, prąd)! Urządzenia kogeneracyjne (gaz, olej)! Elementy do pakietów Rozporządzenie nie obejmuje kotłów stałopalnych (Lot15) czy urządzeń c.w.u (Lot2)

9 Przykład etykiet energetycznych wymóg od r. Kotły gazowe Gazowe urządzenia kogeneracyjne (produkujace ciepło i prąd) Pompy ciepła Pompy ciepła niskotemperatur.

10 Obowiązkowe etykietowanie energetyczne od r. (od 2016 r.) Urządzenia gazowe i olejowe od 2019 Urządzenia elektryczne Kotły stałopalne Pompy ciepła typu solanka/woda Pompy ciepła typu woda/woda Kondens. + solar Gazowe pompy ciepła Kogeneracja en. I ciepła K. kondensacyjne Pompy ciepła typu powietrze/woda Kotły na biomasę k. niekondensacyjne Kotły na węgiel Kotły elektryczne

11 Klasy energetyczne urządzeń grzewczych c.o. Klasa&energetyczna&& dla&urządzenia& grzewczego A +++ Sezonowa&efektywność&energetyczna&urządzeń& grzewczych&η s #w&%&&,&poza&pompami&ciepła& niskotemperaturowymi&lt& η s # #150 A $ $η s #<$150 A + 98$ $η s #<$125 A 90$ $η s #<$98 B 82$ $η s #<$90 C 75$ $η s #<$82 D 37$ $η s #<$75 E 34$ $η s #<$37 F 30$ $η s #<$34 G η s #<#30 Brak współczynnika efektywności η s na etykiecie energetycznej

12 Terminy wymogów etykietowania energetycznego Okres przejściowy 2 lata Wymogi etykietowania klasy do A++ Wymogi etykietowania klasy do A+++

13 Certyfikacja pakietów nowe zadanie instalatora Producenci dostarczą gotowe narzędzia: arkusze, programy komputerowe

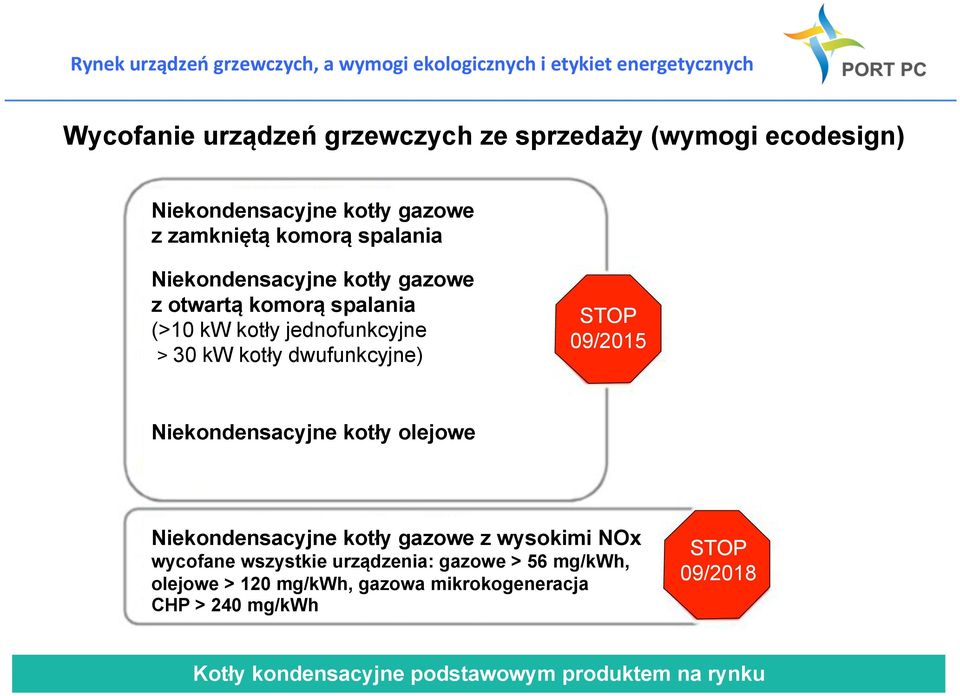

14 Wycofanie urządzeń grzewczych ze sprzedaży (wymogi ecodesign) Niekondensacyjne kotły gazowe z zamkniętą komorą spalania Niekondensacyjne kotły gazowe z otwartą komorą spalania (>10 kw kotły jednofunkcyjne > 30 kw kotły dwufunkcyjne) STOP 09/2015 Niekondensacyjne kotły olejowe Niekondensacyjne kotły gazowe z wysokimi NOx wycofane wszystkie urządzenia: gazowe > 56 mg/kwh, olejowe > 120 mg/kwh, gazowa mikrokogeneracja CHP > 240 mg/kwh STOP 09/2018 Kotły kondensacyjne podstawowym produktem na rynku

15 Wymogi ecodesign i etykiet energetycznych dla urządzeń c.w.u. Zakres wymogów: ecodesign do 400 kw / 2000 l. etykiety energ. do 70 kw/ 500 l. Od Od ! Konwencjonalne podgrzewacze wody (gaz, prąd, olej)! Pompy ciepła do c.w.u.! Zestawy solarne do c.w.u.! Bufory wody grzewczej! Elementy do pakietów Od G do A Od G do A+ Pompy ciepła do c.w.u. i pakiety solarne - najwyższe klasy energetyczne A i A+

16 Przykład etykiet energetycznych dla urządzeń c.w.u. od r. Przepływowy gazowy podgrzewacz wody Pompa ciepła do ciepłej wody Zasobnik c.w.u Zestaw solarny do c.w.u. Wszystkie rozporządzenia i artykuły prasowe dostępne na stronie

17 W 2014 roku KE wyda pozostałe rozporządzenia o wymogach ecodesign, etykietach energetycznych kotłów stałopalnych, ecolabel i GPP Wg aktualnego projektu kryteriów dla Zielonych Inwestycji Publicznych GPP min. wsp. η s >98% A+, A++, A+++)

18 W 2014 roku KE wyda pozostałe rozporządzenia o wymogach ecodesign, etykietach energetycznych kotłów stałopalnych, ecolabel i GPP Wg aktualnego projektu kryteriów dla Zielonych Inwestycji Publicznych GPP min. wsp. η s >98% A+, A++, A+++)

19 Jak wylicza się udział OZE zgodnie z dyrektywą 2009/28/WE i decyzją Komisji Europejskiej z 1 marca 2013? Energia pierwotna Energia Pierwotna Elektrownia Sieć elektr. Energia elektr. Energia pobrana z otoczenia Pompa ciepła Ciepło użyteczne OZE Energia użytkowa w budynku Przykład dla pomp sprężarkowych elektrycznych

20 Przekazywana energia odnawialna z pomp ciepła zgodnie z decyzją Komisji Europejskiej z 1 marca 2013 Statystyczna ilość OZE [kwh/rok] Sprężarkowa, elektryczna pompa ciepła o mocy 10 kw typu powietrze/woda Sprężarkowa, elektryczna pompa ciepła o mocy 10 kw typu solanka/woda 9263 Gazowa, absorbcyjna pompa ciepła gruntowa (solanka/woda) o mocy 10 kw 2310 Instalacja z kotłem gazowym i z kolektorami słonecznymi o pow. 7m2 do pogrzewania wody użytkowej 3500 Kolektory fotowoltaiczne o pow. 35m2 Gruntowa pompa ciepła przekazuje 8 razy więcej OZE co typowa instalacja solarna 1. XX

21 Wysoka i niska emisja zanieczyszczeń Niska emisja zanieczyszczeń (kominy do 40 m) Wysoka emisja zanieczyszczeń Pompa ciepła nie powoduje żadnej niskiej emisji zanieczyszczeń

22 Zastosowanie pomp ciepła: Porównanie różnych technologii grzewczych wg raportu dla KE Typ paliwa/energii Kategoria Uwagi 20 % Olej 01_kotły olejowe Efektywność$i$emisja$zanieczyszczeń$jest$przyjęta$na$podstawie$średniej$(z$2010$ r.)$sprzedaży$w$tej$kategorii.$ " Niskie koszty eksploatacji Gaz 02_kotły gazowe Efektywność$i$emisja$zanieczyszczeń$jest$przyjęta$na$podstawie$średniej$(z$2010)$ Sprzedaż Energia elektryczna Gaz Oczekiwania 03_gaz hybrydowe 04_elektr. PC 05_gaz abs. PC 06_gaz ICE PC sprzedaży$w$tej$kategorii$ Analiza$zawiera$4$typy$różnych$pomp$ciepła.$Poz.$"03_"$to$hybrydowe$pompy$ ciepła$połączone$z$kondensacyjnymi$kotłami$gazowymi.$obecna$sprzedaż$jest$ " Zatrudnienie w produkcji niewielka,$ale$tego$typu$produkty$mogą$znacząco$zwiększyć$efektywność$kotłów$ kondensacyjnych.$ Poz.$"04_"$to$elektryczne$sprężarkowe$pompy$ciepła,$obejmujące$pompy$ciepła$ pobierające$ciepło$z$wody,$gruntu,$bezp.$odparowanie$w$gruncie$i$z$powietrza.$ " Redukcja emisji CO 2 Efektywności$i$emisja$jest$przyjęta$na$podstawie$średniej$(z$2010$r.)$sprzedaży$w$ tej$kategorii$$ " Redukcja pyłów PM i węglowodorów Poz.$"05_"$to$gazowe$absorbcyjne$pompy$ciepła$które$stopniowo$pojawiają$się$ na$rynku$i$zapewniają$wyższą$$efektywność$niż$gazowe$kotły$kondensacyjne.$ " Integracja w systemie Smart Grids Grupa$"06_"$to$gazowe$(z$silnikiem$spalinowym$ICE)$sprężarkowe$pompy$ciepła,$ które$mają$inne$charakterystyki$niż$absorbcyjne$pompy$ciepła.$ Węgiel 07_kotły węglowe W$kategorii$kotłów$na$paliwo$stałe,$kotły$węglowe$zostały$dodane$na$specjalne$ i nadwyżki w sieci energetycznej życzenie,$mimo$że$sprzedaż$w$ue$jest$stosunkowo$niewielka$(jako$zastosowanie$ Biomasa 08_małe/ręczne drewno Zależnie od charakterystyki cieplnej budynku dofinansowania dostępności preferencji klienta 09_małe/ autom. drewno 10_małe/pellet 11_duże/kawałki do$centralnego$ogrzewania).$$ Kotły$na$biomasę,$są$podzielone$na$kategorię$małych$kotłów$na$drewno$ (ładowanych$ręcznie$]$obecnie$największy$udział$sprzedaży$i$istniejących$na$ rynku,$chociaż$wzrasta$udział$kotłów$na$pelet),$małe$zautomatyzowane$kotły$na$ drewno,$małe$kotły$na$pelet$i$kotły$na$duże$kawałki$drewna.$ Te$rodzaje$kotłów$reprezentują$najbardziej$popularne$typy$kotłów$na$biomasę$ dla$centralnego$ogrzewania.$ Gaz 12_kogeneracja Ta$kategoria$urządzeń$to$zarówno$rozwiązania$oparte$o$silniki$S`rling a,$jak$ Potrzeby Ogrzewanie Chłodzenie Ciepła woda użytkowa Zastosowanie pomp ciepła: " Zapewnienie dużego udziału OZE " Zwiększenie efektywności energetyczn. " Możliwość wyrównania zapotrzebow. rozwiązania$w$oparciu$o$silniki$gazowe.$zarówno$efektywność$jak$emisje$ opierają$na$szacowanym$udziale$produktów$w$sprzedaży$systemów$gazowych$ kogeneracyjnych.$$

23 Dziękujemy za uwagę.
