1 Systemy grzewcze oparte na OZE Schematy instalacji przy wykorzystaniu OZE (Odnawialnych Źródeł Energii) Dzięki systemom grzewczym Buderus, które wykorzystują darmową energią drzemiącą w naturze: w słońcu, ziemi czy powietrzu, można już dzisiaj korzystać z przyszłościowych rozwiązań, które dbają zarówno o portfel jak i środowisko naturalne. Biwalentne podgrzewanie ciepłej wody użytkowej dla domów jednorodzinnych Dla małych domów jednorodzinnych podgrzewacze biwalentne ciepłej wody użytkowej (3) są najczęściej stosowanym systemem słonecznym. Omawiane podgrzewacze wyposażone są w dwa wymienniki ciepła, w których podgrzewanie odbywa się na dwa różne sposoby (biwalentnie). W dolnej części podgrzewacza znajduje się wymiennik ciepła słoneczny, za pomocą którego podgrzewana jest woda użytkowa z kolektorów słonecznych (1), zaś w górnej części znajduje się wymiennik ciepła dodatkowego źródła ciepła do podgrzewania wspomagającego (4) np. podczas wielu pochmurnych dni. Jeszcze wyższą wydajność - w porównaniu z biwalentnymi standardowymi podgrzewaczami c.w.u. (podgrzewacze biwalentne wężownicowe typu Logalux SM) - osiąga się za pomocą systemów ładowania, w których zawartość podgrzewacza nie jest podgrzewana jednocześnie tylko warstwa po warstwie z góry na dół (podgrzewacze biwalentne z syfonem termicznym typu Logalux SL).

2 1. Kolektor słoneczny 2. Grupa pompowa 3. Podgrzewacz biwalentny c.w.u. 4. Kocio! gazowy 5. Instalacja grzewcza Kompaktowa centrala grzewcza ze zintegrowanym podgrzewaczem słonecznym dla domów jednorodzinnych Kompaktowa centrala grzewcza, zajmująca niewiele miejsca, składająca się z kotła kondensacyjnego gazowego i biwalentnego podgrzewacza warstwowego o pojemności 204 l z możliwością podłączenia instalacji słonecznej. Przedstawione rozwiązanie zapewnia niewielki nakład pracy podczas montażu, dzięki kompletnie zmontowanej jednostce grzewczej i słonecznej oraz fabrycznie zamontowanemu osprzętowi (np. stacja słoneczna, moduł słoneczny a także przeponowe naczynie do c.o.).

3 Podgrzewanie c.w.u. przez powietrzną pompę ciepła z udziałem kolektorów słonecznych Pompa ciepła podgrzewa ciepłą wodę użytkową, wykorzystując do tego celu energię cieplną z powietrza wentylacyjnego budynku. W pełni pokrywa ona całkowite zapotrzebowanie domu jednorodzinnego na ciepłą wodę użytkową. Dzięki zastosowaniu pompy ciepła można jednocześnie osiągnąć dwa efekty energetyczne: bardzo oszczędne podgrzewanie ciepłej wody i jednocześnie chłodzenie wnętrza budynku latem. Pomieszczenie, w którym instaluje się tego typu pompę ciepła powinno być ciepłe (np. kotłownia, piwnica, poddasze). Jednak najlepiej sprawdza się ona w pomieszczeniach, gdzie pracują już inne urządzenia emitujące ciepło: pralnia, suszarnia czy spiżarnia. W pomieszczeniach tych pompa ciepła będzie ochładzać powietrze i jednocześnie osuszać je. Ta ostatnia własność stanowi niewątpliwą zaletę pompy ciepła, szczególnie, gdy zainstalujemy ją w pralni, suszarni czy piwnicy. Okaże się szybko, że ciepła woda podgrzewana jest bardzo ekonomicznie, a pomieszczenia są suche, wolne od wilgoci, pleśni i nieprzyjemnych zapachów. Powietrze z wnętrza budynku zostaje zassane przez pompę ciepła, ochłodzone i znowu wytłoczone do pomieszczenia. Jednocześnie z powietrza, na powierzchni parownika, zostaje wykroplona wilgoć, w konsekwencji czego powietrze wypływające z pompy ciepła jest suche i chłodne. W ten właśnie sposób realizowane jest ochładzanie budynku latem dzięki pompie ciepła. Pompa ciepła ma wbudowaną w zbiornik, stalową wężownicę do której można podłączyć instalację słoneczną, kominek z płaszczem wodnym lub kocioł na paliwo stałe. Jest to niewątpliwa zaleta tego urządzenia, bo pozwala na wykorzystanie nadwyżki ciepła z kominka lub kotła do podgrzewania

4 wody. Zimą, gdy palimy w kominku lub kotle, woda podgrzewana jest przez wężownicę, a gdy kominek/kocioł zgaśnie, podgrzewanie wody przejmuje pompa ciepła. Instalacje do przygotowania c.w.u. z podgrzewaczem wstępnym i podstawowym dla domów wielorodzinnych lub modernizacji systemu grzewczego Stosowanie podgrzewaczy wstępnych instalacji słonecznej (2-lewa strona) oraz podstawowych podgrzewaczy instalacji dodatkowego źródła ciepła (2-prawa strona) znajdują zastosowanie w budynkach o równomiernym profilu zużycia ciepłej wody użytkowej, jak np. domy wielorodzinne. Instalacja słoneczna (3) podgrzewa c.w.u. wstępnie, zaś instalacja dodatkowego źródła ciepła (5) dogrzewa ją do wymaganej temperatury poboru. W celu wykorzystania pojemności obu podgrzewaczy przez instalację słoneczną stosuje się pompę przeładowującą. Ideą jej zastosowania jest wygrzanie obydwu podgrzewaczy c.w.u. energią promieniowania słonecznego.

5 1. Grupa pompowa 2. Podgrzewacz wstępny (lewa strona) oraz podgrzewacz podstawowy (prawa strona) 3. Kolektory słoneczny 4. Automatyka 5. Kocioł grzewczy Instalacje do przygotowania c.w.u. z podgrzewaczem wstępnym i podstawowym dla obiektów komercyjnych lub modernizacji systemu grzewczego Stosowanie podgrzewaczy wstępnych instalacji słonecznej oraz podstawowych podgrzewaczy instalacji dodatkowego źródła ciepła z buforowaniem wody grzewczej znajduje zastosowanie szczególnie w obiektach komercyjnych o dużym zapotrzebowaniu na ciepłą wodę użytkową. Instalacja słoneczna podgrzewa c.w.u. wstępnie, zaś instalacja dodatkowego źródła ciepła dogrzewa ją do wymaganej temperatury poboru. W celu wykorzystania pojemności obu podgrzewaczy przez instalację słoneczną stosuje się pompę przeładowującą. Ideą jej zastosowania jest wygrzanie obydwu podgrzewaczy c.w.u. energią promieniowania słonecznego.

6 Instalacje do przygotowania c.w.u. oraz wspomagania c.o. dla domów jednorodzinnych Względy ochrony środowiska wymuszają wykorzystywanie instalacji słonecznych, nie tylko na potrzeby podgrzewania ciepłej wody użytkowej, ale także jako wspomaganie pracy układu grzewczego. Instalacja słoneczna może oddawać ciepło do instalacji grzewczej, gdy temperatura powrotu z instalacji grzewczej jest niższa niż temperatura czynnika obiegowego kolektorów słonecznych. Korzystne jest więc w tym przypadku wykorzystywanie grzejników o dużej powierzchni wymiany ciepła lub ogrzewania podłogowego. W przypadku właściwego doboru zastosowana instalacja słoneczna może pokryć do 30% ilości całorocznego zapotrzebowania energii, niezbędnej do podgrzewania ciepłej wody użytkowej oraz ogrzewania budynku.

7 Instalacje do przygotowania c.w.u. oraz wspomagania c.o. dla domów wielorodzinnych Względy ochrony środowiska wymuszają wykorzystywanie instalacji słonecznych, nie tylko na potrzeby podgrzewania ciepłej wody użytkowej, ale także jako wspomaganie pracy układu grzewczego. Instalacja słoneczna może oddawać ciepło do instalacji grzewczej, gdy temperatura powrotu z instalacji grzewczej jest niższa niż temperatura czynnika obiegowego kolektorów słonecznych. Korzystne jest więc w tym przypadku wykorzystywanie grzejników o dużej powierzchni wymiany ciepła lub ogrzewania podłogowego. W przypadku właściwego doboru zastosowana instalacja słoneczna może pokryć do 30% ilości całorocznego zapotrzebowania energii, niezbędnej do podgrzewania ciepłej wody użytkowej oraz ogrzewania budynku Kocioł grzewczy Kolektor słoneczny Podgrzewacz buforowy do co Biwalentny podgrzewacz c.w.u Grupa pompowa Wspomaganie centralnego ogrzewania kotłem na paliwo stałe dla domów jedno- i wielorodzinnych Kotły na paliwo stałe (np. na Holzgaz) często wykorzystywane są do wspomagania pracy układu grzewczego. Kocioł na paliwo stałe może oddawać ciepło do instalacji grzewczej, gdy temperatura powrotu z

8 instalacji grzewczej jest niższa niż temperatura czynnika obiegowego z kotła na paliwo stałe. W przypadku właściwego doboru zastosowany kocioł na paliwo stałe może w znakomity sposób zredukować koszty eksploatacyjne standardowego ogrzewania budynku np. urządzeniem na gaz płynny, olej opałowy itp. Wspomaganie centralnego ogrzewania powietrzną pompą ciepła dla domów jedno- i wielorodzinnych Jednym z zastosowań powietrznych pomp ciepła jest wspomaganie pracy układu grzewczego. Daje to wymierne korzyści ekonomiczne dla użytkownika oraz przyczynia się do ochrony środowiska naturalnego. Powietrzna pompa ciepła może oddawać ciepło do instalacji grzewczej, gdy temperatura powrotu z instalacji grzewczej jest niższa niż temperatura czynnika obiegowego pompy ciepła. Korzystne jest więc w tym przypadku wykorzystywanie grzejników o dużej powierzchni wymiany ciepła lub ogrzewania podłogowego. W przypadku właściwego doboru zastosowana powietrzna pompa ciepła może w znakomity sposób zredukować koszty eksploatacyjne standardowego ogrzewania budynku np. urządzeniem na gaz płynny, olej opałowy itp.

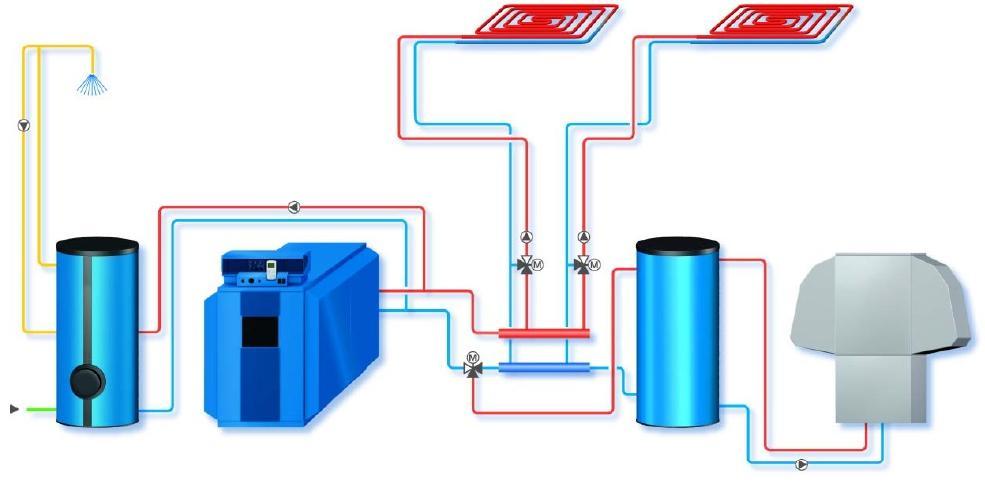

9 Wspomaganie centralnego ogrzewania powietrzną pompą ciepła dla obiektów komercyjnych Jednym z zastosowań powietrznych pomp ciepła jest wspomaganie pracy układu grzewczego. Daje to wymierne korzyści ekonomiczne dla użytkownika oraz przyczynia się do ochrony środowiska naturalnego. Powietrzna pompa ciepła może oddawać ciepło do instalacji grzewczej, gdy temperatura powrotu z instalacji grzewczej jest niższa niż temperatura czynnika obiegowego pompy ciepła. Korzystne jest więc w tym przypadku wykorzystywanie grzejników o dużej powierzchni wymiany ciepła lub ogrzewania podłogowego. W przypadku właściwego doboru zastosowana powietrzna pompa ciepła może w znakomity sposób zredukować koszty eksploatacyjne standardowego ogrzewania budynku np. urządzeniem na gaz płynny, olej opałowy itp. System grzewczy oparty na powietrznych pompach ciepła dla domów jedno- i

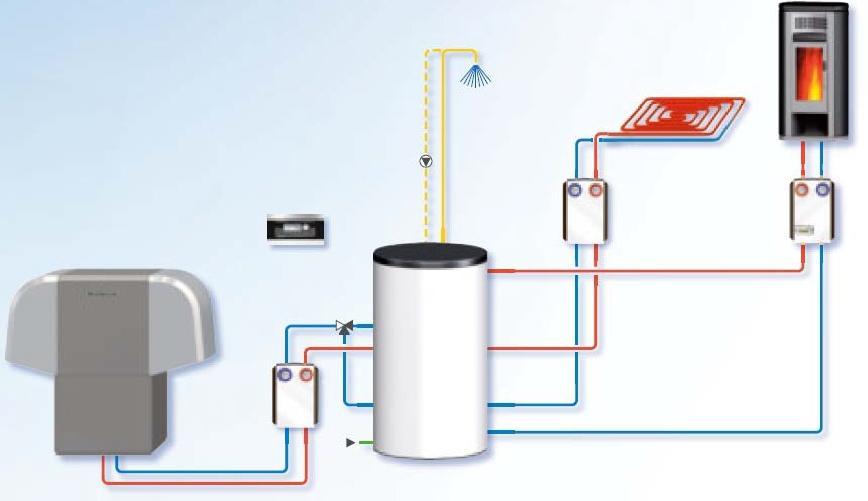

10 wielorodzinnych Argumenty, które przemawiają za pompami ciepła, to nie tylko niskie bieżące koszty, ale również mniejsze obciążenie środowiska naturalnego dzięki funkcjonowaniu bez emisji szkodliwych substancji. Wiadomo, że ciepło jest naszym żywiołem. Ale czy wiadomo również, że ciepło tkwi w prawie każdym żywiole? Natura jest wspaniałym dostawcą energii i zatrzymuje ciepło słoneczne w ziemi a także w powietrzu. Dzięki pompom ciepła można wprowadzić tę energię bardzo prosto do swoich czterech ścian. I to prawie bezpłatnie, bo aż do 80% energii funduje natura! W ten sposób odczuwalnie ograniczamy swoje wydatki. Czasem trudno sobie wyobrazić, że istnieje urządzenie, które potrafi pobierać energię cieplną z powietrza zewnętrznego i tą energią ogrzewać dom. Bez przeszkód pozyskuje ciepło z powietrza zewnętrznego i to bez względu na to, czy na zewnątrz jest ciepło czy zimno. Takim własnie urządzeniem jest łatwa i szybka w instalacji pompa ciepła typu powietrze/woda. Pozyskuje ona aż 75% energii cieplnej z powietrza zewnętrznego, ponieważ pracuje wydajnie nawet do temperatury -20 C na zewnątrz. Przy niższych temperaturach, automatycznie uruchamiane jest dodatkowe źródło ciepła dogrzewacz elektryczny. Również tutaj zapewniona jest temperatura zasilania sięgająca +65 C. Prosta obsługa, czytelny wyświetlacz, nowoczesny sterownik, a także optymalna ilość przeglądów technicznych to z kolei elementy wpływające na komfort użytkowania. System grzewczy oparty na gruntowych kompaktowych pompach ciepła dla domów jednorodzinnych Argumenty, które przemawiają za pompami ciepła, to nie tylko niskie bieżące koszty, ale również mniejsze obciążenie środowiska naturalnego dzięki funkcjonowaniu bez emisji szkodliwych

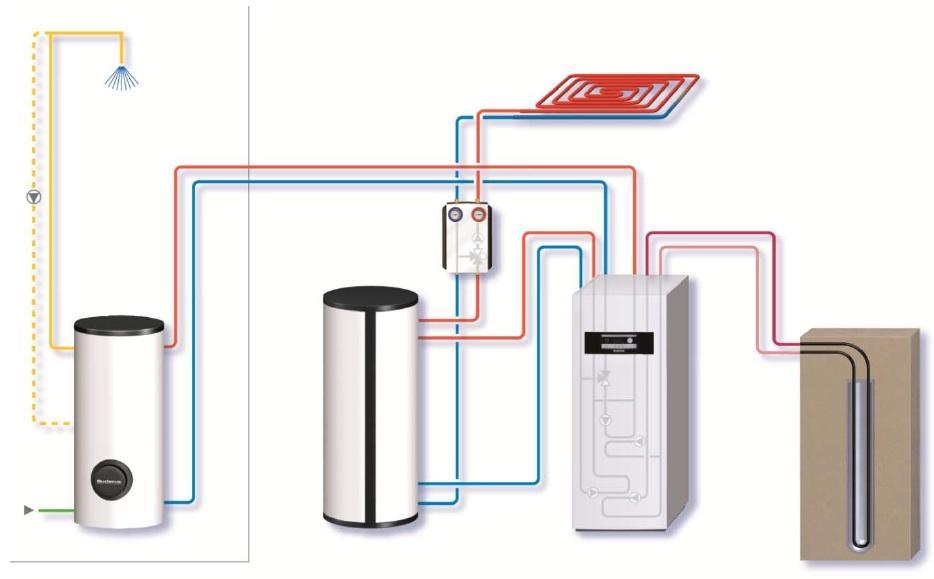

11 substancji. Kompaktowe pompy ciepła typu glikol/woda są niedoścignionym przykładem idealnego urządzenia grzewczego. Pobierają one, aż 80% energii cieplnej, potrzebnej do ogrzewania Twojego budynku, z gruntu a ich sprawność (COP) wynosi 5 czyli 500% (czyli przekazują do budynku 5 kwh energii cieplnej pobierając z sieci elektrycznej 1 kwh prądu). Kompaktowe pompy ciepła dostępne są z wmontowanym podgrzewaczem c.w.u.. Sonda czy kolektor gruntowy? Poziomy kolektor gruntowy jest położony na głębokości 1,20 m, poza granicą mrozu. Długość i odstępy rur są tu uzależnione od właściwości podłoża i wydajności pobieranego ciepła a więc od ilości energii, której potrzebna jest do ogrzania naszych czterech ścian. Dużo mniej miejsca potrzeba, gdy zdecydujemy się na sondę. Wpuszczenie tego typu sondy na głębokość do 150 m wiąże się z uprzednim uzyskaniem zezwolenia. System grzewczy oparty na gruntowych pompach ciepła dla domów jedno- i wielorodzinnych Argumenty, które przemawiają za pompami ciepła, to nie tylko niskie bieżące koszty, ale również mniejsze obciążenie środowiska naturalnego dzięki funkcjonowaniu bez emisji szkodliwych substancji. Pompy ciepła typu glikol/woda są niedoścignionym przykładem idealnego urządzenia grzewczego. Pobierają one, aż 80% energii cieplnej, potrzebnej do ogrzewania Twojego budynku, z gruntu a ich

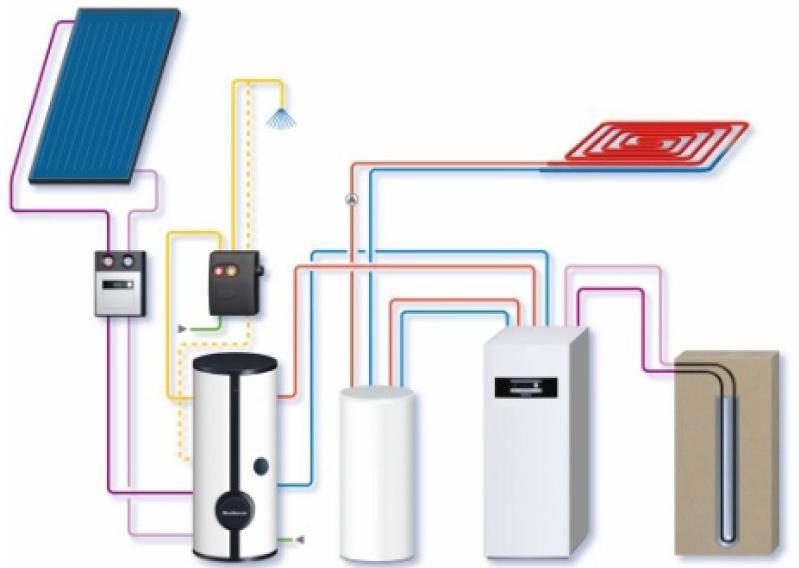

12 sprawność (COP) wynosi 5 czyli 500% (czyli przekazują do budynku 5 kwh energii cieplnej pobierając z sieci elektrycznej 1 kwh prądu). Pompy ciepła mogą być uzupełnione o zewnętrzny podgrzewacz ciepłej wody użytkowej. System grzewczy oparty na gruntowych pompach ciepła, wspomagany instalacją solarną, dla domów jedno- i wielorodzinnych Argumenty, które przemawiają za pompami ciepła, to nie tylko niskie bieżące koszty, ale również mniejsze obciążenie środowiska naturalnego dzięki funkcjonowaniu bez emisji szkodliwych substancji. Pompy ciepła typu glikol/woda są niedoścignionym przykładem idealnego urządzenia grzewczego. Pobierają one, aż 80% energii cieplnej, potrzebnej do ogrzewania Twojego budynku, z gruntu a ich sprawność (COP) wynosi 5 czyli 500% (czyli przekazują do budynku 5 kwh energii cieplnej pobierając z sieci elektrycznej 1 kwh prądu). Pompy ciepła mogą być uzupełnione o zewnętrzny biwalentny podgrzewacz ciepłej wody użytkowej wykorzystujący instalację słoneczną w celu odciążenia układu chłodniczego pomp ciepła szczególnie w okresie letnim.
