1 Rozwiązanie Energooszczędne POMPY CIEPŁA Świadomość wyczerpalności kopalnych źródeł energii, a w konsekwencji wciąż wzrastające ceny paliw takich jak: gaz, węgiel, olej opałowy, skłaniają nas do zwrócenia większej uwagi na odnawialne źródła energii. Nowością ostatnich lat jest wykorzystywanie energii geotermalnej, czyli zgromadzonej w ziemi, do ogrzewania domów jedno- i wielorodzinnych. W tym przypadku mamy do czynienia z pewnego rodzaju przełomem. Naturalne źródła energii stają się sprzymierzeńcem taniego i trwałego komfortu. Jednocześnie, spośród wszystkich energii odnawialnych, pompa ciepła jest jedynym rozwiązaniem, które może być stosowane prawie wszędzie przez cały rok. W przeciwieństwie do słońca i wiatru pompa ciepła pracuje zarówno w dzień jak i w nocy bez potrzeby zapewniania stałych dostaw paliwa jak ma to miejsce w przypadku: węgla, gazu, drewna, czy oleju. Energia pozyskiwana z gruntu, powietrza lub wody jest przetwarzana bezpośrednio przez pompę ciepła (kompresor) do ogrzewania mieszkania, ciepłej wody użytkowej lub wody w basenie. Jak działa pompa ciepła? Ogrzewanie domu z wykorzystaniem gruntowej pompy ciepła polega na wychwytywaniu energii cieplnej zgromadzonej w gruncie poprzez poziomy kolektor gruntowy i dostarczaniu jej z najwyższą możliwą temperaturą do instalacji domowej, gdzie uwalniana jest przez promieniujące ogrzewanie podłogowe za pomocą pompy ciepła.

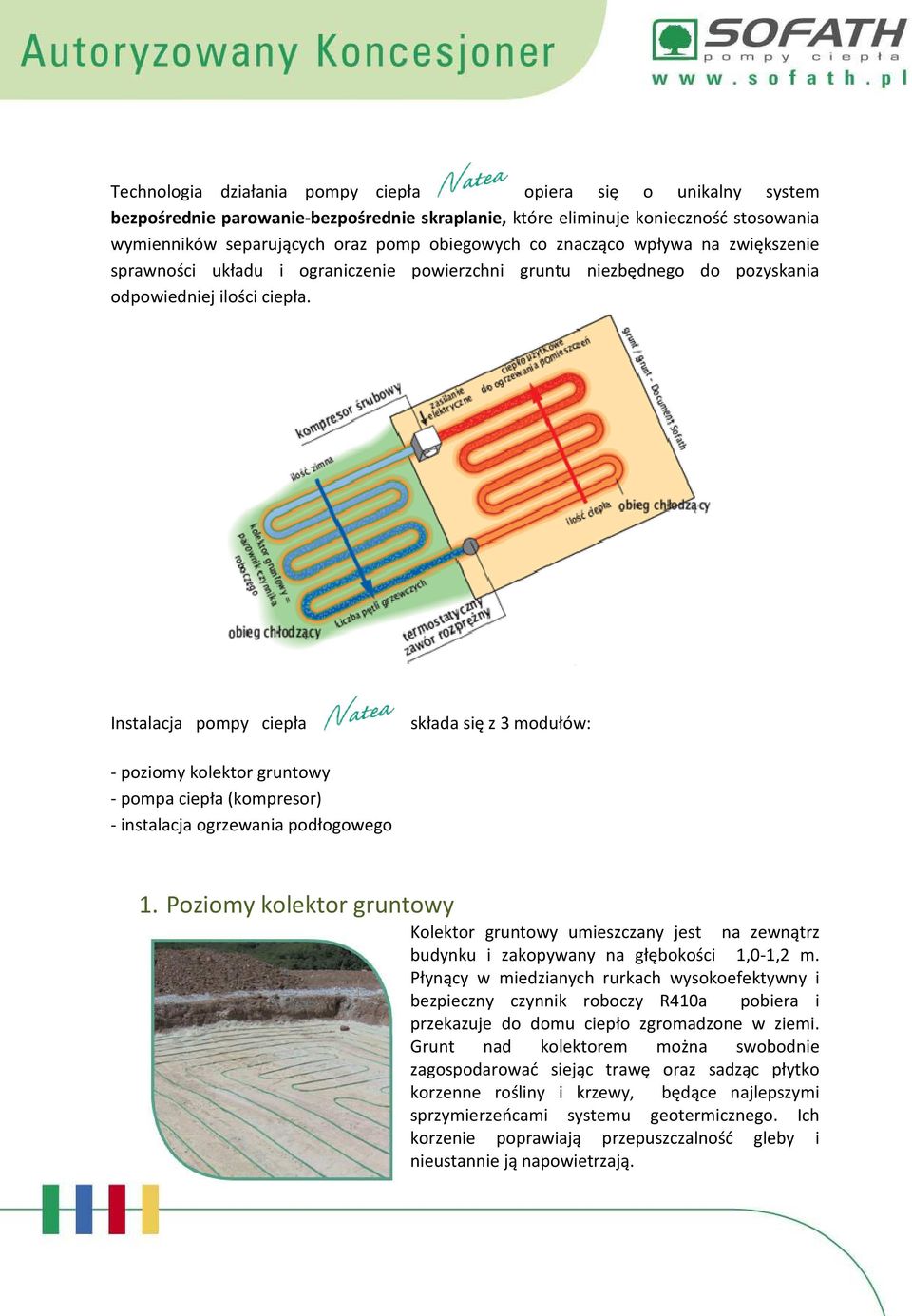

2 Technologia działania pompy ciepła opiera się o unikalny system bezpośrednie parowanie-bezpośrednie skraplanie, które eliminuje konieczność stosowania wymienników separujących oraz pomp obiegowych co znacząco wpływa na zwiększenie sprawności układu i ograniczenie powierzchni gruntu niezbędnego do pozyskania odpowiedniej ilości ciepła. Instalacja pompy ciepła składa się z 3 modułów: - poziomy kolektor gruntowy - pompa ciepła (kompresor) - instalacja ogrzewania podłogowego 1. Poziomy kolektor gruntowy Kolektor gruntowy umieszczany jest na zewnątrz budynku i zakopywany na głębokości 1,0-1,2 m. Płynący w miedzianych rurkach wysokoefektywny i bezpieczny czynnik roboczy R410a pobiera i przekazuje do domu ciepło zgromadzone w ziemi. Grunt nad kolektorem można swobodnie zagospodarować siejąc trawę oraz sadząc płytko korzenne rośliny i krzewy, będące najlepszymi sprzymierzeńcami systemu geotermicznego. Ich korzenie poprawiają przepuszczalność gleby i nieustannie ją napowietrzają.

3 Ponadto, dzięki pokryciu, jakie tworzą rośliny odporne na mróz, ziemia zachowuje względne ciepło w okresie, gdy potrzeby grzewcze wzrastają. Natomiast te drzewa i krzewy, których korzenie sięgają głęboko należy sadzić w odległości najmniej 2m od układu kolektorów. Ponadto, strefa kolektorów geotermicznych powinna być zlokalizowana co najmniej 1m od domu, od granicy działki i od drogi, oraz 2m od wszelkiego rodzaju przewodów wodnych. Jeśli chcesz zainstalować kolektory pod wjazdem do domu, muszą one zostać przysypane odpowiednią warstwą ziemi od 0,8m do 1,4m. Pod kolektorami nie należy układać powłok nieprzepuszczalnych (np. betonu), które uniemożliwiłyby pozyskiwanie energii cieplnej. 2. Pompa Ciepła Sercem instalacji jest pompa ciepła, której głównymi elementami są: sprężarka spiralna typu SCROLL, zawór rozprężny, elementy sterowania i zabezpieczające system. System Natea w całej instalacji (kolektor gruntowy, pompa ciepła i ogrzewanie podłogowe) wykorzystuje jako nośnik ciepła wysokowydajny i w pełni ekologiczny czynnik R410a. Pompa ciepła wykorzystuje energię naturalną i niewyczerpaną, nie emituje substancji szkodliwych i nie oddziałuje negatywnie na środowisko. 3. Ogrzewanie podłogowe Efektywne wykorzystanie energii Ciepło do pomieszczeń ogrzewanego domu jest dostarczane niskotemperaturowym podłogowym systemem grzewczym (35 o C) wykonanym z miedzianych rurek. System ten zapewnia zdrowe, łagodne i równomierne ciepło dzięki elastycznej i precyzyjnej regulacji. Gwarantuje to równomierne rozprowadzenie ciepła w małym domu. Miedź to sprawdzony, powszechnie stosowany materiał gwarantujący najwyższą sprawność oraz bezawaryjność działania układu przez wiele lat. Instalacja Natea z czynnikiem roboczym R410a przeznaczona jest do najbardziej efektywnego pozyskiwania energii pierwotnej z ziemi do ogrzewania i chłodzenia pomieszczeń. Kluczowy dla efektywności pompy ciepła jest fakt, że aby dostarczyć do budynku 1 kwh energii potrzebujemy pobrać z sieci elektrycznej jedynie ¼ tej wartości czyli 0,25 kwh, a pozostałe 0,75 kwh pobieramy z gruntu. Wynika z tego, że pompa ciepła jest około 4 razy bardziej sprawna (oszczędna) od grzałki elektrycznej, co ma bezpośrednie przełożenie na

4 koszty ogrzewania. Nawet w porównaniu z tańszymi paliwami dostępnymi na polskim rynku pompy ciepła wypadają korzystnie i pozwalają zaoszczędzić do 35% kosztów ogrzewania. Ciepło potrzebne do ogrzania pomieszczenia jest sumą ciepła pobranego z ziemi i mechanicznej pracy wykonanej przez sprężarkę (moc sprężarki). Zalety pompy ciepła - system zapewnia 100% pokrycie zapotrzebowania na ciepło budynku - minimalne zapotrzebowanie terenu pod kolektor gruntowy (wynosi proporcjonalnie 1:1 powierzchni podłóg) - kolektor gruntowy nie ingeruje w ogród (zalecane sadzenie trawy, płytko korzennych roślin oraz drzew w odległości 2m) - wysokowydajny i ekologiczny czynnik roboczy R410a jest bezpieczny dla warstwy ozonowej, nie ulega degradacji ani wymianie - brak glikolu (ulega procesowi starzenia i wymaga okresowej wymianie) - podczas pracy pompy ciepła podgrzew ciepłej wody użytkowej odbywa się za darmo - możliwość eliminacji kosztów związanych z: instalacją gazową, przyłączem gazowym, odpowiednim wykończeniem kotłowni, budową komina spalinowego, składowaniem paliwa (drewno, węgiel), wywozem popiołu - system nie generuje zanieczyszczeń bezpośrednio nad budynkiem co ma miejsce w przypadku procesu spalania - wysoka bezawaryjność bazująca na przemyślanej prostocie systemu - zastosowane niskotemperaturowe ogrzewanie podłogowe (35 o C) wymaga mniejszego nakładu energii niż wysokotemperaturowe tj. grzejniki - ogrzewanie podłogowe zapewnia równomierny rozkład temperatury w pomieszczeniu, nie ogranicza powierzchni użytkowej pomieszczeń - system gwarantuje wysoki komfort cieplny - możliwość wytwarzania chłodu oraz podgrzewania wody w basenie - estetyczna obudowa i cicha praca sprężarki - prosta obsługa - moc grzewcza pompy od 2,3 do 33,9 kw

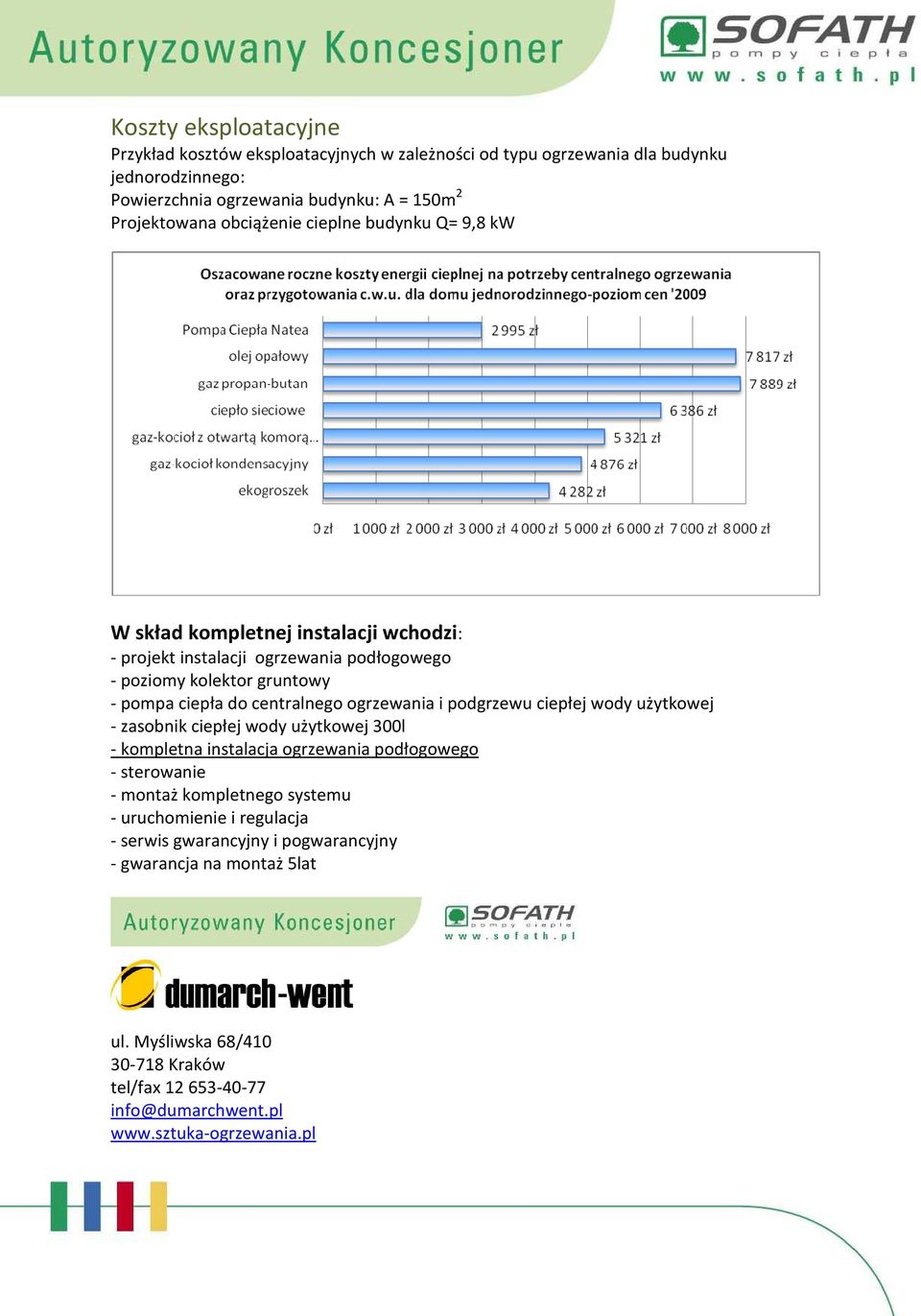

5 Koszty eksploatacyjne Przykład kosztów eksploatacyjnych w zależności od typu ogrzewania dla budynku jednorodzinnego: Powierzchnia ogrzewania budynku: A = 150m 2 Projektowana obciążenie cieplne budynku Q= 9,8 kw W skład kompletnej instalacji wchodzi: - projekt instalacji ogrzewania podłogowego - poziomy kolektor gruntowy - pompa ciepła do centralnego ogrzewania i podgrzewu ciepłej wody użytkowej - zasobnik ciepłej wody użytkowej 300l - kompletna instalacja ogrzewania podłogowego - sterowanie - montaż kompletnego systemu - uruchomienie i regulacja - serwis gwarancyjny i pogwarancyjny - gwarancja na montaż 5lat ul. Myśliwska 68/ Kraków tel/fax info@dumarchwent.pl
