1 Instrukcja instalacji i konserwacji Dla instalatora Instrukcja instalacji i konserwacji ecotec plus VU PL Wydawca / producent Vaillant GmbH Berghauser Strasse Remscheid Telefon info@vaillant.de

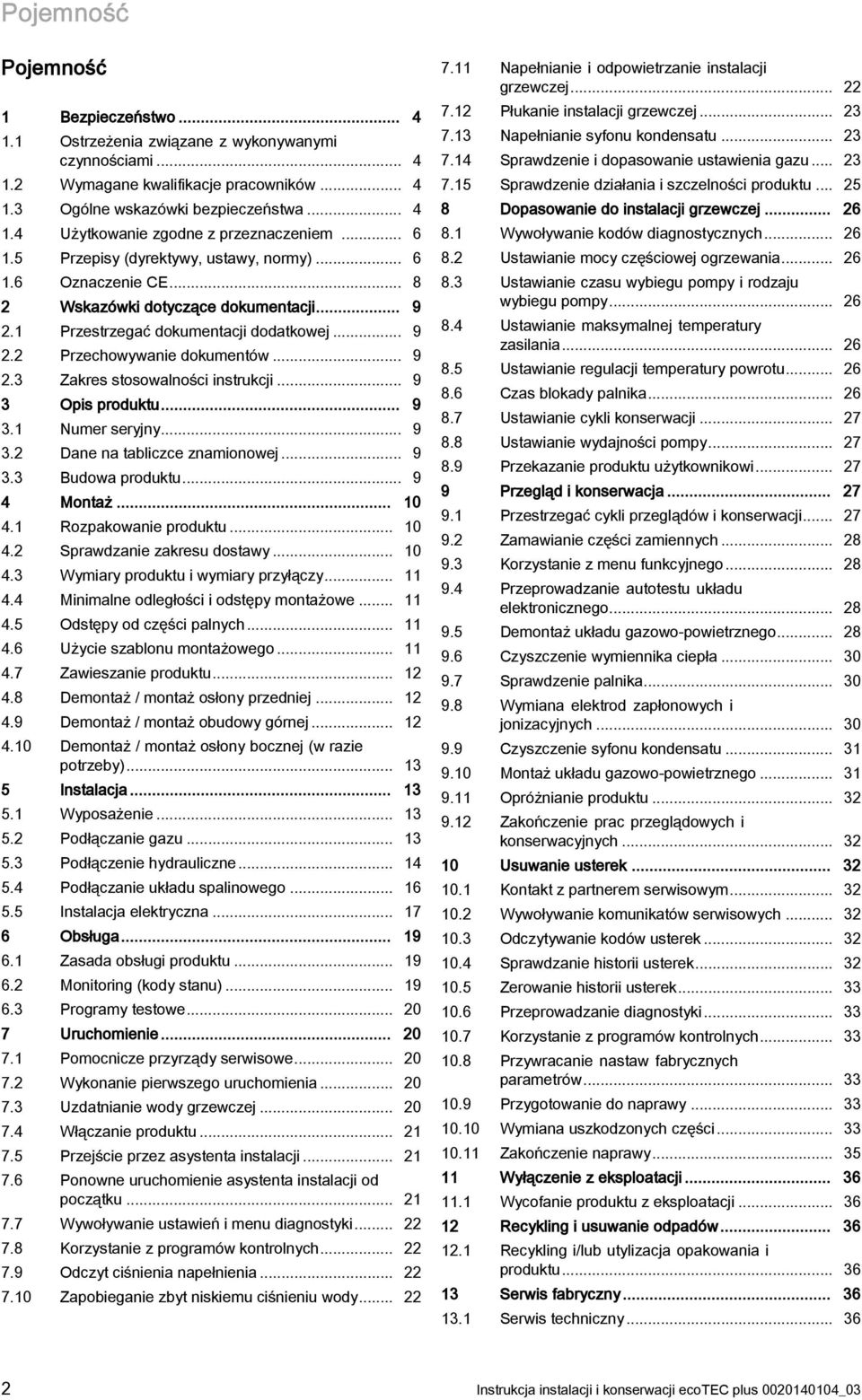

2 Pojemność Pojemność Bezpieczeństwo Ostrzeżenia związane z wykonywanymi czynnościami Wymagane kwalifikacje pracowników Ogólne wskazówki bezpieczeństwa Użytkowanie zgodne z przeznaczeniem Przepisy (dyrektywy, ustawy, normy) Oznaczenie CE Wskazówki dotyczące dokumentacji Przestrzegać dokumentacji dodatkowej Przechowywanie dokumentów Zakres stosowalności instrukcji Opis produktu Numer seryjny Dane na tabliczce znamionowej Budowa produktu Montaż Rozpakowanie produktu Sprawdzanie zakresu dostawy Wymiary produktu i wymiary przyłączy Minimalne odległości i odstępy montażowe Odstępy od części palnych Użycie szablonu montażowego Zawieszanie produktu Demontaż / montaż osłony przedniej Demontaż / montaż obudowy górnej Demontaż / montaż osłony bocznej (w razie potrzeby) Instalacja Wyposażenie Podłączanie gazu Podłączenie hydrauliczne Podłączanie układu spalinowego Instalacja elektryczna Obsługa Zasada obsługi produktu Monitoring (kody stanu) Programy testowe Uruchomienie Pomocnicze przyrządy serwisowe Wykonanie pierwszego uruchomienia Uzdatnianie wody grzewczej Włączanie produktu Przejście przez asystenta instalacji Ponowne uruchomienie asystenta instalacji od początku Wywoływanie ustawień i menu diagnostyki Korzystanie z programów kontrolnych Odczyt ciśnienia napełnienia Zapobieganie zbyt niskiemu ciśnieniu wody Napełnianie i odpowietrzanie instalacji grzewczej Płukanie instalacji grzewczej Napełnianie syfonu kondensatu Sprawdzenie i dopasowanie ustawienia gazu Sprawdzenie działania i szczelności produktu Dopasowanie do instalacji grzewczej Wywoływanie kodów diagnostycznych Ustawianie mocy częściowej ogrzewania Ustawianie czasu wybiegu pompy i rodzaju wybiegu pompy Ustawianie maksymalnej temperatury zasilania Ustawianie regulacji temperatury powrotu Czas blokady palnika Ustawianie cykli konserwacji Ustawianie wydajności pompy Przekazanie produktu użytkownikowi Przegląd i konserwacja Przestrzegać cykli przeglądów i konserwacji Zamawianie części zamiennych Korzystanie z menu funkcyjnego Przeprowadzanie autotestu układu elektronicznego Demontaż układu gazowo-powietrznego Czyszczenie wymiennika ciepła Sprawdzenie palnika Wymiana elektrod zapłonowych i jonizacyjnych Czyszczenie syfonu kondensatu Montaż układu gazowo-powietrznego Opróżnianie produktu Zakończenie prac przeglądowych i konserwacyjnych Usuwanie usterek Kontakt z partnerem serwisowym Wywoływanie komunikatów serwisowych Odczytywanie kodów usterek Sprawdzanie historii usterek Zerowanie historii usterek Przeprowadzanie diagnostyki Korzystanie z programów kontrolnych Przywracanie nastaw fabrycznych parametrów Przygotowanie do naprawy Wymiana uszkodzonych części Zakończenie naprawy Wyłączenie z eksploatacji Wycofanie produktu z eksploatacji Recykling i usuwanie odpadów Recykling i/lub utylizacja opakowania i produktu Serwis fabryczny Serwis techniczny Instrukcja instalacji i konserwacji ecotec plus _03

3 Pojemność Załącznik A Struktura menu poziomu instalatora - przegląd B Kody diagnostyczne - przegląd C Prace przeglądowo-konserwacyjne - przegląd... 4 D Kody stanu - przegląd E Przegląd kodów usterek F Schemat połączeń G Lista kontrolna pierwszego uruchomienia G. Lista kontrolna pierwszego uruchomienia H Uzdatnianie wody grzewczej I Dane techniczne Indeks _03 ecotec plus Instrukcja instalacji i konserwacji 3

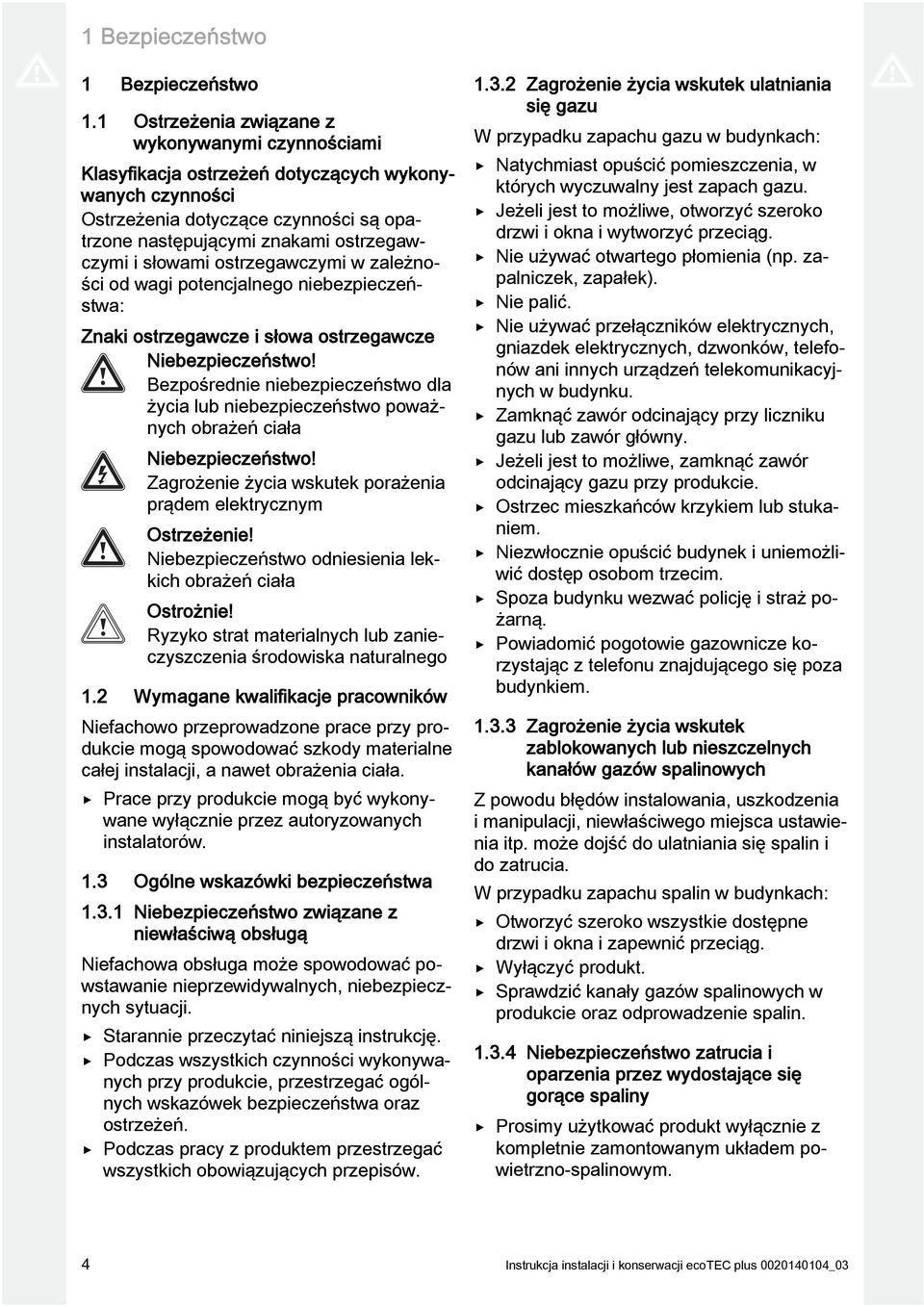

4 Bezpieczeństwo Bezpieczeństwo. Ostrzeżenia związane z wykonywanymi czynnościami Klasyfikacja ostrzeżeń dotyczących wykonywanych czynności Ostrzeżenia dotyczące czynności są opatrzone następującymi znakami ostrzegawczymi i słowami ostrzegawczymi w zależności od wagi potencjalnego niebezpieczeństwa: Znaki ostrzegawcze i słowa ostrzegawcze Niebezpieczeństwo! Bezpośrednie niebezpieczeństwo dla życia lub niebezpieczeństwo poważnych obrażeń ciała Niebezpieczeństwo! Zagrożenie życia wskutek porażenia prądem elektrycznym Ostrzeżenie! Niebezpieczeństwo odniesienia lekkich obrażeń ciała Ostrożnie! Ryzyko strat materialnych lub zanieczyszczenia środowiska naturalnego.2 Wymagane kwalifikacje pracowników Niefachowo przeprowadzone prace przy produkcie mogą spowodować szkody materialne całej instalacji, a nawet obrażenia ciała. Prace przy produkcie mogą być wykonywane wyłącznie przez autoryzowanych instalatorów..3 Ogólne wskazówki bezpieczeństwa.3. Niebezpieczeństwo związane z niewłaściwą obsługą Niefachowa obsługa może spowodować powstawanie nieprzewidywalnych, niebezpiecznych sytuacji. Starannie przeczytać niniejszą instrukcję. Podczas wszystkich czynności wykonywanych przy produkcie, przestrzegać ogólnych wskazówek bezpieczeństwa oraz ostrzeżeń. Podczas pracy z produktem przestrzegać wszystkich obowiązujących przepisów..3.2 Zagrożenie życia wskutek ulatniania się gazu W przypadku zapachu gazu w budynkach: Natychmiast opuścić pomieszczenia, w których wyczuwalny jest zapach gazu. Jeżeli jest to możliwe, otworzyć szeroko drzwi i okna i wytworzyć przeciąg. Nie używać otwartego płomienia (np. zapalniczek, zapałek). Nie palić. Nie używać przełączników elektrycznych, gniazdek elektrycznych, dzwonków, telefonów ani innych urządzeń telekomunikacyjnych w budynku. Zamknąć zawór odcinający przy liczniku gazu lub zawór główny. Jeżeli jest to możliwe, zamknąć zawór odcinający gazu przy produkcie. Ostrzec mieszkańców krzykiem lub stukaniem. Niezwłocznie opuścić budynek i uniemożliwić dostęp osobom trzecim. Spoza budynku wezwać policję i straż pożarną. Powiadomić pogotowie gazownicze korzystając z telefonu znajdującego się poza budynkiem..3.3 Zagrożenie życia wskutek zablokowanych lub nieszczelnych kanałów gazów spalinowych Z powodu błędów instalowania, uszkodzenia i manipulacji, niewłaściwego miejsca ustawienia itp. może dojść do ulatniania się spalin i do zatrucia. W przypadku zapachu spalin w budynkach: Otworzyć szeroko wszystkie dostępne drzwi i okna i zapewnić przeciąg. Wyłączyć produkt. Sprawdzić kanały gazów spalinowych w produkcie oraz odprowadzenie spalin..3.4 Niebezpieczeństwo zatrucia i oparzenia przez wydostające się gorące spaliny Prosimy użytkować produkt wyłącznie z kompletnie zamontowanym układem powietrzno-spalinowym. 4 Instrukcja instalacji i konserwacji ecotec plus _03

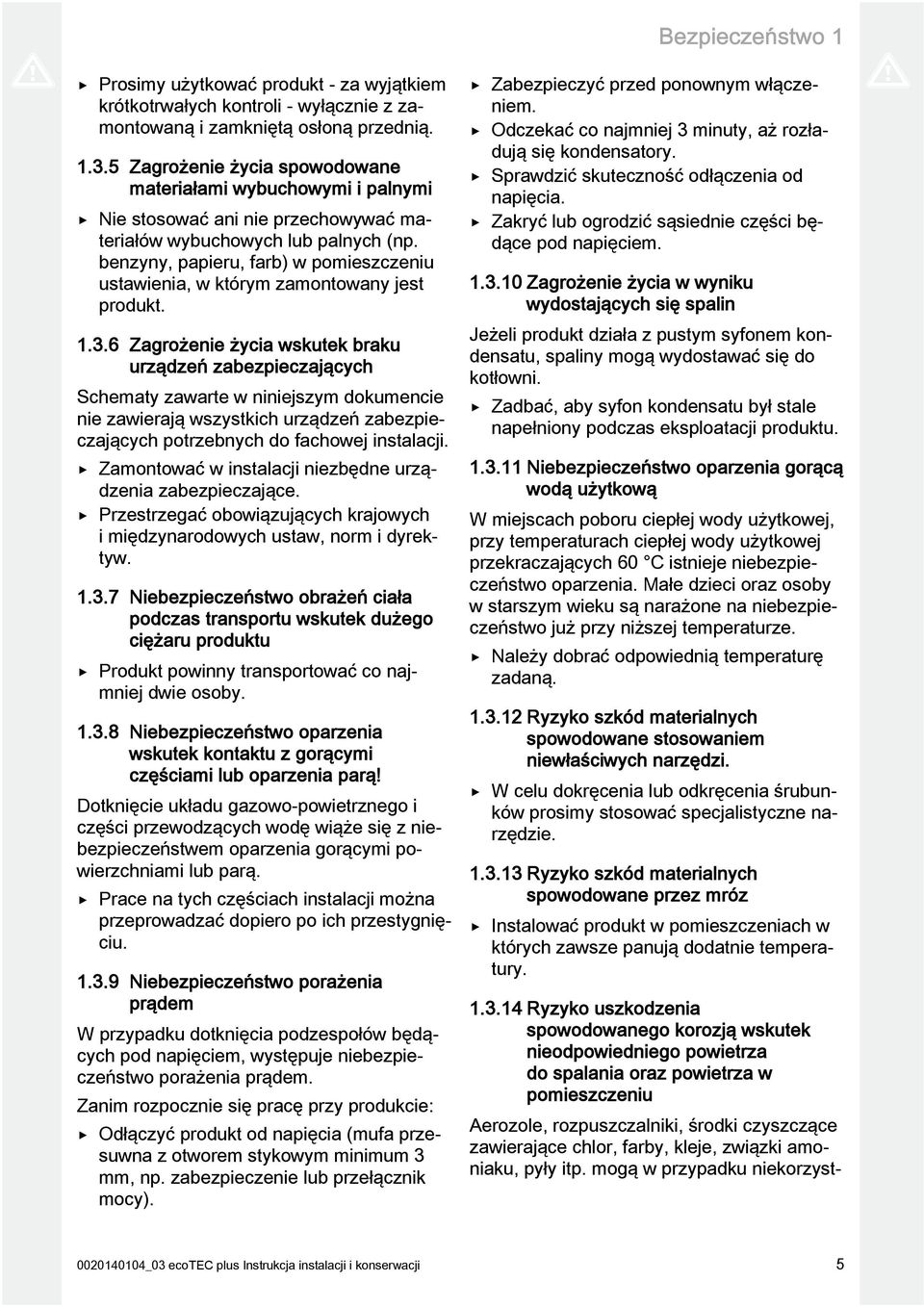

5 Bezpieczeństwo Prosimy użytkować produkt - za wyjątkiem krótkotrwałych kontroli - wyłącznie z zamontowaną i zamkniętą osłoną przednią..3.5 Zagrożenie życia spowodowane materiałami wybuchowymi i palnymi Nie stosować ani nie przechowywać materiałów wybuchowych lub palnych (np. benzyny, papieru, farb) w pomieszczeniu ustawienia, w którym zamontowany jest produkt..3.6 Zagrożenie życia wskutek braku urządzeń zabezpieczających Schematy zawarte w niniejszym dokumencie nie zawierają wszystkich urządzeń zabezpieczających potrzebnych do fachowej instalacji. Zamontować w instalacji niezbędne urządzenia zabezpieczające. Przestrzegać obowiązujących krajowych i międzynarodowych ustaw, norm i dyrektyw..3.7 Niebezpieczeństwo obrażeń ciała podczas transportu wskutek dużego ciężaru produktu Produkt powinny transportować co najmniej dwie osoby..3.8 Niebezpieczeństwo oparzenia wskutek kontaktu z gorącymi częściami lub oparzenia parą! Dotknięcie układu gazowo-powietrznego i części przewodzących wodę wiąże się z niebezpieczeństwem oparzenia gorącymi powierzchniami lub parą. Prace na tych częściach instalacji można przeprowadzać dopiero po ich przestygnięciu..3.9 Niebezpieczeństwo porażenia prądem W przypadku dotknięcia podzespołów będących pod napięciem, występuje niebezpieczeństwo porażenia prądem. Zanim rozpocznie się pracę przy produkcie: Odłączyć produkt od napięcia (mufa przesuwna z otworem stykowym minimum 3 mm, np. zabezpieczenie lub przełącznik mocy). Zabezpieczyć przed ponownym włączeniem. Odczekać co najmniej 3 minuty, aż rozładują się kondensatory. Sprawdzić skuteczność odłączenia od napięcia. Zakryć lub ogrodzić sąsiednie części będące pod napięciem..3.0 Zagrożenie życia w wyniku wydostających się spalin Jeżeli produkt działa z pustym syfonem kondensatu, spaliny mogą wydostawać się do kotłowni. Zadbać, aby syfon kondensatu był stale napełniony podczas eksploatacji produktu..3. Niebezpieczeństwo oparzenia gorącą wodą użytkową W miejscach poboru ciepłej wody użytkowej, przy temperaturach ciepłej wody użytkowej przekraczających 60 C istnieje niebezpieczeństwo oparzenia. Małe dzieci oraz osoby w starszym wieku są narażone na niebezpieczeństwo już przy niższej temperaturze. Należy dobrać odpowiednią temperaturę zadaną..3.2 Ryzyko szkód materialnych spowodowane stosowaniem niewłaściwych narzędzi. W celu dokręcenia lub odkręcenia śrubunków prosimy stosować specjalistyczne narzędzie..3.3 Ryzyko szkód materialnych spowodowane przez mróz Instalować produkt w pomieszczeniach w których zawsze panują dodatnie temperatury..3.4 Ryzyko uszkodzenia spowodowanego korozją wskutek nieodpowiedniego powietrza do spalania oraz powietrza w pomieszczeniu Aerozole, rozpuszczalniki, środki czyszczące zawierające chlor, farby, kleje, związki amoniaku, pyły itp. mogą w przypadku niekorzyst _03 ecotec plus Instrukcja instalacji i konserwacji 5

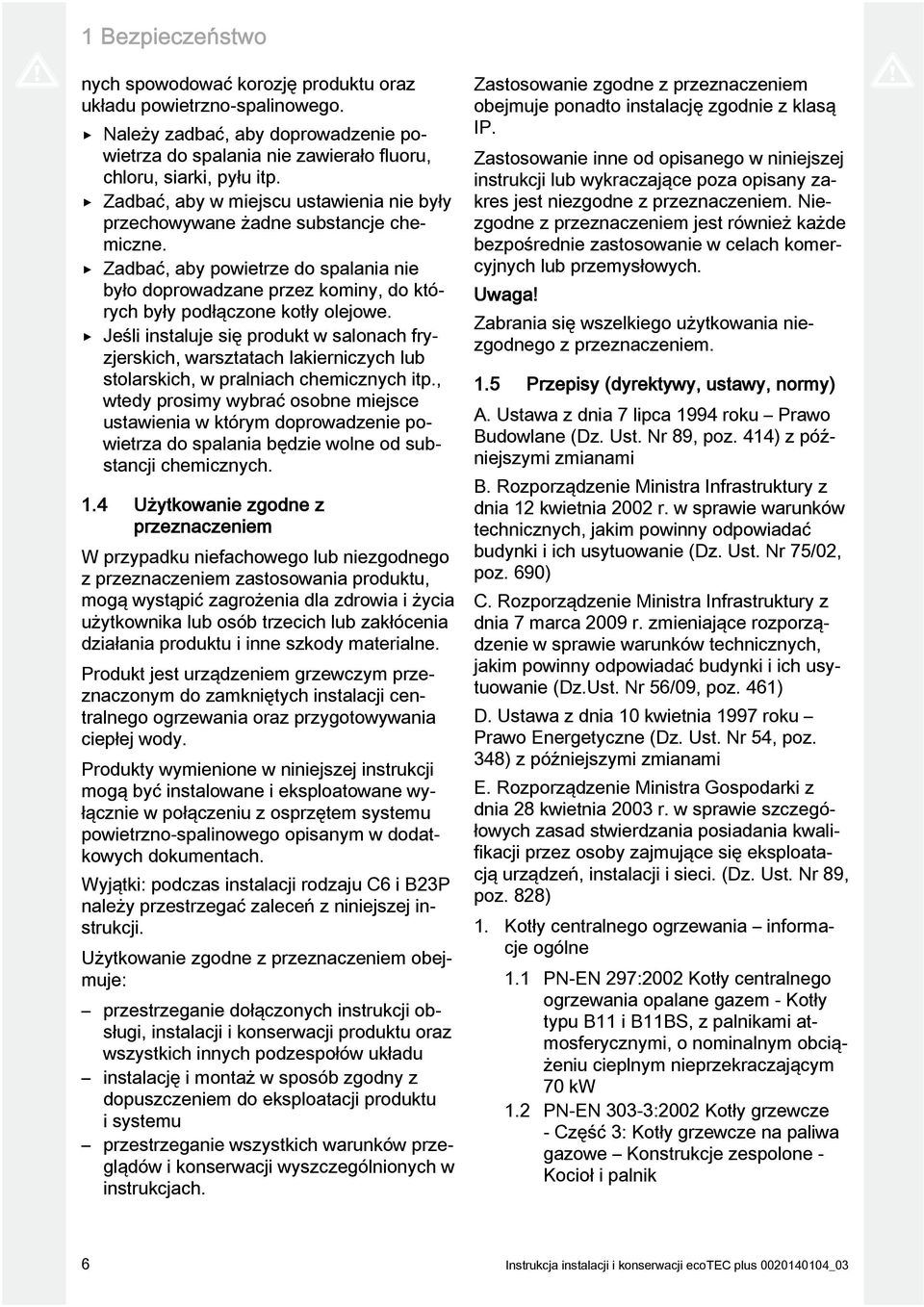

6 Bezpieczeństwo nych spowodować korozję produktu oraz układu powietrzno-spalinowego. Należy zadbać, aby doprowadzenie powietrza do spalania nie zawierało fluoru, chloru, siarki, pyłu itp. Zadbać, aby w miejscu ustawienia nie były przechowywane żadne substancje chemiczne. Zadbać, aby powietrze do spalania nie było doprowadzane przez kominy, do których były podłączone kotły olejowe. Jeśli instaluje się produkt w salonach fryzjerskich, warsztatach lakierniczych lub stolarskich, w pralniach chemicznych itp., wtedy prosimy wybrać osobne miejsce ustawienia w którym doprowadzenie powietrza do spalania będzie wolne od substancji chemicznych..4 Użytkowanie zgodne z przeznaczeniem W przypadku niefachowego lub niezgodnego z przeznaczeniem zastosowania produktu, mogą wystąpić zagrożenia dla zdrowia i życia użytkownika lub osób trzecich lub zakłócenia działania produktu i inne szkody materialne. Produkt jest urządzeniem grzewczym przeznaczonym do zamkniętych instalacji centralnego ogrzewania oraz przygotowywania ciepłej wody. Produkty wymienione w niniejszej instrukcji mogą być instalowane i eksploatowane wyłącznie w połączeniu z osprzętem systemu powietrzno-spalinowego opisanym w dodatkowych dokumentach. Wyjątki: podczas instalacji rodzaju C6 i B23P należy przestrzegać zaleceń z niniejszej instrukcji. Użytkowanie zgodne z przeznaczeniem obejmuje: przestrzeganie dołączonych instrukcji obsługi, instalacji i konserwacji produktu oraz wszystkich innych podzespołów układu instalację i montaż w sposób zgodny z dopuszczeniem do eksploatacji produktu i systemu przestrzeganie wszystkich warunków przeglądów i konserwacji wyszczególnionych w instrukcjach. Zastosowanie zgodne z przeznaczeniem obejmuje ponadto instalację zgodnie z klasą IP. Zastosowanie inne od opisanego w niniejszej instrukcji lub wykraczające poza opisany zakres jest niezgodne z przeznaczeniem. Niezgodne z przeznaczeniem jest również każde bezpośrednie zastosowanie w celach komercyjnych lub przemysłowych. Uwaga! Zabrania się wszelkiego użytkowania niezgodnego z przeznaczeniem..5 Przepisy (dyrektywy, ustawy, normy) A. Ustawa z dnia 7 lipca 994 roku Prawo Budowlane (Dz. Ust. Nr 89, poz. 44) z późniejszymi zmianami B. Rozporządzenie Ministra Infrastruktury z dnia 2 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. Ust. Nr 75/02, poz. 690) C. Rozporządzenie Ministra Infrastruktury z dnia 7 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.Ust. Nr 56/09, poz. 46) D. Ustawa z dnia 0 kwietnia 997 roku Prawo Energetyczne (Dz. Ust. Nr 54, poz. 348) z późniejszymi zmianami E. Rozporządzenie Ministra Gospodarki z dnia 28 kwietnia 2003 r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci. (Dz. Ust. Nr 89, poz. 828). Kotły centralnego ogrzewania informacje ogólne. PN-EN 297:2002 Kotły centralnego ogrzewania opalane gazem - Kotły typu B i BBS, z palnikami atmosferycznymi, o nominalnym obciążeniu cieplnym nieprzekraczającym 70 kw.2 PN-EN 303-3:2002 Kotły grzewcze - Część 3: Kotły grzewcze na paliwa gazowe Konstrukcje zespolone - Kocioł i palnik 6 Instrukcja instalacji i konserwacji ecotec plus _03

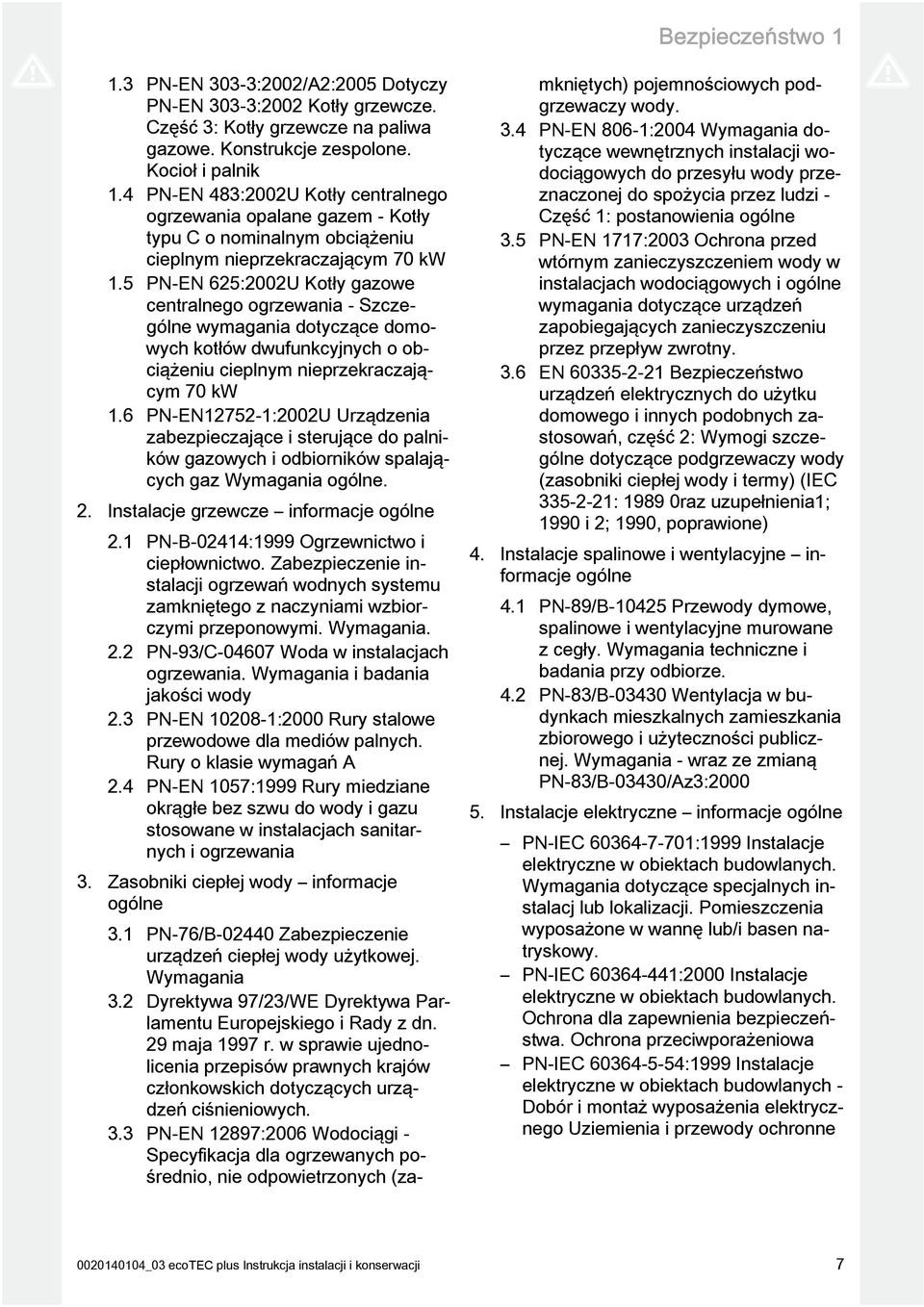

7 Bezpieczeństwo.3 PN-EN 303-3:2002/A2:2005 Dotyczy PN-EN 303-3:2002 Kotły grzewcze. Część 3: Kotły grzewcze na paliwa gazowe. Konstrukcje zespolone. Kocioł i palnik.4 PN-EN 483:2002U Kotły centralnego ogrzewania opalane gazem - Kotły typu C o nominalnym obciążeniu cieplnym nieprzekraczającym 70 kw.5 PN-EN 625:2002U Kotły gazowe centralnego ogrzewania - Szczególne wymagania dotyczące domowych kotłów dwufunkcyjnych o obciążeniu cieplnym nieprzekraczającym 70 kw.6 PN-EN2752-:2002U Urządzenia zabezpieczające i sterujące do palników gazowych i odbiorników spalających gaz Wymagania ogólne. 2. Instalacje grzewcze informacje ogólne 2. PN-B-0244:999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. 2.2 PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania jakości wody 2.3 PN-EN 0208-:2000 Rury stalowe przewodowe dla mediów palnych. Rury o klasie wymagań A 2.4 PN-EN 057:999 Rury miedziane okrągłe bez szwu do wody i gazu stosowane w instalacjach sanitarnych i ogrzewania 3. Zasobniki ciepłej wody informacje ogólne 3. PN-76/B Zabezpieczenie urządzeń ciepłej wody użytkowej. Wymagania 3.2 Dyrektywa 97/23/WE Dyrektywa Parlamentu Europejskiego i Rady z dn. 29 maja 997 r. w sprawie ujednolicenia przepisów prawnych krajów członkowskich dotyczących urządzeń ciśnieniowych. 3.3 PN-EN 2897:2006 Wodociągi - Specyfikacja dla ogrzewanych pośrednio, nie odpowietrzonych (zamkniętych) pojemnościowych podgrzewaczy wody. 3.4 PN-EN 806-:2004 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi - Część : postanowienia ogólne 3.5 PN-EN 77:2003 Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zapobiegających zanieczyszczeniu przez przepływ zwrotny. 3.6 EN Bezpieczeństwo urządzeń elektrycznych do użytku domowego i innych podobnych zastosowań, część 2: Wymogi szczególne dotyczące podgrzewaczy wody (zasobniki ciepłej wody i termy) (IEC : 989 0raz uzupełnienia; 990 i 2; 990, poprawione) 4. Instalacje spalinowe i wentylacyjne informacje ogólne 4. PN-89/B-0425 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze. 4.2 PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania - wraz ze zmianą PN-83/B-03430/Az3: Instalacje elektryczne informacje ogólne PN-IEC :999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacj lub lokalizacji. Pomieszczenia wyposażone w wannę lub/i basen natryskowy. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa PN-IEC :999 Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego Uziemienia i przewody ochronne _03 ecotec plus Instrukcja instalacji i konserwacji 7

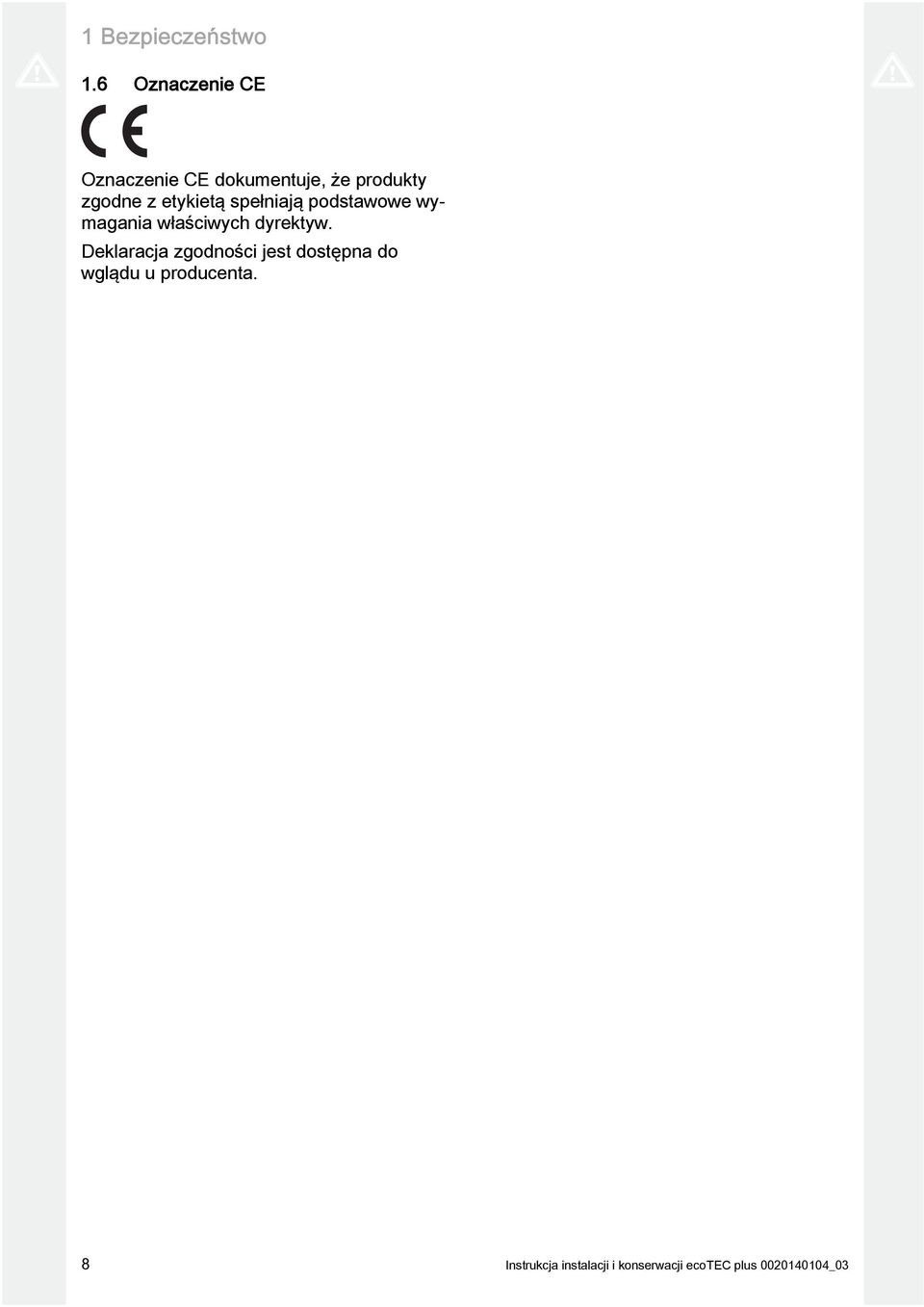

8 Bezpieczeństwo.6 Oznaczenie CE Oznaczenie CE dokumentuje, że produkty zgodne z etykietą spełniają podstawowe wymagania właściwych dyrektyw. Deklaracja zgodności jest dostępna do wglądu u producenta. 8 Instrukcja instalacji i konserwacji ecotec plus _03

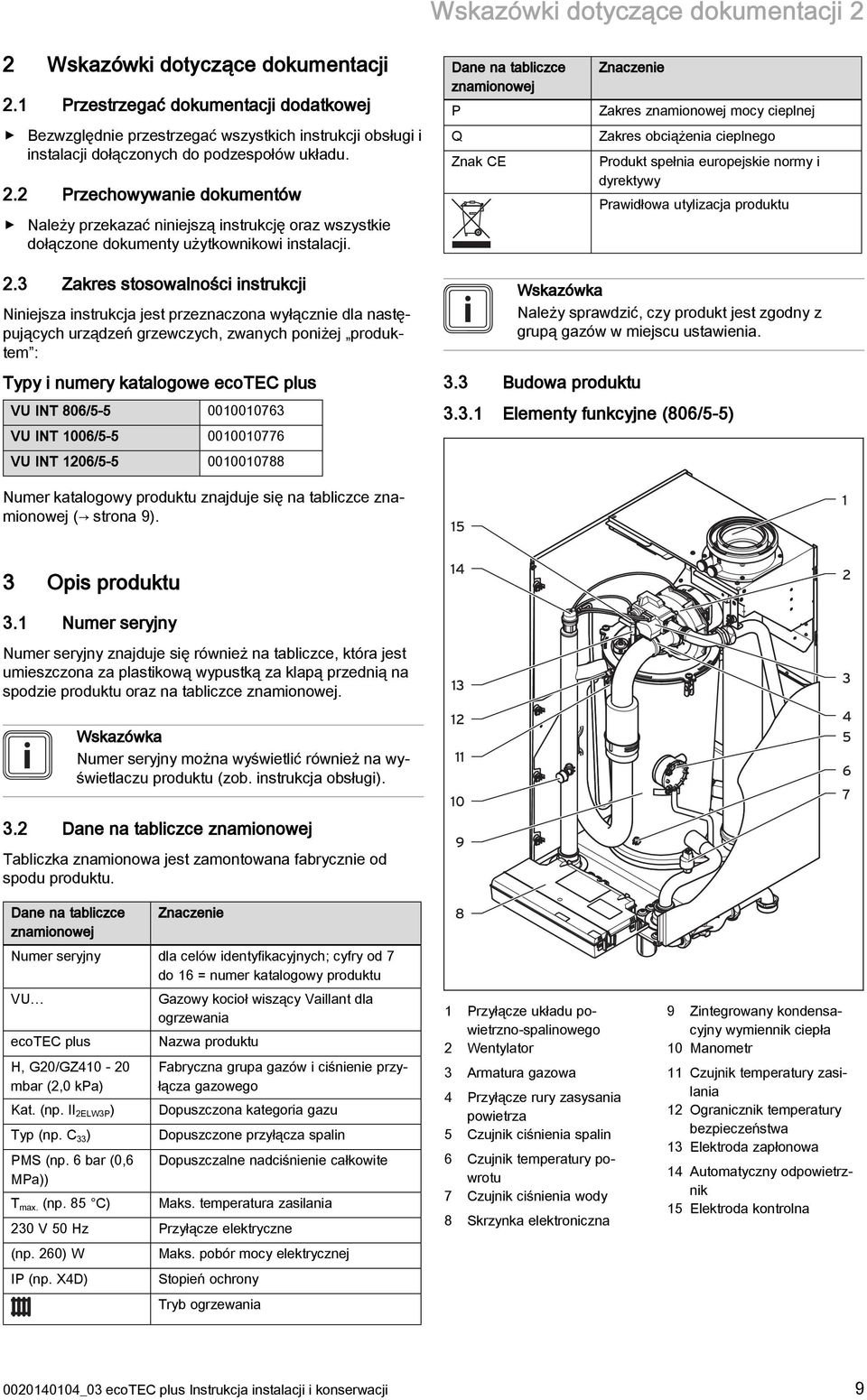

9 Wskazówki dotyczące dokumentacji 2 2 Wskazówki dotyczące dokumentacji 2. Przestrzegać dokumentacji dodatkowej Bezwzględnie przestrzegać wszystkich instrukcji obsługi i instalacji dołączonych do podzespołów układu. 2.2 Przechowywanie dokumentów Należy przekazać niniejszą instrukcję oraz wszystkie dołączone dokumenty użytkownikowi instalacji. Dane na tabliczce znamionowej P Q Znak CE Znaczenie Zakres znamionowej mocy cieplnej Zakres obciążenia cieplnego Produkt spełnia europejskie normy i dyrektywy Prawidłowa utylizacja produktu 2.3 Zakres stosowalności instrukcji Niniejsza instrukcja jest przeznaczona wyłącznie dla następujących urządzeń grzewczych, zwanych poniżej produktem : Typy i numery katalogowe ecotec plus VU INT 806/ VU INT 006/ Wskazówka Należy sprawdzić, czy produkt jest zgodny z grupą gazów w miejscu ustawienia. 3.3 Budowa produktu 3.3. Elementy funkcyjne (806/5 5) VU INT 206/ Numer katalogowy produktu znajduje się na tabliczce znamionowej ( strona 9). 5 3 Opis produktu 3. Numer seryjny Numer seryjny znajduje się również na tabliczce, która jest umieszczona za plastikową wypustką za klapą przednią na spodzie produktu oraz na tabliczce znamionowej. Wskazówka Numer seryjny można wyświetlić również na wyświetlaczu produktu (zob. instrukcja obsługi). 3.2 Dane na tabliczce znamionowej Tabliczka znamionowa jest zamontowana fabrycznie od spodu produktu Dane na tabliczce znamionowej Znaczenie 8 Numer seryjny dla celów identyfikacyjnych; cyfry od 7 do 6 = numer katalogowy produktu VU ecotec plus H, G20/GZ40-20 mbar (2,0 kpa) Kat. (np. II 2ELW3P ) Typ (np. C 33 ) PMS (np. 6 bar (0,6 MPa)) T max. (np. 85 C) Gazowy kocioł wiszący Vaillant dla ogrzewania Nazwa produktu Fabryczna grupa gazów i ciśnienie przyłącza gazowego Dopuszczona kategoria gazu Dopuszczone przyłącza spalin Dopuszczalne nadciśnienie całkowite Maks. temperatura zasilania 230 V 50 Hz Przyłącze elektryczne Przyłącze układu powietrzno-spalinowego 2 Wentylator 3 Armatura gazowa 4 Przyłącze rury zasysania powietrza 5 Czujnik ciśnienia spalin 6 Czujnik temperatury powrotu 7 Czujnik ciśnienia wody 8 Skrzynka elektroniczna 9 Zintegrowany kondensacyjny wymiennik ciepła 0 Manometr Czujnik temperatury zasilania 2 Ogranicznik temperatury bezpieczeństwa 3 Elektroda zapłonowa 4 Automatyczny odpowietrznik 5 Elektroda kontrolna (np. 260) W IP (np. X4D) Maks. pobór mocy elektrycznej Stopień ochrony Tryb ogrzewania _03 ecotec plus Instrukcja instalacji i konserwacji 9

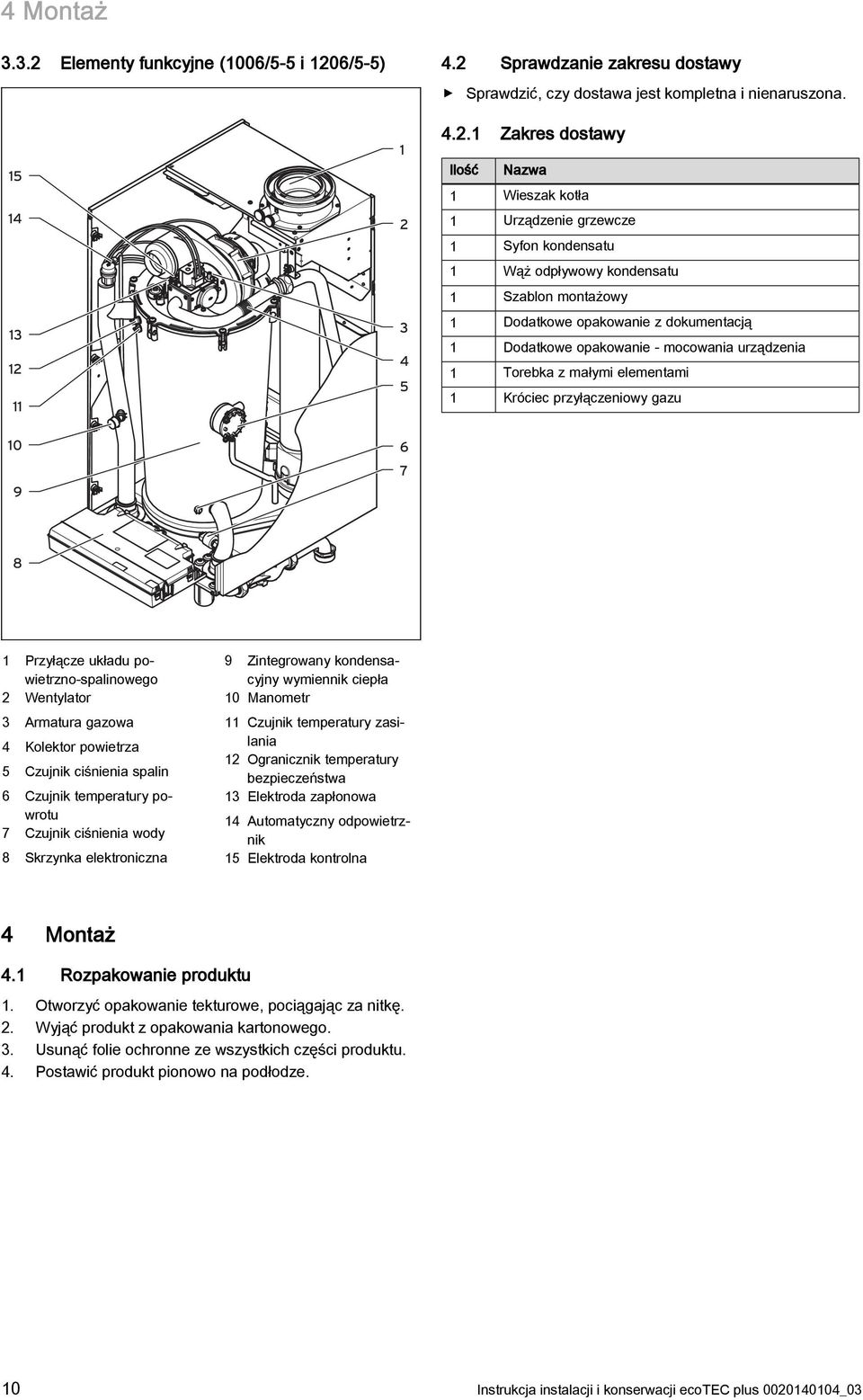

10 4 Montaż Elementy funkcyjne (006/5 5 i 206/5 5) 4.2 Sprawdzanie zakresu dostawy Sprawdzić, czy dostawa jest kompletna i nienaruszona Zakres dostawy Ilość Nazwa Wieszak kotła Urządzenie grzewcze Syfon kondensatu Wąż odpływowy kondensatu Szablon montażowy Dodatkowe opakowanie z dokumentacją Dodatkowe opakowanie - mocowania urządzenia Torebka z małymi elementami Króciec przyłączeniowy gazu Przyłącze układu powietrzno-spalinowego 2 Wentylator 3 Armatura gazowa 4 Kolektor powietrza 5 Czujnik ciśnienia spalin 6 Czujnik temperatury powrotu 7 Czujnik ciśnienia wody 8 Skrzynka elektroniczna 9 Zintegrowany kondensacyjny wymiennik ciepła 0 Manometr Czujnik temperatury zasilania 2 Ogranicznik temperatury bezpieczeństwa 3 Elektroda zapłonowa 4 Automatyczny odpowietrznik 5 Elektroda kontrolna 4 Montaż 4. Rozpakowanie produktu. Otworzyć opakowanie tekturowe, pociągając za nitkę. 2. Wyjąć produkt z opakowania kartonowego. 3. Usunąć folie ochronne ze wszystkich części produktu. 4. Postawić produkt pionowo na podłodze. 0 Instrukcja instalacji i konserwacji ecotec plus _03

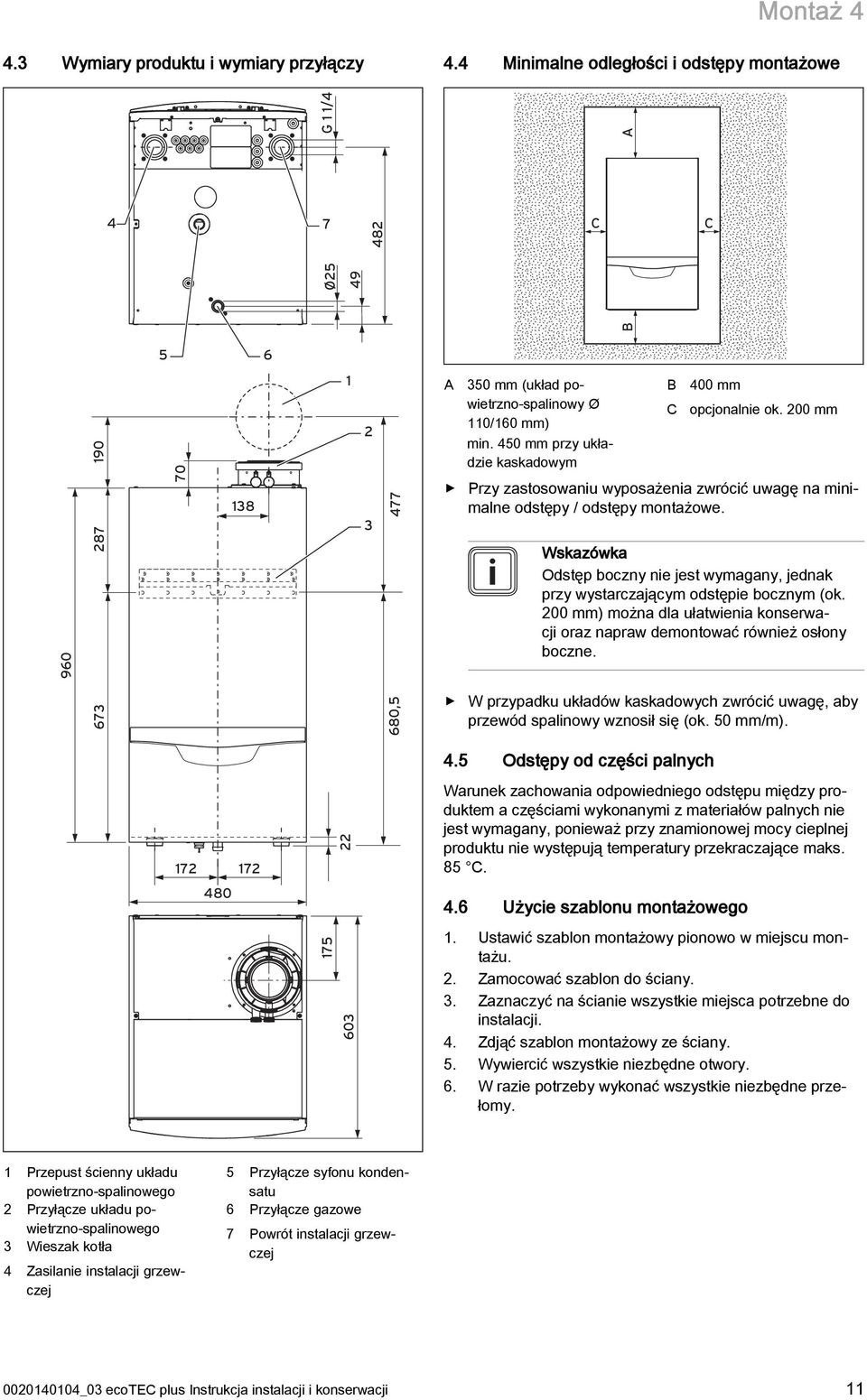

11 Montaż Wymiary produktu i wymiary przyłączy 4.4 Minimalne odległości i odstępy montażowe Ø25 49 G /4 4 7 C C B A A 350 mm (układ powietrzno-spalinowy Ø 0/60 mm) min. 450 mm przy układzie kaskadowym Przy zastosowaniu wyposażenia zwrócić uwagę na minimalne odstępy / odstępy montażowe. B C 400 mm opcjonalnie ok. 200 mm Wskazówka Odstęp boczny nie jest wymagany, jednak przy wystarczającym odstępie bocznym (ok. 200 mm) można dla ułatwienia konserwacji oraz napraw demontować również osłony boczne ,5 W przypadku układów kaskadowych zwrócić uwagę, aby przewód spalinowy wznosił się (ok. 50 mm/m). 4.5 Odstępy od części palnych Warunek zachowania odpowiedniego odstępu między produktem a częściami wykonanymi z materiałów palnych nie jest wymagany, ponieważ przy znamionowej mocy cieplnej produktu nie występują temperatury przekraczające maks. 85 C Użycie szablonu montażowego Ustawić szablon montażowy pionowo w miejscu montażu. 2. Zamocować szablon do ściany. 3. Zaznaczyć na ścianie wszystkie miejsca potrzebne do instalacji. 4. Zdjąć szablon montażowy ze ściany. 5. Wywiercić wszystkie niezbędne otwory. 6. W razie potrzeby wykonać wszystkie niezbędne przełomy. Przepust ścienny układu powietrzno-spalinowego 2 Przyłącze układu powietrzno-spalinowego 3 Wieszak kotła 4 Zasilanie instalacji grzewczej 5 Przyłącze syfonu kondensatu 6 Przyłącze gazowe 7 Powrót instalacji grzewczej _03 ecotec plus Instrukcja instalacji i konserwacji

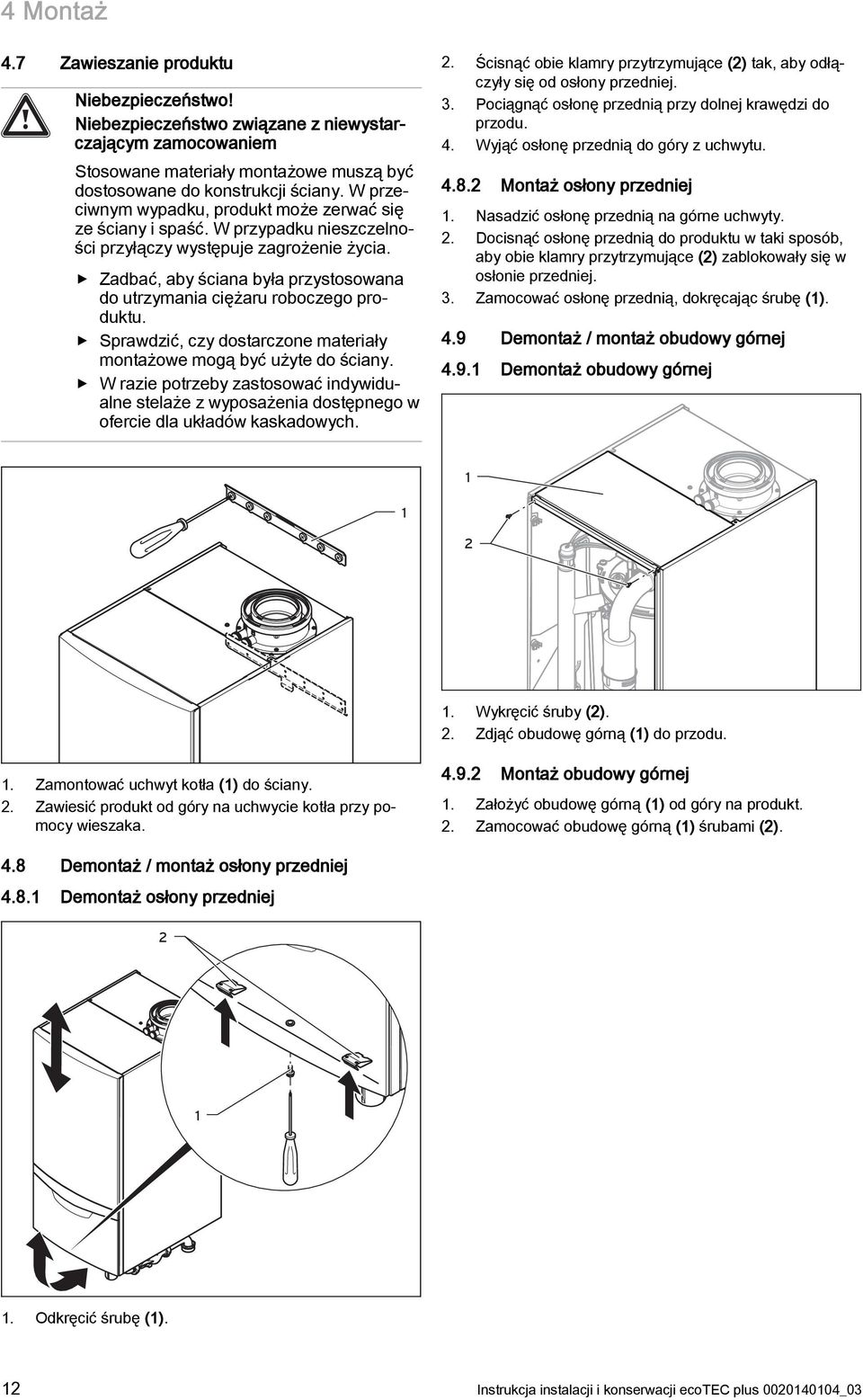

12 4 Montaż 4.7 Zawieszanie produktu Niebezpieczeństwo! Niebezpieczeństwo związane z niewystarczającym zamocowaniem Stosowane materiały montażowe muszą być dostosowane do konstrukcji ściany. W przeciwnym wypadku, produkt może zerwać się ze ściany i spaść. W przypadku nieszczelności przyłączy występuje zagrożenie życia. Zadbać, aby ściana była przystosowana do utrzymania ciężaru roboczego produktu. Sprawdzić, czy dostarczone materiały montażowe mogą być użyte do ściany. W razie potrzeby zastosować indywidualne stelaże z wyposażenia dostępnego w ofercie dla układów kaskadowych. 2. Ścisnąć obie klamry przytrzymujące (2) tak, aby odłączyły się od osłony przedniej. 3. Pociągnąć osłonę przednią przy dolnej krawędzi do przodu. 4. Wyjąć osłonę przednią do góry z uchwytu Montaż osłony przedniej. Nasadzić osłonę przednią na górne uchwyty. 2. Docisnąć osłonę przednią do produktu w taki sposób, aby obie klamry przytrzymujące (2) zablokowały się w osłonie przedniej. 3. Zamocować osłonę przednią, dokręcając śrubę (). 4.9 Demontaż / montaż obudowy górnej 4.9. Demontaż obudowy górnej 2. Wykręcić śruby (2). 2. Zdjąć obudowę górną () do przodu.. Zamontować uchwyt kotła () do ściany. 2. Zawiesić produkt od góry na uchwycie kotła przy pomocy wieszaka Montaż obudowy górnej. Założyć obudowę górną () od góry na produkt. 2. Zamocować obudowę górną () śrubami (2). 4.8 Demontaż / montaż osłony przedniej 4.8. Demontaż osłony przedniej 2. Odkręcić śrubę (). 2 Instrukcja instalacji i konserwacji ecotec plus _03

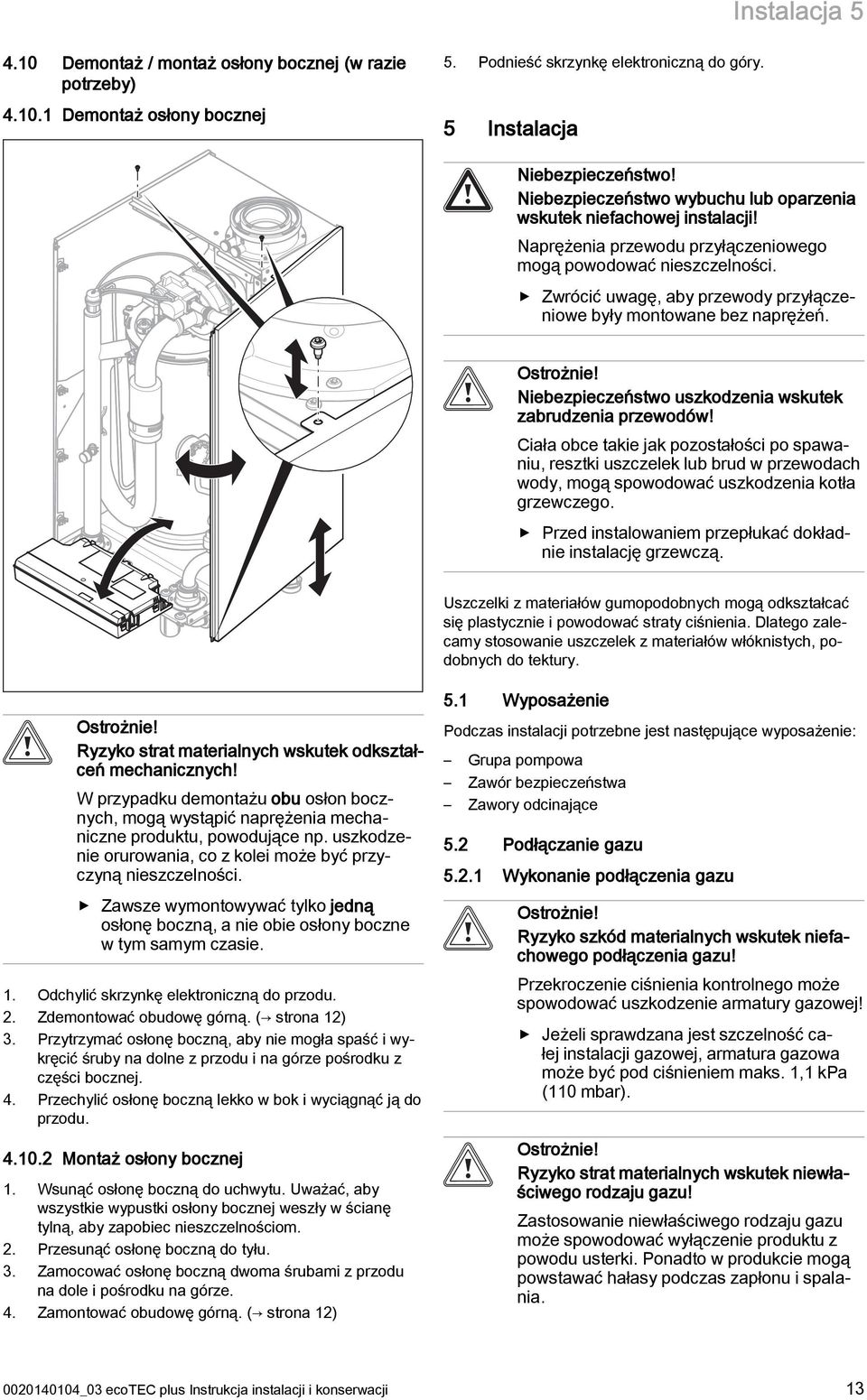

13 Instalacja Demontaż / montaż osłony bocznej (w razie potrzeby) 4.0. Demontaż osłony bocznej 5. Podnieść skrzynkę elektroniczną do góry. 5 Instalacja Niebezpieczeństwo! Niebezpieczeństwo wybuchu lub oparzenia wskutek niefachowej instalacji! Naprężenia przewodu przyłączeniowego mogą powodować nieszczelności. Zwrócić uwagę, aby przewody przyłączeniowe były montowane bez naprężeń. Ostrożnie! Niebezpieczeństwo uszkodzenia wskutek zabrudzenia przewodów! Ciała obce takie jak pozostałości po spawaniu, resztki uszczelek lub brud w przewodach wody, mogą spowodować uszkodzenia kotła grzewczego. Przed instalowaniem przepłukać dokładnie instalację grzewczą. Uszczelki z materiałów gumopodobnych mogą odkształcać się plastycznie i powodować straty ciśnienia. Dlatego zalecamy stosowanie uszczelek z materiałów włóknistych, podobnych do tektury. Ostrożnie! Ryzyko strat materialnych wskutek odkształceń mechanicznych! W przypadku demontażu obu osłon bocznych, mogą wystąpić naprężenia mechaniczne produktu, powodujące np. uszkodzenie orurowania, co z kolei może być przyczyną nieszczelności. Zawsze wymontowywać tylko jedną osłonę boczną, a nie obie osłony boczne w tym samym czasie.. Odchylić skrzynkę elektroniczną do przodu. 2. Zdemontować obudowę górną. ( strona 2) 3. Przytrzymać osłonę boczną, aby nie mogła spaść i wykręcić śruby na dolne z przodu i na górze pośrodku z części bocznej. 4. Przechylić osłonę boczną lekko w bok i wyciągnąć ją do przodu Montaż osłony bocznej. Wsunąć osłonę boczną do uchwytu. Uważać, aby wszystkie wypustki osłony bocznej weszły w ścianę tylną, aby zapobiec nieszczelnościom. 2. Przesunąć osłonę boczną do tyłu. 3. Zamocować osłonę boczną dwoma śrubami z przodu na dole i pośrodku na górze. 4. Zamontować obudowę górną. ( strona 2) 5. Wyposażenie Podczas instalacji potrzebne jest następujące wyposażenie: Grupa pompowa Zawór bezpieczeństwa Zawory odcinające 5.2 Podłączanie gazu 5.2. Wykonanie podłączenia gazu Ostrożnie! Ryzyko szkód materialnych wskutek niefachowego podłączenia gazu! Przekroczenie ciśnienia kontrolnego może spowodować uszkodzenie armatury gazowej! Jeżeli sprawdzana jest szczelność całej instalacji gazowej, armatura gazowa może być pod ciśnieniem maks., kpa (0 mbar). Ostrożnie! Ryzyko strat materialnych wskutek niewłaściwego rodzaju gazu! Zastosowanie niewłaściwego rodzaju gazu może spowodować wyłączenie produktu z powodu usterki. Ponadto w produkcie mogą powstawać hałasy podczas zapłonu i spalania _03 ecotec plus Instrukcja instalacji i konserwacji 3

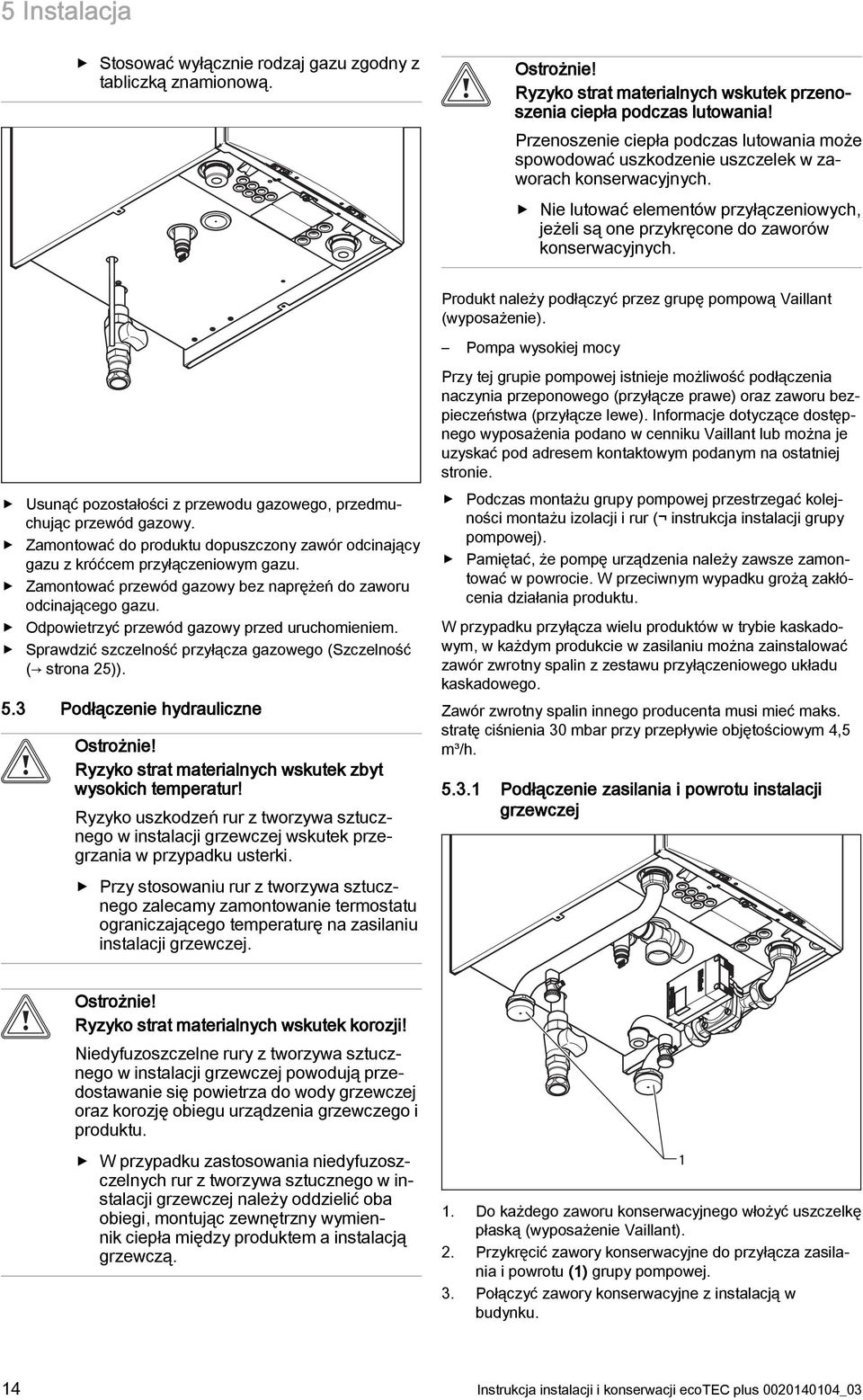

14 5 Instalacja Stosować wyłącznie rodzaj gazu zgodny z tabliczką znamionową. Ostrożnie! Ryzyko strat materialnych wskutek przenoszenia ciepła podczas lutowania! Przenoszenie ciepła podczas lutowania może spowodować uszkodzenie uszczelek w zaworach konserwacyjnych. Nie lutować elementów przyłączeniowych, jeżeli są one przykręcone do zaworów konserwacyjnych. Produkt należy podłączyć przez grupę pompową Vaillant (wyposażenie). Usunąć pozostałości z przewodu gazowego, przedmuchując przewód gazowy. Zamontować do produktu dopuszczony zawór odcinający gazu z króćcem przyłączeniowym gazu. Zamontować przewód gazowy bez naprężeń do zaworu odcinającego gazu. Odpowietrzyć przewód gazowy przed uruchomieniem. Sprawdzić szczelność przyłącza gazowego (Szczelność ( strona 25)). 5.3 Podłączenie hydrauliczne Ostrożnie! Ryzyko strat materialnych wskutek zbyt wysokich temperatur! Ryzyko uszkodzeń rur z tworzywa sztucznego w instalacji grzewczej wskutek przegrzania w przypadku usterki. Przy stosowaniu rur z tworzywa sztucznego zalecamy zamontowanie termostatu ograniczającego temperaturę na zasilaniu instalacji grzewczej. Pompa wysokiej mocy Przy tej grupie pompowej istnieje możliwość podłączenia naczynia przeponowego (przyłącze prawe) oraz zaworu bezpieczeństwa (przyłącze lewe). Informacje dotyczące dostępnego wyposażenia podano w cenniku Vaillant lub można je uzyskać pod adresem kontaktowym podanym na ostatniej stronie. Podczas montażu grupy pompowej przestrzegać kolejności montażu izolacji i rur ( instrukcja instalacji grupy pompowej). Pamiętać, że pompę urządzenia należy zawsze zamontować w powrocie. W przeciwnym wypadku grożą zakłócenia działania produktu. W przypadku przyłącza wielu produktów w trybie kaskadowym, w każdym produkcie w zasilaniu można zainstalować zawór zwrotny spalin z zestawu przyłączeniowego układu kaskadowego. Zawór zwrotny spalin innego producenta musi mieć maks. stratę ciśnienia 30 mbar przy przepływie objętościowym 4,5 m³/h Podłączenie zasilania i powrotu instalacji grzewczej Ostrożnie! Ryzyko strat materialnych wskutek korozji! Niedyfuzoszczelne rury z tworzywa sztucznego w instalacji grzewczej powodują przedostawanie się powietrza do wody grzewczej oraz korozję obiegu urządzenia grzewczego i produktu. W przypadku zastosowania niedyfuzoszczelnych rur z tworzywa sztucznego w instalacji grzewczej należy oddzielić oba obiegi, montując zewnętrzny wymiennik ciepła między produktem a instalacją grzewczą.. Do każdego zaworu konserwacyjnego włożyć uszczelkę płaską (wyposażenie Vaillant). 2. Przykręcić zawory konserwacyjne do przyłącza zasilania i powrotu () grupy pompowej. 3. Połączyć zawory konserwacyjne z instalacją w budynku. 4 Instrukcja instalacji i konserwacji ecotec plus _03

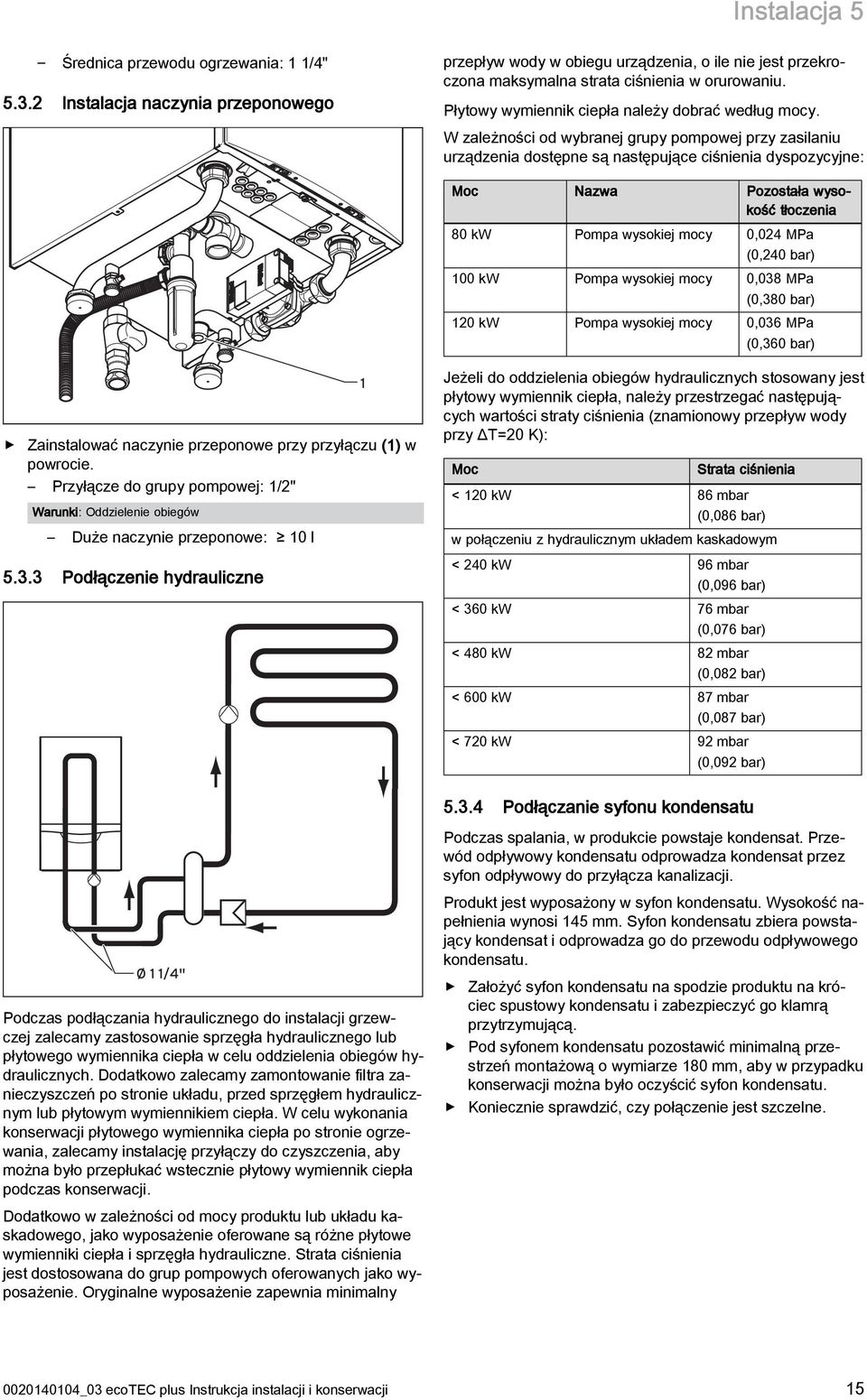

15 Instalacja 5 Średnica przewodu ogrzewania: /4" Instalacja naczynia przeponowego przepływ wody w obiegu urządzenia, o ile nie jest przekroczona maksymalna strata ciśnienia w orurowaniu. Płytowy wymiennik ciepła należy dobrać według mocy. W zależności od wybranej grupy pompowej przy zasilaniu urządzenia dostępne są następujące ciśnienia dyspozycyjne: Moc Nazwa Pozostała wysokość tłoczenia 80 kw Pompa wysokiej mocy 0,024 MPa (0,240 bar) 00 kw Pompa wysokiej mocy 0,038 MPa (0,380 bar) 20 kw Pompa wysokiej mocy 0,036 MPa (0,360 bar) Zainstalować naczynie przeponowe przy przyłączu () w powrocie. Przyłącze do grupy pompowej: /2" Warunki: Oddzielenie obiegów Duże naczynie przeponowe: 0 l Podłączenie hydrauliczne Jeżeli do oddzielenia obiegów hydraulicznych stosowany jest płytowy wymiennik ciepła, należy przestrzegać następujących wartości straty ciśnienia (znamionowy przepływ wody przy ΔT=20 K): Moc Strata ciśnienia < 20 kw 86 mbar (0,086 bar) w połączeniu z hydraulicznym układem kaskadowym < 240 kw 96 mbar (0,096 bar) < 360 kw 76 mbar (0,076 bar) < 480 kw 82 mbar (0,082 bar) < 600 kw 87 mbar (0,087 bar) < 720 kw 92 mbar (0,092 bar) Podłączanie syfonu kondensatu Podczas spalania, w produkcie powstaje kondensat. Przewód odpływowy kondensatu odprowadza kondensat przez syfon odpływowy do przyłącza kanalizacji. Ø /4" Podczas podłączania hydraulicznego do instalacji grzewczej zalecamy zastosowanie sprzęgła hydraulicznego lub płytowego wymiennika ciepła w celu oddzielenia obiegów hydraulicznych. Dodatkowo zalecamy zamontowanie filtra zanieczyszczeń po stronie układu, przed sprzęgłem hydraulicznym lub płytowym wymiennikiem ciepła. W celu wykonania konserwacji płytowego wymiennika ciepła po stronie ogrzewania, zalecamy instalację przyłączy do czyszczenia, aby można było przepłukać wstecznie płytowy wymiennik ciepła podczas konserwacji. Dodatkowo w zależności od mocy produktu lub układu kaskadowego, jako wyposażenie oferowane są różne płytowe wymienniki ciepła i sprzęgła hydrauliczne. Strata ciśnienia jest dostosowana do grup pompowych oferowanych jako wyposażenie. Oryginalne wyposażenie zapewnia minimalny Produkt jest wyposażony w syfon kondensatu. Wysokość napełnienia wynosi 45 mm. Syfon kondensatu zbiera powstający kondensat i odprowadza go do przewodu odpływowego kondensatu. Założyć syfon kondensatu na spodzie produktu na króciec spustowy kondensatu i zabezpieczyć go klamrą przytrzymującą. Pod syfonem kondensatu pozostawić minimalną przestrzeń montażową o wymiarze 80 mm, aby w przypadku konserwacji można było oczyścić syfon kondensatu. Koniecznie sprawdzić, czy połączenie jest szczelne _03 ecotec plus Instrukcja instalacji i konserwacji 5

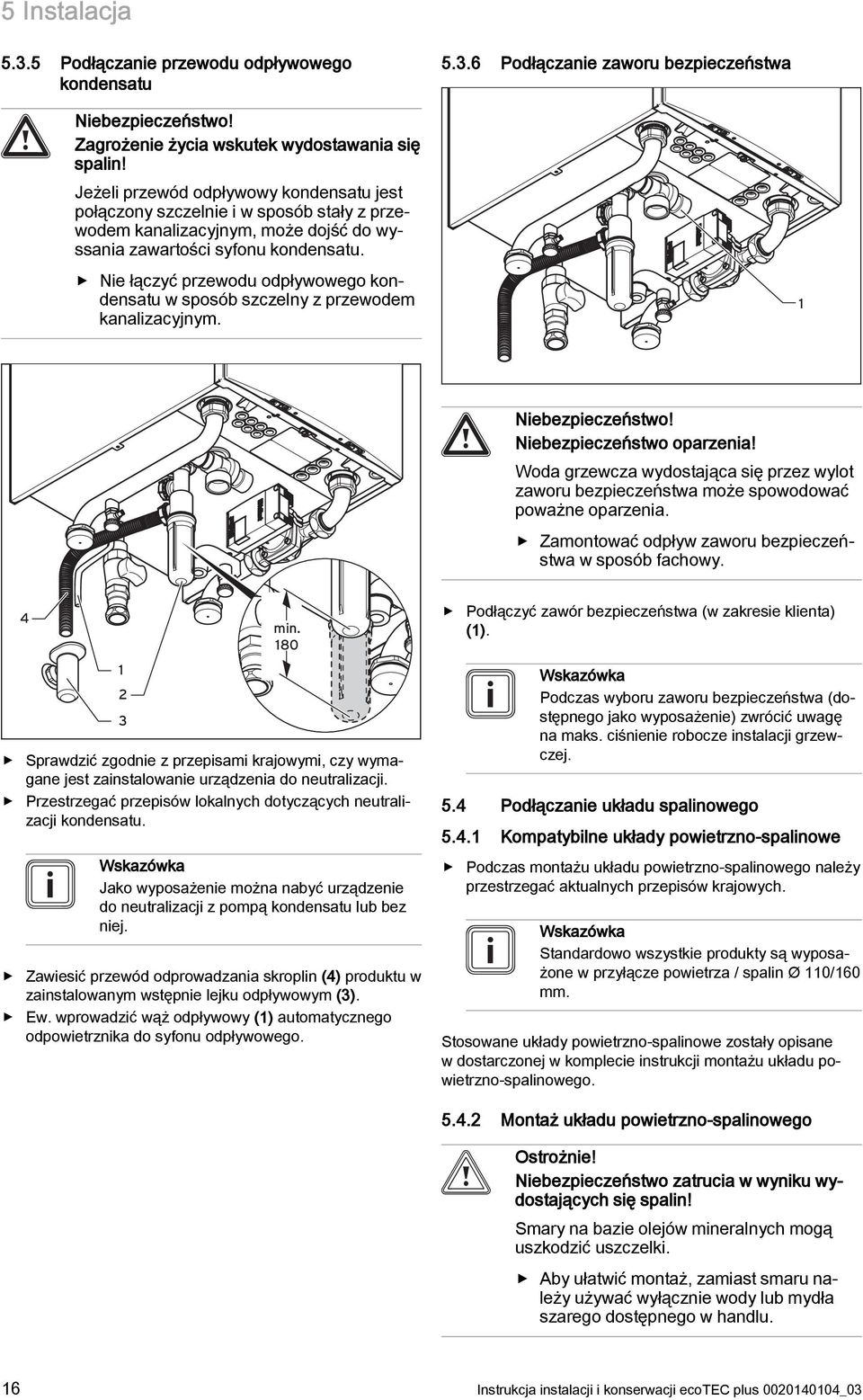

16 5 Instalacja Podłączanie przewodu odpływowego kondensatu Podłączanie zaworu bezpieczeństwa Niebezpieczeństwo! Zagrożenie życia wskutek wydostawania się spalin! Jeżeli przewód odpływowy kondensatu jest połączony szczelnie i w sposób stały z przewodem kanalizacyjnym, może dojść do wyssania zawartości syfonu kondensatu. Nie łączyć przewodu odpływowego kondensatu w sposób szczelny z przewodem kanalizacyjnym. Niebezpieczeństwo! Niebezpieczeństwo oparzenia! Woda grzewcza wydostająca się przez wylot zaworu bezpieczeństwa może spowodować poważne oparzenia. Zamontować odpływ zaworu bezpieczeństwa w sposób fachowy min. 80 Sprawdzić zgodnie z przepisami krajowymi, czy wymagane jest zainstalowanie urządzenia do neutralizacji. Przestrzegać przepisów lokalnych dotyczących neutralizacji kondensatu. Wskazówka Jako wyposażenie można nabyć urządzenie do neutralizacji z pompą kondensatu lub bez niej. Zawiesić przewód odprowadzania skroplin (4) produktu w zainstalowanym wstępnie lejku odpływowym (3). Ew. wprowadzić wąż odpływowy () automatycznego odpowietrznika do syfonu odpływowego. Podłączyć zawór bezpieczeństwa (w zakresie klienta) (). Wskazówka Podczas wyboru zaworu bezpieczeństwa (dostępnego jako wyposażenie) zwrócić uwagę na maks. ciśnienie robocze instalacji grzewczej. 5.4 Podłączanie układu spalinowego 5.4. Kompatybilne układy powietrzno-spalinowe Podczas montażu układu powietrzno-spalinowego należy przestrzegać aktualnych przepisów krajowych. Wskazówka Standardowo wszystkie produkty są wyposażone w przyłącze powietrza / spalin Ø 0/60 mm. Stosowane układy powietrzno-spalinowe zostały opisane w dostarczonej w komplecie instrukcji montażu układu powietrzno-spalinowego Montaż układu powietrzno-spalinowego Ostrożnie! Niebezpieczeństwo zatrucia w wyniku wydostających się spalin! Smary na bazie olejów mineralnych mogą uszkodzić uszczelki. Aby ułatwić montaż, zamiast smaru należy używać wyłącznie wody lub mydła szarego dostępnego w handlu. 6 Instrukcja instalacji i konserwacji ecotec plus _03

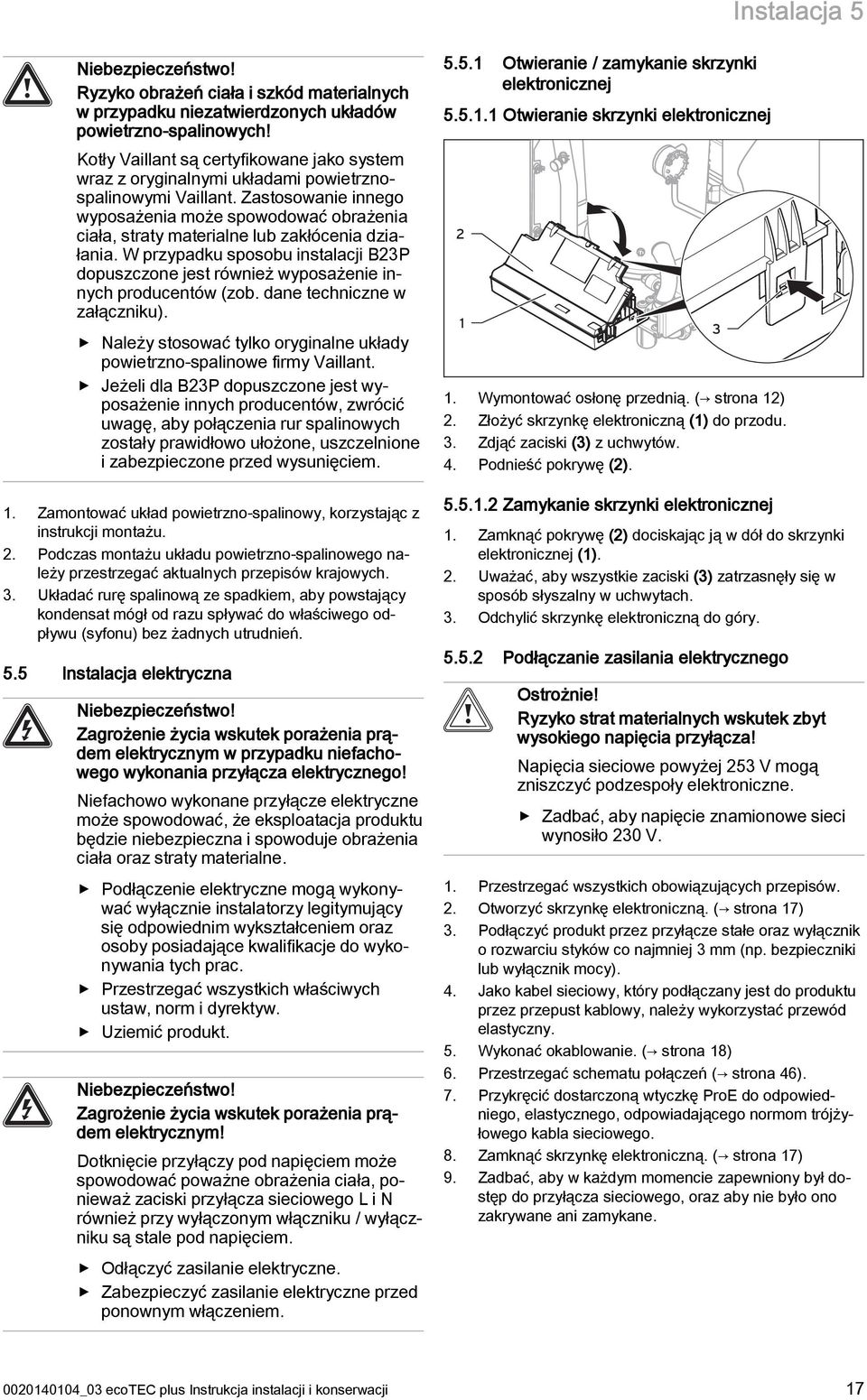

17 Instalacja 5 Niebezpieczeństwo! Ryzyko obrażeń ciała i szkód materialnych w przypadku niezatwierdzonych układów powietrzno-spalinowych! Kotły Vaillant są certyfikowane jako system wraz z oryginalnymi układami powietrznospalinowymi Vaillant. Zastosowanie innego wyposażenia może spowodować obrażenia ciała, straty materialne lub zakłócenia działania. W przypadku sposobu instalacji B23P dopuszczone jest również wyposażenie innych producentów (zob. dane techniczne w załączniku). Należy stosować tylko oryginalne układy powietrzno-spalinowe firmy Vaillant. Jeżeli dla B23P dopuszczone jest wyposażenie innych producentów, zwrócić uwagę, aby połączenia rur spalinowych zostały prawidłowo ułożone, uszczelnione i zabezpieczone przed wysunięciem.. Zamontować układ powietrzno-spalinowy, korzystając z instrukcji montażu. 2. Podczas montażu układu powietrzno-spalinowego należy przestrzegać aktualnych przepisów krajowych. 3. Układać rurę spalinową ze spadkiem, aby powstający kondensat mógł od razu spływać do właściwego odpływu (syfonu) bez żadnych utrudnień. 5.5 Instalacja elektryczna Niebezpieczeństwo! Zagrożenie życia wskutek porażenia prądem elektrycznym w przypadku niefachowego wykonania przyłącza elektrycznego! Niefachowo wykonane przyłącze elektryczne może spowodować, że eksploatacja produktu będzie niebezpieczna i spowoduje obrażenia ciała oraz straty materialne. Podłączenie elektryczne mogą wykonywać wyłącznie instalatorzy legitymujący się odpowiednim wykształceniem oraz osoby posiadające kwalifikacje do wykonywania tych prac. Przestrzegać wszystkich właściwych ustaw, norm i dyrektyw. Uziemić produkt. Niebezpieczeństwo! Zagrożenie życia wskutek porażenia prądem elektrycznym! Dotknięcie przyłączy pod napięciem może spowodować poważne obrażenia ciała, ponieważ zaciski przyłącza sieciowego L i N również przy wyłączonym włączniku / wyłączniku są stale pod napięciem. Odłączyć zasilanie elektryczne. Zabezpieczyć zasilanie elektryczne przed ponownym włączeniem Otwieranie / zamykanie skrzynki elektronicznej Otwieranie skrzynki elektronicznej 2. Wymontować osłonę przednią. ( strona 2) 2. Złożyć skrzynkę elektroniczną () do przodu. 3. Zdjąć zaciski (3) z uchwytów. 4. Podnieść pokrywę (2) Zamykanie skrzynki elektronicznej. Zamknąć pokrywę (2) dociskając ją w dół do skrzynki elektronicznej (). 2. Uważać, aby wszystkie zaciski (3) zatrzasnęły się w sposób słyszalny w uchwytach. 3. Odchylić skrzynkę elektroniczną do góry Podłączanie zasilania elektrycznego Ostrożnie! Ryzyko strat materialnych wskutek zbyt wysokiego napięcia przyłącza! Napięcia sieciowe powyżej 253 V mogą zniszczyć podzespoły elektroniczne. Zadbać, aby napięcie znamionowe sieci wynosiło 230 V.. Przestrzegać wszystkich obowiązujących przepisów. 2. Otworzyć skrzynkę elektroniczną. ( strona 7) 3. Podłączyć produkt przez przyłącze stałe oraz wyłącznik o rozwarciu styków co najmniej 3 mm (np. bezpieczniki lub wyłącznik mocy). 4. Jako kabel sieciowy, który podłączany jest do produktu przez przepust kablowy, należy wykorzystać przewód elastyczny. 5. Wykonać okablowanie. ( strona 8) 6. Przestrzegać schematu połączeń ( strona 46). 7. Przykręcić dostarczoną wtyczkę ProE do odpowiedniego, elastycznego, odpowiadającego normom trójżyłowego kabla sieciowego. 8. Zamknąć skrzynkę elektroniczną. ( strona 7) 9. Zadbać, aby w każdym momencie zapewniony był dostęp do przyłącza sieciowego, oraz aby nie było ono zakrywane ani zamykane _03 ecotec plus Instrukcja instalacji i konserwacji 7

18 5 Instalacja Wykonanie okablowania Ostrożnie! Ryzyko strat materialnych wskutek niefachowej instalacji! Napięcie sieciowe podłączone do niewłaściwych zacisków systemu ProE może zniszczyć układ elektroniczny. Nie podłączać do zacisków ebus (+/ ) napięcia sieciowego. Podłączyć kabel sieciowy wyłącznie do odpowiednio oznaczonych zacisków! Podłączanie grupy pompowej X22. Przeprowadzić przewody przyłączeniowe do podłączanych podzespołów przez przepust kablowy z lewej strony na spodzie produktu. 2. Użyć uchwytów odciążających dostarczonych w komplecie. 3. Odpowiednio skrócić przewody przyłączeniowe. 4. Aby unikać zwarć w razie przypadkowego rozłączenia się żyły, zdjąć izolację z zewnętrznej powłoki przewodów elastycznych na długości maksymalnie 30 mm. 5. Zadbać, aby izolacja żył wewnętrznych nie uległa uszkodzeniu podczas zdejmowania zewnętrznego płaszcza. 6. Odizolować żyły wewnętrzne tylko na odległości wymaganej do uzyskania dobrego, stabilnego połączenia. 7. Aby zapobiec zwarciom spowodowanym rozłączaniu się pojedynczych drutów, założyć końcówki na końce żył, z których zdjęto izolację. 8. Przykręcić odpowiednią wtyczkę ProE do przewodu przyłączeniowego. 9. Sprawdzić, czy wszystkie żyły są dobrze zamocowane mechanicznie w zaciskach wtykowych wtyczki ProE. W razie potrzeby skorygować zamocowanie. 0. Podłączyć wtyczkę ProE do odpowiedniego gniazda płyty elektronicznej.. Zabezpieczyć kabel w skrzynce elektronicznej za pomocą uchwytów odciążających. X8 230 V. Otworzyć skrzynkę elektroniczną. ( strona 7) 2. Wykonać okablowanie. ( strona 8) 3. Użyć uchwytów odciążających dostarczonych w komplecie. 4. Włożyć wtyczkę ProE kabla zasilającego do gniazda X8. 5. Włożyć wtyczkę ProE kabla sterującego do gniazda X Zamknąć skrzynkę elektroniczną. ( strona 7) Montaż regulatora W razie potrzeby zamontować regulator Podłączenie regulatora do układu elektronicznego. Otworzyć skrzynkę elektroniczną. ( strona 7) 2. Wykonać okablowanie. ( strona 8) 3. Jeżeli do produktu podłączany jest regulator pogodowy lub pokojowy przez ebus, należy założyć zworkę na wejściu 24 V = RT (X00 lub X06), jeżeli jeszcze nie jest założona. 4. W przypadku zastosowania regulatora niskonapięciowego (24 V), podłączyć go zamiast zworki 24 V = RT (X00 lub X06). 5. Jeżeli do ogrzewania podłogowego podłączany jest termostat ograniczający temperaturę (termostaty przylgowe), należy podłączyć go zamiast zworki (Burner off) do wtyczki ProE. 6. Zamknąć skrzynkę elektroniczną. ( strona 7) 7. Aby aktywować rodzaj wybiegu pompy komfort (pompa pracująca nadal) w przypadku regulatorów dla wielu obiegów, przestawić Tryb pracy pompy D.08 ( strona 26) z eco (praca przerywana pompy) na komfort. 8 Instrukcja instalacji i konserwacji ecotec plus _03

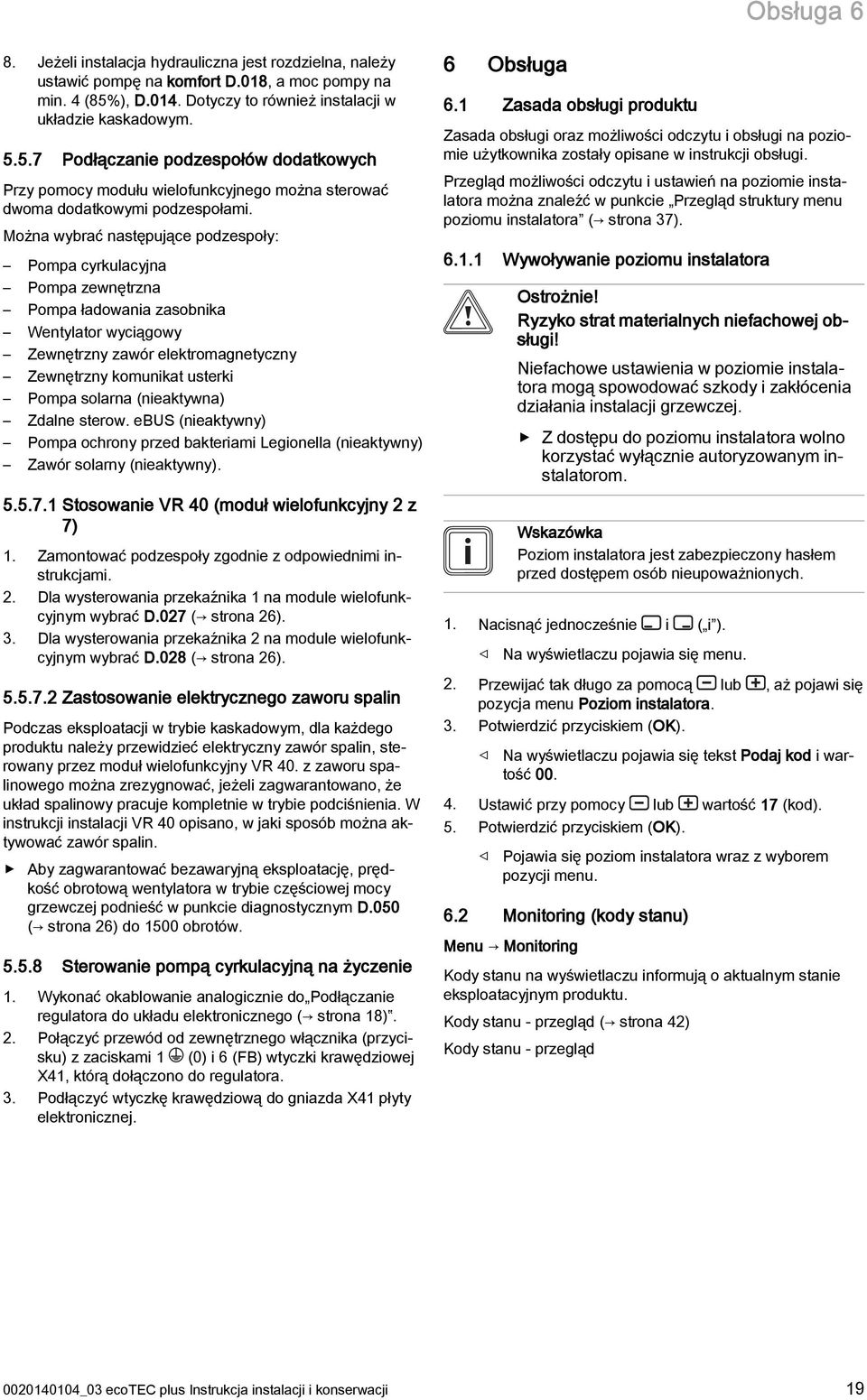

19 Obsługa 6 8. Jeżeli instalacja hydrauliczna jest rozdzielna, należy ustawić pompę na komfort D.08, a moc pompy na min. 4 (85%), D.04. Dotyczy to również instalacji w układzie kaskadowym Podłączanie podzespołów dodatkowych Przy pomocy modułu wielofunkcyjnego można sterować dwoma dodatkowymi podzespołami. Można wybrać następujące podzespoły: Pompa cyrkulacyjna Pompa zewnętrzna Pompa ładowania zasobnika Wentylator wyciągowy Zewnętrzny zawór elektromagnetyczny Zewnętrzny komunikat usterki Pompa solarna (nieaktywna) Zdalne sterow. ebus (nieaktywny) Pompa ochrony przed bakteriami Legionella (nieaktywny) Zawór solarny (nieaktywny) Stosowanie VR 40 (moduł wielofunkcyjny 2 z 7). Zamontować podzespoły zgodnie z odpowiednimi instrukcjami. 2. Dla wysterowania przekaźnika na module wielofunkcyjnym wybrać D.027 ( strona 26). 3. Dla wysterowania przekaźnika 2 na module wielofunkcyjnym wybrać D.028 ( strona 26) Zastosowanie elektrycznego zaworu spalin Podczas eksploatacji w trybie kaskadowym, dla każdego produktu należy przewidzieć elektryczny zawór spalin, sterowany przez moduł wielofunkcyjny VR 40. z zaworu spalinowego można zrezygnować, jeżeli zagwarantowano, że układ spalinowy pracuje kompletnie w trybie podciśnienia. W instrukcji instalacji VR 40 opisano, w jaki sposób można aktywować zawór spalin. Aby zagwarantować bezawaryjną eksploatację, prędkość obrotową wentylatora w trybie częściowej mocy grzewczej podnieść w punkcie diagnostycznym D.050 ( strona 26) do 500 obrotów Sterowanie pompą cyrkulacyjną na życzenie. Wykonać okablowanie analogicznie do Podłączanie regulatora do układu elektronicznego ( strona 8). 2. Połączyć przewód od zewnętrznego włącznika (przycisku) z zaciskami (0) i 6 (FB) wtyczki krawędziowej X4, którą dołączono do regulatora. 3. Podłączyć wtyczkę krawędziową do gniazda X4 płyty elektronicznej. 6 Obsługa 6. Zasada obsługi produktu Zasada obsługi oraz możliwości odczytu i obsługi na poziomie użytkownika zostały opisane w instrukcji obsługi. Przegląd możliwości odczytu i ustawień na poziomie instalatora można znaleźć w punkcie Przegląd struktury menu poziomu instalatora ( strona 37). 6.. Wywoływanie poziomu instalatora Ostrożnie! Ryzyko strat materialnych niefachowej obsługi! Niefachowe ustawienia w poziomie instalatora mogą spowodować szkody i zakłócenia działania instalacji grzewczej. Z dostępu do poziomu instalatora wolno korzystać wyłącznie autoryzowanym instalatorom. Wskazówka Poziom instalatora jest zabezpieczony hasłem przed dostępem osób nieupoważnionych.. Nacisnąć jednocześnie i ( i ). Na wyświetlaczu pojawia się menu. 2. Przewijać tak długo za pomocą lub, aż pojawi się pozycja menu Poziom instalatora. 3. Potwierdzić przyciskiem (OK). Na wyświetlaczu pojawia się tekst Podaj kod i wartość Ustawić przy pomocy lub wartość 7 (kod). 5. Potwierdzić przyciskiem (OK). Pojawia się poziom instalatora wraz z wyborem pozycji menu. 6.2 Monitoring (kody stanu) Menu Monitoring Kody stanu na wyświetlaczu informują o aktualnym stanie eksploatacyjnym produktu. Kody stanu - przegląd ( strona 42) Kody stanu - przegląd _03 ecotec plus Instrukcja instalacji i konserwacji 9

20 7 Uruchomienie 6.3 Programy testowe Dodatkowo oprócz asystenta instalacji przy uruchomieniu, konserwacji i usuwaniu usterek można wywołać również programy testowe. Menu Poziom instalatora Programy testowe Oprócz Menu funkcyjne, można znaleźć tam pozycje Autotest układu elektronicznego i Kontrola grupy gazów, jak również Programy kontrolne ( strona 22). 7 Uruchomienie 7. Pomocnicze przyrządy serwisowe Podczas uruchomienia potrzebne są następujące przyrządy kontrolne i pomiarowe: Analizator spalin (pomiar CO 2 Manometr cyfrowy lub U-rurkowy Wkrętak do śrub z rowkiem, mały Klucz imbusowy 2,5 mm 7.2 Wykonanie pierwszego uruchomienia Uruchomienie po raz pierwszy musi zostać wykonane przez technika serwisu technicznego lub instalatora autoryzowanego. Lista kontrolna pierwszego uruchomienia ( strona 47) Wykonać pierwsze uruchomienie zgodnie z listą kontrolną w Załączniku. Wypełnić listę kontrolną i podpisać ją. 7.3 Uzdatnianie wody grzewczej Dopuszczalna twardość wody Wskazówka Skontaktować się z lokalnym zakładem wodociągowym, aby uzyskać więcej informacji na temat jakości wody. Przy uzdatnianiu wody używanej do napełniania i uzupełniania, przestrzegać obowiązujących przepisów krajowych i zasad technicznych. Jeżeli krajowe przepisy i zasady techniczne nie stawiają surowszych wymogów, obowiązują następujące zasady: Wodę grzewczą należy uzdatnić, jeżeli suma ilości wody do napełniania i uzupełniania podczas całego okresu eksploatacji układu przekracza trzykrotnie pojemność znamionową instalacji grzewczej, jeżeli podane wartości graniczne nie są zachowane, według wykresu Uzdatnianie wody grzewczej w dodatku. Niebezpieczeństwo! Ryzyko strat materialnych wskutek dużej twardości wody grzewczej, silnie korodującej lub zawierającej szkodliwe środki chemiczne! Nieodpowiednia woda grzewcza uszkadza uszczelki i przepony, zapycha części produktu, przez które przepływa woda, zapycha instalację grzewczą i powoduje jej głośną pracę. Woda grzewcza musi mieścić się w wartościach granicznych w zależności od pojemności układu i w razie potrzeby musi być uzdatniana. Dodatkowo obowiązują krajowe przepisy dotyczące uzdatniania wody. Do uzdatniania zalecamy urządzenia do uzdatniania działające na zasadzie osmozy odwróconej. Zarówno podczas pierwszego napełnienia jak i podczas ewentualnego uzupełniania należy uzdatnić wodę. Uzdatnić wodę według wykresu Uzdatnianie wody grzewczej w dodatku. Dopuszczalna zawartość soli Przewodność elektryczna przy 25 C Cechy wody grzewczej Jednostka niska zawartość soli średnia zawartość soli μs/cm < Wygląd Brak osadów Odczyn ph przy 25 C 8,2 0,0 ) 8,2 0,0 ) Tlen mg/l < 0, < 0,02 ) w przypadku aluminium lub stopów aluminium, zakres odczynu ph jest ograniczony do 6,5-8,5. Ostrożnie! Ryzyko szkód materialnych wskutek wzbogacenia wody grzewczej za pomocą niewłaściwych środków zapobiegających zamarzaniu i antykorozyjnych! Środki chroniące przed mrozem i korozją mogą powodować zmiany w uszczelkach, hałasy podczas pracy centralnego ogrzewania oraz ew. inne szkody następcze. Nie używać nieodpowiednich środków do ochrony przed mrozem i korozją. W przypadku prawidłowego zastosowania poniższych produktów w produktachvaillant, dotychczas nie stwierdzono jednak żadnych niezgodności. Przy zastosowaniu koniecznie przestrzegać instrukcji producenta dodatku. Wskazówka Vaillant nie ponosi odpowiedzialności za działanie i skuteczność dodatków w pozostałej części systemu grzewczego. 20 Instrukcja instalacji i konserwacji ecotec plus _03
