1 SPIS TREŚCI DO PROJEKTU WYKONAWCZEGO REMONTU POMIESZCZEŃ KUCHNI W PAWILONIE I, II, III POLEGAJĄCEJ NA WYKONANIU ROBÓT BUDOWLANYCH W KOMPLEKSIE 909 I 90 WSZUR W LĄDKU ZDROJU PAWILON NR I STRONA TYTUŁOWA SPIS TREŚCI WYKAZ RYSUNKÓW OPIS TECHNICZNY PRZEDMIOT INWESTYCJI, ZAKRES ZAMIERZENIA ORAZ KOLEJNOŚĆ REALIZACJI OBIEKTÓW ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU PROJEKTOWANE ZAGOSPODAROWANIE TERENU ZALECENIA PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU BUDOWLANEGO CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE STAN ISTNIEJĄCY FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU ROZBIÓRKI I PRACE REMONTOWE ROZBIÓRKA I REMONT POSADZEK POSADZKI NA GRUNCIE POSADZKI NA PARTERZE POSADZKA POD KOMORĄ CHŁODNICZĄ KANAŁY TECHNICZNE PODPOSADZKOWE POSADZKA NAD KANAŁAMI TECHNICZNYMI W POZIOMIE PIWNIC POSADZKA PODSZYBIA UWAGI I ZALECENIA ROZBIÓRKI ŚCIAN I STROPÓW DEMONTAŻ ISTNIEJĄCEJ I MONTAŻ NOWEJ STOLARKI OKIENNEJ I DRZWIOWEJ STOLARKA DRZWIOWA STOLARKA OKIENNA STUDZIENKI OKIENNE TYNKI I OKŁADZINY WEWNĘTRZNE Strona

2 8.5. UWAGI KOŃCOWE ROZWIĄZANIA MATERIAŁOWE STROPY SCHODY WEWNĘTRZNE ŚCIANY ZEWNĘTRZNE I WEWNĘTRZNE NOŚNE ŚCIANY WEWNĘTRZNE DZIAŁOWE DACH IZOLACJE P. WILGOCIOWE IZOLACJA POSADZEK NA GRUNCIE IZOLACJE ELEMENTÓW ZAGŁĘBIONYCH, PONIŻEJ POSADZKI PIWNIC IZOLACJE POZIOME, PRZECIWWILGOCIOWE POSADZEK I ŚCIAN W POMIESZCZENIACH MOKRYCH Z PŁYNNEJ FOLII STOLARKA OKIENNA I DRZWIOWA STOLARKA DRZWIOWA STOLARKA OKIENNA PODOKIENNIKI IZOLACJE TERMICZNE OKŁADZINY ZEWNĘTRZNE OBRÓBKI BLACHARSKIE ODWODNIENIE DACHU POSADZKI PODŁOŻA POD POSADZKI POSADZKI POLIURETANOWE POSADZKI Z PŁYTEK GRESOWYCH PARKIET DREWNIANY LISTWY DYLATACYJNE TYNKI I OKŁADZINY WEWNĘTRZNE, ZABEZPIECZENIA ROBOTY MALARSKIE KOMORA CHŁODNICZA SUFITY PODWIESZONE... 6 Strona 3

3 9.6.. SUFITY W POMIESZCZENIACH KUCHENNYCH O PODWYŻSZONEJ WILGOTNOŚCI POWIETRZA (ZGODNIE Z RYSUNKAMI SUFITÓW) SUFITY W POMIESZCZENIACH O OBNIŻONEJ WILGOTNOŚCI POWIETRZA (ZGODNIE Z RYSUNKAMI SUFITÓW) SUFITY PODWIESZANE W POMIESZCZENIACH SUCHYCH ELEMENTY DEKORACYJNE UWAGI I ZALECENIA Strona 4

4 WYKAZ RYSUNKÓW NR RYS. OPIS SKALA ARCHITEKTURA P.A-0 PAWILON I, II SYTUACJA :500 P.A-0 PAWILON I ELEWACJA POŁUDNIOWO WSCHODNIA :00 P.A-03 PAWILON I ELEWACJA PÓŁNOCNO WSCHODNIA :00 P.A-04 PAWILON I ELEWACJA POŁUDNIOWO ZACHODNIA :00 P.A-05 PAWILON I KUCHNIA ZALEZNA RZUT PIWNIC :50 P.A-06 PAWILON I KUCHNIA ZALEŻNA RZUT PARTERU :50 P.A-07 PAWILON I KUCHNIA ZALEŻNA PRZEKRÓJ A-A :50 P.A-08 PAWILON I KUCHNIA ZALEŻNA PRZEKRÓJ B-B :50 P.A-09 PAWILON I KUCHNIA ZALEŻNA SUFITY PODWIESZANE RZUT :50 PIWNIC P.A-0 PAWILON I KUCHNIA ZALEŻNA SUFITY PODWIESZANE RZUT :50 PARTERU P.A- PAWILON I - PRZEBICIA :00 P.A- PAWILON I - NADPROŻE :0 P.Z-0 PAWILON I ZESTAWIENIE STOLARKI DRZWIOWEJ I OKENNEJ :00 P.Z-0 PAWILON I ZESTAWIENIE WYPOSAŻENIA ZAŁĄCZNIKI Strona 5

5 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO PAWILON NR I. Przedmiot inwestycji, zakres zamierzenia oraz kolejność realizacji obiektów. Przedmiotem inwestycji jest modernizacja pomieszczeń zapleczy kuchennych w Pawilonach I, II i III w kompleksie 909 i 90 3 Wojskowego Szpitala Uzdrowiskowo- Rehabilitacyjnego w Lądku Zdroju. Inwestycja jest zamierzeniem jednozadaniowym lecz może być realizowana etapowo. I etap Wykonanie robót budowlanych w Pawilonie II II etap Wykonanie robót budowlanych w Pawilonie I III etap Wykonanie robót budowlanych w Pawilonie III Kolejność realizacji zamierzenia inwestycyjnego może być zmieniona w zależności od decyzji inwestora.. Istniejący stan zagospodarowania terenu. Przedmiotowy teren obejmuje działkę nr 35/ przy ulicy Jadwigi. Teren jest nachylony spadkiem w kierunku południowym. Teren jest w pełni zagospodarowany. Istniejące ciągi piesze oraz utwardzone place są wystarczające dla zapewnienia prawidłowej obsługi pomieszczeń zaplecza kuchennego. Do obiektu zapewniony jest dogodny dojazd poprzez drogę dojazdową oraz parking i utwardzone place umożliwiające czasowy postój samochodów dostawczych. Na terenie znajduje się wydzielone miejsce do gromadzenia odpadów bytowych. 3. Projektowane zagospodarowanie terenu. W ramach projektu nie przewiduje się zmian w istniejącym zagospodarowaniu terenu. Nawierzchnie uszkodzone w trakcie prowadzenia robót budowlanych należy odtworzyć. W razie konieczności w miejscu montażu dodatkowych drzwi zewnętrznych należy dostosować poziom istniejących nawierzchni do poziomu progu drzwi. Odtworzone nawierzchnie nie powinny tworzyć uskoków i progów o wysokości powyżej,0cm i powinny zapewniać bezpieczeństwo użytkowania. 3. Zalecenia. Zaleca się naprawę nawierzchni zewnętrznej łącznie z podbudową schodów i pochylni w strefie wejścia głównego do piwnic. Ze względu na rozległe zawilgocenie ścian zewnętrznych podziemnych od strony zbocza (północnywschód) zaleca się wykonanie drenażu wokół budynku oraz wykonanie hydroizolacji zewnętrznych ścian fundamentowych. Zaleca się gruntowną przebudowę istniejących wyrzutni/ czerpni terenowych. Powyższe zalecenia powinny być objęte odrębnym projektem. 4. Przeznaczenie i program użytkowy obiektu budowlanego. Projektem modernizacji zostały objęte pomieszczenia bloków żywieniowych trzech obiektów 3 Wojskowego Szpitala Uzdrowiskowo-Rehabilitacyjnego. Szpital zajmuje się głównie leczeniem schorzeń narządów ruchu. Z każdym rokiem wzrasta zapotrzebowanie na leczenie poszpitalne i rehabilitację oraz lecznictwo długoterminowe ze względu na położenie i zasoby unikalnych źródeł wód radonowo fluorkowo - siarkowych. Strona 6

6 W wyniku inwestycji zostanie zmodernizowana baza zaplecza szpitalnego kuchnia wraz z zapleczem w Pawilonie II, pomieszczenia kuchni zależnej wraz z niezbędnym zapleczem w Pawilonie I oraz pomieszczenia wydawalni posiłków w Pawilonie III. Planowana modernizacja ma na celu poprawę stanu technicznego oraz usprawnienie systemu funkcjonowania obiektów. Planowana modernizacja pozwoli na dostosowanie wszystkich pomieszczeń będących przedmiotem opracowania do obowiązujących wymogów sanitarnych i BHP a także na dostosowanie ich do norm HACCP, GHP i GMP. Planowanym efektem inwestycji jest modernizacja bloków żywieniowych pomieszczeń kuchni o zdolności produkcji min. 600 posiłków (śniadanie, obiad, kolacja) dziennie. 5. Charakterystyczne parametry techniczne. Powierzchnia użytkowa: ZESTAWIENIE POMIESZCZEŃ - PIWNICE Nr pom. Nazwa pomieszczenia powierzchnia -.0 klatka schodowa 3. m² -.0 pomieszczenie techniczne/ wentylatornia m² -.03 komunikacja 6.89 m² -.04 mycie i dezynfekcja jaj 0.94 m² -.05 magazyn pieczywa 0.35 m² -.06 magazyn brudnej bielizny 4.0 m² -.06a pomieszczenie gospodarcze 3.47 m² -.07 pomieszczenie pomocnicze 3.5 m² -.08 magazyn żywności 7.73 m² -.09 chłodnia.75 m² -.0 zmywalnia pojemników transportowych 3.35 m² -. zmywalnia wózków transportowych 8.55 m² -. magazyn czystych pojemników 7.93 m² -.a wydawalnia termosów 4.4 m² -.3 magazyn zasobów 4.5 m² -.4 szatnia 6.56 m² -.4a szatnia 6.56 m² -.5a sanitariaty 4.4 m² -.5b wc.0 m² -.6a pokój socjalny 0.54 m² -.6b pomieszczenie biurowe 6.38 m² -.7a sanitariaty 4.9 m² -.7b wc. m² -.8 pomieszczenie na odpady 6.9 m² -.8a pomieszczenie mycia pojemników 6.9 m² -.9 wiatrołap 3. m² SUMA: m² ZESTAWIENIE POMIESZCZEŃ - PARTER Nr pom. Nazwa pomieszczenia powierzchnia 0.0 zmywalnia naczyń stołowych 8.43 m² 0.0 kuchnia i wydawalnia m² 0.03 pomieszczenie pomocnicze 3.55 m² 0.04 rozdzielnia kelnerska 7.83 m² 0.05 jadalnia m² Strona 7

7 0.06 klatka schodowa 6.7 m² SUMA m² 6. Stan istniejący. W pawilonie I na parterze znajduje się wydawalnia posiłków z pomieszczeniami towarzyszącymi o pow. ~30,0 m oraz jadalnia o pow. ~75,0 m. W skład zaplecza kuchennego wchodzą także pomieszczenia pomocnicze i magazynowe w piwnicy. W piwnicy znajdują się pomieszczenia magazynowe i pomocnicze. Stan techniczny wykończenia pomieszczeń jest zły i średni. Zagrzybienie i zawilgocenie ścian fundamentowych. Zagrzybienie i zawilgocenie ściany zewnętrznej jadalni. Liczne ubytki w posadzce. System wentylacji jest niewydolny. Zaplecze sanitarne wymaga modernizacji z dostosowaniem do obowiązujących przepisów. 7. Forma architektoniczna i funkcja obiektu. W modernizowanych obiektach nie przewiduje się zasadniczych zmian elewacyjnych ani innych wpływających na zewnętrzną formę budynku. W Pawilonie I wprowadzone zostały dodatkowe, zewnętrzne otwory drzwiowe. Wymianie podlega stolarka okienna w obrębie wszystkich pomieszczeń bloku żywieniowego, zgodnie z uzgodnieniem z z Wojewódzkim Urzędem Ochrony Zabytków z dnia r. 8. Rozbiórki i prace remontowe. 8. Rozbiórka i remont posadzek Posadzki na gruncie. Przewiduje się rozbiórkę istniejących posadzek na gruncie do warstwy podbudowy betonowej. Projekt zakłada pozostawienie istniejącego podłoża betonowego, które stanowić będzie podstawę do projektowanych warstw izolacji i warstw posadzkowych. W trakcie robót rozbiórkowych inspektor nadzoru wraz z projektantem ocenią stan istniejącego podłoża i podejmą decyzję o jego ewentualnej naprawie lub pozostawieniu bez zmian. W miejscach prowadzenia podposadzkowych instalacji sanitarnych (prowadzonych w wykopie pod istniejącą warstwa podłoża betonowego) należy wylać nową warstwę betonu C8/0 o gr. min. 0,0cm Posadzki na parterze. Istniejące warstwy posadzek należy rozebrać do konstrukcji stropu. Wierzchnie warstwy posadzek wykonywać zgodnie z rysunkami rzutów i przekrojów. Istniejącą posadzkę jadalni należy poddać cyklinowaniu. Wszystkie uszkodzone elementy posadzki wymienić uszkodzone sczerniałe deszczułki parkietowe oraz cały cokół. Parkiet oraz cokół zabezpieczyć lakierem tworzącym twardą powłokę o właściwościach antypoślizgowych (min. 3 warstwy). Lakier powinien być przeznaczony do pomieszczeń narażonych na intensywne użytkowanie Posadzka pod komorą chłodniczą. Posadzkę należy rozebrać w całości łącznie z podbudową. Na warstwie betonu C8/0 o gr. min. 0,0cm należy wykonać hydroizolację (uszczelniająca masa bitumiczna) oraz izolację z polistyrenu ekstrudowanego o gr. min. 0,0cm. Wylewkę z betonu C0/5 o gr. min. 8,0 cm wykonywać na folii separacyjnej. Warstwy posadzki pod komorą należy rozliczyć w taki sposób, aby uzyskać powierzchnię bez uskoków w stosunku do pomieszczenia sąsiedniego. Należy uzyskać szczelne połączenie po obwodzie pomieszczenia na styku posadzki ze ścianami komory modułowej Kanały techniczne podposadzkowe. Projektowane kanały techniczne biegną częściowo po trasie kanałów istniejących. Po wykonaniu rozbiórek warstw posadzkowych, kanały istniejące biegnące po trasie kanału projektowanego Strona 8

8 należy w całości wymienić. Kanały należy wykonywać z betonowych elementów prefabrykowanych bezpośrednio pod warstwą betonu podkładowego min. C8/0 (B0), o gr. min. 0,0cm. Elementy prefabrykowane układać na podbudowie z betonu C8/0 gr. 0,0 cm i na izolacji z uszczelniającej masy bitumicznej. Analogiczna masę należy zastosować do izolacji kanałów. Kanały należy w całości zaizolować hydroizolacją (uszczelniająca masa bitumiczna np. SUPERFLEX 0 f. Deiterman). Kanały przekrywać prefabrykowanymi płytami żelbetowymi. Dojścia rewizyjne od strony wnętrza pomieszczeń powinny być realizowane na odcinakach nie dłuższych niż 6,0m. Nowe kanały realizować w sposób analogiczny Posadzka nad kanałami technicznymi w poziomie piwnic. Podbudowę posadzki z betonu C8/0 (B0) o gr. min. 0,0cm wykonywać bezpośrednio na zaizolowanych płytach przekryciach kanałów technicznych. Warstwy wierzchnie wg rysunków przekrojów i rzutów Posadzka podszybia. Posadzkę podszybia należy wykonać na poziomie zgodnym z wymaganiami producenta dźwigów. Wg przyjętego systemu, poziom podszybia powinien znajdować się 40,0cm poniżej posadzki piwnic. W zagłębieniu istniejącego szybu, należy wykonać hydroizolację ciągłą z uszczelniającej masy bitumicznej naprawczej np. SUPERFLEX 0 f. Deitermano gr. min. 4,0mm. Istniejące zagłębienie wypełnić do wymaganego poziomu betonem B0. Hydroizolację szybu wykonać do poziomu ~30,0cm ponad poziom posadzki piwnicy i połączyć w sposób ciągły z izolacją posadzki Uwagi i zalecenia Nowe posadzki należy wykonywać w taki sposób, aby uzyskać na całej powierzchni - łącznie z klatką schodową - jeden poziom (bez uskoków). Maksymalna wysokość progów może wynosić,0cm. Prace polegające na wykonaniu hydroizolacji należy prowadzić w warunkach suchych. Należy przestrzegać ściśle zaleceń producenta zastosowanego producenta hydroizolacji, tak aby uzyskać ciągłą i szczelną powłokę. Projektowane hydroizolacje w ramach remontu pomieszczeń kuchennych nie zapewnią pełnej ochrony elementów budowlanych przed działaniem wód gruntowych i napływowych. Zaleca się wykonanie drenażu zewnętrznego oraz zabezpieczenie zewnętrznych powierzchni ścian fundamentowych oraz stropu nad pomieszczeniem technicznym (wentylatornia) przed przenikaniem wilgoci. W tym celu zaleca się wykonanie hydroizolacji z uszczelniającej masy bitumicznej odpornej na starzenie się, wodę i wszystkie normalnie występujące w gruncie substancje agresywne, aż do stopnia "mocno agresywne" według normy DIN Masa ta powinna być przeznaczona do zastosowania na płaszczyznach stykających się bezpośrednio z gruntem, istniejących murach, wysokoplastyczna, odporna na rysy i pęknięcia, np. SUPERFLEX 0. Prace te powinny zostać wykonane i zaprojektowane wg odrębnego zadania związanego z remontem elewacji. 8.. Rozbiórki ścian i stropów. W projekcie zaznaczono przebicia istniejących stropów i ścian. Na rys. P.A- oraz P.A- podano zastosowane kształtowniki do wykonania przesklepień w projektowanych otworach drzwiowych oraz sposób ich realizacji. Każdorazowo w razie wątpliwości związanych z bezpieczeństwem konstrukcji podczas robót rozbiórkowych należy konsultować się z Projektantem. W części rysunkowej projektu podano także miejsca przewidywanych wymianów w stropach w miejscach projektowanych przebić. Dokładne rozwiązanie przebić przez stropy zostanie podane na etapie realizacji budowy, po odsłonięciu elementów nośnych stropów. Ściany jadalni, a także ściany fundamentowe oraz strop wentylatorni, należy odgrzybić i osuszyć przed wykonaniem prac tynkarskich, malarskich i okładzinowych. Uszkodzone fragmenty ścian przemurować Demontaż istniejącej i montaż nowej stolarki okiennej i drzwiowej Stolarka drzwiowa. Przewiduje się wykucie i demontaż całej stolarki drzwiowej. Minimalne, zaprojektowane wymiary drzwi w świetle przejścia wynoszą szer. 90,0cm, wys.,0m. W związku z powyższym istniejące Strona 9

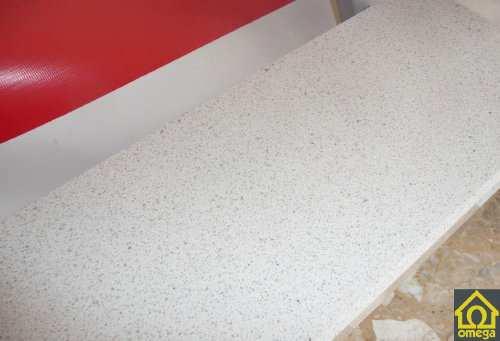

9 otwory, po demontażu drzwi, należy poszerzyć i ew. podwyższyć (inwentaryzacja wysokości otworów może nastąpić dopiero po skuciu warstw posadzkowych). Należy przyjąć zasadę, że pozostawione nadproża muszą mieć po ewentualnym poszerzeniu otworu, minimalne oparcie 5,0 cm. W innym przypadku nadproże należy wymienić na odpowiednio dłuższe. Decyzje w tej sprawie podejmuje Projektant z Inspektorem nadzoru Stolarka okienna. Planuje się wymianę istniejącej stolarki okiennej w obrębie całego bloku żywieniowego. Wymianie podlegają także podokienniki (parapety) wewnętrzne i w razie konieczności ( w przypadku uszkodzenia) zewnętrzne Studzienki okienne. W ramach niniejszego projektu, przewiduje się demontaż istniejącej stolarki okiennej w studzienkach okiennych, w pomieszczeniach piwnic. Zaprojektowano zamurowanie otworów. Zamurowania należy zakotwić dwustronnie w ścianach istniejących najlepiej poprzez strzępia. Ściana od zewnątrz powinna być otynkowana oraz zabezpieczona bitumiczną masą uszczelniającą (np. SUPERFLEX 0). Zagłębienie należy wypełnić piaskiem z pospółka i zagęścić. Wierzchnie warstwy realizować zgodnie z systemem nawierzchni zewnętrznej - uzupełnienie nawierzchni istniejącej. Należy zapewnić odprowadzenie wody napływowej z zagłębienia poprzez wykonanie przepustów lub demontaż ścianek studzienek Tynki i okładziny wewnętrzne. Wszystkie istniejące tynki i okładziny (ceramiczne, kamionkowe), należy skuć. Usunąć zmurszałe i wykruszone spoiny w ścianie. Ewentualne uszkodzenia ścian naprawić i uzupełnić. Powierzchnie ścian oczyścić. Na tak przygotowane powierzchnie można nakładać grunty, tynki, okładziny zgodnie z projektem Uwagi końcowe. Wszystkie wymiary należy bezwzględnie bardzo dokładnie sprawdzić na budowie przed zamówieniem stolarki. Wszelkie uszkodzenia istniejącej okładziny kamiennej powstałe w trakcie robót budowlanych należy odtworzyć. Modernizacja elewacji budynku jest objęta odrębnym projektem. 9. Rozwiązania materiałowe. 9.. Stropy. Konstrukcja stropów istniejąca. Wzmocnienia stalowe w miejscach projektowanych pionów instalacyjnych. 9.. Schody wewnętrzne. Schody wewnętrzne - istniejące Ściany zewnętrzne i wewnętrzne nośne. Ściany istniejące. Projektowane uzupełnienia - murowane z bloczków silikatowych. Zamurowanie ściany fundamentowej z bloczków betonowych Ściany wewnętrzne działowe. Zaprojektowano uzupełnienia ścianek i zamurowania z bloczków silikatowych. Nowe ścianki działowe zaprojektowano w systemie płyt cementowych na ruszcie, gr płyt,5mm płytowanie obustronne, podwójne. Ścianki izolowane wełną mineralną o grubości dostosowanej do gr. profilu, wynikającej z grubości ściany oznaczonej na rzucie. Należy stosować płyty cementowe odporne w 00% na wilgoć, niepalne (klasa A), nie zawierające żadnych szkodliwych dla zdrowia człowieka składników. W projekcie zastosowano płyty z rdzeniem wykonanym z cementu portlandzkiego, dodatkowo obustronnie zbrojone siatką z włókna szklanego. Płyty posiadają docinane końcówki i wzmocnione krawędzie. Płyty maja zastosowanie zwłaszcza w pomieszczeniach o znacznej wilgotności oraz tam gdzie występuje wysoka temperatura i inne niekorzystne warunki również akustycznie. Płyty nie Strona 0

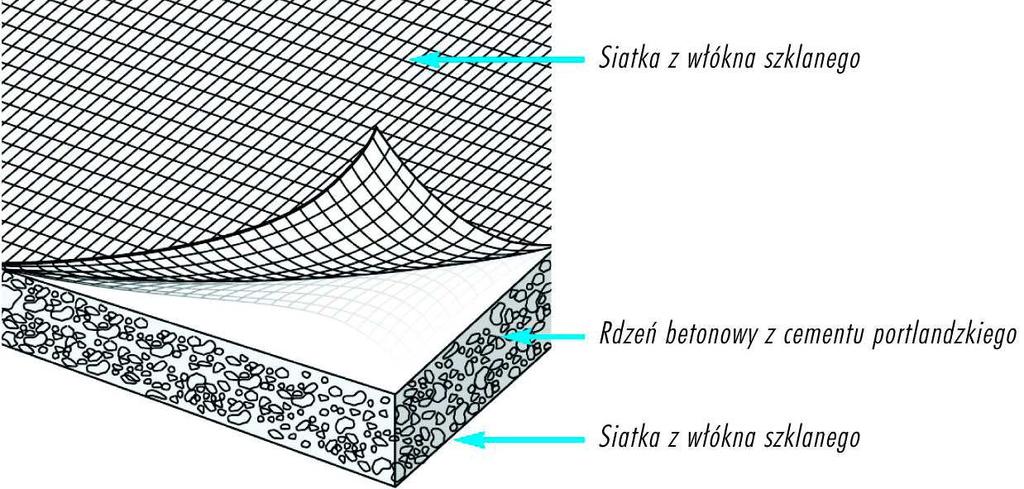

10 stanowią podłoża do wzrostu pleśni i nie ulegają procesom rozkładowym dzięki czemu można je stosować w miejscach, w których użycie płyt na bazie gipsu nie jest możliwe. Parametry płyt: Gęstość suchego materiału surowego - ok. 050 kg/m3 Ciężar - ok. 5 kg/m Wytrzymałość na zginanie - 6, N/mm Płyty należy montować na systemowym szkielecie metalowym wg instrukcji producenta. Należy stosować narożniki, masy uszczelniające, chemię zgodną z przyjętym systemem. Wszystkie narożniki wypukłe zabezpieczać narożnikami perforowanymi. Styki płyt zabezpieczać siatką. Do klejenia narożników i siatki nie stosować gipsu, lecz systemową gładź cementową. Przykładowy system spełniający wymagania Aguapanel Indoor, f. Knauf Dach. Dach - konstrukcja i pokrycie istniejące Izolacje p. wilgociowe Izolacja posadzek na gruncie. Izolacja posadzek x papa termozgrzewalna, układana na istniejącym lub naprawionym podłożu. Izolacje układać z wywinięciem papy na ściany na wysokość równą grubości warstw posadzkowych Izolacje elementów zagłębionych, poniżej posadzki piwnic. Izolacja elementów (szybów dźwigów, kanałów technicznych, zamurowań ścian fundamentowych) z uszczelniającej masy bitumicznej gr. 4,0 mm odpornej na starzenie się, wodę i wszystkie normalnie występujące w gruncie substancje agresywne, aż do stopnia "mocno agresywne" według normy DIN Masa ta powinna być przeznaczona do zastosowania na płaszczyznach stykających się bezpośrednio z gruntem, istniejących murach, wysokoplastyczna, odporna na rysy i pęknięcia, np. SUPERFLEX 0. Jest to elastyczna, modyfikowana polimerami, grubowarstwowa masa uszczelniająca niezawierająca rozpuszczalników mająca właściwości mostkowania rys. Masa musi mieć właściwości predysponujące do zastosowań na wszystkich podłożach mineralnych, do zastosowań na podłożach suchych i lekko wilgotnych, do zastosowań na powierzchniach pionowych i poziomych, zarówno przy obciążeniu wilgocią jak i wodą pod ciśnieniem (wymagane jest poprawne rozwiązanie konstrukcji, umożliwiające przeniesienie przez podłoże parcia wody). Przed wykonaniem robót hydroizolacyjnych należy określić czy występuje obciążenie wilgocią (wilgoć gruntowa, niezalegająca woda opadowa) czy wodą wywierającą parcie hydrostatyczne (zalegająca woda opadowa, poziom wody gruntowej powyżej poziomu posadowienia). Sposób wykonania hydroizolacji zależy od warunków gruntowo-wodnych. Jeżeli producent systemu tego wymaga, przygotowane podłoże musi zostać zagruntowane. Wykonywanie Hydroizolacji należy prowadzić zgodnie z instrukcja producenta systemu Izolacje poziome, przeciwwilgociowe posadzek i ścian w pomieszczeniach mokrych z płynnej folii. W pomieszczeniach mokrych izolacja podpłytkowa z płynnej folii. Przed ułożeniem okładzin ceramicznych na ścianach i posadzkach w pomieszczeniach mokrych należy wykonać powłokę Strona

11 uszczelniającą z płynnej folii a w narożnikach pionowych i poziomych wklęsłych, stosować taśmy uszczelniające w systemie płynnej folii. W miejscach przejść przez d stropy przewodów instalacji kanalizacyjnej, wodociągowej i kanałów wentylacyjnych, należy stosować systemowe połączenia folii Stolarka okienna i drzwiowa Stolarka drzwiowa. W projekcie przyjęto stolarkę drzwiową o parametrach technicznych dostosowanych do przeznaczenia poszczególnych pomieszczeń. Zaprojektowano drzwi zewnętrzne i wejściowe stalowe, ocieplone, malowane proszkowo. Kolorystyka drzwi zewnętrznych zgodnie z rysunkami elewacji. Drzwi wewnętrzne zgodnie z opisem na rzutach i zestawieniem stolarki. Wszystkie okucia drzwi zamki łazienkowe, klamki, szyldy metalowe. Przyjętą zasadę dostępu do pomieszczeń, systemu zamknięć oraz drzwi objętych systemem jednego klucza należy ostatecznie ustalić z Inwestorem w trakcie prowadzenia prac Stolarka okienna. Zaprojektowano okna z profili PCV ciepłych z szybami float termo plus o współczynniku k =, W/mK, profile kmin. =,55 W/mK. Szklenie szkłem bezpiecznym P. Zgodnie z zastrzeżeniami Wojewódzkiego Konserwatora Zabytków należy odtworzyć dokładnie istniejące podziały okienne z zachowaniem wymiarów i proporcji szprosów tak, aby przedmiotowe działanie odbyło się z jak najmniejszą szkoda dla zabytkowego budynku Podokienniki. Podokienniki w pomieszczeniach z okładziną z płytek ceramicznych, należy wykonać w formie licowania ościeży. Należy stosować listwy narożnikowe kątowe ze stali nierdzewnej, wtopione. W pomieszczeniach bez okładziny ściennej ceramicznej należy zastosować podokienniki wewnętrzne z konglomeratu kamiennego w kolorze białym/popielatym, faktura kamienia drobnoziarnista, polerowane gr. min.,5 cm. Brzegi podokienników zaokrąglone lub fazowane. Podokienniki powinny wystawać poza lico ściany na ~3,0 cm. Konglomerat jest produktem przemysłowym powstałym przez technologiczne połączenie wyselekcjonowanych odłamków naturalnego kamienia (ok. 95% masy) ze specjalnymi żywicami poliestrowymi (ok. 5% masy) stanowiącymi spoiwo dla tego materiału. Podokiennik z konglomeratu faktura drobnoziarnista Izolacje termiczne. Posadzki izolowane płytami ze styropianu ESP 00 i płytami z polistyrenu ekstrudowanego (komory chłodnicze). Grubość płyt min. 0,0 cm Okładziny zewnętrzne. Okładziny iistniejące - nie są objęte opracowaniem. Strona

12 9.0. Obróbki blacharskie. Istniejące - nie są objęte opracowaniem. Należy wykonać parapety zewnętrzne z blachy powlekanej gr. 0,7mm, w kolorze stolarki okiennej, których szerokość należy dostosować do grubości warstwy tynku termoizolacyjnego elewacji (odrębne opracowanie). 9.. Odwodnienie dachu. Odwodnienie dachu - iistniejące - nie jest objęte opracowaniem. 9.. Posadzki. Zaprojektowano posadzki z materiałów antypoślizgowych, nienasiąkliwych, wytrzymałych mechanicznie, umożliwiające łatwe utrzymanie czystości. Wszystkie kratki ściekowe w posadzkach ze stali nierdzewnej Podłoża pod posadzki. Podłoże pod posadzki powinno mieć minimalną gr.5,0 cm. Jednakże ze względów wykonawczych, należy przyjąć min. gr. 8,0 cm. W celu wyrównania poziomów posadzki ceramicznej i żywicznej w pomieszczeniach pod posadzkę żywiczną należy wykonać podłoże gr. 9,0 cm. Podłoże z betonu C0/5. Podłoże pod posadzkę żywiczną powinno być zacierane na gładko mixokretem. Podłoże powinno mieć wyprofilowane spadki do kratek ściekowych. Podłoże powinno być idealnie równe i nie może mieć żadnych wgłębień i nierówności!! Zaleca się dodanie polipropylenowych włókien do betonu w celu poprawy jego właściwości Posadzki poliuretanowe. W pomieszczeniach kuchennych, produkcyjnych (wg oznaczeń na rzutach) zaprojektowano posadzki poliuretanowe z kolorowym kruszywem kwarcowym, gr. 6,0mm. Kolor VG4 wg UniQuartz Indumix (np. posadzka UCRETE HPQ, f. Basf). Posadzka ta jest odporna na działanie środków chemicznych, kwasów, nieprzepuszczalna, łatwa w czyszczeniu, odporna na uszkodzenia mechaniczne, odporna na zaplamienia, odporna na poślizg - klasa R, odporność mechaniczna AR0,5, odporność na zużywanie się B>,0. Posadzki należy wykończyć cokolikiem wys. ~0,0 cm połączonym z posadzka poprzez wyoblenie min.=30mm. Należy stosować systemowe rozwiązania (taśmy wzmacniające, grunty itp.) w miejscach newralgicznych narożniki, styki z kratkami ściekowymi itp Posadzki z płytek gresowych. Zaprojektowano posadzki z płytek gresowych ( pomieszczenia wg oznaczeń na rzutach) w formacie 30,0x30,0cm, impregnowanych w masie, odpornych na poślizg klasa min. R9, w obrębie natrysków min. R/ R0B, w kolorze szarym QZ3. Kolorystykę dobrano wg wzornika Nowa Gala, seria Quarzite. Za względu na konieczność układania na izolacji z płynnej folii, należy stosować klej elastyczny w systemie zastosowanej płynnej folii. Fugi należy wykonać z masy epoksydowej kwasoodpornej, wodoszczelnej, w kolorze jasnoszarym Parkiet drewniany. Istniejący parkiet po jego renowacji należy pomalować lakierem. Lakier powinien być przeznaczony do pomieszczeń narażonych na intensywne użytkowanie. Cokół drewniany, dębowy nowy powinien mieć wysokość min. 8,0 cm i mieć prosty profil z zaokrąglonym brzegiem Listwy dylatacyjne. Na styku różnego rodzaju posadzek należy stosować systemowe listwy np. SCHLUTER. Na styku posadzki ceramicznej i posadzki żywicznej np. profil RENO U ze stali nierdzewnej. Profil należy zamontować w trakcie kładzenia płytek. Na czas wykonywania pozostałych prac należy profil zabezpieczyć przed zabrudzeniem. Zabezpieczenie usunąć po wykonaniu wszystkich prac posadzkarskich. Na zakończeniu posadzek w drzwiach zewnętrznych należy zamontować np. profil SCHIENE ze stali nierdzewnej. Strona 3

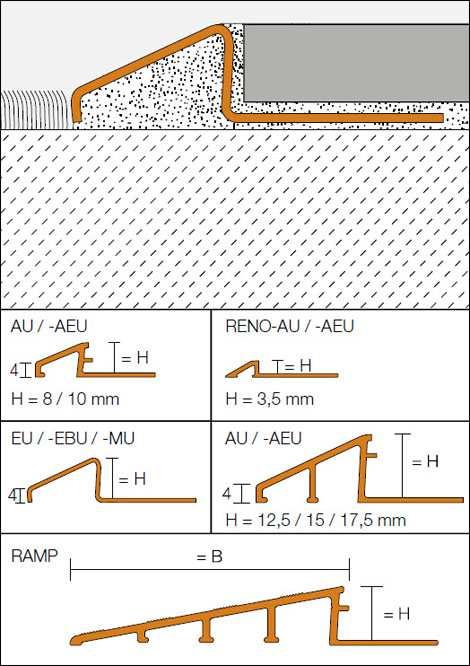

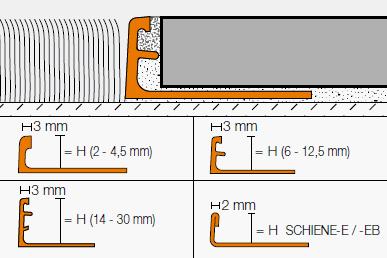

13 Profil RENO U Profil SCHIENE Strona 4

14 Wysokość profilu należy dostosować do grubości płytki. Wierzchnia warstwa posadzka żywiczna powinna być licowana z brzegiem profilu Tynki i okładziny wewnętrzne, zabezpieczenia. W pomieszczeniach przewidziano tynki cementowo-wapienne III kat. - na ścianach i stropach a także w pomieszczeniach z sufitami podwieszonymi. Wszystkie narożniki wypukłe należy zabezpieczyć narożnikami tynkarskimi, perforowanymi, zatopionymi w tynku. Pod powierzchnie przeznaczone do wyłożenia płytkami ceramicznymi należy wykonać tynk cementowo-wapienny II kat. W pomieszczeniach mokrych, pomieszczeniach kuchennych, produkcyjnych, sanitarnych zaprojektowano okładziny ceramiczne na pełną wysokość pomieszczenia. Zaprojektowano płytki ścienne szkliwione w formacie 0,0x0,0cm w kolorze RAL (tło), RAL (akcenty). Kolorystykę przyjęto wg wzornika Raco Object f. Lasselsberger. Płytki ścienne powinny być odporne na pochłanianie wilgoci. Za względu na konieczność układania na izolacji z płynnej folii, należy stosować klej elastyczny w systemie zastosowanej płynnej folii. Fugi należy wykonać z masy epoksydowej kwasoodpornej, wodoszczelnej, w kolorze popielatym. Pod płytkami należy wykonać izolację z folii płynnej. Na narożnikach wypukłych stosować kątowniki aluminiowe wtopione. Nie należy stosować narożników plastikowych. Wszystkie pionowe narożniki wypukłe w obrębie pomieszczeń bloku żywieniowego poza jadalnią, pomieszczeniem biurowym i zapleczem socjalnoszatniowym należy zabezpieczyć dodatkowo narożnikami ochronnymi ze stali nierdzewnej 40,0x40,0mm do wysokości,05m (jeden poziom z ościeżnicami drzwiowymi), np. f. CS Polska. Na ścianach najbardziej narażonych na uszkodzenia (wg oznaczeń na rysunkach) należy montować odboje ścienne ze stali nierdzewnej o szer. 5,0cm, góra na wysokości = 90,0cm, np., f. CS Polska. Narożnik wtopiony ścienny pod płytki, b=40,0 mm 9.4. Roboty malarskie. Wszystkie powłoki malarskie ścian w obrębie pomieszczeń bloku żywieniowego należy wykonywać z użyciem farb lateksowych odpornych na szorowanie w klasie min. III. Sufity malować farbą akrylową białą. Kolorystyka ścian w jadalni: ściany - S 50-Y wg wzornika NCS, dekoracje ścienne kolor biały Kolorystyka ścian w pozostałych pomieszczeniach: S 50-Y wg wzornika NCS 9.5. komora chłodnicza. Komory chłodnicze należy wykonywać jako systemowe. Przyjęto grubość paneli 80,0mm. Obudowa powinna obejmować ściany i strop komory oraz drzwi wejściowe. Izolacja posadzki powinna zapewniać utrzymanie pożądanej temperatury w komorze. Strona 5

15 9.6. Sufity podwieszone Sufity w pomieszczeniach kuchennych o podwyższonej wilgotności powietrza (zgodnie z rysunkami sufitów). Należy stosować systemowy sufit podwieszany akustyczny w klasie A o wsp. pochłaniania dźwięków nie mniejszym niż αw=0,95, chroniący przed hałasem pogłosowym. Sufit powinien spełniać klasę czystości nie gorszą niż ISO 5 wg ISO Sufit składający się z płyt z wełny szklanej o ciężarze nieprzekraczającym,4kg/mw formacie wg rysunków, grubości nie mniejszej niż,5cm, o gruntowanych krawędziach prostych, umożliwiających demontaż pojedynczej płyty. Płyty o wytrzymałości powierzchni określanej jako umożliwienie i odporność na przecieranie na mokro, lub parą, odpornością na lekkie detergenty. Płyty w kolorze białym, odporne na grzyby i pleśnie. Płyty zachowujące stabilność wymiarową i mogące przenieść dodatkowe obciążenie nie mniejsze niż 0,3kg (3N) poza ciężarem własnym w warunkach wilgotnościowych klasy C (powyżej 90% czyli nawet do 00%) zgodnie z klasą /C/3N wg EN-3964, bez ugięcia, wypaczenia i rozwarstwienia, co musi być wyszczególnione i potwierdzone certyfikatem zgodności CE lub aprobatą techniczną, niepalne, nie kapiące i nie odpadające pod wpływem ognia (klasa nie niższa niż A-sd0). Płyty montowane na systemowej konstrukcji w klasie korozyjności atmosfery C3 wg EN 944- z profili T4, profile główne o nośności nie mniejszej niż 95N (9,5kg) dla rozpiętości 0cm co musi być potwierdzone w aprobacie technicznej lub certyfikacie zgodności. Profile poprzeczne konstrukcji wyposażone w zabezpieczenie przed wypięciem i wysunięciem z profila głównego, oraz w wyprofilowaną półkę, którą opierają się na profilach głównych umożliwiając zlicowanie dolnej części konstrukcji przy jednoczesnym zwiększeniem stabilności profila, Wieszaki regulowane utrzymujące konstrukcję mocowane do profili głównych za pośrednictwem specjalnego suwliwego uchwytu dzięki czemu hak wieszaka umiejscowiony jest zgodnie z osią profili, dzięki czemu nie występuje ryzyko uszkodzenia krawędzi płyty podczas montażu i demontażu, a sam wieszak montowany jest zawsze w pionie. W miejscach, gdzie wymagane jest docięcie płyty należy zagruntować specjalną farba do gruntowania krawędzi. Przeznaczenie sufitów podwieszanych z wyszczególnieniem rozwiązania do stosowania musi być potwierdzone aktualnym atestem higienicznym. Nie dopuszcza się stosowania tzw. składaków, łączenia i stosowania elementów pochodzących od różnych producentów, gdyż wymaga się, aby gwarantem jakości i funkcjonalności systemu sufitu jako całości był jego producent. Wskazanie nazw własnych nie jest nakazem stosowania produktu danego producenta, a wyłącznie określeniem i wyznaczeniem wymaganego poziomu standardu, parametrów, jakości, funkcjonalności i estetyki, koniecznym do spełnienia i stosowania. Przykładowy system spełniający wymagania - Sufit Ecophon Gedina A Sufity w pomieszczeniach o obniżonej wilgotności powietrza (zgodnie z rysunkami sufitów). Należy stosować systemowy sufit podwieszany akustyczny w klasie A o wsp. pochłaniania dźwięków nie mniejszym niż αw=0,90, chroniący przed hałasem pogłosowym. Sufit składający się z płyt z wełny szklanej o tzw. opuszczonej (schodkowej) krawędzi E5, o ciężarze nieprzekraczającym,4kg/mw formacie wg rysunków i grubości nie mniejszej niż,5cm, umożliwiających demontaż pojedynczej płyty. Sufit w kolorze białym, odporny na grzyby i pleśnie. Płyty zachowujące stabilność wymiarową i przenoszące dodatkowe obciążenie przez pojedynczą płytę nie mniejsze niż 0,3kg (3N) poza ciężarem własnym w warunkach wilgotnościowych klasy C zgodnie z klasą /C/3N wg EN-3964, bez ugięcia, wypaczenia i rozwarstwienia, co musi być wyszczególnione i potwierdzone certyfikatem zgodności CE lub aprobatą techniczną, niepalne, nie kapiące i nie odpadające pod wpływem ognia (klasa nie niższa niż A-sd0). Płyty montowane na systemowej konstrukcji składającej się z profili T5 o nakładce z blachy ocynkowanej o grubości nie mniejszej niż 0,4mm powlekanej lakierem poliestrowym grubości nie mniejszej niż 5um, profile główne o nośności nie mniejszej niż 80N (8,0kg) dla rozpiętości 0cm co musi być wyszczególnione i potwierdzone w aprobacie technicznej lub certyfikacie zgodności. Profile poprzeczne konstrukcji wyposażone w zabezpieczenie przed wypięciem i wysunięciem z profila głównego, oraz w wyprofilowaną półkę, którą opierając się na Strona 6

16 profilach głównych umożliwiają zlicowanie dolnej części konstrukcji przy jednoczesnym zwiększeniem stabilności profila. Wieszaki regulowane o średnicy pręta 4mm utrzymujące konstrukcję mocowane są do profili głównych za pośrednictwem specjalnego suwliwego uchwytu dzięki czemu hak wieszaka umiejscowiony jest zgodnie z osią profili, dzięki czemu nie ma ryzyka uszkodzenia krawędzi płyt podczas montażu i demontażu, a sam wieszak montowany jest zawsze w pionie. Nośność wieszaków nie może być mniejsza niż 30N co musi być wyszczególnione i potwierdzone certyfikatem zgodności CE lub aprobatą techniczną. Wartość siły niszczącej wieszak nie może być mniejsza niż 690N. Przeznaczenie systemu sufitów z wyszczególnieniem rozwiązania i z przeznaczeniem stosowania musi być potwierdzone aktualnym atestem higienicznym. Wskazanie nazw własnych nie jest nakazem stosowania produktu danego producenta, a wyłącznie określeniem i wyznaczeniem wymaganego poziomu standardu, parametrów, jakości, funkcjonalności i estetyki, koniecznym do spełnienia i stosowania. Przykładowy system spełniający wymagania - Sufit Ecophon Advantage E Sufity podwieszane w pomieszczeniach suchych. Sufity zaprojektowano jako nierozbieralne. Należy je wykonywać w wybranym systemie z użyciem płyt gipsowo-kartonowych (podwójne krycie). W miejscach występowania urządzeń instalacji prowadzonych pod stropami należy montować klapy rewizyjne Elementy dekoracyjne. Istniejące elementy dekoracyjne pomieszczenia jadalni należy oczyścić przed malowaniem ze wszystkich starych powłok malarskich. Stan techniczny elementów dekoracyjnych należy ocenić w trakcie prac wykończeniowych. W razie licznych uszkodzeń powstałych w trakcie prac lub braku możliwości renowacji istniejącej dekoracji należy zamontować nowe listwy dekoracyjne np. Przysufitowe listwy poliuretanowe o wymiarach 5,5 x 0,5 x 40,0 cm, np. MARDOM AB 56. Listwy ścienne o wymiarach,5 x 4,0 x 40,0 cm (np. MARDOM AD 35). Ozdobne narożniki poliuretanowe (np. MARDOM AD 35-) przeznaczone do wykończenia listew ściennych wykonane z poliuretanu. listwa poliuretanowa przysufitowa listwa dekoracyjna poliuretanowa ścienna Strona 7

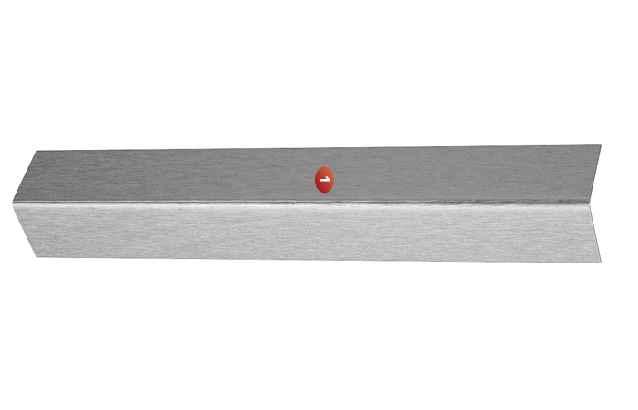

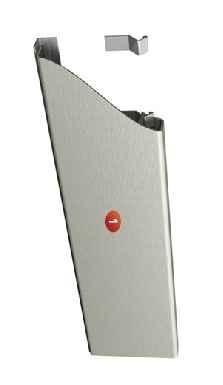

17 0. Uwagi i zalecenia. Na styku posadzki z urządzeniami gastronomicznymi kuchni należy wykonać cokoły ze stali nierdzewnej z uszczelką blokującą przepływ cieczy. Cokoły powinny nadawać się do łatwego demontażu w celu okresowej dezynfekcji całej powierzchni posadzki. Blaty wyposażenia gastronomicznego kuchni powinny być realizowane jako ciągłe bez przerw, szczelin i widocznych połączeń. Wyposażenie meblowe należy dobrać tak, aby przestrzeń pomiędzy posadzką a meblami ze stali nierdzewnej była na tyle wysoka, aby umożliwić swobodne mycie posadzki. Wszystkie piony i poziomy instalacyjne projektowane, istniejące, a także odkryte w trakcie prac rozbiórkowych muszą zostać obudowane w całości. Zaleca się wymianę sytemu odwodnienia tarasu nad częścią jadalni, wykonanie nowej hydroizolacji oraz nowych obróbek blacharskich w celu zabezpieczenia pomieszczeń jadalni przed dalszym zawilgoceniem i zagrzybieniem. Wykonanie powyższych prac musi nastąpić przed przystąpieniem do prac remontowych jadalni. Ściany jadalni, a także ściany fundamentowe oraz strop wentylatorni należy poddać odgrzybieniu i osuszeniu przed wykonaniem prac tynkarskich, malarskich i okładzinowych. Istniejące dźwigi towarowe należy zdemontować. W istniejących szybach należy montować nowe urządzenia dźwigowe zgodnie z wytycznymi producenta. Wykończenie urządzeń ze stali nierdzewnej. Opracowanie: mgr inż. arch. Aneta Skotnicka Strona 8

18 Oznaczenie Schemat wyrobu Na schemacie podano wymiary w świetle otworów w ścianie w świetle ościeżnicy Odpornośc ogniowa Kierunek otwierania Ilość - piwnica Ilość - parter Razem sztuk Rodzaj drzwi Uwagi DS DS DS3 DS4 DS5 DS6 DS7 DS8 DS9 DK ZS ZS ZS EI30 S H Lewe Prawe 3 Lewe Prawe 90 Lewe Prawe 90 Lewe Prawe stalowe stalowe stalowe stalowe stalowe stalowe drewniane Lewe Prawe Lewe Prawe Lewe Prawe Lewe Prawe Lewe Prawe Lewe Prawe Lewe Prawe Lewe Prawe stalowe stalowe drzwi pełne stalowe; malowane proszkowo w kolrze RAL 7038; ościeżnice obejmujące stalowe, malowane proszkowo w kolorze drzwi; zamki patentowe w pom. nr 0.06;.6a;.6b; do pom. nr 0.06;.4a;.4; w pom. nr.6b skrzydło o podwyższonej izolacji akustycznej=3db; w pom drzwi wyposażone w samozamykacz; dzrzwi o odporności ogniowej EI30 do pom. nr drzwi pełne stalowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; zamek patentowy; drzwi wyposażone w samozamykacz. drzwi pełne stalowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; kratka wentylacyjna 35mm x 5mm; zamki łazienkowe w pom. nr.5;.7; zamki patentowe w pom. nr.06;.06a;.07;.3;.8a. drzwi pełne stalowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; kratka wentylacyjna 45mm x 5mm; wszystkie drzwi wyposażone w samozamykacze. drzwi pełne stalowe, dwuskrzydłowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; zamkek patentowy w pom. nr.05. drzwi pełne stalowe, dwuskrzydłowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; kratka wentylacyjna 35mm x 5mm; zamek patentowy. W miejscach styku skrzydeł drzwiowych ze ścianami i elementami wyposażenia należy montować posadzkowe odboje ze stali nierdzewnej z nakładkami gumowymi. Wszystkie ościeżnice obejmujące w systemie drzwi. Drzwi stalowe i ościeżnice malowane proszkowo. Przed zamówieniem wymiary otworów w murze należy sprawdzić na budowie. Wszystkie kratki wentylacyjne malowane proszkowo w kolorze drzwi (np. firmy TROX, typ AGS). Dla pomieszczeń nr.06;.06a;.07;.0;.8a należy przewidzieć system jednego klucza. Dla pomieszczeń nr.04;.05;.08;.3 należy przewidzieć system jednego klucza. Należy przewidzieć możliwość maksymalnego otwarcia skrzydła drzwiowego (skrzydło drzwiowe wykładane na ścianę). Klamki w drzwiach aluminiowo-szklanych wykonane ze stali szczotkowanej z szyldem dwustronnie przykręcanym. W pobliżu drzwi ewakuacyjnych umieścić skrzynkę na klucz z zamkiem. Wszystkie drzwi z samozamykaczami muszą być wyposażone w system spowalniający. drzwi pełne stalowe; dwuskrzydłowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; kratka wentylacyjna 45mm x 5mm; zamek patentowy w pom. nr.04. drzwi pełne stalowe, dwuskrzydłowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; kratka wentylacyjna 65mm x 5mm; zamek patentowy. drzwi pełne stalowe, dwuskrzydłowe; malowane proszkowo w kolorze RAL 7038; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; kratka wentylacyjna 65mm x 5mm; zamek patentowy i samozamykacz w drzwiach do pom. nr.0; dzrzwi o odporności ogniowej EI30 do pom. nr.0. drzwi pełne kelnerskie, wahadłowe; kratka wentylacyjna 45mm x 5mm; wyposażone w samozamykacz; skrzydło z płyty wiórowej pełnej; laminat HPL-kolor dębu; elementy wzmocnienia ze stali nierdzewnej (zgodnie ze schematem); uchwyt ze stali nierdzewnej; naświetle - szyba hartowana przezroczysta; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; np. drzwi firmy PORTA, typ:enduro. Ilość wymiary Lewe Prawe płytowe stalowe - - stalowe stalowe drzwi zewnętrzne, pełne stalowe; malowane proszkowo w kolorze pisakowym, wg projektu termomodernizacji - odrębne opracowanie; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; współczynnik przenikania ciepła U =.7 W/mK; zamkek patentowy. drzwi zewnetrzne, pełne stalowe; dwuskrzydłowe; malowane proszkowo w kolorze pisakowym, dostosowanym do odcienia okładziny kamiennej; ościeżnice stalowe, malowane proszkowo w kolorze drzwi; drzwi ewakuacyjne; współczynnik przenikania ciepła U =.7 W/mK; zamek patentowy. drzwi zewnętrzne, pełne stalowe; dwuskrzydłowe; malowane proszkowo w kolorze pisakowym, dostosowanym do odcienia okładziny kamiennej; ościeżnice stalowe, malowane proszkowo w kolorze drzwi; ; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi; współczynnik przenikania ciepła U =.7 W/mK; zamek patentowy we wszystkich pomieszczeniach. DD DD szt.ei30 szt.ei30 Oznaczenie 0Z 0Z 0Z3 0Z4 0Z5 0Z6 0Z7 0Z8 0Z9 0Z0 0W Lewe - Prawe - przeszklone w ramie drewnianej - Lewe Prawe stalowe drzwi dwuskrzydłowe (prawe skrzydło czynne); konstrukcja drzwi drewniana (dąb); kolorystyka musi nawiązywać do istniejącej stolarki drewnianej w holu; ościeżnice obejmujące drewniane, w kolorze drzwi; drzwi ewakuacyjne; zamek patentowy; drzwi wyposażone w samozamykacz. drzwi pełne stalowe; kolorystyka - jak w przypadku drzwi DD; ościeżnice stalowe obejmujące, malowane proszkowo w kolorze drzwi Schemat wyrobu Na schemacie podano wymiary w świetle otworów w ścianie w świetle ościeżnicy wymiary Ilość - parter S H 3 Ilość Podpisy : Uwagi Przed zamównieniem stolarki okiennej i drzwiowej wszykie wymiary sprawdzić na budowie. Należy stosować się do wymiarów istniejących otworów. Stolarka PCV w kolorze białym. Szklenie stolarki : szkło bezpieczne w klasie min. P, bezbarwne. Należy uwzględnić montaż moskitier w pomieszczeniach magazynowych, produkcyjnych oraz kuchennych. Wszystkie kraty istniejące podlegają renowacji w kolorze RAL Współczynnik przenikania ciepła : U=, W/mK Okno wydawcze z blatem ze stali nierdzewnej; zamknięcie gilotynowe z blokadą; aluminiowe; malowane proszkowo w kolorze RAL laminowanie folią mleczną Projektant : Inwestor : Projekt : BIMACO BIURO PROJEKTÓW Wrocław, ul. Ślusarska 4a; tel ,-34, tel/fax bimaco@bimaco.pl WOJSKOWY SZPITAL UZDROWISKOWO-REHABILITACYJNY, SP ZOZ ul. Pl. Mariański 7/ Lądek Zdroj MODERNIZACJA POMIESZCZEŃ KUCHNI W PAWILONIE I, POLEGAJĄCA NA WYKONANIU ROBÓT BUDOWLANYCH Adres inwestycji: Nr dz., Ark. Mapy, Obręb, Gmina: Projektant : Sprawdzający : ul. Jadwigi ; Lądek Zdrój 336/8/WBPP Rysował/a : Stadium : Branża : Nazwa rysunku : Numer projektu : mgr inż. arch. Magdalena Zatorska PROJEKTWYKONAWCZY ARCHITEKTURA ZESTAWIENIE STOLARKI DRZWIOWEJ I OKIENNEJ Data : Format rys : Skala : Nr rys 67-PW-A-P.rvt Dz. nr 35/, Obręb Stary Zdrój, AM3, Powiat Kłodzki /07/ : 00 P.Z-0
