1 ? S - Polskie Sieci Elektroenergetyczne STANDARDOWE SPECYFIKACJE TECHNICZNE Numer kodowy PSE -TS.PQA PL/2013vl TYTUŁ: ANALIZATORY JAKOŚCI ENERGII ELEKTRYCZNEJ OPRACOWANO: DEPARTAMENT EKSPLOATACJI Data. z.~. ~ ft.~. -.~V. t ~:--.~ Konstancin-Jeziorna, grudzień 2013

2 PSE-TS.PQA PL/2013vl SPIS TREŚCI 1. WYMAGANIA OGÓLNE WYMAGANIA I PARAMETRY OBOWIĄZKOWE DLA URZĄDZEŃ POMIAROWYCH Normy Dokładność pomiaru Wejścia pomiarowe Parametry mierzone Rejestracja zdarzeń Przechowywanie danych Porty komunikacyjne Wejścia i wyjścia pomocnicze Synchronizacja czasu Zasilanie, obudowa oraz warunki środowiskowe Współpraca z oprogramowaniem 1 O Konfiguracja urządzenia O Kalibracja Gwarancja Serwis pogwarancyjny Rysunki, dokumenty i licencje Lista referencyjna (lista zrealizowanych dostaw) WYMAGANIA I PARAMETRY OBOWIĄZKOWE DLA OPROGRAMOWANIA Normy Wymagania podstawowe Raporty Analiza danych i alarmy Baza danych Eksport i import danych Wymagania systemowe Współpraca z urządzeniami pomiarowymi Gwarancja O. Dokumenty i licencje Upgrade oprogramowania WYMAGANIA I PARAMETRY POZOSTAŁE Wymagania pozostałe w zakresie funkcjonalności Diagnostyka INFORMACJE DOSTARCZANE PRZEZ WYKONAWCĘ- Gwarantowane parametry. 20

3 PSE-TS.PQA PL/2013vl 2 1. WYMAGANIA OGÓLNE Wymagania techniczne zawarte w niniejszej specyfikacji mają zastosowanie do: urządzeń pomiarowych (analizatorów) jakości energii elektrycznej (JEE) pracujących w układach pomiarowych, których wskazania stanowią podstawę do oceny parametrów jakości energii elektrycznej - zgodnie z pkt. 2 i 4, uzupełniającego oprogramowania (upgrade'u) jednostki centralnej Systemu Monitorowania Jakości Energii Elektrycznej (SMJEE) - zgodnie z pkt. 3 i 4. W skład SMJEE wchodzą serwer jednostki centralnej systemu wraz z oprogramowaniem do pozyskiwania, obróbki oraz analizy danych pomiarowych, urządzenia pomiarowe (analizatory) jakości energii elektrycznej (JEE), urządzenia oraz obwody pomocnicze (zasilanie, łączność). Potrzeba ewentualnego uzupełnienia oprogramowania SMJEE wynika z wymogu zapewmema prawidłowej współpracy istniejącego systemu informatycznego z dostarczanymi nowymi urządzeniami pomiarowymi (analizatorami), wyposażonymi we własne oprogramowanie wewnętrzne. Urządzenia i oprogramowanie wchodzące w skład SMJEE powinny gwarantować pomiary, analizy i raportowanie zgodnie z wymaganiami zawartymi w Rozporządzeniu Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Sieć przesyłowa oraz urządzenia, instalacje i sieci podmiotów przyłączonych do sieci przesyłowej zgodnie z Rozporządzeniem Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego powinny być objęte monitorowaniem następujących podstawowych parametrów JEE: częstotliwość, wartość napięcia zasilającego, wahania napięcia (migotanie światła), asymetria napięcia zasilającego, odkształcenie napięcia. Ponadto monitorowaniem powinny być objęte: zapady i wzrosty napięcia zasilającego, szybkie zmiany napięcia, przerwy w zasilaniu, wartość prądu, odkształcenie prądu, moce: czynna, bierna i pozorna oraz współczynniki mocy.

4 PSE-TS.PQA PL/2013vl 3 2. WYMAGANIA I PARAMETRY OBOWIĄZKOWE DLA URZĄDZEŃ POMIAROWYCH 2.1. Normy Urządzenia pomiarowe JEE powinny być zaprojektowane, wykonane i badane zgodnie z następującymi normami: IEC IEC PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN PN-EN Electromagnetic compatibility (EMC). Limits - Assessment of emission limits for the connection of distorting installations to MV, HV and EHV power systems. Electromagnetic compatibility (EMC) - Part 3-7: Limits - Assessment of emission limits for the connection of fluctuating installations to MV, HV and EHV power systems. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Badanie odporności na wyładowania elektrostatyczne. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Badanie odporności na promieniowane pole elektromagnetyczne o częstotliwości radiowej. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Badanie odporności na serie szybkich elektrycznych stanów przejściowych. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Badanie odporności na udary. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Badanie odporności na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Ogólny przewodnik dotyczący pomiarow harmonicznych i interharmonicznych oraz stosowanych do tego celu przyrządów pomiarowych dla sieci zasilających i przyłączonych do nich urządzeń. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Badania odporności na zapady napięcia, krótkie przerwy i zmiany napięcia. Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Miernik migotania światła. Specyfikacja funkcjonalna i projektowa. Kompatybilność elektromagnetyczna (EMC) -- Część 4-27: Metody badań i pomiarów -- Badanie odporności na asymetrię napięcia Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Metody pomiaru jakości energii. Kompatybilność elektromagnetyczna (EMC). Odporność w środowiskach przemysłowych. Kompatybilność elektromagnetyczna (EMC). Norma emisji w środowiskach przemysłowych. Parametry napięcia zasilającego w publicznych sieciach rozdzielczych. Urządzenia informatyczne. Charakterystyki zaburzeń radioelektrycznych. Poziomy dopuszczalne i metody pomiaru. Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych,

5 PSE-TS.PQA PL/2013vl 4 automatyki i urządzeń laboratoryjnych. Część 1: Wymagania ogólne. PN-EN Urządzenia do pomiarów energii elektrycznej (prądu przemiennego). Wymagania szczegółowe. Część 22: Liczniki statyczne energii czynnej (klasy 0,2 S i 0,5 S). IEEE C IEEE Measuring relays and protection equipment - Part 24: Common format for transient data exchange (COMTRADE) for power systems. Recommended Practices and Requirements for Harmonie Control in Electrical Power Systems. PN-E Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne do przeprowadzania pomontażowych badań odbiorczych. Międzynarodowe normy IEC oraz normy europejskie EN traktowane są jako równoważne z normami PN-EN. Stosowane normy powinny być w wersji aktualnej w czasie składania oferty. W przypadku, gdy wymagania niniejszej specyfikacji są bardziej rygorystyczne od wymagań podanych w powyższych normach wówczas należy stosować się do wymagań tej specyfikacji Dokładność pomiaru Urządzenia muszą spełniać następujące wymagania w zakresie dokładności pomiarów: Klasa A dla pomiaru wszystkich parametrów jakości energii elektrycznej zgodnie z normą PN-EN Klasa I dla pomiaru harmonicznych zgodnie z normą PN-EN Klasa dokładności 0.2S dla mocy i energii zgodnie z normą PN-EN Wejścia pomiarowe Urządzenia muszą spełniać następujące wymagania w zakresie wejść pomiarowych: Pomiar napięć i prądów trójfazowych Co najmniej 4 separowane wejścia napięciowe I kanały pomiarowe o impedancji wejściowej co najmniej 1 Mn Napięciowe wejścia pomiarowe gwarantujące pracę z wymaganą dokładnością w układach pośrednich o fazowym znamionowym napięciu wtórnym 1 OO/V3 V AC Co najmniej 4 separowane wejścia prądowe I kanały pomiarowe o impedancji wejściowej mniejszej lub równej 15 mn Prądowe wejścia pomiarowe wykonane opcjonalnie dla zakresów pomiarowych 1 A i 5 A, gwarantujące pracę z wymaganą dokładnością oraz czułością nie gorszą niż 0,06% prądu znamionowego w układach pośrednich o znamionowym prądzie wtórnym odpowiednio 1Alub5 A Przeciążalność co najmniej 120% dla wejść napięciowych i prądowych oraz zapewnienie poprawnej rejestracji kształtu przebiegu prądu do wartości równej co najmniej 5-krotnej wartości prądu znamionowego Częstotliwość próbkowania dla kanałów pomiarowych napięciowych i prądowych co najmniej 256 próbek na okres Analogowy filtr antyaliasingowy doino-przepustowy zgodnie z PN-EN klasa I.

6 PSE-TS.PQA PL/2013vl Rejestracja przepięć (ang. transients) o czasie trwania od 1 µs realizowana z pominięciem filtru antyaliasingowego Konfigurowalne współczynniki przekładni dla przekładników napięciowych i prądowych (pomiar wielkości przeliczonych na stronę pierwotną) Wejścia pomiarowe wyposażone w złącza śrubowe dla przewodów o przekroju co najmniej 2,5 mm 2 oraz osłonę (pokrywę) przystosowaną do plombowania dostępu Rezystancja izolacji analizatora nie powinna być mniejsza niż 50MQ zgodnie z normą PN-E Parametry mierzone Urządzenia będą realizować pomiar parametrów jakości energii w sposób ciągły dla wartości średnich IO-minutowych, z opcją zmiany przez użytkownika okresu uśredniania dla grup parametrów opisanych w poniższej tabeli w zakresie co najmniej od 1 do 120 minut. W dalszej części tekstu termin średnia" będzie rozumiana jako wartość zagregowana zgodnie z zapisami normy PN-EN Urządzenia muszą zapewniać pomiar co najmniej następujących parametrów: Lp. Parametr Opis wartości pomiarowych Zgodność z normą 1 Napięcie Wartości skuteczne (RMS) LI, L2, L3 fazowe PN-EN oraz międzyfazowe (średnie, minimalne Unnsll/2h maksymalne Unns1t12l) 2 Asymetria napięcia Współczynnik asymetrii napięcia= PN-EN U2/U1 * 100% PN-EN Wartości składowych symetrycznych o kolejności zgodnej (U 1), przeciwnej (U2) i zerowej (Uo) oraz kąty fazowe dla poszczególnych składowych symetrycznych 3 Prąd Wartości skuteczne (RMS) fazowe L 1, L2, L3 PN-EN (średnie, minimalne lnns(l/2)> maksymalne 1nnsll /2l) 4 Asymetria prądu Współczynnik asymetrii prądu= Ii/11 * 100% PN-EN Wartości składowych symetrycznych o kolejności zgodnej (11), przeciwnej (li) i zerowej Oo) oraz kąty fazowe dla poszczególnych składowych symetrycznych 5 Częstotliwość Wartości: średnia, minimalna 1 O-sekundowa, PN-EN maksymalna 1 O-sekundowa, liczba 10- PN-EN sekundowych wartości wykraczających poza limity ustawione przez użytkownika 6 Krótkookresowy Wartości dla poszczególnych faz L 1, L2, L3 PN-EN wskaźnik migotania PN-EN światła - Pst 7 Długookresowy Wartości dla poszczególnych faz L 1, L2, L3 PN-EN wskaźnik migotania PN-EN światła - Pit 8 Szybkie zmiany Wartości szybkich zmian napięcia dla IEC napięcia (R VC) poszczególnych faz L 1, L2, L3

7 PSE-TS.PQA PL/2013vI 6 Lp. Parametr Opis wartości pomiarowych Zgodność z normą 9 Współczynnik THD Wartości średnie oraz maksymalne 3- PN-EN napięcia sekundowe dla poszczególnych faz LI, L2, L3 PN-EN IO Harmoniczne Wartości średnie oraz maksymalne 3- PN-EN napięcia sekundowe harmonicznych od I do 50 dla PN-EN poszczególnych faz LI, L2, L3 11 Kąty fazowe Kąty fazowe harmonicznych od I do 50 dla PN-EN harmonicznych poszczególnych faz LI, L2, L3 napięcia I2 Interharmoniczne Wartości skuteczne składowych PN-EN 6I napięcia interharmonicznych napięć dla poszczególnych PN-EN faz LI, L2, L3 I3 Wpółczynnik TDD Całkowity współczynnik odkształcenia PN-EN napięcia wyznaczany według zależności analogicznej jak dla THD, w której składową podstawową zastąpiono definiowaną przez użytkownika wartością napięcia odniesienia U ref (referencyjną): TDDu =, t,[ ~: J' Wartości dla poszczególnych faz LI, L2, L3 I4 Współczynnik THD Wartości średnie oraz maksymalne 3- PN-EN prądu sekundowe dla poszczególnych faz LI, L2, L3 PN-EN 6 I I5 Harmoniczne prądu Wartości średnie oraz maksymalne 3- PN-EN sekundowe harmonicznych od I do 50 dla PN-EN 6 I poszczególnych faz LI, L2, L3 I6 Kąty fazowe Kąty fazowe harmonicznych od I do 50 dla PN-EN harmonicznych poszczególnych faz LI, L2, L3 prądu I7 Interharmoniczne Wartości skuteczne składowych PN-EN prądu interharmonicznych prądów dla PN-EN poszczególnych faz LI, L2, L3 IS Współczynnik TDD Całkowity współczynnik odkształcenia PN-EN 6 I prądu wyznaczany według zależności analogicznej IEEE 5 I 9-I 992 jak dla THD, w której składową podstawową zastąpiono definiowaną przez użytkownika wartością prądu odniesienia Irer (referencyjną): I n=2 TDD1= L " [ ~ G J' i,ef Wartości dla poszczególnych faz LI, L2, L3 I9 Moc czynna Wartości mocy dla harmonicznych harmonicznych poszczególnych faz LI, L2, L3 oraz 3-fazowe wyznaczone następująco:

8 PSE-TS.PQA PL/20 I 3v I 7 Lp. Parametr Opis wartości pomiarowych ) T ~I =- J U1iJ1i,dt T t=o gdzie: h - rząd harmonicznej 20 Moc czynna Wartości średnie mocy poszczególnych faz LI, L2, sumaryczna dla układu wyznaczone następująco: 21 Moc bierna 22 Moc pozorna T P = _.!_ J T t=o u,i,dt Wartości średnie mocy biernej dla poszczególnych faz LI, L2, L3 oraz moc sumaryczna dla układu 3-fazowego wyznaczone następująco: ) T Q = - J u,i1+ 9 CJ'dt T t=o Wartości średnie mocy pozornej dla poszczególnych faz LI, L2, L3 oraz moc sumaryczna dla układu 3-fazowego wyznaczone następująco: Zgodność z normą czynnej dla PN-EN L3 oraz moc 3-fazowego 23 Współczynnik mocy 24 Współczynnik cos~ (dla harmonicznej podstawowej) S = U,,. 111 X / Wartości dla poszczególnych faz LI, L2, L3 oraz dla układu 3-fazowego Wartości dla poszczególnych faz LI, L2, L3 oraz dla układu 3-fazowego Dodatkowe wymagania w zakresie mierzonych parametrów zamieszczono w punkcie Rejestracja zdarzeń Urządzenia muszą realizować następujące funkcje w zakresie rejestracji zdarzeń: Rejestracja informacji dotyczących zdarzeń wymienionych w tabeli: Lp. Typ zdarzenia Rejestrowane informacje I Zapady i wzrosty Czas początku i czas trwania zaburzenia, napięcia zapadu/wzrostu, wyzwolona faza, wartość referencyjnego, kierunek pochodzenia zaburzenia amplituda napięcia 2 Przepięcia (ang. transients) Czas początku i czas trwania zaburzenia, wyzwolona faza, wartość ekstremalna 3 Sygnały cyfrowe (wejścia Czas wyzwolenia, kanał cyfrowe)

9 PSE-TS.PQA PL/2013vl Charakteryzowanie zdarzeń wartości skutecznych (zapady, wzrosty, przerwy) z opcją detekcji w oparciu o napięcie referencyjne w przesuwnym oknie czasowym oraz z możliwością nastawy histerezy pomiarowej zgodnie z normą PN-EN Koncepcja oznaczania (flagowania) zgodnie z PN-EN zapewniająca uwzględnianie bądź eliminowanie przez użytkownika oznaczonych danych pomiarowych z raportowania Rejestracja przebiegów oscyloskopowych oraz wartości skutecznych RMS(l/2) 20ms dla wszystkich kanałów napięciowych i prądowych Wyzwalanie rejestracji przebiegów dla wszystkich kanałów napięciowych i prądowych po przekroczeniu ustawionych przez użytkownika progów: a. chwilowej wartości napięcia (dowolna faza), b. skutecznej wartości napięcia (dowolna faza - poszczególne wartości za jeden okres wyznaczane w oknie kroczącym co pół okresu). c. chwilową wartość prądu (dowolna faza), d. skuteczną wartość prądu (dowolna faza - poszczególne wartości za jeden okres wyznaczane w oknie kroczącym co pół okresu) Konfigurowalny przez użytkownika całkowity czas rejestracji, z podziałem na czas przed i czas po wyzwoleniu, które mają być włączone do rejestracji przebiegów oscyloskopowych oraz wartości skutecznych RMS(l/2), wyzwalanych dla zakłóceń wartości skutecznych Czas zapisu dla wartości skutecznych RMS(l/2) co najmniej 10 s Czas zapisu dla przebiegów oscyloskopowych co najmniej 1 s (50 okresów) Rejestracja przebiegów oscyloskopowych (dla napięć i prądów) z konfigurowalną przez użytkownika częstotliwością próbkowania do co najmniej 256 próbek na okres 2.5. l O. Automatyczne rozpoznawanie kierunków pochodzenia rejestrowanych zakłóceń z funkcją manualnego wprowadzania korekt tych kierunków na poziomie oprogramowania serwera, dla pojedynczych urządzeń i wielu urządzeń jednocześnie Detekcja oraz rejestracja przepięć (ang. transients) o czasie trwania od 1 µs Czas zapisu dla przepięć (ang. transients) co najmniej 5 okresów z podziałem na 1 okres przed i 4 okresy po wyzwoleniu Wyzwalanie rejestracji w celach testowych Przechowywanie danych Urządzenia muszą spełniać następujące wymagania w zakresie pamięci i przechowywania danych: Zapewnienie przechowywania: a. danych pomiarowych (wartości średnie IO min, maksymalne oraz minimalne dla każdego okresu uśredniania) zgodnie z normą PN-EN dla okresu co najmniej 15 tygodni, b. co najmniej 300 rejestracji wartości skutecznych RMS dla zakłóceń z czasem zapisu przynajmniej 2,5 sekundy c. co najmniej 50 rejestracji przepięć Cyrkulacyjny tryb zapisu danych oparty na zasadzie "first in, first out" (FIFO) - najstarsze dane nadpisywane przez najnowsze kiedy pamięć jest pełna.

10 PSE-TS.PQA PL/2013vl Pamięć w wykonaniu bez części ruchomych I wirujących Zachowywanie danych w pamięci urządzenia po odczycie zdalnym lub lokalnym Zachowanie wszystkich danych pomiarowych oraz konfiguracji w przypadku długotrwałego braku zasilania trwającego co najmniej 20 dni Porty komunikacyjne Wszystkie porty komunikacyjne urządzenia muszą być w pełni sprawne i gotowe do przyłączenia urządzeń I obwodów zewnętrznych. Urządzenia muszą być wyposażone co najmniej w następujące porty komunikacyjne: Port RS-232 (dla połączeń bezpośrednich oraz przez modem zewnętrzny, GSM lub GPRS), Port Ethernet z końcówką RJ45, Port RS Port USB Port dla synchronizacji czasu GPS Wejścia i wyjścia pomocnicze Urządzenia muszą być wyposażone co najmniej w następujące wejścia i wyjścia cyfrowe: wejść cyfrowych z konfigurowalnymi przez użytkownika funkcjami przypisanymi do wejść - obsługiwane napięcie 24 V OC wyjścia cyfrowe (lub stykowe), z konfigurowalnymi przez użytkownika funkcjami przypisanymi do wyjść I przekaźnikowe wyjście alarmowe informujące o uszkodzeniu lub braku zasilania analizatora Synchronizacja czasu Urządzenia muszą realizować następujące funkcje w zakresie synchronizacji czasu: Synchronizacja czasu GPS (lokalna) i synchronizacja zdalna z serwera oraz funkcja zmiany czasu lato/zima" i zima/lato" zapewniająca rejestrację danych oraz ich prezentację w oprogramowaniu zgodnie z czasem lokalnym Wyposażenie w antenę I odbiornik do synchronizacji czasu GPS, długość kabla antenowego co najmniej 30 m Dopuszczalna niepewność zegara czasu rzeczywistego (RTC) co najwyżej ±10 ms na podstawie sygnału czasu z GPS Zapewnienie synchronizacji czasu co najmniej sześciu urządzeń pomiarowych tego samego typu przy pomocy jednej anteny GPS Zasilanie, obudowa oraz warunki środowiskowe Urządzenia muszą spełniać następujące wymagania: Zasilanie urządzenia 24 V OC poprzez wbudowany wewnętrzny zasilacz Obudowa urządzenia przystosowana do montażu na stałe w szafach o standardzie rack 19" z listwami przyłączeniowymi umieszczonymi z tyłu urządzenia.

11 PSE-TS.PQA PL/2013vl Każda obudowa urządzenia musi zawierać komplet modułów niezbędnych dla spełnienia wszystkich wymagań niniejszej specyfikacji w sposób w pełni od innych urządzeń pomiarowych. niezależny Odporność na zakłócenia elektromagnetyczne oraz dopuszczalna emisja zakłóceń zgodnie z wymaganiami norm wymienionych w punkcie Praca prawidłowa w temperaturze od -5 do +50"C Praca prawidłowa w wilgotności od 10% do 95% Współpraca z oprogramowaniem Urządzenia muszą spełniać następujące wymagania w zakresie współpracy z oprogramowaniem jednostki centralnej systemu monitorowania jakości energii elektrycznej: Zdalny odczyt automatyczny oraz na żądanie użytkownika dla zadanego okresu pomiarowego, nie powodujący zakłóceń i przerw w rejestracji danych Funkcja Call back" zapewniająca automatyczny odczyt danych z urządzeń natychmiast po zarejestrowaniu zdarzenia Dziennik zdarzeń oraz zakłóceń w pracy urządzeń pomiarowych Kompatybilność ze standardem PQDIF wg IEEE Kompatybilność ze standardem COMTRADE Eksport konfigurowalnych grup wartości pomiarowych do plików w formacie tekstowym (csv lub txt) Raporty PN-EN 50160, z funkcją zmiany przez użytkownika nastaw wartości granicznych oraz innych parametrów, zapewniające ocenę zgodności z innymi uregulowaniami obowiązującymi w Polsce dla sieci przesyłowej takimi jak Rozporządzenie Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego Dodatkowe wymagania dotyczące współpracy z oprogramowaniem zamieszczono w punkcie Konfiguracja urządzenia Urządzenia należy dostarczyć z oprogramowaniem serwisowym (konfiguracyjnym) zapewniającym: Lokalną i zdalną parametryzację I konfigurację urządzeń Odczyt danych pomiarowych Narzędzia testowania obejmujące kontrolę błędów wewnętrznych urządzenia, sprawdzenia poprawności wysłania konfiguracji do urządzenia oraz kontrolę poprawności podłączenia urządzenia do obwodów pomiarowych (wykres wskazowy) Kopiowanie konfiguracji urządzeń z jednego do innego urządzenia (szablony konfiguracyjne) Funkcję upgrade'u firmware'u (oprogramowania wewnętrznego) urządzenia bezpośrednio i zdalnie.

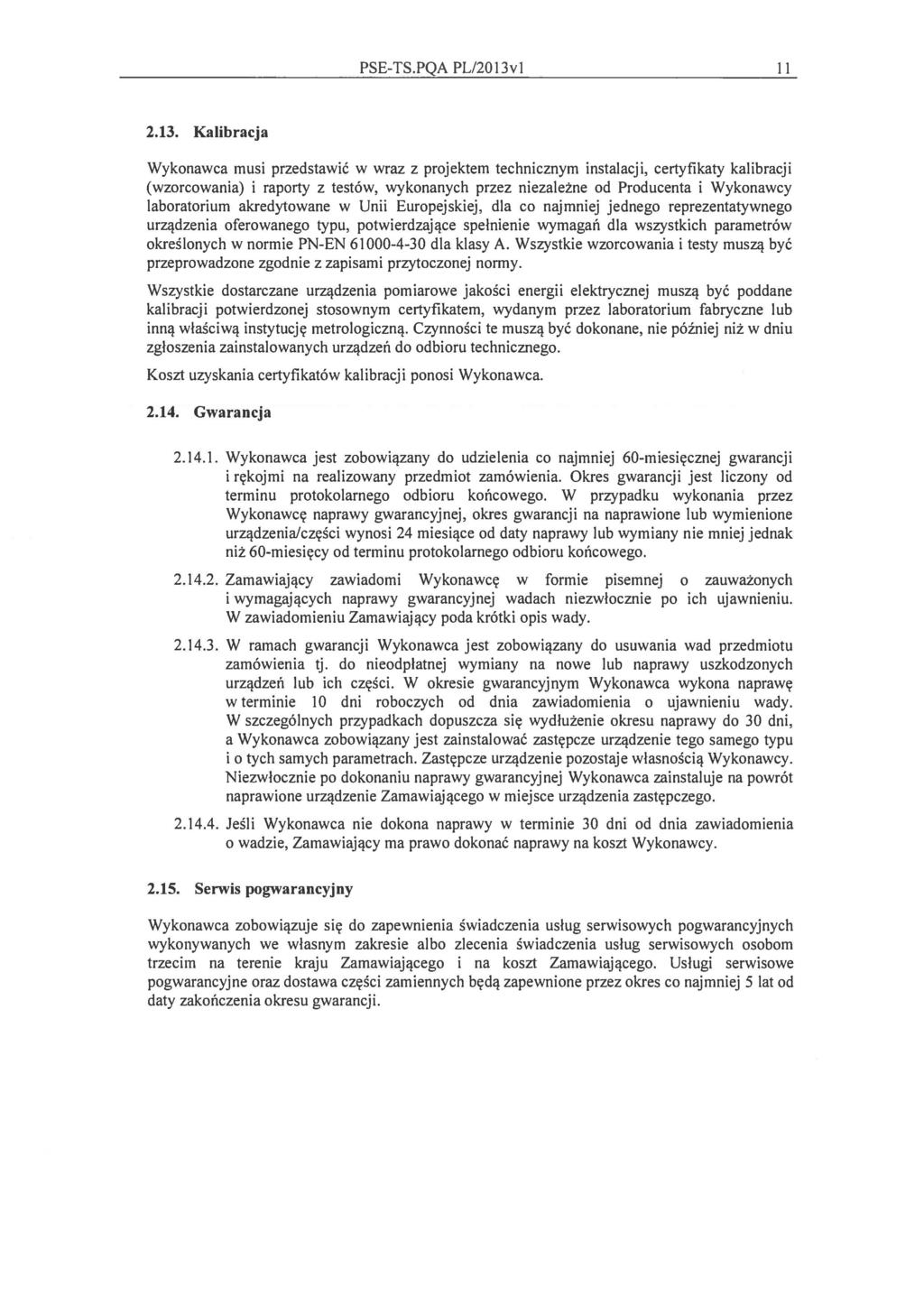

12 PSE-TS.PQA PL/2013vl Kalibracja Wykonawca musi przedstawić w wraz z projektem technicznym instalacji, certyfikaty kalibracji (wzorcowania) i raporty z testów, wykonanych przez niezależne od Producenta i Wykonawcy laboratorium akredytowane w Unii Europejskiej, dla co najmniej jednego reprezentatywnego urządzenia oferowanego typu, potwierdzające spełnienie wymagań dla wszystkich parametrów określonych w normie PN-EN dla klasy A. Wszystkie wzorcowania i testy muszą być przeprowadzone zgodnie z zapisami przytoczonej normy. Wszystkie dostarczane urządzenia pomiarowe jakości energii elektrycznej muszą być poddane kalibracji potwierdzonej stosownym certyfikatem, wydanym przez laboratorium fabryczne lub inną właściwą instytucję metrologiczną. Czynności te muszą być dokonane, nie później niż w dniu zgłoszenia zainstalowanych urządzeń do odbioru technicznego. Koszt uzyskania certyfikatów kalibracji ponosi Wykonawca Gwarancja Wykonawca jest zobowiązany do udzielenia co najmniej 60-miesięcznej gwarancji i rękojmi na realizowany przedmiot zamówienia. Okres gwarancji jest liczony od terminu protokolarnego odbioru końcowego. W przypadku wykonania przez Wykonawcę naprawy gwarancyjnej, okres gwarancji na naprawione lub wymienione urządzenia/części wynosi 24 miesiące od daty naprawy lub wymiany nie mniej jednak niż 60-miesięcy od terminu protokolarnego odbioru końcowego Zamawiający zawiadomi Wykonawcę w formie pisemnej o zauważonych i wymagających naprawy gwarancyjnej wadach niezwłocznie po ich ujawnieniu. W zawiadomieniu Zamawiający poda krótki opis wady W ramach gwarancji Wykonawca jest zobowiązany do usuwania wad przedmiotu zamówienia tj. do nieodpłatnej wymiany na nowe lub naprawy uszkodzonych urządzeń lub ich części. W okresie gwarancyjnym Wykonawca wykona naprawę w terminie 10 dni roboczych od dnia zawiadomienia o ujawnieniu wady. W szczególnych przypadkach dopuszcza się wydłużenie okresu naprawy do 30 dni, a Wykonawca zobowiązany jest zainstalować zastępcze urządzenie tego samego typu i o tych samych parametrach. Zastępcze urządzenie pozostaje własnością Wykonawcy. Niezwłocznie po dokonaniu naprawy gwarancyjnej Wykonawca zainstaluje na powrót naprawione urządzenie Zamawiającego w miejsce urządzenia zastępczego Jeśli Wykonawca nie dokona naprawy w terminie 30 dni od dnia zawiadomienia o wadzie, Zamawiający ma prawo dokonać naprawy na koszt Wykonawcy Serwis pogwarancyjny Wykonawca zobowiązuje się do zapewnienia świadczenia usług serwisowych pogwarancyjnych wykonywanych we własnym zakresie albo zlecenia świadczenia usług serwisowych osobom trzecim na terenie kraju Zamawiającego i na koszt Zamawiającego. Usługi serwisowe pogwarancyjne oraz dostawa części zamiennych będą zapewnione przez okres co najmniej 5 lat od daty zakończenia okresu gwarancji.

13 PSE-TS.PQA PL/2013vl Rysunki, dokumenty i licencje Rysunki i dokumenty dostarczane na etapie zatwierdzania projektu technicznego. Wykonawca wraz z przedkładanym do zatwierdzenia projektem technicznym instalacji urządzeń dostarczy dokumenty i rysunki wymienione w poniższej tabeli: Lp. Opis 1 Certyfikaty kalibracji (wzorcowania) i raporty z testów, wykonanych przez niezależne od Producenta i Wykonawcy laboratorium akredytowane w Unii Europejskiej, dla co najmniej jednego reprezentatywnego urządzenia oferowanego typu, potwierdzające spełnienie wymagań dla wszystkich parametrów określonych w normie PN-EN dla klasy A. Wszystkie wzorcowania i testy muszą być przeprowadzone zgodnie z zapisami przytoczonej normy. 2 Gwarantowane parametry techniczne urządzeń pomiarowych jakości energii elektrycznej zgodnie z tabelą zamieszczoną w pkt Schemat blokowy funkcjonalny urządzeń pomiarowych pokazujący sposób ich przyłączenia do obwodów zewnętrznych: pomiarowych, teletransmisyjnych, zasilania, wejść/wyjść binarnych, sygnał izacyj nych i synchronizacji czasu. 4 Lista referencyj na wymieniona w punkcie Dostarczone dokumenty muszą uwzględniać wymagania niniejszej specyfikacji Rysunki, dokumenty i licencje dostarczane na etapie odbiorów technicznych. Wykonawca wraz ze zgłoszeniem do odbioru technicznego zakresu prac związanego z instalacją urządzeń będących przedmiotem niniejszej specyfikacji, dostarczy dokumenty, rysunki oraz licencje wymienione w poniższej tabeli: Lp. Opis 1 Certyfikaty kalibracji (wzorcowania) dla wszystkich dostarczanych urządzeń pomiarowych obejmujące zakresy. ' nap1ęc i prądów odpowiadające znamionowym parametrom obwodów wtórnych przekładników pomiarowych, moc czynną i bierną oraz inne wielkości elektryczne. 2 Płyty CD zawierająca ewentualne wersje lub licencje wymagane dla zapewnienia pełnej funkcjonalności w zakresie współpracy urządzeń pomiarowych z oprogramowaniem jednostki centralnej systemu monitorowania jakości energii elektrycznej wraz z wykazem w formie papierowej. 3 Płyty instalacyjne CD z oprogramowaniem serwisowym niezbędnym do uruchomienia, konfiguracji i testowania urządzeń. 4 Opis techniczny dostarczanych urządzeń zawierający opis funkcjonalny, dane techniczne oraz rysunki: a. rysunki wymiarowe urządzeń, b. schematy listew zaciskowych oraz interfejsów komunikacyjnych urządzeń, c. schemat blokowy funkcjonalny urządzeń, d. rysunki prezentuiace budowę wewnętrzną urządzeń.

14 PSE-TS.PQA PL/2013vl 13 Lp. Opis 5 Instrukcje montażu, konserwacji i obsługi (DTR) w języku polskim i angielskim z uwzględnieniem specyfiki obiektów i zainstalowanych tam urządzeń. Razem z dostawą należy dostarczyć 6 egzemplarzy drukowanych DTR oraz DTR w formie elektronicznej (w postaci plików w formacie PDF z możliwością drukowania oraz kopiowania tekstu i grafiki). 6 Wykaz urządzeń diagnostycznych, zgodnie z punktem 4.2 niniejszej specvfikaci i Lista referencyjna (lista zrealizowanych dostaw) Wykonawca wykaże, że w ciągu ostatnich trzech lat przed upływem terminu składania ofert, ajeżeli okres prowadzenia działalności jest krótszy - w tym okresie, wykonał co najmniej 2 dostawy wraz z instalacją systemów obejmujące: 10 sztuk urządzeń pomiarowych oferowanego typu (łącznie), oprogramowanie lub upgrade (aktualizacje) oprogramowania oferowanego typu. Lista zrealizowanych zamówień powinna być dostarczona według wzoru podanego w poniższej tabeli: L.p. Opis zamówienia -nazwa oprogramowania, typ urządzenia Ilość urządzeń objętych systemami oprogramowania dostarczonych i zainstalowanych Data Odbiorca* Wykonawca wykonania dostawy** (dzień/miesiąc/rok) 1 2 *) Wykonawca jest zobowiązany przedstawić dokumenty potwierdzające należyte wykonanie wymienionych dostaw. **) W przypadku, gdy Wykonawca polega na wiedzy i doświadczeniu innych podmiotów, Wykonawca powinien podać w rubryce Wykonawca dostawy" informację o podmiocie, który wykonywał dostawy oraz załączyć dokumenty potwierdzające odpowiednio, że dostawy zostały wykonane należycie.

15 PSE-TS.PQA PL/2013vl WYMAGANIA I PARAMETRY OBOWIĄZKOWE DLA OPROGRAMOWANIA 3.1. Normy Oprogramowanie powinno być zaprojektowane i wykonane zgodnie z następującymi normami: PN-EN PN-EN IEEE Kompatybilność elektromagnetyczna (EMC). Metody badań i pomiarów. Metody pomiaru jakości energii. Parametry napięcia zasilającego w publicznych sieciach rozdzielczych. A Recommended Practice for the Transfer of Power Quality Data. PQDIF format wymiany danych jakości energii zapewniający możliwość integracji danych pomiarowych. Międzynarodowe normy IEC oraz normy europejskie EN traktowane są jako równoważne z normami PN-EN. Stosowane normy powinny być w wersji aktualnej w czasie przedkładania oferty. W przypadku gdy wymagania zawarte w niniejszym dokumencie są bardziej rygorystyczne od wymagań podanych w powyższych normach wówczas należy stosować się do wymagań bardziej rygorystycznych Wymagania podstawowe Wykonawca wraz z urządzeniami pomiarowymi JEE musi dostarczyć niezbędne upgrade'y oraz licencje dla oprogramowania jednostki centralnej SMJEE usytuowanej w Centrum Monitorowania JEE w siedzibie PSE-Północ S.A. Oprogramowanie po uzupełnieniu musi realizować co najmniej następujące funkcje: Pozyskiwanie (odczyt) danych z urządzeń pomiarowych JEE w trybie automatycznym oraz na żądanie dla zadanego przez użytkownika okresu pomiarowego, nie powodujące zakłóceń i przerw w rejestracji danych Odczyt danych pomiarowych z jednego urządzenia pomiarowego do więcej niż jednej bazy danych (np. dwóch odrębnych jednostek centralnych systemu) Zarządzanie bazami danych Raportowanie i analizę danych Eksport i import danych pomiarowych Synchronizacja czasu urządzeń pomiarowych oraz funkcja zmiany czasu lato/zima" i zima/lato" zapewniająca prezentację danych pomiarowych zgodnie z czasem lokalnym Dziennik zdarzeń, błędów w systemie oraz zakłóceń w pracy urządzeń pomiarowych Alarmowanie w przypadku zdarzeń lub przekroczenia ustawionych parametrów Polska i angielska wersja językowa oprogramowania.

16 PSE-TS.PQA PL/2013vl Raporty Oprogramowanie musi zapewniać co najmniej następujące funkcje raportowe: Raporty PN-EN z opcją zmiany przez użytkownika progów (wartości granicznych) oraz innych parametrów w celu dostosowania tego raportu do uregulowań obowiązujących w Polsce takich jak Rozporządzenie Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego w zakresie wszystkich poziomów napięć Raporty danych pomiarowych wraz z analizą statystyczną zapewniającą określenie procentowego zbioru wartości pozostających w przedziale tolerancji ustalonym przez użytkownika Raporty dotyczące zapadów i wzrostów napięcia, przerw w zasilaniu oraz szybkich zmian napięcia Definiowanie szablonów raportów przez użytkownika Koncepcja oznaczania (flagowania) zgodnie z PN-EN oraz funkcja manualnego oznaczania danych, zapewniająca uwzględnianie bądź eliminowanie przez użytkownika oznaczonych danych pomiarowych z raportowania także danych dla czasu przerw w zasilaniu Raport kompletności danych pomiarowych dla wszystkich mierzonych parametrów Raport z odchyleń czasu pomiędzy jednostką centralną systemu i urządzeniami pomiarowymi Automatyczne, cykliczne tworzenie raportów z zapisem do bazy danych Raporty w polskiej i angielskiej wersji językowej Zapis raportów do plików wynikowych zgodnych co najmniej z formatami PDF i MS Word Dodatkowe wymagania dotyczące raportów zamieszczono w punkcie Analiza danych i alarmy Oprogramowanie musi realizować co najmniej podane niżej funkcje w zakresie analizy danych i alarmów, przy zachowaniu możliwości eliminowania oznaczonych danych zgodnie z punktem 3.3.5: Analiza statystyczna danych pomiarowych (z możliwością określenia wartości granicznych) dla dowolnego okresu pomiarowego, dla wielu urządzeń jednocześnie z agregacją danych dzienną, tygodniową, miesięczną etc Analiza zdarzeń dla dowolnego okresu pomiarowego, dla wielu urządzeń jednocześnie z agregacją danych dzienną, tygodniową, miesięczną etc Analiza graficzna obejmująca wykresy mierzonych parametrów w stanach ustalonych, przebiegi wartości RMS, oscylogramy, CBEMA, ITIC Możliwość porównania danych z wielu urządzeń pomiarowych i różnych wielkości na tym samym wykresie Analiza na bieżąco (on-line) obejmująca podstawowe wielkości pomiarowe, oscylogramy, wykresy wskazowe oraz trendy Automatyczne generowanie alarmów w przypadku wystąpienia zdarzeń lub przekroczenia ustawionych parametrów JEE Dodatkowe wymagania dotyczące analizy zdarzeń zamieszczono w punkcie 4.1.

17 PSE-TS.PQA PL/2013vl Baza danych Oprogramowanie musi spełniać co najmniej następujące wymagania w zakresie baz danych: Dane pomiarowe należy przechowywać w bazie Microsoft SQL Server 2008 oraz w jej nowszych wersjach Pozyskiwanie danych pomiarowych do jednej bazy danych z co najmniej 200 sztuk urządzeń pomiarowych (z możliwością docelowej rozbudowy do co najmniej 500 sztuk urządzeń) Jednoczesny dostęp do analizy tych samych danych dla co najmniej 20 użytkowników z możliwością późniejszej rozbudowy - struktura oprogramowania klient serwer Struktura bazy danych zapewniająca ocenę długookresowych trendów danych pomiarowych, z czasem odpowiedzi nie dłuższym niż 30 sekund dla okresu trzech lat Rejestr zalogowań użytkowników oraz innych działań jak np. wprowadzanie zmian w konfiguracji systemu Aktualne pliki ustawień i konfiguracji dla każdego urządzenia pomiarowego jakości energii i jednostki centralnej powinny być przechowywane na serwerze Eksport i import danych Oprogramowanie musi spełniać co najmniej następujące wymagania w zakresie eksportu i importu danych pomiarowych: Automatyczny oraz na żądanie użytkownika eksport i import grup wartości pomiarowych z I do plików w formacie PQDIF (IEEE ), do I z baz danych SQL, przy zachowaniu pełnej funkcjonalności oprogramowania dla zaimportowanych danych, zgodnie z wymaganiami niniejszej specyfikacji Eksport do plików w formacie COMTRADE Eksport konfigurowalnych grup wartości pomiarowych do plików w formacie tekstowym ( csv lub txt) Dodatkowe wymagania dotyczące importu danych zamieszczono w punkcie Wymagania systemowe Oprogramowanie musi spełniać co najmniej następujące wymagania systemowe: Kompatybilność oprogramowania z systemem operacyjnym Windows Server 2008 oraz nowszymi wersjami Możliwość nadania przez administratora zróżnicowanych poziomów uprawnień dla użytkowników (w tym tylko do odczytu, do zmian w konfiguracji urządzeń, do usuwania danych pomiarowych itp.) Współpraca z urządzeniami pomiarowymi Oprogramowanie musi spełniać następujące wymagania w zakresie współpracy z urządzeniami pomiarowymi: Zapewnienie pełnej funkcjonalności zgodnie z wymaganiami zawartymi w niniejszej specyfikacji w odniesieniu do wszystkich urządzeń tego samego Producenta Możliwość gromadzenia danych w jednej bazie danych z urządzeń pomiarowych klasy A wykonanych w wersji stacjonarnej oraz przenośnej.

18 PSE-TS.PQA PL/2013vl Gwarancja Wykonawca jest zobowiązany do udzielenia co najmniej 60-miesięcznej gwarancji i rękojmi na realizowany przedmiot zamówienia. Okres gwarancji jest liczony od terminu protokolarnego odbioru końcowego przedmiotu zamówienia Zamawiający zawiadomi Wykonawcę w formie pisemnej o zauważonych i wymagających naprawy gwarancyjnej wadach niezwłocznie po ich ujawnieniu. W zawiadomieniu Zamawiający poda krótki opis wady W ramach gwarancji Wykonawca jest zobowiązany do usuwania wad przedmiotu zamówienia. W okresie gwarancyjnym Wykonawca wykona naprawę w terminie IO dni roboczych od dnia zawiadomienia o ujawnieniu wady. W szczególnych przypadkach dopuszcza się wydłużenie okresu naprawy do 30 dni, przy czym przedmiot zamówienia musi realizować swoje podstawowe funkcje Dokumenty i licencje 3.1 O. I. Dokumenty dostarczane na etapie zatwierdzania projektu technicznego. Wykonawca wraz z przedkładanym do zatwierdzenia projektem technicznym instalacji oprogramowania dostarczy dokumenty oraz licencje wymienione w tabeli: Lp. Opis I Płyty instalacyjne CD z upgrade'mi oraz oprogramowaniem SMJEE wraz z licencjami wymaganymi dla zapewnienia pełnej funkcjonalności oprogramowania zgodnie z niniejszą specyfikacją. 2 Opis struktury bazy danych używanej do przechowywania danych pomiarowych JEE wraz z narzędziami do tworzenia i zarządzania bazą danych. 3 Informacje dotyczące tworzenia kopii zapasowych (bezpieczeństwa) oraz procedur ich odtwarzania zarówno dla baz danych pomiarowych jak i plików ustawień i konfiguracji systemu i aplikacji. 4 Instrukcje instalacji oraz obsługi oprogramowania w języku polskim i angielskim. Razem z dostawą należy dostarczyć 6 egzemplarzy drukowanych instrukcji. Ponadto dostarczyć instrukcje do PSE S.A. w formie elektronicznej (w postaci plików w formacie PDF z możliwością drukowania oraz kopiowania tekstu i grafiki). 5 Dane gwarantowane oferowanego oprogramowania SMJEE zgodnie z tabelą zamieszczoną w pkt Lista referencyjna wymieniona w punkcie Dostarczone dokumenty muszą uwzględniać wymagania niniejszej specyfikacji Upgrade oprogramowania Wykonawca powinien zapewnić możliwość dostawy upgade'ów oprogramowania przez okres co najmniej 7 lat od daty podpisania protokołu odbioru. Kosztu upgrade'ów oprogramowania nie uwzględnia się w cenie oferty.

19 PSE-TS.PQA PL/2013vl WYMAGANIA I PARAMETRY POZOSTAŁE 4.1. Wymagania pozostałe w zakresie funkcjonalności Pomiar następujących parametrów: Lp. Parametr Opis wartości pomiarowych Zgodność z normą 1 K-Factor" dla Współczynnik K-Factor" dla strat transformatorów transformatora związanych z prądami wirowymi spowodowanymi odkształceniami prądów, wyznaczony z zależności: ( Jl J' h hmax J -, K -Factor = L!!_ h- h=i gdzie: h - rząd harmonicznej, indeks 1 - harmoniczna podstawowa. Wartości dla poszczególnych faz Ll, L2, L Automatyczne wysyłanie alarmów poprzez pocztę do określonych użytkowników w przypadku wystąpienia zdarzeń lub przekroczenia ustawionych parametrów Raport zbiorczy dla wielu urządzeń pomiarowych jednocześnie (co najmniej 200 szt.) zawierający skondensowane informacje o przekroczeniach parametrów JEE określonych w rozporządzeniu Ministra Gospodarki (z możliwością zmiany wartości granicznych), zarejestrowanych zdarzeniach i przerwach w zasilaniu realizowany na poziomie oprogramowania jednostki centralnej Import danych pomiarowych z plików w formacie tekstowym (csv lub txt) do baz danych SQL, przy zachowaniu pełnej funkcjonalności oprogramowania dla zaimportowanych danych, zgodnie z wymaganiami niniejszej specyfikacji Analiza zdarzeń według charakterystyk odpornościowych zdefiniowanych przez użytkownika (analogicznie jak dla CBMA i ITIC) Wykonawca powinien przedłożyć aktualny Certyfikat Jakości ISO 900 I lub równoważny w zakresie zapewnienia jakości przy projektowaniu, w pracach rozwojowych, produkcji, montażu i serwisie.

20 PSE-TS.PQA PL/2013vl Diagnostyka Wykonawca zaproponuje wykaz niezbędnych urządzeń potrzebnych do diagnostyki urządzeń pomiarowych jakości energii elektrycznej, przedstawi metody pozwalające na ich diagnostykę w miejscu zainstalowania na obiekcie oraz określi koszt zakupu zgodnie z poniższą tabelą. Kosztów tych Wykonawca nie wlicza do ceny oferty. Lp. Wykaz urządzeń diagnostycznych Ilość Koszt zakupu Opis metody diagnostycznej

21 PSE-TS.PQA PL/2013vl INFORMACJE DOSTARCZANE PRZEZ WYKONAWCĘ - Gwarantowane parametry Wykonawca potwierdza spełnienie wymagań w kolumnie Gwarantowane" wpisując tak". Udzielenie odpowiedzi nie" w przypadku wymagań obowiązkowych skutkuje odrzuceniem projektu technicznego instalacji urządzeń i oprogramowania. W przypadku wymagań pozostałych nie spełnienie czterech lub więcej wymagań skutkuje odrzuceniem projektu technicznego instalacji urządzeń i oprogramowania. Wypełniony formularz należy dostarczyć nie później niż z przedkładanym do zatwierdzenia projektem technicznym. Wykonawca Oznaczenie typu urządzenia Nazwa oprogramowania Lp. Opis wymagania Wymagane Gwarantowane Wyma2ania obowiązkowe 1 Wymaganie punkt 2.1. Tak 2 Wymaganie punkt Tak 3 Wymaganie punkt Tak 4 Wymaganie punkt Tak 5 Wymaganie punkt Tak 6 Wymaganie punkt Tak 7 Wymaganie punkt Tak 8 Wymaganie punkt Tak 9 Wymaganie punkt a) wykonanie dla In= la Tak b) wykonanie dla In= SA Tak 10 Wymaganie punkt Tak 11 Wymaganie punkt Tak 12 Wymaganie punkt Tak 13 Wymaganie punkt Tak 14 Wymaganie punkt O. Tak 15 Wymaganie punkt Tak 16 Wymaganie punkt Tak 17 Wymaganie punkt 2.4. Tak 18 Wymaganie punkt Tak 19 Wymaganie punkt Tak 20 Wymaganie punkt Tak 21 Wymaganie punkt Tak 22 Wymaganie punkt a. Tak 23 Wymaganie punkt b. Tak 24 Wymaganie punkt c. Tak 25 Wymaganie punkt d. Tak 26 Wymaganie punkt Tak

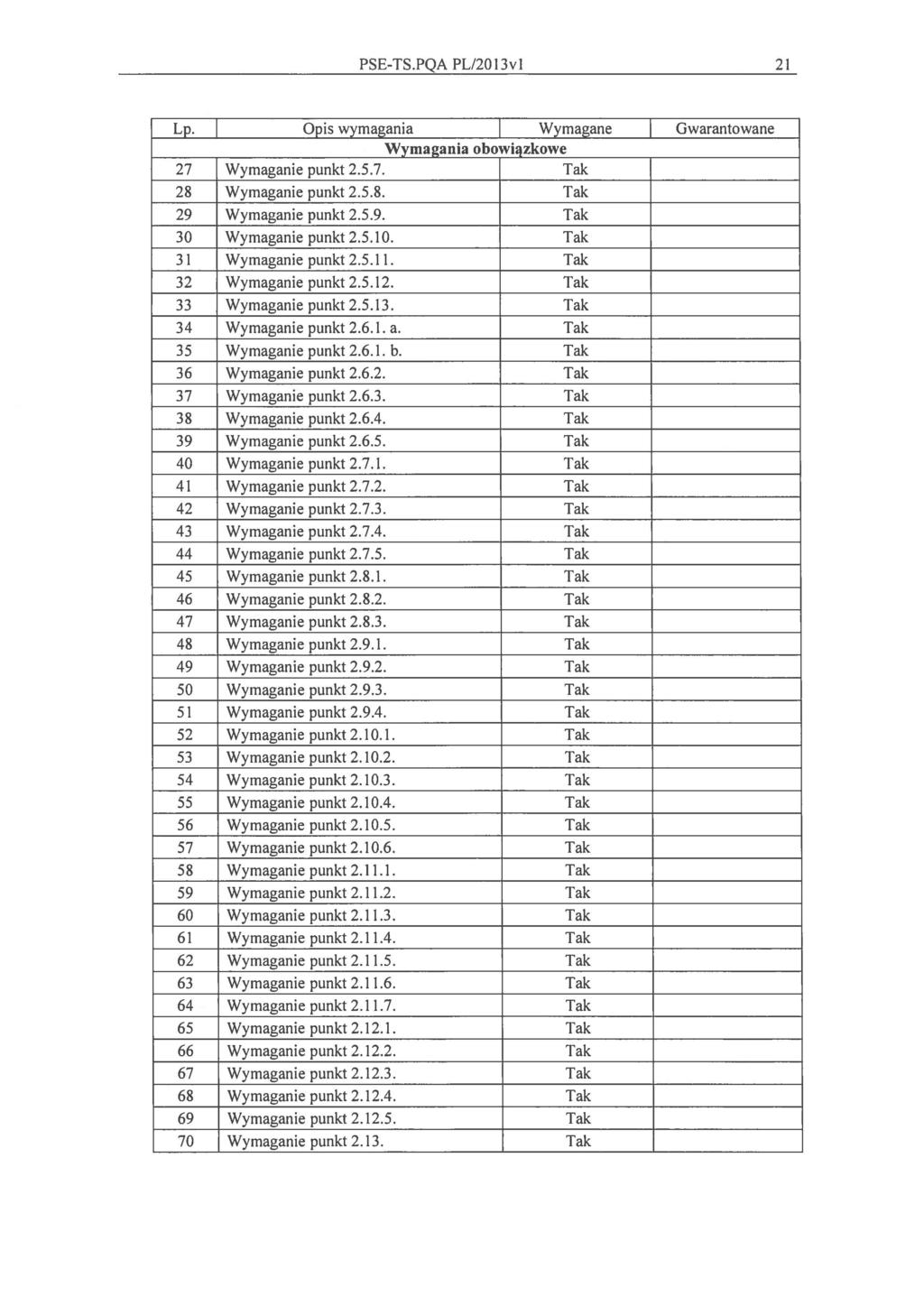

22 PSE-TS.PQA PL/2013vl 21 Lp. Opis wymagania Wymagane Gwarantowane Wymae:ania obowiązkowe 27 Wymaganie punkt Tak 28 Wymaganie punkt Tak 29 Wymaganie punkt Tak 30 Wymaganie punkt O. Tak 31 Wymaganie punkt Tak 32 Wymaganie punkt Tak 33 Wymaganie punkt Tak 34 Wymaganie punkt a. Tak 35 Wymaganie punkt b. Tak 36 Wymaganie punkt Tak 37 Wymaganie punkt Tak 38 Wymaganie punkt Tak 39 Wymaganie punkt Tak 40 Wymaganie punkt Tak 41 Wymaganie punkt Tak 42 Wymaganie punkt Tak 43 Wymaganie punkt Tak 44 Wymaganie punkt Tak 45 Wymaganie punkt Tak 46 Wymaganie punkt Tak 47 Wymaganie punkt Tak 48 Wymaganie punkt Tak 49 Wymaganie punkt Tak 50 Wymaganie punkt Tak 51 Wymaganie punkt Tak 52 Wymaganie punkt 2.1 O. I. Tak 53 Wymaganie punkt Tak 54 Wymaganie punkt Tak 55 Wymaganie punkt Tak 56 Wymaganie punkt Tak 57 Wymaganie punkt Tak 58 Wymaganie punkt Tak 59 Wymaganie punkt Tak 60 Wymaganie punkt Tak 61 Wymaganie punkt Tak 62 Wymaganie punkt Tak 63 Wymaganie punkt Tak 64 Wymaganie punkt Tak 65 Wymaganie punkt Tak 66 Wymaganie punkt Tak 67 Wymaganie punkt Tak 68 Wymaganie punkt Tak 69 Wymaganie punkt Tak 70 Wymaganie punkt Tak

23 PSE-TS.PQA PL/2013vl 22 Lp. Opis wymagania Wymagane Gwarantowane Wvmae:ania obowiązkowe 71 Wymaganie punkt Tak 72 Wymaganie punkt Tak 73 Wymaganie punkt Tak 74 Wymaganie punkt Tak 75 Wymaganie punkt Tak 76 Wymaganie punkt Tak 77 Wymaganie punkt Tak 78 Wymaganie punkt Tak 79 Wymaganie punkt 3.1. Tak 80 Wymaganie punkt Tak 81 Wymaganie punkt Tak 82 Wymaganie punkt Tak 83 Wymaganie punkt Tak 84 Wymaganie punkt Tak 85 Wymaganie punkt Tak 86 Wymaganie punkt Tak 87 Wymaganie punkt Tak 88 Wymaganie punkt Tak 89 Wymaganie punkt Tak 90 Wymaganie punkt Tak 91 Wymaganie punkt Tak 92 Wymaganie punkt Tak 93 Wymaganie punkt Tak 94 Wymaganie punkt Tak 95 Wymaganie punkt Tak 96 Wymaganie punkt Tak 97 Wymaganie punkt Tak 98 Wymaganie punkt Tak 99 Wymaganie punkt Tak 100 Wymaganie punkt Tak 101 Wymaganie punkt Tak 102 Wymaganie punkt Tak 103 Wymaganie punkt Tak 104 Wymaganie punkt Tak 105 Wymaganie punkt Tak 106 Wymaganie punkt Tak 107 Wymaganie punkt Tak 108 Wymaganie punkt Tak 109 Wymaganie punkt Tak 110 Wymaganie punkt Tak 111 Wymaganie punkt Tak 112 Wymaganie punkt Tak 113 Wymaganie punkt Tak 114 Wymaganie punkt Tak

24 PSE-TS.PQA PL/2013vl 23 Lp. Opis wymagania Wymagane Gwarantowane Wymae:ania obowiązkowe 115 Wymaganie punkt Tak 116 Wymaganie punkt Tak 117 Wymaganie punkt Tak 118 Wymaganie punkt Tak 119 Wymaganie punkt Tak 120 Wymaganie punkt Tak 121 Wymaganie punkt 3.1 O. I Tak 122 Wymaganie punkt Tak 123 Wymaganie punkt Tak Wymagania pozostałe 124 Wymaganie punkt Tak/Nie 125 Wymaganie punkt Tak/Nie 126 Wymaganie punkt Tak/Nie 127 Wymaganie punkt Tak/Nie 128 Wymaganie punkt Tak/Nie 129 Wymaganie punkt Tak/Nie
