Magnetyczny przełącznik pływakowy Wersja z tworzywa Model RLS-2000, do aplikacji przemysłowych

Transkrypt

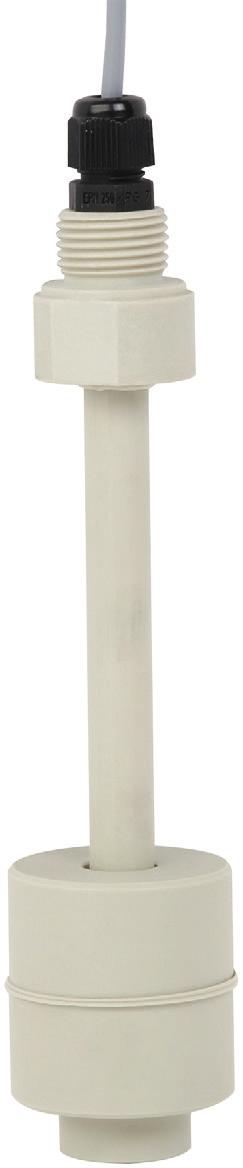

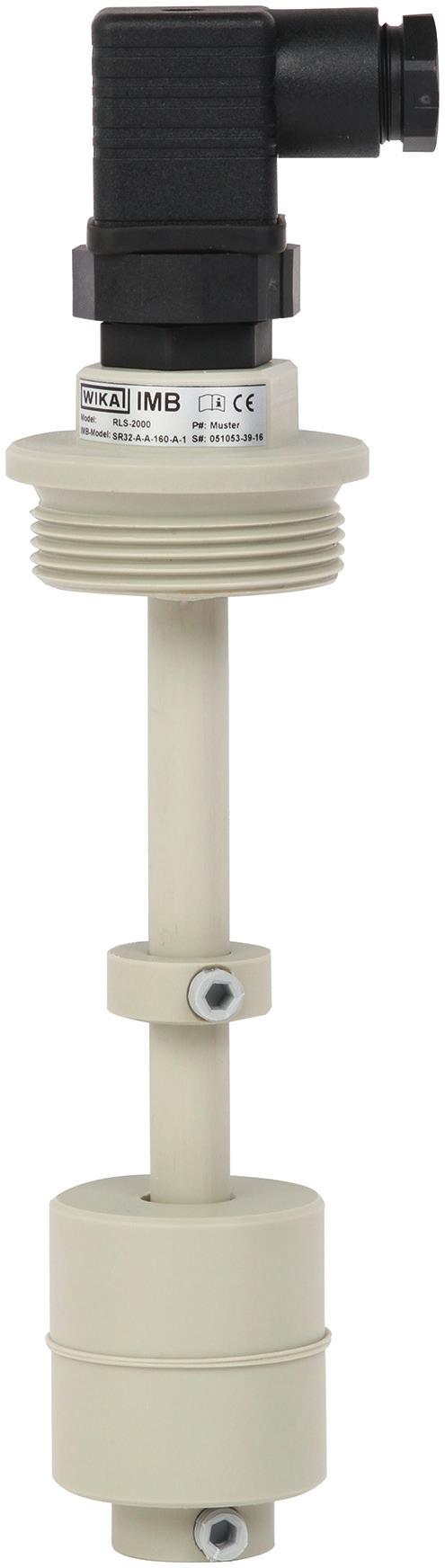

1 Pomiar poziomu Magnetyczny przełącznik pływakowy Wersja z tworzywa Model RLS-000, do aplikacji przemysłowych Karta katalogowa WIKA LM Zastosowanie Pomiar poziomu cieczy w budowie maszyn Kontrola i monitorowanie krytycznych mediów Specjalne właściwości Kompatybilność mediów: ropa naftowa, media ciekłe i ciecze żrące Materiał części zwilżanych: PP lub PVDF Do 4 wyjść przełączających, dowolnie definiowanych jako normalnie zamknięte, normalnie otwarte lub zamienne Bezpotencjałowe przełączniki kontaktronowe Opis Magnetyczny przełącznik pływakowy RLS-000 został opracowany do pomiaru poziomu mediów agresywnych i żrących, jak kwasów i zasad. Zasada pomiarowa W pływak wbudowany jest magnes stały, którego pole magnetyczne powoduje aktywację kontaktronu bezpotencjałowego wbudowanego w rurę. Aktywacja kontaktronów magnesem stałym odbywa się bezstykowo, w związku z czym nie ulegają one zużyciu. W zależności od preferencji klienta, wyjścia przełączające mogą być normalnie otwarte, normalnie zamknięte lub zamienne, a przełączanie może odbywać się dla określonego poziomu cieczy. Rys. lewy: gwint montażowy, przyłącze kątowe Rys. prawy: wyjście kablowe Karta katalogowa WIKA LM /07 Strona z 5 Karty katalogowe podobnych produktów: Magnetyczny przełącznik pływakowy, wersja ze stali nierdzewnej; model RLS-000; patrz karta katalogowa LM 50.0 Magnetyczny przełącznik pływakowy z wyjściem temperaturowym, wersja ze stali nierdzewnej; model RLS-000; patrz karta katalogowa LM Magnetyczny przełącznik pływakowy z opcjonalnym wyjściem temperaturowym; wersja iskrobezpieczna; model RLS-4000; patrz karta katalogowa LM 50.07

2 Specyfikacje Magnetyczny przełącznik przepływu, model RLS-000 Zasada pomiarowa Długość rury prowadzącej L Sygnał wyjściowy Funkcja przełączania Pozycja przełączania Odstęp pomiędzy punktami przełączania ) Moc przełączania Dokładność Pozycja montażu Pionowo ±0 Przyłącze procesowe Materiał Zwilżany Niezwilżany Dopuszczalne temperatury Medium Otoczenia Przechowywanie Bezpotencjałowe przełączne styki kontaktronowe uruchamiane są przez magnes pływaka ,500 mm ( cala), inne długości na zapytanie Do 4 punktów przełączających, w zależności od przyłącza elektrycznego: SP, SP,, Alternatywnie normalnie otwarty (NO), normalnie zamknięty (NC) lub styk przełączny (SPDT) - przy wzroście poziomu Wyspecyfikowano w mm, zaczynając od górnej powierzchni uszczelniającej (SP... ) Na końcu rury prowadzącej 45 mm (.8 cala) nie może być użyte jako punkty przełączające. Minimalna odległość SP od górnej powierzchni uszczelniającej: Minimalny odstęp pomiędzy punktami przełączania: Minimalny odstęp z punktami przełączania: Minimalny odstęp z 4 punktami przełączania: Normalnie otwarty, normalnie zamknięty: Styk przełączny: 50 mm 50 mm AC 0 V; 00 VA; A DC 0 V; 50 W; 0.5 A AC 0 V; 40 VA; A DC 0 V; 0 W; 0.5 A 80 mm, albo pomiędzy SP i SP lub SP i 80 mm, pomiędzy SP i Dokładność punktu przełączania ± mm włączając histerezę, niepowtarzalność G ½, montaż od zewnątrz ) G, montaż od zewnątrz G ⅜, montaż od wewnątrz ) G ½, montaż od wewnątrz ) Przyłącze procesowe, rura prowadząca: PP, PVDF (opcja) Obudowa: PP, PVDF (opcja) Wersja PP C (4 76 F) C (4 76 F) C (4 76 F) Pływak: patrz tabela poniżej Przyłącze elektryczne: patrz tabela poniżej Wersja PVDF (opcja) C (4 76 F), opcja: C (- +48 F) C (- +76 F) C (- +76 F) Przyłącza elektryczne 4) Przyłącze kątowe DIN A Obudowa przyłączeniowa Wymiary: 80 x 8 x 55 mm Definicja max. punktu przełączania NO/NC SPDT 4 SPDT NO/NC + SPDT 4 SPDT Stopień Materiał Długość ochrony 5) przewodu IP 65 PA - IP 67 PVC m (6.5 ft) 5 m (6.4 ft) inne długości IP 67 Silikon na zapytanie IP 66 Poliwęglan, dławnice z poliamidu, mosiądz, stal nierdzewna - Pływak Forma Średnica zewnętrzna D Wysokość H Ciśnienie robocze Temperatura medium Gęstość Materiał Cylinder 6) 44 mm 44 mm bar 80 C ( 76 F) 500 kg/m³ PP H Cylinder 7) 55 mm 55 mm bar 80 C ( 76 F) 500 kg/m³ PP D Cylinder 7) 55 mm 65 mm bar 0 C ( 48 F) 800 kg/m³ PVDF ) Mniejsze minimalne odstępy na zapytanie ) Tylko z zewnetrzną średnicą pływaka D = 44 mm z PP ) Tylko z wyjściem kablowym 4) Wersje z przewodem ochronnym na zapytanie 5) Wyspecyfikowany stopień ochrony (wg IEC/EN 6059) obowiązuje tylko wtedy kiedy zastosowano połączenie z dopasowanymi wtyczkami, posiadającymi właściwy stopień ochrony. 6) Dopuszczalna długość rury prowadzącej L 500 mm (9.68 cala) 7) Nie z przyłaczem procesowym G ½ Strona z 5 Karta katalogowa WIKA LM /07

3 Schemat połączeń Przyłącze kątowe DIN A punkty przełączające SP SP punkt przełączający SP SP SP SP SP WH GN GY BU WH YE BU VT BN YE PK RD BN GY RD GYPK GN PK BK RDBU Obudowa przyłączeniowa SP SP SP SP W W4 W7 W0 W W4 W7 W0 W W5 W8 W W W5 W8 W W W6 W9 W Karta katalogowa WIKA LM /07 Strona z 5

4 Wymiary w mm (cale) z przyłączem kątowym forma A z wyjściem kablowym z obudową przyłączeniową Legenda L Długość rury prowadzącej T Zakres nieużywalny dla pozycji przełączania Przyłącze procesowe Montaż od zewnątrz Montaż od wewnątrz G L G L G ½ 6 mm (0.6 cala) G ⅜ B mm (0.47 cala) G 0 mm (0.79 cala) G ½ B 4 mm (0.55 cala) Strona 4 z 5 Karta katalogowa WIKA LM /07

5 Aprobaty Logo Opis Dyrektywa EMC Deklaracja zgodności EU Dyrektywa niskonapięciowa Dyrektywa RoHS Unia Europejska Aprobaty i certyfikaty, patrz strona www Informacje wymagane do zamówienia Model / Sygnał wyjściowy / Funkcja przełączania / Przyłącze elektryczne / Materiał / Przyłącze procesowe / Długość rury prowadzącej L / Temperatura medium 0/07 PL based on 0/07 EN 0/07 WIKA Alexander Wiegand SE & Co. KG, wszystkie prawa zastrzeżone. Specyfikacje podane w niniejszym dokumencie przedstawiają stan konstrukcyjny w momencie publikacji. Zastrzegamy sobie prawo do wprowadzenia modyfikacji w specyfikacji i materiałach. Karta katalogowa WIKA LM /07 Strona 5 z 5 WIKA Polska spółka z ograniczoną odpowiedzialnością sp. k. ul. Łęgska 9/5, Włocławek Tel.: (+48) Fax: (+48) info@wikapolska.pl
