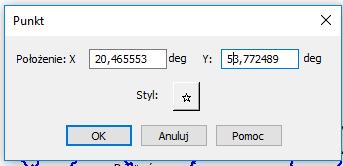

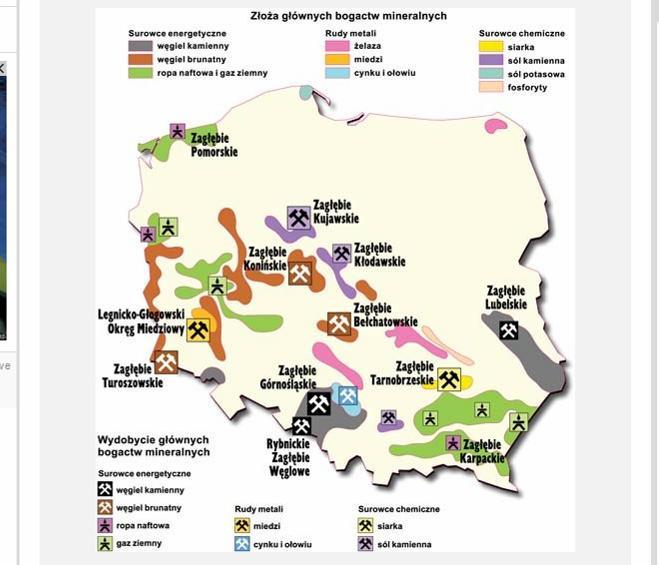

1 Rysowanie i edycja mapy Przypomnienie: Jeżeli zbiory dla których chcemy dokonać zmian są zbiorami tylko do odczytu (np. zbiorami otwartymi z Excela, Lotusa, czy plikami ASCII czy też powstałymi poprzez wybór np. SQL) należy najpierw zapisać kopię. Następnie należy zamknąć i otworzyć ten zbiór. Rysowanie: Rysować można tylko na warstwie mapy (również na warstwie kosmetycznej), która jest wskazana do edycji (ikonka W edycji w oknie Przegląd). Obiekty narysowane w warstwie kosmetycznej można zapisać poprzez zapisanie pola pracy. Można następnie stworzyć dla nich nową warstwę wybierając na karcie Mapa Kosmetyczne Zapisz obiekty kosmetyczne. W celu usunięcia obiektów z warstwy kosmetycznej należy wybrać na karcie Mapa Kosmetyczne Wyczyść warstwę kosmetyczną. 1. Edycja obiektów na mapie. Zadanie 1. a) Otwórz pliki Polska.tab, Mias_woj.tab i HURTOWNI.tab b) Zmień kolejność warstw tak, aby warstwa HURTOWNI znalazła się na początku, zaraz po warstwie kosmetycznej. c) W oknie Przegląd zaznacz warstwę HURTOWNI jako warstwę do edycji. d) Wyświetl etykiety hurtowni z kolumny artykuły (pomoże to w wyborze właściwych hurtowni). e) Zmień styl symboli dla hurtowni spożywczych na kółko z żółtym tłem, odzieżowych na romb z zielonym tłem. Inne pozostaw bez zmian. f) Skopiuj zrzut ekranu do pliku Imię_Nazwisko_cw8.docx: zadanie 1 Zmiana stylu symbolu: o Kliknąć dwa razy lewym klawiszem myszki na wybrany obiekt i w oknie Punkt zmienić Styl albo Zadanie 2. a) Zaznacz nową hurtownię w Zielonej Górze. b) Uzupełnij dane dotyczące nowej Hurtowni: HURTOWNIA: Zielona Góra; WARTOŚĆ zamówień 10,000; ARTYKUŁY: obuwie. c) Ustaw okna Info, mapy i tabeli obok siebie i skopiuj zrzut ekranu do pliku Imię_Nazwisko_cw8.docx: zadanie 2. d) Zapisz pole pracy pod nazwą Polska_Hurt i zamknij wszystko Rysowanie nowych symboli Karta Przestrzenne Wstaw Symbol, Ustaw kursor, w miejscu gdzie na mapie ma znajdować się nowa hurtownia i kliknij lewym przyciskiem myszy. Uzupełnianie danych o obiekcie Karta Mapa Narzędzia mapy Info, w wyświetlonym oknie Info wybrać zbiór HURTOWNI i uzupełnić brakujące dane lub W oknie Tabeli dla zbioru HURTOWNI.tab, w której na końcu pojawia się nowy rekord powiązany z nowym obiektem klikając w odpowiednim polu. Dwukrotne kliknięcie selektorem na wybrany obiekt powoduje wyświetlenie dialogu atrybutów obiektu, np. dla hurtowni Olsztyn Jeżeli warstwa jest wybieralna, to atrybuty te można tylko obejrzeć. Jeżeli natomiast warstwa jest w edycji, to można zmienić atrybuty wpisując nowe wartości. 1

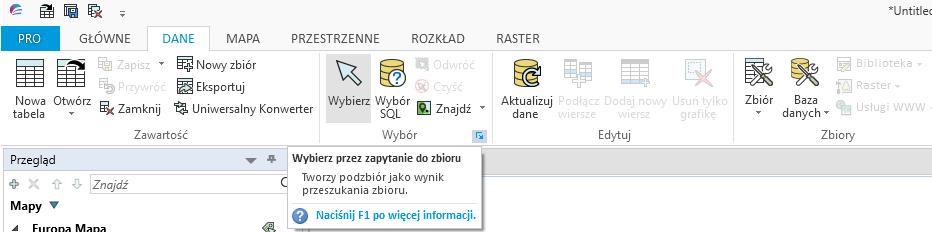

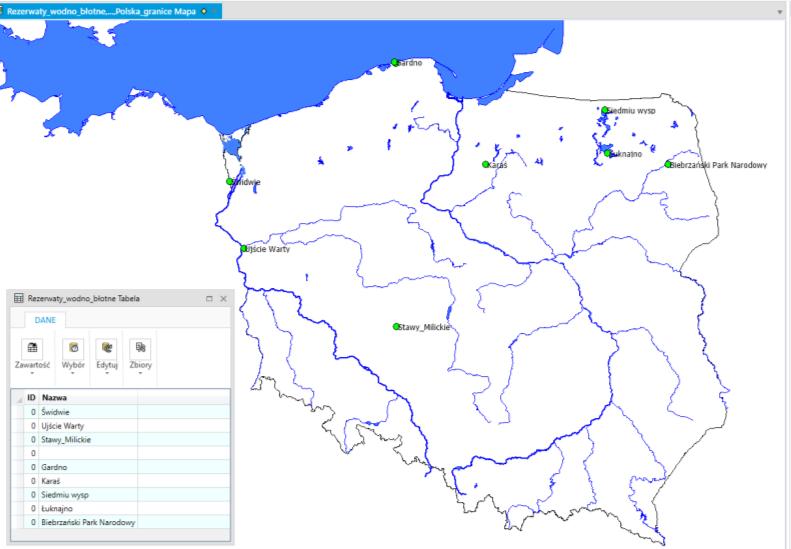

2 2. Tworzenie nowej warstwy tematycznej MapInfo Professional 8 Zadanie 3. a) Otwórz plik Europa.tab b) Za pomocą Wybierz przez zapytanie do zbioru wytnij kraj Polska (Kraj= Polska ) i wstaw do zbioru o nazwie Polska_granice. c) W warstwie Polska_granice zmień w stylu regionu kolor wypełnienia na A1. d) Zapisz kopię jako Polska_granice.tab i zamknij wszystko. Zaznaczanie nowych obiektów w nowej warstwie Zadanie 4. Utwórz zbiór przedstawiający na terenie Polski rezerwaty wodno-błotne wpisane na listę Konwencji w Ramsar (1971r.). a) Otwórz: Polska_granice.tab, JEZIORA.tab, RZ_ODRA.tab i RZ_WISLA.tab b) Ustaw warstwę kosmetyczną do edycji. Zaznacz na niej, zielonym kółkiem, miejsca jak wskazano na rysunku. c) Zapisz obiekty kosmetyczne pod nazwą Rezerwaty_wodno_błotne.tab. Wstawianie obiektów Karta Przestrzenne Styl Styl symbolu Karta Przestrzenne Wstaw Symbol Zapisywanie nowej warstwy tematycznej Karta Mapa Kosmetyczne Zapisz obiekty kosmetyczne d) Dodaj do Tabeli zbioru Rezerwaty_wodno_błotne.tab pole tekstowe Nazwa o szerokości 10. e) Dodaj do mapy warstwę Rezerwaty_wodno_błotne. f) Uzupełnij brakujące dane według mapy zamieszczonej powyżej. g) Wyświetl ma mapie etykiety rezerwatów. h) Skopiuj zrzut ekranu do pliku Imię_Nazwisko_cw8.docx: zadanie 4. i) Zapisz pole pracy pod nazwą Polska_Rezerwaty i zamknij wszystkie zbiory 2

3 Zaznaczanie nowych obszarów w nowej warstwie MapInfo Professional 8 Zadanie 5. Zaznacz na mapie Polski granice występowania wilków. a) otwórz Zaznaczanie obszarów na mapie Polska_granice.tab, RZ_ODRA.tab i RZ_WISLA.tab. b) Ustaw warstwę kosmetyczną do edycji. c) Proszę zaznaczyć obszary tak, jak pokazano na poniższej mapie. d) Wygładź narysowane linie łamane nadając im odpowiedni kształt. e) Wpisz tytuł mapy (jak na rysunku). f) Zapisz obiekty kosmetyczne jako zbiór o nazwie pomocą można: o przesunąć węzeł w nowe miejsce; o Wilki_zasięg.tab. g) Skopiuj zrzut ekranu do WORD-a h) Zapisz pole pracy pod nazwą Polska_wilki i zamknij zbiory. wszystkie Wybór stylu linii - Karta Przestrzenne Styl Styl linii Rysowanie łamanej - Karta Przestrzenne Wstaw Łamana, ustawić mysz na początku rysowanej linii i odpowiednio klikając, narysuj linię. - Kończysz rysowanie dwukrotnym kliknięciem Wygładzanie Linii Karta Przestrzenne Napraw/Oczyść Wygładź linie. Zmiana kształtu narysowanych obiektów Zaznacz selektorem obiekt, karta Przestrzenne Węzły Zmień kształt. Na obiekcie zostaną pokazane węzły na końcach wszystkich odcinków. Za ich przesunąć węzeł kliknąć na niego i trzymając wciśnięty klawisz myszy dodać węzeł wybrać przycisk Dodaj węzeł z paska narzędzi Rysowanie, a następnie kliknąć w miejscu gdzie ma być dodany węzeł; usunąć węzeł kliknąć na niego i wcisnąć klawisz Delete. Przekształcanie w region Obiekty obszarowe można przekształcić w region, co pozwala np. zmienić liczbę węzłów, zmienić styl regionu. Regiony Przekształć w regiony. Wybór stylu tekstu Karta Przestrzenne Styl Styl tekstu Wpisywanie tekstu Karta Przestrzenne Wstaw Tekst 3

4 2.1. Kopiowanie istniejących obiektów do warstwy kosmetycznej Zadanie 6. Utwórz mapę przedstawiającą doliny dzikich rzek w Polsce. i) Otwórz: Polska_granice.tab, RZ_ODRA.tab i RZ_WISLA.tab j) Skopiuj, zaznaczone na poniższej mapie, odcinki rzek do warstwy kosmetycznej. k) Dla wyróżnionych odcinków rzek stwórz strefę buforową o promieniu pięciu kilometrów od granicy obszaru. l) Wyróżnij skopiowane regiony kolorem zielonym. m) Wpisz tytuł w warstwie kosmetycznej (patrz mapa poniżej). n) Zapisz utworzone obiekty jako zbiór Doliny_dzikich_rzek.tab (Karta Mapa Kosmetyczne Zapisz obiekty kosmetyczne). o) W oknie mapy wyświetl wszystkie warstwy, przy czym warstwy RZ_ODRA i RZ_WISLA powinny znajdować się nad warstwą Doliny_dzikich_rzek. p) Zapisz pole pracy: Doliny_dzikich_rzek. q) r) Skopiuj zrzut ekranu do pliku cw7.docx zadanie 6. s) Zamknij wszystkie zbiory. Kopiowanie istniejących obiektów do warstwy kosmetycznej - Ustaw warstwę kosmetyczną do edycji (w edycji) i pozostaw ją aktywną. - Uaktywnij okno mapy. - Na karcie Przestrzenne wybierz Wybierz. - Kliknij na rzekę, której odcinek chcesz skopiować (powinna zostać zaznaczona). - Na karcie Przestrzenne wybierz Kopiuj (Ctrl+C) a następnie Wklej (Ctrl+V). - Aby zobaczyć wynik kopiowania wyłącz widoczność pozostałych warstw (oprócz Polska_granice). Tworzenie strefy buforowej Jeżeli strefę buforową chcemy utworzyć tylko na pewnym fragmencie obiektu, należy: - Zaznaczyć ten obiekt, - Z karty Przestrzenne wybrać Rozdziel. Aby utworzyć bufor należy: - Zaznaczyć obiekt, dla którego chcemy utworzyć bufor, - Z Karty Przestrzenne wybrać Bufor Bufory, - ustal bufor na 5 km (nie zmieniaj pozostałych opcji w oknie). Ustalanie stylu regionu - Menu: Opcje Styl regionu 4

5 3. Edycja map adresowych Wraz z programem MapInfo sprzedawane są plany adresowe wielu miast na świecie. Plany te można edytować (dodawać lub usuwać odcinki ulic, zmieniać nazwy i przebieg istniejących ulic). Ponieważ plany adresowe miast (MIASTO.tab) są plikami tylko do odczytu, zatem nie można ich edytować. Ale z każdym plikiem adresowym powiązane są dwa zbiory: Miasto_ul.tab (zbiór odcinków zawiera informacje graficzne i przedziały adresowe) i Mirefnum.tab (zbiór nazw zawiera nazwy ulic). Oba te zbiory powiązane są wspólnym polem MI_REFNUM zawierającym numer referencyjny Dodawanie odcinka do istniejącej ulicy Zadanie 7. Dodaj nowy odcinek do istniejącej w Warszawie ulicy (należy narysować nowy obiekt w zbiorze odcinków Warszawa_ul.tab i powiązać go, poprzez numer referencyjny, z odpowiednią nazwą w zbiorze nazw Mirefnum.tab). a) Otwórz pliki WARSZAWA.tab i Warszawa_ul.tab. b) Narysuj nowy odcinek ulicy Dzikiej (numer referencyjny 1 747) o długości 0,2 km (patrz rysunek poniżej). c) Uzupełnij dane o narysowanym odcinku: - OdLewej początkowy numer domu po lewej stronie ulicy: 27; - DoLewej końcowy numer domu po lewej stronie ulicy: 29; - OdPrawej początkowy numer domu po prawej stronie ulicy: 20; - DoPrawej końcowy numer domu po prawej stronie ulicy: 20; - mi_refnum: d) Skopiuj zrzut ekranu do pliku cw7.docx zadanie 7. e) Zapisz pole pracy pod nazwą Warszawa_nowy_odcinek. f) Zamknij wszystkie zbiory. 1. Dodawanie odcinka do istniejącej ulicy - Warstwa (Warszawa_ul) do której dodajemy obiekt musi być w edycji. - Warstwa WARSZAWA, związana z Warszawa_ul, musi być wybieralna. - Zlokalizuj na mapie szukany obiekt: 2. Szukanie obiektów na mapie - Karta Dane Znajdź (obiekt zostanie oznaczony symbolem standardowo:, jeśli chcesz go usunąć to wyczyść warstwę kosmetyczną). - Ustal numer referencyjny obiektu: 3. Znajdowanie numeru referencyjnego (mi_refnum): - Karta Mapa Narzędzia mapy Info (do znalezienia odpowiedniego pola użyj <<). 4. Rysowanie ulicy: - Wciśnij klawisz S (opcja przyciągania do węzła - Snap), - włącz Linijkę z Karty Mapa Narzędzia mapy, - narysuj nowy odcinek ulicy, 5. uzupełnianie danych o nowym obiekcie: - kliknij na narysowanym odcinku przyborem Informacja i uzupełnij dane. Dotąd zrobiłem 5

6 3.2. Dodawanie nowej ulicy Zadanie 8. Dodaj nową ulicę, o nazwie Daleka i numerze referencyjnym , do mapy Warszawy. a) Otwórz pliki WARSZAWA.tab i Dodawanie nowej ulicy Warszawa_ul.tab, Warszawa_zi.tab - W zbiorze nazw, tutaj Mirefnium.tab, dodaj nowy wiersz. i Warszawa_wo.tab w oknie mapy. - Uzupełnij dodany wiersz odpowiednimi danymi. b) Otwórz plik Mirefnium.tab w oknie tabeli i - Narysuj nową ulicę w miejscu wybranym przez siebie uaktywnij ją. (otwórz okno mapy, ustal do edycji warstwę Warszawa_ul c) Skopiuj zrzut ekranu do pliku cw7.docx i warstwę WARSZAWA, jako warstwę wybieralną, dalej zadanie 8. postępuj jak w punkcie 4 w zadaniu 7). d) Zapisz pole pracy pod nazwą - Uzupełnij dane o ulicy (punkt 5 w zadaniu 7). Warszawa_nowa_ulica Edycja kolorów ulic Zadanie 9. W promieniu 1 km od Placu Piłsudskiego w Warszawie zostanie zamknięty ruch samochodowy. Proszę na mapie zaznaczyć wszystkie sąsiadujące w tej odległości od placu ulice i po wybraniu Opcje Styl linii ustalić szerokość linii (3 piksele) i kolor linii (ciemny pomarańczowy). Odcinki ulic możesz wybrać dowolną metodą, w zależności od sytuacji. Możesz poszczególne odcinki wybierać pojedynczo Selektorem. Możesz użyć Selektora kołowego, prostokątnego, wielobocznego lub komend Wybierz i Wybór SQL Zmiana nazwy ulicy Zmiany nazwy ulicy należy dokonać w zbiorze nazw. Zmiana nazwy dotyczy wszystkich odcinków ulicy przypisanych poprzez numer referencyjny. Aby zmienić nazwę tylko części ulicy należy w zbiorze nazw dodać nowy wiersz, nadać mu nowy numer referencyjny i przypisać go odpowiednim odcinkom w zbiorze ulic (odcinków). Jeżeli zmieniamy nazwę ulicy w jednym mieście, a planem adresowym objętych jest kilka miejscowości, to należy upewnić się, że w pozostałych miejscowościach nie ma ulicy o takiej nazwie. Jeżeli są takie miejscowości to należy w zbiorze nazw dodać nazwę i nadać jej nowy numer referencyjny. Następnie w zbiorze odcinków przypisać ten numer odcinkom, które mają mieć zmienioną nazwę. Zadanie 10. Zmień nazwę ulicy Daleka na Wyjazd. Skopiuj rzut ekranu Zapisz pole pracy nie zmieniając nazwy. 4. Praca własna Zadanie 10. Proszę przygotować mapę surowców mineralnych występujących na terenie Polski. Do utworzonej mapy utworzyć legendę. Rozmieszczenie surowców mineralnych w Polsce:

7 Przybory do rysowania: Symbol Linia Łamana Łuk Wiekobok Elipsa Prostokąt Zaokrąglony prostokąt Tekst umieszczanie symbolu na mapie rysowanie odcinków linii. Z klawiszem Shift rysuje linie pionowe, poziome i pod kątem 45 stopni rysowanie linii łamanych. Łamane można wygładzić do postaci krzywej rysowanie łuków o kształcie ćwiartki elipsy. Kąt łuku można zmienić przeciągając jego końce. Z klawiszem Shift rysuje łuk w kształcie ćwiartki koła rysowanie wieloboków (obszarów zamkniętych). Regiony można edytować, łączyć ze sobą i dzielić na części rysowanie elips ze środkiem w miejscu początkowego kliknięcia. Z klawiszem Ctrl rysuje elipsę w narożniku. Z klawiszem Shift rysuje koło rysowanie prostokątów od narożnika. Z klawiszem Ctrl rysuje prostokąt ze środkiem w miejscu kliknięcia. Z klawiszem Shift rysuje kwadrat rysowanie zaokrąglonych prostokątów od narożnika. Z klawiszem Ctrl rysuje zaokrąglony prostokąt ze środkiem w miejscu kliknięcia. Z klawiszem Shift rysuje zaokrąglony kwadrat wpisywanie tytułów, etykiet i innych tekstów na mapach i rozkładach 7
