MapInfo Professional 7

Transkrypt

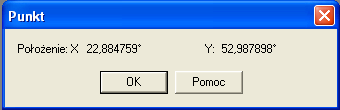

1 Rysowanie i edycja mapy Przypomnienie: Jeżeli zbiory dla których chcemy dokonać zmian są zbiorami tylko do odczytu (np. zbiorami otwartymi z Excela, Lotusa, czy plikami ASCII czy też powstałymi poprzez wybór np. SQL) należy najpierw zapisać kopię. Następnie należy zamknąć i otworzyć ten zbiór. Rysowanie: Rysować można tylko na warstwie mapy (również na warstwie kosmetycznej), która jest wskazana do edycji (kratka W edycji w oknie Przegląd warstw). Obiekty narysowane w warstwie kosmetycznej można zapisać poprzez zapisanie pola pracy. Można następnie stworzyć dla nich nową warstwę wybierając Mapa Zapisz obiekty kosmetyczne. W celu usunięcia obiektów z warstwy kosmetycznej należy wybrać Mapa Wyczyść warstwę kosmetyczną. 1. Edycja obiektów na mapie. Zadanie 1. a) Otwórz pliki Polska.tab i HURTOWNI.tab b) W oknie Przegląd warstw zaznacz warstwę HURTOWNI jako warstwę do edycji. c) Zmień styl symboli dla hurtowni spożywczych na: kółko z żółtym tłem, odzieżowych na romb z zielonym tłem. Zmiana stylu symbolu: o kliknąć myszą na wybrany obiekt i wybrać Opcje > Styl symbolu albo o kliknąć myszą na wybrany obiekt i wybrać przycisk Styl symbolu z paska narzędzi Rysowanie albo o dwukrotnie kliknąć myszą na wybrany obiekt. (jeśli nie można zmienić stylu symbolu sprawdź czy na karcie Własności warstwy okienko zastąp styl nie jest zaznaczone:. Zadanie 2. a) Zaznacz nową hurtownię w Szczecinie. b) Uzupełnij dane dotyczące nowej Hurtowni: HURTOWNIA: Szczecin; WARTOŚĆ zamówień 10,000; ARTYKUŁY: obuwie. c) Skopiuj zrzut ekranu do pliku cw7.docx zadanie 2. d) Zapisz pole pracy pod nazwą Polska_Hurt i zamknij wszystko Rysowanie nowych symboli Pasek narzędzi Rysowanie Symbol, Ustaw kursor, w miejscu gdzie na mapie ma znajdować się nowa hurtownia i kliknij lewym przyciskiem myszy. Uzupełnianie danych o obiekcie Przybór Informacja, w wyświetlonym okienku wybrać zbiór HURTOWNI i uzupełnić brakujące dane lub W oknie Tabeli dla zbioru HURTOWNI.tab, w której na końcu pojawia się nowy rekord powiązany z nowym obiektem klikając w odpowiednim polu. Dwukrotne kliknięcie selektorem na wybrany obiekt powoduje wyswietlenie dialogu atrybutów obiektu, np. dla hurtowni Łapy Jeżeli warstwa jest wybieralna, to atrybuty te można tylko obejrzeć. Jeżeli natomiast warstwa jest w edycji, to można zmienić atrybuty wpisując nowe wartości. 1

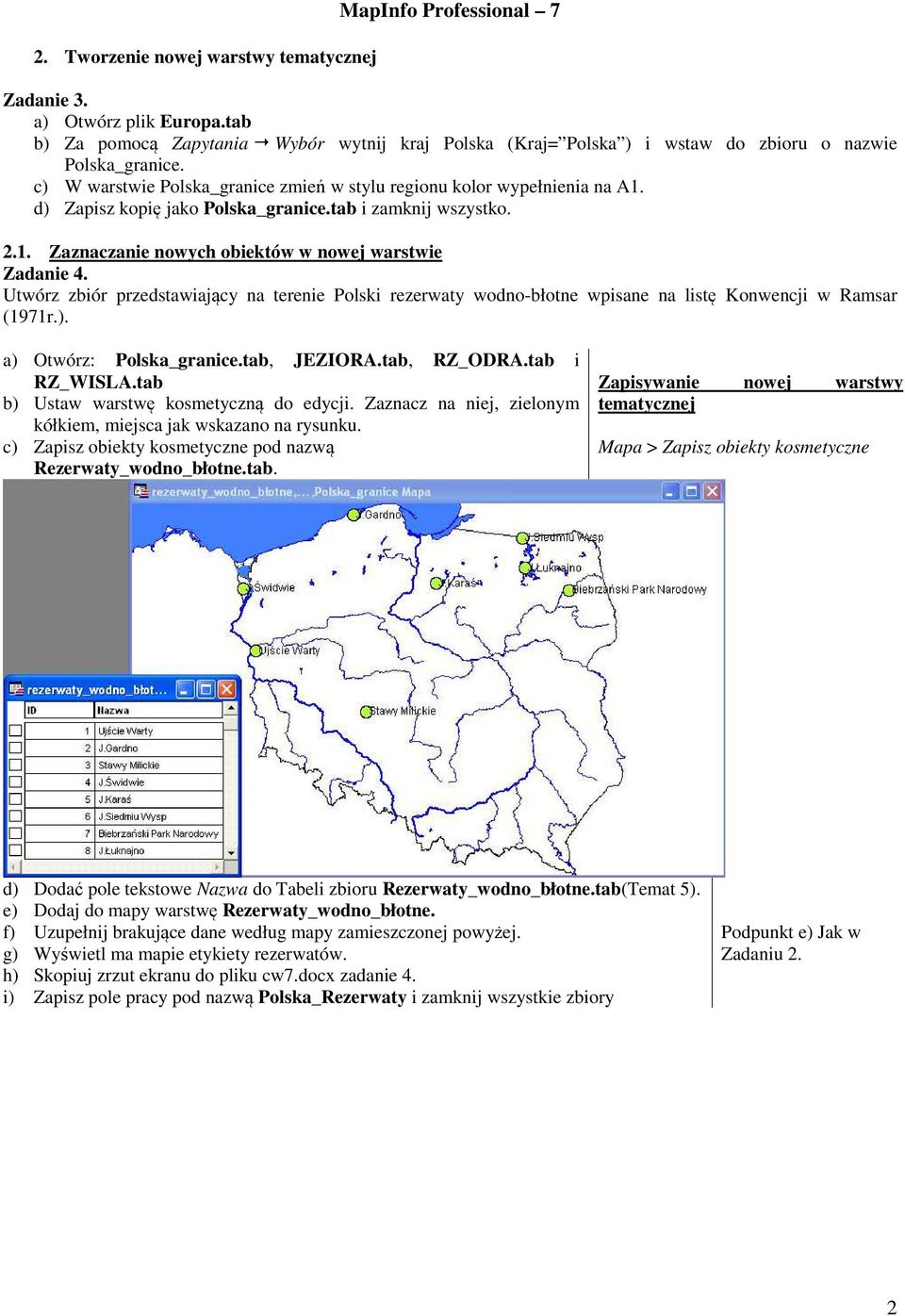

2 2. Tworzenie nowej warstwy tematycznej MapInfo Professional 7 Zadanie 3. a) Otwórz plik Europa.tab b) Za pomocą Zapytania Wybór wytnij kraj Polska (Kraj= Polska ) i wstaw do zbioru o nazwie Polska_granice. c) W warstwie Polska_granice zmień w stylu regionu kolor wypełnienia na A1. d) Zapisz kopię jako Polska_granice.tab i zamknij wszystko Zaznaczanie nowych obiektów w nowej warstwie Zadanie 4. Utwórz zbiór przedstawiający na terenie Polski rezerwaty wodno-błotne wpisane na listę Konwencji w Ramsar (1971r.). a) Otwórz: Polska_granice.tab, JEZIORA.tab, RZ_ODRA.tab i RZ_WISLA.tab b) Ustaw warstwę kosmetyczną do edycji. Zaznacz na niej, zielonym kółkiem, miejsca jak wskazano na rysunku. c) Zapisz obiekty kosmetyczne pod nazwą Rezerwaty_wodno_błotne.tab. Zapisywanie nowej warstwy tematycznej Mapa > Zapisz obiekty kosmetyczne d) Dodać pole tekstowe Nazwa do Tabeli zbioru Rezerwaty_wodno_błotne.tab(Temat 5). e) Dodaj do mapy warstwę Rezerwaty_wodno_błotne. f) Uzupełnij brakujące dane według mapy zamieszczonej powyżej. g) Wyświetl ma mapie etykiety rezerwatów. h) Skopiuj zrzut ekranu do pliku cw7.docx zadanie 4. i) Zapisz pole pracy pod nazwą Polska_Rezerwaty i zamknij wszystkie zbiory Podpunkt e) Jak w Zadaniu 2. 2

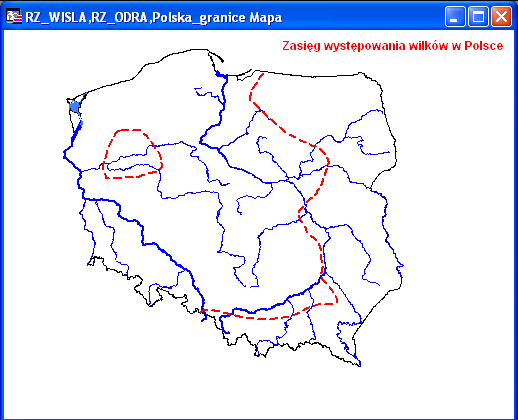

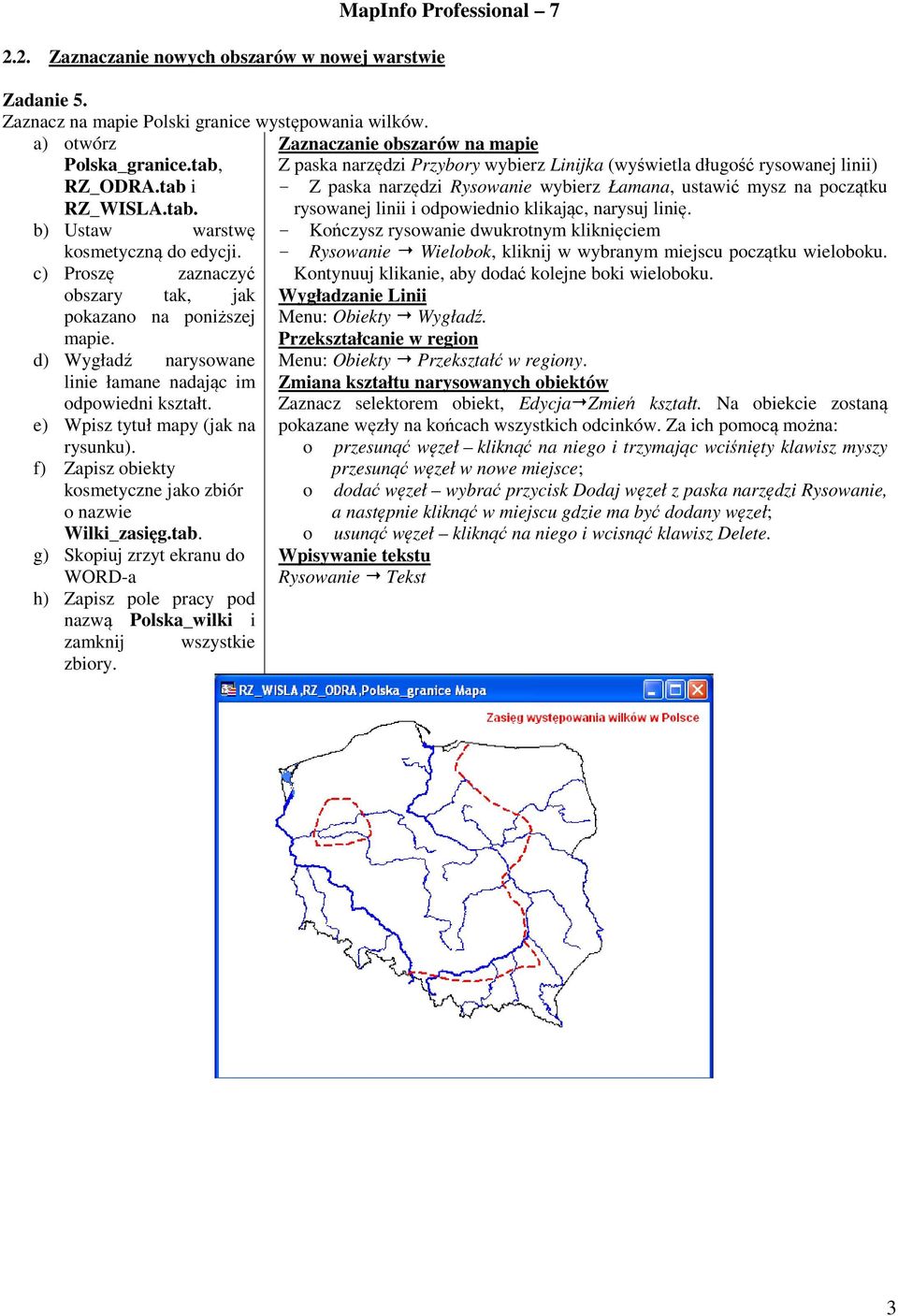

3 2.2. Zaznaczanie nowych obszarów w nowej warstwie MapInfo Professional 7 Zadanie 5. Zaznacz na mapie Polski granice występowania wilków. a) otwórz Polska_granice.tab, Zaznaczanie obszarów na mapie Z paska narzędzi Przybory wybierz Linijka (wyświetla długość rysowanej linii) RZ_ODRA.tab i - Z paska narzędzi Rysowanie wybierz Łamana, ustawić mysz na początku RZ_WISLA.tab. rysowanej linii i odpowiednio klikając, narysuj linię. b) Ustaw warstwę - Kończysz rysowanie dwukrotnym kliknięciem kosmetyczną do edycji. - Rysowanie Wielobok, kliknij w wybranym miejscu początku wieloboku. c) Proszę zaznaczyć Kontynuuj klikanie, aby dodać kolejne boki wieloboku. obszary tak, jak Wygładzanie Linii pokazano na poniższej mapie. Menu: Obiekty Wygładź. Przekształcanie w region d) Wygładź narysowane Menu: Obiekty Przekształć w regiony. linie łamane nadając im odpowiedni kształt. e) Wpisz tytuł mapy (jak na Zmiana kształtu narysowanych obiektów Zaznacz selektorem obiekt, EdycjaZmień kształt. Na obiekcie zostaną pokazane węzły na końcach wszystkich odcinków. Za ich pomocą można: rysunku). f) Zapisz obiekty o przesunąć węzeł kliknąć na niego i trzymając wciśnięty klawisz myszy przesunąć węzeł w nowe miejsce; kosmetyczne jako zbiór o nazwie o dodać węzeł wybrać przycisk Dodaj węzeł z paska narzędzi Rysowanie, a następnie kliknąć w miejscu gdzie ma być dodany węzeł; Wilki_zasięg.tab. o usunąć węzeł kliknąć na niego i wcisnąć klawisz Delete. g) Skopiuj zrzyt ekranu do WORD-a Wpisywanie tekstu Rysowanie Tekst h) Zapisz pole pracy pod nazwą Polska_wilki i zamknij wszystkie zbiory. 3

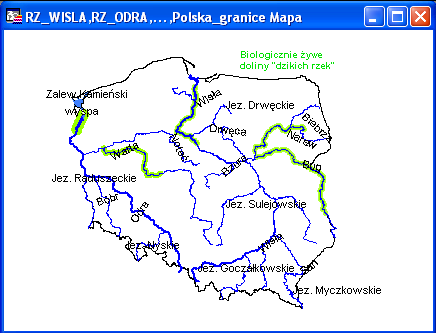

4 2.3. Kopiowanie istniejących obiektów na nową warstwę Zadanie 6. Utwórz mapę przedstawiającą doliny dzikich rzek w Polsce. i) Otwórz: Polska_granice.tab, RZ_ODRA.tab i RZ_WISLA.tab j) Skopiuj, zaznaczone na poniższej mapie, odcinki rzek do warstwy kosmetycznej. k) Dla wyróżnionych odcinków rzek stwórz strefę buforową o promieniu pięciu kilometrów od granicy obszaru. l) Wyróżnij skopiowane regiony kolorem zielonym. m) Wpisz tytuł w warstwie kosmetycznej (patrz mapa poniżęj). n) Zapisz utworzone obiekty jako zbiór Doliny_dzikich_rzek.tab (Mapa > Zapisz obiekty kosmetyczne). o) Zapisz pole pracy: Doliny_dzikich_rzek. p) W oknie mapy wyświetl wszystkie warstwy, przy czym warstwy RZ_ODRA i RZ_WISLA powinny znajdować się nad warstwą Doliny_dzikich_rzek. q) Skopiuj zrzut ekranu do pliku cw7.docx zadanie 6. r) Zamknij wszystkie zbiory. Kopiowanie istniejących obiektów - Włącz odpowiednią warstwę do edycji (w edycji). - Kliknij na rzekę, której odcinek chcesz skopiować (powinna zostać zaznaczona). - Wybierz Edycja Zmień kształt. - Wciśnij klawisz S (opcja przyciągania do węzła). - Kliknij na wybrany węzeł (początek kopiowanego fragmentu). - Przytrzymaj wciśnięty klawisz Shift lub Ctrl. - Kliknij węźle na końcu kopiowanego fragmentu. - Edycja kopiuj. - Wybierz warstwę kosmetyczną, ustal: w edycji. - Wyłącz widoczność pozostałych warstw (oprócz Polska_granice) - Edycja wklej. - Wciśnij klawisz S (wyłącz przyciąganie do węzła). Tworzenie strefy buforowej - Menu: Obiekty Bufor, - ustal bufor na 5 km (nie zmieniaj pozostałych opcji w oknie). Ustalanie stylu regionu - Menu: Opcje Styl regionu Klawisz S: Przy kopiowaniu lub rysowaniu obiektów na mapie MapInfo dzięki opcji snap, czyli dociągania do węzła, pozwala wyrównać sąsiadujące obiekty, które mają węzły (regiony, łamane, odcinki, łuki, prostokąty). W przypadku, gdy opcja snapowanie jest włączona podczas rysowania, edytowania lub przesuwania obiektów następuje automatycznie dociąganie kursora do istniejącego węzła innego obiektu znajdującego się w zadanej odległości. Poprzez wciśnięcie klawisza S dociąganie do węzłów zostaje na zmianę włączone lub wyłączone. Odległość, z jaką dociągany jest nowy węzeł do istniejącego określa się w pikselach wybierając Opcje > Preferencje > Okno mapy i wypełniając odpowiednio pole Tolerancja dociągania. Dociąganie do węzła działa we wszystkich wybieralnych warstwach. A zatem jeżeli chcemy, aby rysowane obiekty w jednej warstwie były dociąganięte do obiektów znajdujących się w innej warstwie musi ona być warstwą wybieralną. 4

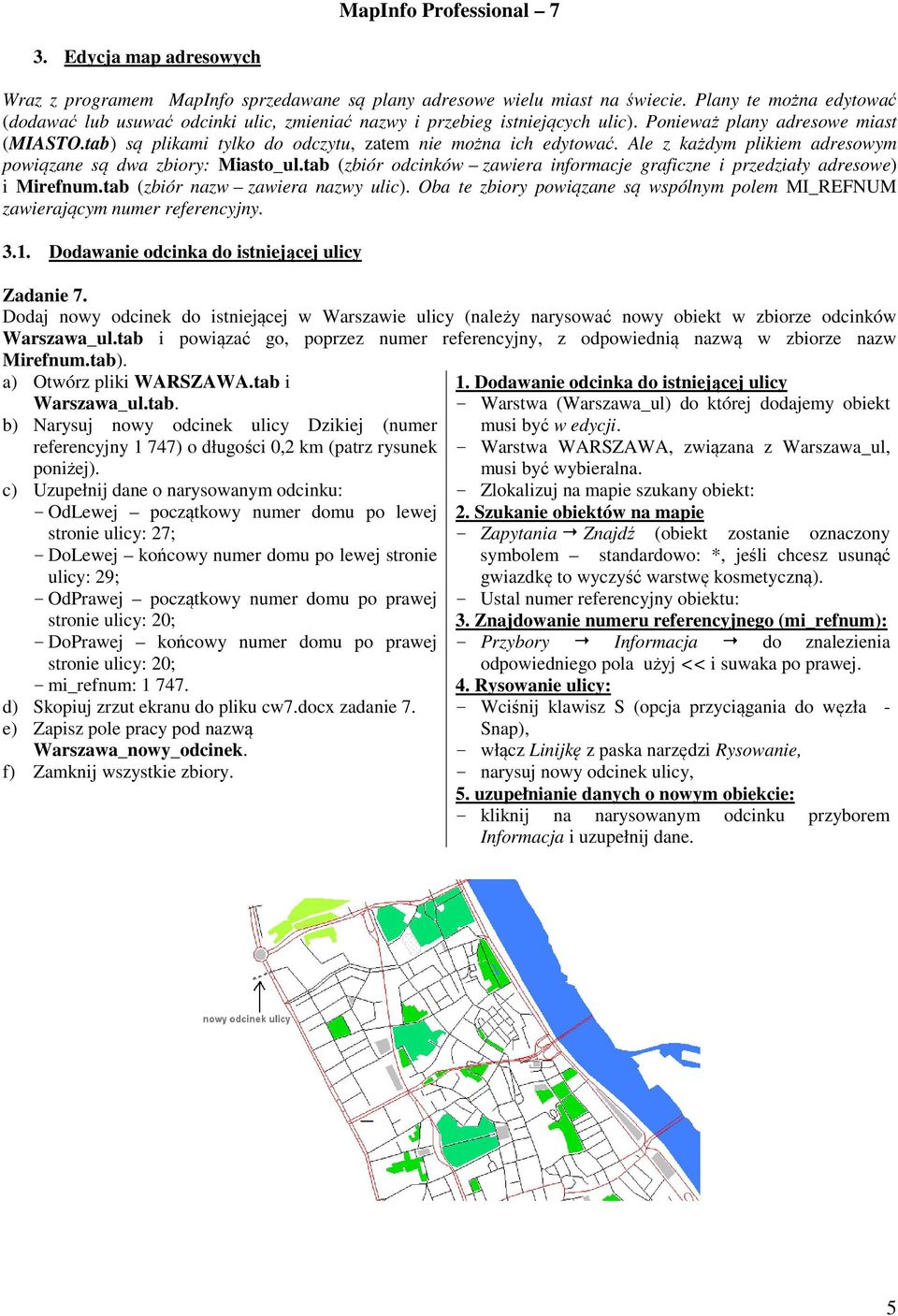

5 3. Edycja map adresowych Wraz z programem MapInfo sprzedawane są plany adresowe wielu miast na świecie. Plany te można edytować (dodawać lub usuwać odcinki ulic, zmieniać nazwy i przebieg istniejących ulic). Ponieważ plany adresowe miast (MIASTO.tab) są plikami tylko do odczytu, zatem nie można ich edytować. Ale z każdym plikiem adresowym powiązane są dwa zbiory: Miasto_ul.tab (zbiór odcinków zawiera informacje graficzne i przedziały adresowe) i Mirefnum.tab (zbiór nazw zawiera nazwy ulic). Oba te zbiory powiązane są wspólnym polem MI_REFNUM zawierającym numer referencyjny Dodawanie odcinka do istniejącej ulicy Zadanie 7. Dodaj nowy odcinek do istniejącej w Warszawie ulicy (należy narysować nowy obiekt w zbiorze odcinków Warszawa_ul.tab i powiązać go, poprzez numer referencyjny, z odpowiednią nazwą w zbiorze nazw Mirefnum.tab). a) Otwórz pliki WARSZAWA.tab i Warszawa_ul.tab. b) Narysuj nowy odcinek ulicy Dzikiej (numer referencyjny 1 747) o długości 0,2 km (patrz rysunek poniżej). c) Uzupełnij dane o narysowanym odcinku: - OdLewej początkowy numer domu po lewej stronie ulicy: 27; - DoLewej końcowy numer domu po lewej stronie ulicy: 29; - OdPrawej początkowy numer domu po prawej stronie ulicy: 20; - DoPrawej końcowy numer domu po prawej stronie ulicy: 20; - mi_refnum: d) Skopiuj zrzut ekranu do pliku cw7.docx zadanie 7. e) Zapisz pole pracy pod nazwą Warszawa_nowy_odcinek. f) Zamknij wszystkie zbiory. 1. Dodawanie odcinka do istniejącej ulicy - Warstwa (Warszawa_ul) do której dodajemy obiekt musi być w edycji. - Warstwa WARSZAWA, związana z Warszawa_ul, musi być wybieralna. - Zlokalizuj na mapie szukany obiekt: 2. Szukanie obiektów na mapie - Zapytania Znajdź (obiekt zostanie oznaczony symbolem standardowo: *, jeśli chcesz usunąć gwiazdkę to wyczyść warstwę kosmetyczną). - Ustal numer referencyjny obiektu: 3. Znajdowanie numeru referencyjnego (mi_refnum): - Przybory Informacja do znalezienia odpowiedniego pola użyj << i suwaka po prawej. 4. Rysowanie ulicy: - Wciśnij klawisz S (opcja przyciągania do węzła - Snap), - włącz Linijkę z paska narzędzi Rysowanie, - narysuj nowy odcinek ulicy, 5. uzupełnianie danych o nowym obiekcie: - kliknij na narysowanym odcinku przyborem Informacja i uzupełnij dane. 5

6 3.2. Dodawanie nowej ulicy Zadanie 8. Dodaj nową ulicę, o nazwie Daleka i numerze referencyjnym , do mapy Warszawy. a) Otwórz pliki WARSZAWA.tab i Dodawanie nowej ulicy Warszawa_ul.tab, Warszawa_zi.tab - W zbiorze nazw, tutaj Mirefnium.tab, dodaj nowy wiersz. i Warszawa_wo.tab w oknie mapy. - Uzupełnij dodany wiersz odpowiednimi danymi. b) Otwórz plik Mirefnium.tab w oknie tabeli i - Narysuj nową ulicę w miejscu wybranym przez siebie uaktywnij ją. (otwórz okno mapy, ustal do edycji warstwę Warszawa_ul c) Skopiuj zrzut ekranu do pliku cw7.docx i warstwę WARSZAWA, jako warstwę wybieralną, dalej zadanie 8. postępuj jak w punkcie 4 w zadaniu 7). d) Zapisz pole pracy pod nazwą - Uzupełnij dane o ulicy (punkt 5 w zadaniu 7). Warszawa_nowa_ulica Edycja kolorów ulic Zadanie 9. W promieniu 1 km od Placu Piłsudskiego w Warszawie zostanie zamknięty ruch samochodowy. Proszę na mapie zaznaczyć wszystkie sąsiadujące w tej odległości od placu ulice i po wybraniu Opcje Styl linii ustalić szerokość linii (3 piksele) i kolor linii (ciemny pomarańczowy). Odcinki ulic możesz wybrać dowolną metodą, w zależności od sytuacji. Możesz poszczególne odcinki wybierać pojedynczo Selektorem. Możesz użyć Selektora kołowego, prostokątnego, wielobocznego lub komend Wybierz i Wybór SQL Zmiana nazwy ulicy Zmiany nazwy ulicy należy dokonać w zbiorze nazw. Zmiana nazwy dotyczy wszystkich odcinków ulicy przypisanych poprzez numer referencyjny. Aby zmienić nazwę tylko części ulicy należy w zbiorze nazw dodać nowy wiersz, nadać mu nowy numer referencyjny i przypisać go odpowiednim odcinkom w zbiorze ulic (odcinków). Jeżeli zmieniamy nazwę ulicy w jednym mieście, a planem adresowym objętych jest kilka miejscowości, to należy upewnić się, że w pozostałych miejscowościach nie ma ulicy o takiej nazwie. Jeżeli są takie miejscowości to należy w zbiorze nazw dodać nazwę i nadać jej nowy numer referencyjny. Następnie w zbiorze odcinków przypisać ten numer odcinkom, które mają mieć zmienioną nazwę. Zadanie 10. Zmień nazwę ulicy Daleka na Wyjazd. Skopiuj rzut ekranu Zapisz pole pracy nie zmieniając nazwy. 4. Praca własna Zadanie 10. Proszę przygotować mapę surowców mineralnych występujących na terenie Polski. Do utworzonej mapy utworzyć legendę. Rozmieszczenie surowców mineralnych w Polsce:

7 Przybory do rysowania: Symbol Linia Łamana Łuk Wiekobok Elipsa Prostokąt Zaokrąglony prostokąt Tekst umieszczanie symbolu na mapie rysowanie odcinków linii. Z klawiszem Shift rysuje linie pionowe, poziome i pod kątem 45 stopni rysowanie linii łamanych. Łamane można wygładzić do postaci krzywej rysowanie łuków o kształcie ćwiartki elipsy. Kąt łuku można zmienić przeciągając jego końce. Z klawiszem Shift rysuje łuk w kształcie ćwiartki koła rysowanie wieloboków (obszarów zamkniętych). Regiony można edytować, łączyć ze sobą i dzielić na części rysowanie elips ze środkiem w miejscu początkowego kliknięcia. Z klawiszem Ctrl rysuje elipsę w narożniku. Z klawiszem Shift rysuje koło rysowanie prostokątów od narożnika. Z klawiszem Ctrl rysuje prostokąt ze środkiem w miejscu kliknięcia. Z klawiszem Shift rysuje kwadrat rysowanie zaokrąglonych prostokątów od narożnika. Z klawiszem Ctrl rysuje zaokrąglony prostokąt ze środkiem w miejscu kliknięcia. Z klawiszem Shift rysuje zaokrąglony kwadrat wpisywanie tytułów, etykiet i innych tekstów na mapach i rozkładach 7
