1 KARTA TECHNICZNA WYROBU BUDOWLANEGO Cecha wyrobu: Układ hydrauliczny równoważony rotametrami Producent: ASPOL-FV Łódź, ul. Helska 39/45 Produkt Energeo: STUDNIA ROZDZIELACZOWA New BRADO R Sgn:EN.OZE NBR ENERGEO GEOTERMALNA TECHNOLOGIA DOLNYCH ŹRÓDEŁ DO POMP CIEPŁA ODNAWIALNE ŹRÓDŁA ENERGII MARKA PRAWNIE CHRONIONA DECYZJĄ URZĘDU PATENTOWEGO RZECZYPOSPOLITEJ POLSKIEJ EN.OZE NBR Tekst jednolity z dnia Wykaz norm / aktów prawnych i innych dokumentów powiązanych z produktem: PN-EN :2006; PN-EN ISO 228-1:2005 PN-EN ISO 228-2:2005 PN-EN :2012, PN-EN :2012, PN- EN :2012, PN-EN :2013; PN-EN 805:2002; PN-EN 805:2002/Ap1:2006; PN-EN ISO :2007, PN-EN ISO :2007, PN-EN ISO :2008, PN-EN ISO :2008; PN-EN :2002; PN-EN 1267:2012; PN-ISO 9624:2001; PN-ISO 9623:2001; PN-B-02481:1998; PN-C-88012:1999; PN-C :1999; VDI 4640; DIN 8075:1999; EN.OZE-PS: ; Wytyczne Posadowienia i Montażu Rozdzielaczy ENERGEO; EN.OZE WW; Wymogi wykonawcze dolnych źródeł. 2. Studnia New BRADO-R element składowy systemu ENERGEO* Studnia rozdzielaczowa New BRADO-R jest elementem systemu dolnych źródeł do pomp ciepła. Składa się z rozdzielacza (kolektora) obudowanego trwale komorą tworzywową (studnią). 2.1 Rozdzielacz element instalacji hydraulicznej zbudowany z dwóch cylindrycznych belek kolektorowych z promieniście rozchodzącymi się sekcjami kolektora (SK). Materiał HDPE-100/HDPE- 100RC. Belka kolektorowa zasilająca wyposażona w rotametry na każdej sekcji kolektora, równoważące układ (przepływ) hydrauliczny. Regulacja z możliwością odcięcia (zamknięcia). Belka kolektorowa powrotna wyposażona w zawory odcinające na każdej sekcji kolektora. Zadaniem rozdzielacza jest: Rozdzielić płyn niezamarzający płynący z pompy ciepła za pośrednictwem belki kolektorowej (powrotnej) do wymienników gruntowych oraz zebrać i przetransportować go za pośrednictwem drugiej belki (zasilającej) do pompy ciepła; Zapewnić centralną regulację, napełnianie, odcięcie oraz odpowietrzenie układu. Podejścia pod odpowietrzniki z możliwością napełniania układu wyposażone w zawory odcinające, umieszczone są na rurach dobiegowych. Sekcje kolektora (SK) i wyjścia pod rury dobiegowe (RD) są zakończone bosymi króćcami. * System ENERGEO jest układem hydraulicznym wykorzystującym odnawialne źródła energii, którymi mogą być grunt, cieki oraz akweny wodne. Energia zakumulowana w powyższych zasobach jest przesyłana do pompy ciepła, gdzie w wyniku obiegu termodynamicznego i dostarczonej energii mechanicznej (lub cieplnej w przypadku pomp absorpcyjnych) służy do celów użytkowych (c.w.u / c.o./ chłodzenie). System stanowi dolne źródło kompatybilne z pompami ciepła wszystkich producentów Wszelkie prawa zastrzeżone

2 2.2 Studnia tworzywowa obudowa rozdzielacza, zabezpieczająca go przed naporem gruntu oraz umożliwiająca dokonywanie czynności serwisowych. Miejsce montażu studni kolektorowej - na zewnątrz budynku osadzona w ziemi. Patrz Wytyczne Posadowienia i Montażu Rozdzielaczy systemu ENERGEO EN.OZE- PS: Rys.1 New BRADO-R. Studnia rozdzielaczowa. Przekrój poprzeczny Rys. 2 New BRADO-R. Studnia rozdzielaczowa. Widok zewnętrzny. Rys. 3 Przykładowe umiejscowienie studni rozdzielaczowej New BRADO-R w układzie hydraulicznym dolnego źródła Wszelkie prawa zastrzeżone

3 3. Parametry techniczne studni New BRADO-R Tabela 1. Parametry techniczne studni New BRADO CECHA New BRADO - R Maksymalna ilość sekcji kolektorowych (SK). 8-standard / 10 na zamówienie Materiał komory/rozdzielacza HDPE/HDPE Klasa ciśnieniowa rozdzielacza PN10 Średnica SK przechodzących przez obudowę 40 [mm] Metoda połączenia SK z obudową studni Punkt stały Średnice rur dobiegowych (RD) w zależności od ilości SK 50, 63 [mm] Przejście RD przez obudowę Punkt stały Średnice cylindrycznych belek kolektorowych (zasilającej i powrotnej) Ø140/Ø200 [mm] Króćce do odpowietrzania i napełniania gwint wkrętka 1 Standardowy zakres przepływu rotametrów typ B 8-38* [dm 3 /min] Wymiary: wysokość/średnica zewnętrzna podstawy/średnica wewnętrzna studni 803/738/650 [mm] Maksymalna głębokość posadowienia 1300 [mm] Rozmieszczenie SK i RD w stosunku do obudowy Promieniście * Istnieje możliwość zamontowania rotametrów o innej konstrukcji oraz zakresie przepływów (np. RT 5-50 dm 3 /min) na zamówienie 3.1 Waga, opór hydrauliczny, pojemność studni New BRADO Tabela 2. Dane techniczne studni New BRADO Sekcje Waga New Brado Pojemność Rozdzielacza Płyny niezamarzające Opór rozdzielacza dla przepływu 0,5 m 3 /h na jedną sekcję Wodny roztwór glikolu etylenowego 20E15 (-15 O C) Wodny roztwór glikolu propylenowy 20P15 (-15 O C) Opór rozdzielacza dla przepływu 1,5 m 3 /h na jedną sekcję Wodny roztwór glikolu etylenowego 20E15 (-15 O C) Wodny roztwór glikolu propylenowy 20P15 (-15 O C) - [kg] [dm 3 ] [kpa] [kpa] [kpa] [kpa] ,7 1,63 1,76 16,30 16, ,9 2,00 2,07 19,14 19, ,2 2,49 2,61 23,08 22, ,5 3,10 3,23 28,11 27, ,7 1,74 1,84 17,11 17, ,0 1,87 1,98 18,24 18, ,2 2,03 2,13 19,53 19, ,5 2,20 2,31 20,99 21, ,7 2,40 2,50 22,63 23,04 Wartości orientacyjne. Opory rozdzielacza przy założeniach obliczeniowych : do 5 SK (RD ø 40, SK ø 32); powyżej 5 SK (RD ø 63, SK ø 32) 4. Nośność, izolacja termiczna, głębokość posadowienia Dla zwiększenia głębokości posadowienia studni (New BRADO max mm) należy zamontować do studni nadstawkę ERGA. Powierzchnię styku studni z nadstawką należy zabezpieczyć uszczelką typu BAGELAN. Nadstawka zwiększa głębokość posadowienia studni o 500 mm. Wysokość nadstawki może być Wszelkie prawa zastrzeżone

4 zmniejszana poprzez poprzeczne odcięcie zbędnej jej części, uwzględniając ograniczenia konstrukcyjne Każda studnia rozdzielaczowa jest wyposażona w tworzywową (HDPE) izolowaną pokrywę włazową o nośności 10 kn wraz z mechanizmem zamykającym. W przypadku przenoszenia przez studnię większych obciążeń komorę można wyposażyć w: Poliestrową pokrywę włazową ze stożkowym pierścieniem odciążającym z polimerobetonu. Nośność : 125 kn; Właz kanałowy żeliwny klasy D400 wraz z płytą betonową odciążającą przenoszący obciążenie do 400 kn; UWAGA! Zastosowanie odpowiedniego zwieńczenia studzienki powinno opierać się na projekcie techniczno budowlanym uwzględniającym warunki wodno gruntowe, wielkość studzienki i przewidywane obciążenia zgodnie z PN-EN 1990: Produkty równoważne patrz karty techniczne Studnia rozdzielaczowa ALTRA NOVA EN.OZE AN; Szafka rozdzielaczowa REGA UNIVERS EN.OZE RU; Szafka rozdzielaczowa NOMO UNIVERS EN.OZE.20-16;NU; Rozdzielacz ścienny RS UNIVERS EN.OZE.20-16;RSU. 6. Technologia informacyjna NEW BRADO-R skatalogowana jest w komputerowym programie ENERGEO SOFT, (projektowanie/dobór dolnych źródeł do pomp ciepła ); NEW BRADO-R dostosowana jest do montażu opomiarowania w systemie EDS (Electronic Diagnostic System for GSHP), umożliwiającego elektroniczne diagnozowanie oraz archiwizację parametrów pracy dolnych źródeł do pomp ciepła. 7. Podstawowe systemowe produkty uzupełniające Rury dobiegowe (zgodnie z EN.OZE.20-16;RD); Rury rozprowadzające (zgodnie z EN.OZE.20-16;RR); Wymienniki gruntowe; Wyposażenie maszynowni pompy ciepła; Płyny niskokrzepnące glikole i wodne roztwory glikoli (zgodnie z EN.OZE.20-13;GH); Akcesoria oznaczeniowe; 8. Kwalifikacje, szkolenia, uprawnienia, certyfikacja Kwalifikacje w zakresie montażu systemu dolnych źródeł do pomp ciepła w tym produktu New BRADO - R należy uzyskać podczas kursów szkoleniowych organizowanych przez producenta lub upoważnioną przez niego placówkę szkoleniową. 9. Produkt znamienny tym, iż: Sekcje kolektorowe (SK) oraz Rury Dobiegowe (RD) rozchodzą się promieniście od cylindrycznej belki kolektorowej do obudowy optymalizując równomierność przepływów; SK i RD przechodzą przez obudowę na jednym poziomie, umożliwiając poprawną stabilizację gruntu wokół studni rozdzielaczowej; Jego konstrukcja uniemożliwia krzyżowanie się przewodów wymiennika podłączanych do sekcji studni rozdzielaczowej. Sekcje kolektora pogrupowane są parami, zasilająca bezpośrednio obok powrotnej; Przejście SK oraz RD przez obudowę studni zrealizowane jest na sztywno w obudowie stanowiąc punkt stały instalacji. Konstrukcja taka maksymalizuje funkcje ochronne obudowy przed uszkodzeniem rozdzielacza; Izolowane termicznie elementy studni umożliwiają montaż w strefie przemarzania gruntu; W wersji premium w określonych na zamówieniu konfiguracjach możliwość Wszelkie prawa zastrzeżone

5 zamontowania zaworów na RD wewnątrz obudowy; Umożliwia elektroniczną analizę oraz archiwizację parametrów pracy każdego wymiennika gruntowego z osobna; Objęty jest udokumentowanym formalno - prawnie systemem cyklicznych szkoleń umożliwiających jego fachowy montaż; Skatalogowany jest w komputerowych narzędziach projektowych, umożliwiających prawidłowy dobór i konfigurację produktu w systemie dolnych źródeł; Posiada certyfikowany przez producenta serwis techniczny Wszelkie prawa zastrzeżone

6 10. Studnia rozdzielaczowa 2-sekcyjna New BRADO-R. Układ równoważony rotametrami rys. techniczne*. Rys. 4 New BRADO-R. Studnia rozdzielaczowa 2-sekcyjna. Widok zewnętrzny. Rys. 5 New BRADO-R. Studnia rozdzielaczowa 2-sekcyjna, układ równoważony rotametrami. Przekrój poprzeczny Wszelkie prawa zastrzeżone

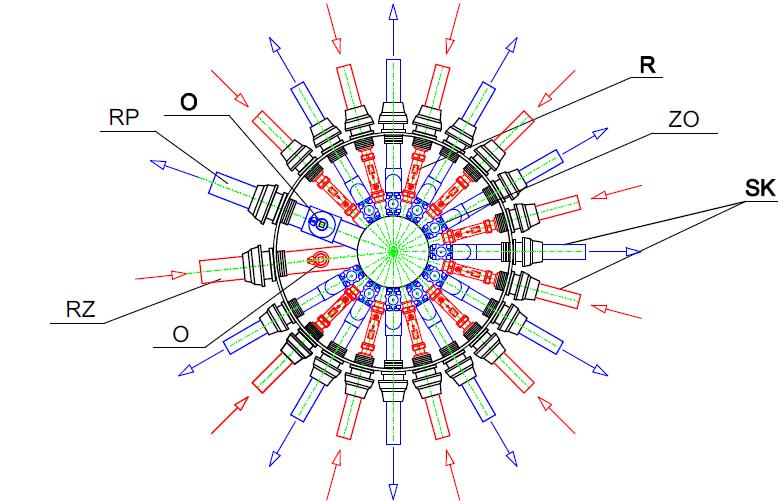

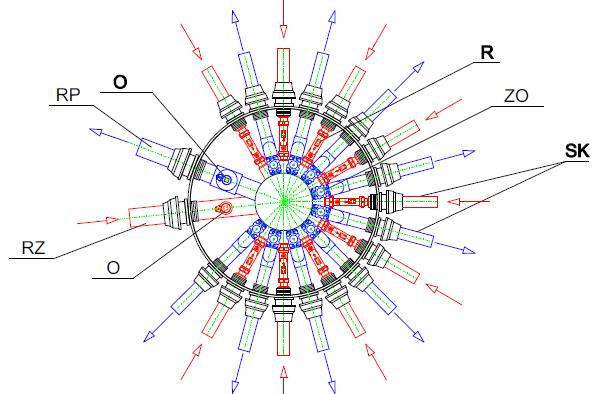

14 18. Studnia rozdzielaczowa 10-sekcyjna New BRADO-R. Układ równoważony rotametrami rys. techniczne*. Rys. 20 New BRADO-R. Studnia rozdzielaczowa 10-sekcyjna. Widok zewnętrzny. Rys. 21 New BRADO-R. Studnia rozdzielaczowa 10-sekcyjna, układ równoważony rotametrami. Przekrój poprzeczny. *Zmiany rozwiązań technicznych mogą wpłynąć na różnice pomiędzy rysunkiem a produktem Wszelkie prawa zastrzeżone
