1 K A R T A T E C H N I C Z N A W Y R O B U B U D O W L A N E G O Cecha wyrobu: Układ hydrauliczny z zaworami Producent: ASPOL-FV Łódź, ul. Helska 39/45 Produkt Energeo: STUDNIA ROZDZIELACZOWA New BRADO D Sgn:EN.OZE NBR ENERGEO GEOTERMALNA TECHNOLOGIA DOLNYCH ŹRÓDEŁ DO POMP CIEPŁA ODNAWIALNE ŹRÓDŁA ENERGII MARKA PRAWNIE CHRONIONA DECYZJĄ URZĘDU PATENTOWEGO RZECZYPOSPOLITEJ POLSKIEJ EN.OZE NBR Tekst jednolity z dnia Wykaz norm / aktów prawnych i innych dokumentów powiązanych z produktem: PN-EN :2006; PN-EN ISO 228-1:2005 PN-EN ISO 228-2:2005 PN-EN :2012, PN-EN :2012, PN- EN :2012, PN-EN :2013; PN-EN 805:2002; PN-EN 805:2002/Ap1:2006; PN-EN ISO :2007, PN-EN ISO :2007, PN-EN ISO :2008, PN-EN ISO :2008; PN-EN :2002; PN-EN 1267:2012; PN-ISO 9624:2001; PN-ISO 9623:2001; PN-B-02481:1998; PN-C-88012:1999; PN-C :1999; VDI 4640; DIN 8075:1999; EN.OZE-PS: ; Wytyczne Posadowienie Studni Kolektorowych; EN.OZE-WW: ; Wytyczne wykonawcze dolnych źródeł. 2. Studnia New BRADO-D element składowy systemu Energeo* Studnia rozdzielaczowa New BRADO-D jest elementem systemu dolnych źródeł do pomp ciepła. Składa się z rozdzielacza (kolektora) obudowanego trwale komorą tworzywową (studnią). 2.1 Rozdzielacz element instalacji hydraulicznej zbudowany z dwóch cylindrycznych belek kolektorowych z promieniście rozchodzącymi się sekcjami kolektora (SK). Materiał HDPE-100/HDPE- 100RC. Belka kolektorowa zasilająca wyposażona w zawory odcinające na każdej sekcji kolektora. Belka kolektorowa powrotna wyposażona w zawory odcinające na każdej sekcji kolektora. Zadaniem rozdzielacza jest: Rozdzielić płyn niezamarzający płynący z pompy ciepła za pośrednictwem belki kolektorowej (powrotnej) do wymienników gruntowych oraz zebrać i przetransportować go za pośrednictwem drugiej belki (zasilającej) do pompy ciepła; Zapewnić centralną regulację, napełnianie, odcięcie oraz odpowietrzenie układu. Podejścia pod odpowietrzniki z możliwością napełniania układu wyposażone w zawory odcinające, umieszczone są przy belkach kolektorowych. Sekcje kolektora (SK) i wyjścia pod rury dobiegowe (RD) są zakończone bosymi króćcami. Szczelność przejść sekcji kolektora (rozdzielacza) przez obudowę studni gwarantuje zastosowana metoda polifuzji termicznej. * System ENERGEO jest układem hydraulicznym wykorzystującym odnawialne źródła energii, którymi mogą być grunt, cieki oraz akweny wodne. Energia zakumulowana w powyższych zasobach jest przesyłana do pompy ciepła, gdzie w wyniku obiegu termodynamicznego i dostarczonej energii mechanicznej (lub cieplnej w przypadku pomp absorpcyjnych) służy do celów użytkowych (c.w.u / c.o./ chłodzenie). System stanowi dolne źródło kompatybilne z pompami ciepła wszystkich producentów W s z e l k i e p r a w a z a s t r z e ż o n e

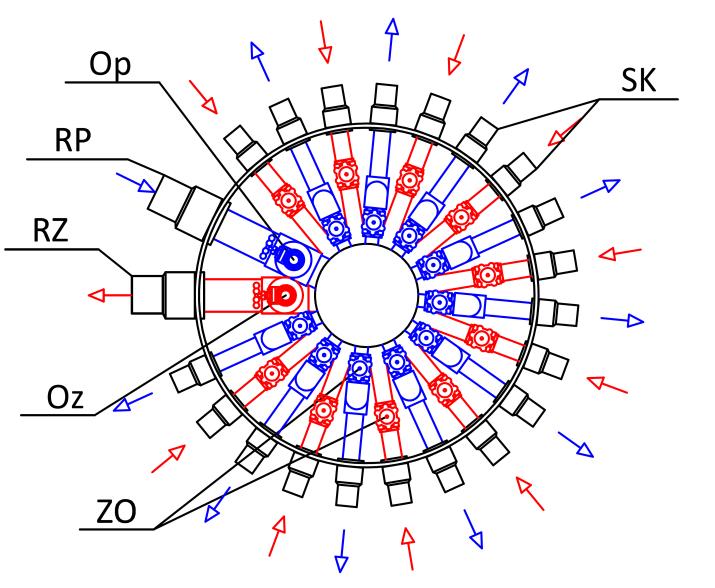

2 2.2 Studnia tworzywowa obudowa rozdzielacza, zabezpieczająca go przed naporem gruntu oraz umożliwiająca dokonywanie czynności serwisowych. Miejsce montażu studni kolektorowej - na zewnątrz budynku osadzona w ziemi. Patrz Wytyczne Posadowienia Studni Kolektorowych EN.OZE-PS: Rys.1 New BRADO-D. Studnia rozdzielaczowa. Przekrój poprzeczny Rys. 2 New BRADO-D. Studnia rozdzielaczowa. Widok zewnętrzny. Oz odpowietrznik sekcji zasilającej, Op odpowietrznik sekcji powrotnej Rys. 3 Przykładowe umiejscowienie studni rozdzielaczowej New BRADO-D w układzie hydraulicznym dolnego źródła W s z e l k i e p r a w a z a s t r z e ż o n e

3 3. Parametry techniczne studni New BRADO-D Tabela 1. Parametry techniczne studni New BRADO CECHA New BRADO - D Ilość sekcji kolektorowych (SK) 2-12 [par] Materiał komory/rozdzielacza HDPE/HDPE Klasa ciśnieniowa rozdzielacza PN16 Standardowe średnice sekcji kolektorowych (SK) 25, 32, 40 [mm] Metoda połączenia SK z obudową studni Polifuzja termiczna Standardowe średnice do podłączenia rur dobiegowych (RD) 40, 50, 63, 75, 90 [mm] Metoda połączenia RD z obudową studni Polifuzja termiczna Średnice belek kolektorowych (zasilającej i powrotnej) Ø200 [mm] Podejście pod odpowietrzniki/ pod napełnienie gwint wewnętrzny ½ Wymiary: wysokość/średnica zewnętrzna podstawy/średnica wewnętrzna studni 803/738/650 [mm] Maksymalna głębokość posadowienia 1300 [mm] 3.1 Waga, opór hydrauliczny, pojemność studni New BRADO Tabela 2. Dane techniczne studni New BRADO Sekcje Waga New Brado Pojemność Rozdzielacza Płyny niezamarzające Opór rozdzielacza dla przepływu 0,5 m 3 /h na jedną sekcję Wodny roztwór glikolu etylenowego 20E15 (-15 O C) Wodny roztwór glikolu propylenowy 20P15 (-15 O C) Opór rozdzielacza dla przepływu 1,5 m 3 /h na jedną sekcję Wodny roztwór glikolu etylenowego 20E15 (-15 O C) Wodny roztwór glikolu propylenowy 20P15 (-15 O C) - [kg] [dm 3 ] [kpa] [kpa] [kpa] [kpa] ,7 0,60 0,67 7,12 7, ,9 0,97 0,98 9,96 9, ,2 1,46 1,52 13,90 13, ,5 2,07 2,14 18,93 18, ,7 0,71 0,75 7,93 7, ,0 0,84 0,89 9,06 9, ,2 1,00 1,04 10,35 10, ,5 1,17 1,22 11,81 11, ,7 1,37 1,41 13,45 13, ,0 1,58 1,62 15,25 15, ,3 1,81 1,86 17,22 17,19 Wartości orientacyjne. Opory rozdzielacza przy założeniach obliczeniowych : do 5 SK (RD ø 40, SK ø 32); powyżej 5 SK (RD ø 63, SK ø 32) W s z e l k i e p r a w a z a s t r z e ż o n e

4 4. Nośność, izolacja termiczna, głębokość posadowienia Dla zwiększenia głębokości posadowienia studni (New BRADO max mm) należy zamontować do studni nadstawkę ERGA. Powierzchnię styku studni z nadstawką ERGA należy zabezpieczyć uszczelką typu BAGELAN B. Nadstawka zwiększa głębokość posadowienia studni o 500mm. Wysokość nadstawki ERGA może być zmniejszana do żądanej poprzez poprzeczne odcięcie zbędnej części nadstawki, uwzględniając ograniczenia wynikające z jej konstrukcji. Każda studnia rozdzielaczowa jest wyposażona w tworzywową (HDPE) pokrywę włazową o nośności 10 kn. Na zamówienie pokrywę można doposażyć w mechanizm zamykający. W przypadku przenoszenia przez studnię większych obciążeń komorę można wyposażyć w: Poliestrową pokrywę włazową ze stożkowym pierścieniem odciążającym z polimerobetonu. Nośność : 125 kn; Właz kanałowy żeliwny klasy D400 wraz z płytą betonową odciążającą przenoszący obciążenie do 400 kn; UWAGA! Zastosowanie odpowiedniego zwieńczenia studzienki powinno opierać się na projekcie techniczno budowlanym uwzględniającym warunki wodno gruntowe, wielkość studzienki i przewidywane obciążenia zgodnie z PN-EN :2007, PN-EN 1990: Produkty równoważne patrz karty techniczne Studnia rozdzielaczowa ALTRA w pełnym zakresie EN.OZE.20-13;AL; Szafka rozdzielaczowa REGA w zakresie do 3 sekcji EN.OZE.20-13;RG; Szafka rozdzielaczowa NOMO w zakresie do 6 sekcji EN.OZE.20-13;NM; Rozdzielacz ścienny typ RS w pełnym zakresie EN.OZE.20-13;RS. 6. Technologia informacyjna New Brado-D skatalogowana jest w komputerowym programie ENERGEO SOFT, (projektowanie/dobór dolnych źródeł do pomp ciepła ). New Brado-D dostosowana jest do montażu opomiarowania w systemie EDS (Electronic Diagnostic System for GSHP), umożliwiającego elektroniczne diagnozowanie oraz archiwizację parametrów pracy dolnych źródeł do pomp ciepła. EN.EDS.20-13;01 7. Podstawowe systemowe produkty uzupełniające Rury dobiegowe (zgodnie z EN.OZE.20-13;RD); Rury rozprowadzające (zgodnie z EN.OZE.20-13;RR); Wymienniki gruntowe poziome/pionowe (zgodnie z EN.OZE.20-13;WG); Przejścia przez przegrody budowlane (zgodnie z EN.OZE.20-13;PB); Wyposażenie maszynowni pompy ciepła; Płyny niskokrzepnące glikole i wodne roztwory glikoli (zgodnie z EN.OZE.20-13;GH); akcesoria oznaczeniowe; 8. Kwalifikacje, szkolenia, uprawnienia, certyfikacja Kwalifikacje w zakresie montażu systemu dolnych źródeł do pomp ciepła w tym produktu New BRADO - D należy uzyskać podczas kursów szkoleniowych organizowanych przez producenta lub upoważnioną przez niego placówkę szkoleniową. 9. Produkt znamienny tym, iż: Charakteryzuje się jednorodnością materiałową wszystkich hydraulicznych elementów tworzywowych: HDPE-100/HDPE-100RC; Komora w której umieszczony jest rozdzielacz charakteryzuje się szczelnością; W s z e l k i e p r a w a z a s t r z e ż o n e

5 Wszystkie połączenia instalacyjne hydraulicznych elementów tworzywowych wykonane są metodą polifuzji termicznej; Przewody łączące studnię rozdzielaczową z wymiennikami nie krzyżują się. Sekcje kolektora (zasilenie/powrót) pogrupowane są parami; Podejścia pod odpowietrzniki/ pod napełnianie instalacji umieszczone przy belce rozdzielaczowej / kolektorowej; Funkcjonuje w wersji umożliwiającej elektroniczną analizę oraz archiwizację parametrów pracy dolnych źródeł do pomp ciepła; Objęty jest systemem cyklicznych szkoleń umożliwiających jego fachowy montaż; Skatalogowany jest w komputerowych narzędziach projektowych, umożliwiających prawidłowy dobór i konfigurację produktu w systemie dolnych źródeł; Posiada certyfikowany przez producenta serwis techniczny W s z e l k i e p r a w a z a s t r z e ż o n e

6 10. Studnia rozdzielaczowa 2-sekcyjna New BRADO-D. Układ hydrauliczny z zaworami rys. Rys. 4 New BRADO-D. Studnia rozdzielaczowa 2-sekcyjna. Widok zewnętrzny. Oz odpowietrznik sekcji zasilającej, Op odpowietrznik sekcji powrotnej. Rys. 5 New BRADO-D. Studnia rozdzielaczowa 2-sekcyjna, układ hydrauliczny z zaworami. Przekrój poprzeczny W s z e l k i e p r a w a z a s t r z e ż o n e

11 15. Studnia rozdzielaczowa 7-sekcyjna New BRADO-D. Układ hydrauliczny z zaworami rys. Rys. 14 New BRADO-D. Studnia rozdzielaczowa 7-sekcyjna. Widok zewnętrzny. Oz odpowietrznik sekcji zasilającej, Op odpowietrznik sekcji powrotnej Rys. 15 New BRADO-D. Studnia rozdzielaczowa 7-sekcyjna, układ hydrauliczny z zaworami. Przekrój poprzeczny W s z e l k i e p r a w a z a s t r z e ż o n e

12 16. Studnia rozdzielaczowa 8-sekcyjna New BRADO-D. Układ hydrauliczny zzaworami rys. Rys. 16 New BRADO-D. Studnia rozdzielaczowa 8-sekcyjna. Widok zewnętrzny. Oz odpowietrznik sekcji zasilającej, Op odpowietrznik sekcji powrotnej Rys. 17 New BRADO-D Studnia rozdzielaczowa 8-sekcyjna, układ hydrauliczny z zaworami. Przekrój poprzeczny W s z e l k i e p r a w a z a s t r z e ż o n e
