EOS 80D (W) Instrukcja obsługi funkcji bezprzewodowej POLSKI INSTRUKCJA OBSŁUGI

Transkrypt

1 EOS 80D (W) Instrukcja obsługi funkcji bezprzewodowej POLSKI INSTRUKCJA OBSŁUGI

2 Wprowadzenie Możliwości funkcji bezprzewodowych Funkcje bezprzewodowe aparatu umożliwiają wykonywanie wielu zadań bezprzewodowo począwszy od wysyłania obrazów do usług internetowych i innych aparatów po zdalne sterowanie aparatem. Wystarczy podłączyć aparat do sieci Wi-Fi lub innego urządzenia obsługującego funkcje bezprzewodowe aparatu. (1) Podłączanie do smartfona (CANON image GATEWAY) (7) Wysyłanie obrazów do usługi internetowej (2) Transferowanie obrazów między aparatami (6) Oglądanie obrazów w odtwarzaczu multimedialnym (3) Zapisywanie obrazów w stacji Canon Connect Station* (5) Drukowanie obrazów na drukarce Wi-Fi * Wymaga najnowszej wersji firmware. (4) Zdalna obsługa aparatu za pomocą programu EOS Utility 2 Usługi internetowe CANON image GATEWAY nie są obsługiwane w niektórych krajach i obszarach. Informacje dotyczące konkretnych krajów iobszarów są dostępne w witrynie internetowej firmy Canon (

3 Wprowadzenie (1)q Podłączanie do smartfona (str. 27, 77, 89) Bezprzewodowo podłączaj aparat do smartfona albo tabletu i używaj aplikacji dedykowanej Camera Connect do zdalnej obsługi aparatu lub przeglądania obrazów zapisanych w pamięci aparatu. W niniejszej instrukcji i na monitorze LCD aparatu słowo smartfon oznacza smartfony i tablety. (2)z Przesyłanie obrazów między aparatami (str. 37, 103) Bezprzewodowo podłączaj ten aparat do innych aparatów firmy Canon z wbudowanymi funkcjami bezprzewodowymi i przesyłaj obrazy między urządzeniami. (3)Zapisywanie obrazów w stacji Connect Station (str. 41) Bezprzewodowo podłączaj aparat do stacji Connect Station (sprzedawana osobno) w celu zapisania obrazów. (4)D Zdalna obsługa aparatu za pomocą programu EOS Utility (str. 45, 81, 107) Bezprzewodowo podłączaj aparat do komputera i obsługuj go zdalnie za pomocą programu EOS Utility (oprogramowanie EOS). (5)l Drukowanie obrazów na drukarce Wi-Fi (str. 51, 85, 111) Bezprzewodowo podłączaj aparat do drukarki zgodnej ze standardem PictBridge (bezprzewodowa sieć LAN), aby drukować obrazy. (6)o Oglądanie obrazów w odtwarzaczu multimedialnym (str. 121) Bezprzewodowo podłączaj aparat do odtwarzacza multimedialnego zgodnego z technologią DLNA* i oglądaj zdjęcia zapisane na karcie pamięci aparatu na telewizorze. * Digital Living Network Alliance (7)m Wysyłanie obrazów do usługi internetowej (str. 125) Obrazy można udostępniać rodzinie i znajomym, a także w wielu usługach internetowych za pośrednictwem serwisu CANON image GATEWAY, czyli internetowej usługi fotograficznej dla użytkowników firmy Canon (wymagana bezpłatna rejestracja). 3

4 Wprowadzenie Łatwe łączenie za pomocą funkcji NFC Ten aparat obsługuje funkcję NFC*, która umożliwia łatwe ustanowienie połączenia między aparatem a smartfonem lub stacją Canon Connect (sprzedawana oddzielnie). Szczegółowe informacje na ten temat można znaleźć na str. 22. * Near Field Communication 4 Firma Canon nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody powstałe w wyniku błędnych ustawień komunikacji bezprzewodowej pod kątem używania aparatu. Ponadto firma Canon nie ponosi odpowiedzialności za jakiekolwiek inne straty lub zniszczenia spowodowane użyciem aparatu. W przypadku korzystania z funkcji bezprzewodowych należy skonfigurować odpowiednie zabezpieczenia na własne ryzyko i według własnego uznania. Firma Canon nie ponosi odpowiedzialności za jakiekolwiek straty lub szkody spowodowane przez dostęp osób nieupoważnionych lub inne naruszenia zabezpieczeń.

5 Konwencje stosowane w niniejszej instrukcji W tej instrukcji określenie bezprzewodowy i bezprzewodowa sieć LAN odnosi się do ogólnego znaczenia funkcji Wi-Fi i oryginalnie zaimplementowanych funkcji bezprzewodowych firmy Canon. Termin punkt dostępu oznacza terminale bezprzewodowej sieci LAN (punkty dostępu bezprzewodowej sieci LAN, routery bezprzewodowe sieci LAN itp.), które przekazują połączenie z bezprzewodową siecią LAN. Z aparatem nie jest dostarczany kabel interfejsu. Ikony w niniejszej instrukcji <6> : Oznacza pokrętło główne. <5> : Oznacza pokrętło szybkiej kontroli. <W> <X> <Y> <Z> : Oznacza odpowiedni kierunek naciskania multi-sterownika. <0> : Oznacza przycisk zatwierdzania ustawień. * Ponadto w niniejszej instrukcji obsługi przy omawianiu określonych procedur i funkcji zostały przedstawione także ikony i symbole znajdujące się na przyciskach aparatu i wyświetlane na jego monitorze LCD. (str. **) : Numery stron, na których można znaleźć więcej informacji. : Ostrzeżenia przed problemami podczas obsługi. : Informacje dodatkowe. 5

6 Struktura niniejszej instrukcji Ta instrukcja obsługi obejmuje pięć następujących części: Czynności wstępne, Łatwe łączenie, Zaawansowane łączenie, Po połączeniu i Informacje pomocnicze. Po przygotowaniu się do podłączenia zgodnie ze wskazówkami w części Czynności wstępne zapoznaj się z poniższym schematem i przejdź do interesującej Cię strony. Czynności wstępne (str. 11) W tej części omówiono sposób rejestracji nicku oraz podstawy obsługi. Wybieranie miejsca docelowego połączenia z Aparat Stacja Connect Station q Smartfon D EOS Utility l Drukarka o Odtwarzacz multimedialny m Usługa internetowa Wybór metody połączenia W przypadku opcji q, D lub l można wybrać metodę połączenia. Łatwe łączenie (str. 25) W tej części omówiono sposób bezpośredniego łączenia aparatu z wybranym urządzeniem. Zaawansowane łączenie (str. 55) W tej części opisano sposób łączenia się za pomocą punkt dostępu do sieci Wi-Fi. Po połączeniu (str. 87) W tej części omówiono, jak należy używać funkcji bezprzewodowych (np. wysyłanie obrazów), gdy połączenie zostanie już nawiązane. Informacje pomocnicze (str. 143) W tej części zawarto rozwiązania problemów i inne informacje. Zapoznaj się z nim wedle potrzeb. 6

7 Spis treści Wprowadzenie 2 Możliwości funkcji bezprzewodowych...2 Konwencje stosowane w niniejszej instrukcji...5 Struktura niniejszej instrukcji...6 Czynności wstępne 11 Schemat sekwencji działań Przygotowanie i czynności podstawowe 13 Rejestracja nicku...14 Czynności podstawowe i ustawienia...17 Funkcja NFC...22 Wymagania dotyczące łączenia się ze smartfonem...24 Łatwe łączenie 25 Schemat obsługi funkcji bezprzewodowej (Łatwe łączenie) Łatwe łączenie ze smartfonem 27 Metoda połączenia...28 Automatyczne łączenie za pomocą funkcji NFC...29 Łączenie za pomocą metody Łatwe łączenie...32 Łatwe łączenie między aparatami 37 Podłączanie do aparatu...38 Łatwe łączenie ze stacją Connect Station 41 Zapisywanie obrazów

8 Spis treści 5 6 Łatwe łączenie z programem EOS Utility 45 Łączenie za pomocą metody Łatwe łączenie Łatwe łączenie z drukarką 51 Łączenie za pomocą metody Łatwe łączenie Zaawansowane łączenie 55 Schemat obsługi funkcji bezprzewodowej sieci LAN (zaawansowane łączenie) Przygotowanie do korzystania z usług internetowych Łączenie poprzez wybór sieci 61 Sprawdzanie typu punktu dostępu Łączenie poprzez WPS (tryb PBC) Łączenie poprzez WPS (tryb PIN) Łączenie z wykrytą siecią w sposób ręczny Połączenie Wi-Fi ze smartfonem 77 Podłączanie do smartfona Łączenie z programem EOS Utility za pośrednictwem sieci Wi-Fi 81 Łączenie z programem EOS Utility Połączenie Wi-Fi z drukarką 85 Podłączanie do drukarki

9 Spis treści Po połączeniu Podłączanie do smartfona 89 Obsługa aparatu za pomocą smartfona...90 Wysyłanie obrazów do smartfona...93 Określanie wyświetlanych obrazów...99 Przesyłanie obrazów między aparatami 103 Wysyłanie obrazów do aparatu Zdalna obsługa aparatu za pomocą programu EOS Utility 107 Korzystanie z programu EOS Utility Drukowanie obrazów na drukarce Wi-Fi 111 Drukowanie Ustawienia drukowania Oglądanie obrazów w odtwarzaczu multimedialnym 121 Wyświetlanie obrazów na ekranie telewizora Wysyłanie obrazów do usługi internetowej 125 Wysyłanie obrazów do usługi internetowej Ponowne łączenie i dodawanie ustawień 131 Ponowne łączenie Zapisywanie nastaw wielu połączeń

10 Spis treści 18 Sprawdzanie i korzystanie z nastaw połączenia 137 Sprawdzanie, zmiana lub usuwanie nastaw połączenia Czyszczenie ustawień komunikacji bezprzewodowej Ekran Inform. wyśw Informacje pomocnicze Przewodnik rozwiązywania problemów 145 Reagowanie na komunikaty o błędach Przewodnik rozwiązywania problemów Uwagi dotyczące funkcji bezprzewodowych Sprawdzanie nastaw sieciowych Informacje pomocnicze 163 Ręczne ustawianie sieci Ręczne ustawianie adresu IP Dane techniczne Zalecenia dotyczące funkcji Wi-Fi (bezprzewodowa sieć LAN) Skorowidz

11 Czynności wstępne 11

12 Schemat sekwencji działań W tej części omówiono sposób rejestracji nicku (na potrzeby identyfikacji) oraz czynności podstawowe funkcji bezprzewodowych. Postępuj zgodnie z poniższymi instrukcjami. Zarejestruj nick. (str. 14). Określ nick aparatu. Wprowadź od 1 do 10 dowolnych znaków, na przykład swoje imię. Ustawienie nicku jest konieczne do wykonania konfiguracji funkcji bezprzewodowych. Ustaw w pozycji [Wi-Fi/NFC] opcję [Włącz]. (Punkty 1 do 3 na stronie 17) Wyświetl ekran [Funkcja Wi-Fi]. (Punkty 4 i 5 na stronach 17 18) Wybierz pozycję Funkcja Wi-Fi i nawiąż połączenie. Informacje o dalszych ustawieniach można znaleźć wczęści Łatwe łączenie lub Zaawansowane łączenie. Łatwe łączenie (str. 25) Podłącz aparat bezpośrednio do urządzenia. Zaawansowane łączenie (str. 55) Podłącz za pomocą punktu dostępu Wi-Fi 12

13 1 Przygotowanie iczynności podstawowe W tej części omówiono sposób rejestracji nicku (na potrzeby identyfikacji) niezbędnego do korzystania z funkcji bezprzewodowych aparatu i wykonywania czynności podstawowych. 13

14 Rejestracja nicku Na początku należy określić nick aparatu (na potrzeby identyfikacji). Jeśli aparat będzie połączony z innym urządzeniem bezprzewodowo, nick będzie wyświetlany w urządzeniu. Ustawienie nicku jest konieczne do wykonania konfiguracji funkcji bezprzewodowych. 1 Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. 2 Wybierz opcję [Nick]. Po pierwszym wybraniu tego ustawienia zostanie wyświetlony ekran rejestracji nicku. Naciśnij przycisk <0> i przejdź do punktu 3. 14

15 Rejestracja nicku 3 4 Wprowadź nick. Instrukcje dotyczące wprowadzania znaków znajdują się na następnej stronie. Wprowadź od 1 do 10 dowolnych znaków. Zamknij ekran ustawień. Po zakończeniu naciśnij przycisk <M>. Wybierz opcję [OK] w oknie potwierdzenia, a następnie naciśnij przycisk <0>, aby wrócić do ekranu menu. Wprowadzenie nicku jest obowiązkowe, dlatego też nie można usunąć wszystkich znaków. Domyślnie nick stanowi nazwa aparatu. 15

16 Rejestracja nicku Obsługa wirtualnej klawiatury 16 Zmiana obszaru wprowadzania Naciśnij przycisk <Q>, aby przełączyć pomiędzy górnym i dolnym obszarem wprowadzania. Przesuwanie kursora Użyj przycisków <Y> <Z> w górnym obszarze, aby przesunąć kursor. Wprowadzanie tekstu Po umieszczeniu kursora w dolnym obszarze użyj przycisków <W> <X> lub <Y> <Z>, aby wybrać znak, a następnie naciśnij przycisk <0>, aby wprowadzić znak. Liczbę wprowadzonych znaków i liczbę pozostałych znaków można sprawdzić w polu [*/*] w prawym górnym rogu ekranu. Zmiana trybu wprowadzania* Wybierz opcję [E] w prawym dolnym rogu dolnego obszaru wprowadzania. Każde naciśnięcie przycisku <0> powoduje zmianę trybu wprowadzania w następującej kolejności: małe litery 9 cyfry / symbole 1 9 cyfry / symbole 2 9 wielkie litery. * W przypadku ustawienia opcji [Ster. dotykiem: Wyłącz] można wprowadzić wszystkie znaki na jednym ekranie. Usuwanie znaku Aby usunąć znak, naciśnij przycisk <L>. Zakończenie wprowadzania tekstu Naciśnij przycisk <M>, aby zatwierdzić wprowadzony tekst iwyjść. Jeśli zostało wyświetlone okno potwierdzenia, naciśnij przycisk [OK], aby wyjść. Anulowanie wprowadzania tekstu Naciśnij przycisk <B>, aby anulować wprowadzanie tekstu iwyjść. Jeśli zostało wyświetlone okno potwierdzenia, naciśnij przycisk [OK], aby wyjść.

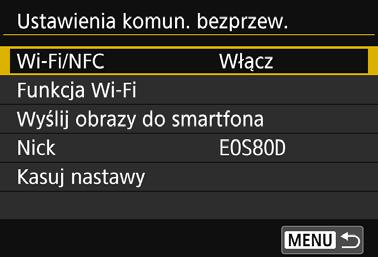

17 Czynności podstawowe i ustawienia Tutaj opisano czynności podstawowe dotyczące używania funkcji bezprzewodowych w aparacie. Postępuj zgodnie z poniższymi instrukcjami. 1 Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. 2 Wybierz pozycję [Wi-Fi/NFC]. 3 Wybierz pozycję [Włącz]. Jeżeli nick (na potrzeby identyfikacji) nie został jeszcze zdefiniowany, zostanie wyświetlony ekran rejestracji. Informacje na temat rejestrowania nicku można znaleźć na stronie 14. Można teraz wybrać pozycję [Funkcja Wi-Fi]. Wybierz pozycję [Funkcja Wi-Fi]. 4 Z funkcji bezprzewodowych można korzystać także poprzez dotykanie ekranu LCD aparatu. 17

18 Czynności podstawowe i ustawienia 18 5 Wybierz funkcję Wi-Fi, z którą chcesz się połączyć. Użyj przycisków <W> <X> lub <Y> <Z>, aby wybrać pozycję. Jeżeli nastawy połączenia nie zostały zdefiniowane, zostanie wyświetlony ekran ustawień. Jeżeli nastawy połączenia zostały już zdefiniowane, zostanie wyświetlony ekran ponownego łączenia (str. 132). Informacje o dalszych ustawieniach połączenia można znaleźć wczęści Łatwe łączenie (str. 25) lub Zaawansowane łączenie (str. 55). W przypadku korzystania z funkcji NFC patrz strona 22. Ekran [Ustawienia komun. bezprzew.] [Wi-Fi/NFC] Ekran [Ustawienia komun. bezprzew.] widoczny w punkcie 4 na stronie 17 to główny ekran konfiguracji funkcji bezprzewodowych. Wybierz pozycję i naciśnij przycisk <0>, aby wyświetlić ekran ustawień, a następnie skonfiguruj ustawienia. Na ekranie [Ustawienia komun. bezprzew.] można skonfigurować następujące opcje: Możesz wybrać ustawienie [Włącz] albo [Wyłącz] w odniesieniu do funkcji bezprzewodowych. Możesz ponadto włączyć albo wyłączyć funkcję NFC. Wybór ustawienia [Włącz] powoduje udostępnienie opcji [Funkcja Wi-Fi], [Wyślij obrazy do smartfona] oraz [Kasuj nastawy]. W miejscach, w których używanie urządzeń elektronicznych lub bezprzewodowych jest zabronione, np. w samolocie lub w szpitalu, należy wybrać opcję [Wyłącz].

19 Czynności podstawowe i ustawienia [Funkcja Wi-Fi] Dostępne są następujące funkcje Wi-Fi: Przesyłanie obrazów między aparatami Podłączanie do smartfona Zdalne wyzwalanie (EOS Utility) Drukowanie na drukarce Wi-Fi Wyświetlanie obrazów na urządzeniach DLNA Przekazywanie do usługi internetowej [Wyślij obrazy do smartfona] Jeżeli aparat nawiązał połączenie ze smartfonem, można użyć tej funkcji do wysyłania obrazów zapisanych w pamięci aparatu do smartfona. [Nick] Zarejestruj albo zmień nick. [Kasuj nastawy] Wyczyść wszystkie ustawienia komunikacji bezprzewodowej. 19

20 Czynności podstawowe i ustawienia W przypadku użycia opcji ekspozycji wielokrotnej, migawki wideo lub filmu poklatkowego pozycja [51: Ustawienia komun. bezprzew.] jest niedostępna. Przestrogi dotyczące połączenia za pomocą kabla interfejsu W trybie połączenia z bezprzewodową siecią LAN podłączanie aparatu do stacji Connect Station, komputera, odbiornika GPS albo innego urządzenia za pomocą kabla nie jest możliwe. Przed podłączeniem kabla zakończ połączenie. W przypadku podłączenia aparatu do stacji Connect Station, komputera, odbiornika GPS albo innego urządzenia za pomocą kabla opcja [51: Ustawienia komun. bezprzew.] jest niedostępna. Odłącz kabel przed konfiguracją ustawień. Karty W przypadku pozycji [z], [l], [o] oraz [m] aparat nie może łączyć się bezprzewodowo, jeżeli nie jest w nim zainstalowana karta. Ponadto w przypadku pozycji [l], [o] oraz [m] aparat nie może łączyć się bezprzewodowo, jeżeli na karcie nie są zapisane obrazy. Korzystanie z aparatu podczas połączenia bezprzewodowego Jeśli chcesz przyznać priorytet połączeniu bezprzewodowemu, nie posługuj się przełącznikiem zasilania, nie otwieraj pokrywy gniazda karty i pokrywy komory akumulatora ani nie korzystaj z innych elementów sterujących aparatu. W innym przypadku połączenie bezprzewodowe może zostać zakończone. Używanie karty Eye-Fi Jeśli w pozycji [Wi-Fi/NFC] wybrano opcję [Włącz], transfer obrazów za pomocą karty Eye-Fi jest wyłączony. 20

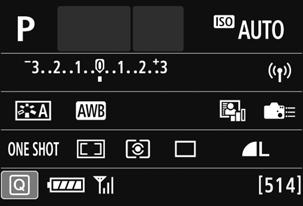

21 Czynności podstawowe i ustawienia Stan połączenia bezprzewodowego Stan połączenia bezprzewodowego można sprawdzić na monitorze LCD i panelu LCD aparatu. Panel LCD Stan połączenia Nie połączono Połączono Funkcja Wi-Fi Błąd połączenia (miganie) Funkcja Wi-Fi Monitor LCD Tryby strefy twórczej Tryby strefy podstawowej Funkcja Wi-Fi Siła sygnału Wi-Fi Stan połączenia Funkcja Wi-Fi Siła sygnału Wi-Fi Nie połączono Połączono Wi-Fi/NFC: Wyłącz Wi-Fi/NFC: Włącz (wył.) Wysyłanie danych Oczekiwanie na ponowne połączenie Błąd połączenia ( ) (miganie) (miganie) *Symbol jest ponadto wyświetlany na ekranie w przypadku wysyłania albo odbierania obrazów. *Symbol nie jest wyświetlany, gdy aparat jest połączony za pomocą metody [Łatwe łączenie]. 21

22 Funkcja NFC Użycie smartfona z obsługą technologii NFC albo stacji Connect Station umożliwia: Łatwe nawiązywanie połączenia między smartfonem i aparatem poprzez zetknięcie obu urządzeń (str. 29). Wysłanie zarejestrowanego obrazu do smartfona podczas odtwarzania obrazów poprzez zetknięcie aparatu ze smartfonem (str. 93). Łatwe nawiązywanie połączenia bezprzewodowego między aparatem a stacją Connect Station (sprzedawana osobno) poprzez zbliżenie obu urządzeń (str.42). W przypadku chęci korzystania z funkcji NFC skonfiguruj ustawienia NFC aparatu zgodnie z poniższymi wskazówkami. Wybierz pozycję [Wi-Fi/NFC]. 1 2 Dodaj symbol [X] do pozycji [Zezwól na połącz. NFC]. Wyświetlane, jeśli w pozycji [Wi-Fi/ NFC] ustawiono opcję [Włącz]. Naciśnij przycisk <B>, aby dodać lub usunąć symbol [X]. Dodaj symbol [X], a następnie naciśnij przycisk <0>. Jeżeli nick (na potrzeby identyfikacji) nie został jeszcze zdefiniowany, zostanie wyświetlony ekran rejestracji (str. 14). 22 Co to jest NFC? NFC (ang. Near Field Communication) to funkcja, która umożliwia wymianę informacji poprzez zbliżenie do siebie dwóch urządzeń z funkcją NFC. Ten aparat wykorzystuje funkcję NFC do wymiany informacji dotyczących połączeń bezprzewodowych.

23 Funkcja NFC Informacje na temat korzystania z łączności bezprzewodowej przy użyciu funkcji NFC znajdują się na niżej wymienionych stronach. Bezprzewodowe łączenie się ze smartfonem: strona 29* Wysyłanie obrazów do smartfona: strona 93* Łączenie ze stacją Connect Station: strona 42 * W przypadku nawiązywania połączenia między aparatem a smartfonem warto zapoznać się także z informacjami na stronach 24 i 28. Przestrogi dotyczące funkcji NFC Tego aparatu nie można łączyć z innymi aparatami lub drukarkami z funkcją NFC za pomocą funkcji NFC. Nie można ustanowić połączenia za pomocą funkcji NFC podczas wykonywania zdjęć aparatem, gdy w aparacie nie jest zainstalowana karta, monitor LCD jest zamknięty ekranem do wewnątrz lub gdy aparat jest połączony z innym urządzeniem za pomocą kabla interfejsu. Do korzystania z połączeń w technologii NFC wymagane jest włączenie funkcji Wi-Fi i NFC smartfona. Połączenie można nawiązać, nawet jeśli zasilanie aparatu jest w stanie automatycznego wyłączenia. Jednak jeśli nie można nawiązać połączenia, anuluj automatyczne wyłączanie, a następnie nawiąż połączenie. 23

24 Wymagania dotyczące łączenia się ze smartfonem Do korzystania z opcji [q] (Podłącz do smartfona) potrzebny jest smartfon, w którym zainstalowano system ios albo Android. Dodatkowo w smartfonie musi zostać zainstalowana aplikacja dedykowana Camera Connect (bezpłatna). Aplikację Camera Connect można pobrać z witryny App Store lub Google Play. Informacje dotyczące obsługiwanych wersji systemów operacyjnych są dostępne na stronie pobierania aplikacji Camera Connect. Po dotknięciu aparatu smartfonem z obsługą technologii NFC, w którym nie zainstalowano jeszcze aplikacji Camera Connect, w smartfonie zostanie wyświetlony ekran pobierania aplikacji Camera Connect. Interfejs lub funkcje aparatu i aplikacji Camera Connect mogą podlegać zmianom w zależności od dostępności aktualizacji firmware aparatu albo aktualizacji aplikacji Camera Connect, systemu ios, Android itd. W związku z powyższym wygląd interfejsu aparatu lub aplikacji Camera Connect może się różnić od ukazanego na przykładowych ilustracjach bądź opisanego w treści w niniejszej instrukcji obsługi. 24

25 Łatwe łączenie 25

26 Schemat obsługi funkcji bezprzewodowej (Łatwe łączenie) q Smartfon z Aparat D EOS Utility l Drukarka Stacja Connect Station Zarejestruj nick aparatu (str. 14) Nastawy Zainstaluj aplikację Camera Connect w smartfonie (str. 24) Zainstaluj aplikację EOS Utility w komputerze Skonfiguruj stację Connect Station Skonfiguruj zgodny aparat (str. 37) Skonfiguruj zgodną drukarkę (str. 51) Podłącz Zarejestruj miejsca docelowe połączenia w aparacie (str. 29, 32) (str. 38) (str. 46) (str. 52) Podłącz przez NFC (str. 42) Użyj Umożliwienie wyświetlania obrazów i zdalne Wymiana obrazów (str. 103) Zdalna obsługa aparatu (str.107) Drukowanie obrazów (str. 111) Zapisywanie obrazów (str. 42) Informacje o łączeniu w trybie o (Wyśw. obrazy na urządz. DLNA) albo m (Przekaż do serwisu internet.) można znaleźć wczęści Zaawansowane łączenie (str. 55). 26

27 2 Łatwe łączenie ze smartfonem Połączenie aparatu ze smartfonem umożliwia wykonywanie następujących czynności: Wyświetlanie obrazów zapisanych w aparacie i zapisywanie ich w pamięci smartfona. Obsługa aparatu włącznie z wykonywaniem zdjęć oraz modyfikacja ustawień aparatu. Wysyłanie obrazów z aparatu do smartfona. W tej części omówiono sposób bezpośredniego łączenia aparatu ze smartfonem. Przed skonfigurowaniem połączenia (str. 24) na smartfonie zainstaluj aplikację Camera Connect. Informacje o podłączaniu za pomocą punktu dostępu Wi-Fi bądź łączeniu ręcznym w trybie punktu dostępu aparatu można znaleźć wczęści Zaawansowane łączenie (str. 55). Opis procedur wysyłania obrazów do smartfona z obsługą technologii NFC można znaleźć na stronie

28 Metoda połączenia Jeśli smartfon ma funkcję NFC: Patrz str. 29. Połączenie można łatwo skonfigurować za pomocą funkcji NFC. Jeśli smartfon nie ma funkcji NFC: Patrz str. 32. Skonfiguruj połączenie, wybierając opcję [Łatwe łączenie]. Smartfony z oznaczeniem p mają funkcję NFC. Niektóre smartfony mają funkcję NFC mimo braku oznaczenia p. Jeśli nie wiesz, czy smartfon ma funkcję NFC, skontaktuj się z producentem smartfona. 28 Może się zdarzyć, że chociaż smartfon obsługuje technologię NFC, połączenie za pomocą funkcji NFC nie może zostać nawiązane. W takim przypadku nawiąż połączenie za pomocą procedury opisanej w części Łączenie za pomocą metody Łatwe łączenie (str. 32) albo Zaawansowane łączenie (str. 55). Ze smartfonami obsługującymi technologię NFC można się także łączyć za pomocą metody [Łatwe łączenie] albo [Wybierz sieć].

29 Automatyczne łączenie za pomocą funkcji NFC Połącz aparat i smartfon za pomocą funkcji NFC. W przypadku podłączania przez NFC obowiązuje poniższa sekwencja działań. (1) Włącz aparat i smartfon. (2) Włącz funkcję NFC w aparacie i w smartfonie. (3) Dotknij aparatu smartfonem w taki sposób, aby oba urządzenia się zetknęły. Informacje na temat ustawień NFC aparatu znajdują się na stronie 22. Informacje o ustawieniach funkcji Wi-Fi i NFC smartfona oraz położeniu anteny NFC można znaleźć w instrukcji obsługi smartfona. 1 2 Włącz funkcję NFC w aparacie iwsmartfonie (str. 22). Dotknij aparatu smartfonem. Jeśli w aparacie trwa odtwarzanie obrazu, naciśnij przycisk <3>, aby zakończyć odtwarzanie. Zetknij oznaczenia p na smartfonie i na aparacie. Po wyświetleniu na monitorze LCD aparatu komunikatu wskazującego połączenie odsuń smartfona od aparatu. Aplikacja Camera Connect w smartfonie uruchomi się i ustanowi połączenie. 29

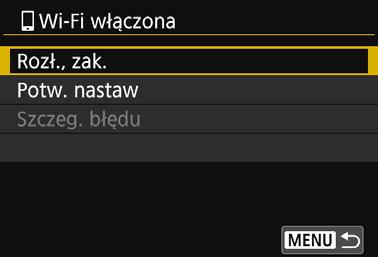

30 Automatyczne łączenie za pomocą funkcji NFC Nazwa urządzenia ustawiona w aplikacji Camera Connect 3 Połącz się zaparatem. Po ustanowieniu połączenia na monitorze LCD aparatu zostanie wyświetlony ekran widoczny po lewej stronie. W przypadku kolejnego łączenia się z tym samym smartfonem ten ekran nie będzie już wyświetlany. Aby określić wyświetlane obrazy, naciśnij przycisk <B>. Informacje o wprowadzaniu ustawień można znaleźć w punkcie 5 na stronie 100. Wybierz pozycję [OK] i naciśnij przycisk <0>. Po wyświetleniu komunikatu pojawi się ekran [qwi-fi włączona]. Na smartfonie zostanie wyświetlone okno główne aplikacji Camera Connect. Aby wrócić do menu, naciśnij przycisk <M>. Ustawienia połączenia ze smartfonem zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie Nazwę urządzenia można sprawdzić lub zmienić na ekranie ustawień aplikacji Camera Connect.

31 Automatyczne łączenie za pomocą funkcji NFC W razie potrzeby należy także zapoznać się zczęścią Przestrogi dotyczące funkcji NFC (str. 23). Dotykając aparatu smartfonem, należy uważać, aby nie upuścić aparatu ani smartfona. Nie należy dotykać aparatu smartfonem przy użyciu zbyt dużej siły, ponieważ mogłoby to spowodować porysowanie aparatu lub smartfona. Samo umieszczenie smartfona blisko oznaczenia nie spowoduje ustanowienia połączenia. Należy dotknąć oznaczenia smartfonem w taki sposób, aby oznaczenia się zetknęły. W przypadku niektórych smartfonów wykrywanie może być utrudnione. Urządzenia należy stykać powoli, zmieniając ułożenie lub obracając w poziomie. W smartfonie może zostać uruchomiona inna aplikacja, w zależności od sposobu zetknięcia. Sprawdź umiejscowienie oznaczenia p, anastępnie zetknij urządzenia ponownie. Dotykając aparatu smartfonem, nie należy umieszczać niczego między aparatem a smartfonem. Ponadto w przypadku umieszczenia aparatu lub smartfona w pokrowcu komunikacja za pomocą funkcji NFC może nie być możliwa. Nie można podłączyć aparatu do dwóch lub większej liczby smartfonów jednocześnie. Domyślnie ustawienia połączenia za pomocą funkcji NFC są zapisywane jako czwarte ustawienie (przeznaczone specjalnie dla połączenia NFC) pod nazwą [SET4 (NFC)]. Po podłączeniu aparatu do innego smartfona za pomocą funkcji NFC pozycja [SET4 (NFC)] zostanie zastąpiona. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa. 31

32 Łączenie za pomocą metody Łatwe łączenie Aparat i smartfon mogą się łączyć bezpośrednio w sposób bezprzewodowy. Nie ma potrzeby stosowania punktu dostępu, dzięki czemu uzyskanie połączenia bezprzewodowego nie jest trudne. Połączenie należy ustanowić za pomocą smartfona. Szczegółowe informacje można znaleźć w instrukcji obsługi smartfona. Operacja w aparacie Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. Wybierz opcję [q] (Podłącz do smartfona). 4 Wybierz pozycję [Łatwe łączenie]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. 32

33 Łączenie za pomocą metody Łatwe łączenie Obsługa za pośrednictwem smartfona Ekran smartfona (przykładowy) Ekran aparatu Nazwa sieci (SSID) 5 Użyj smartfona i podłącz go do aparatu. Włącz funkcję Wi-Fi smartfona, a następnie wybierz nazwę sieci (SSID) wyświetlaną na monitorze LCD aparatu. Jako hasło wprowadź klucz szyfrowania wyświetlony na monitorze LCD aparatu. Klucz szyfrowania (hasło) W przypadku łączenia poprzez wybór metody [Łatwe łączenie] na końcu nazwy sieci (SSID) znajduje się tekst _Canon0A. 33

34 Łączenie za pomocą metody Łatwe łączenie 6 7 Uruchom aplikację Camera Connect w smartfonie. Po wyświetleniu przez monitor LCD aparatu ekranu [Oczekiwanie na połączenie] uruchom aplikację Camera Connect w smartfonie. Wybierz w smartfonie aparat, z którym chcesz się połączyć. W menu [Cameras/Aparaty] aplikacji Camera Connect wybierz aparat, z którym chcesz nawiązać połączenie, a następnie dotknij go. 34

35 Łączenie za pomocą metody Łatwe łączenie Operacja w aparacie 2 Nazwa urządzenia ustawiona w aplikacji Camera Connect 8 Połącz się zaparatem. Po ustanowieniu połączenia na monitorze LCD aparatu zostanie wyświetlony ekran widoczny po lewej stronie. Aby określić wyświetlane obrazy, naciśnij przycisk <B>. Informacje o wprowadzaniu ustawień można znaleźć w punkcie 5 na stronie 100. Wybierz pozycję [OK] i naciśnij przycisk <0>. Po wyświetleniu komunikatu pojawi się ekran [qwi-fi włączona]. Na smartfonie zostanie wyświetlone okno główne aplikacji Camera Connect. Aby wrócić do menu, naciśnij przycisk <M>. Ustawienia połączenia ze smartfonem zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie 89. Nazwę urządzenia można sprawdzić lub zmienić na ekranie ustawień aplikacji Camera Connect. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa. 35

36 36

37 3 Łatwe łączenie między aparatami W tej części objaśniono, jak w prosty sposób łączyć ten aparat z innymi aparatami firmy Canon za pomocą wbudowanych funkcji bezprzewodowych. Bezprzewodowa łączność jest dostępna w przypadku aparatów firmy Canon z wbudowanymi funkcjami bezprzewodowymi, które zostały wprowadzone na rynek w roku 2012 lub później iobsługują funkcję transferu obrazów między aparatami. Warto pamiętać, że aparatu nie można połączyć z kamerą cyfrową firmy Canon, nawet jeśli jest ona wyposażona w funkcje bezprzewodowe. Omawiany aparat nie może łączyć się z aparatami Canon bez wbudowanych funkcji bezprzewodowych, nawet jeśli obsługują one karty Eye-Fi. Można przesyłać tylko zdjęcia w formacie JPEG. W zależności od zakresu funkcji aparatu docelowego i formatu plików filmów w przypadku filmów może wystąpić błąd wysyłania lub brak możliwości odtwarzania. (Nie można wysyłać filmów w formacie MP4 do aparatów, które nie obsługują odtwarzania filmów w formacie MP4). 37

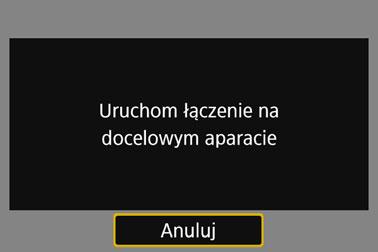

38 Podłączanie do aparatu Zarejestruj docelowy aparat, aby połączyć się z nim w sposób bezprzewodowy. Aparat może być połączony tylko z jednym aparatem naraz. 1 2 Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 3 Wybierz opcję [z] (Prześlij obr.między aparatami) Uruchom połączenie w docelowym aparacie. Gdy w aparacie wyświetli się ekran widoczny po lewej stronie, uruchom połączenie w docelowym aparacie. Procedura ta została omówiona w instrukcji obsługi aparatu docelowego. Po ustanowieniu połączenia następuje wyświetlenie obrazu zapisanego na karcie.

39 Podłączanie do aparatu 5 Wybierz obrazy, które chcesz wysłać. Wybierz obrazy w aparacie wysyłającym obrazy (str. 104). Nie obsługuj aparatu otrzymującego obrazy. Ustawienia połączenia z innym aparatem zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie 103. Informacje GPS nie są wyświetlane na ekranie odtwarzania aparatu, nawet jeśli informacje GPS zostały dołączone do otrzymanego obrazu. Miejsca fotografowania można obejrzeć na wirtualnej mapie za pomocą programu Map Utility (oprogramowanie EOS). Ustawienia połączenia są zapisywane/rejestrowane wraz z nickiem aparatu, z którym nawiązano połączenie. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa. 39

40 40

41 4 Łatwe łączenie ze stacją Connect Station Stacja Connect Station (sprzedawana osobno) to urządzenie, które umożliwia importowanie zarejestrowanych zdjęć i filmów w celu oglądania ich na telewizorze, smartfonie itp. lub udostępniania ich w sieci. Zdjęcia i filmy można łatwo zapisywać wstacji Connect Station, umieszczając aparat blisko stacji Connect Station. 41

42 Zapisywanie obrazów W tej części omówiono sposób łączenia aparatu i stacji Connect Station (sprzedawana osobno) w sposób bezprzewodowy. Informacje o zapisywaniu obrazów w inny sposób można znaleźć w instrukcji obsługi stacji Connect Station. Należy wcześniej ustawić w aparacie zezwolenie na korzystanie z jego funkcji NFC (str. 22). Punkt połączenia NFC Włącz funkcję NFC w aparacie (str. 22). Umieść aparat blisko stacji Connect Station. Włącz aparat i stację Connect Station, a następnie ustaw znacznik p aparatu blisko punktu połączenia NFC stacji Connect Station. Po wyświetleniu na monitorze LCD aparatu komunikatu wskazującego połączenie i uzyskaniu potwierdzenia ze stacji Connect Station odsuń aparat od stacji Connect Station. Po ustanowieniu połączenia stacja Connect Station sprawdza obrazy na karcie pamięci, a następnie zapisuje tylko niezapisane obrazy. Zakończ połączenie. Po zapisaniu obrazów na monitorze LCD aparatu zostanie wyświetlony ekran widoczny po lewej stronie. Naciśnij przycisk <0>, aby zakończyć połączenie. 42

43 Zapisywanie obrazów W razie potrzeby należy także zapoznać się zczęścią Przestrogi dotyczące funkcji NFC (str. 23). Podczas zapisywania obrazów wykonywanie zdjęć nie jest możliwe, nawet w przypadku naciskania spustu migawki aparatu. Nie wolno upuszczać aparatu na stację Connect Station ani dotykać jej aparatem przy użyciu zbyt dużej siły. Takie postępowanie może spowodować uszkodzenie wewnętrznego dysku twardego stacji Connect Station. Jeżeli aparat nie zostanie od razu rozpoznany, należy zbliżyć go na niewielką odległość od stacji Connect Station i spróbować powoli poruszać lub obracać nim w poziomie. Samo umieszczenie aparatu blisko stacji Connect Station może nie spowodować ustanowienia połączenia. W takim przypadku należy delikatnie dotknąć stacji Connect Station aparatem. Trzymając aparat blisko stacji Connect Station, nie należy umieszczać niczego między aparatem a stacją Connect Station. Ponadto w przypadku umieszczenia aparatu w pokrowcu komunikacja za pomocą funkcji NFC może nie być możliwa. Jeśli aparat i stacja Connect Station zostaną odsunięte zbyt daleko od siebie podczas zapisu obrazów, zapisywanie może potrwać dłużej lub połączenie może zostać zakończone. Jeśli akumulator aparatu wyczerpie się podczas zapisu obrazów, zapisywanie zostanie zatrzymane. Naładuj akumulator, a następnie spróbuj ponownie. Gdy wszystkie obrazy zostały już wcześniej zapisane, zapisywanie nie zostanie wykonane. W takim przypadku wybierz opcję [OK], aby zakończyć połączenie. Jeśli na karcie pamięci znajduje się duża liczba obrazów, sprawdzanie i zapisywanie obrazów zajmuje trochę czasu. Podczas zapisu obrazów funkcja automatycznego wyłączania aparatu nie działa. 43

44 44

45 5 Łatwe łączenie z programem EOS Utility W tej części omówiono sposób bezpośredniego łączenia aparatu z komputerem. Przed skonfigurowaniem połączenia na komputerze zainstaluj program EOS Utility. Informacje o podłączaniu za pomocą punktu dostępu Wi-Fi bądź łączeniu ręcznym w trybie punktu dostępu aparatu można znaleźć wczęści Zaawansowane łączenie (str. 55). Ustawienia mogą być niedostępne, jeśli jest używana starsza wersja oprogramowania. Zainstaluj taką wersję programu EOS Utility, która jest zgodna z tym aparatem. 45

46 Łączenie za pomocą metody Łatwe łączenie Aparat i komputer mogą się łączyć bezpośrednio w sposób bezprzewodowy. Nie ma potrzeby stosowania punktu dostępu, dzięki czemu uzyskanie połączenia bezprzewodowego nie jest trudne. Połączenie należy ustanowić za pomocą komputera. Szczegółowe informacje można znaleźć w instrukcji obsługi komputera. Procedura konfiguracji jest następująca (przykład dotyczy systemu operacyjnego Windows 8.1). Operacja w aparacie Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. Wybierz pozycję [D] (Zdalne wyzwalanie (EOS Utility)). 4 Wybierz pozycję [Łatwe łączenie]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. 46

47 Łączenie za pomocą metody Łatwe łączenie Obsługa za pośrednictwem komputera Ekran komputera (przykładowy) 5 Użyj komputera i podłącz go do aparatu. W menu ustawień sieci bezprzewodowej komputera wybierz nazwę sieci (SSID) wyświetlaną na monitorze LCD aparatu. Jako hasło wprowadź klucz szyfrowania wyświetlony na monitorze LCD aparatu. Ekran aparatu Nazwa sieci (SSID) Klucz szyfrowania (hasło) 6 7 Uruchom aplikację EOS Utility wkomputerze. W programie EOS Utility kliknij przycisk [Pairing over Wi-Fi/LAN/ Parowanie Wi-Fi/LAN]. W przypadku wyświetlenia komunikatu dotyczącego zapory sieciowej kliknij przycisk [Tak]. W przypadku łączenia poprzez wybór metody [Łatwe łączenie] na końcu nazwy sieci (SSID) znajduje się tekst _Canon0A. 47

48 Łączenie za pomocą metody Łatwe łączenie 8 Operacja w aparacie 2 9 Kliknij przycisk [Connect/ Podłącz]. Wybierz aparat, z którym chcesz się połączyć, a następnie kliknij przycisk [Connect/Podłącz]. Wybierz opcję [OK]. Wybierz pozycję [OK] i naciśnij przycisk <0>. Zostanie wyświetlony następujący komunikat. ****** oznacza 6 ostatnich znaków adresu MAC podłączanego aparatu. 48

49 Łączenie za pomocą metody Łatwe łączenie Połącz się zaparatem. 10 Gdy aparat wykryje komputer, na którym kliknięto polecenie [Connect/ Podłącz] w punkcie 8, zostanie wyświetlony ekran widoczny po lewej stronie. Wybierz pozycję [OK] i naciśnij przycisk <0>. Zostanie wyświetlony ekran [DWi-Fi włączona]. Aby wrócić do menu, naciśnij przycisk <M>. Ustawienia połączenia z programem EOS Utility zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie 107. Jeśli określony aparat i komputer będą użytkowane wspólnie bez zmiany ustawień, nie ma potrzeby ich ponownego parowania. 49

50 50

51 6 Łatwe łączenie z drukarką W tej części omówiono sposób bezpośredniego łączenia aparatu z drukarką. Aparat może łączyć się z drukarkami wyposażonymi wmoduł sieci bezprzewodowej i zgodnymi ze standardem PictBridge (bezprzewodowa sieć LAN). Informacje o podłączaniu za pomocą punktu dostępu Wi-Fi bądź łączeniu ręcznym w trybie punktu dostępu aparatu można znaleźć wczęści Zaawansowane łączenie (str. 55). W trybie <F>, <G>, <A>, <B>, <C> albo <D> aparatu nie można podłączyć do drukarki, gdy wybrana została opcja fotografowania w trybie HDR lub ustawiona redukcja szumów zdjęć seryjnych. 51

52 Łączenie za pomocą metody Łatwe łączenie Aparat i drukarka mogą się łączyć bezpośrednio w sposób bezprzewodowy. Nie ma potrzeby stosowania punktu dostępu, dzięki czemu uzyskanie połączenia bezprzewodowego nie jest trudne. Połączenie należy ustanowić za pomocą drukarki. Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi drukarki. 1 2 Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 3 Wybierz opcję [l] (Drukuj na drukarce Wi-Fi). 52

53 Łączenie za pomocą metody Łatwe łączenie 4 Wybierz pozycję [Łatwe łączenie]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Nazwa sieci (SSID) Klucz szyfrowania (hasło) 5 Skonfiguruj ustawienia Wi-Fi drukarki w taki sposób, aby nawiązać połączenie z aparatem. W menu ustawień Wi-Fi używanej drukarki wybierz nazwę sieci (SSID) wyświetlaną na monitorze LCD aparatu. Jako hasło wprowadź klucz szyfrowania wyświetlony na monitorze LCD aparatu. W przypadku łączenia poprzez wybór metody [Łatwe łączenie] na końcu nazwy sieci (SSID) znajduje się tekst _Canon0A. 53

54 Łączenie za pomocą metody Łatwe łączenie 6 7 Wybierz drukarkę, z którą chcesz się połączyć. Po wyświetleniu się listy wykrytych drukarek wybierz drukarkę, z którą chcesz się połączyć, i naciśnij przycisk <0>. Niektóre drukarki mogą wyemitować sygnał dźwiękowy. Jeśli aparat wykrył 16 lub więcej drukarek lub wyszukiwanie trwa dłużej niż 3 minuty, możesz wybrać pozycję [Szukaj ponownie]. Po ustanowieniu połączenia następuje wyświetlenie obrazu zapisanego na karcie. Wybierz obrazy do wydrukowania. Wybierz i wydrukuj obrazy w aparacie (str. 112). Ustawienia połączenia z drukarką zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie

55 Zaawansowane łączenie 55

56 Schemat obsługi funkcji bezprzewodowej sieci LAN (zaawansowane łączenie) q Smartfon D EOS Utility l Drukarka Zarejestruj nick (str. 14) Nastawy Zainstaluj aplikację Camera Connect w smartfonie (str. 24) Zainstaluj aplikację EOS Utility wkomputerze Podłącz urządzenia do punktu dostępu Wi-Fi* Podłącz aparat do punktu dostępu Wi-Fi Podłącz (str. 61) Podłącz aparat do urządzeń (str. 77) (str. 81) (str. 85) Użyj Umożliwienie wyświetlania obrazów i zdalne fotografowanie (str. 89) Zdalna obsługa aparatu (str.107) Drukowanie obrazów (str. 111) Informacje o łączeniu w trybie z (Przesyłanie obrazów między aparatami) lub ze stacją Connect Station można znaleźć wczęści Łatwe łączenie (str. 25). * Poniższych instrukcji należy użyć tylko wtedy, gdy urządzenie, np. smartfon, zostało podłączone do punktu dostępu Wi-Fi. 56

57 o Odtwarzacz multimedialny m Usługa internetowa Zarejestruj nick (str. 14) Podłącz urządzenia do punktu dostępu Wi-Fi* Zarejestruj się wserwisie CANON image GATEWAY (str. 58) Zarejestruj usługi internetowe w aparacie (str. 59) Podłącz aparat do punktu dostępu Wi-Fi (str. 61) Oglądanie obrazów (str. 121) Zapisywanie i udostępnianie obrazów (str. 125) 57

58 Przygotowanie do korzystania z usług internetowych Rejestracja w witrynie CANON image GATEWAY Aby wysyłać obrazy do usług internetowych, należy zarejestrować się w witrynie CANON image GATEWAY (bezpłatnie). Po zarejestrowaniu się w witrynie CANON image GATEWAY można publikować swoje zdjęcia w internetowych albumach i korzystać zwielu usług. Ta witryna stanowi także platformę do udostępniania obrazów w zarejestrowanych usługach internetowych. Połącz się z internetem z komputera lub innego urządzenia i uzyskaj dostęp do witryny firmy Canon ( aby sprawdzić kraje i obszary obsługiwane przez usługi, a następnie zarejestruj się, postępując zgodnie z instrukcjami. Jeśli chcesz korzystać także z innych usług internetowych niż CANON image GATEWAY, musisz mieć konta w tych usługach. Szczegółowe informacje można uzyskać w witrynach poszczególnych usług internetowych. 58 Usługi internetowe CANON image GATEWAY nie są obsługiwane w niektórych krajach i obszarach. Informacje dotyczące konkretnych krajów i obszarów są dostępne w witrynie internetowej firmy Canon ( Aby korzystać z serwisu CANON image GATEWAY, trzeba mieć połączenie z Internetem. (Trzeba mieć konto u dostawcy usług internetowych, zainstalować przeglądarkę internetową inawiązać połączenie przewodowe). Informacje na temat wersji przeglądarek (np. Microsoft Internet Explorer) iustawień umożliwiających dostęp do CANON image GATEWAY można znaleźć w witrynie CANON image GATEWAY. Opłaty za połączenia u dostawcy usług internetowych oraz za korzystanie z punktu dostępu dostawcy internetowego są pobierane oddzielnie. Jeśli funkcje zarejestrowanych usług uległy zmianie, operacja może być inna, niż to opisano w niniejszej instrukcji, lub niemożliwa. Informacje dotyczące rejestracji w usłudze można znaleźć w pomocy witryny CANON image GATEWAY. Informacje o usługach internetowych zgodnych z funkcjami bezprzewodowymi tego aparatu można znaleźć w witrynie CANON image GATEWAY.

59 Przygotowanie do korzystania z usług internetowych Konfiguracja ustawień do korzystania z usług internetowych Uruchom program EOS Utility w komputerze, zaloguj się w serwisie CANON image GATEWAY, a następnie skonfiguruj ustawienia aparatu w celu uzyskania dostępu do usług internetowych. Szczegółowe informacje na ten temat można znaleźć w dokumencie EOS Utility instrukcja obsługi. Informacje na temat uzyskania dokumentu EOS Utility instrukcja obsługi można znaleźć w instrukcji obsługi aparatu. Ogólna procedura wysyłania obrazów do usługi internetowej wygląda następująco. 1 Zainstaluj aplikację EOS Utility w komputerze. Jeżeli aplikacja została już wcześniej zainstalowana, przejdź do kroku 2. 2 Przejdź do witryny internetowej firmy Canon i zarejestruj się jako użytkownik serwisu CANON image GATEWAY (bezpłatnie). Jeśli jesteś już zarejestrowanym użytkownikiem, przejdź do kroku 3. 3 Połącz aparat z komputerem za pomocą kabla interfejsu (sprzedawany osobno). Konfigurację ustawień można przeprowadzić także, łącząc aparat z komputerem za pośrednictwem bezprzewodowej sieci LAN (str. 45, 81). 4 Uruchom program EOS Utility w komputerze, zaloguj się w serwisie CANON image GATEWAY, a następnie skonfiguruj ustawienia aparatu w celu uzyskania dostępu do usług internetowych. Szczegółowe informacje na ten temat można znaleźć w dokumencie EOS Utility instrukcja obsługi. 5 Odłącz kabel interfejsu. 6 Podłącz aparat do punktu dostępu do sieci Wi-Fi (str. 61). 7 Wyślij obrazy do usługi internetowej zarejestrowanej w aparacie (str. 125). Zdjęcia można udostępniać rodzinie i znajomym poprzez wysyłanie ich z aparatu do usługi internetowej zarejestrowanej w aparacie lub poprzez wysyłanie łączy do internetowych albumów. 59

60 60

61 7 Łączenie poprzez wybór sieci W tej części opisano sposób łączenia się za pomocą punkt dostępu do sieci Wi-Fi. Podłączenie do punktu dostępu do sieci Wi-Fi umożliwia dostęp do następujących funkcji: Podłączanie do smartfona Zdalna obsługa aparatu za pomocą programu EOS Utility Drukowanie obrazów na drukarce Wi-Fi Oglądanie obrazów w odtwarzaczu multimedialnym Wysyłanie obrazów do usługi internetowej 61

62 Sprawdzanie typu punktu dostępu Najpierw sprawdź, czy punkt dostępu obsługuje funkcję WPS*, która umożliwia łatwą komunikację między urządzeniami Wi-Fi. Jeśli nie wiesz, czy używany punkt dostępu jest zgodny z funkcją WPS, skorzystaj z instrukcji obsługi punktu dostępu lub innej dokumentacji. * Wi-Fi Protected Setup W przypadku obsługi funkcji WPS Dostępne są dwie metody połączenia opisane poniżej. Łatwiej jest nawiązać połączenie za pomocą funkcji WPS (tryb PBC). Łączenie poprzez WPS (tryb PBC): wykonaj czynności opisane na stronie 63. Łączenie poprzez WPS (tryb PIN): wykonaj czynności opisane na stronie 67. W przypadku braku obsługi funkcji WPS Łączenie z wykrytą siecią w sposób ręczny: wykonaj czynności opisane na stronie 71. Szyfrowanie używane przez punkt dostępu Aparat obsługuje następujące opcje w pozycjach [Uwierzteln.] i[nastawy szyfrowania]. Z tego względu w przypadku łączenia się zwykrytą siecią w sposób ręczny punkt dostępu musi używać jednej z poniższych opcji szyfrowania. [Uwierzyteln.]: System otwarty, Klucz wspólny lub WPA/WPA2-PSK [Nastawy szyfrowania]: WEP, TKIP lub AES Jeśli funkcje ukrywania punktu dostępu są włączone, połączenie może być niedostępne. Wyłącz funkcje ukrywania. W przypadku połączeń zsiecią nadzorowaną przez administratora sieci zapytaj administratora o szczegółowe procedury ustawień. 62 Jeśli używana sieć filtruje adresy MAC, zarejestruj adres MAC aparatu w punkcie dostępu. Adres MAC można sprawdzić na ekranie [Inform. wyśw.] (str. 142).

63 Łączenie poprzez WPS (tryb PBC) Jest to tryb łączenia dostępny w przypadku używania punktu dostępu zgodnego z funkcją WPS. W trybie łączenia przyciskiem (tryb PBC) można połączyć aparat i punkt dostępu poprzez naciśnięcie przycisku WPS punktu dostępu. Ustanowienie połączenia może być trudne, jeśli w otoczeniu działa wiele punktów dostępu. W takim przypadku należy ustanowić połączenie za pomocą opcji [WPS (tryb PIN)]. Sprawdź z wyprzedzeniem położenie przycisku WPS punktu dostępu. Ustanowienie połączenia może trwać około minuty. 1 2 Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 63

64 Łączenie poprzez WPS (tryb PBC) Wybierz jedną zpozycji. Użyj przycisków <W> <X> lub <Y> <Z>, aby wybrać pozycję, a następnie naciśnij przycisk <0>. W przypadku wyboru pozycji [z] (Prześlij obr.między aparatami) zapoznaj się zczęścią Łatwe łączenie (str. 25). Po wybraniu opcji [m] (Przekaż do serwisu internet.) pojawi się ekran wyboru usługi internetowej. Wybierz usługę internetową inaciśnij przycisk <0>. W zależności od wybranej usługi internetowej zostanie wyświetlony stosowny ekran [Wyślij do]. Wybierz miejsce docelowe połączenia (str. 76). Wybierz pozycję [Wybierz sieć]. Pozycja ta jest wyświetlana w przypadku wybrania w punkcie 3 opcji [q], [D] albo [l]. W przypadku wybrania opcji [o] albo [m] przejdź do punktu 5. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wybierz pozycję [Podłącz przez WPS]. 64 W przypadku opcji [Tryb punktu dostępu aparatu] wyświetlanej w punkcie 5 zapoznaj się z informacjami na stronie 76.

65 Łączenie poprzez WPS (tryb PBC) Wybierz pozycję [WPS (tryb PBC)]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Połącz z punktem dostępu. Naciśnij przycisk WPS punktu dostępu. Informacje o umiejscowieniu przycisku i czasie jego naciskania znajdują się w instrukcji obsługi punktu dostępu. Wybierz opcję [OK] i naciśnij przycisk <0>, aby ustanowić połączenie z punktem dostępu. Po ustanowieniu połączenia z punktem dostępu zostanie wyświetlony następny ekran. Wybierz pozycję [Nastawy automatyczne]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby wyświetlić ekran ustawiania funkcji Wi-Fi wybranej w punkcie 3 (str. 66). Jeśli funkcja [Nastawy automatyczne] wywołuje błąd lub jeśli chcesz określić ustawienia ręcznie, zapoznaj się z informacjami na stronie 166. Adres IP może być ustawiany automatycznie tylko w środowiskach wykorzystujących serwery DHCP lub punkty dostępu czy routery z funkcją serwera DHCP, w przypadku których adresy IP i powiązane ustawienia są przydzielane i konfigurowane automatycznie. 65

66 Łączenie poprzez WPS (tryb PBC) Określanie ustawień funkcji Wi-Fi W tej części opisano sposób konfigurowania ekranów funkcji Wi-Fi. Należy zapoznać się ztreścią strony zawierającej opis funkcji Wi-Fi. Podłączanie do smartfona: Rozdział 8 (str. 77) Zdalna obsługa aparatu za pomocą programu EOS Utility: Rozdział 9 (str. 81) Drukowanie obrazów na drukarce Wi-Fi: Rozdział 10 (str. 85) 66 Oglądanie obrazów w odtwarzaczu multimedialnym: Rozdział 15 (str. 121) Ustawienia połączenia sieciowego z odtwarzaczem multimedialnym zostały zakończone. Więcej informacji na temat korzystania z tej funkcji znajduje się w rozdziale 15 Oglądanie obrazów w odtwarzaczu multimedialnym. Wysyłanie obrazów do usługi internetowej: Rozdział 16 (str. 125) Ustawienia połączenia z usługą internetową zostały zakończone. Więcej informacji na temat korzystania z tej funkcji znajduje się w rozdziale 16 Wysyłanie obrazów do usługi internetowej.

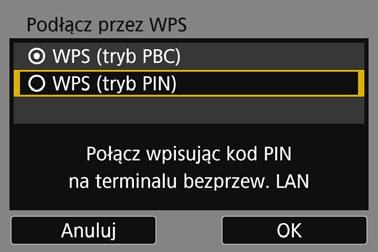

67 Łączenie poprzez WPS (tryb PIN) Jest to tryb łączenia dostępny w przypadku używania punktu dostępu zgodnego z funkcją WPS. W trybie łączenia za pomocą kodu PIN (tryb PIN) w celu nawiązania połączenia należy wprowadzić wpunkcie dostępu 8-cyfrowy numer identyfikacyjny oznaczony na aparacie. Korzystając z tego współdzielonego numeru identyfikacyjnego, można ustanowić względnie stabilne połączenie, nawet jeśli w otoczeniu znajduje się wiele aktywnych punktów dostępu. Ustanowienie połączenia może trwać około minuty Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. Wybierz jedną zpozycji. Użyj przycisków <W> <X> lub <Y> <Z>, aby wybrać pozycję, a następnie naciśnij przycisk <0>. W przypadku wyboru pozycji [z] (Prześlij obr.między aparatami) zapoznaj się zczęścią Łatwe łączenie (str. 25). Po wybraniu opcji [m] (Przekaż do serwisu internet.) pojawi się ekran wyboru usługi internetowej. Wybierz usługę internetową inaciśnij przycisk <0>. W zależności od wybranej usługi internetowej zostanie wyświetlony stosowny ekran [Wyślij do]. Wybierz miejsce docelowe połączenia (str. 76). 67

68 Łączenie poprzez WPS (tryb PIN) 4 5 Wybierz pozycję [Wybierz sieć]. Pozycja ta jest wyświetlana w przypadku wybrania w punkcie 3 opcji [q], [D] albo [l]. W przypadku wybrania opcji [o] albo [m] przejdź do punktu 5. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wybierz pozycję [Podłącz przez WPS]. 6 7 Wybierz pozycję [WPS (tryb PIN)]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wpisz kod PIN w punkcie dostępu. Wpisz w punkcie dostępu 8-cyfrowy kod PIN wyświetlany na monitorze LCD aparatu. Instrukcje ustawiania kodów PIN w punkcie dostępu znajdują się w instrukcji obsługi punktu dostępu. Po wpisaniu kodu PIN wybierz opcję [OK] i naciśnij przycisk <0>. 68 W przypadku opcji [Tryb punktu dostępu aparatu] wyświetlanej w punkcie 5 zapoznaj się z informacjami na stronie 76.

69 Łączenie poprzez WPS (tryb PIN) 8 9 Połącz z punktem dostępu. Wybierz opcję [OK] i naciśnij przycisk <0>, aby ustanowić połączenie z punktem dostępu. Po ustanowieniu połączenia z punktem dostępu zostanie wyświetlony następny ekran. Wybierz pozycję [Nastawy automatyczne]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby wyświetlić ekran ustawiania funkcji Wi-Fi wybranej w punkcie 3 (str. 70). Jeśli funkcja [Nastawy automatyczne] wywołuje błąd lub jeśli chcesz określić ustawienia ręcznie, zapoznaj się z informacjami na stronie 166. Adres IP może być ustawiany automatycznie tylko w środowiskach wykorzystujących serwery DHCP lub punkty dostępu czy routery z funkcją serwera DHCP, w przypadku których adresy IP i powiązane ustawienia są przydzielane i konfigurowane automatycznie. 69

70 Łączenie poprzez WPS (tryb PIN) Określanie ustawień funkcji Wi-Fi W tej części opisano sposób konfigurowania ekranów funkcji Wi-Fi. Należy zapoznać się ztreścią strony zawierającej opis funkcji Wi-Fi. Podłączanie do smartfona: Rozdział 8 (str. 77) Zdalna obsługa aparatu za pomocą programu EOS Utility: Rozdział 9 (str. 81) Drukowanie obrazów na drukarce Wi-Fi: Rozdział 10 (str. 85) 70 Oglądanie obrazów w odtwarzaczu multimedialnym: Rozdział 15 (str. 121) Ustawienia połączenia sieciowego z odtwarzaczem multimedialnym zostały zakończone. Więcej informacji na temat korzystania z tej funkcji znajduje się w rozdziale 15 Oglądanie obrazów w odtwarzaczu multimedialnym. Wysyłanie obrazów do usługi internetowej: Rozdział 16 (str. 125) Ustawienia połączenia z usługą internetową zostały zakończone. Więcej informacji na temat korzystania z tej funkcji znajduje się w rozdziale 16 Wysyłanie obrazów do usługi internetowej.

71 Łączenie z wykrytą siecią w sposób ręczny Nawiąż połączenie poprzez wybór nazwy SSID (lub ESS-ID) punktu dostępu spośród dostępnych punktów dostępu znajdujących się w najbliższym otoczeniu. Wybór punkt dostępu Wybierz opcję [Ustawienia komun. bezprzew.]. Na karcie [51] wybierz pozycję [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. Wybierz jedną zpozycji. Użyj przycisków <W> <X> lub <Y> <Z>, aby wybrać pozycję, a następnie naciśnij przycisk <0>. W przypadku wyboru pozycji [z] (Prześlij obr.między aparatami) zapoznaj się zczęścią Łatwe łączenie (str. 25). Po wybraniu opcji [m] (Przekaż do serwisu internet.) pojawi się ekran wyboru usługi internetowej. Wybierz usługę internetową i naciśnij przycisk <0>. W zależności od wybranej usługi internetowej zostanie wyświetlony stosowny ekran [Wyślij do]. Wybierz miejsce docelowe połączenia (str. 76). 71

72 Łączenie z wykrytą siecią w sposób ręczny (1) (2) (3) 4 5 Wybierz pozycję [Wybierz sieć]. Pozycja ta jest wyświetlana w przypadku wybrania w punkcie 3 opcji [q], [D] albo [l]. W przypadku wybrania opcji [o] albo [m] przejdź do punktu 5. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wybierz punkt dostępu. Naciskaj przyciski <W> <X>, aby wybrać jeden z punktów dostępu znajdujących na liście. (1) SSID (2) Jeśli punkt dostępu używa szyfrowania, wyświetlana jest ikona. (3) Używany kanał Opcje [Odśwież] i [Ustaw. ręczne] Przewiń wdół ekran zaprezentowany w punkcie 5, aby wyświetlić opcje [Odśwież] i [Ustaw. ręczne]. Aby ponownie wyszukać punkty dostępu, wybierz opcję [Odśwież]. Aby ręcznie skonfigurować ustawienia punktu dostępu, wybierz opcję [Ustaw. ręczne]. Wprowadź nazwę SSID, korzystając z wirtualnej klawiatury, a następnie skonfiguruj ustawienia, postępując zgodnie z wyświetlanymi instrukcjami. 72 W przypadku opcji [Tryb punktu dostępu aparatu] wyświetlanej w punkcie 5 zapoznaj się z informacjami na stronie 76.

73 Łączenie z wykrytą siecią w sposób ręczny Wprowadzanie klucza szyfrowania punktu dostępu Wprowadź klucz szyfrowania (hasło) określony dla punktu dostępu. Szczegółowe informacje dotyczące określonego klucza szyfrowania można znaleźć w instrukcji obsługi punktu dostępu. Wygląd ekranów wyświetlanych w punktach od 6 do 8 poniżej zależy od ustawień uwierzytelniania i szyfrowania określonych dla punktu dostępu. Przejdź do punktu 9, jeśli zamiast ekranów z punków od 6 do 8 został wyświetlony ekran [Nastawa adr. IP] Wybierz indeks klucza. Ekran [Indeks klucza] jest wyświetlany tylko wtedy, gdy punkt dostępu używa szyfrowania WEP. Wybierz numer indeksu klucza określony dla punktu dostępu, a następnie naciśnij przycisk <0>. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wybierz format i liczbę znaków klucza. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wprowadź klucz szyfrowania. Wprowadź klucz szyfrowania za pomocą wirtualnej klawiatury (str. 16), a następnie naciśnij przycisk <M>. Zostanie wyświetlony ekran [Nastawa adr. IP] (str. 74). 73

74 Łączenie z wykrytą siecią w sposób ręczny Ustawianie adresu IP 9 Wybierz pozycję [Nastawy automatyczne]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby wyświetlić ekran ustawiania funkcji Wi-Fi wybranej w punkcie 3 (str. 75). Jeśli funkcja [Nastawy automatyczne] wywołuje błąd lub jeśli chcesz określić ustawienia ręcznie, zapoznaj się z informacjami na stronie Adres IP może być ustawiany automatycznie tylko w środowiskach wykorzystujących serwery DHCP lub punkty dostępu czy routery z funkcją serwera DHCP, w przypadku których adresy IP i powiązane ustawienia są przydzielane i konfigurowane automatycznie.

75 Łączenie z wykrytą siecią w sposób ręczny Określanie ustawień funkcji Wi-Fi W tej części opisano sposób konfigurowania ekranów funkcji Wi-Fi. Należy zapoznać się ztreścią strony zawierającej opis funkcji Wi-Fi. Podłączanie do smartfona: Rozdział 8 (str. 77) Zdalna obsługa aparatu za pomocą programu EOS Utility: Rozdział 9 (str. 81) Drukowanie obrazów na drukarce Wi-Fi: Rozdział 10 (str. 85) Oglądanie obrazów w odtwarzaczu multimedialnym: Rozdział 15 (str. 121) Ustawienia połączenia sieciowego z odtwarzaczem multimedialnym zostały zakończone. Więcej informacji na temat korzystania z tej funkcji znajduje się w rozdziale 15 Oglądanie obrazów w odtwarzaczu multimedialnym. Wysyłanie obrazów do usługi internetowej: Rozdział 16 (str. 125) Ustawienia połączenia z usługą internetową zostały zakończone. Więcej informacji na temat korzystania z tej funkcji znajduje się w rozdziale 16 Wysyłanie obrazów do usługi internetowej. 75

76 Łączenie z wykrytą siecią w sposób ręczny Ekran Wyślij do Po wybraniu ikony [m] na ekranie [Funkcja Wi-Fi] w zależności od rodzaju lub ustawień wybranej usługi internetowej może zostać wyświetlony ekran określania miejsca docelowego połączenia. Do zdefiniowania miejsc docelowych połączenia bądź skonfigurowania ustawień tej opcji konieczne jest użycie komputera. Więcej informacji można znaleźć w dokumencie EOS Utility instrukcja obsługi. Po wybraniu opcji [m] ( ) albo innej usługi na ekranie [Przekaż do serwisu internet.] może zostać wyświetlony ekran [Wyślij do]. Wybierz pozycję z listy zapisanych miejsc docelowych połączenia i naciśnij przycisk <0>. Procedury konfiguracji połączenia iwysyłania obrazów są takie same, jak w przypadku innych usług internetowych. Tryb punktu dostępu aparatu 76 Tryb punktu dostępu aparatu to inaczej tryb połączenia wykorzystywany do bezpośredniego łączenia aparatu z wybranym urządzeniem. Pozycja ta jest wyświetlana w przypadku wybrania na ekranie [Funkcja Wi-Fi] opcji [q], [D] albo [l]. Tryb punktu dostępu aparatu oferuje dwie metody połączenia. [Łatwe łączenie]: Informacje na temat ustanawiania połączenia można znaleźć w części Łatwe łączenie (str. 25) [Łączenie ręczne]: Informacje na temat ustanawiania połączenia można znaleźć na stronie 164.

77 8 Połączenie Wi-Fi ze smartfonem W tej części omówiono sposób łączenia aparatu ze smartfonem za pośrednictwem punktu dostępu do sieci Wi-Fi. Instrukcje zawarte w tym rozdziale stanowią kontynuację instrukcji z rozdziału 7. Przed skonfigurowaniem połączenia (str. 24) na smartfonie zainstaluj aplikację Camera Connect. Poniższych instrukcji należy użyć tylko wtedy, gdy smartfon jest podłączony do punktu dostępu do sieci Wi-Fi. Aby uzyskać informacje dotyczące ustawień i konfiguracji, skorzystaj z dokumentacji dostarczonej z konkretnym urządzeniem lub skontaktuj się z jego producentem. W przypadku łączenia się za pomocą funkcji NFC albo metody [Łatwe łączenie] zapoznaj się zrozdziałem 2 (str. 27). Opis procedur wysyłania obrazów do smartfona z obsługą technologii NFC można znaleźć na stronie

78 Podłączanie do smartfona Ciąg dalszy instrukcji z rozdziału 7. Połączenie należy ustanowić za pomocą smartfona. Szczegółowe informacje można znaleźć w instrukcji obsługi smartfona. Obsługa za pośrednictwem smartfona 1 2 Uruchom aplikację Camera Connect w smartfonie. Po wyświetleniu przez monitor LCD aparatu ekranu [Oczekiwanie na połączenie] uruchom aplikację Camera Connect w smartfonie. Wybierz w smartfonie aparat, z którym chcesz się połączyć. W menu [Cameras/Aparaty] aplikacji Camera Connect wybierz aparat, z którym chcesz nawiązać połączenie, a następnie dotknij go. Jeśli zostało wyświetlonych kilka aparatów, określ aparat, z którym chcesz się połączyć, na podstawie adresu MAC wyświetlanego na monitorze LCD aparatu. 78 Adres MAC aparatu można sprawdzić także na ekranie [Inform. wyśw.] (str. 142).

79 Podłączanie do smartfona Operacja w aparacie Nazwa urządzenia ustawiona w aplikacji Camera Connect 3 Połącz się zaparatem. Po ustanowieniu połączenia na monitorze LCD aparatu zostanie wyświetlony ekran widoczny po lewej stronie. Aby określić wyświetlane obrazy, naciśnij przycisk <B>. Informacje o wprowadzaniu ustawień można znaleźć w punkcie 5 na stronie 100. Wybierz pozycję [OK] i naciśnij przycisk <0>. Po wyświetleniu komunikatu pojawi się ekran [qwi-fi włączona]. Na smartfonie zostanie wyświetlone okno główne aplikacji Camera Connect. Aby wrócić do menu, naciśnij przycisk <M>. Ustawienia połączenia ze smartfonem zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie 89. Nazwę urządzenia można sprawdzić lub zmienić na ekranie ustawień aplikacji Camera Connect. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa. 79

80 80

81 9 Łączenie z programem EOS Utility za pośrednictwem sieci Wi-Fi W tej części omówiono sposób łączenia aparatu z komputerem za pośrednictwem punktu dostępu do sieci Wi-Fi. Instrukcje zawarte w tym rozdziale stanowią kontynuację instrukcji z rozdziału 7. Przed skonfigurowaniem połączenia na komputerze zainstaluj program EOS Utility. Poniższych instrukcji należy użyć tylko wtedy, gdy komputer z programem EOS Utility jest podłączony do punktu dostępu do sieci Wi-Fi. Aby uzyskać informacje dotyczące ustawień i konfiguracji, skorzystaj z dokumentacji dostarczonej z konkretnym urządzeniem lub skontaktuj się z jego producentem. W przypadku łączenia się za pomocą metody [Łatwe łączenie] zapoznaj się z rozdziałem 5 (str. 45). Ustawienia mogą być niedostępne, jeśli jest używana starsza wersja oprogramowania. Zainstaluj taką wersję programu EOS Utility, która jest zgodna z tym aparatem. 81

82 Łączenie z programem EOS Utility Ciąg dalszy instrukcji z rozdziału 7. Połączenie należy ustanowić za pomocą komputera. Szczegółowe informacje można znaleźć w instrukcji obsługi komputera. Procedura konfiguracji jest następująca (przykład dotyczy systemu operacyjnego Windows 8.1). Operacja w aparacie 1 1 Wybierz opcję [OK]. Wybierz pozycję [OK] i naciśnij przycisk <0>. Zostanie wyświetlony następujący komunikat. ****** oznacza 6 ostatnich znaków adresu MAC podłączanego aparatu. Obsługa za pośrednictwem komputera 2 3 Uruchom aplikację EOS Utility wkomputerze. W programie EOS Utility kliknij przycisk [Pairing over Wi-Fi/LAN/ Parowanie Wi-Fi/LAN]. W przypadku wyświetlenia komunikatu dotyczącego zapory sieciowej kliknij przycisk [Tak]. 82

83 Łączenie z programem EOS Utility 4 Operacja w aparacie 2 5 W komputerze kliknij przycisk [Connect/Podłącz]. Wybierz aparat, z którym chcesz się połączyć, a następnie kliknij przycisk [Connect/Podłącz]. Jeśli zostało wyświetlonych kilka aparatów, określ aparat, z którym chcesz się połączyć, na podstawie adresu MAC wyświetlanego na monitorze LCD aparatu. Adres MAC można sprawdzić również na ekranie [Inform. wyśw.] (str. 142). Połącz się zaparatem. Gdy aparat wykryje komputer, na którym kliknięto polecenie [Connect/Podłącz] w punkcie 4, zostanie wyświetlony ekran widoczny po lewej stronie. Wybierz pozycję [OK] i naciśnij przycisk <0>. Zostanie wyświetlony ekran [DWi-Fi włączona]. Aby wrócić do menu, naciśnij przycisk <M>. Ustawienia połączenia z programem EOS Utility zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie 107. Jeśli określony aparat i komputer będą użytkowane wspólnie bez zmiany ustawień, nie ma potrzeby ich ponownego parowania. 83

84 84

85 10 Połączenie Wi-Fi z drukarką W tej części omówiono sposób łączenia aparatu z drukarką za pośrednictwem punktu dostępu do sieci Wi-Fi. Instrukcje zawarte w tym rozdziale stanowią kontynuację instrukcji z rozdziału 7. Aparat może łączyć się z drukarkami wyposażonymi wmoduł sieci bezprzewodowej i zgodnymi ze standardem PictBridge (bezprzewodowa sieć LAN). Poniższych instrukcji należy użyć tylko wtedy, gdy drukarka jest podłączona do punktu dostępu do sieci Wi-Fi. Aby uzyskać informacje dotyczące ustawień i konfiguracji, skorzystaj z dokumentacji dostarczonej z konkretnym urządzeniem lub skontaktuj się z jego producentem. W przypadku łączenia się za pomocą metody [Łatwe łączenie] zapoznaj się z rozdziałem 6 (str. 51). W trybie <F>, <G>, <A>, <B>, <C> albo <D> aparatu nie można podłączyć do drukarki, gdy wybrana została opcja fotografowania w trybie HDR lub ustawiona redukcja szumów zdjęć seryjnych. 85

86 Podłączanie do drukarki Ciąg dalszy instrukcji z rozdziału Wybierz drukarkę, z którą chcesz się połączyć. Po wyświetleniu się listy wykrytych drukarek wybierz drukarkę, z którą chcesz się połączyć, i naciśnij przycisk <0>. Niektóre drukarki mogą wyemitować sygnał dźwiękowy. Jeśli aparat wykrył 16 lub więcej drukarek lub wyszukiwanie trwa dłużej niż 3 minuty, możesz wybrać pozycję [Szukaj ponownie]. Po ustanowieniu połączenia następuje wyświetlenie obrazu zapisanego na karcie. Wybierz obrazy do wydrukowania. Wybierz i wydrukuj obrazy w aparacie (str. 112). Ustawienia połączenia z drukarką zostały zakończone. Informacje na temat obsługi po uzyskaniu połączenia znajdują się na stronie

87 Po połączeniu 87

88 W tej części omówiono, jak należy użytkować aparat, gdy połączenie zostanie już nawiązane. Zapoznaj się z kolejnymi stronami w zależności od potrzeb. Podłączanie do smartfona Obsługa aparatu za pomocą smartfona...str. 90 Wysyłanie obrazów do smartfona...str. 93 Określanie wyświetlanych obrazów...str. 99 Przesyłanie obrazów między aparatami Wysyłanie obrazów do aparatu...str. 104 Zdalna obsługa aparatu za pomocą programu EOS Utility Korzystanie z programu EOS Utility...str. 108 Drukowanie obrazów na drukarce Wi-Fi Drukowanie... str. 112 Ustawienia drukowania... str. 115 Oglądanie obrazów w odtwarzaczu multimedialnym Wyświetlanie obrazów na ekranie telewizora...str. 122 Wysyłanie obrazów do usługi internetowej Wysyłanie obrazów do usługi internetowej...str. 126 Ponowne łączenie i dodawanie ustawień Ponowne łączenie...str. 132 Zapisywanie nastaw wielu połączeń...str. 135 Sprawdzanie i korzystanie z nastaw połączenia Sprawdzanie, zmiana lub usuwanie nastaw połączenia...str. 138 Czyszczenie ustawień komunikacji bezprzewodowej...str. 141 Ekran Inform. wyśw...str

89 11 Podłączanie do smartfona Połączenie aparatu ze smartfonem umożliwia wykonywanie następujących czynności: Wyświetlanie obrazów zapisanych w aparacie i zapisywanie ich w pamięci smartfona. Obsługa aparatu włącznie z wykonywaniem zdjęć oraz modyfikacja ustawień aparatu. Wysyłanie obrazów z aparatu do smartfona. 89

90 Obsługa aparatu za pomocą smartfona Smartfon z zainstalowaną aplikacją Camera Connect można wykorzystać do przeglądania obrazów zapisanych w aparacie i zdalnego fotografowania. Okno główne aplikacji Camera Connect Główne funkcje aplikacji Camera Connect zostały opisane poniżej. Dotknij ekranu, aby poznać procedury obsługi. [Images on camera/obrazy w aparacie] Można przeglądać obrazy zapisane waparacie. Obrazy zapisane w aparacie można zapisać w smartfonie. Na obrazach zapisanych w aparacie można wykonywać różne operacje, takie jak usuwanie. [Remote Shooting/Zdalne fotografowanie] W smartfonie można wyświetlić podgląd kadru w trybie Live View. Można fotografować za pomocą zdalnej obsługi. [Camera settings/ustawienia aparatu] Można zmieniać ustawienia aparatu. v(przycisk ustawień) Przycisk umożliwia dostęp do różnych ustawień aplikacji Camera Connect. 90

91 Obsługa aparatu za pomocą smartfona Zakończenie połączenia Aby zakończyć połączenie, wykonaj jedną z poniższych czynności. Na ekranie aplikacji Camera Connect na smartfonie dotknij ikonę [t]. Na ekranie [qwi-fi włączona] w aparacie wybierz pozycję [Rozł., zak.]. Jeżeli ekran [qwi-fi włączona] nie jest wyświetlany, wybierz po kolei kartę [51] 9 [Ustawienia komun. bezprzew.] 9 [Funkcja Wi-Fi]. Aby zakończyć połączenie, wybierz pozycję [Rozł., zak.], a następnie wybierz przycisk [OK] w oknie dialogowym potwierdzenia. 91

92 Obsługa aparatu za pomocą smartfona W przypadku zakończenia połączenia bezprzewodowego w momencie nagrywania filmu z wykorzystaniem obsługi zdalnej aparat reaguje w następujący sposób: Gdy przełącznik fotografowania w trybie Live View/filmowania jest ustawiony w pozycji <k>, nagrywanie filmu będzie kontynuowane. Gdy przełącznik fotografowania w trybie Live View/filmowania jest ustawiony w pozycji <A>, nagrywanie filmu zostaje zatrzymane. Gdy przełącznik fotografowania w trybie Live View/filmowania jest ustawiony w pozycji <A>, a tryb nagrywania filmu został ustawiony za pomocą aplikacji Camera Connect, filmowanie z wykorzystaniem elementów sterujących aparatu nie jest możliwe. Po podłączeniu aparatu do smartfona można obsługiwać następujące funkcje: Ekspozycja wielokrotna, migawka wideo, film poklatkowy, Filtry twórcze, obróbka obrazu RAW, kadrowanie, zmiana rozmiaru W trybie zdalnego fotografowania szybkość AF może być niższa. W zależności od stanu połączenia funkcje wyświetlania obrazu lub wyzwalania migawki mogą działać zopóźnieniem. Podczas zapisu obrazów w pamięci smartfona rejestrowanie obrazów nie jest możliwe, nawet w przypadku naciskania spustu migawki. Ponadto monitor LCD aparatu może się wyłączać. Pomimo że filmy w formacie MOV są wyświetlane na liście, nie mogą być zapisywane w pamięci smartfona. Połączenie bezprzewodowe zostanie zakończone w przypadku ustawienia przełącznika zasilania aparatu w pozycji <2> lub otwarcia pokrywy gniazda karty lub akumulatora. W przypadku zapisywania obrazów RAW w smartfonie są one zapisywane jako obrazy JPEG. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa. Podczas połączenia zaleca się wyłączenie funkcji oszczędzania energii w smartfonie. 92

93 Wysyłanie obrazów do smartfona Aby wysyłać obrazy do smartfona, należy skorzystać z elementów sterujących aparatu. Dostępne są trzy opisane poniżej metody wysyłania: (1) Połączenie się ze smartfonem za pomocą funkcji NFC podczas odtwarzania obrazu (str. 93). (2) Wybranie opcji [Wyślij obrazy do smartfona] w menu aparatu, gdy połączenie bezprzewodowe zostało już wcześniej nawiązane (str. 94). (3) Wysłanie obrazów z poziomu ekranu szybkich nastaw podczas ich odtwarzania, gdy połączenie bezprzewodowe zostało już wcześniej nawiązane (str. 95). (1) Łączenie za pomocą funkcji NFC Podczas odtwarzania obrazu w aparacie dotknij aparatu smartfonem z funkcją NFC, aby wysłać ten obraz. Jeśli wcześniej nawiązano połączenie bezprzewodowe, zakończ połączenie, a następnie odtwórz obraz w aparacie. Należy wcześniej ustawić w aparacie zezwolenie na korzystanie z jego funkcji NFC (str. 22). Informacje o ustawieniach funkcji Wi-Fi i NFC smartfona oraz położeniu anteny NFC można znaleźć w instrukcji obsługi smartfona. 1 2 Włącz funkcję NFC w aparacie iwsmartfonie (str. 22). Odtwórz obraz. Naciśnij przycisk <3>, aby odtworzyć obrazy. 93

94 Wysyłanie obrazów do smartfona Dotknij aparatu smartfonem. Zetknij oznaczenia p na smartfonie i na aparacie. Po wyświetleniu na monitorze LCD aparatu komunikatu wskazującego połączenie odsuń smartfona. Wybierz obrazy, które chcesz wysłać. Wybierz i wyślij obraz(y). Informacje dotyczące sposobu wysyłania obrazów znajdują się na stronie 96. Jeżeli w punkcie 2 wybrano indeks, zostanie wyświetlony ekran wyboru wielu obrazów. Patrz punkt 3 na stronie 97. (2) Korzystanie z opcji [Wyślij obrazy do smartfona] Gdy aparat i smartfon są ze sobą połączone bezprzewodowo, wybierz opcję [Wyślij obrazy do smartfona] na ekranie [Ustawienia komun. bezprzew.] na karcie [51] w celu wysłania obrazów Uzyskaj bezprzewodowe połączenie między aparatem i smartfonem. Wybierz opcję [Wyślij obrazy do smartfona]. Wybierz opcję [Wyślij obrazy do smartfona] na ekranie [Ustawienia komun. bezprzew.], a następnie naciśnij przycisk <0>. Wybierz obrazy, które chcesz wysłać. Wybierz i wyślij obraz(y). Informacje dotyczące sposobu wysyłania obrazów znajdują się na stronie 96.

95 Wysyłanie obrazów do smartfona (3) Szybkie nastawy podczas odtwarzania Wysłanie obrazów do smartfona z poziomu ekranu szybkich nastaw podczas ich odtwarzania jest możliwe, gdy połączenie bezprzewodowe zostało już wcześniej nawiązane. 1 2 Uzyskaj bezprzewodowe połączenie między aparatem i smartfonem. Odtwórz obraz i naciśnij przycisk <Q>. 3 Wybierz pozycję [q]. 4 Wybierz obrazy, które chcesz wysłać. Wybierz i wyślij obraz(y). Informacje dotyczące sposobu wysyłania obrazów znajdują się na stronie

96 Wysyłanie obrazów do smartfona Wysyłanie obrazów pojedynczo Obrazy można wybierać i wysyłać pojedynczo Wysyłanie wielu obrazów Wybierz obraz do wysłania. Obróć pokrętło <5>, aby wybrać obraz do wysłania, a następnie naciśnij przycisk <0>. Naciśnięcie przycisku <I> powoduje wyświetlanie indeksu i pozwala wybrać obraz. Wybierz pozycję [Wyślij wyśw.]. Aby wybrać rozmiar wysyłanego obrazu, wybierz pozycję [Zmień rozmiar] i naciśnij przycisk <0>. Wybierz opcję [Wyślij wyśw.] i naciśnij przycisk <0>, aby wysłać wyświetlany obraz. Po zakończeniu transferu ekran z punktu 1 ukaże się ponownie. Aby wysłać inny obraz, powtórz czynności opisane w punkcie 1 i 2. Użytkownik może wybrać wiele obrazów i wysłać je jednocześnie. Jeżeli ekran wyboru wielu obrazów jest już wyświetlony, przejdź do punktu Naciśnij przycisk <0>. Wybierz pozycję [Wyślij wybrane]. Aby wybrać rozmiar wysyłanych obrazów, wybierz pozycję [Zmień rozmiar] i naciśnij przycisk <0>.

97 Wysyłanie obrazów do smartfona 3 4 Wybierz obrazy, które chcesz wysłać. Obróć pokrętło <5>, aby wybrać obraz do wysłania, a następnie dodaj symbol [X]. Naciśnij przycisk <0>, aby dodać lub usunąć symbol [X]. Po naciśnięciu przycisku <I> można wybierać obrazy na podglądzie trzech obrazów. Po wybraniu obrazów, które chcesz wysłać, naciśnij przycisk <Q>. Wybierz opcję [Zmień rozmiar]. Dostosuj ustawienia zależnie od potrzeb. Na wyświetlonym ekranie wybierz żądaną wielkość obrazu, a następnie naciśnij przycisk <0>. 5 Wybierz opcję [Wyślij]. Wybrane obrazy zostaną wysłane. Po zakończeniu transferu ekran z punktu 1 ukaże się ponownie. Aby wysłać inne obrazy, powtórz czynności opisane w punktach od 1 do 5. 97

98 Wysyłanie obrazów do smartfona Kończenie transferu obrazów Aby zakończyć transfer obrazów, naciśnij przycisk <M>, gdy wyświetlany jest ekran transferu obrazów. W przypadku nawiązania połączenia za pomocą funkcji NFC podczas odtwarzania obrazu zostanie wyświetlony ekran zakończenia połączenia. Wybierz opcję [OK], aby zakończyć połączenie. Jeżeli obrazy zostały wysłane z poziomu menu albo ekranu szybkich nastaw, poprzedni ekran zostanie wyświetlony ponownie. Połączenie nie zostanie zakończone. 98 W razie potrzeby należy także zapoznać się zczęścią Przestrogi dotyczące funkcji NFC (str. 23). Podczas transferu obrazów wykonywanie zdjęć nie jest możliwe, nawet w przypadku naciskania spustu migawki aparatu. Nie można wysyłać obrazów za pomocą funkcji NFC, gdy aparat jest bezprzewodowo połączony z innym urządzeniem. Ponadto nie można podłączyć aparatu do wielu smartfonów jednocześnie. Pomimo że filmy w formacie MOV są wyświetlane na liście, nie mogą być zapisywane w pamięci smartfona. Transfer obrazów można anulować, wybierając opcję [Anuluj] podczas transferu. Można wybrać maksymalnie 50 plików równocześnie. Podczas połączenia zaleca się wyłączenie funkcji oszczędzania energii w smartfonie. Ustawienia transferu obrazów za pomocą funkcji NFC nie są zapisywane waparacie. W przypadku zmniejszenia wielkości obrazu zmiana rozmiaru obejmuje wszystkie obrazy wysyłane jednocześnie. Filmy oraz zdjęcia, których rozmiar jest mniejszy niż rozmiar b, nie będą zmniejszane. W przypadku zasilania aparatu z akumulatora, upewnij się, że jest on w pełni naładowany. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa.

99 Określanie wyświetlanych obrazów Obrazy wyświetlane ze smartfona można określić za pomocą aparatu. Obrazy można określić podczas konfiguracji połączenia lub po zakończeniu połączenia. 1 Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 2 Wybierz pozycję [q]. 3 Wybierz pozycję [Sprawdź/zmień nastawy]. 4 Wybierz pozycję [Wyśw. obrazy]. Zdalne fotografowanie nie jest możliwe, jeżeli ustawienie opcji [Wyśw. obrazy] jest inne niż [Wszystkie obrazy]. Przy ponownym łączeniu ze smartfonem należy sprawdzić zakres wyświetlanych obrazów przed nawiązaniem połączenia. 99

100 Określanie wyświetlanych obrazów 5 Wybierz jedną zpozycji. Wybierz opcję [OK] i naciśnij przycisk <0>, aby wyświetlić ekran ustawień. [Wszystkie obrazy] Będą widoczne wszystkie obrazy zapisane na karcie. [Obrazy z ostatnich dni] [Wybierz wg oceny] 100 Określ widoczne obrazy na podstawie daty wykonania. Można wybrać zdjęcia wykonywane maksymalnie dziewięć dni wcześniej. Wybierz pozycję, a następnie naciśnij przycisk <0>. Po wybraniu opcji [Obrazy z ostatnich dni] będą widoczne obrazy wykonane w ciągu wskazanej liczby dni przed obecną datą. Gdy zostanie wyświetlone okienko liczby dni <r>, użyj przycisków <W> <X>, aby określić liczbę dni, a następnie naciśnij <0>, aby zatwierdzić wybór. Wybierz opcję [OK] i naciśnij przycisk <0>, aby określić widoczne obrazy. Określ widoczne obrazy wg następujących kryteriów: dostępność oceny lub jej rodzaj. Wybierz ocenę, a następnie naciśnij przycisk <0>, aby określić wyświetlane obrazy.

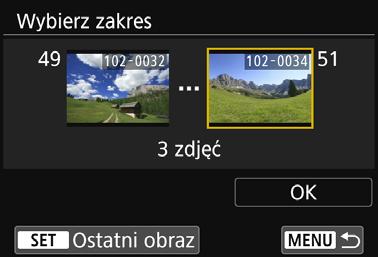

101 Określanie wyświetlanych obrazów [Zakres numerów plików] (Wybierz zakres) Pierwszy obraz Ostatni obraz Wybierz pierwszy i ostatni obraz spośród obrazów uszeregowanych według numerów plików, aby określić widoczne obrazy. 1 Użyj przycisków <Y> <Z>, aby wybrać pierwszy obraz, który można wyświetlić. 2 Naciśnij przycisk <0>, aby wyświetlić ekran wyboru obrazów. Wybierz obraz za pomocą przycisków <Y> <Z> lub pokrętła <5>. Naciśnięcie przycisku <I> powoduje wyświetlanie indeksu i pozwala wybrać obraz. 3 Wybierz obraz i naciśnij przycisk <0>, aby określić wybór. 4 Wskaż ostatni obraz, który można wyświetlić, poprzez wykonanie tej samej operacji. Wybierz zdjęcie wykonane później niż obraz wybrany jako pierwszy. 5 Po określeniu pierwszego i ostatniego obrazu wybierz opcję [OK], a następnie naciśnij przycisk <0>. 101

102 102

103 12 Przesyłanie obrazów między aparatami Wbudowane funkcje bezprzewodowe umożliwiają przesyłanie obrazów między aparatami firmy Canon. Można przesyłać tylko zdjęcia w formacie JPEG. W zależności od zakresu funkcji aparatu docelowego i formatu plików filmów w przypadku filmów może wystąpić błąd wysyłania lub brak możliwości odtwarzania. (Nie można wysyłać filmów w formacie MP4 do aparatów, które nie obsługują odtwarzania filmów w formacie MP4). 103

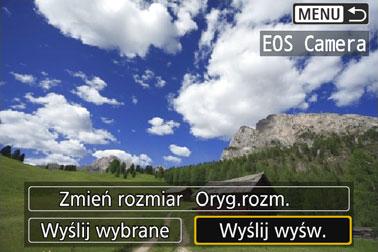

104 Wysyłanie obrazów do aparatu Wysyłanie obrazów pojedynczo Obrazy można wybierać i wysyłać pojedynczo Wybierz obraz do wysłania. Obróć pokrętło <5>, aby wybrać obraz do wysłania, a następnie naciśnij przycisk <0>. Naciśnięcie przycisku <I> powoduje wyświetlanie indeksu i pozwala wybrać obraz. Wybierz pozycję [Wyślij wyśw.]. Aby wybrać rozmiar wysyłanego obrazu, wybierz pozycję [Zmień rozmiar] i naciśnij przycisk <0>. Wybierz opcję [Wyślij wyśw.] i naciśnij przycisk <0>, aby wysłać wyświetlany obraz. Po zakończeniu transferu ekran z punktu 1 ukaże się ponownie. Aby wysłać inny obraz, powtórz czynności opisane w punkcie 1 i 2. Zakończ połączenie. Naciśnij przycisk <M>, aby wyświetlić okno potwierdzenia. Aby zakończyć połączenie, wybierz opcję [OK], a następnie naciśnij przycisk <0>. Zostanie ponownie wyświetlony ekran [Funkcja Wi-Fi]. 104

105 Wysyłanie obrazów do aparatu Wysyłanie wielu obrazów Użytkownik może wybrać wiele obrazów i wysłać je jednocześnie Naciśnij przycisk <0>. Wybierz pozycję [Wyślij wybrane]. Aby wybrać rozmiar wysyłanych obrazów, wybierz pozycję [Zmień rozmiar] i naciśnij przycisk <0>. Wybierz obrazy, które chcesz wysłać. Obróć pokrętło <5>, aby wybrać obraz do wysłania, a następnie dodaj symbol [X]. Naciśnij przycisk <0>, aby dodać lub usunąć symbol [X]. Po naciśnięciu przycisku <I> można wybierać obrazy na podglądzie trzech obrazów. Po wybraniu obrazów, które chcesz wysłać, naciśnij przycisk <Q>. Wybierz opcję [Zmień rozmiar]. Dostosuj ustawienia zależnie od potrzeb. Na wyświetlonym ekranie wybierz żądaną wielkość obrazu, a następnie naciśnij przycisk <0>. 105

106 Wysyłanie obrazów do aparatu 5 6 Wybierz opcję [Wyślij]. Wybrane obrazy zostaną wysłane. Po zakończeniu transferu ekran z punktu 1 ukaże się ponownie. Aby wysłać inne obrazy, powtórz czynności opisane w punktach od 1 do 5. Zakończ połączenie. Naciśnij przycisk <M>, aby wyświetlić okno potwierdzenia. Aby zakończyć połączenie, wybierz opcję [OK], a następnie naciśnij przycisk <0>. Zostanie ponownie wyświetlony ekran [Funkcja Wi-Fi]. Podczas połączenia nie można zrobić zdjęcia, nawet naciskając spust migawki aparatu. Jeśli chcesz zakończyć połączenie lub wykonać inne operacje, naciśnij przycisk <M>, a następnie zakończ połączenie na wyświetlonym ekranie. Aby zakończyć połączenie podczas transferu obrazów, wybierz opcję [Anuluj] w aparacie, a następnie zakończ połączenie. W przypadku wysyłania dużej liczby obrazów lub dużych plików (całkowity rozmiar) należy sprawdzić, czy akumulator jest wystarczająco naładowany, aby nie rozładował się podczas procedury. W zależności od zakresu funkcji docelowego aparatu pliki filmowe zostaną skonwertowane podczas wysyłania. Z tego względu przesyłanie może trwać dłużej niż zwykle. Nie można wysyłać obrazów RAW. 106 Można wybrać maksymalnie 50 plików równocześnie. W przypadku zmniejszenia wielkości obrazu zmiana rozmiaru obejmuje wszystkie obrazy wysyłane jednocześnie. Filmy oraz zdjęcia, których rozmiar jest mniejszy niż rozmiar b, nie będą zmniejszane. Pozycja [Zmień: S2] jest włączona wyłącznie w przypadku zdjęć wykonanych aparatami, których model jest taki sam, jak tego aparatu. Zdjęcia wykonane innymi modelami aparatów są wysyłane bez zmiany rozmiaru. Transfer obrazów można anulować, wybierając opcję [Anuluj] podczas transferu. Po wybraniu opcji [Anuluj] w aparacie podczas wysyłania obrazów ekran wyboru obrazów ukaże się ponownie. Po wybraniu opcji [Anuluj] w aparacie podczas odbierania obrazów połączenie zostanie zakończone. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa.

107 13 Zdalna obsługa aparatu za pomocą programu EOS Utility Aparat można bezprzewodowo obsługiwać zdalnie, korzystając z programu EOS Utility. Ponieważ zamiast kabla interfejsu jest używana łączność bezprzewodowa, dlatego oprócz zdalnego fotografowania dostępne są różne funkcje aparatu. 107

108 Korzystanie z programu EOS Utility Instrukcje dotyczące programu EOS Utility można znaleźć w dokumencie EOS Utility instrukcja obsługi. Oprócz zdalnego fotografowania dostępne są różne funkcje aparatu. Informacje na temat uzyskania dokumentu EOS Utility instrukcja obsługi można znaleźć w instrukcji obsługi aparatu. 108

109 Korzystanie z programu EOS Utility Zakończenie połączenia Na ekranie [DWi-Fi włączona] wybierz pozycję [Rozł., zak.]. Jeżeli ekran [DWi-Fi włączona] nie jest wyświetlany, wybierz po kolei kartę [51] 9 [Ustawienia komun. bezprzew.] 9 [Funkcja Wi-Fi]. Aby zakończyć połączenie, wybierz pozycję [Rozł., zak.], a następnie wybierz przycisk [OK] w oknie dialogowym potwierdzenia. W przypadku zakończenia połączenia bezprzewodowego w momencie nagrywania filmu z wykorzystaniem obsługi zdalnej aparat reaguje w następujący sposób: Gdy przełącznik fotografowania w trybie Live View/filmowania jest ustawiony w pozycji <k>, nagrywanie filmu będzie kontynuowane. Gdy przełącznik fotografowania w trybie Live View/filmowania jest ustawiony w pozycji <A>, nagrywanie filmu zostaje zatrzymane. Gdy przełącznik fotografowania w trybie Live View/filmowania jest ustawiony w pozycji <A>, a tryb nagrywania filmu został ustawiony za pomocą programu EOS Utility, filmowanie z wykorzystaniem elementów sterujących aparatu nie jest możliwe. Po podłączeniu aparatu do programu EOS Utility można obsługiwać następujące funkcje: Ekspozycja wielokrotna, migawka wideo, film poklatkowy, Filtry twórcze, obróbka obrazu RAW, kadrowanie, zmiana rozmiaru W trybie zdalnego fotografowania szybkość AF może być niższa. W zależności od stanu połączenia funkcje wyświetlania obrazu mogą działać wolniej, a wyzwalania migawki z opóźnieniem. Podczas zdalnego fotografowania w trybie Live View szybkość przesyłania obrazów jest niższa niż w przypadku połączenia za pomocą kabla interfejsu. Z tego względu poruszające się obiekty mogą nie być wyświetlane w sposób płynny. Połączenie bezprzewodowe zostanie zakończone w przypadku ustawienia przełącznika zasilania aparatu w pozycji <2> lub otwarcia pokrywy gniazda karty lub stan akumulatora. 109

110 110

111 14 Drukowanie obrazów na drukarce Wi-Fi Obrazy można drukować, łącząc aparat z drukarką zgodną ze standardem PictBridge bezprzewodowo (bezprzewodowa sieć LAN). 111

112 Drukowanie Drukowanie obrazów pojedynczo Obrazy można wybierać i drukować pojedynczo. 1 2 Wybierz obraz do wydrukowania. Obróć pokrętło <5>, aby wybrać obraz do wydrukowania, a następnie naciśnij przycisk <0>. Naciśnięcie przycisku <I> powoduje wyświetlanie indeksu i pozwala wybrać obraz. Wybierz pozycję [Drukuj obraz]. Zostanie wyświetlony ekran ustawień drukowania. 3 4 Wydrukuj obraz. Sposób konfiguracji drukowania opisano na stronie 115. Po wybraniu pozycji [Drukuj] rozpoczyna się drukowanie. Po zakończeniu drukowania ekran z punktu 1 ukaże się ponownie. Aby wydrukować inny obraz, powtórz czynności opisane w punktach od 1 do 3. Zakończ połączenie. Naciśnij przycisk <M>, aby wyświetlić okno potwierdzenia. Aby zakończyć połączenie, wybierz opcję [OK], a następnie naciśnij przycisk <0>. Zostanie ponownie wyświetlony ekran [Funkcja Wi-Fi]. 112

113 Drukowanie Drukowanie poprzez określenie opcji Użytkownik może drukować poprzez określenie opcji drukowania. 1 2 Naciśnij przycisk <0>. Wybierz pozycję [Zlec.wydr.obr.]. Zostanie wyświetlony ekran [Polecenie wydruku obrazów]. 3 4 Ustaw opcje drukowania. Procedury konfiguracji zostały opisane w części Digital Print Order Format (DPOF) instrukcji obsługi aparatu. Jeżeli polecenie wydruku obrazów zostało skonfigurowane przed nawiązaniem połączenia, przejdź do punktu 4. Wybierz pozycję [Drukuj]. Pozycja [Drukuj] jest dostępna wyłącznie, gdy obraz został wybrany, a drukowanie jest możliwe. 5 6 Skonfiguruj [Opcje papieru] (str. 115). Dostosuj efekty drukowania odpowiednio do potrzeb (str. 117). Wybierz opcję [OK]. Po zakończeniu drukowania ekran z punktu 3 ukaże się ponownie. 113

114 Drukowanie 7 Zakończ połączenie. Naciśnij przycisk <M>, aby wrócić do ekranu wyświetlanego w punkcie 1. Naciśnij ponownie przycisk <M>, aby wyświetlić okno potwierdzenia. Aby zakończyć połączenie, wybierz opcję [OK], a następnie naciśnij przycisk <0>. Zostanie ponownie wyświetlony ekran [Funkcja Wi-Fi]. Gdy aparat jest połączony z drukarką, wykonywanie zdjęć nie jest możliwe, nawet w przypadku naciskania spustu migawki aparatu. Filmy nie mogą być drukowane. Przed rozpoczęciem wydruku należy ustawić format papieru. Niektóre drukarki nie mogą drukować numerów plików. Jeśli została wybrana opcja [Z ramką], w przypadku niektórych drukarek data może być drukowana na marginesie. W przypadku niektórych drukarek data drukowana na jasnym tle lub na marginesie może wydawać się zbyt jasna. Opcja [Zlec.wydr.obr.] nie pozwala na drukowanie obrazów RAW. W przypadku chęci wykonania wydruku wybierz pozycję [Drukuj obraz]. 114 W przypadku zasilania aparatu z akumulatora, upewnij się, że jest on w pełni naładowany. Czas od wyboru pozycji [Drukuj] do momentu rozpoczęcia drukowania zależy od rozmiaru pliku i jakości rejestracji obrazu. Aby zatrzymać drukowanie, należy nacisnąć przycisk <0> w momencie wyświetlania pozycji [Koniec], a następnie wybrać pozycję [OK]. W przypadku użycia opcji [Polecenie wydruku obrazów], gdy drukowanie zostanie zatrzymane, drukowanie pozostałych obrazów można wznowić, wybierając pozycję [Dalej]. Drukowania nie można kontynuować w następujących przypadkach. Zmieniono polecenie wydruku obrazów lub usunięto obrazy wybrane do drukowania przed kontynuowaniem drukowania. W przypadku drukowania miniatur zmieniono ustawienie papieru przed kontynuowaniem drukowania. Gdy drukowanie zostało wstrzymane, a na karcie było mało wolnego miejsca. W przypadku problemów występujących podczas drukowania patrz str. 120.

115 Ustawienia drukowania Skonfiguruj ustawienia drukowania w zależności od potrzeb. Wygląd ekranu i opcje ustawień zależą od używanej drukarki. Niektóre ustawienia mogą być niedostępne. Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi drukarki. Ekran ustawień drukowania Umożliwia ustawienie efektów druku (str. 117). Umożliwia włączenie funkcji drukowania daty lub numeru pliku na odbitce (str. 118). Umożliwia określenie liczby odbitek (str. 118). Umożliwia ustawienie obszaru drukowania (str. 119). Umożliwia określenie formatu i rodzaju papieru oraz układu wydruku (str. 116). Umożliwia powrót do ekranu wyboru obrazu. Uruchamia drukowanie. Wyświetlane są informacje o formacie i rodzaju papieru oraz układzie wydruku. * W przypadku niektórych drukarek pewne ustawienia, takie jak drukowanie daty i numeru pliku czy kadrowanie, mogą nie być dostępne. Opcje papieru Wybierz pozycję [Opcje papieru], a następnie naciśnij przycisk <0>. Zostanie wyświetlony ekran opcji papieru. 115

116 Ustawienia drukowania Q Ustawianie formatu papieru Y Ustawianie rodzaju papieru U Ustawianie układu strony Wybierz format papieru załadowanego do drukarki, a następnie naciśnij przycisk <0>. Zostanie wyświetlony ekran rodzaju papieru. Wybierz rodzaj papieru załadowanego do drukarki, a następnie naciśnij przycisk <0>. Zostanie wyświetlony ekran układu strony. Wybierz układ strony, a następnie naciśnij przycisk <0>. Ponownie zostanie wyświetlony ekran ustawień drukowania. Z ramką Bez ramki xx na 1 Domyślne Odbitki z białą ramką wzdłuż krawędzi. Odbitki bez ramki. Jeśli drukarka nie pozwala na drukowanie bez ramek, odbitki będą miały ramki. Opcja drukowania 2, 4, 8, 9, 16 lub 20 obrazów na jednym arkuszu. Układ strony zmienia się wzależności od modelu drukarki lub jej ustawień. 116 Jeśli format obrazu jest inny niż format papieru do drukowania, w przypadku drukowania bez ramek obraz może zostać znacznie przycięty. Jeśli obraz został przycięty, wydruk może być bardziej ziarnisty ze względu na mniejszą liczbę pikseli.

117 Ustawienia drukowania Ustawianie efektów druku (Poprawianie jakości obrazu). Zawartość wyświetlana na ekranie zależy od drukarki. Wybierz opcję, a następnie naciśnij przycisk <0>. Wybierz żądany efekt druku, a następnie naciśnij przycisk <0>. Efekt druku EWł. EWył. ECz.oczy1 EDomyślnie Opis Drukowanie przy użyciu standardowych kolorów drukarki. Do automatycznej korekcji obrazu zostaną zastosowane dane Exif obrazu. Nie będzie zastosowana żadna automatyczna korekcja. Funkcja przydatna w przypadku fotografowania z lampą błyskową powodującą powstawanie efektu czerwonych oczu u fotografowanej osoby. Przed wydrukiem zostanie przeprowadzona redukcja efektu czerwonych oczu. Sposób drukowania zależy od drukarki. Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi drukarki. W przypadku drukowania informacji o obrazie na zdjęciu zarejestrowanym ze zwiększoną czułością ISO (H) właściwa wartość czułości ISO może nie zostać wydrukowana. 117

118 Ustawienia drukowania Konfiguracja drukowania daty/numeru pliku na odbitce Wybierz pozycję [I], a następnie naciśnij przycisk <0>. Wybierz żądane opcje drukowania, a następnie naciśnij przycisk <0>. Ustawianie liczby kopii Wybierz pozycję [R], a następnie naciśnij przycisk <0>. Ustaw liczbę kopii, a następnie naciśnij przycisk <0>. 118 Wybór ustawienia [Domyślnie] dla efektów druku oraz pozostałych opcji powoduje zastosowanie domyślnych ustawień drukarki określonych przez producenta. Informacje dotyczące parametrów dla ustawienia [Domyślnie] można znaleźć w instrukcji obsługi używanej drukarki.

119 Ustawienia drukowania Kadrowanie obrazu Obraz można wykadrować, a następnie wydrukować powiększoną wersję wykadrowanego obszaru. Daje to podobny efekt jak zmiana kompozycji kadru. Kadrowanie należy przeprowadzić bezpośrednio przed rozpoczęciem drukowania. Zmiana ustawień drukowania po przeprowadzeniu kadrowania może spowodować konieczność ponownego skadrowania zdjęcia przed rozpoczęciem drukowania. 1 Na ekranie ustawień drukowania wybierz pozycję [Kadrowanie]. 2 Ustaw rozmiar, pozycję i format ramki kadrowania. Zostanie wydrukowany obszar obrazu wewnątrz ramki kadrowania. Format ramki kadrowania można zmienić w pozycji [Opcje papieru]. Zmiana rozmiaru ramki kadrowania Naciśnij przycisk <u> lub <I>, aby zmienić rozmiar ramki kadrowania. Im mniejsza ramka kadrowania, tym silniejsze powiększenie obrazu na odbitce. Przesuwanie ramki kadrowania Użyj przycisków <W> <X> lub <Y> <Z>, aby przesuwać ramkę na obrazie w poziomie lub w pionie. Przesuwaj ramkę kadrowania, aż obejmie żądany obszar obrazu. Zmiana orientacji ramki kadrowania Naciskanie przycisku <B> powoduje przełączanie pomiędzy pionową i poziomą orientacją ramki kadrowania. Umożliwia to utworzenie pionowej odbitki z poziomego obrazu. 3 Naciśnij przycisk <0>, aby wyjść z menu kadrowania. Ponownie zostanie wyświetlony ekran ustawień drukowania. Obszar kadrowanego obrazu można sprawdzić w lewym górnym rogu ekranu ustawień drukowania. 119

120 Ustawienia drukowania W przypadku niektórych drukarek obszar kadrowanego obrazu może nie być drukowany zgodnie z ustawieniem. Im mniejsza ramka kadrowania, tym bardziej ziarnisty wygląd obrazu na odbitce. Obserwuj monitor LCD aparatu podczas kadrowania obrazu. Sposób postępowania w przypadku błędów drukarki Jeśli drukowanie nie zostało wznowione po usunięciu błędu drukarki (brak atramentu, brak papieru itp.) i wybraniu pozycji [Dalej], skorzystaj z przycisków drukarki, aby kontynuować drukowanie. Szczegółowe informacje dotyczące kontynuowania drukowania można znaleźć w instrukcji obsługi drukarki. Komunikaty o błędach W przypadku wystąpienia problemu podczas drukowania na monitorze LCD zostanie wyświetlony komunikat o błędzie. Aby zatrzymać drukowanie, naciśnij przycisk <0>. Po rozwiązaniu problemu wznów drukowanie. Szczegółowe informacje dotyczące rozwiązywania problemów związanych z drukowaniem można znaleźć w instrukcji obsługi drukarki. Błąd papieru Sprawdź, czy papier został prawidłowo załadowany do drukarki. Błąd kasety z atramentem/taśmą Sprawdź poziom atramentu w drukarce i zbiornik na zużyty atrament. Błąd urządzenia Sprawdź, czy w drukarce wystąpiły inne błędy, niezwiązane z papierem i atramentem. Błąd pliku Wybranego obrazu nie można wydrukować. Obrazy wykonane przez inne aparaty lub edytowane za pomocą komputera mogą nie nadawać się do wydrukowania. 120

121 15 Oglądanie obrazów w odtwarzaczu multimedialnym Obrazy zapisane na karcie aparatu można wyświetlać w telewizorze za pośrednictwem punkt dostępu do sieci Wi-Fi. Funkcja ta wymaga urządzenia zgodnego ze standardem DLNA*: telewizora, konsoli do gier, smartfona lub innego odtwarzacza multimedialnego. W tej instrukcji termin odtwarzacz multimedialny jest używany w odniesieniu do wszystkich takich urządzeń. * DLNA: Digital Living Network Alliance Poniższych instrukcji należy użyć tylko po podłączeniu telewizora lub innego urządzenia zgodnego ze standardem DLNA do punktu dostępu. Aby uzyskać informacje dotyczące ustawień i konfiguracji, skorzystaj z dokumentacji dostarczonej z konkretnym urządzeniem lub skontaktuj się z jego producentem. 121

122 Wyświetlanie obrazów na ekranie telewizora Obrazy zapisane na karcie aparatu można wyświetlać w telewizorze za pomocą odtwarzacza multimedialnego. Należy pamiętać, że wyświetlanie obrazów RAW i filmów nie jest możliwe. Operacje związane z wyświetlaniem muszą zostać wykonane w odtwarzaczu multimedialnym. Szczegółowe informacje można znaleźć w instrukcji obsługi odtwarzacza multimedialnego. Canon EOS ** ( EOS** to nazwa aparatu) 1 2 Wyświetl ekran ustawień odtwarzacza multimedialnego w telewizorze. Korzystając z funkcji odtwarzacza multimedialnego, wyświetl ikonę < Canon EOS **> (odtwarzacz multimedialny) w telewizorze. Wyświetlana ikona zależy od rodzaju odtwarzacza multimedialnego. W takim przypadku należy znaleźć ikonę z oznaczeniem Canon EOS **. Wybierz ikonę < Canon EOS **>. Wybranie ikony < Canon EOS **> spowoduje wyświetlenie ikony karty. Po wybraniu tej ikony można wybierać foldery i obrazy. Wybierz obraz, aby wyświetlić go w większym rozmiarze na ekranie telewizora. Szczegółowe informacje można znaleźć w instrukcji obsługi odtwarzacza multimedialnego. IMG_0001.JPG Canon EOS ** SD 100CANON IMG_0002.JPG IMG_0003.JPG 122

123 Wyświetlanie obrazów na ekranie telewizora Zakończenie połączenia 1 Na ekranie [owi-fi włączona] wybierz pozycję [Rozł., zak.]. Jeżeli ekran [owi-fi włączona] nie jest wyświetlany, wybierz po kolei kartę [51] 9 [Ustawienia komun. bezprzew.] 9 [Funkcja Wi-Fi]. Aby zakończyć połączenie, wybierz pozycję [Rozł., zak.], a następnie wybierz przycisk [OK] w oknie dialogowym potwierdzenia. Gdy aparat jest połączony z odtwarzaczem multimedialnym, wykonywanie zdjęć nie jest możliwe, nawet w przypadku naciskania spustu migawki aparatu. Połączenie zostanie również zakończone w przypadku ustawienia przełącznika zasilania aparatu w pozycji <2> lub otwarcia pokrywy gniazda karty/komory akumulatora. Okno informacji i szczegóły wyświetlane w telewizorze mogą się różnić wzależności od odtwarzacza multimedialnego. Należy pamiętać, że w przypadku niektórych odtwarzaczy multimedialnych informacje oobrazie mogą nie być wyświetlane, a pionowe obrazy mogą być odtwarzane w orientacji poziomej. Ikony z etykietami typu zawierają obrazy pogrupowane według numeru pliku w wybranym folderze (***CANON). Informacja o dacie, pojawiająca się w obrazie, oparta jest na informacjach dodanych do obrazów. Podczas połączenia funkcja automatycznego wyłączania aparatu nie działa. 123

124 124

125 16 Wysyłanie obrazów do usługi internetowej W aparacie można zarejestrować różne usługi internetowe i wysyłać do nich obrazy zapisane wurządzeniu. 125

126 Wysyłanie obrazów do usługi internetowej Zdjęcia można udostępniać rodzinie i znajomym poprzez wysyłanie ich z aparatu do usługi internetowej zarejestrowanej w aparacie lub poprzez wysyłanie łączy do internetowych albumów. Wysyłanie obrazów pojedynczo Obrazy można wybierać i wysyłać pojedynczo. 1 2 Wybierz obraz do wysłania. Obróć pokrętło <5>, aby wybrać obraz do wysłania, a następnie naciśnij przycisk <0>. Naciśnięcie przycisku <I> powoduje wyświetlanie indeksu i pozwala wybrać obraz. Wybierz pozycję [Wyślij wyśw.]. Aby wybrać rozmiar wysyłanego obrazu, wybierz pozycję [Zmień rozmiar] i naciśnij przycisk <0>. Wybierz opcję [Wyślij wyśw.] i naciśnij przycisk <0>, aby wysłać wyświetlany obraz. Na ekranie zakończenia procesu wysyłania obrazu wybierz opcję [OK], aby zakończyć połączenie i wrócić do ekranu wyboru usługi internetowej. 126

127 Wysyłanie obrazów do usługi internetowej Po wyświetleniu ekranu [Warunki korzystania z usługi] przeczytaj uważnie komunikat, a następnie wybierz pozycję [Zgoda]. Ekran można przewijać w górę iwdół za pomocą przycisków <W> <X>. Wysyłanie wielu obrazów Użytkownik może wybrać wiele obrazów i wysłać je jednocześnie Naciśnij przycisk <0>. Wybierz pozycję [Wyślij wybrane]. Aby wybrać rozmiar wysyłanych obrazów, wybierz pozycję [Zmień rozmiar] i naciśnij przycisk <0>. Wybierz obrazy, które chcesz wysłać. Obróć pokrętło <5>, aby wybrać obraz do wysłania, a następnie dodaj symbol [X]. Naciśnij przycisk <0>, aby dodać lub usunąć symbol [X]. Po naciśnięciu przycisku <I> można wybierać obrazy na podglądzie trzech obrazów. Po wybraniu obrazów, które chcesz wysłać, naciśnij przycisk <Q>. 127

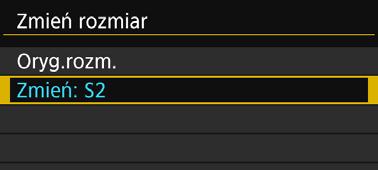

128 Wysyłanie obrazów do usługi internetowej 4 Wybierz opcję [Zmień rozmiar]. Dostosuj ustawienia zależnie od potrzeb. Po wybraniu YouTube jako miejsca docelowego ekran [Zmień rozmiar] nie jest wyświetlany. Na wyświetlonym ekranie wybierz żądaną wielkość obrazu, a następnie naciśnij przycisk <0>. 5 Wybierz opcję [Wyślij]. Wybrane obrazy zostaną wysłane. Na ekranie zakończenia procesu wysyłania obrazu wybierz opcję [OK], aby zakończyć połączenie i wrócić do ekranu wyboru usługi internetowej. Po wyświetleniu ekranu [Warunki korzystania z usługi] przeczytaj uważnie komunikat, a następnie wybierz pozycję [Zgoda]. Ekran można przewijać w górę iwdół za pomocą przycisków <W> <X>. 128

129 Wysyłanie obrazów do usługi internetowej Gdy aparat jest połączony z usługą internetową, wykonywanie zdjęć nie jest możliwe, nawet w przypadku naciskania spustu migawki aparatu. Nie można wysyłać obrazów RAW. W przypadku wysyłania obrazu do innej usługi internetowej niż CANON image GATEWAY komunikaty o błędach mogą nie być wyświetlane nawet wtedy, gdy wysyłanie obrazu do usługi internetowej nie zakończyło się pomyślnie. Wszystkie błędy są jednak widoczne w witrynie serwisu CANON image GATEWAY. Sprawdź treść odpowiedniego komunikatu o błędzie, a następnie spróbuj wysłać obraz ponownie. W zależności od usługi internetowej, parametry, takie jak liczba obrazów możliwych do wysłania i czas trwania filmu, mogą podlegać ograniczeniom. Można wybrać maksymalnie 50 plików równocześnie. Można wybrać iwysłać maksymalnie 10 plików do serwisu YouTube. W przypadku zmniejszenia wielkości obrazu zmiana rozmiaru obejmuje wszystkie obrazy wysyłane jednocześnie. Filmy oraz zdjęcia, których rozmiar jest mniejszy niż rozmiar b, nie będą zmniejszane. Pozycja [Zmień: S2] jest dostępna wyłącznie w przypadku zdjęć wykonanych aparatami, których model jest taki sam, jak tego aparatu. Zdjęcia wykonane innymi modelami aparatów są wysyłane bez zmiany rozmiaru. W przypadku korzystania z serwisu CANON image GATEWAY w komputerze lub innym urządzeniu można sprawdzić historię przesyłania do usług internetowych, do których wysłano obrazy. Aby zakończyć połączenie bez wysyłania obrazu, naciśnij przycisk <M> na ekranie z punktu 1. W przypadku zasilania aparatu z akumulatora, upewnij się, że jest on w pełni naładowany. 129

130 130

131 17 Ponowne łączenie i dodawanie ustawień W tej części omówiono sposób ponownego podłączania aparatu do urządzenia, dla którego zostało skonfigurowane połączenie oraz opisano rejestrację wielu nastaw połączenia. 131

132 Ponowne łączenie Aparat może się połączyć ponownie z funkcją Wi-Fi, której ustawienia połączenia zostały zapisane. 1 Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 2 3 Wybierz funkcję Wi-Fi, z którą chcesz się połączyć. Użyj przycisków <W> <X> lub <Y> <Z>, aby wybrać pozycję, a następnie naciśnij przycisk <0>. Po wybraniu pozycji [m] pojawi się ekran wyboru usługi internetowej. Wzależności od wybranej usługi internetowej zostanie wyświetlony stosowny ekran [Wyślij do]. Wybierz usługę internetową, z którą chcesz się połączyć, oraz miejsce docelowe połączenia. Wybierz pozycję [Podłącz]. Jeśli zostały zapisane ustawienia dotyczące wielu miejsc docelowych połączenia, wybierz pozycję [Wyb. nastawę], wybierz miejsce docelowe połączenia, a następnie połącz się znim. Wybierz opcję [OK] na oknie dialogowym potwierdzenia. 132

133 4 Ponowne łączenie Użyj urządzenia docelowego. q Smartfon Włącz funkcję Wi-Fi smartfona, a następnie uruchom aplikację Camera Connect. Jeśli w smartfonie zmieniono miejsce docelowe połączenia, przywróć ustawienia, aby nawiązać połączenie z aparatem albo tym samym punktem dostępu, którego używa aparat. z Podłączanie do innego aparatu Przeprowadź procedurę ponownego łączenia w aparacie docelowym. Domyślnie ustawienia są nazywane zgodnie z nickiem aparatu, zktórym się łączono. D EOS Utility Uruchom aplikację EOS Utility w komputerze. Jeśli w komputerze zmieniono miejsce docelowe połączenia, przywróć ustawienia, aby nawiązać połączenie z aparatem albo tym samym punktem dostępu, którego używa aparat. l Drukarka Jeśli w drukarce zmieniono miejsce docelowe połączenia, przywróć ustawienia, aby nawiązać połączenie z aparatem albo tym samym punktem dostępu, którego używa aparat. m Usługa internetowa/o Odtwarzacz multimedialny Procedura ponownego nawiązania połączenia jest zakończona. Jeśli nie znasz nazwy (SSID) miejsca docelowego połączenia przy ponownym łączeniu, wybierz pozycję [Sprawdź/zmień nastawy] 9 [Potw. nastaw] dostępną na ekranie przedstawionym w punkcie 3, aby ją sprawdzić (str. 139). W przypadku połączenia za pośrednictwem NFC albo łączenia poprzez wybór metody [Łatwe łączenie] na końcu nazwy sieci (SSID) znajduje się tekst _Canon0A. W przypadku ponownego łączenia poprzez wybór pozycji [z], jeśli ustawienia Wi-Fi zostaną wyczyszczone (str. 141) lub ustawienia połączenia zostaną usunięte (str. 140) w docelowym aparacie, ponowne połączenie nie będzie możliwe do ustanowienia. Wybierz opcję [Sprawdź/zmień nastawy] i zmień ustawienia (str. 138). 133

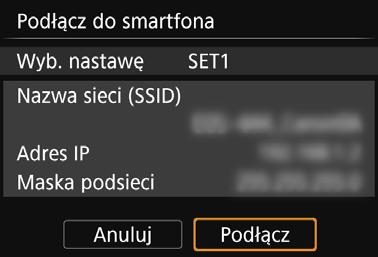

134 Ponowne łączenie Łączenie za pomocą ekranu szybkich nastaw Aby uzyskać dostęp do ponownego łączenia z funkcjami Wi-Fi, w przypadku których zostały zapisane ustawienia miejsc docelowych połączenia, można użyć ekranu szybkich nastaw. Na ekranie szybkich nastaw dla opcji ponownego łączenia są dostępne dwie funkcje: [q] (Podłącz do smartfona) oraz [D] (Zdalne wyzwalanie (EOS Utility)). Przed skorzystaniem z opcji ponownego łączenia ustaw pokrętło wyboru trybów w trybie strefy twórczej. 1 2 Naciśnij przycisk <Q>. Zostanie wyświetlony ekran szybkich nastaw. Wybierz pozycję [ ] (Funkcja Wi-Fi). Nie można jej wybrać, jeśli w pozycji [Wi-Fi/NFC] wybrano opcję [Wyłącz]. 3 4 Wybierz pozycję, z którą chcesz się połączyć. Pozycje, w przypadku których ustawienia miejsca docelowego połączenia nie zostały zapisane, są wyszarzone. Wybierz pozycję [Podłącz]. Jeśli zostały zapisane ustawienia dotyczące wielu miejsc docelowych połączenia, wybierz pozycję [Wyb. nastawę], wybierz miejsce docelowe połączenia, a następnie połącz się znim. 134 Gdy połączenie bezprzewodowe jest już ustanowione i na ekranie szybkich nastaw zostanie wybrana pozycja [k], wyświetli się ekran umożliwiający zakończenie połączenia. Wybierz opcję [OK] i naciśnij przycisk <0>, aby zakończyć połączenie. Następnie połącz się ponownie.

135 Zapisywanie nastaw wielu połączeń Aparat pozwala zapisać maksymalnie trzy nastawy połączenia w przypadku każdej funkcji Wi-Fi. 1 Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 2 3 Wybierz funkcję Wi-Fi, z którą chcesz się połączyć. Użyj przycisków <W> <X> lub <Y><Z>, aby wybrać pozycję, a następnie naciśnij przycisk <0>. Po wybraniu pozycji [m] pojawi się ekran wyboru usługi internetowej. W zależności od wybranej usługi internetowej zostanie wyświetlony stosowny ekran [Wyślij do]. Wybierz usługę internetową, z którą chcesz się połączyć, oraz miejsce docelowe połączenia. Wybierz pozycję [Wyb. nastawę]. 4 Wybierz pozycję [SET* (nie skonfigurowano)]. Zostanie wyświetlony ekran ustawień połączeń. Postępuj zgodnie zwyświetlanymi procedurami w celu skonfigurowania ustawień połączeń. W przypadku podłączania aparatu do smartfona oprócz ustawień połączeń dodanych poprzez funkcję NFC można zarejestrować maksymalnie trzy ustawienia połączeń. Informacje o usuwaniu ustawień można znaleźć na stronie

136 136

137 18 Sprawdzanie i korzystanie znastaw połączenia W tej części objaśniono, jak sprawdzać lub zmieniać nastawy połączenia, usuwać nastawy, czyścić ustawienia funkcji bezprzewodowej itd. 137

138 Sprawdzanie, zmiana lub usuwanie nastaw połączenia Sprawdź, zmień lub usuń ustawienia połączeń zapisane w aparacie. Aby zmienić lub usunąć ustawienia, najpierw zakończ połączenie. 1 Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 2 3 Wybierz pozycję, której ustawienia chcesz sprawdzić. Użyj przycisków <W> <X> lub <Y> <Z>, aby wybrać pozycję, a następnie naciśnij przycisk <0>. Po wybraniu pozycji, w której nie zapisano ustawień, zostanie wyświetlony ekran ustawień połączenia. Po wybraniu pozycji [m] pojawi się ekran wyboru usługi internetowej. Wzależności od wybranej usługi internetowej zostanie wyświetlony stosowny ekran [Wyślij do]. Te same ustawienia są wyświetlane po wybraniu dowolnej usługi internetowej. Wybierz pozycję [Sprawdź/zmień nastawy]. Wybierz miejsce docelowe połączenia na ekranie [Wyb. nastawę], wybierz pozycję [Sprawdź/zmień nastawy], anastępnie naciśnij <0>. 138

139 Sprawdzanie, zmiana lub usuwanie nastaw połączenia 4 Sprawdź lub zmień ustawienia. Wybierz pozycję i naciśnij przycisk <0>, a następnie sprawdź lub zmień ustawienia na wyświetlonym ekranie. [Zmień nastawy] Zmień ustawienia. Po wybraniu opcji [Zmień nastawy] zostanie wyświetlony ekran konfiguracji ustawień połączenia. Skonfiguruj ustawienia połączenia zgodnie z wyświetlanymi procedurami. [Zmień nazwę nastaw] Zmień nazwę ustawień. Wybierz pozycję [Zmień nazwę nastaw], anastępnie wprowadź nazwę ustawień za pomocą wirtualnej klawiatury (str. 16). [Wyśw. obrazy] (str. 99) Wyświetlana po wybraniu opcji [q] (Podłącz do smartfona). Na dole ekranu zostaną wyświetlone ustawienia. [Potw. nastaw] Sprawdź ustawienia. Po wybraniu opcji [Potw. nastaw] zostaną wyświetlone ustawienia. 139

140 Sprawdzanie, zmiana lub usuwanie nastaw połączenia Usuwanie ustawień Wybierz pozycję [Usuń ustawienia] w punkcie 3 na stronie 138, aby usunąć ustawienia połączenia zapisane w aparacie. Wybierz pozycję [Usuń ustawienia]. 1 2 Wybierz ustawienie do usunięcia. Wybierz opcję [OK] w oknie potwierdzenia, aby usunąć ustawienie. Podczas połączenia Po wyświetleniu ekranu [Wi-Fi włączona] podczas połączenia bezprzewodowego wybierz opcję [Potw. nastaw], aby sprawdzić ustawienia. 140

141 Czyszczenie ustawień komunikacji bezprzewodowej Użytkownik może usunąć wszystkie ustawienia komunikacji bezprzewodowej. Usunięcie ustawień komunikacji bezprzewodowej pozwala zapobiec ich ujawnieniu, gdy aparat zostanie pożyczony lub przekazany innym osobom. 1 Wybierz pozycję [Kasuj nastawy]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Kasuj nastawy] i naciśnij przycisk <0>. 2 Wybierz opcję [OK]. Nastawy w pozycji [Ustawienia komun. bezprzew.] zostaną wyczyszczone. Ekran menu pojawi się ponownie. Funkcja [54: Kasowanie nastaw aparatu] nie usuwa ustawień pozycji [Funkcja Wi-Fi]. 141

142 Ekran Inform. wyśw. Treść komunikatu o błędzie i adres MAC można sprawdzić na ekranie [Inform. wyśw.]. 1 Wybierz pozycję [Funkcja Wi-Fi]. Ustaw opcję [Wi-Fi/NFC] na [Włącz], a następnie wybierz pozycję [Funkcja Wi-Fi]. 2 Naciśnij przycisk <B>. Zostanie wyświetlony ekran [Inform. wyśw.]. W przypadku wystąpienia błędu naciśnij przycisk <0>, aby wyświetlić treść komunikatu o błędzie. Na tym ekranie można sprawdzić adres MAC aparatu. 142

143 Informacje pomocnicze 143

144 144

145 19 Przewodnik rozwiązywania problemów 145

146 Reagowanie na komunikaty o błędach Po wystąpieniu błędu połączenia wyświetl szczegóły błędu, postępując zgodnie z jedną zponiższych procedur. Następnie wyeliminuj przyczynę błędu, korzystając z przykładów podanych w tym rozdziale. Na ekranie [Inform. wyśw.] naciśnij przycisk <0> (str.142). Wybierz pozycję [Szczeg. błędu] na ekranie [Wi-Fi włączona], anastępnie naciśnij przycisk <0>. Kliknij stronę numeru błędu w poniższej tabeli, aby przejść na odpowiednią stronę. 11 (str. 147) 12 (str. 147) 21 (str. 148) 22 (str. 149) 23 (str. 150) 61 (str. 151) 63 (str. 152) 64 (str. 152) 65 (str. 153) 66 (str. 153) 67 (str. 153) 68 (str. 154) 69 (str. 154) 91 (str. 154) 101 (str. 154) 102 (str. 155) 103 (str. 155) 104 (str. 155) 105 (str. 156) 106 (str. 156) 107 (str. 156) 108 (str. 156) 109 (str. 156) 121 (str. 156) 122 (str. 157) 123 (str. 157) 124 (str. 157) 125 (str. 157) 126 (str. 157) 127 (str. 158) 141 (str. 158) 142 (str. 158) 146 Po wystąpieniu błędu zostanie wyświetlony komunikat [Err**] w prawym górnym rogu ekranu [Funkcja Wi-Fi]. Komunikat znika po ustawieniu przełącznika zasilania aparatu w pozycji <2>.

147 Reagowanie na komunikaty o błędach 11: Nie wykryto urządzenia Czy w przypadku wybrania opcji [q] została uruchomiona aplikacja Camera Connect? Ustanów połączenie, korzystając z aplikacji Camera Connect (str. 34, 78). Czy w przypadku wybrania opcji [l] zostało włączone zasilanie drukarki? Włącz drukarkę. Czy w przypadku wybrania opcji [D] została uruchomiona aplikacja EOS Utility? Uruchom aplikację EOS Utility i ponów próbę ustanowienia połączenia (str. 47, 82). Czy aparat i punkt dostępu używają tego samego klucza szyfrowania do uwierzytelniania? Ten błąd występuje wtedy, gdy klucze szyfrowania nie są zgodne w przypadku wyboru metody uwierzytelniania [System otwarty]. Ustawienie uwzględnia wielkość liter. Sprawdź, czy wielkie i małe litery zostały wpisane poprawnie. Sprawdź, czy w aparacie wprowadzono prawidłowy klucz szyfrowania do uwierzytelniania (str. 73). 12: Nie wykryto urządzenia Czy zasilanie urządzenia docelowego i punktu dostępu zostało włączone? Włącz urządzenie docelowe i punkt dostępu, a następnie odczekaj chwilę. Jeśli nadal nie można ustanowić połączenia, wykonaj poniższe procedury, aby ustanowić połączenie ponownie. 147

148 Reagowanie na komunikaty o błędach 21: Serwer DHCP nie przydzielił adresu IP Co należy sprawdzić w aparacie W aparacie adres IP jest ustawiony na [Nastawy automatyczne]. Czy jest to prawidłowe ustawienie? Jeśli nie używasz serwera DHCP, skonfiguruj ustawienia po wybraniu w aparacie opcji [Nastawa ręczna] dla adresu IP (str. 166). Co należy sprawdzić na serwerze DHCP Czy zasilanie serwera DHCP jest włączone? Włącz serwer DHCP. Czy serwer DHCP ma do dyspozycji wystarczającą liczbę adresów, które może przydzielić? Zwiększ liczbę adresów przydzielanych przez serwer DHCP. Usuń urządzenia z adresami przypisanymi przez serwer DHCP, aby zmniejszyć liczbę używanych adresów. Czy serwer DHCP działa prawidłowo? Sprawdź ustawienia serwera DHCP, aby upewnić się, że działa on prawidłowo jako serwer DHCP. Jeśli to możliwe, zapytaj administratora sieci, aby sprawdził, czy serwer DHCP jest dostępny. 148

149 Reagowanie na komunikaty o błędach 22: Serwer DNS nie odpowiedział Co należy sprawdzić w aparacie Czy w aparacie wprowadzono poprawny adres IP serwera DNS? Wybierz dla adresu IP ustawienie [Nastawy ręczne]. Następnie ustaw w aparacie adres IP zgodny z adresem używanego serwera DNS (str. 162, 166). Co należy sprawdzić na serwerze DNS Czy zasilanie serwera DNS jest włączone? Włącz serwer DNS. Czy na serwerze DNS poprawnie skonfigurowano adresy IP i przypisane im nazwy? Upewnij się, że na serwerze DNS wprowadzono poprawne adresy IP i przypisane im nazwy. Czy serwer DNS działa prawidłowo? Sprawdź ustawienia serwera DNS, aby upewnić się, że działa on prawidłowo jako serwer DNS. Jeśli to możliwe, zapytaj administratora sieci, aby sprawdził, czy serwer DNS jest dostępny. Co należy sprawdzić w sieci lokalnej Czy sieć lokalna jest zaopatrzona w router lub podobne urządzenie pełniące funkcję bramy? Jeśli to możliwe, poproś administratora sieci o adres bramy i wprowadź go w aparacie (str. 162, 166). Sprawdź, czy adres bramy został wprowadzony prawidłowo we wszystkich urządzeniach w sieci, łącznie z aparatem. 149

150 Reagowanie na komunikaty o błędach 23: Urządzenie o tym samym adresie IP istnieje w wybranej sieci Co należy sprawdzić w aparacie Czy inne urządzenie w sieci, w której znajduje się aparat, korzysta z tego samego adresu IP? Zmień adres IP aparatu, aby uniknąć przypadku wykorzystania tego samego adresu w sieci przez inne urządzenie. Możesz również zmienić adres IP urządzenia, które ma zduplikowany adres. Jeśli w pozycji adresu IP aparatu została ustawiona opcja [Nastawy ręczne] w środowiskach sieciowych korzystających z serwera DHCP, zmień to ustawienie na [Nastawy automatyczne] (str. 74). Reagowanie na komunikaty o błędach W przypadku błędów o numerach sprawdź także poniższe punkty. Czy aparat i punkt dostępu używają tego samego klucza szyfrowania do uwierzytelniania? Ten błąd występuje wtedy, gdy klucze szyfrowania nie są zgodne w przypadku wyboru metody uwierzytelniania [System otwarty]. Ustawienie uwzględnia wielkość liter. Sprawdź, czy wielkie i małe litery zostały wpisane poprawnie. Sprawdź, czy w aparacie wprowadzono prawidłowy klucz szyfrowania do uwierzytelniania (str. 73). 150

151 Reagowanie na komunikaty o błędach 61: Nie znaleziono terminala bezprzew. sieci LAN z taką samą nazwą SSID Czy między aparatem a anteną punktu dostępu występują przeszkody? Przesuń antenę punktu dostępu w położenie dobrze widoczne z pozycji aparatu (str. 160). Co należy sprawdzić w aparacie Czy nazwa SSID jest jednakowa w aparacie i punkcie dostępu? Sprawdź SSID w punkcie dostępu, a następnie ustaw ten sam SSID w aparacie (str. 72). Co należy sprawdzić w punkcie dostępu Czy punkt dostępu jest włączony? Włącz zasilanie punktu dostępu. Czy w przypadku używania filtrowania adresów MAC adres MAC używanego aparatu został zapisany w punkcie dostępu? Zapisz adres MAC używanego aparatu w punkcie dostępu. Adres MAC można sprawdzić na ekranie [Inform. wyśw.] (str. 142). 151

152 Reagowanie na komunikaty o błędach 63: Błąd uwierzytelniania bezprzew. sieci LAN Czy aparat i punkt dostępu używają tej samej metody uwierzytelniania? Aparat obsługuje następujące metody uwierzytelniania: [System otwarty], [Klucz wspólny] oraz [WPA/WPA2-PSK] (str. 62). Czy aparat i punkt dostępu używają tego samego klucza szyfrowania do uwierzytelniania? Ustawienie uwzględnia wielkość liter. Sprawdź, czy wielkie i małe litery zostały wpisane poprawnie. Sprawdź, czy w aparacie wprowadzono prawidłowy klucz szyfrowania do uwierzytelniania (str. 73). Czy w przypadku używania filtrowania adresów MAC adres MAC używanego aparatu został zapisany w punkcie dostępu? Zapisz adres MAC używanego aparatu w punkcie dostępu. Adres MAC można sprawdzić na ekranie [Inform. wyśw.] (str. 142). 64: Nie można uzyskać połączenia z terminalem sieci bezprzew. LAN Czy aparat i punkt dostępu używają tej samej metody szyfrowania? Aparat obsługuje następujące metody szyfrowania: WEP, TKIP oraz AES (str. 62). Czy w przypadku używania filtrowania adresów MAC adres MAC używanego aparatu został zapisany w punkcie dostępu? Zapisz adres MAC używanego aparatu w punkcie dostępu. Adres MAC można sprawdzić na ekranie [Inform. wyśw.] (str. 142). 152

153 Reagowanie na komunikaty o błędach 65: Utrata połączenia z bezprzew. siecią LAN Czy między aparatem a anteną punktu dostępu występują przeszkody? Przesuń antenę punktu dostępu w położenie dobrze widoczne z pozycji aparatu (str. 160). Z jakiegoś powodu połączenie bezprzewodowe zostało utracone i nie można go przywrócić. Możliwe przyczyny: nadmierny dostęp do punktu dostępu z innego urządzenia; kuchenka mikrofalowa lub podobne urządzenie używane w pobliżu (zakłócanie łączności IEEE b/g/n (pasmo 2,4 GHz)); wpływ deszczu lub wysokiej wilgotności (str. 160). 66: Błędny klucz szyfrowania w bezprzewodowej sieci LAN Czy aparat i punkt dostępu używają tego samego klucza szyfrowania do uwierzytelniania? Ustawienie uwzględnia wielkość liter. Sprawdź, czy wielkie i małe litery zostały wpisane poprawnie. Sprawdź, czy w aparacie wprowadzono prawidłowy klucz szyfrowania do uwierzytelniania (str. 73). 67: Błędna metoda szyfrowania w bezprzewodowej sieci LAN Czy aparat i punkt dostępu używają tej samej metody szyfrowania? Aparat obsługuje następujące metody szyfrowania: WEP, TKIP oraz AES (str. 62). Czy w przypadku używania filtrowania adresów MAC adres MAC używanego aparatu został zapisany w punkcie dostępu? Zapisz adres MAC używanego aparatu w punkcie dostępu. Adres MAC można sprawdzić na ekranie [Inform. wyśw.] (str. 142). 153

154 Reagowanie na komunikaty o błędach 68: Nie można uzyskać połączenia z terminalem sieci bezprzew. LAN. Spróbuj ponownie od początku. Czy przytrzymano przycisk WPS (Zabezpieczona konfiguracja Wi-Fi) punktu dostępu przez określoną ilość czasu? Przytrzymaj przycisk WPS przez czas określony w instrukcji obsługi punktu dostępu. Czy próbowano ustanowić połączenie blisko punktu dostępu? Spróbuj ustanowić połączenie, gdy obydwa urządzenia znajdują się we wzajemnym zasięgu. 69: Znaleziono kilka terminali sieci bezprzewodowej LAN. Nie można uzyskać połączenia. Spróbuj ponownie od początku. Trwa łączenie z innymi punktami dostępu w trybie łączenia przyciskiem (tryb PBC) standardu Wi-Fi Protected Setup (WPS). Zaczekaj chwilę przed próbą nawiązania połączenia lub spróbuj ustanowić połączenie w trybie PIN (tryb PIN) (str. 67). 91: Błąd niezdefiniowany Wystąpił inny problem niż w przypadku błędów o numerze od 11 do 69. Wyłącz i włącz zasilanie aparatu za pomocą przełącznika zasilania. 101: Nie można nawiązać połączenia Czy procedura ustanowienia połączenia między aparatami została przeprowadzona także w drugim aparacie? Wykonaj procedurę ustanowienia połączenia także w drugim aparacie. Podczas ponownego łączenia aparatów, których ustawienia połączenia zostały zapisane, przeprowadź procedurę ponownego łączenia w obu aparatach. Czy próbowano nawiązać połączenie z wieloma aparatami? Aparat może być połączony tylko z jednym aparatem naraz. Sprawdź, czy żaden inny aparat w pobliżu nie próbuje ustanowić połączenia, i spróbuj ponownie ustanowić połączenie. 154

155 Reagowanie na komunikaty o błędach 102: Nie można wysłać plików Czy karta w aparacie odbierającym dane ma wystarczającą ilość wolnego miejsca? Sprawdź kartę w aparacie odbierającym dane. Wymień kartę lub udostępnij więcej miejsca, a następnie spróbuj ponownie wysłać dane. Czy karta w aparacie odbierającym dane jest zablokowana? Sprawdź kartę w aparacie odbierającym dane. Zwolnij blokadę, a następnie spróbuj ponownie wysłać dane. Sprawdź, czy numer folderu aparatu odbierającego dane wynosi 999, a numer pliku Folder lub nazwy plików nie mogą być tworzone automatycznie. Wymień kartę w aparacie odbierającym dane, a następnie spróbuj ponownie wysłać dane. Czy karta działa prawidłowo? Wymień kartę w aparacie odbierającym dane, a następnie spróbuj ponownie wysłać dane. Czy aparat, który ma odbierać dane, obsługuje funkcję odtwarzania filmów w formacie MP4? Jeśli aparat, który ma odbierać dane, nie obsługuje funkcji odtwarzania filmów w formacie MP4, nie mogą być one wysłane do tego aparatu. 103: Nie można odebrać plików Czy aparat odbierający dane jest gotowy do odbioru danych? Sprawdź akumulator aparatu odbierającego dane i stan połączenia, a następnie spróbuj ponownie wysłać dane. 104: Nie można odebrać plików. Karta zapełniona Czy karta w aparacie odbierającym dane ma wystarczającą ilość wolnego miejsca? Sprawdź kartę w aparacie odbierającym dane. Wymień kartę lub udostępnij więcej miejsca, a następnie spróbuj ponownie wysłać dane. 155

156 Reagowanie na komunikaty o błędach 105: Nie można odebrać plików. Karta chroniona przed zapisem Czy karta w aparacie odbierającym dane jest zablokowana? Sprawdź kartę w aparacie odbierającym dane. Zwolnij blokadę, a następnie spróbuj ponownie wysłać dane. 106: Nie można odebrać plików. Osiągnięty maksym. numer folderu i pliku Sprawdź, czy numer folderu aparatu odbierającego dane wynosi 999, a numer pliku Folder lub nazwy plików nie mogą być tworzone automatycznie. Wymień kartę w aparacie odbierającym dane, a następnie spróbuj ponownie wysłać dane. 107: Nie można odebrać plików. Brak dostępu do karty Czy karta działa prawidłowo? Wymień kartę w aparacie odbierającym dane, a następnie spróbuj ponownie wysłać dane. 108: Rozłączono Czy aparat docelowy zakończył połączenie? Sprawdź stan połączenia i połącz ponownie aparaty. 109: Wystąpił błąd Podczas łączenia aparatów wystąpił inny problem niż w przypadku błędów od 101 do 108. Połącz ponownie aparaty. 121: Za mało wolnego miejsca na serwerze Docelowy serwer internetowy nie ma wystarczającej ilości wolnego miejsca. Usuń niepotrzebne obrazy z serwera internetowego, sprawdź wolne miejsce na serwerze internetowym, a następnie spróbuj ponownie wysłać dane. 156

157 Reagowanie na komunikaty o błędach 122: Podłącz do komputera i popraw nastawy usługi internetowej z poziomu oprogramowania EOS. Konfiguracja usługi internetowej mogła się nie powieść. Połącz aparat z komputerem za pomocą kabla interfejsu i ponownie skonfiguruj ustawienia usługi internetowej za pomocą programu EOS Utility (str. 59). 123: Nie można się zalogować do usługi internetowej. Podłącz do komputera i popraw nastawy z poziomu oprogramowania EOS. Czy informacje o rejestracji w aparacie lub usługa internetowa zapisana w aparacie zostały usunięte z CANON image GATEWAY? Połącz aparat z komputerem za pomocą kabla interfejsu i ponownie skonfiguruj ustawienia usługi internetowej za pomocą programu EOS Utility (str. 59). 124: Błędny certyfikat SSL. Podłącz do komputera i popraw nastawy z poziomu oprogramowania EOS. Certyfikat bazowy wygasł lub jest nieprawidłowy. Połącz aparat z komputerem za pomocą kabla interfejsu i ponownie skonfiguruj ustawienia usługi internetowej za pomocą programu EOS Utility (str. 59). Komunikat o błędzie może być wyświetlany w przypadku, gdy nastawa czasu aparatu znacząco różni się od rzeczywistego czasu. Sprawdź, czy w aparacie jest ustawiony odpowiedni czas. 125: Sprawdź nastawy sieciowe Czy sieć jest połączona? Sprawdź stan połączenia sieci. 126: Nie można połączyć się zserwerem Trwa konserwacja CANON image GATEWAY lub czasowo występuje duże obciążenie. Połącz się zusługą internetową ponownie później. 157

158 Reagowanie na komunikaty o błędach 127: Wystąpił błąd Podczas łączenia z usługą internetową wystąpił inny problem niż w przypadku błędów od 121 do 126. Połącz się zusługą internetową ponownie. 141: Drukarka jest zajęta. Spróbuj ponownie nawiązać połączenie. Czy drukarka drukuje? Połącz się z drukarką po zakończeniu drukowania. Czy z drukarką jest połączony inny aparat? Połącz się z drukarką po zakończeniu połączenia drukarki z innym aparatem. 142: Nie można uzyskać informacji o drukarce. Podłącz powtórnie, aby ponowić próbę. Czy zasilanie drukarki jest włączone? Połącz z drukarką ponownie po włączeniu drukarki. 158

159 Przewodnik rozwiązywania problemów W przypadku problemów związanych z aparatem w pierwszej kolejności zapoznaj się z niniejszym przewodnikiem rozwiązywania problemów. Jeśli na jego podstawie nie można rozwiązać problemu, skontaktuj się ze sprzedawcą lub najbliższym punktem serwisowym firmy Canon. Nie można używać urządzenia podłączonego za pomocą kabla interfejsu. W trybie połączenia z bezprzewodową siecią LAN podłączanie aparatu do stacji Connect Station, komputera, odbiornika GPS albo innego urządzenia za pomocą kabla nie jest możliwe. Przed podłączeniem kabla zakończ połączenie z bezprzewodową siecią LAN. Nie można wybrać opcji [Ustawienia komun. bezprzew.]. W przypadku podłączenia aparatu do stacji Connect Station, komputera, odbiornika GPS albo innego urządzenia za pomocą kabla interfejsu opcja [51: Ustawienia komun. bezprzew.] jest niedostępna. Odłącz kabel interfejsu przed konfiguracją ustawień. Operacje takie jak rejestrowanie i odtwarzanie są niemożliwe. Operacje takie jak rejestrowanie i odtwarzanie mogą być niedostępne podczas połączenia z bezprzewodową siecią LAN. Zakończ połączenie, a następnie wykonaj operację. Nie można połączyć ponownie ze smartfonem. Po zmianie ustawień lub wybraniu innego ustawienia nie można ustanowić ponownego połączenia po wybraniu tej samej nazwy sieci (SSID), nawet w przypadku tej samej kombinacji aparatu i smartfona. W takiej sytuacji usuń ustawienia połączenia z ustawień Wi-Fi w smartfonie i skonfiguruj połączenie od nowa. Jeśli aplikacja Camera Connect będzie uruchomiona podczas ponownego konfigurowania połączenia, nawiązanie połączenia może się nie udać. W takim przypadku uruchom ponownie aplikację Camera Connect. 159

160 Uwagi dotyczące funkcji bezprzewodowych Jeśli szybkość transferu spada, połączenie jest zrywane lub występują inne problemy podczas korzystania z funkcji bezprzewodowych, należy podjąć następujące działania korygujące. Lokalizacja punktu dostępu i instalacja anteny W przypadku użytkowania w pomieszczeniach zainstaluj urządzenie w pomieszczeniu, w którym korzystasz z aparatu. Ustaw urządzenie wyżej niż aparat. Zainstaluj urządzenie w taki sposób, aby między nim a aparatem nie znajdowały się osoby ani przedmioty. Zainstaluj urządzenie tak blisko aparatu, jak to tylko możliwe. Pamiętaj, że w przypadku pracy w plenerze podczas złej pogody deszcz może pochłaniać fale radiowe i przerywać połączenie. Pobliskie urządzenia elektroniczne Jeśli szybkość transferu bezprzewodowej sieci LAN spada z powodu zakłóceń powodowanych przez wymienione poniżej urządzenia elektroniczne, zaprzestań ich używania lub ustanów połączenie dalej od nich. Aparat używa bezprzewodowej sieci LAN poprzez złącze IEEE b/g/n, wykorzystując fale radiowe pasma 2,4 GHz. Z tego powodu szybkość transferu bezprzewodowej sieci LAN może spadać, jeśli w pobliżu działają urządzenia Bluetooth, kuchenki mikrofalowe, telefony bezprzewodowe, mikrofony lub podobne urządzenia działające w tym samym paśmie. Jeśli w pobliżu jest używane urządzenie bezprzewodowe wykorzystujące to samo pasmo częstotliwości co aparat, szybkość transferu będzie niższa. Uwagi dotyczące używania wielu aparatów W przypadku łączenia wielu aparatów z punktem dostępu sprawdź, czy adresy IP aparatów są różne. Po podłączeniu wielu aparatów do punktu dostępu szybkość transferu spada. W przypadku używania wielu punktów dostępu IEEE b/g/n (pasmo 2,4 GHz) pozostaw przerwę czterech kanałów między każdym kanałem bezprzewodowej sieci LAN, aby zredukować zakłócenia fal radiowych. Przykład: stosuj kanały 1, 6 i 11, kanały 2 i 7 lub kanały 3 i

161 Uwagi dotyczące funkcji bezprzewodowych Zabezpieczenia Jeżeli ustawienia zabezpieczeń nie zostały prawidłowo skonfigurowane, mogą wystąpić następujące problemy. Przechwytywanie i analizowanie transmisji Nieuczciwe osoby mogą monitorować transmisję w ramach bezprzewodowej sieci LAN i podejmować próby pozyskania wysyłanych przez Ciebie danych. Nieuprawniony dostęp do sieci Nieuczciwe osoby mogą uzyskiwać nieuprawniony dostęp do używanej przez Ciebie sieci w celu dokonania kradzieży, modyfikacji albo zniszczenia danych. Istnieje także ryzyko wystąpienia innych rodzajów nieuprawnionego dostępu, takich jak podszywanie się (przyjęcie tożsamości w celu uzyskania nieuprawnionego dostępu do danych) czy ataki typu springboard (uzyskanie nieuprawnionego dostępu do sieci, która odtąd służy do tuszowania śladów ataków na inne systemy). Aby uniknąć tego typu problemów, zawsze kompleksowo zabezpieczaj swoją sieć. Używanie karty Eye-Fi Jeśli w pozycji [Wi-Fi/NFC] wybrano opcję [Włącz], transfer obrazów za pomocą karty Eye-Fi jest wyłączony. 161

162 Sprawdzanie nastaw sieciowych Windows Otwórz program [Wiersz polecenia], a następnie wprowadź komendę ipconfig/all i naciśnij klawisz <Enter>. Zostanie wyświetlony adres IP przydzielony do komputera, a także informacje na temat maski podsieci, bramy oraz serwera DNS. Mac OS W przypadku systemu Mac OS X otwórz aplikację [Terminal], wpisz polecenie ifconfig -a i naciśnij klawisz <Return>. Przydzielone do komputera adresy IP są widoczne w pozycji [en0] obok [inet]. Są one wyświetlane w formacie ***.***.***.***. * Informacje na temat aplikacji [Terminal] znajdują się w plikach pomocy systemu Mac OS X. Aby zapobiec używaniu tego samego adresu IP przez komputer i inne urządzenia w sieci, zmień skrajny prawy numer podczas konfiguracji adresu IP przydzielonego aparatowi w procedurach opisanych na stronie 166. Przykład:

163 20 Informacje pomocnicze 163

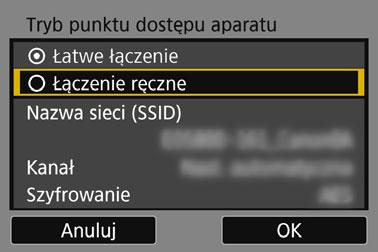

164 Ręczne ustawianie sieci Skonfiguruj ustawienia sieciowe trybu punktu dostępu aparatu ręcznie. Skonfiguruj opcje [Nazwa sieci (SSID)], [Nastawa kanału] i [Nastawy szyfrowania] na każdym z wyświetlonych ekranów Wybierz pozycję [Łączenie ręczne]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wprowadź nazwę sieci (SSID). Do wpisywania znaków użyj wirtualnej klawiatury (str. 16). Po zakończeniu naciśnij przycisk <M>. Wybierz żądaną nastawę kanału. Aby określić ustawienia ręcznie, wybierz pozycję [Nast. ręczna], a następnie obróć pokrętło <6>. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. 164

165 Ręczne ustawianie sieci 4 Wybierz żądaną nastawę szyfrowania. W pozycji szyfrowania wybierz opcję [AES]. Wybierz pozycję [OK] i naciśnij przycisk <0>. Po wybraniu opcji [AES] zostanie wyświetlona wirtualna klawiatura (str. 16). Wprowadź klucz szyfrowania złożony z ośmiu znaków, a następnie naciśnij przycisk <M>. Zostanie wyświetlona ustawiona nazwa sieci (SSID) i klucz szyfrowania. Informacje o dalszych czynnościach można znaleźć wczęści Łatwe łączenie (str. 25). 165

166 Ręczne ustawianie adresu IP Skonfiguruj ustawienia adresu IP ręcznie. Zakres wyświetlanych pozycji zależy od funkcji Wi-Fi. 1 2 Wybierz pozycję [Nastawy ręczne]. Wybierz opcję [OK] i naciśnij przycisk <0>, aby przejść do następnego ekranu. Wybierz pozycję, która ma być ustawiona. Wybierz pozycję i naciśnij przycisk <0>. Zostanie wyświetlony ekran wprowadzania liczb. Aby używać bramy, wybierz opcję [Włącz], wybierz opcję [Adres], a następnie naciśnij przycisk <0> Wprowadź żądane wartości. Obróć pokrętło <6>, aby przesunąć pozycję wprowadzania w górnym obszarze, a następnie obróć pokrętło <5>, aby wybrać liczbę. Naciśnij przycisk <0>, aby wprowadzić wybraną liczbę. Aby ustawić wprowadzone wartości iwrócić do ekranu wyświetlanego w punkcie 2, naciśnij przycisk <M>.

167 4 Ręczne ustawianie adresu IP Wybierz opcję [OK]. Po ustawieniu wymaganych pozycji wybierz opcję [OK] i naciśnij przycisk <0>. Zostanie wyświetlony ekran ustawień funkcji Wi-Fi. Jeśli nie wiesz, co wprowadzić, zapoznaj się zczęścią Sprawdzanie nastaw sieciowych (str. 162) lub zapytaj o to administratora sieci lub inną osobę znającą się na sieci. 167

168 Dane techniczne 9Łączność bezprzewodowa Zgodność ze standardami: IEEE b/g/n Metoda transmisji: Modulacja DS-SS (IEEE b) Modulacja OFDM (IEEE g/n) Zasięg transmisji: Około 15 m * W przypadku podłączenia do smartfona * Bez przeszkód między wysyłającymi i odbierającymi antenami i bez zakłóceń radiowych Częstotliwość przesyłania (częstotliwość środkowa): Metoda połączenia: Zabezpieczenia: Połączenie NFC: 168 Częstotliwość od 2412 do 2462 MHz Kanały od 1 do 11 kan. Tryb punktu dostępu aparatu, infrastruktura* *Obsługiwana funkcja Wi-Fi Protected Setup Metoda uwierzytelniania: System otwarty, Klucz wspólny, WPA/WPA2-PSK Szyfrowanie: WEP, TKIP, AES Do komunikacji ze smartfonami lub podłączania stacji Connect Station 9Funkcje Wi-Fi Podłączanie do Obrazy mogą być wyświetlane, obsługiwane i odbierane smartfonów: za pomocą smartfona. Dostępne zdalne wyzwalanie aparatu za pomocą smartfona. Obrazy można przesyłać do smartfona. Przesyłanie obrazów Przesyłanie jednego obrazu, przesyłanie wybranych między aparatami: obrazów, Przesyłanie obrazów po zmianie rozmiaru Podłączanie do Można wysyłać i zapisywać obrazy w stacji Connect stacji Connect Station: Station. Zdalna obsługa za pomocą Z funkcji zdalne wyzwalanie i wyświetlania obrazów programu EOS Utility: programu EOS Utility można korzystać bezprzewodowo. Drukowanie na Obrazy można wysyłać do drukarki obsługującej drukarkach Wi-Fi: łączność Wi-Fi. Oglądanie obrazów za pomocą odtwarzacza Obrazy można wyświetlać w zgodnym z DLNA multimedialnego: odtwarzaczu multimedialnym. Wysyłanie obrazów do Obrazy z aparatu lub łącza do obrazów można wysłać do usługi internetowej: zarejestrowanych usług internetowych. Wszystkie powyższe dane bazują na standardach testowania firmy Canon.

169 Zalecenia dotyczące funkcji Wi-Fi (bezprzewodowa sieć LAN) 9 Kraje i regiony, w których dozwolone jest korzystanie z bezprzewodowej sieci LAN Korzystanie z bezprzewodowej sieci LAN podlega ograniczeniom w niektórych krajach i regionach, a nielegalne użytkowanie może być karalne na mocy prawa krajowego lub lokalnego. Aby uniknąć naruszeń przepisów dotyczących bezprzewodowych sieci LAN, odwiedź witrynę firmy Canon i sprawdź, gdzie korzystanie z funkcji jest dozwolone. Należy pamiętać, że firma Canon nie ponosi odpowiedzialności za problemy spowodowane korzystaniem z bezprzewodowej sieci LAN w innych krajach i regionach. 9Numer modelu EOS 80D (W): DS (model z modułem WLAN: ES200) 169
