1 KATALOG 2018 KOMPONENTY INERCJALNE rozwiązania SPAN firmy NovAtel (Kanada) GPS.PL ul. Truszkowskiego 30D/ Kraków tel. (012) fax (012) Centrum Technik Nawigacji

2 o firmie NovAtel Kanadyjska firma NovAtel produkuje szeroką gamę wysokiej jakości komponentów GNSS, które trafiają w różne przedziały ceny i wymagań. Odbiorniki NovAtel znane są z solidnej konstrukcji, przejrzystego języka komend oraz łatwości konfiguracji. NovAtel to jeden z niewielu podmiotów na rynku GNSS który prowadzi własne badania w zakresie algorytmów GNSS, RTK i INS i tworzy unikalne rozwiązania na poziomie układów scalonych. dlaczego w GPS.PL? GPS.PL jest wyłącznym dystrybutorem NovAtel w Polsce. Dysponujemy 15-letnim doświadczeniem z zakresu GNSS i technologii inercjalnej. Dostarczyliśmy i wspieramy ponad 1000 precyzyjnych odbiorników RTK/GNSS. na etapie zakupu obsługa posprzedażna Centrum Technik Lokalizacji GNSS i Orientacji INS/3D serwis - sprzęt do testowania - konsultacja przy wyborze modelu - dostawa kurierem na koszt GPS.PL - możliwość szkolenia - wsparcie techniczne - sprzęt zamienny na czas naprawy (wybr. modele) - okresowe przeglądy techniczne - szybkie diagnozy w serwisie GPS.PL - pośrednictwo w naprawach gwarancyjnych

3 Spis treści Zestawy SPAN z jednostkami MEMS INS... 6 SPAN-E... 6 SPAN-M... 7 Zestawy SPAN z jednostkami FOG INS... 8 SPAN SPAN-ISA... 9

4 (BSL). pewny sukces klienta Oferta NovAtela obejmuje zarówno precyzyjne komponenty dla integratorów (karty GNSS OEM, anteny, oprogramowanie), jak i gotowe rozwiązania pomiarowe i nawigacyjne. Solidnej ofercie towarzyszy wzorcowe dla branży wsparcie techniczne. innowacje W NovAtel tworzy własne unikalne Intellectual Property, często opatentowane w postaci funkcjonalności odbiorników i jednostek inercjalnych. Przykłady: ALIGN - śledzenie azymutu i nachylenia 2 anten GLIDE - algorytm wygładzania w jeździe równoległej TerraStar - globalny satelitarny system korekt SteadyLine - stabilizacja pozycji podczas nawigacji Interference Mitigation - filtrowanie jammingu GPS SPAN - ścisła integracja GNSS i INS Span Heave - wygaszanie efektu falowania w SPAN stabilność właścicielska Firma NovAtel została założona w roku 1992 przy Uniwerstytecie w Calgary. Po wielu latach rozwoju weszła w skład grupy technologicznej HEXAGON. inne firmy w portfolio Hexagon: InterGraph Leica Geosystems MicroSurvey AntCom Veripos TerraStar (BSL).

5 skalowalna linia produktów OEM Konstruktor znajdzie w ofercie NovAtel szeroki asortyment odbiorników (od kart GNSS dl urządzeń mobilnych do odbiorników referencyjnych) oraz anten (ponad 1000 modeli Antcom). Ofertę uzupełniają inercjalne jednostki IMU, oprogramowanie do post-processingu i korekty satelitarne o zasięgu prawie globalnym. satelitarne korekty dla odbiotników NovAtel System TerraStar dostarcza korekt 40 cm (wersja -L) lub 4 cm (wersja C) w technologii L-Band (analogicznej do telewizji satelitarnej). Oferujemy abonamenty. parametry: rodzaje abonalmentów: - zasięg prawie globalny (patrz mapa) - dokładność wersji -L: 40 cm - dokładność wersji -C: 4 cm - regionalny (Polska) - globalny - lądowy, przybrzeżny, morski, lotniczy - 3, 6, 12 i 36 m-cy. software do post-processingu danych GNSS i INS Oferujemy oprogramowanie NovAtel Waypoint do post-processingu danych GNSS i INS. Pakiet GrafNav/GrafNet Pakiet Inertial Explorer - post-processing statyczny i kinematyczny - post-processing z ruchomą stacją bazową - post-processing Precise Point Positioning - post-processing danych INS i GNSS wspólnie - przetwarzanie z odwróconą strzałką czasu - eksport od Google Earth

6 SPAN-E SPAN-E1 to układ SPAN (Synchronous Position Attitude and Navigation) oparty na nowej generacji odbiorników GNSS firmy NovAtel (OEM7) oraz IMU MEMS firmy Epson. Ścisła integracja GNSS i IMU INS pozwala na ciągłe pozycjonowanie ze stałą dokładnością RTK pomimo chwilowych zaników sygnały GNSS. Zestawy SPAN z jednostkami MEMS INS. SPAN-E. wyróżniki kluczowe zalety zastosowania dane techniczne - nowa technologia: (OEM7) - 16 GB pamięci wewnętrznej na obserwacje - niska waga (ok. 500 gram) - brak ograniczeń eksportowych - wysoki stopień integracji (w jednej obudowie) - OEM7: odbiór 555 kanałów GNSS - OEM7: odbiór korekt L-Band 4 cm (globalnie) - OEM7: algorytm wykrywania interferencji - kompletny system nawigacyjny/pomiarowy - dokładność nawet 1 cm dzięki RTK (4 cm z L-Band) - zdolność do pracy przy chwilowym zaniku GPS - łatwy w integracji (naśladuje odbiornik GPS NMEA) - systemy Mobile Mapping, LiDAR - UAV, roboty lądowe - krytyczne systemy nawigacyjne waga: 510 g dokładność autonomiczna: 1,5 m RMS dokładność EGNOS: < 60 cm RMS dokładność TerraStar-C: < 4 cm RMS dokładność RTK: 1 cm + 1 ppm RMS WiFi, USB, RS-232, RS-422, CAN, Ethernet tempo pozycjonowania: 20 Hz (INS: 200 Hz) dokładność po 10 sek. zaniku GNSS: 35 cm Gyro ang. random walk: 0.1 deg/ hr opcja: pakiet do post-processingu Inertial Explorer Optymalny do systemów LiDAR i Mobile Mapping wewnętrzne EPSON IMU G320. SPAN dla Mobile Mapping

7 SPAN-M SPAN-E1 to układ SPAN (Synchronous Position Attitude and Navigation) oparty na nowej generacji odbiorników GNSS firmy NovAtel (OEM7) oraz IMU MEMS firmy Litef. Ścisła integracja GNSS i IMU INS pozwala na ciągłe pozycjonowanie ze stałą dokładnością RTK pomimo chwilowych zaników sygnały GNSS. IMU Litef μimu-ic to tzw. "ultra-mems", zbliżone parametrami do IMU FOG, ale tańsze i trwalsze. SPAN-M. wyróżniki kluczowe zalety zastosowania dane techniczne - nowa technologia: (OEM7) - 16 GB pamięci wewnętrznej na obserwacje - precyzja μimu-ic prawie jak FOG - brak ograniczeń eksportowych - OEM7: odbiór 555 kanałów GNSS - OEM7: odbiór korekt L-Band 4 cm (globalnie) - OEM7: algorytm wykrywania interferencji - kompletny system nawigacyjny/pomiarowy - dokładność nawet 1 cm dzięki RTK (4 cm z L-Band) - zdolność do pracy przy chwilowym zaniku GPS - łatwy w integracji (naśladuje odbiornik GPS NMEA) - systemy Mobile Mapping, LiDAR - roboty lądowe - krytyczne systemy nawigacyjne i pomiarowe waga (PwrPak7 + IMU): ok g dokładność autonomiczna: 1,5 m RMS dokładność EGNOS: < 60 cm RMS dokładność TerraStar-C: < 4 cm RMS dokładność RTK: 1 cm + 1 ppm RMS WiFi, USB, RS-232, RS-422, CAN, Ethernet tempo pozycjonowania: 20 Hz (INS: 200 Hz) dokładność po 10 sek. zaniku GNSS: 16 cm Gyro ang. random walk: <0.3 deg/ hr opcja: pakiet do post-processingu Inertial Explorer Optymalny do systemów LiDAR i Mobile Mapping. Do trudnych warunków odbioru (długie tunele itp.). Linia biała: GPS / linia fioletowa: SPAN. korzyści integracji GNSS+INS

8 SPAN-1750 SPAN-1750 to układ SPAN (Synchronous Position Attitude and Navigation) oparty na nowej generacji odbiorników GNSS firmy NovAtel (OEM7) oraz IMU FOG firmy KVH. Ścisła integracja GNSS i IMU INS pozwala na ciągłe pozycjonowanie ze stałą dokładnością RTK pomimo chwilowych zaników sygnały GNSS. IMU KVH 1750 posiada żyroskopy FOG, dzięki którym stabilnie pracuje także przy niewielkiej dynamice ruchów. Zestawy SPAN z jednostkami FOG INS. SPAN wyróżniki kluczowe zalety zastosowania dane techniczne - nowa technologia: (OEM7) - 16 GB pamięci wewnętrznej na obserwacje - precyzja technologii FOG - brak ograniczeń eksportowych - OEM7: odbiór 555 kanałów GNSS - OEM7: odbiór korekt L-Band 4 cm (globalnie) - OEM7: algorytm wykrywania interferencji - kompletny system nawigacyjny/pomiarowy - dokładność nawet 1 cm dzięki RTK (4 cm z L-Band) - zdolność do pracy RTK przy zaniku GPS - łatwy w integracji (naśladuje odbiornik GPS NMEA) - systemy Mobile Mapping, LiDAR, fotogrametria, - roboty lądowe, - pomiary i nawigacja w warunkach statycznych, - równoczesna nawigacja i stabilizacja. waga (PwrPak7 + IMU): ok g dokładność autonomiczna: 1,5 m RMS dokładność EGNOS: < 60 cm RMS dokładność TerraStar-C: < 4 cm RMS dokładność RTK: 1 cm + 1 ppm RMS WiFi, USB, RS-232, RS-422, CAN, Ethernet tempo pozycjonowania: 20 Hz (INS: 200 Hz) dokładność po 10 sek. zaniku GNSS: 13 cm Gyro ang. random walk: <0.012 deg/ hr opcja: pakiet do post-processingu Inertial Explorer Polecamy do scenariuszy z długim, całkowitym zanikiem GNSS. SPAN: pozycjonowanie w tunelu.

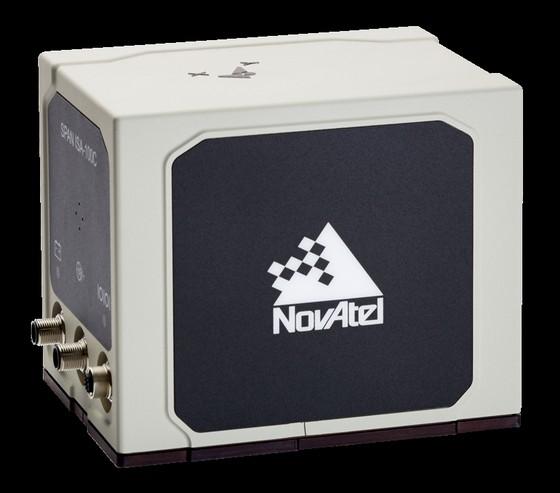

9 SPAN-ISA SPAN-ISA to układ SPAN (Synchronous Position Attitude and Navigation) oparty na nowej generacji odbiorników GNSS firmy NovAtel (OEM7) oraz IMU FOG ISA-100C firmy Litef. Ścisła integracja GNSS i IMU INS pozwala na ciągłe pozycjonowanie ze stałą dokładnością RTK pomimo chwilowych zaników sygnały GNSS. IMU ISA ze względu na swoją dokładność i cenę jest predysponowane do zastosować w hydrografii, fotogrametrii i pomiarach kolejowych. SPAN-ISA. wyróżniki kluczowe zalety zastosowania dane techniczne - nowa technologia: (OEM7) - 16 GB pamięci wewnętrznej na obserwacje - precyzja technologii FOG - brak ograniczeń eksportowych - Near Navigation Class, mimo to nie objęte ITAR - najdokładniejsze IMU nieobjęte kontrolą ITAR - OEM7: odbiór 555 kanałów GNSS - OEM7: odbiór korekt L-Band 4 cm (globalnie) - OEM7: algorytm wykrywania interferencji - kompletny system nawigacyjny/pomiarowy - dokładność nawet 1 cm dzięki RTK (4 cm z L-Band) - zdolność do pracy RTK przy zaniku GPS - łatwy w integracji (naśladuje odbiornik GPS NMEA) - krytyczne systemy nawigacyjne i pomiarowe - systemy fotogrametryczne - pomiary kolejowe waga (PwrPak7 + IMU): ok g dokładność autonomiczna: 1,5 m RMS dokładność EGNOS: < 60 cm RMS dokładność TerraStar-C: < 4 cm RMS dokładność RTK: 1 cm + 1 ppm RMS WiFi, USB, RS-232, RS-422, CAN, Ethernet tempo pozycjonowania: 20 Hz (INS: 200 Hz) dokładność po 10 sek. zaniku GNSS: 7 cm Gyro ang. random walk: <0.012 deg/ hr opcja: pakiet do post-processingu Inertial Explorer aplikacja Inertial Explorer

10

11

12

13

14

15 wybrani klienci GPS.PL 300 firm geodezyjnych Flytronic TOMTOM B.V. WB Electronic PZL EADS Mielec Lasy Państwowe PZL Świdnik PITRADWAR AeroGryf Szczecin WROGEO Alstom Kopalnia Bogdanka LOTOS Petrobaltic Akademia Marynarki Wojennej PGNiG WAT Geofizyka Toruń AWF Gorzów PIAP Politechnika Warszawska Zakłady Mechaniczne Tarnów Politechnika Rzeszowska ITWL Politechnika Łódzka IMGW Politechnika Śląska
