1 KATALOG 2018 KOMPONENTY INERCJALNE rozwiązania firmy KVH (USA) GPS.PL ul. Truszkowskiego 30D/ Kraków tel. (012) fax (012) Centrum Technik Lokalizacji GNSS i Orientacji INS/3D

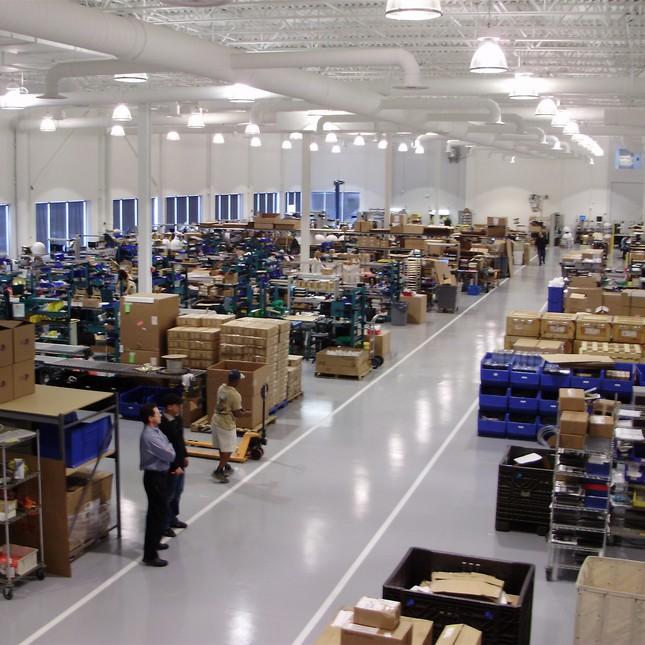

o firmie KVH KVH jest uznanym producentem światłowodowych (FOG) żyrokompasów i jednostek IMU.

siedzibą KVH jest Middletown w stanie Rhode Island (USA).

własne światłowody, i wykorzystują opatentowane algorytmy DSP (Digital Signal Processing).

Jesteśmy wyłącznym dystrybutorem rozwiązań KVH w Polsce.

Dostarczyliśmy i wspieramy setki precyzyjnych jednostek IMU.

2 o firmie KVH KVH jest uznanym producentem światłowodowych (FOG) żyrokompasów i jednostek IMU. Firma jest autonomiczna dzięki własnej wytwórni światłowodów.siedzibą KVH jest Middletown w stanie Rhode Island (USA). KVH skupia się na samowystarczalności i innowacyjności: jej produkty inercjalne sa produkowane w oparciu o własne światłowody, i wykorzystują opatentowane algorytmy DSP (Digital Signal Processing). Oferują doskonały stosunek dokładności do ceny. dlaczego w GPS.PL? Jesteśmy wyłącznym dystrybutorem rozwiązań KVH w Polsce. Dysponujemy 20-letnim doświadczeniem z zakresu technologii inercjalnej i GNSS. Dostarczyliśmy i wspieramy setki precyzyjnych jednostek IMU. na etapie zakupu obsługa posprzedażna Centrum Technik Lokalizacji GNSS i Orientacji INS/3D serwis - konsultacja i wyborze modelu - konsultacje z inżynierami aplikacyjnymi imar - dostawa kurierem na koszt GPS.PL - możliwość szkolenia (w siedzibie GPS.PL) - wsparcie techniczne - okresowe przeglądy techniczne - szybkie diagnozy w serwisie GPS.PL - pośrednictwo w naprawach gwarancyjnych i pogw.

3 Spis treści Żyroskopy FOG... 4 Seria żyroskopów DSP 3x Żyroskop FOG DSP Żyroskop FOG DSP Żyroskop FOG DSP Jednostki IMU FOG... 8 Ekonomiczne IMU IMU Najdokładniejsze IMU Taktyczne IMU TG IMU zintegrowane z RTK, z algorytmem Dead-Reckoning Pakiet Development Kit dla IMU KVH... 13

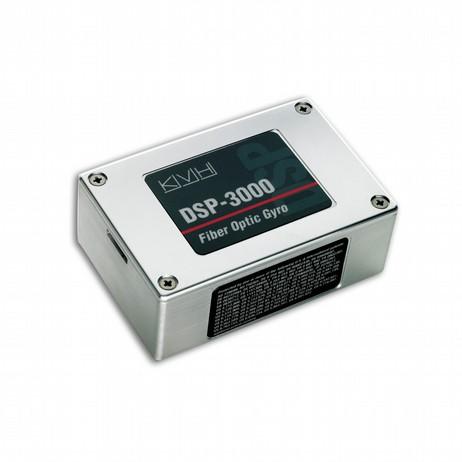

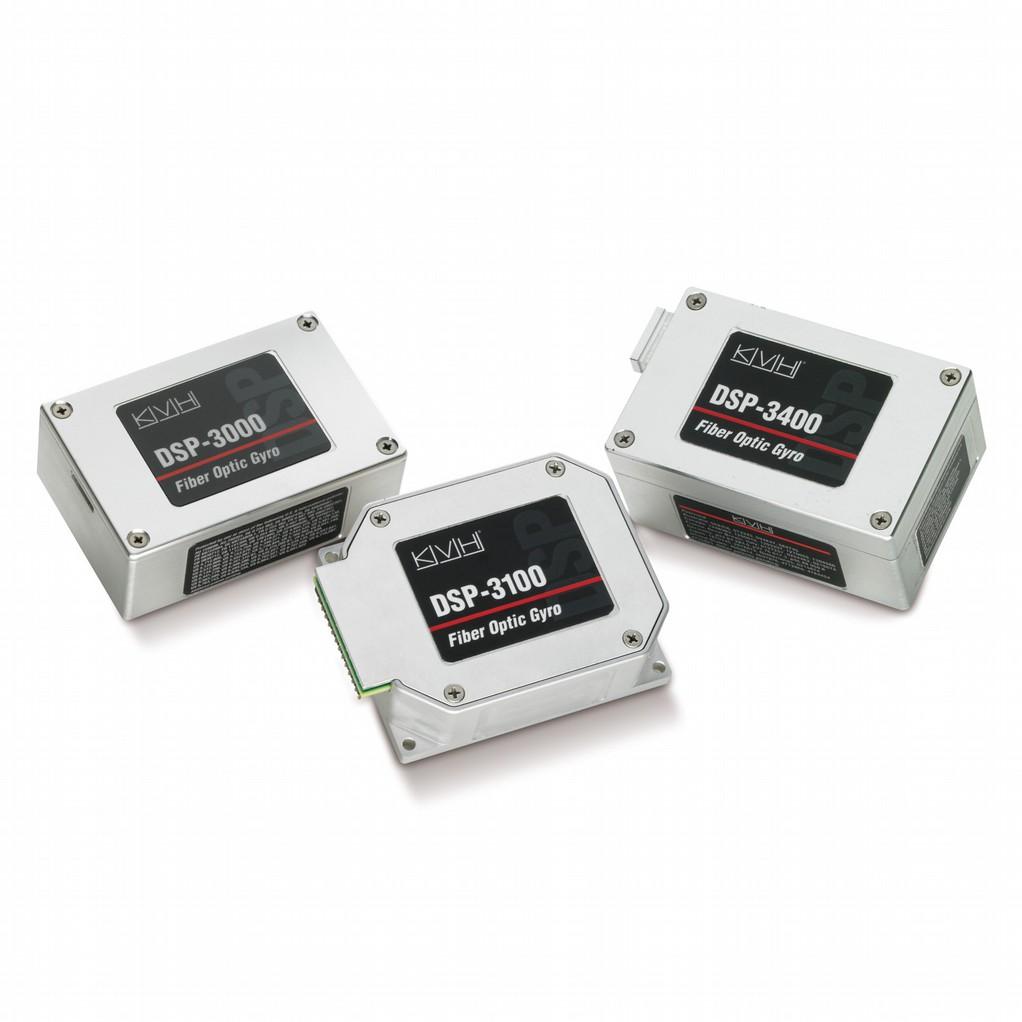

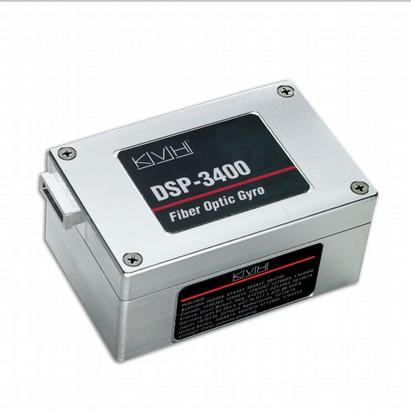

DSP 3x00 Seria trzech precyzyjnych żyroskopów 1-osiowych FOG - przystosowanych do modularnego

Dzięki sprawdzonej technologii FiberOptic Gyro są bardzo stabilne w zmiennych temperaturach i

- stosunkowo niska cena - wysoka dokładność - duży zakres temperatur: -40 do +75 st.

4 DSP 3x00 Seria trzech precyzyjnych żyroskopów 1-osiowych FOG - przystosowanych do modularnego łączenia w konfiguracje 1, 2 lub 3-osiowe. Dzięki sprawdzonej technologii FiberOptic Gyro są bardzo stabilne w zmiennych temperaturach i odporne na błędy zasilania. Żyroskopy FOG. Seria żyroskopów DSP 3x00. - stosunkowo niska cena - wysoka dokładność - duży zakres temperatur: -40 do +75 st. C - kontrola maszyn wymiary: 24 x 22 x 3 mm Bias Instability (25 C): 1 /hr, 1σ Angle Random Walk (25 C): / hr RS-422, 1000 Hz (model DSP-1000: RS-232) czas realizacji zamówienia: ok. 4 tygodni

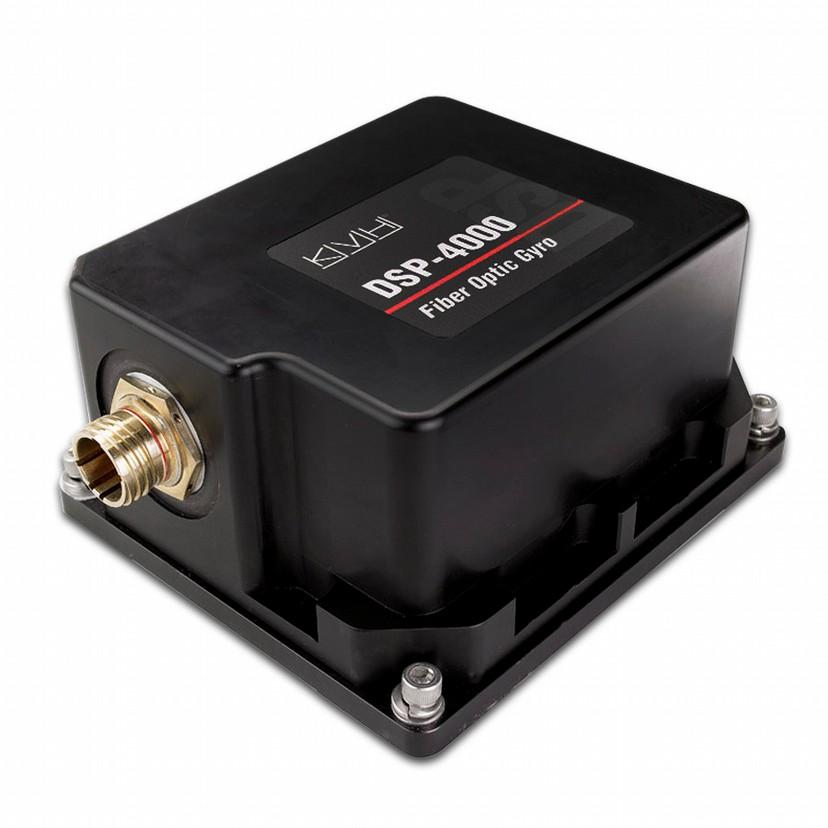

DSP 4000 KVH DSP-4000 jest precyzyjną alternatywą dla starych, mechanicznych żyroskopów w systemach uzbrojenia i cywilnych.

Aplikacje tego urządzenia to kontrola kątów, stabilizacja dla systemów wieżowych, antenowych i optoelektronicznych. Żyroskop FOG DSP-4000.

integracja zamiast mechanicznego żyra - duża dokładność - kontrola kątów wymiary: 162.6 mm L x 144.8 mm W x 83.

5 DSP 4000 KVH DSP-4000 jest precyzyjną alternatywą dla starych, mechanicznych żyroskopów w systemach uzbrojenia i cywilnych. W pełni światłowodowa konstrukcja zapewnia niezawodność, odporność na wibracje i przyspieszenia. Aplikacje tego urządzenia to kontrola kątów, stabilizacja dla systemów wieżowych, antenowych i optoelektronicznych. Żyroskop FOG DSP niewielkie wymiary jak na FOG 2-osiowy - eksport danych analogowo lub RS militarne złącza - wytrzymały na wibracje wystrzału - łatwa integracja zamiast mechanicznego żyra - duża dokładność - kontrola kątów wymiary: mm L x mm W x 83.8 mm H Bias Instability (25 C): 1 /hr, 1σ digital Angle Random Walk (25 C): / hr ( 4 /hr/ Hz) RS-422, analog (±10 VDC differential) czas realizacji zamówienia: ok. 4 tygodni Żyroskop objęty ograniczeniami ITAR. potencjalne DSP 4000

DSP-1750 Skalowalne żyro FOG (1-2 osie). Dokładność i stabilność tego modułowego żyroskopu jest wysoka nawet jak na technologię FOG.

łączenia sensorów dla uzyskania rozwiązania 1- lub 2-osiowego. Żyroskop FOG DSP-1750.

013 / hr - opcja: z izolacją magnetyczną - układy nawigacyjne - układy pomiaru kątów (kontrola maszyn) Bias Instability (25 C): 0.

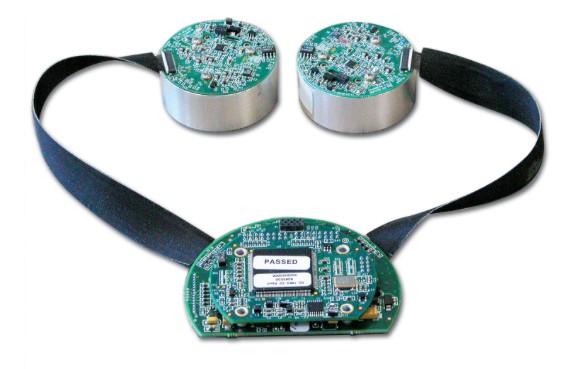

6 DSP-1750 Skalowalne żyro FOG (1-2 osie). Dokładność i stabilność tego modułowego żyroskopu jest wysoka nawet jak na technologię FOG. Skalowalność oznacza 1) możliwość wykorzystania ograniczonych przestrzeni przez odrębną instalacją DSP od sensora żyroskopu, 2) możliwość łączenia sensorów dla uzyskania rozwiązania 1- lub 2-osiowego. Żyroskop FOG DSP skalowalność (1- lub 2 osie) - kompaktowe rozmiary - super- cienki światłowód E-Core ThinFiber - Angle random walk: / hr - opcja: z izolacją magnetyczną - układy nawigacyjne - układy pomiaru kątów (kontrola maszyn) Bias Instability (25 C): 0.1 /hr, 1σ Angle Random Walk (25 C): / hr Data Rate: 1000 Hz standard lub 1800 Hz high rate zużycie energii: 4 W (max), < 3 W (typical) czas realizacji zamówienia: ok. 7 tygodni wersja 2-osiowa żyroskop FOG wersja 1-osiowa

- skalowalność (1, 2 lub 3 osie) - kompaktowe rozmiary - super- cienki światłowód E-Core ThinFiber - niski Bias Stability: 0.

7 DSP-1760 Skalowalne żyro FOG (1-3 osie). DSP-1760 pozwala na wybór 1-, 2- lub 3-osiowego układu zarówno w obudowie jak i w wersji OEM do integracji. Żyroskopy klasy nawigacyjnej - jednak nie objęte kontrolą ITAR. Żyroskop FOG DSP skalowalność (1, 2 lub 3 osie) - kompaktowe rozmiary - super- cienki światłowód E-Core ThinFiber - niski Bias Stability: 0.05 /hr - dostępny w 9-ciu konfiguracjach - układy nawigacyjne - układy pomiaru kątów (kontrola maszyn) Bias Instability (25 C): 1 /hr, 1σ Angle Random Walk (25 C): / hr, Data Rate: Hz (wersja OEM) zużycie energii: 6 W (max, 3-axis). czas realizacji zamówienia: ok. 7 tygodni wersja bez obudowy wersja w obudowie Development Kit

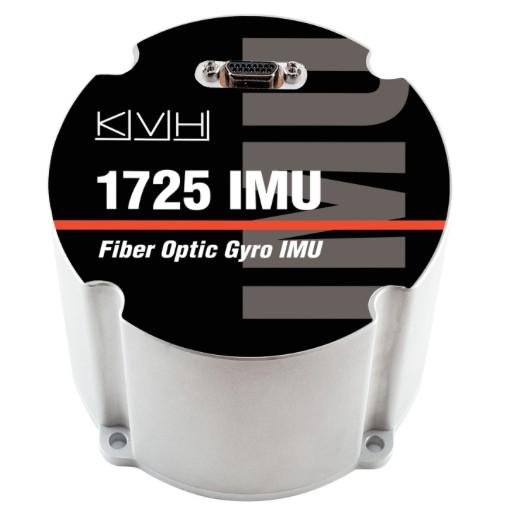

IMU 1725 IMU FOG konkurujące ceną z MEMS. Ta jednostka IMU o dokładności 4 /hr używa tych samych komponentów sprzętowych co wersja 1750 IMU ale mniej wydajnego algorytmu - ale za dużo niższą cenę.

8 IMU 1725 IMU FOG konkurujące ceną z MEMS. Ta jednostka IMU o dokładności 4 /hr używa tych samych komponentów sprzętowych co wersja 1750 IMU ale mniej wydajnego algorytmu - ale za dużo niższą cenę. Jest przez to bardzo konkurencyjna w stosunku do najwyższej klasy jednostek MEMS. Jednostki IMU FOG. Ekonomiczne IMU niska cena jak na IMU FOG - Development Kit gratis przy pierwszym zakupie - doskonały stosunek jakość/cena - układy nawigacyjne wymiary: 88,9 x 73,7 mm, waga: 0,7 kg Input rate: ±490 /sec Bias Instability (25 C) 0.1 /hr, 1σ Scale Factor vs. Temp. ( 1 C/min): 300 ppm, 1σ Angle Random Walk (25 C): 1 /hr/ Hz Accelerometer Bias Instability: 0.1 mg, 1σ czas realizacji zamówienia: ok. 7 tygodni dysponujemy jednostką testową Development Kit gratis przy pierwszym zakupie Udostępniamy to IMU do testowania. wymiary Deverlopment Kit

9 IMU 1750 IMU FOG 1750 oferuje doskonały stosunek jakości do ceny. Dzięki dokładności 1 /hr jednostka ta została zastosowana w wielu prestiżowych aplikacjach lądowych, lotniczych i morskich/podmorskich włącznie z konkursami agencji DARPA. IMU wysoka dokładność technologii żyra FOG - Development Kit gratis przy pierwszym zakupie - niewielkie wymiary jak na IMU FOG - niskie zużycie energii (< 5 W) - protokół transmisji RS-422, szybkość do 100 Hz - układy nawigacyjne wymiary: 88,9 x 73,7 mm, waga: 0,7 kg Input rate: ±490 /sec Bias Instability (25 C) 0.05 /hr, 1σ (typical) Scale Factor vs. Temp. ( 1 C/min): 200 ppm, 1σ Angle Random Walk (25 C): ( 0.7 /hr/ Hz Accelerometer Bias Instability: 0.05 mg, 1σ czas realizacji zamówienia: ok. 7 tygodni dysponujemy jednostką testową Udostępniamy to IMU do testowania. wymiary Deverlopment Kit

10 IMU 1775 IMU 1775 jest najdokładniejszą jednostką KVH FOG. W tej nowej konstrukcji KVH poprawiło ogólną dokładność a także zwiększyło przepustowość danych ( do 1kHz), częstotliwość próbkowania (do 5kHz) oraz zmniejszyło latencję (<500us). Najdokładniejsze IMU wysoka dokładność technologii żyra FOG - Development Kit gratis przy pierwszym zakupie - niska latencja - niewielkie wymiary jak na IMU FOG - niskie zużycie energii (< 5 W) - protokół transmisji RS-422, szybkość do 100 Hz - układy nawigacyjne wymiary: 88,9 x 73,7 mm, waga: 0,7 kg Input rate: ±490 /sec Bias Instability (25 C) 0.05 /hr, 1σ (typical) Scale Factor vs. Temp. ( 1 C/min): 100 ppm, 1σ Angle Random Walk (25 C): ( 0.7 /hr/ Hz Accelerometer Bias Instability: 0.05 mg, 1σ czas realizacji zamówienia: ok. 7 tygodni Udostępniamy to IMU do testowania. wymiary Deverlopment Kit

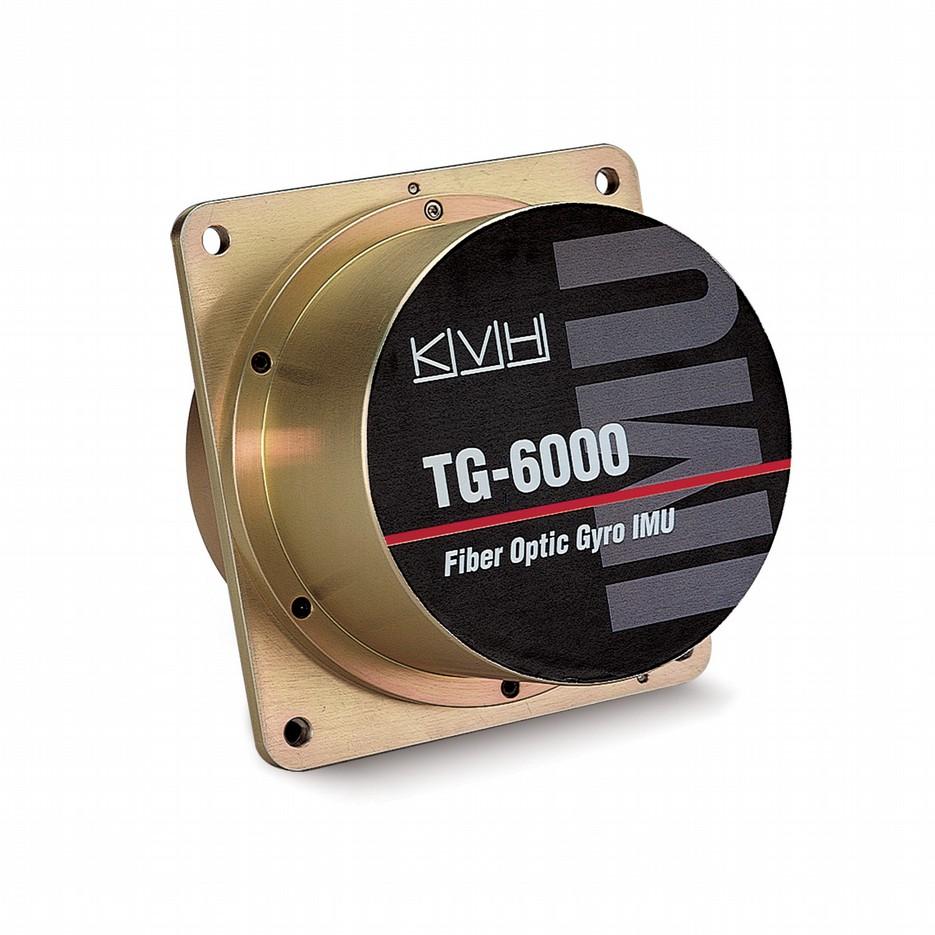

TG-6000 IMU Zaawansowane IMU do eksploatacji w warunkach dużych przeciążeń (do

- wysoka trwałość - <1 /hr bias stability - odporny na trudne warunki

podwodne UAS - systemy nawigacyjne (intgracja z GPS) - Axis Alignment Error: 0.

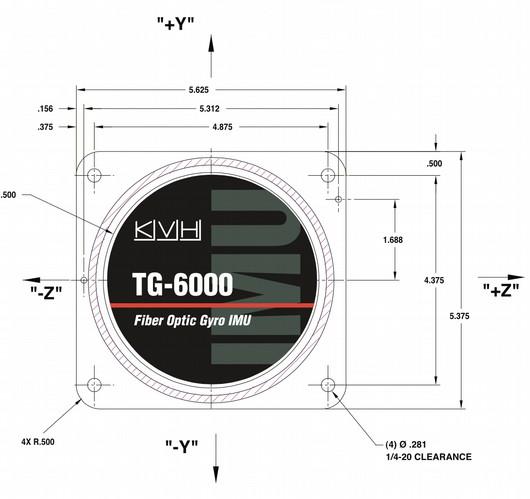

11 TG-6000 IMU Zaawansowane IMU do eksploatacji w warunkach dużych przeciążeń (do 200 G). Taktyczne IMU TG wysoka trwałość - <1 /hr bias stability - odporny na trudne warunki eksploatacji - duży MTBF - roboty wojskowe, torpedy - UAV, awionika - roboty podwodne UAS - systemy nawigacyjne (intgracja z GPS) - Axis Alignment Error: 0.2 deg max - Scale Factor Error: 0,3 % max - odporność wibracje: 8 G rms, Hz ITAR IMU objęte ograniczeniami ITAR. przykład wymiary

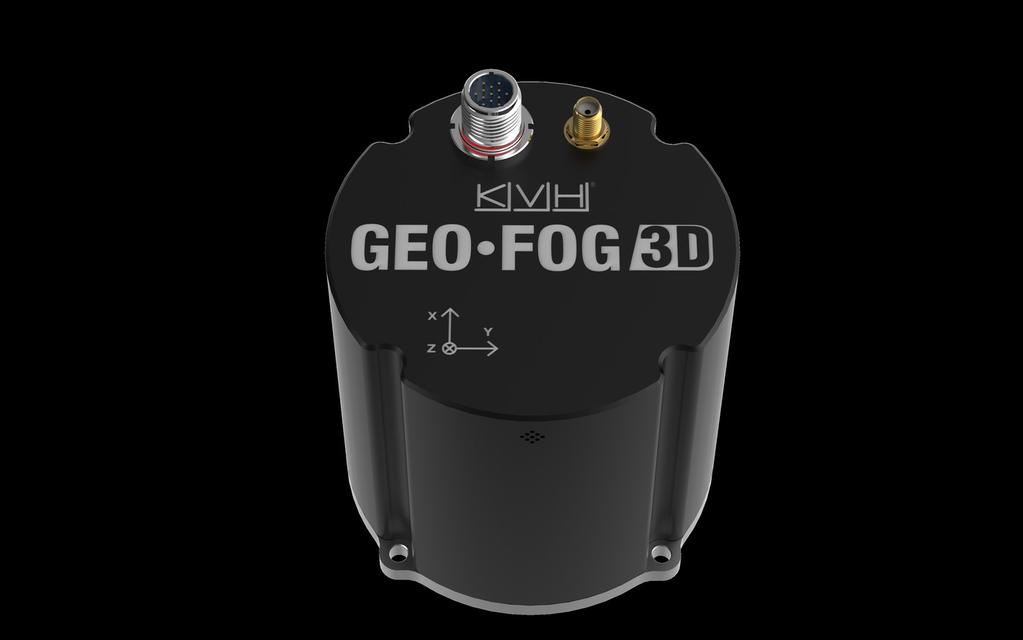

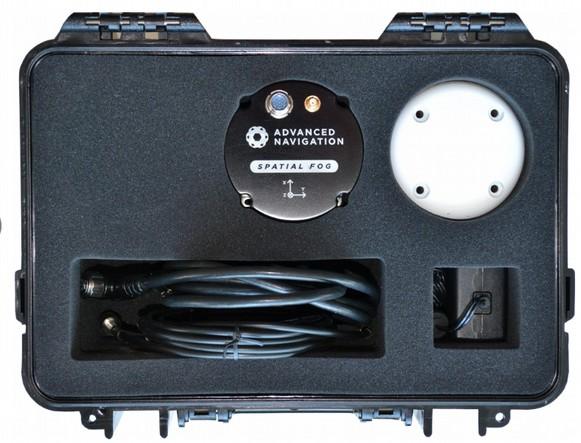

GEO FOG 3D System nawigacyjny GEO FOG używa algorytmów Sensor Fusion do uzyskania pewnej, dokładnej nawigacji dla

System zawiera 3 światłowodowe żyroskopy zintegrowane z niskoszumowymi akcelerometrami MEMS.

IMU zintegrowane z RTK, z algorytmem Dead-Reckoning.

- technologia żyrokompasów: FOG - technologia GNSSs: geodezyjny odbiornik RTK - zaawansowany filtr Kalmana - roboty

12 GEO FOG 3D System nawigacyjny GEO FOG używa algorytmów Sensor Fusion do uzyskania pewnej, dokładnej nawigacji dla szeregu wymagających typów zastosowań. System zawiera 3 światłowodowe żyroskopy zintegrowane z niskoszumowymi akcelerometrami MEMS. Dodatkowo zintegrowano 3-osiowy magnetometr, czujnik ciśnienia i 2-częstotliwościowy odbiornik GNSS z opcją RTK. IMU zintegrowane z RTK, z algorytmem Dead-Reckoning. - system nawigacyjny GNSS ze wsparciem INS -okładność nawigacji po 5 godzinach od utraty GPS: nawet < 500 m. - technologia żyrokompasów: FOG - technologia GNSSs: geodezyjny odbiornik RTK - zaawansowany filtr Kalmana - roboty wojskowe i rolnicze - UAV - roboty podwodne UAS - systemy nawigacyjne Input Rate (max): ±490 /sec Bias Instability (25 C): 0.05 /hr, 1σ dokładność autonomiczna: 0,8 m dokładność z opcją RTK: 0,008 m czas realizacji zamówienia: prosimy o kontakt wersja z 2-ma antenami GPS na pojeździe Development Kit

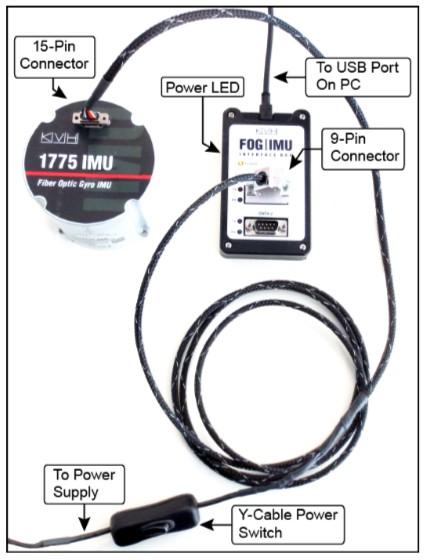

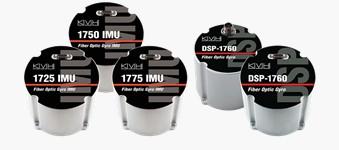

KVH Dev Kit Gratis z pierwszym zakupem IMU KVH. Kompatybilny z IMU firmy KVH: 1725, 1750, 1775 i DSP-1760.

Pozwala na szybkie prototypowanie, przyspiesza budowę systemu i upraszcza testowanie. Pakiet Development Kit dla IMU KVH.

13 KVH Dev Kit Gratis z pierwszym zakupem IMU KVH. Kompatybilny z IMU firmy KVH: 1725, 1750, 1775 i DSP Znacznie ułatwia i przyspiesza podłączenie i uruchomienie. Pozwala na szybkie prototypowanie, przyspiesza budowę systemu i upraszcza testowanie. Pakiet Development Kit dla IMU KVH. w zestawie - zasilacz - okablowanie z konektorami - oprogramowanie pod Windows - podręcznik - skraca czas uruchomienia i konfiguracji jednostki - prototypowanie - opracowanie algorytmów nawigacyjnych czas realizacji zamówienia: prosimy o kontakt kompatybilne jednostki KVH zestaw

14 wybrani klienci GPS.PL 300 firm geodezyjnych Flytronic TOMTOM B.V. WB Electronic PZL EADS Mielec Lasy Państwowe PZL S widnik PITRADWAR AeroGryf Szczecin WROGEO Alstom Kopalnia Bogdanka LOTOS Petrobaltic Akademia Marynarki Wojennej PGNiG WAT Geofizyka Toruń AWF Gorzów PIAP Politechnika Warszawska Zakłady Mechaniczne Tarnów Politechnika Rzeszowska ITWL Politechnika Łódzka IMGW Politechnika S ląska
