1 Pipeguard Micro Pipeguard Micro Pipeguard Micro to wyposażone w modem GPRS nowoczesne urządzenie stacjonarne służące do wczesnego wykrywania wilgoci w preizolowanych rurociągach ciepłowniczych. Jedną z unikalnych zalet przyrządu jest jego bardzo wysoka czułość oraz zdolność do wczesnego wykrycia wycieków medium o niskiej przewodności. Pipeguard Micro to optymalne oraz efektywne kosztowo narzędzie nadzoru, które dostarcza kompleksowych oraz dokładnych informacji na temat stanu sieci ciepłowniczych wyposażonych w miedziane druty alarmowe (system nordycki). Jak działa Pipeguard Micro Pipeguard Micro to urządzenie przeznaczone do ciągłego nadzoru sieci oraz detekcji wilgoci. Pipeguard Micro wykorzystuje najnowsze osiągnięcia w dziedzinie elektroniki do pomiaru rezystancji izolacji oraz rezystancji pętli alarmowej jak również napięcia galwanicznego. Specjalna metoda pomiaru sprawia, że długość pętli alarmowej nie ma wpływu na dokładność uzyskiwanych wartości pomiarowych. Pozwala to na łatwiejszą interpretację alarmów oraz krzywych trendu - ta sama ilości wilgoci daje zawsze taki sam rezultat. Kolejna znamienitą cechą urządzenia Pipeguard Micro jest jego zdolność do natychmiastowego przesyłania informacji o wszelkich niepożądanych zmianach zachodzących wewnątrz rurociągu. Gdy wartości pomiarowe spadną poniżej ustawionego progu, urządzenie generuje automatyczny alarm. Pipeguard Micro wysyła alarm poprzez SMS i e- mail oraz przesyła informację do oprogramowania System Pipeguard. Pełna kontrola Aby zapewnić większą wygodę pracy techników odpowiedzialnych za utrzymanie sieci, każde urządzenie Pipeguard Micro może być zdalnie kontrolowane poprzez oprogramowanie System Pipeguard lub poprzez proste komendy SMS. System Pipeguard daje również możliwość modyfikowania oraz dostosowania progów alarmowych dla każdego instrumentu Pipeguard. Dodatkowo, automatyczny zapis wszystkich pomiarów daje możliwość otrzymania pełnego obrazu każdej nadzorowanej sekcji alarmowej (włączając trendy oraz sezonowe fluktuacje wartości pomiarowych).

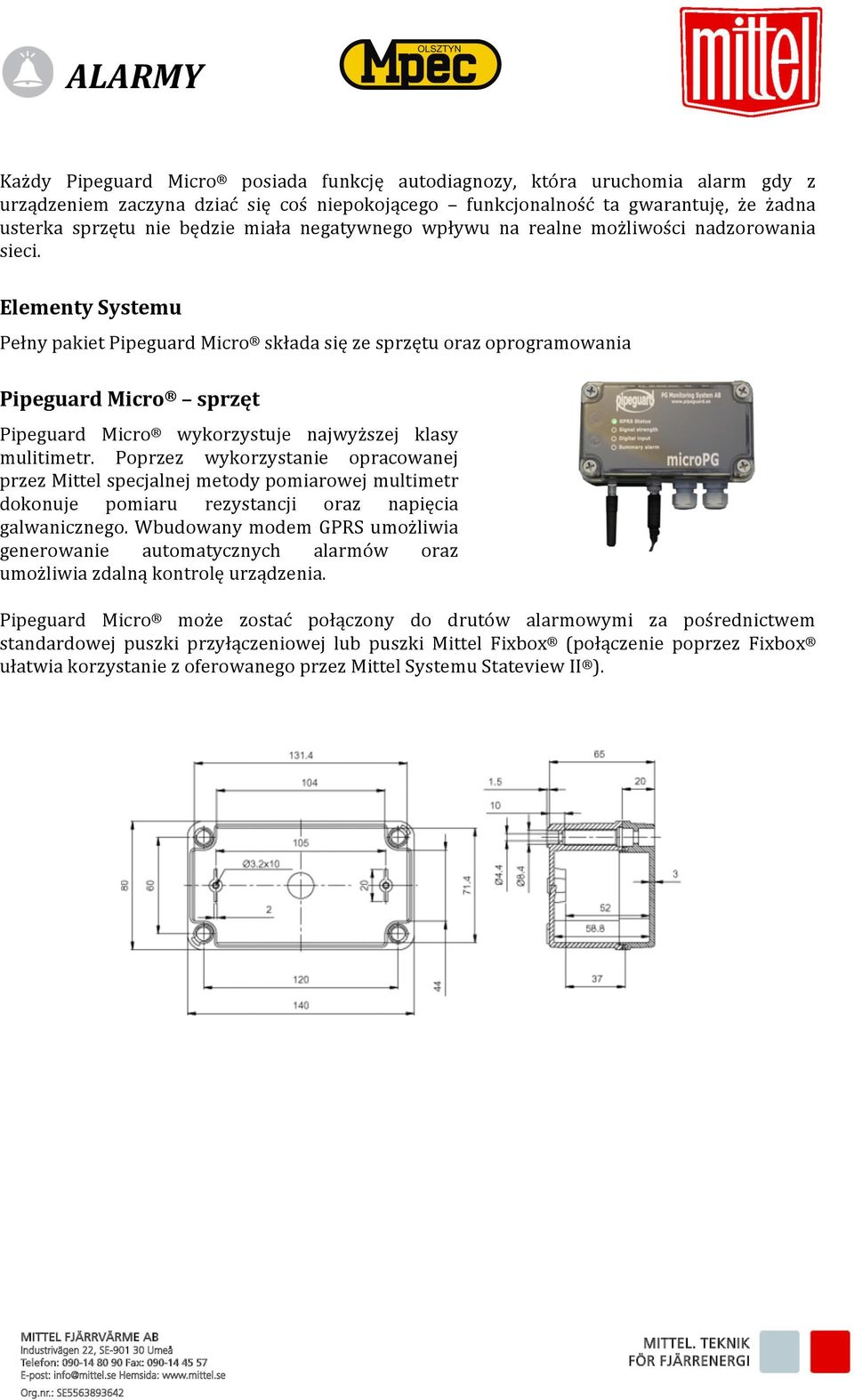

2 Każdy Pipeguard Micro posiada funkcję autodiagnozy, która uruchomia alarm gdy z urządzeniem zaczyna dziać się coś niepokojącego funkcjonalność ta gwarantuję, że żadna usterka sprzętu nie będzie miała negatywnego wpływu na realne możliwości nadzorowania sieci. Elementy Systemu Pełny pakiet Pipeguard Micro składa się ze sprzętu oraz oprogramowania Pipeguard Micro sprzęt Pipeguard Micro wykorzystuje najwyższej klasy mulitimetr. Poprzez wykorzystanie opracowanej przez Mittel specjalnej metody pomiarowej multimetr dokonuje pomiaru rezystancji oraz napięcia galwanicznego. Wbudowany modem GPRS umożliwia generowanie automatycznych alarmów oraz umożliwia zdalną kontrolę urządzenia. Pipeguard Micro może zostać połączony do drutów alarmowymi za pośrednictwem standardowej puszki przyłączeniowej lub puszki Mittel Fixbox (połączenie poprzez Fixbox ułatwia korzystanie z oferowanego przez Mittel Systemu Stateview II ).

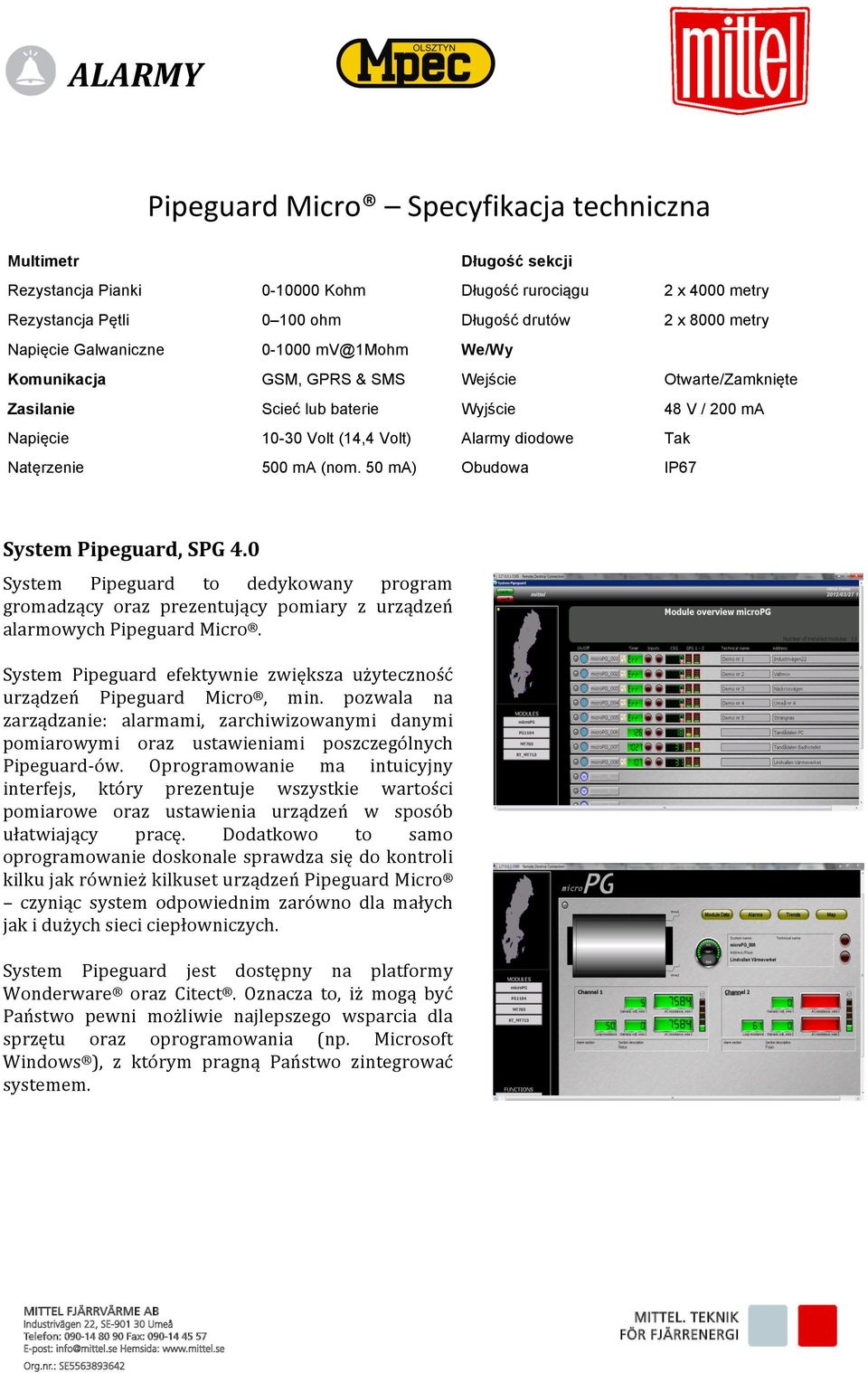

3 ALARMY Pipeguard Micro Specyfikacja techniczna Multimetr Długość sekcji Rezystancja Pianki Kohm Długość rurociągu 2 x 4000 metry Rezystancja Pętli ohm Długość drutów 2 x 8000 metry Napięcie Galwaniczne mv@1mohm We/Wy Komunikacja GSM, GPRS & SMS Wejście Otwarte/Zamknięte Zasilanie Scieć lub baterie Wyjście 48 V / 200 ma Napięcie Volt (14,4 Volt) Alarmy diodowe Tak Natęrzenie 500 ma (nom. 50 ma) Obudowa IP67 System Pipeguard, SPG 4.0 System Pipeguard to dedykowany program gromadzący oraz prezentujący pomiary z urządzeń alarmowych Pipeguard Micro. System Pipeguard efektywnie zwiększa użyteczność urządzeń Pipeguard Micro, min. pozwala na zarządzanie: alarmami, zarchiwizowanymi danymi pomiarowymi oraz ustawieniami poszczególnych Pipeguard- ów. Oprogramowanie ma intuicyjny interfejs, który prezentuje wszystkie wartości pomiarowe oraz ustawienia urządzeń w sposób ułatwiający pracę. Dodatkowo to samo oprogramowanie doskonale sprawdza się do kontroli kilku jak również kilkuset urządzeń Pipeguard Micro czyniąc system odpowiednim zarówno dla małych jak i dużych sieci ciepłowniczych. System Pipeguard jest dostępny na platformy Wonderware oraz Citect. Oznacza to, iż mogą być Państwo pewni możliwie najlepszego wsparcia dla sprzętu oraz oprogramowania (np. Microsoft Windows ), z którym pragną Państwo zintegrować systemem.

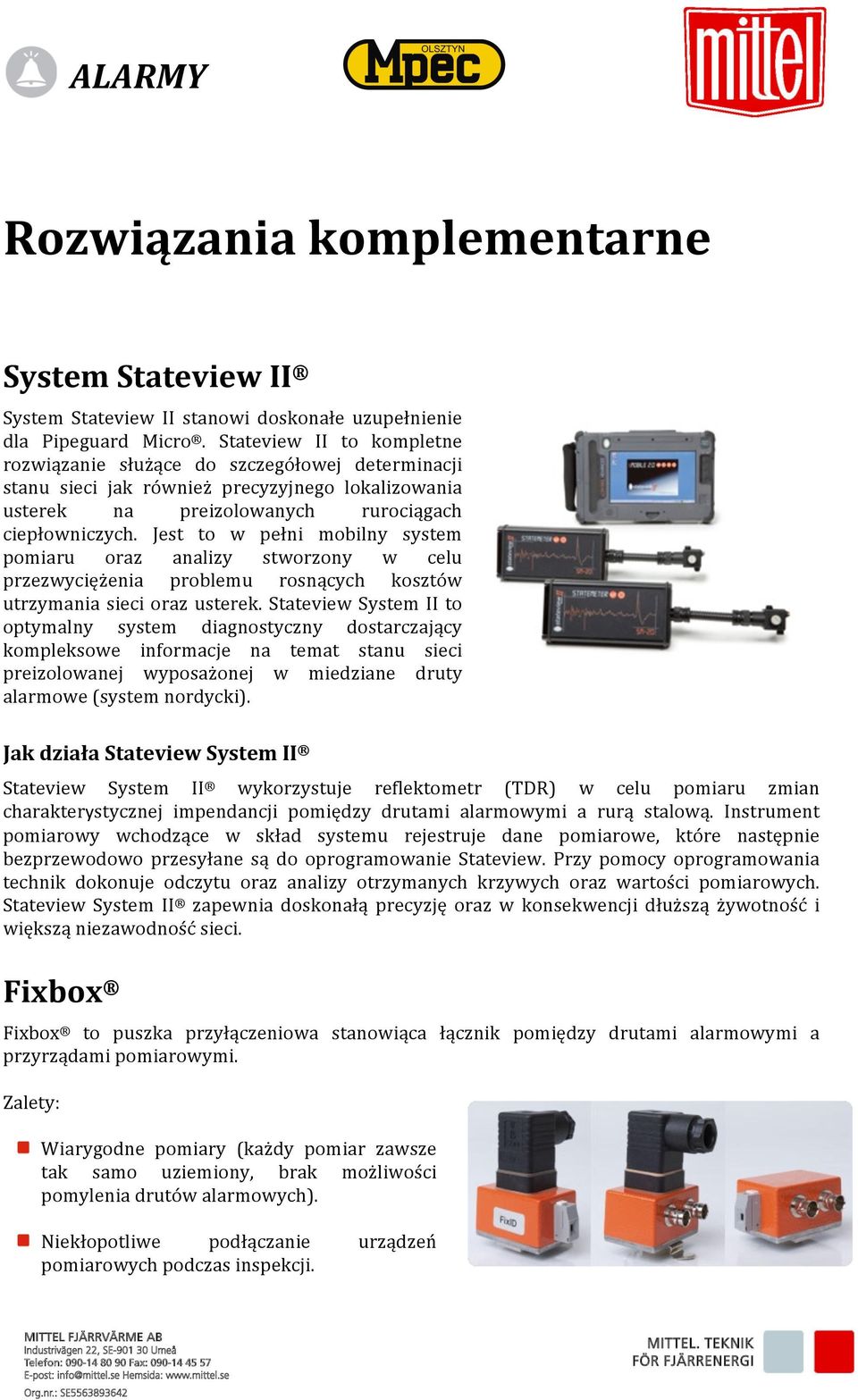

4 Rozwiązania komplementarne System Stateview II System Stateview II stanowi doskonałe uzupełnienie dla Pipeguard Micro. Stateview II to kompletne rozwiązanie służące do szczegółowej determinacji stanu sieci jak również precyzyjnego lokalizowania usterek na preizolowanych rurociągach ciepłowniczych. Jest to w pełni mobilny system pomiaru oraz analizy stworzony w celu przezwyciężenia problemu rosnących kosztów utrzymania sieci oraz usterek. Stateview System II to optymalny system diagnostyczny dostarczający kompleksowe informacje na temat stanu sieci preizolowanej wyposażonej w miedziane druty alarmowe (system nordycki). Jak działa Stateview System II Stateview System II wykorzystuje reflektometr (TDR) w celu pomiaru zmian charakterystycznej impendancji pomiędzy drutami alarmowymi a rurą stalową. Instrument pomiarowy wchodzące w skład systemu rejestruje dane pomiarowe, które następnie bezprzewodowo przesyłane są do oprogramowanie Stateview. Przy pomocy oprogramowania technik dokonuje odczytu oraz analizy otrzymanych krzywych oraz wartości pomiarowych. Stateview System II zapewnia doskonałą precyzję oraz w konsekwencji dłuższą żywotność i większą niezawodność sieci. Fixbox Fixbox to puszka przyłączeniowa stanowiąca łącznik pomiędzy drutami alarmowymi a przyrządami pomiarowymi. Zalety: Wiarygodne pomiary (każdy pomiar zawsze tak samo uziemiony, brak możliwości pomylenia drutów alarmowych). Niekłopotliwe podłączanie urządzeń pomiarowych podczas inspekcji.

5 Lepsze środowisko pracy, gdyż punkty pomiarowe mogą być umieszczane w miejscach o najlepszej dostępności. Jednolite połączenia, które ułatwiają dokumentacje. Trwała konstrukcja oraz materiały. Przy dokonywaniu pomiarów reflektometrem i jednoczesnym wykorzystaniu krzywych bazowych ważnym jest, aby połączenie pomiędzy reflektometrem a drutami alarmowymi było takie samo za każdym razem. Wykorzystując Fixbox urządzenia pomiarowe są zwyczajnie wpinane w puszkę (bez dodatkowych przewodów). Pozwala to na standaryzację uwarunkowań każdego pomiaru jak również daje gwarancję doskonałego kontaktu z drutami alarmowymi oraz uziemieniem. Fixbox oferuje jednakowy standard połączeń dla wszystkich urządzeń alarmowych ułatwiając ich instalację oraz czyniąc dokumentacje bardziej uporządkowaną. Każdy Fixbox jest wyposażony w unikalny chip określający jego tożsamość. Pozwala to niektórym urządzeniom alarmowym (np. System Stateview II ) automatycznie rozpoznawać miejsce pomiaru, sekcję pomiarową oraz drut alarmowy i przypisać im dokonane pomiary ctube Mittel ctube zapewnia bezpieczny oraz łatwy dostęp do przewodów alarmowych znajdujących się w preizolowanych rurociągach ciepłowniczych. Nasze rozwiązanie pozwala zaoszczędzić czas oraz ułatwić prace techników odpowiedzialnych za nadzór nad infrastrukturą ciepłowniczą. Zastosowanie systemu ctube umożliwia zlokalizowanie punktów pomiarowych w miejscach o najlepszej dostępności np. w naziemnych skrzynkach pomiarowych Podłączenie stałych oraz przenośnych urządzeń pomiarowych jest szybkie i łatwe, a ryzyko popełnienia błędu prawie nie istnieje, ponieważ wszystkie przewody są bardzo wyraźnie oznakowane. Implementacja rozwiązania ctube pozwala na dokonanie kontroli infrastruktury alarmowej kilku odgałęzień rurociągu ciepłowniczego w jednym centralnym punkcie - co wydatnie usprawnia serwis oraz konserwację. ctube stwarza dogodniejsze środowisko pracy poprzez wyeliminowanie potrzeby prowadzenia prac pod ziemią. Ponadto implementacja ctube sprawia, że regularnie wykorzystywane elementy systemu alarmowego są ulokowane w łatwo dostępnych skrzynkach pomiarowych a nie np. na prywatnej posesji oznacza to mniejszą

6 uciążliwość zarówno dla właściciela posesji (często klienta) oraz jednostki odpowiedzialnej za nadzór sieci. Kolejną znamienitą zaletą ctube jest fakt, iż rozwiązanie to pozwala na ulokowanie wszystkich wrażliwych urządzeń pomiarowych nad ziemią. Zezwala to na zminimalizowanie problemów związanych z podtopieniami oraz umożliwia na bezprzewodową transmisję danych z bezpośrednio z aparatury pomiarowej. Kontakt: MPEC Olsztyn Sp. z o.o. Radosław Leszczyński rleszczynski@mpec.olsztyn.pl (0)
