ZAWARTOŚĆ OPRACOWANIA - CZĘŚĆ FORMALNO-PRAWNA.

Transkrypt

1

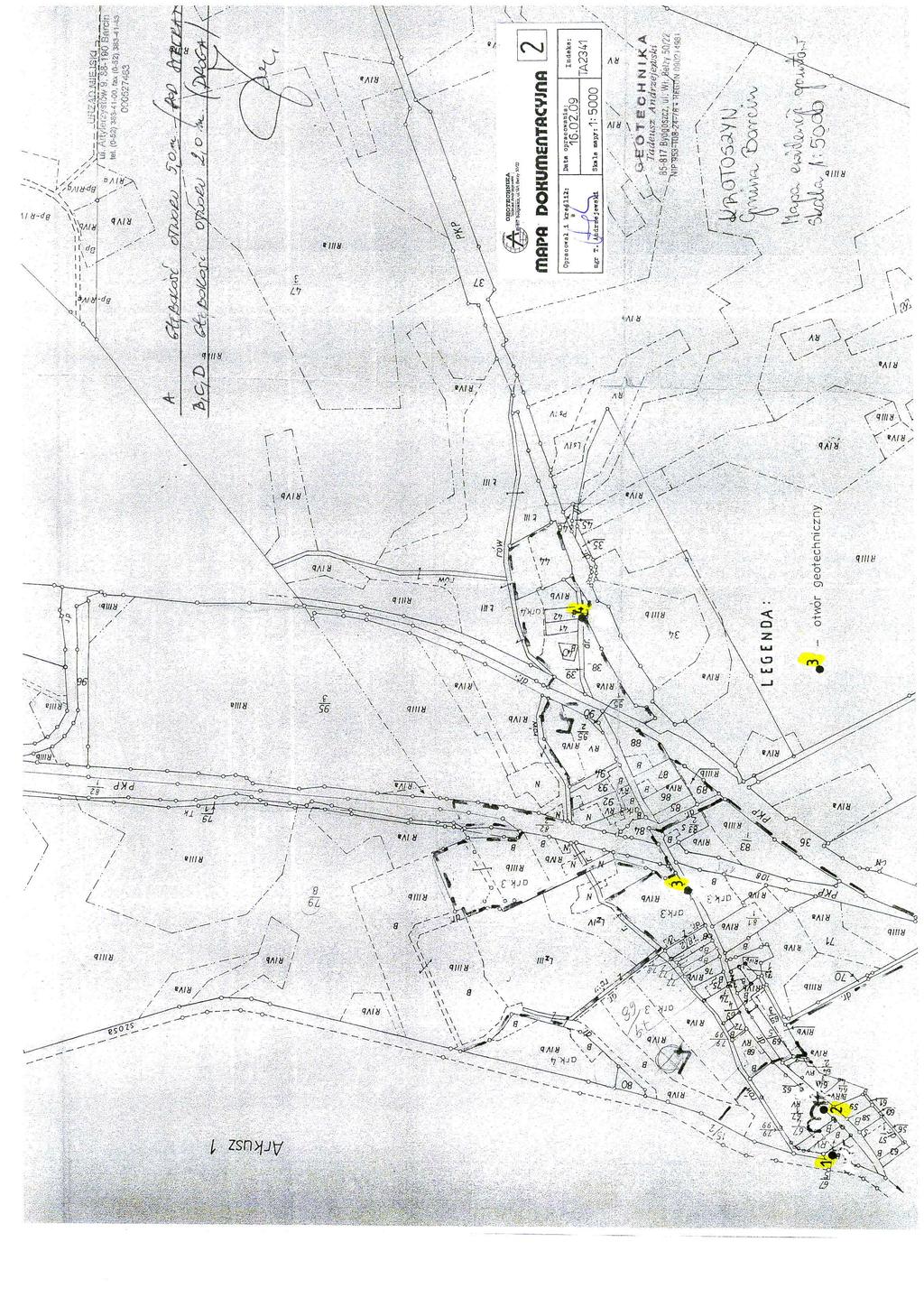

2 ZAWARTOŚĆ OPRACOWANIA - CZĘŚĆ FORMALNO-PRAWNA. 0. Karta tytułowa - str.0 1. Zawartość opracowania - str.1 2. Opis techniczny do projektu - str.2,3,4 3. Warunki techniczne przyłączenia PRZ-RE str.5,6 4. Zaświadczenie PIIB Radomski Mirosław - str.7, 5. Kopia uprawnień budowlanych Radomski Mirosław. - str.8, 6. Oświadczenie projektanta Radomski Mirosław - str.9, 7. Kopia uprawnień budowlanych Marian Świechowicz - str.10, 8. Zaświadczenie PIIB Marian Świechowicz - str.11, 9. Oświadczenie sprawdzającego Marian Świechowicz - str.12, 10. Opinia GN / str.16,17,18, Decyzja o środowiskowych uwarunkowaniach - str.20,21,22,23,24,25,26,27, Karta części rysunkowej - str.13, ZAWARTOŚĆ OPRACOWANIA II CZĘŚĆ RYSUNKOWA. Rysunek 1/2 Schemat ideowy zasilania pompowni Rysunek 2/2 Plan sytuacyjny 1:250 -str.14 -str.15

3 OPIS TECHNICZNY DO PROJEKTU ZASILANIA W ENERGIĘ ELEKTRYCZNĄ POMPOWNI WODNO-SANITARNEJ PROJEKTOWANEJ NA DZIAŁCE nr 66 w KROTOSZYNIE gmina BARCIN 1 PODSTAWY OPRACOWANIA. Projekt opracowano na zlecenie Urzędu Gminnego w Barcinie ul. Artylerzystów 9, Barcin jako dokumentację uzupełniającą do projektu podstawowego ODNOWA NAWIERZCHNI JEZDNI we wsi Krotoszyn dz. nr 65, 84, 90 Gmina Krotoszyn. W rzeczy samej opracowanie dotyczy zasilania energią elektryczną projektowanej przepompowni wodno ściekowej powstałej w związku z modernizacją przedmiotowej drogi. Opracowanie opiera się o warunki techniczne wydane przez ENEA Operator Sp. z o.o. Rejon Dystrybucji Inowrocław pismem z dnia o numerze PRZ-RE kopię których dołączono do projektu. Opracowanie dotyczy wyłącznie zasilania za licznikowego i tym samym nie podlega odbiorowi przez ENEA Operator w Inowrocławiu. 2 ZAKRES OPRACOWANIA. Opracowanie obejmuje swym zakresem wybudowanie za licznikowej linii kablowej projektowanym kablem YAKY 5x35mm2 o długości trasowej 31m. Linię zakończyć należy w skrzynce sterowniczo-przyłączeniowej na ustawionej na przedmiotowej działce 66 obok studni pompowni. Trasę projektowanej linii pokazano na planie sytuacyjnym. Kabel wyprowadzić z projektowanego przez ENEA Operator złącza kablowego i wpiąć do rozdzielnicy. 3 WYKONANIE PRZEDMIOTOWEGO ZASILANIA. Linię kablową wybudować zgodnie z zasadami sztuki budowlanej w oparciu o przepisy zawarte w PN/E Przy prowadzeniu kabla nad kanalizacją linię ułożyć w rurze ochronnej PCV fi 100 o długości podanej na planie. Dotyczy to miejsca krzyżowania z projektowaną kanalizacją do osadnika

4 szlamowego OSZ. Obwód zasilający należy wykonać kablem YAKY 5x35mm2. Projektowany kabel należy układać na głębokości 0,7 m pomiędzy dwoma warstwami piasku po 10 cm. Następnie po nasypaniu 30 cm gruntu rodzimego należy kabel na całej długości trasy przykryć folią koloru niebieskiego. Kable w miejscach kolizji z innym uzbrojeniem układać w rurze PCV fi 100. Przy układaniu kabla zachować od innych urządzeń podziemnych wymagane odległości zgodne z tabelą 1.2. normy PN -76/E Długości rur ochronnych podano na planie. Razem z kablami układać należy drut stalowy ocynkowany 8mm który podłączyć należy z jednej strony do obudowy złącza kablowego i z drugiej strony do rozdzielnicy pompowni. Kabel układać w rowie faliście formując na całej trasie 10% zapas. Długość całkowita wraz z zapasem wyniesie 31m. 4 UWAGI KOŃCOWE. Przed przystąpieniem do realizacji przedmiotowego zadania wykonawca winien zgłosić powyższe zgodnie z zawartymi uzgodnieniami w jednostkach opiniujących i wydających pozwolenia. Realizację budowy rozpocząć po uprawomocnieniu się pozwolenia na budowę. OBLICZENIA 1 OBLICZENIA SKUTECZNOŚCI OCHRONY OD PORAŻEŃ. Dane do obliczeń: Transformator 250 kva Kabel YAKY 4x35mm2 Kabel YAKY 4x35mm om om/km om/km Linia napowietrzna AL35mm om/km R= x0.86x x0.25x0.876=0.573 oma Wymagany prąd szybkiego wyłączenia winien wynosić: Iw = 20 x 2.5 = 50 A

5 Rzeczywisty prąd szybkiego wyłączenia wyniesie : Izw=0.75 x 230 / = 301 A Skuteczność ochrony będzie zachowana. O P R A C O W A Ł Mirosław Radomski
