Europejska Ocena Techniczna

Transkrypt

1 Urząd wydający aprobaty techniczne dla produktów i systemów budowlanych Urząd kontroli techniki budowlanej Instytucja prawa publicznego finansowana wspólnie przez federację i kraje związkowe Powołany zgodnie z artykułem 29 Rozporządzenia (UE) nr 305/2011 oraz członek EOTA (Europejskiej Organizacji ds. Ocen Technicznych) Europejska Ocena Techniczna ETA-12/0258 z dnia 23 marca 2015 Niniejsza ETA jest tłumaczeniem z języka niemieckiego, oryginał w jęz. niemieckim Część ogólna Jednostka Oceny Technicznej wystawiająca Europejską Ocenę Techniczną Nazwa handlowa wyrobu budowlanego Rodzina produktów, do której należy wyrób budowlany fischer Superbond Kotwa wklejana do stosowania w betonie Producent fischerwerke GmbH & Co. KG Otto-Hahn-Straße Denzlingen NIEMCY Zakład produkcyjny fischerwerke Niniejsza Ocena Techniczna zawiera 32 strony, w tym 3 załączniki, Niniejsza Europejska Ocena Techniczna wystawiana jest zgodnie z Rozporządzeniem (UE) nr 305/2011 na podstawie wytycznych dotyczącej Europejskiej Aprobaty Technicznej dla "Kotew metalowych do stosowania w betonie" ETAG 001 Część 5: "Kotwy wklejane" z kwietnia 2013; użytej jako Europejski Dokument Oceny (EAD) zgodnie z artykułem 66 ustęp 3 Rozporządzenia (UE) nr 305/2011. Kolonnenstraße 30 B D Berlin Tel.: Fax: dibt@dibt.de

2 Europejska Ocena Techniczna ETA-12/0258 Strona 2 z marca 2015 Niniejsza Europejska Ocena Techniczna została wydana przez Jednostkę Oceny Technicznej w jej języku urzędowym. Tłumaczenie niniejszej Europejskiej Oceny Technicznej na inne języki musi być całkowicie zgodne z oryginałem i jako takie oznaczone. Niniejsza Ocena Techniczna może być powielana/odtwarzana, także w formie elektronicznej, wyłącznie w całości i w formie nieskróconej. Częściowe jej powielenie/odtworzenie może nastąpić wyłącznie za pisemną zgodą wystawiającej ją Jednostki Oceny Technicznej. Każde częściowe powielenie/odtworzenie musi zostać jako takie oznaczone. Wystawiająca Jednostka Oceny Technicznej może odwołać niniejszą Europejską Ocenę Techniczną, w szczególności po powiadomieniu przez Komisję zgodnie z artykułem 25 ustęp 3 Rozporządzenia (UE) nr 305/2011.

3 Europejska Ocena Techniczna ETA-12/0258 Strona 3 z marca 2015 Część szczegółowa 1 Opis techniczny produktu System iniekcyjny fischer FIS SB jest zestawem do wklejania (kotwą wklejaną) złożonym z kartusza z zaprawą iniekcyjną fischer FIS SB i elementu stalowego. Element stalowy może składać się z pręta nagwintowanego fischer FIS A lub RGM w rozmiarach M8 do M30, kotwy fischer z gwintem wewnętrznym typu RG MI w rozmiarach M8 do M20, pręta zbrojeniowego o średnicy ø = 8 do 28 mm lub kotwy zbrojeniowej fischer FRA w rozmiarach M12 do M24. Element stalowy umieszczany jest w wywierconym otworze wypełnionym zaprawą iniekcyjną i zamocowany poprzez sklejenie zaprawą łącznika stalowego z betonem. Opis produktu znajduje się w załączniku A. 2 Określenie zamierzonego celu zastosowania zgodnie ze stosowalnym Europejskim Dokumentem Oceny Spełnienie parametrów podanych w rozdziale 3 można zakładać wyłącznie wtedy, gdy kotwa jest stosowana zgodnie z wytycznymi i warunkami określonymi w załączniku B. Metody badań i oceny stanowiące podstawę niniejszej Europejskiej Oceny Technicznej prowadzą do przyjęcia przewidywalnej długości użytkowania kotwy przez co najmniej 50 lat. Dane dotyczące okresu użytkowania nie są równoznaczne z gwarancją Producenta; są jedynie informacją pomocną przy wyborze odpowiedniego produktu pod kątem zakładanego, uzasadnionego ekonomicznie okresu użyteczności budowli. 3 Parametry produktu i dane dotyczące metod ich oceny 3.1 Wytrzymałość mechaniczna i stabilność osadzenia (BWR Istotna właściwość Parametr Wartości charakterystyczne pod obciążeniem statycznym i quasi statycznym dla zwymiarowania Patrz załącznik C 1 do C 10 wg Instrukcji Technicznej TR 029 lub CEN/TS :2009, przemieszczenia Wartości charakterystyczne dla kategorii wytrzymałości sejsmicznej C1 i C2 dla Patrz załącznik C 11 do C 13 zwymiarowania wg Instrukcji Technicznej TR 045, przemieszczenia 3.2 Ochrona przeciwpożarowa (BWR 2) Istotna właściwość Reakcja na ogień Odporność na działanie ognia Parametr Kotwa spełnia wymagania klasy A1 Parametru nie stwierdzono (PNS)

4 Europejska Ocena Techniczna ETA-12/0258 Strona 4 z marca Higiena, zdrowie i ochrona środowiska naturalnego (BWR 3) Odnośnie substancji niebezpiecznych, w zakresie obowiązania niniejszej Europejskiej Oceny Technicznej produkty mogą podlegać dalszym wymaganiom (np. wprowadzone w życie ustawodawstwo europejskie oraz krajowe przepisy prawne i administracyjne). Aby spełnić postanowienia rozporządzenia (UE) nr 305/2011, należy w razie konieczności także zachować te wymogi. 3.4 Bezpieczeństwo w trakcie użytkowania (BWR 4) Istotne właściwości dotyczące bezpieczeństwa w trakcie użycia ujęto w ramach głównego wymagania: "Wytrzymałość mechaniczna i stabilność osadzenia". 3.5 Izolacja dźwiękowa (BWR 5) Nie dotyczy. 3.6 Oszczędność energii i izolacja cieplna (BWR 6) Nie dotyczy. 3.7 Długotrwałe wykorzystywanie zasobów naturalnych (BWR 7) Nie zbadano długotrwałego wykorzystywania zasobów naturalnych. 3.8 Aspekty ogólne Potwierdzenie trwałości stanowi część składową badania Istotnych Właściwości. Trwałość jest zapewniona tylko wtedy, jeżeli zachowane zostaną postanowienia dotyczące rodzaju zastosowania zgodnie z załącznikiem B. 4 Zastosowany system oceny i badania trwałości parametrów z podaniem podstawy prawnej Zgodnie z decyzją Komisji z 24 czerwca 1996 roku (96/582/WE) (Dz. U. L 254 z dnia s ) obowiązuje system oceny i badania trwałości parametrów (AVCP) (patrz załącznik V w powiązaniu z artykułem 65 ustęp 2 Rozporządzenia (UE) nr 305/201 według poniższej tabeli. Produkt Kotwa metalowa do stosowania w betonie (wysokoobciążalna) Rodzaj zastosowania Do kotwienia i/lub podpierania nośnych elementów betonowych lub ciężkich elementów budowlanych jak na przykład okładziny lub sufity Stopień lub klasa 1 System 5 Szczegóły techniczne konieczne do realizacji systemu oceny i badania trwałości parametrów zgodnie ze stosowalnym zastosowanym Europejskim Dokumentem Oceny Szczegóły techniczne, które są konieczne do realizacji systemu oceny i badania trwałości parametrów, stanowią część składową planu badań złożonego w m Instytucie. Wystawiono w Berlinie w dniu 23 marca 2015 przez. Uwe Bender Kierownik działu Uwierzytelniono

5 Strona 5 Europejskiej Oceny Technicznej Stan po zamontowaniu Łącznik nagwintowany Montaż wstępny Oznaczenie głębokości osadzenia Łącznik nagwintowany Montaż przelotowy (szczelina pierścieniowa wypełniona zaprawą) Tylko w przypadku systemu iniekcyjnego Kotwa fischer RG MI z gwintem wewnętrznym Tylko montaż wstępny Pręt zbrojeniowy Tylko system iniekcyjny Oznaczenie głębokości osadzenia Kotwa zbrojeniowa fischer FRA Montaż wstępny Tylko system iniekcyjny Kotwa zbrojeniowa fischer FRA Montaż przelotowy (szczelina pierścieniowa wypełniona zaprawą) Tylko system iniekcyjny Opis produktu Stan po zamontowaniu Załącznik A 1

6 Strona 6 Europejskiej Oceny Technicznej System iniekcyjny FIS SB System z ampułką żywiczną RSB Nadruk: FIS SB, FIS SB High Speed, instrukcja montażu, data ważności, skala skoku tłoka, czas obróbki i czas utwardzania (w zależności od temperatury), wskazówki bezpieczeństwa, rozmiar Ampułka żywiczna RSB Rozmiary Mieszalnik statyczny MR lub UMR Adapter Przedłużka Pręt nagwintowany fischer FIS A lub RGM Rozmiar: M8, M10, M12, M16, M20.,M24, M27, M30 Pręt nagwintowany fischer RGM Rozmiar: M8, M1O, M12, M16, M20, M24, M30 Podkładka Podkładka Nakrętka sześciokątna Kotwa z gwintem wewnętrznym fischer RG MI Rozmiar: M8, M10, M12, M16, M20 Śruba Nakrętka sześciokątna Kotwa z gwintem wewnętrznym fischer RG MI Rozmiar: M8, MIO, M12, M16, M20 Śruba Pręt nagwintowany Pręt nagwintowany Pręt zbrojeniowy Rozmiar: Ø8, Ø10, Ø12, Ø14. Ø16, Ø20, Ø25, Ø28, Ø32 Kotwa zbrojeniowa fischer FRA Rozmiar: M12, M16, M20, M24 Oznaczenie głębokości osadzenia Podkładka Nakrętka sześciokątna Oznaczenie głębokości osadzenia Opis produktu System iniekcyjny i system ampułek żywicznych Załącznik A 2

7 Strona 7 Europejskiej Oceny Technicznej Tabela A1: Materiały Eleme nt 3 4 Nazwa Materiał 1 Kartusz z zaprawą zaprawa, utwardzacz; wypełniacze 2 Pręt nagwintowany Podkładka ISO 7089:2000 Nakrętka sześciokątna Stal, ocynkowana Stal nierdzewna A4 Stal wysoko odporna na korozję, typu C Klasa wytrzymałości 5.8 lub 8.8; EN ISO 898-1:2013 ocynk galwaniczny o grubości warstwy 5µm, EN ISO 4042:1999 A2K lub ocynk ogniowy wg EN ISO 10684:2004 f uk 1000 N/mm 2 A 5 > 12% wydłużenie przy zerwaniu ocynk galwaniczny o grubości warstwy 5µm, EN ISO 4042:1999 A2K lub ocynk ogniowy wg EN ISO 10684:2004 Klasa wytrzymałości 5 lub 8; EN ISO 898-2:2013 ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K lub ocynk ogniowy wg ISO 10684:2004 Klasa wytrzymałości 50, 70 lub 80 EN ISO 3506: ;1.4404; ; ; ; ; EN :2014 f uk 1000 N/mm 2 A 5 > 12% wydłużenie przy zerwaniu ;1.4404; ;1.4571; ; EN :2014 Klasa wytrzymałości 50, 70 lub 80 EN ISO 3506: ;1.4404; ; ; ; ; EN :2014 Klasa wytrzymałości 50 lub 80 EN ISO 3506:2009 lub klasa wytrzymałości 70 mit f yk= 560 N/mm ; EN :2014 f uk 1000 N/mm 2 A 5 > 12% wydłużenie przy zerwaniu ; EN :2014 Klasa wytrzymałości 50, 70 lub 80 EN ISO 3506: ; EN : Kotwa RG MI z gwintem wewnętrznym Klasa wytrzymałości 5.8 lub 8.8; EN : ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K Klasa wytrzymałości 70 EN ISO 3506: ;1.4404; ; ; ; EN :2014 Klasa wytrzymałości 70 EN ISO : ; EN : Śruby lub pręty kotwowe dla kotwy z gwintem wewnętrznym Klasa wytrzymałości 5.8 lub 8.8; EN ISO 898-1:2013 ocynk galwaniczny o grubości warstwy 5µm, ISO 4042:1999 A2K Klasa wytrzymałości 70 EN ISO 3506: ;1.4404; ; ; ; EN :2014 Klasa wytrzymałości 70 EN ISO : ; EN : Stal zbrojeniowa EN :2004 i AC:2010, załącznik C Pręty i stal zbrojeniowa w kręgach klasa B lub C z f yk i k zgodnie z NDP lub NCL of EN /NA:2013 f uk= ftk= k f vk (k patrz załącznik B4) 8 Kotwa zbrojeniowa fischer FRA Stal zbrojeniowa jako pręty lub w kręgach klasa B lub C z f yk i k zgodnie z NDP lub NCL of EN /NA:2013f uk=f tk= k-f yk (k patrz załącznik B4) Element gwintowany: klasa wytrzymałości 70 ISO 3506: ; EN :2014 Opis produktu Materiały Załącznik A 3

8 Strona 8 Europejskiej Oceny Technicznej Określenie rodzaju zastosowania (część Tabela B1: Zestawienie kategorii użytkowania i kategorii wytrzymałości Oddziaływanie na zakotwienie Pręt nagwintowany System iniekcyjny FIS SB składający się z Kotwa RG MI z gwintem wewnętrznym Pręt zbrojeniowy Kotwa zbrojeniowa fischer FRA Wiercenie udarowe Wiercenie techniką diamentową Obciążenie statyczne lub quasi statyczne, w Klasa wytrzymałości sejsmicznej (tylko wiercenie udarowe) Kategoria użytkowania betonie niezarysowanym wszystkie betonie rozmiary zarysowanym C1 C2 Beton suchy lub mokry Otwór zalany wodą M8 - M30 M12, M16, M20, M24 Tabele: C1, C3, C5, C11, C12 wszystkie rozmiary Tabela C wszystkie rozmiary niedopuszczalne Tabele: C3, C6, C13, C14 wszystkie rozmiary Ø8 - Ø32 Tabele: C7, C9, C15, C16 Tabela C20 Tabela C wszystkie rozmiary niedopuszczalny wszystki e rozmiary Tabele: C8, C10, C17, C Oddziaływanie na zakotwienie Pręt nagwintowany tylko RGM System ampułek żywicznych RSB składający się z Kotwa z gwintem wewnętrznym RG MI Pręt zbrojeniowy Kotwa zbrojeniowa FRA Wiercenie udarowe Wiercenie techniką diamentową Obciążenie statyczne lub quasi statyczne, w Klasa wytrzymałości sejsmicznej (tylko wiercenie udarowe) Kategoria użyteczności betonie niezarysowanym wszystkie rozmiary betonie zarysowanym C1 Wszystkie rozmiary RGM M16 do M30 M8 - M30 Tabele: C1, C2, C3, C5, C11, C12 Tabela C19 C Beton suchy lub mokry Otwór zalany wodą RGM wszystkie rozmiary RGM wszystkie rozmiary dopuszczalne Ø 18 mm dopuszczalne Ø 18 mm M10 - M20 Tabele: C3, C4, C6, C13, C14 niedopuszczalne niedopuszczalne niedopuszczalne niedopuszczalne wszystkie rozmiary wszystkie rozmiary Rodzaj zastosowania Warunki (część Załącznik B 1

9 Strona 9 Europejskiej Oceny Technicznej Informacje dotyczące zastosowania (część 2) Temperatura montażu Temperatura zastosowania Zakres temperatur 1 Zakres temperatur II Zakres temperatur III Zakres temperatur IV -40 C do +40 C -40 C do +80 C -40 C do +120 C -40 C do+150 C +5 C do +40 C (Maksymalna temperatura długotrwała +24 C oraz maksymalna temperatura krótkotrwała +40 C) (Maksymalna temperatura długotrwała +50 C oraz maksymalna temperatura krótkotrwała +80 C) (Maksymalna temperatura długotrwała +72 C oraz maksymalna temperatura krótkotrwała +120 C) (Maksymalna temperatura długotrwała +90 C oraz maksymalna temperatura krótkotrwała +150 C) Podłoże kotwienia: Zwykły beton zbrojony lub niezbrojony wg EN 206:2013 Klasa wytrzymałości C20/25 do C50/60 zgodnie z EN 206:2013 Warunki zastosowania (warunki środowiskowe): Elementy konstrukcyjne w warunkach suchych pomieszczeń wewnętrznych (stal cynkowana, stal nierdzewna lub stal o wysokiej odporności na korozję). Elementy konstrukcyjne w obszarze zewnętrznym (włącznie ze środowiskiem przemysłowym i morskim) lub w warunkach wilgotnych wewnątrz pomieszczeń, jeżeli nie występują szczególnie agresywne warunki (stal nierdzewna lub stal o wysokiej odporności na korozję) Elementy konstrukcyjne w obszarze zewnętrznym lub w warunkach wilgotnych wewnątrz pomieszczeń, jeżeli występują szczególnie agresywne warunki (stal o wysokiej odporności na korozję) Uwaga: Do szczególnie agresywnych warunków należą np. ciągłe naprzemienne zanurzanie w wodzie morskiej, strefy rozpryskiwania wody morskiej, otoczenie zawierające chlor w basenach pływackich krytych lub otoczenie o ekstremalnym zanieczyszczeniu chemicznym (np. instalacje odsiarczania spalin lub tunele drogowe, w których stosuje się środki odladzające nawierzchnię). Wymiarowanie: Wymiarowanie zakotwień odbywa się na odpowiedzialność inżyniera posiadającego odpowiednie doświadczenie w zakresie kotwienia w budownictwie. Przy uwzględnieniu obciążeń działających na zakotwienie należy sporządzić możliwe do sprawdzenia obliczenia i rysunki konstrukcyjne. Na rysunkach konstrukcyjnych należy podać położenie kotwy (np. położenie kotwy w stosunku do zbrojenia lub podpór). Wymiarowanie zakotwień pod obciążeniem statycznym lub quasi statycznym jest przeprowadzane w zgodności z: Raportem Techniczną TR 029 Zakotwienia pod obciążeniem sejsmicznym wymiarowane są w zgodności z Raportem Technicznym TR 045. Montaż: Montaż kotwy przez odpowiednio przeszkolony personel pod nadzorem kierownika budowy. W przypadku błędnego wywiercenia otworów należy je wypełnić zaprawą. Zaznaczenie i przestrzeganie efektywnej głębokości zakotwienia Dostępne w handlu pręty nagwintowane, podkładki i nakrętki sześciokątne mogą zostać także użyte pod warunkiem spełnienia następujących wymagań: Materiały, wymiary i właściwości mechaniczne zgodne z załącznikiem A 3, tabela A1 Certyfikat 3.1 zgodnie z EN 10204:2004, dokumenty należy przechowywać Oznaczenie głębokości zakotwienia Rodzaje stosowania Warunki (część 2) Załącznik B 2

10 Strona 10 Europejskiej Oceny Technicznej Tabela B2: Parametry montażowe prętów nagwintowanych Rozmiar M8 M10 M12 M16 M20 M24 M27 M30 Rozmiar klucza SW [mm] Nominalna średnica wiertła d 0 [mm] Głębokość wierconego otworu h 0 [mm] h 0 = h ef Zaprawa Efektywna głębokość h ef.min [mm] iniekcyjna zakotwienia FIS SB h efmax [mm] Montaż d wstępny f [mm] Ampułka żywiczna RSB Średnica otworu w elemencie mocowanym Montaż przelotowy Nominalna średnica wiertła d f [mm] d 0 [mm] Głębokość wierconego otworu h 0 [mm] h 0 = h ef Efektywna głębokość zakotwienia Średnica otworu w elemencie mocowanym Tylko montaż wstępny h ef.1 [mm] h ef. 2 [mm] h ef. 3 [mm] d f [mm] Minimalny odstęp osiowy i od krawędzi Minimalna grubość elementu betonowego S min = C min [mm] h min [mm] h ef + 30 ( 100) h ef + 2d 0 Max moment dokręcania max T inst [Nm] Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, Pręt nagwintowany fischer: alternatywna geometria końcówki pręta FIS A alternatywna geometria łba pręta nagwintowanego fischer FIS A i RGM alternatywna geometria końcówki pręta RGM Oznaczenie głębokości osadzenia Wytłoczenie (w dowolnym miejscu): Klasa wytrzymałości 8.8 lub stal o wysokiej odporności na korozję, klasa wytrzymałości 80: Stal nierdzewna A4, klasa wytrzymałości 50 lub stal o wysokiej odporności na korozję, klasa wytrzymałości 50: Rodzaj zastosowania Parametry montażowe prętów nagwintowanych Załącznik B 3

11 Strona 11 Europejskiej Oceny Technicznej Tabela B3: Parametry montażowe kotew z gwintem wewnętrznym RG MI Rozmiar M8 M10 M12 M16 M20 Średnica kotwy d H [mm] Nominalna średnica wiertła d 0 [mm] Głębokość wierconego otworu h 0 [mm] h 0 = h ef Efektywna głębokość zakotwienia (h ef = L H) h ef [mm] Maksymalny moment dokręcania T inst,max [Nm] Minimalny odstęp osiowy S min [mm] Minimalny odstęp od krawędzi C min [mm] Średnica otworu przelotowego w elemencie mocowanym d f [mm] Minimalna grubość elementu betonowego h min [mm] Maksymalna głębokość wkręcenia l E.max [mm] Minimalna głębokość wkręcenia l E.min [mm] Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, Kotwa z gwintem wewnętrznym fischer RG MI Wytłoczenie Wytłoczenie: rozmiar kotwy np.: M10 stal nierdzewna z dodatkiem A4 np.: M10 A4 stal o wysokiej odporności na korozję typu C np.: M10 C Śruby mocujące lub pręty nagwintowane (wraz z nakrętkami i podkładkami) muszą pod względem gatunku stali i klasy wytrzymałości odpowiadać parametrom podanym w tabeli A1. Rodzaj zastosowania Parametry montażowe kotwy z gwintem wewnętrznym fischer RG MI Załącznik B 4

12 Strona 12 Europejskiej Oceny Technicznej Tabela B4: Parametry montażowe prętów zbrojeniowych Pręty zbrojeniowe - średnica Ø Nominalna średnica wiertła Głębokość wierconego otworu Efektywna głębokość zakotwienia Minimalny odstęp osiowy Minimalny odstęp od krawędzi Minimalna grubość elementu betonowego d 0 [mm] (10)12 (12)14 (14) h 0 [mm] h0 = h ef h ef,min [mm] h ef.max [mm] S min [mm] C min [mm] h min [mm] h ef h ef + 2d 0 Możliwe są obie średnice wiertła. Pręt zbrojeniowy Oznaczenie głębokości osadzenia Właściwości prętów zbrojeniowych: wyciąg z EN załącznik C, tabela C.1 i C.2N Rodzaj produktu Pręty nieocynkowane i stal zbrojeniowa w kręgach Klasa B C Charakterystyczna granica plastyczności f yk lub f 02k [MPa] 400 do 600 Wartość minimalna k = (f t/f y) k 1,08 1,15 < 1,35 Charakterystyczne wydłużenie przy max obciążeniu ε uk [%] 5,0 7,5 Podatność na zginanie Test zginania / odginania Maksymalne odchylenie od wymiaru nominalnego [%] (pojedynczy pręt) Połączenie: Wartość minimalna odnośnej powierzchni żebra, f R,min (obliczenie zgodnie z EN 15630) Średnica nominalna pręta [mm] Średnica nominalna pręta [mm] Wysokość żebra h: Wysokość żebra musi zawierać się w następującym przedziale: Ø = średnica nominalna pręta 8 ±6,0 > 8 ±4,5 8 bis 12 0,040 > 12 0,056 Rodzaj zastosowania Parametry montażowe prętów zbrojeniowych Załącznik B 5

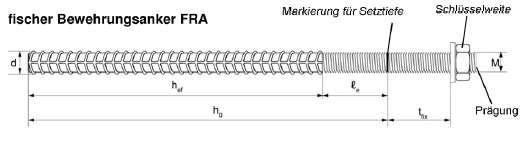

13 Strona 13 Europejskiej Oceny Technicznej Tabela B5: Parametry montażowe kotwy zbrojeniowej fischer FRA Średnica gwintu M12 M16 M20 M24 Średnica kotwy Ø [mm] Rozmiar klucza SW [mm] Nominalna średnica wiertła d 0 [mm] (14) Głębokość wierconego otworu h 0 [mm] h ef+l e Odstęp między powierzchnią betonu a miejscem spawania Efektywna głębokość zakotwienia l e [mm] 100 h ef.min [mm] h ef. max [mm] Maksymalny moment dokręcający T inst.max [Nm] Minimalny odstęp osiowy S min [mm] Minimalny odstęp od krawędzi C min [mm] Średnica otworu przelotowego w elemencie mocowanym 2) Montaż wstępny d f [mm] Montaż przelotowy d f [mm] Minimalna grubość elementu betonowego h min [mm] h ef h ef + 2d 0 2) Możliwe są obie średnice wiertła Odnośnie większych otworów przelotowych w elemencie mocowanym patrz Raport Techniczny TR 029, Kotwa zbrojeniowa fischer FRA Oznaczenie dla głębokości osadzenia Rozmiar klucza Wytłoczenie Wytłoczenie: na łbie np.: FRA (dla stali nierdzewnej) FRA C (dla stali o wysokiej odporności na korozję) Rodzaj zastosowania Parametry montażowe kotwy zbrojeniowej fischer FRA Załącznik B 6

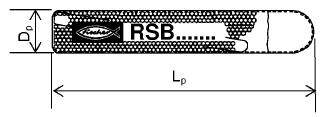

14 Strona 14 Europejskiej Oceny Technicznej Tabela B6: Wymiary ampułek żywicznych RSB Ampułka [-] RSB 8 RSB 10 mini RSB 10 RSB 12 mini RSB 12 RSB 16 mini RSB 16 RSB 16 E RSB 20 RSB 20 E/24 Średnica wiertła D p [mm] 9,0 10,5 12,5 16,5 23,0 27,5 Długość L p [mm] RSB 30 Tabela B7: Przyporządkowanie ampułek żywicznych RSB do prętów kotwowych fischer RGM Rozmiar M8 M10 M12 M16 M20 M24 M30 Nominalna średnica wiertła Minimalna głębokość osadzenia Przynależna ampułka żywiczna RSB Średnia głębokość osadzenia Przynależna ampułka żywiczna RSB Maksymalna głębokość osadzenia Przynależna ampułka żywiczna RSB d 0 [mm] h ef,1 [mm] [-] 10mini 12mini 16mini h ef,2 [mm] [-] E/24 30 h ef,3 [mm] [-] 2x10mini 2x12mini 2x16mini 20 E/24 Tabela B8: Przyporządkowanie ampułek żywicznych RSB do kotew z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Nominalna średnica wiertła d 0 [mm] Głębokość osadzenia h ef [mm] Przynależna ampułka żywiczna RSB [-] E 20 E/24 Rodzaj zastosowania Ampułka żywiczna RSB Wymiary i przyporządkowanie Załącznik B 7

15 Strona 15 Europejskiej Oceny Technicznej Tabela B9: Parametry szczotki stalowej do czyszczenia FIS BS Ø Średnica wiertła [mm] Średnica szczotki stalowej d b [mm] Tabela B10: Maksymalny czas montażu i minimalny czas utwardzania (minimalna temperatura kartusza +5 C; minimalna temperatura ampułki -15 C) Temperatura w podłożu kotwienia [ C] Max czas montażu t work [minuty] FIS SB FIS SB High Speed FIS SB Minimalny czas utwardzania t cure [minuty] FIS SB High Speed -30 do godzin >-20 do godzin 48 godzin >-15 do godzin 8 godzin 30 godzin >-10 do godzin 3 godzin 16 godzin >-5 do ± godzin 2 godzin 10 godzin >±0 do godzin 1 godzin 45 >+5 do >+10 do >+20 do >+30 do RSB Rodzaj zastosowania Narzędzia do czyszczenia Czasy montażu i utwardzania Załącznik B 8

16 Strona 16 Europejskiej Oceny Technicznej Instrukcja montażu część 1 Wiercenie i czyszczenie otworu (wiercenie udarowe) system iniekcyjny FIS SB 1 Wykonać otwór. Średnica otworu d 0 i głębokość otworu h 0 patrz tabele B2, B3, B4, B5. 2 Wydmuchać otwór dwukrotnie przy użyciu niezaolejonego sprężonego powietrza (p 6 bar). Użycie ręcznego przyrządu do wydmuchiwania w betonie niezarysowanym jest możliwe, jeśli równocześnie średnica otworu jest mniejsza niż 18 mm a głębokość osadzenia h ef mniejsza niż 10d. 3 Przeczyścić otwór dwukrotnie szczotką. W przypadku głębokich otworów użyć przedłużki. Odpowiednie szczotki patrz tabela B9 4 Wydmuchać otwór dwukrotnie przy użyciu niezaolejonego sprężonego powietrza (p 6 bar). Użycie ręcznego przyrządu do wydmuchiwania w betonie niezarysowanym jest możliwe, jeśli równocześnie średnica otworu jest mniejsza niż 18 mm a głębokość osadzenia h ef mniejsza niż 10d. Przygotowanie kartusza 5 Odkręcić nakrętkę. Nakręcić mieszalnik statyczny (spirala w mieszalniku statycznym musi być wyraźnie widoczna). 6 Umieścić kartusz w pistolecie iniekcyjnym. 7 Wycisnąć pasek zaprawy o długości ok. 10 cm, aż żywica będzie miała równomiernie szary kolor. Zaprawa, która nie jest równomiernie szara, nie utwardza się i należy ją odrzucić. Rodzaj zastosowania Instrukcja montażu część 1 Załącznik B 9

17 Strona 17 Europejskiej Oceny Technicznej Instrukcja montażu część 2 8 Iniekcja zaprawy Wypełnić około 2/3 wywierconego otworu zaprawą. Należy zawsze zaczynać od dna otworu, aby uniknąć pustek. Aby wywiercić otwór o głębokości 150 mm, należy użyć rurki przedłużającej W przypadku montażu nad głową, głębokich otworów h 0 > 250 mm lub średnicy otworu d 0 40mm należy użyć adapteru do iniekcji. Montaż prętów nagwintowanych i kotew z gwintem wewnętrznym fischer RG MI 9 Należy używać wyłącznie czystych kotew bez smaru. Należy oznaczyć głębokość osadzenia kotew. Pręt kotwowy lub kotwę z gwintem wewnętrznym fischer RG MI należy wsunąć w otwór z lekkimi ruchami wkręcającymi. Po osadzeniu elementu mocującego nadmierna ilość zaprawy musi wydostawać się z wywierconego otworu. 10 W przypadku montażu nad głową należy ustabilizować pręt kotwowy klinami. Należy odczekać czas utwardzania t cure patrz tabela B10. W przypadku montażu przelotowego należy wypełnić zaprawą szczelinę pierścieniową. Montaż elementu max Tinst patrz tabele B2, B3. Montaż prętów zbrojeniowych i kotew zbrojeniowych fischer FRA 9 Należy używać wyłącznie czystych i niezaolejonych prętów zbrojeniowych. Zaznaczyć głębokość osadzenia na pręcie zbrojeniowym. Należy wsunąć mocno pręt zbrojeniowy lub kotwę zbrojeniową fischer FRA z równoczesnym lekkim obracaniem w wypełniony otwór aż do znacznika głębokości osadzenia. Po osiągnięciu znacznika głębokości osadzenia nadmiar zaprawy musi wydostawać się z otworu. 10 Należy odczekać czas utwardzania t cure patrz tabela B10. Montaż elementu max Tinst patrz tabele B2, B3. Rodzaj zastosowania Instrukcja montażu część 2 Załącznik B 10

18 Strona 18 Europejskiej Oceny Technicznej Instrukcja montażu część 3 Wiercenie i czyszczenie otworu (wiercenie udarowe) w przypadku systemu ampułek żywicznych RSB 1 Wykonać otwór. Średnica otworu d 0 i głębokość otworu h 0 patrz tabele B2, B3, B4, B5. 2 Wydmuchać otwór czterokrotnie przy użyciu niezaolejonego sprężonego powietrza (p 6 bar). Użycie ręcznego przyrządu do wydmuchiwania w betonie niezarysowanym jest możliwe, jeśli równocześnie średnica otworu jest mniejsza niż 18 mm a głębokość osadzenia h ef mniejsza niż 10d. Wiercenie i czyszczenie otworu (wiercenie techniką diamentową) w przypadku systemu ampułek żywicznych RSB 1 2 Wywiercić otwór. Średnica otworu d 0 i głębokość otworu h 0 patrz tabele B2, B3. Złamać i wyjąć rdzeń po wierceniu. Płukać otwór, aż wypływająca woda stanie się czysta. 3 Wydmuchać dwukrotnie otwór niezaolejonym sprężonym powietrzem (p > 6 barów) 4 Wyszczotkować otwór dwukrotnie za pomocą wiertarki. 5 Wydmuchać dwukrotnie otwór niezaolejonym sprężonym powietrzem (p > 6 barów) Rodzaj zastosowania Instrukcja montażu część 3 Załącznik B 11

19 Strona 19 Europejskiej Oceny Technicznej Instrukcja montażu część 4 Montaż prętów nagwintowanych fischer RGM lub kotew z gwintem wewnętrznym fischer RG MI z ampułką żywiczną RSB 6 Ampułkę żywiczną RSB lub dwie ampułki RSB mini wsunąć ręcznie w wywiercony otwór. W zależności od rodzaju łącznika należy użyć odpowiedniego osadzaka. 7 Używać wyłącznie czystych i niezaolejonych prętów nagwintowanych. Za pomocą odpowiedniego osadzaka i wiertarki udarowej, ustawionej w trybie udaru, wkręcić pręt RGM lub tulejkę z wewnętrznym gwintem RG MI do ampułki. Zatrzymać, kiedy kotwa dotrze do końca otworu i znajdzie się na odpowiedniej głębokości. 8 Po całkowitym osadzeniu, nadmiar zaprawy musi wypłynąć z otworu. Jeżeli nie, to należy bezpośrednio wyjąć kotwę i włożyć drugą ampułkę żywiczną w wywiercony otwór. Należy powtórzyć proces ustawiania, krok (7). 9 Należy odczekać czas utwardzania t cure patrz tabela B10. Montaż elementu max Tinst patrz tabele B2, B3. Kotwa fischer Superbond Rodzaj zastosowania Instrukcja montażu część 4 Załącznik B 12

20 Strona 20 Europejskiej Oceny Technicznej Tabela C1: Nośności charakterystyczne na wyrywanie prętów nagwintowanych z systemem iniekcyjnym FIS SB lub ampułką żywiczną RSB w otworze wywierconym udarowo Rozmiar M8 M10 M12 M16 M20 M24 M27 3) M30 Montażowy współczynnik bezpieczeństwa beton suchy i [-] 1,0 mokry لا 2 otwór zalany wodą 2) [-] 1,2 1,0 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna przyczepność zaprawy betonie niezarysowanym C20/25. Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] Zakres temperaturowy lll τ Rk,ucr [N/mm 2 ] Zakres temperaturowy lv τ Rk,ucr [N/mm 2 ] Charakterystyczna przyczepność zaprawy betonie zarysowanym C20/25. Zakres temperaturowy l τ Rk,cr [N/mm 2 ] 6,5 7,0 7,5 7,5 7,5 7,5 7,5 7,5 Zakres temperaturowy ll τ Rk,cr [N/mm 2 ] 6,0 6,5 7,5 7,5 7,5 7,5 7,0 7,0 Zakres temperaturowy lll τ Rk,cr [N/mm 2 ] 5,5 6,0 6,5 6,5 6,5 6,5 6,0 6,0 Zakres temperaturowy lv τ Rk,cr [N/mm 2 ] 5,0 5,5 6,0 6,0 6,0 6,0 5,5 5,5 Współczynnik zwiększający τ Rk Rozłupanie Ψ C C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,07 C40/50 [-] 1,08 C45/55 [-] 1,09 C50/60 [-] 1,10 Odstęp od krawędzi c cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s cr,sp [mm] 2 c cr,sp Patrz załącznik B 2 2) Tylko RSB 3) Tylko FIS SB Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia wyrywającego Załącznik C 1

21 Strona 21 Europejskiej Oceny Technicznej Tabela C1: Nośności charakterystyczne na wyrywanie prętów nagwintowanych z ampułką żywiczną RSB w otworze wywierconym techniką diamentową Rozmiar M8 M10 M12 M16 M20 M24 M30 Montażowy współczynnik bezpieczeństwa beton suchy i mokry otwór zalany wodą لا 2 [-] 1,0 [-] 1,2 1,0 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna przyczepność zaprawy betonie niezarysowanym C20/25. Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] Zakres temperaturowy lll τ Rk,ucr [N/mm 2 ] ,5 Zakres temperaturowy lv τ Rk,ucr [N/mm 2 ] ,5 Charakterystyczna przyczepność zaprawy betonie zarysowanym C20/25. Zakres temperaturowy l τ Rk,cr [N/mm 2 ] ,5 7,5 7,5 7,5 Zakres temperaturowy ll τ Rk,cr [N/mm 2 ] ,5 7,5 7,5 7,0 Zakres temperaturowy lll τ Rk,cr [N/mm 2 ] ,5 6,5 6,5 6,5 Zakres temperaturowy lv τ Rk,cr [N/mm 2 ] ,0 6,0 6,0 6,0 Współczynnik zwiększający τ Rk Rozłupanie Ψ C C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,07 C40/50 [-] 1,08 C45/55 [-] 1,09 C50/60 [-] 1,10 Odstęp od krawędzi c cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp Patrz załącznik B 2 Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia wyrywającego Załącznik C 2

22 Strona 22 Europejskiej Oceny Technicznej Tabela C3: Nośności charakterystyczne na wyrywanie kotwy z gwintem wewnętrznym fischer RG MI z systemem iniekcyjnym FIS SB lub ampułką żywiczną RSB w otworze wywierconym udarowo Rozmiar M8 M10 M12 M16 M20 Montażowy współczynnik bezpieczeństwa Zniszczenie stali Nośność charakterystyczna N Rk,S ze śrubą o wytrzymałości beton suchy i mokry otwór wypełniony wodą klasa wytrzymałości klasa wytrzymałości 70 لا 2 [-] 1,0 [-] 1,2 1,0 5.8 [kn] [kn] A4 [kn] C [kn] Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d H [mm] Charakterystyczna przyczepność zaprawy betonie niezarysowanym C20/25 Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] ,5 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] Zakres temperaturowy lll τ Rk,ucr [N/mm 2 ] Zakres temperaturowy lv τ Rk,ucr [N/mm 2 ] 10 9,5 9 8,5 7,5 Charakterystyczna przyczepność zaprawy betonie zarysowanym C20/25 Zakres temperaturowy l τ Rk,cr [N/mm 2 ] 5 Zakres temperaturowy ll τ Rk,cr [N/mm 2 ] 5 Zakres temperaturowy lll τ Rk,cr [N/mm 2 ] 4,5 Zakres temperaturowy lv τ Rk,cr [N/mm 2 ] 4 Współczynnik zwiększający τ Rk Rozłupanie Ψ C C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,07 C40/50 [-] 1,08 C45/55 [-] 1,09 C50/60 [-] 1,10 Odstęp od krawędzi C cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp Patrz załącznik B 2 2) Tylko RSB Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia wyrywającego Załącznik C 3

23 Strona 23 Europejskiej Oceny Technicznej Tabela C4: Nośności charakterystyczne na wyrywanie kotwy z gwintem wewnętrznym fischer RG MI z ampułką żywiczną RSB w otworze wywierconym techniką diamentową Rozmiar M8 M10 M12 M16 M20 Montażowy współczynnik bezpieczeństwa Zniszczenie stali Nośność charakterystyczna N Rk,S ze śrubą o wytrzymałości beton suchy i [-] 1,0 mokry لا 2 otwór zalany wodą [-] 1,2 1,0 klasa wytrzymałości klasa wytrzymałości [kn] [kn] A4 [kn] C [kn] Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d H [mm] Charakterystyczna przyczepność zaprawy betonie niezarysowanym C20/25 Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] ,5 Zakres temperaturowy lll τ Rk,ucr [N/mm 2 ] ,5 8,5 Zakres temperaturowy lv τ Rk,ucr [N/mm 2 ] ,5 9 8 Charakterystyczna przyczepność zaprawy betonie zarysowanym C20/25 Zakres temperaturowy l τ Rk,cr [N/mm 2 ] 5 Zakres temperaturowy ll τ Rk,cr [N/mm 2 ] 5 Zakres temperaturowy lll τ Rk,cr [N/mm 2 ] 4,5 Zakres temperaturowy lv τ Rk,cr [N/mm 2 ] 4 Współczynnik zwiększający τ Rk Rozłupanie Ψ C C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,07 C40/50 [-] 1,08 C45/55 [-] 1,09 C50/60 [-] 1,10 Odstęp od krawędzi C cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp Patrz załącznik B 2 Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia wyrywającego Załącznik C 4

24 Strona 24 Europejskiej Oceny Technicznej Tabela C5: Nośności charakterystyczne na ścinanie prętów nagwintowanych Rozmiar M8 M10 M12 M16 M20 M24 M27 M30 Współczynnik k w równaniu (5.7) Instrukcji Technicznej TR 029 dla wymiarowania kotew wklejanych k [-] 2,0 Tabela C6: Nośności charakterystyczne na ścinanie kotew z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Montażowy współczynnik bezpieczeństwa لا 2 [-] 1,0 Zniszczenie stali bez zginania Nośność charakterystyczna V Rk,S ze śrubą o wytrzymałości Zniszczenie stali ze zginaniem Nośność charakterystyczna M 0 Rk,S ze śrubą o wytrzymałości klasa wytrzymałości klasa wytrzymałości 70 klasa wytrzymałości klasa wytrzymałości 70 Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k w równaniu (5.7) Raportu Technicznego TR 029 dla wymiarowania kotew wklejanych 5.8 [kn] 9,2 14,5 21,1 39,2 62,0 8.8 [kn] 14,6 23,2 33,7 62,7 90,0 A4 [kn] 12,8 20,3 29,5 54,8 86,0 C [kn] 12,8 20,3 29,5 54,8 86,0 5.8 [Nm] [Nm] A4 [Nm] C [Nm] k [-] 2,0 Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia ścinającego Załącznik C 5

25 Strona 25 Europejskiej Oceny Technicznej Tabela C7: Nośności charakterystyczne na wyrywanie prętów zbrojeniowych z systemem iniekcyjnym FIS SB w otworze wywierconym techniką udarową Rozmiar Ø [mm] Montażowy współczynnik bezpieczeństwa لا 2 [-] 1,0 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Charakterystyczna przyczepność zaprawy betonie niezarysowanym C20/25. Zakres temperaturowy l τ Rk,ucr [N/mm 2 ] 8,0 8,5 9,0 9,5 9,5 10 9,5 9,0 7,5 Zakres temperaturowy ll τ Rk,ucr [N/mm 2 ] 8,0 8,5 9,0 9,0 9,5 9,5 9,0 8,5 7,5 Zakres temperaturowy lll τ Rk,ucr [N/mm 2 ] 7,0 7,5 8,0 8,0 8,5 8,5 8,0 7,5 6,5 Zakres temperaturowy lv τ Rk,ucr [N/mm 2 ] 6,5 7,5 7,0 7,5 7,5 8,0 7,5 7,0 6,0 Charakterystyczna przyczepność zaprawy betonie zarysowanym C20/25. Zakres temperaturowy l τ Rk,cr [N/mm 2 ] 4,5 6,0 6,0 6,0 7,0 6,0 6,0 6,0 6,0 Zakres temperaturowy ll τ Rk,cr [N/mm 2 ] 4,5 5,5 5,5 5,5 6,5 6,0 6,0 6,0 6,0 Zakres temperaturowy lll τ Rk,cr [N/mm 2 ] 4,0 5,0 5,0 5,0 6,0 5,5 5,5 5,5 5,5 Zakres temperaturowy lv τ Rk,cr [N/mm 2 ] 3,5 4,5 4,5 4,5 5,5 5,0 5,0 5,0 5,0 C25/30 [-] 1,02 C30/37 [-] 1,04 Współczynnik zwiększający τ Rk Rozłupanie Ψ C C35/45 [-] 1,07 C40/50 [-] 1,08 C45/55 [-] 1,09 C50/60 [-] 1,10 Odstęp od krawędzi c cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy s cr,sp [mm] 2 c cr,sp Patrz załącznik B2 Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia wyrywającego Załącznik C 6

26 Strona 26 Europejskiej Oceny Technicznej Tabela C8: Nośności charakterystyczne na wyrywanie kotew zbrojeniowych fischer FRA z systemem iniekcyjnym FIS SB w otworze wywierconym techniką udarową Rozmiar M12 M16 M20 M24 Montażowy współczynnik bezpieczeństwa Zniszczenie stali لا 2 [-] 1,0 Nośność charakterystyczna N Rk,S [kn] Częściowy współczynnik bezpieczeństwa لا Ms N [-] 1,4 Zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Średnica obliczeniowa d [mm] Nośność charakterystyczna przyczepności zaprawy betonie niezarysowanym C20/25 Zakres temperaturowy l 2) τ Rk,ucr [N/mm 2 ] 9,0 9,5 10 9,5 Zakres temperaturowy ll 2) τ Rk,ucr [N/mm 2 ] 9,0 9,5 9,5 9,0 Zakres temperaturowy lll 2) τ Rk,ucr [N/mm 2 ] 8,0 8,5 8,5 8,0 Zakres temperaturowy lv 2) τ Rk,ucr [N/mm 2 ] 7,0 7,5 8,0 7,5 Nośność charakterystyczna przyczepności zaprawy betonie zarysowanym C20/25 Zakres temperaturowy l 2) τ Rk,cr [N/mm 2 ] 6,0 7,0 6,0 6,0 Zakres temperaturowy ll 2) τ Rk,cr [N/mm 2 ] 5,5 6,5 6,0 6,0 Zakres temperaturowy lll 2) τ Rk,cr [N/mm 2 ] 5,0 6,0 5,5 5,5 Zakres temperaturowy lv 2) τ Rk,cr [N/mm 2 ] 4,5 5,5 5,0 5,0 Współczynnik zwiększający τ Rk Rozłupanie Ψ C C25/30 [-] 1,02 C30/37 [-] 1,04 C35/45 [-] 1,07 C40/50 [-] 1,19 C45/55 [-] 1,08 C50/60 [-] 1,10 Odstęp od krawędzi C cr,sp h/h ef 2,0 [mm] 1,0 h ef 2,0>h/ h ef >1,3 [mm] 4,6 h ef - 1,8 h h/ h ef 1,3 [mm] 2,26 h ef Odstęp osiowy S cr,sp [mm] 2 c cr,sp W przypadku braku innych regulacji krajowych 2) Patrz załącznik B 2 Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia wyrywającego Załącznik C 7

27 Strona 27 Europejskiej Oceny Technicznej Tabela C9: Nośności charakterystyczne nośności na ścinanie prętów zbrojeniowych z systemem iniekcyjnym FIS SB Rozmiar Ø [mm] Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k w równaniu (5.7) Raportu Technicznego TR 029, rozdział k [-] 2,0 Tabela C10: Nośności charakterystyczne na ścinanie kotew zbrojeniowych fischer FRA z systemem iniekcyjnym FIS SB Rozmiar M12 M16 M20 M24 Zniszczenie stali bez zgninania Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa Zniszczenie stali ze zginaniem لا Ms V [-] 1,56 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik لا bezpieczeństwa Ms V [-] 1,56 Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik k w równaniu (5.7) Raportu Technicznego TR 029 dla zwymiarowania kotew wklejanych k [-] 2,0 Parametry Wartości charakterystyczne dla statycznego i quasi-statycznego obciążenia ścinającego Załącznik C 8

28 Strona 28 Europejskiej Oceny Technicznej Tabela C11: Przemieszczenia pod obciążeniem wyrywającym prętów nagwintowanych Rozmiar M8 M10 M12 M16 M20 M24 M27 M30 Beton niezarysowany i zarysowany; zakres temperaturowy I, II, III, IV Przemieszczenie δ N0 [mm/(n/mm 2 )] 0,07 0,08 0,09 0,10 0,11 0,12 0,13 0,13 Przemieszczenie δ N [mm/(n/mm 2 )] 0,13 0,14 0,15 0,17 0,17 0,18 0,19 0,19 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie dla obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość obliczeniowa naprężenia dla złącza klejonego) Tabela C12: Przemieszczenia pod obciążeniem ścinającym dla prętów nagwintowanych Rozmiar M8 M10 M12 M16 M20 M24 M27 M30 Beton niezarysowany i zarysowany; zakres temperaturowy I, II, III, IV Przemieszczenie δ V0 [mm/(n/mm 2 )] 0,18 0,15 0,12 0,09 0,07 0,06 0,05 0,05 Przemieszczenie δ V [mm/(n/mm 2 )] 0,27 0,22 0,18 0,14 0,11 0,09 0,08 0,07 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie obciążenia długotrwałego = δ V V d /1,4 (V d: wartość obliczeniowa naprężenia dla złącza klejonego) Tabela C13: Przemieszczenia pod obciążeniem wyrywającym dla kotew z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Beton niezarysowany i zarysowany; zakres temperaturowy I, II, III, IV Przemieszczenie δ N0 [mm/n/ mm 2 ] 0,09 0,10 0,10 0,11 0,19 Przemieszczenie δ N [mm/n/ mm 2 ] 0,13 0,15 0,15 0,17 0,19 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie dla obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość obliczeniowa naprężenia dla złącza klejonego) Tabela C14: Przemieszczenia pod obciążeniem ścinającym dla kotew z gwintem wewnętrznym fischer RG MI Rozmiar M8 M10 M12 M16 M20 Beton niezarysowany i zarysowany; zakres temperaturowy I, II, III, IV Przemieszczenie δ V0 [mm/kn] 0,12 0,09 0,08 0,07 0,05 Przemieszczenie δ V [mm/kn] 0,18 0,14 0,12 0,10 0,08 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie dla obciążenia długotrwałego = δ V V d /1,4 (V d: wartość obliczeniowa naprężenia dla złącza klejonego) Parametry Przemieszczenia prętów nagwintowanych i kotew z gwintem wewnętrznym fischer RG MI Załącznik C 9

29 Strona 29 Europejskiej Oceny Technicznej Tabela C15: Przemieszczenia pod obciążeniem wyrywającym dla prętów zbrojeniowych Rozmiar Ø Beton niezarysowany i zarysowany; zakres temperaturowy I, II,III, IV Przemieszczenie δ N0 [mm/(n/mm 2 )] 0,07 0,08 0,09 0,09 0,10 0,11 0,12 0,13 0,13 Przemieszczenie δ N [mm/(n/mm 2 )] 0,12 0,13 0,13 0,15 0,16 0,16 0,18 0,20 0,20 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość obliczeniowa naprężenia dla złącza klejonego) Tabela C16: Przemieszczenia pod obciążeniem ścinającym dla prętów zbrojeniowych Rozmiar Ø Beton niezarysowany i zarysowany; zakres temperaturowy I, II,III, IV Przemieszczenie δ V0 [mm/kn] 0,18 0,15 0,12 0,10 0,09 0,07 0,06 0,05 0,05 Przemieszczenie δ V [mm/kn] 0,27 0,22 0,18 0,16 0,14 0,11 0,09 0,08 0,06 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie obciążenia długotrwałego = δ V V d /1,4 (V d: wartość zwymiarowania obciążenia ścinającego) Tabela C17: Przemieszczenia pod obciążeniem wyrywającym dla kotew zbrojeniowych fischer FRA Rozmiar M12 M16 M20 M24 Beton niezarysowany i zarysowany; zakres temperaturowy I, II, III, IV Przemieszczenie δ N0 [mm/n/ mm 2 ] 0,09 0,10 0,11 0,12 Przemieszczenie δ N [mm/n/ mm 2 ] 0,13 0,16 0,16 0,18 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ N0 τ sd /1,4 Przemieszczenie obciążenia długotrwałego = δ N τ sd /1,4 (τ sd: wartość obliczeniowa naprężenia dla złącza klejonego) Tabela C18: Przemieszczenia pod obciążeniem ścinającym dla kotew zbrojeniowych fischer FRA Rozmiar M12 M16 M20 M24 Beton niezarysowany i zarysowany; zakres temperaturowy I, II, III, IV Przemieszczenie δ V0 [mm/kn] 0,12 0,09 0,07 0,06 Przemieszczenie δ V [mm/kn] 0,18 0,14 0,11 0,09 Obliczanie przemieszczenia dla wymiarowanego obciążenia Przemieszczenie dla obciążenia krótkotrwałego = δ V0 V d /1,4 Przemieszczenie obciążenia długotrwałego = δ V V d /1,4 (V d: wartość obliczeniowa naprężenia ścinającego) Parametry Przemieszczenia prętów zbrojeniowych i kotew zbrojeniowych fischer FRA Załącznik C 10

30 Strona 30 Europejskiej Oceny Technicznej Tabela C19A: Wartości charakterystyczne dla prętów kotwowych fischer FIS A i RGM dla kategorii wytrzymałości sejsmicznej C1 z systemem iniekcyjnym FIS SB lub ampułką żywiczną RSB w otworze wywierconym techniką udarową Rozmiar M8 M10 M12 M16 M20 M24 M27 5) M30 Nośność charakterystyczna na wyrywanie, zniszczenie stali N Rk,s,C1 [kn] لا M.s.C1 [-] Stal ocynkowana Klasa wytrzymałości Stal Klasa nierdzewna A4 wytrzymałości oraz stal C Stal ocynkowana Stal nierdzewna A4 oraz stal C Klasa wytrzymałości Klasa wytrzymałości , , , ,50 2) / 1, ,6 Nośność charakterystyczna przyczepności, zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Zakres temperaturowy l 3) τ Rk,c1 [N/mm 2 ] 4,6 5,0 5,6 5,6 5,6 5,6 5,6 6,4 Zakres temperaturowy ll 3) τ Rk,c1 [N/mm 2 ] 4,3 4,6 5,6 5,6 5,6 5,6 5,3 6,0 Zakres temperaturowy lll 3) τ Rk,c1 [N/mm 2 ] 3,9 4,3 4,9 4,9 4,9 4,9 4,5 5,1 Zakres temperaturowy IV 3) τ Rk,c1 [N/mm 2 ] 3,6 3,9 4,5 4,5 4,5 4,5 4,1 4,7 Nośność charakterystyczna na ścinanie, zniszczenie stali bez zginania V Rk,s,C1 [kn] Stal ocynkowana Stal nierdzewna A4 oraz stal C Klasa wytrzymałości Klasa wytrzymałości ) 3) 4) 5) Dla prętów kotwowych fischer FIS A / RGM współczynnik ciągliwości dla stali wynosi 1,0 f uk= 700 N/mm 2 ; f yk = 560 N/mm 2 Patrz załącznik B 2 Tylko RSB Tylko FIS SB Parametry Wartości charakterystyczne przy obciążeniu sejsmicznym Kategoria C1 Załącznik C 11

31 Strona 31 Europejskiej Oceny Technicznej Tabela C19B: Wartości charakterystyczne standardowych prętów nagwintowanych dla kategorii wytrzymałości sejsmicznej C1 z systemem iniekcyjnym FIS SB lub ampułką żywiczną RSB w otworze wywierconym techniką udarową Rozmiar M8 M10 M12 M16 M20 M24 M27 2) M30 Nośność charakterystyczna na wyrywanie, zniszczenie stali Zniszczenie stali Charakterystyczna przyczepność, zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Patrz tabela C19A Patrz tabela C19A Nośność charakterystyczna na ścinanie, zniszczenie stali bez zginania V Rk,s,C1 [kn] Stal ocynkowana Stal nierdzewna A4 oraz stal C klasa wytrzymałości klasa wytrzymałości Tabela C20: Wartości charakterystyczne prętów zbrojeniowych dla kategorii wytrzymałości sejsmicznej C1 z systemem iniekcyjnym FIS SB w otworze wywierconym techniką udarową Rozmiar Ø Nośność charakterystyczna na wyrywanie, zniszczenie stali N RK,S,C1 [kn] Charakterystyczna przyczepności, zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu (beton suchy i mokry) Zakres temperaturowy l τ RK,C1 [N/mm 2 ] 3,2 4,3 4,5 4,5 5,3 4,5 4,5 4,5 5,1 Zakres temperaturowy ll τ RK,C1 [N/mm 2 ] 3,2 3,9 4,1 4,1 4,9 4,5 4,5 4,5 5,1 Zakres temperaturowy lll τ RK,C1 [N/mm 2 ] 2,8 3,6 3,8 3,8 4,5 4,1 4,1 4,1 4,7 Zakres temperaturowy IV τ RK,C1 [N/mm 2 ] 2,5 3,2 3,4 3,4 4,1 3,8 3,8 3,8 4,3 Nośność charakterystyczna na ścinanie, zniszczenie stali bez zginania V RK,S,C1 [kn] ) Patrz załącznik B 2 Tylko FIS SB Parametry Wartości charakterystyczne pod oddziaływaniem sejsmicznym Kategoria C1 Załącznik C 12

32 Strona 32 Europejskiej Oceny Technicznej Tabela C21: Wartości charakterystyczne prętów nagwintowanych fischer FIS A, RGM i standardowych prętów nagwintowanych dla kategorii wytrzymałości sejsmicznej C2 z systemem iniekcyjnym FIS SB w otworze wywierconym techniką udarową Rozmiar M8 M10 M12 M16 M20 M24 M27 M30 Nośność charakterystyczna na wyrywanie, zniszczenie stali N Rk,s,C2 Stal ocynkowana klasa wytrzymałości [kn] Stal nierdzewna klasa wytrzymałości A4 oraz stal C Charakterystyczna przyczepność zaprawy, zniszczenie poprzez równoczesne wyciągnięcie kotwy i wyrwanie stożka betonu Zakres temperaturowy I τ RK,C2 [N/mm 2 ] ,5 3,2 2,6 3, Zakres temperaturowy II τ RK,C2 [N/mm 2 ] ,5 3,2 2,6 3, Zakres temperaturowy III τ RK,C2 [N/mm 2 ] ,9 2,7 2,3 2, Zakres temperaturowy IV τ RK,C2 [N/mm 2 ] ,6 2,5 2,1 2, δ N,(DLS) 3) δ N,(ULS) 3) [mm/(n/mm 2 )] ,09 0,10 0,11 0, [mm/(n/mm 2 )] ,15 0,17 0,17 0, Nośność charakterystyczna na ścinanie, zniszczenie stali bez zginania V Rk,s,C2 2) [kn] Stal ocynkowana Stal nierdzewna A4 oraz stal C klasa wytrzymałości klasa wytrzymałości δ V,(DLS) 4) δ V,(ULS) 4) [mm/kn] ,18 0,10 0,07 0, [mm/kn] ,25 0,14 0,11 0, ) 3) Patrz załącznik B 2 Dla prętów kotwowych fischer FIS A / RGM współczynnik ciągliwości dla stali wynosi 1,0 Obliczanie przemieszczenia 4) Obliczanie przemieszczenia δ = N0 δ N0 współczynnik τ ; δ = V0 δ V0 współczynnik V ; δ = N δ N współczynnik τ ; δ = V δ V współczynnik V ; Parametry Wartości charakterystyczne pod obciążeniem sejsmicznym Kategoria C2 Załącznik C 13
