KARTA TECHNICZNA PRODUKTU WCF-PESF/WCF-PESF-E/WCF-PESF-C

Transkrypt

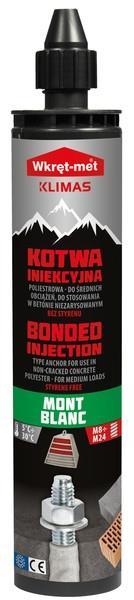

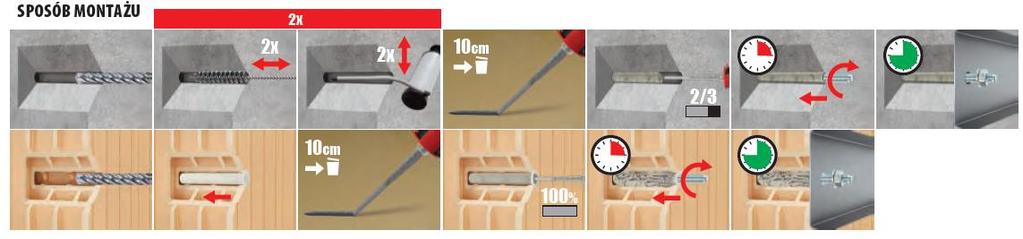

1 Sekcja 1. OPIS PRODUKTU KOTWA INIEKCYJNA POLIESTROWA WCF-PESF/WCF-PESF-E/WCF-PESF-C Poliestrowa dwuskładnikowa 1:10 kotwa iniekcyjna bez styrenu. Dedykowana głównie do prac przydomowych oraz dla profesjonalistów przy kotwieniu w elementach murowych. Przeznaczona do wklejania prętów gwintowanych w podłoża betonowe, w elementy murowe pełne i w pustaki przy zastosowaniu tulejek siatkowych tworzywowych TSN lub metalowych TSM. Materiał podłoża: beton niezarysowany (opcja 7) klasy C20/25 do C50/60 beton zbrojony i niezbrojony beton suchy, mokry oraz otwory zalane wodą (Kat. 2) cegła pełna, cegła kratówka, pustak ceramiczny Temperatury stosowania: Kotwy iniekcyjne posiadają Europejską Ocenę Techniczną: ETA-15/0745 i ETA-16/0677 Sekcja 2. SPOSÓB MONTAŻU 1. Stosowane mogą być wyłącznie oryginalne kotwy iniekcyjne dostarczone przez producenta 2. Przed przystąpieniem do prac należy wyznaczyć miejsca, w których mają być osadzone kotwy iniekcyjne 3. Następnie należy wywiercić otwory zgodnie z dobranymi parametrami (średnica i głębokość otworu) 4. Otwory należy starannie oczyścić ze zwiercin szczotką SCF (2x) oraz wydmuchać pompką PCF (2x) 5. Odkręcić nakrętkę z pojemnika żywicy, nakręcić dostarczony mieszacz i w przypadku pierwszego dozowania wycisnąć na bok ok. 10 cm tak, aby żywica osiągnęła jednolity kolor (pełne wymieszanie składników) 6. W przypadku materiałów z pustkami należy zastosować siatkową tuleję TSN lub TSM, aby żywica pozostała na swoim miejscu i nie spływała w pustki elementu 7. Zaaplikować żywicę do otworu (około 2/3 głębokości) lub do tulei siatkowej (wypełnić całą), od dna otworu przesuwając mieszacz do wylotu tak, aby nie powstały pustki powietrzne 8. Do głębokich otworów żywicę należy aplikować poprzez wężyk MCF-P lub MCF-PK nasunięty na mieszacz oraz końcówkę dozującą 9. Zamocować przygotowany pręt w otworze w czasie krótszym niż czas żelowania, spokojnym ruchem posuwisto-obrotowym tak, aby żywica dobrze przylegała po obwodzie do pręta i ścianek otworu 10. Ewentualny nadmiar żywicy, który wypłynął z otworu należy zebrać szpachelką 11. Obciążenie łącznika może nastąpić po osiągnięciu maksymalnych parametrów wytrzymałościowych (całkowitym utwardzeniu żywicy) 12. Po zamocowaniu elementu na pręcie gwintowanym, nakrętkę należy dokręcić odpowiednim momentem dokręcającym (T inst) 1

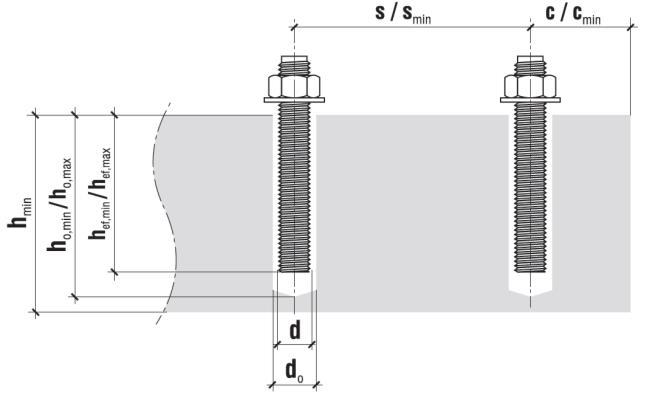

2 Sekcja 3a. DANE TECHNICZNE PODŁOŻA BETONOWE TABELA 1. CECHY PRODUKTU Parametr Wartość Nazwa Mont Blanc Symbol WCF-PESF Rodzaj Poliester Pojemność 300 ml WCF-PESF C Temperatura montażu WCF-PESF-E C WCF-PESF-C C Podłoże Beton niezarysowany Kotwienie prętów gwintowanych M8 M24 5.8; 8.8; 10.9 ocynk galwaniczny Pręty gwintowane A2-70; A4-70; A4-80 stal nierdzewna ; stal HCR Warunki montażu Otwory suche, wilgotne i zalane wodą Warunki wiercenia Udarowe TABELA 2. DOBÓR PRODUKTU Kod [ C] Szt. WCF-PESF WCF-PESF-E WCF-PESF-C TABELA 3. PARAMETRY MONTAŻOWE PRĘTY GWINTOWANE PODŁOŻA BETONOWE Parametry M8 M10 M12 M16 M20 M24 Średnica pręta gwintowanego d [mm] Średnica otworu d0 [mm] Min. głębokość kotwienia hef,min [mm] Min. głębokość otworu h0,min [mm] Min. odległość od krawędzi cmin [mm] Min. rozstaw osiowy łączników smin [mm] Max. głębokość kotwienia hef,max [mm] Max. głębokość otworu h0,max [mm] Min. odległość od krawędzi cmin [mm] Min. rozstaw osiowy łączników smin [mm] Min. grubość podłoża hmin [mm] hef + 30 mm > 100 mm hef + 2*d0 Moment dokręcający Temp. podłoża [ C] żelowania utwardzania TABELA 4. CZAS ŻELOWANIA I UTWARDZANIA ŻYWICY Typ żywicy -10 do -5-5 do do do do do do do do PESF PESF-E ,5 5 3,5 2,5 2,5 PESF-C 5 5 3,5 2 1, PESF PESF-E PESF-C

3 Śr. otworu [mm] Śr. otworu [mm] Moment dokręcający TABELA 5. NOŚNOŚĆ NA ROZCIĄGANIE Nośności pojedynczych łączników wklejanych na rozciąganie w betonie niezarysowanym C20/25 przy zachowaniu podst. warunków montażu wartości charakterystyczne i wartości obliczeniowe Wartość minimalna z {zniszczenie przez wyrwanie N R,p [kn]; zniszczenie stożka betonu N R,c [kn]} Zniszczenie stali N R,s [kn] Współczynnik bezpieczeństwa γ Mc = 1,8 y Ms = 1,5 y Ms = 1,4 y Ms = 1,87 y Ms = 1,6 Głębokość zakotwienia h ef [mm] Klasa stali ,8 8,8 10,9 A2-70 A4-70 A ,82 17,09 21, ,30 29,28 36,60 25,62 25,62 29,28 7,12 9,49 11, ,20 19,52 26,14 13,73 13,73 18,30-20,11 25,13 30, ,00 46,40 58,00 40,60 40,60 46,40-11,17 13,96 16, ,33 30,93 41,43 21,75 21,75 29, ,93 40,72 47, ,15 67,44 84,30 59,01 59,01 67, ,85 22,62 26, ,10 44,96 60,21 31,61 31,61 42, ,33 72,38 81,43 90, ,50 125,60 157,00 109,90 109,90 125, ,19 40,21 45,24 50, ,33 83,73 112,14 58,88 58,88 78, ,42 90,48 100,53 110,58 120, ,50 196,00 245,00 171,50 171,50 196, ,68 50,27 55,85 61,44 67, ,67 130,67 175,00 91,88 91,88 122, ,10 124,41 135,72 147,03 158,34 169,65 176,50 282,40 353,00 247,10 247,10 282, ,83 69,12 75,40 81,68 87,96 94,25 117,67 188,27 252,14 132,38 132,38 176,50 Dane dla pojedynczej kotwy bez wpływu odległości od krawędzi oraz wpływu rozstawu osiowego kotew Przy zmniejszaniu odległości osiowych i krawędziowych nośności podane w tabeli należy przemnożyć przez współczynniki redukcyjne z tabel 8 i 9 TABELA 6. NOŚNOŚĆ NA ŚCINANIE Moment dokręcający Nośności pojedynczych łączników wklejanych na ścinanie w betonie niezarysowanym C20/25 przy zachowaniu podst. warunków montażu wartości charakterystyczne i wartości obliczeniowe Wartość minimalna z {zniszczenie przez odłupanie V R,p [kn]; zniszczenie krawędzi betonu V R,c [kn]} Zniszczenie stali V R,s [kn] Współczynnik bezpieczeństwa γ Mc = 1,5 y Ms = 1,25 yms = 1,5 y Ms = 1,56 y Ms = 1,33 Głębokość zakotwienia h ef [mm] Klasa stali ,8 8,8 10,9 A2-70 A4-70 A ,63 24,12 33, ,15 14,64 18,30 12,81 12,81 14,64 10,42 16,08 22, ,32 11,71 12,20 8,24 8,24 10,98-24,85 34,78 45, ,50 23,20 29,00 20,30 20,30 23,20-16,57 23,19 30, ,60 18,56 19,33 13,05 13,05 17, ,65 46,90 59, ,08 33,72 42,15 29,51 29,51 33, ,77 31,27 39, ,86 26,98 28,10 18,97 18,97 25, ,53 75,17 89,68 105, ,25 62,80 78,50 54,95 54,95 62, ,02 50,11 59,79 70, ,40 50,24 52,33 35,33 35,33 47, ,59 92,57 108,38 124,99 142, ,25 98,00 122,50 85,75 85,75 98, ,73 61,71 72,26 83,33 94, ,00 78,40 81,67 55,13 55,13 73, ,28 128,33 146,15 164,72 183,99 203,95 88,25 141,20 176,50 123,55 123,55 141, ,18 85,55 97,44 109,81 122,66 135,97 70,60 112,96 117,67 79,43 79,43 105,90 Dane dla pojedynczej kotwy bez wpływu odległości od krawędzi oraz wpływu rozstawu osiowego kotew Przy zmniejszaniu odległości osiowych i krawędziowych nośności podane w tabeli należy przemnożyć przez współczynniki redukcyjne z tabel 8 i 10 Nośność charakterystyczna Nośność obliczeniowa Parametr TABELA 7. PODSTAWOWE WARUNKI MONTAŻU DLA ZACHOWANIA NOŚNOŚCI Z TABEL 5, 6 Rozmiar pręta Zależność Głębokość zakotwienia hef [mm] Odległość od krawędzi c [mm] M8-M24 c=1,5hef Odległość między łącznikami s [mm] M8-M24 s=3hef

4 Rozmiar pręta Śr. otworu [mm] TABELA 8. WSPÓŁCZYNNIK REDUKCYJNY DLA ROZCIĄGANIA I ŚCINANIA WPŁYW ROZSTAWU KOTEW s Wpływ rozstawu kotew (współczynnik redukcyjny) Ψ sn,v s/hef 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3 M8- M24 0,58 0,60 0,62 0,63 0,65 0,67 0,68 0,70 0,72 0,73 0,75 0,77 0,78 0,80 0,82 0,83 0,85 0,87 0,88 0,90 0,92 0,93 0,95 0,97 0,98 1,00 Odległość między kotwami s nie może być mniejsza niż 0,5 głębokości kotwienia (hef) 0,5hef < s < 3hef TABELA 9. WSPÓŁCZYNNIK REDUKCYJNY DLA ROZCIĄGANIA WPŁYW ODLEGŁOŚCI OD KRAWĘDZI c Wpływ odległości kotew od krawędzi (współczynnik redukcyjny) Ψ cn c/hef 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 M8-M24 0,53 0,57 0,62 0,67 0,71 0,76 0,81 0,85 0,90 0,95 1,00 Odległość od krawędzi c nie może być mniejsza niż 0,5 głębokości kotwienia (hef) 0,5hef < c < 1,5hef TABELA 10. WSPÓŁCZYNNIK REDUKCYJNY DLA ŚCINANIA WPŁYW ODLEGŁOŚCI OD KRAWĘDZI c Wpływ odległości kotew od krawędzi (współczynnik redukcyjny) Ψ cv c/hef 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 M8-M24 0,23 0,29 0,36 0,43 0,50 0,58 0,66 0,74 0,82 0,91 1,00 Odległość od krawędzi c nie może być mniejsza niż 0,5 głębokości kotwienia (hef) 0,5hef < c < 1,5hef Moment dokręcający TABELA 11. WYDAJNOŚĆ Orientacyjne ilości kotew z jednego kartusza pojemność 300 ml Głębokość zakotwienia hef [mm] M M M M M M Sekcja 3b. DANE TECHNICZNE PODŁOŻA MUROWE Nazwa Symbol Rodzaj Pojemność Parametr Temperatura montażu Podłoże Kotwienie prętów gwintowanych Pręty gwintowane Warunki montażu Warunki wiercenia TABELA 1. CECHY PRODUKTU WCF-PESF WCF-PESF-E WCF-PESF-C Wartość Mont Blanc WCF-PESF Poliester 300 ml C C C Cegła pełna, cegła kratówka, pustak ceramiczny M8 M12 5.8; 8.8; 10.9 ocynk galwaniczny A2-70; A4-70; A4-80 stal nierdzewna ; stal HCR Otwory suche, wilgotne i zalane wodą Udarowe/bezudarowe TABELA 2. DOBÓR PRODUKTU Kod [ C] Szt. WCF-PESF WCF-PESF-E WCF-PESF-C

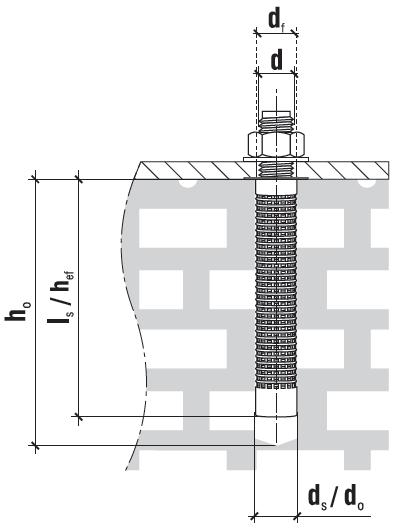

5 TABELA 3. PARAMETRY MONTAŻOWE PRĘTY GWINTOWANE PODŁOŻA MUROWE Typ podłoża Cegły pełne Cegły perforowane M8 M10 M12 M8 M10 M12 Średnica pręta gwintowanego d [mm] Długość tulei siatkowej ls [mm] Średnica tulei siatkowej ds [mm] Nominalna średnica otworu do [mm] Min. głębokość otworu h0 [mm] 90 Min. głębokość zakotwienia hef [mm] 85 Średnica otworu w elemencie mocowanym df [mm] Moment dokręcający 2 Temp. podłoża [ C] żelowania utwardzania TABELA 4. CZAS ŻELOWANIA I UTWARDZANIA ŻYWICY Typ żywicy -10 do -5-5 do do do do do do do do PESF PESF-E ,5 5 3,5 2,5 2,5 PESF-C 5 5 3,5 2 1, PESF PESF-E PESF-C TABELA 5. NOŚNOŚĆ NA ROZCIĄGANIE I ŚCINANIE PODŁOŻA MUROWE Nośności pojedynczych łączników wklejanych na rozciąganie i ścinanie w podłożach murowych przy zachowaniu podst. warunków montażu wartości charakterystyczne i wartości obliczeniowe NRk=VRk* M8 M10 M12 Współczynnik bezpieczeństwa γmm = 2,5 Rodzaj podłoża*** Cegła 1** Cegła 2** Cegła 3** Cegła 4 Cegła 5 Cegła 6** Cegła 7** Cegła 8** Cegła 9** 2,50 0,75 0,75 1,50 0,75 1,20 0,60 0,60 2,50 1,00 0,30 0,30 0,60 0,30 0,48 0,24 0,24 1,00 2,00 1,20 1,20 1,50 0,90 1,20 0,30 1,50 1,50 0,80 0,48 0,48 0,60 0,36 0,48 0,12 0,60 0,60 2,00 0,50 0,50 3,00 1,50 0,90-1,20 2,50 0,80 0,20 0,20 1,20 0,60 0,36-0,48 1,00 *Dla projektowania zgodnie z ETAG 029, Załącznik C: N Rk = N Rk,p = N Rk,b = N Rks; N Rk,pb zgodnie z ETAG 029, Załącznik C. Dla V Rk,s zob. Załącznik C1, Tabela C2; Obliczenia V Rk,pb i V Rk,c, zgodnie z ETAG 029, Załącznik C **Do stosowania z tuleją siatkową ***Rodzaje podłoży wg. Tabeli 7 Nośność charakterystyczna Nośność obliczeniowa Rodzaj podłoża TABELA 6. PODSTAWOWE WARUNKI MONTAŻU DLA ZACHOWANIA NOŚNOŚCI Z TABELI 5 M8 M10 M12 c = cmin sii = sminii s = smin c = cmin sii = sminii s = smin c = cmin sii = sminii s = smin [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Cegła Cegła Cegła Cegła Cegła Cegła Cegła Cegła Cegła

6 Rozmiar pręta Średnica otworu [mm] TABELA 7. RODZAJE PODŁOŻY MUROWYCH DLA TABELI 5, 6 Moment dokręcający TABELA 8. WYDAJNOŚĆ PODŁOŻA MUROWE Orientacyjne ilości kotew z jednego kartusza pojemność 300 ml Cegła pełna Głębokość zakotwienia hef = 85 [mm] Cegła perforowana M M M Sekcja 4. UWAGI 1. Wszystkie wcześniejsze wersje niniejszej Karty Technicznej tracą ważność 2. Dane zamieszczone w niniejszej Karcie Technicznej Produktu są zgodne z obecnym stanem wiedzy i zostały podane w dobrej wierze. W przypadku niezastosowania się do zaleceń sposobu stosowania i montażu produktu firma KLIMAS Sp. z o. o. nie ponosi odpowiedzialności za poprawność i jakość wykonanego połączenia 6
