R-KER Kotwa wklejana winyloestrowa z tulejami z gwintem wewnętrznym

Transkrypt

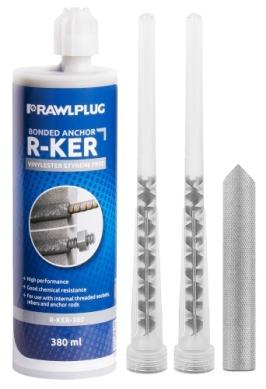

1 R-KER Kotwa wklejana winyloestrowa z tulejami z gwintem wewnętrznym Kotwa wklejana winyloestrowa o wysokiej wydajności do stosowania w betonie niespękanym z tulejami z gwintem wewnętrznym Aprobaty ETA-13/0805 Informacja o produkcie Cechy i korzyści Produkt certyfikowany do aplikacji z tulejami z gwintem wewnętrznym w betonie niespękanym ETAG 001 Opcja 7 Umożliwia wielokrotny montaż pręta gwintowanego w otworze Możliwość stosowania w niskich temperaturach (do -20 C wersja zimowa) pozwala na stosowanie przez cały rok Istnieje możliwość stosowania wersji zimowej w celu skrócenia czasu wiązania Możliwość stosowania w podłożach suchych, mokrych oraz otworach i podłożach zalanych wodą Szybki czas wiązania pozwala na szybkie wykonanie pracy Duża nośność żywicy pozwala na osiągnięcie wysokiej wydajności Instrukcja montażu Aplikacje Ściany osłonowe Balustrady Poręcze Zadaszenia Materiał podłoża Certyfikowane do: Beton niespękany C20/25-C50/60 1

2 Informacja o produkcie 1. Wywiercić otwór o odpowiedniej średnicy i głębokości. 2. Usunąć zwierciny z otworu za pomocą czterokrotnego użycia ręcznej pompki oraz wyciora. Są to konieczne czynności przed instalacją. 3. Umieścić kartridż w dozowniku i przymocować dyszę mieszającą 4. Rozpoczynając dozowanie z nowego opakowania odrzucić część żywicy, aż do uzyskania jednakowego koloru mieszanki 5. Wypełnić żywicą 2/3 głębokości otworu, rozpoczynając od dna otworu 6. Natychmiast po zadozowaniu żywicy ruchem obrotowym umieścić pręt w otworze. Usunąć zbędną ilość żywicy, która wypłynęła z otworu i odczekać odpowiedni czas wiązania żywicy 7. Dołączyć element mocowany i dokręcić nakrętkę do wymaganego momentu dokręcającego Produkt Żywica Opis/Typ żywicy Objętość [ml] R-KER-280 R-KER-380 R-KER-380-W R-KER-380-S R-KER-310 R-KER R-KER-W R-KER-S Żywica winyloestrowa bez styrenu [Polish]: Low Temperature (Winter) / Rapid Cure Styrene Free Vinylester Resin Żywica do wysokich temperatur (Lato)/ Żywica o wydłużonym czasie wiązania R-KER R-KER Żywica winyloestrowa bez styrenu R-KER R-KER Produkt Kotwa Element mocowany Rozmiar Stal klasy 5.8 Stal klasy A4 [Polish]: Socket diameter Długość Długość gwintu wewnętrznego Średnica otworu Max grubość t fix dla d L l g d f h nom,std [mm] [mm] [mm] [mm] [mm] M6 R-ITS-Z R-ITS-A R-ITS-Z R-ITS-A M8 R-ITS-Z R-ITS-A R-ITS-Z R-ITS-A M10 R-ITS-Z R-ITS-A M12 R-ITS-Z R-ITS-A M16 R-ITS-Z R-ITS-A

3 Zalecenia montażowe Średnica gwintu d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d f [mm] Moment dokręcający T inst [Nm] [Polish]: Thread engagement length h s [mm] Min. głębokość otworu w podłożu h 0 [mm] h ef + 5 h ef + 5 h ef + 5 h ef + 5 h ef + 5 Min. grubość podłoża h min [mm] Min. rozstaw s min [mm] Min. odległość od krawędzi c min [mm] Minimalny czas wiązania i montażu R-KER Temperatura podłoża Temperatura żywicy Czas wiązania Czas montażu [ C] [ C] [min] [min] R-KER-W Temperatura podłoża Temperatura żywicy Czas wiązania Czas montażu [ C] [ C] [min] [min]

4 Zalecenia montażowe R-KER-S Temperatura podłoża Temperatura żywicy Czas wiązania Czas montażu [ C] [ C] [min] [min] Właściwości mechaniczne R-ITS-Z Tuleje z gwintem wewnętrznym Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] R-ITS-A4 Tuleje z gwintem wewnętrznym, stal nierdzewna Nominalna wytrzymałość na rozciąganie f uk [N/mm 2 ] Nominalna granica plastyczności - rozciąganie f yk [N/mm 2 ] Przekrój czynny - rozciąganie A s [mm 2 ] Wskaźnik wytrzymałości przekroju W el [mm 3 ] Pręt metryczny gwintowany ze stali węglowej klasy 5.8 Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm] Pręt metryczny gwintowany ze stali węglowej klasy 8.8 Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm] Pręt metryczny gwintowany ze stali nierdzewnej A4 Charakterystyczny moment zginający M 0 Rk,s [Nm] Obliczeniowy moment zginający M [Nm] Dopuszczalna odporność na zginanie M rec [Nm]

5 Dane uproszczone dla pojedynczego zakotwienia Dane dla pojedynczej kotwy bez wpływu krawędzi i kotew sąsiadujących Podłoże Beton niespękany Efektywna głębokość zakotwienia h ef [mm] ŚREDNIE OBCIĄŻENIE NISZCZĄCE OBCIĄŻENIE WYRYWAJĄCE N Ru,m [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V Ru,m [kn] [kn] [kn] OBCIĄŻENIE CHARAKTERYSTYCZNE OBCIĄŻENIE WYRYWAJĄCE N Rk [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V Rk [kn] [kn] [kn] OBCIĄŻENIE OBLICZENIOWE OBCIĄŻENIE WYRYWAJĄCE N Rd [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V Rd [kn] [kn] [kn]

6 Dane uproszczone dla pojedynczego zakotwienia OBCIĄŻENIE ZALECANE OBCIĄŻENIE WYRYWAJĄCE N rec [kn] [kn] [kn] OBCIĄŻENIE ŚCINAJĄCE V rec [kn] [kn] [kn] Dane projektowe Efektywna głębokość zakotwienia h ef [mm] OBCIĄŻENIE WYRYWAJĄCE ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna N Rk,s [kn] = 1.5 N Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna N Rk,s [kn] = 1.87 N Rd,s [kn] ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/26 (40 C/24 C) Nośność charakterystyczna N Rk,p [kn] Nośność obliczeniowa γ Mp = 1.8 N Rd,p [kn] ZNISZCZENIE STOŻKA BETONU; BETON NIESPĘKANY C20/26 (40 C/24 C) Nośność charakterystyczna N Rk,c [kn] Nośność obliczeniowa N Rd,c [kn] ZNISZCZENIE PRZEZ WYRWANIE; BETON NIESPĘKANY C20/25 (80 C/50 C) Nośność charakterystyczna N Rk,p [kn] Nośność obliczeniowa N Rd,p [kn] Wspłczynnik zwiększający dla N Rd,p - C30/37 Ψ c Wspłczynnik zwiększający dla N Rd,p - C40/50 Ψ c Wspłczynnik zwiększający dla N Rd,p - C50/60 Ψ c Rozstaw kotew s cr,n [mm] Odległość od krawędzi c cr,n [mm]

7 Dane projektowe ZNISZCZENIE KRAWĘDZI BETONU; BETON NIESPĘKANY C20/25 OBCIĄŻENIE ŚCINAJĄCE Odległość od krawędzi c 1 [mm] Nośność charakterystyczna dla c 1 V Rk,c [kn] Nośność obliczeniowa γ Mc = 1.5 V Rd,c [kn] ZNISZCZENIE STALI; STAL KLASY 5.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY 8.8 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.25 V Rd,s [kn] ZNISZCZENIE STALI; STAL KLASY A4-70 Nośność charakterystyczna bez mimośrodu V Rk,s [kn] = 1.56 V Rd,s [kn] ODLEGŁOŚĆ OD KRAWĘDZI I ROZSTAW KOTEW Odległość od krawędzi (ścinanie) Tabela ważna tylko dla jednej krawędzi c min and s 3c v W innym wypadku skorzystać z programu obliczeniowego Rawlplug Współczynniki zwiększające dla odległości od krawędzi > c min stosowane dla V Rd,c dla betonu niespękanego. C V [mm] M6 M8 M10 M12 M ,00 1,00-1, ,33 1,33 1,14 1,32 1,00 1, ,69 1,68 1,44 1,66 1,25 1, ,88 1,87 1,60 1,85 1,39 1,39 1, ,06 2,05 1,76 2,03 1,52 1,52 1, ,67 2,65 2,26 2,61 1,95 1,94 1, ,88 2,86 2,44 2,81 2,10 2,09 1, ,51 2,98 3,45 2,56 2,55 1,87 7

8 Dane projektowe Odległość od krawędzi (rozciąganie) Tabela ważna tylko dla jednej krawędzi <c cr,n i s s cr,n. W innym wypadku skorzystać z programu obliczeniowego Rawlplug. Współczynniki redukcyjne dla odległości od krawędzi < c cr,n stosowane dla N Rd lub N rec dla betonu spękanego lub niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania" c N [mm] M6 M8 M10 M12 M ,55 0,55-0, ,57 0,57 0,53 0, ,60 0,60 0,56 0,60 0,53 0, ,69 0,69 0,63 0,69 0,59 0,59 0, ,75 0,75 0,67 0,75 0,64 0,64 0, ,81 0,81 0,72 0,81 0,68 0,68 0, ,88 0,88 0,78 0,88 0,73 0,73 0, ,00 1,00 0,88 1,00 0,82 0,82 0, ,00-0,92 0,92 0, ,00 1,00 0, , ,00 Rozstaw kotew Tabela ważna tylko dla jednego rozstawu kotew < s cr,n i c c cr,n W innym wypadku skorzystać z programu obliczeniowego Rawlplug Współczynniki redukcyjne dla rozstawu kotew < s cr,n stosowane dla N Rd / V Rd lub N rec / V rec dla betonu niespękanego dla tabeli "dane uproszczone dla pojedynczego zamocowania" s [mm] M6 M8 M10 M12 M ,59 0,59-0, ,60 0,60 0,58 0, ,61 0,61 0,59 0,61 0,58 0, ,64 0,64 0,62 0,64 0,61 0,61 0, ,70 0,70 0,67 0,70 0,65 0,65 0, ,77 0,77 0,72 0,77 0,70 0,70 0, ,83 0,83 0,78 0,83 0,75 0,75 0, ,90 0,90 0,83 0,90 0,80 0,80 0, ,97 0,97 0,89 0,97 0,85 0,85 0, ,00 1,00 0,92 1,00 0,88 0,88 0, ,96-0,92 0,92 0, ,00-0,95 0,95 0, ,00 1,00 0, , ,00 8

9 Dane logistyczne Rozmiar Ø32 Produkt Objętość [ml] Opakowanie jednostkowe Ilość [szt] Opakowanie zbiorcze Paleta Opakowanie jednostkowe Waga [kg] Opakowanie zbiorcze Paleta Kody ean R-KER-280 1) R-KER-380 1) R-KER-380-W 1) R-KER-380-S 1) R-KER-310 1) R-KER-400 1) R-KER-300 1) R-KER-345 1) ) ETA-13/
