ETA-11/0141 z 08/08/2016. Europejska Ocena Techniczna. Część ogólna. Jednostka Oceny Technicznej wydająca Europejską Ocenę Techniczną

Transkrypt

1 Członek INSTYTUT TECHNIKI BUDOWLANEJ PL WARSZAWA ul. Filtrowa 1 tel.: (+48 22) (+48 22) fax: (+48 22) Europejska Ocena Techniczna z 08/08/2016 Część ogólna (English language translation the original version is in Polish language) Jednostka wydająca Europejską Ocenę Techniczną Nazwa handlowa wyrobu budowlanego Grupa wyrobów, do której wyrób budowlany należy Producent Instytut Techniki Budowlanej Kotwy wklejane z prętami ze stali ocynkowanej lub stali odpornej na korozję do wykonywania zamocowań w betonie niezarysowanym RAWLPLUG S.A. ul. Kwidzyńska Wrocław, Polska Zakład produkcyjny Zakład Produkcyjny nr 3 Niniejsza Europejska Ocena Techniczna zawiera Niniejsza Europejska Ocena Techniczna została wydana zgodnie z Rozporządzeniem (EU) Nr 305/2011, na podstawie Niniejsza wersja zastępuje 16 stron, w tym 3 Załączniki, które stanowią integralną część niniejszej Oceny Wytyczne do Europejskich Aprobat Technicznych ETAG 001, wydanie kwiecień 2013 Kotwy metalowe do stosowania w betonie Część 1: Kotwy zagadnienia ogólne i Część 5: Kotwy wklejane, stosowane jako Europejski Dokument Oceny (EAD) wydaną 28/06/2013

2 Strona 2 Europejskiej, wydanej 08/08/2016 Niniejsza Europejska Ocena Techniczna została wydana przez Jednostkę Oceny Technicznej w języku oficjalnym tej jednostki. Tłumaczenia niniejszej Europejskiej Oceny Technicznej na inne języki powinny w pełni odpowiadać oryginalnie wydanemu dokumentowi i powinny być zidentyfikowane jako tłumaczenia. Udostępnianie niniejszej Europejskiej, włączając środki przekazu elektronicznego, powinno odbywać się w całości. Jakkolwiek publikowanie części dokumentu jest możliwe, za pisemną zgodą Jednostki. W tym przypadku na kopii powinna być podana informacja, że jest to fragment dokumentu.

3 Strona 3 Europejskiej, wydanej 08/08/2016 Część szczegółowa 1 Opis techniczny wyrobu Niniejsza Europejska Ocena Techniczna obejmuje wyrób o stosowanych zamiennie nazwach handlowych: RAWL RP-30 lub RAWL R-KF2. RAWL RP-30 / RAWL R- KF2 są kotwami wklejanymi (typu iniekcyjnego) składającymi się z zaprawy iniekcyjnej dostarczanej w pojemniku wyposażonym w dozownik pistoletowy z dyszą wylotową oraz pręta gwintowanego o wymiarach M8 do M30, wykonanego z: ocynkowanej stali węglowej, stali nierdzewnej, stali nierdzewnej o podwyższonej odporności na korozję, i dostarczanego z sześciokątną nakrętką i podkładką. Pręt gwintowany jest osadzany w wywierconym otworze, uprzednio wypełnionym zaprawą iniekcyjną, ruchem powolnym z nieznacznym obrotem. Zakotwienie pręta gwintowanego następuje przez przyklejenie pręta do betonu za pomocą zaprawy. Pręty gwintowane, w całym swym zakresie rozmiarowym, są produkowane z trzema rodzajami zakończeń: w postaci ścięcia jednostronnego pod kątem 45, w postaci ścięcia dwustronnego pod kątem 45 lub z zakończeniem płaskim. Pręty gwintowane są dostarczane w kompletach razem z pojemnikami z zaprawą lub mogą być nabywane oddzielnie. Dostępne są pojemniki z zaprawą o różnej pojemności oraz różnych typów. Wygląd i opis wyrobów przedstawiono na rysunkach w Załącznikach A. 2 Określenie zamierzonego zastosowania zgodnie z odpowiednim Europejskim Dokumentem Oceny (EAD) Właściwości użytkowe podane w p. 3 mają zastosowanie jedynie wtedy, gdy kotwy są stosowane zgodnie z warunkami podanymi w Załącznikach B. Postanowienia niniejszej Europejskiej oparte są na założeniu przewidywanego 50-letniego okresu użytkowania kotwy. Założenie dotyczące okresu użytkowania wyrobu nie może być interpretowane jako gwarancja udzielana przez Producenta lub Jednostkę, ale jako informacja, która może być wykorzystana przy wyborze odpowiedniego wyrobu, w związku z przewidywanym, ekonomicznie uzasadnionym okresem użytkowania obiektu. 3 Właściwości użytkowe wyrobu i metody zastosowane do ich oceny 3.1 Właściwości użytkowe wyrobu Nośność i stateczność (Wymaganie Podstawowe Zasadnicze charakterystyki są podane w Załącznikach C Bezpieczeństwo pożarowe (Wymaganie Podstawowe 2) Zasadnicze charakterystyki Reakcja na ogień Odporność ogniowa Właściwości użytkowe Zakotwienia spełniają wymagania klasy A1 Właściwość użytkowa nie została oceniona

4 Strona 4 Europejskiej, wydanej 08/08/ Higiena, zdrowie i środowisko (Wymaganie Podstawowe 3) Z uwagi na zawartość substancji niebezpiecznych mogą obowiązywać wymagania odnoszące się do wyrobów, dotyczące tego zagadnienia (np. transponowane europejskie prawodawstwo i prawa krajowe, regulacje i przepisy administracyjne). W celu spełnienia postanowień Rozporządzenia, wymagania te także powinny być spełnione w każdym przypadku, gdy mają zastosowanie Bezpieczeństwo użytkowania i dostępność obiektów (Wymaganie Podstawowe 4) W przypadku Wymagania Podstawowego Bezpieczeństwo użytkowania obowiązują te same wymagania jak w przypadku Wymagania Podstawowego Nośność i stateczność (Wymaganie Podstawowe Zrównoważone wykorzystanie zasobów naturalnych (Wymaganie Podstawowe 7) Właściwość użytkowa nie została oceniona. 3.2 Metody zastosowane do oceny Ocena przydatności kotew do deklarowanego zamierzonego zastosowania, z zachowaniem wymagań nośności, stateczności i bezpieczeństwa użytkowania w rozumieniu Wymagań Podstawowych 1 i 4, dokonano zgodnie z ETAG 001 Kotwy metalowe do stosowania w betonie, Część 1: Kotwy zagadnienia ogólne i Część 5: Kotwy wklejane, stosując Opcję 7. 4 System oceny i weryfikacji stałości właściwości użytkowych (AVCP) wraz z odniesieniem do jego podstawy prawnej Zgodnie z Decyzją 96/582/EC Komisji Europejskiej, ma zastosowanie system oceny i weryfikacji stałości właściwości użytkowych (patrz: Załącznik V do Rozporządzenia (EU) Nr 305/201 podany w poniższej tablicy. Wyrób Przeznaczenie Poziom lub klasa System Kotwy metalowe do stosowania w betonie Do mocowania i/lub podparcia elementów konstrukcyjnych (mających wpływ na stateczność obiektów) lub ciężkich elementów 1 5 Szczegóły techniczne niezbędne do wdrożenia systemu AVCP, zgodnie z odpowiednim Europejskim Dokumentem Oceny (EAD) Szczegóły techniczne niezbędne do wprowadzenia systemu AVCP zostały określone w planie kontroli zdeponowanym w Instytucie Techniki Budowlanej. W przypadku badań typu wyniki badań przeprowadzonych jako część oceny do Europejskiej powinny być wykorzystywane, dopóki nie nastąpią zmiany linii produkcyjnej lub zakładu produkcyjnego. W takich przypadkach niezbędny zakres badań typu powinien być uzgodniony między Instytutem Techniki Budowlanej i jednostką notyfikowaną. Wydana w Warszawie 08/08/2016 przez Instytut Techniki Budowlanej

5 Strona 5 Europejskiej, wydanej 08/08/2016 Opis wyrobu Charakterystyka wyrobu Załącznik A1

6 Strona 6 Europejskiej, wydanej 08/08/2016 Tablica A1: Pręty gwintowane Oznaczenie Część Stal ocynkowana Stal nierdzewna Stal nierdzewna o podwyższonej odporności na korozję (HCR) Pręt gwintowany Stal, klasy własności 5.8 do 12.9, wg EN ISO powłoka elektrolityczna 5 µm wg EN ISO 4042 lub powłoka cynkowa na gorąco 45 µm wg EN ISO Materiał , , wg EN 10088; klasy własności 70 i 80 (A4-70 i A4-80) wg EN ISO 3506 Materiał , , wg EN 10088; klasy własności 70 wg EN ISO 3506 Sześciokątna nakrętka Stal, klasy własności 5 do 12, wg EN ; powłoka elektrolityczna 5 µm wg EN ISO 4042 lub powłoka cynkowa na gorąco 45 µm wg EN ISO Materiał , , wg EN 10088; klasy własności 70 i 80 (A4-70 i A4-80) wg EN ISO 3506 Materiał , , wg EN 10088; klasy własności 70 wg EN ISO 3506 Podkładka Stal, wg EN ISO 7089; powłoka elektrolityczna 5 µm wg EN ISO 4042 lub powłoka cynkowa na gorąco 45 µm wg EN ISO Materiał , , wg EN Materiał , , wg EN Mogą być stosowane pręty gwintowane kupowane oddzielnie (w przypadku prętów ze stali ocynkowanej dotyczy to wyłącznie prętów klasy nie większej niż 8.8), jeżeli: materiał i właściwości mechaniczne są zgodne z Tablicą A2, zgodność materiałów i parametrów wytrzymałościowych została potwierdzona certyfikatem 3.1 wg EN-10204:2004; dokumenty te powinny być przechowywane, na pręcie wykonany został znacznik głębokości osadzenia. Uwaga: W niektórych Krajach Członkowskich pręty gwintowane ze stali ocynkowanej klasy większej niż 8.8, nabywane oddzielnie, nie mogą być stosowane. Tablica A2: Zaprawa iniekcyjna Wyrób Skład Środek wiążący: żywica poliesterowa Utwardzacz: nadtlenek benzoilu Dodatek: piasek kwarcowy (wypełniacz) Opis wyrobu Materiały Załącznik A2

7 Strona 7 Europejskiej, wydanej 08/08/2016 Opis wyrobu Typy i rozmiary pojemników Załącznik A3

8 Strona 8 Europejskiej, wydanej 08/08/2016 Zastosowanie: ZAKRES STOSOWANIA Kotwy są przeznaczone do wykonywania zakotwień spełniających wymagania nośności, stateczności i bezpieczeństwa użytkowania w rozumieniu Wymagań Podstawowych 1 i 4 Rozporządzenia (EU) 305/2011, których zniszczenie może zagrażać stateczności konstrukcji, może powodować powstanie warunków zagrażających życiu ludzkiemu i/lub powodować skutki ekonomiczne. Zakładane obciążenia kotew: Obciążenia statyczne lub quasi-statyczne: rozmiary od M8 do M30. Materiał podłoża: Zbrojony lub niezbrojony beton zwykły klasy nie niższej niż C20/25 i nie wyższej niż C50/60 według normy EN 206. Beton niezarysowany: rozmiary od M8 do M30. Zakres temperatur: Kotwy mogą być stosowane w poniższym zakresie temperatur: -40 C do +40 C (maks. temp. krótkotrwała +40 C i maks. temp. długotrwała +24 C). -40 C do +80 C (maks. temp. krótkotrwała +80 C i maks. temp. długotrwała +50 C). Warunki stosowania (warunki środowiskowe): Elementy wykonane ze stali ocynkowanej mogą być stosowane tylko w konstrukcjach znajdujących się w suchych warunkach wewnętrznych. Elementy wykonane ze stali nierdzewnej mogą być stosowane w konstrukcjach znajdujących się w suchych warunkach wewnętrznych, jak również znajdujących się na zewnątrz i narażonych na działanie czynników atmosferycznych (włączając w to środowisko przemysłowe i środowisko morskie) albo znajdujących się w wilgotnych warunkach wewnętrznych, jeżeli środowisko, w jakim występują, nie jest środowiskiem agresywnym korozyjnie. Środowiskami agresywnymi korozyjnie są np. miejsca narażone na ciągłe zalewanie lub opryskiwanie wodą morską, pomieszczenia basenów kąpielowych, w których występują opary chloru, pomieszczenia, w których występuje znaczne zanieczyszczenie związkami chemicznymi (np. zakłady odsiarczania lub wnętrza tuneli, w których są stosowane środki chemiczne do odladzania powierzchni). Elementy wykonane ze stali nierdzewnej o podwyższonej odporności na korozję mogą być stosowane w konstrukcjach znajdujących się w suchych warunkach wewnętrznych, jak również znajdujących się na zewnątrz i narażonych na działanie czynników atmosferycznych lub znajdujących się w wilgotnych warunkach wewnętrznych albo innych, szczególnie agresywnych korozyjnie warunkach. Środowiskami agresywnymi korozyjnie są np. miejsca narażone na ciągłe zalewanie lub opryskiwanie wodą morską, pomieszczenia basenów kąpielowych, w których występują opary chloru, pomieszczenia, w których występuje znaczne zanieczyszczenie związkami chemicznymi (np. zakłady odsiarczania lub wnętrza tuneli, w których są stosowane środki chemiczne do odladzania powierzchni). Montaż: Suchy lub mokry beton (kategoria użytkowa : rozmiary od M8 do M30. Otwory zalane wodą, z wyjątkiem wody morskiej (kategoria użytkowa 2): rozmiary od M8 do M30. Kotwy do otworów wierconych wiertarką udarową: rozmiary od M8 do M30. Metody projektowania: Raport Techniczny EOTA TR029 (wrzesień 2010) lub CEN/TS :2009. Zakres stosowania Warunki Załącznik B1

9 Strona 9 Europejskiej, wydanej 08/08/2016 Tablica B1: Parametry montażu Rozmiar M8 M10 M12 M16 M20 M24 M30 Średnica pręta d [mm] Nominalna średnica wierconego otworu Maksymalna średnica otworu w mocowanym elemencie Efektywna głębokość zakotwienia hef = hnom Głębokość wierconego otworu Minimalna grubość elementu betonowego Moment dokręcający d0 [mm] df [mm] min [mm] max [mm] h0 [mm] hef + 5 mm hmin [mm] hef + 30 mm; 100 mm hef + 2 d0 Tinst [Nm] Minimalny rozstaw kotew Minimalna odległość kotwy od krawędzi podłoża smin [mm] cmin [mm] 0,5 hef 40 mm 0,5 hef 40 mm Zakres stosowania Parametry montażu Załącznik B2

10 Strona 10 Europejskiej, wydanej 08/08/2016 Tablica B2: Czas osadzania i minimalny czas utwardzania Temperatura zaprawy Temperatura betonu Czas osadzania Minimalny czas utwardzania 5 C -5 C 60 min. 6 h 5 C 0 C 40 min. 3 h 5 C 5 C 20 min. 2 h 10 C 10 C 12 min. 80 min. 15 C 15 C 8 min. 60 min. 20 C 20 C 5 min. 45 min. 25 C 30 C 2 min. 20 min. W przypadku mokrego betonu czas utwardzania należy podwoić. Zakres stosowania Czas osadzania i czas utwardzania Załącznik B3

11 Strona 11 Europejskiej, wydanej 08/08/2016 Zakres stosowania Narzędzia do czyszczenia otworów Załącznik B4

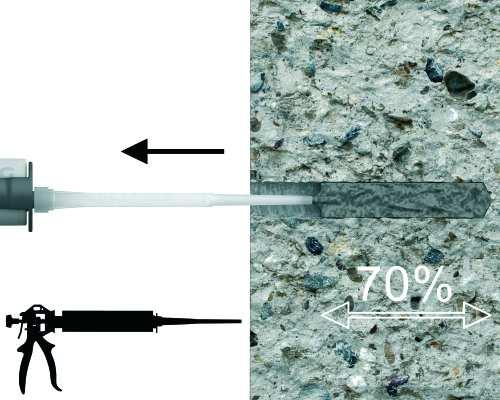

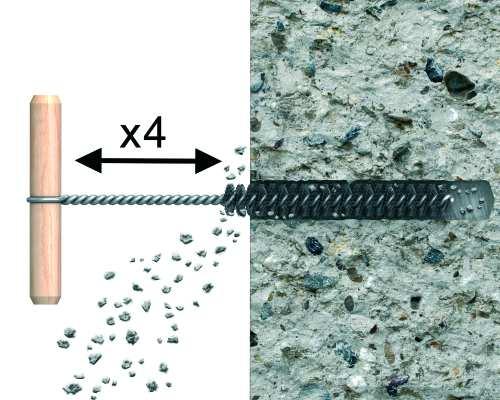

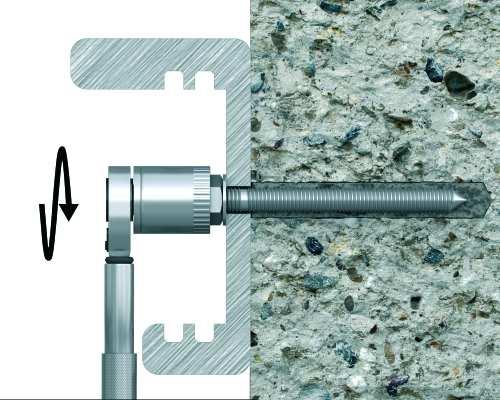

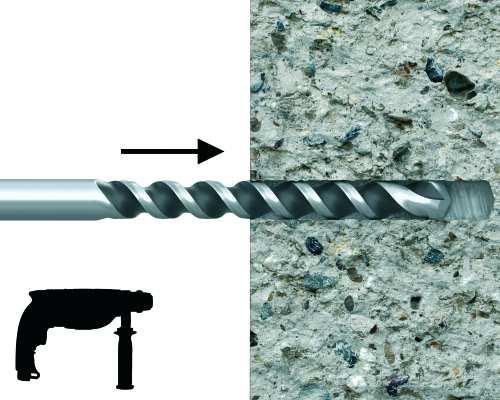

12 Strona 12 Europejskiej, wydanej 08/08/2016 Wywiercić otwór o właściwej średnicy i głębokości przy pomocy wiertarki udarowej. Zaczynając od dna otworu, oczyścić go przez co najmniej 4 przedmuchania za pomocą pompki ręcznej. Za pomocą odpowiedniej szczotki co najmniej 4 razy oczyścić mechanicznie otwór. Zaczynając od dna otworu, oczyścić go przez co najmniej 4 przedmuchania za pomocą pompy ręcznej. Dyszę mieszalnikową wprowadzić do dna otworu i równomiernie wypełnić otwór zaprawą, stopniowo wyjmując dyszę, aż otwór wypełni się do 2/3 głębokości. Niezwłocznie wprowadzić do otworu pręt gwintowany, ruchem powolnym, z wykonaniem lekkiego obrotu. Usunąć nadmiaru zaprawy z powierzchni podłoża dookoła otworu, zanim zaprawa zwiąże. Pozostawić kotwę bez ingerencji aż upłynie czas utwardzania. Dołączyć element mocowany i dokręcić nakrętkę do wymaganego momentu dokręcającego. Zakres stosowania Instrukcja montażu Załącznik B5

13 Strona 13 Europejskiej, wydanej 08/08/2016 Tablica C1: Nośności charakterystyczne zamocowań kotew na wyrywanie z podłoża Rozmiar M8 M10 M12 M16 M20 M24 M30 Zniszczenie stali Zniszczenie stali, pręt gwintowany ze stali w klasie własności mechanicznych 5.8 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,50 Zniszczenie stali, pręt gwintowany ze stali w klasie własności mechanicznych 8.8 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,50 Zniszczenie stali, pręt gwintowany ze stali w klasie własności mechanicznych 10.9 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,40 Zniszczenie stali, pręt gwintowany ze stali w klasie własności mechanicznych 12.9 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,40 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej klasy A4-70 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,87 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej klasy A4-80 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,60 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej o podwyższonej odporności na korozję klasy 70 Nośność charakterystyczna N Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,87 Zniszczenie przez wyrywanie i zniszczenie stożka betonowego Nośność charakterystyczna w niezarysowanym betonie klasy C20/25 Zakres temperatury I: 40ºC/24ºC τ Rk,ucr [N/mm 2 ] 9,5 10 9,5 9 8,5 7 5 Zakres temperatury II: 80ºC/50ºC τ Rk,ucr [N/mm 2 ] 8,5 9 8,5 8 7,5 6 4,5 Współczynnik zwiększający przy τ Rk,cr w betonie niezarysowanym Współczynnik bezpieczeństwa wykonania zamocowania dla 1 kat. użyt. Współczynnik bezpieczeństwa wykonania zamocowania dla 2 kat. użyt. Zniszczenie przez rozłupanie Efektywna głębokość zakotwienia h ef ψ c γ 2 2) = γ inst 3) C30/37 1,11 1,08 1,0 C40/50 1,15 1,0 C50/60 1,19 1,0 [-] 1,2 1,2 1,2 1,2 1,2 1,4 1,4 [-] 1,4 1,4 1,4 1,4 1,4 1,4 1,4 min [mm] max [mm] c cr,n = c cr,np [mm] Odległość od krawędzi c cr,sp przy h min [mm] 2,5 h ef 2,0 h ef 1,5 h ef c cr,sp przy h min < h 4) < 2 h ef (ccr,sp z interpolacji liniowej) [mm] c cr,sp przy h 2 h ef [mm] ccr,np s cr,n = s cr,np [mm] 3,0 h Rozstaw ef s cr,sp [mm] 2,0 c cr,sp w przypadku braku krajowych wymagań; 2) współczynnik wg EOTA Technical Report TR 029 3) współczynnik wg CEN/TS :2009 4) h grubość element betonowego Właściwości użytkowe Nośności charakterystyczne zamocowań kotew na wyrywanie z betonu niezarysowanego Załącznik C1

14 Strona 14 Europejskiej, wydanej 08/08/2016 Tablica C2: Nośności zamocowań kotew na ścinanie z uwagi na zniszczenie stali, z uwzględnieniem sił działających bez mimośrodu Rozmiar M8 M10 M12 M16 M20 M24 M30 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 5.8 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,25 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 8.8 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,25 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 10.9 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,50 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 12.9 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,50 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej klasy A4-70 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,56 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej klasy A4-80 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,33 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej o podwyższonej odporności na korozję klasy 70 Nośność charakterystyczna V Rk,s [kn] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,56 Właściwości użytkowe Nośności charakterystyczne zamocowań kotew na wyrywanie z betonu niezarysowanego oraz ścinanie Załącznik C2

15 Strona 15 Europejskiej, wydanej 08/08/2016 Tablica C3: Nośności zamocowań kotew na ścinanie z uwagi na zniszczenie stali, z uwzględnieniem sił działających z mimośrodem Rozmiar M8 M10 M12 M16 M20 M24 M30 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 5.8 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,25 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 8.8 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,25 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 10.9 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,50 Zniszczenie stali, pręt gwintowany ze stali klasy własności mechanicznych 12.9 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,50 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej klasy A4-70 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,56 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej klasy A4-80 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,33 Zniszczenie stali, pręt gwintowany ze stali nierdzewnej o podwyższonej odporności na korozję klasy 70 Nośność charakterystyczna M 0 Rk,s [Nm] Częściowy współczynnik bezpieczeństwa γ Ms [-] 1,56 Właściwości użytkowe Nośności charakterystyczne zamocowań kotew na ścinanie Załącznik C3

16 Strona 16 Europejskiej, wydanej 08/08/2016 Tablica C4: Nośności charakterystyczne zamocowań kotew na ścinanie - zniszczenie betonu przez odłupanie i zniszczenie krawędzi betonu Rozmiar M8 M10 M12 M16 M20 M24 M30 Efektywna głębokość zakotwienia hef Zniszczenie przez odłupanie Współczynnik wg równania (5.7) TR 029 lub wg równania (27) z CEN/TS :2009 min [mm] max [mm] k = k3 2) [-] Częściowy współczynnik bezpieczeństwa 3) γmp [-] 1,5 Zniszczenie krawędzi betonu: patrz Raport Techniczny TR 029, p Częściowy współczynnik bezpieczeństwa 3) γmc [-] 1,5 współczynnik wg Raportu Technicznego EOTA TR 029 2) współczynnik wg CEN/TS :2009 3) w przypadku braku krajowych wymagań Tablica C5: Przemieszczenie w przypadku wyrywania z podłoża beton niezarysowany Rozmiar M8 M10 M12 M16 M20 M24 M30 Przemieszczenie od obciążeń charakterystycznych w betonie niezarysowanym klasy C20/25 do C50/60 w przypadku wyrywania z podłoża Dopuszczalne obciążenie użytkowe F [kn] 7,2 11,1 13,9 22,7 31,6 31,2 33,9 Przemieszczenie δn0 [mm] 0,20 0,20 0,25 0,25 0,35 0,40 0,40 δn [mm] 0,80 0,80 0,80 0,80 0,80 0,80 0,80 F = F Rk / γ F γ Mc, przy γ F = 1,4 Powyższe wartości mają zastosowanie dla każdego zakresu temperatur i każdej kategorii według Załącznika B1 Tablica C6: Przemieszczenie w przypadku ścinania Rozmiar M8 M10 M12 M16 M20 M24 M30 Przemieszczenie od obciążeń charakterystycznych w przypadku ścinania Dopuszczalne obciążenie użytkowe F [kn] 3,7 5,8 8,4 15,7 24,5 35,3 55,6 Przemieszczenie δv0 [mm] 2,5 2,5 2,5 2,5 2,5 2,5 2,5 δv [mm] 3,7 3,7 3,7 3,7 3,7 3,7 3,7 F = F Rk / γ F γ Mc, przy γ F = 1,4 Powyższe wartości mają zastosowanie dla każdego zakresu temperatur i każdej kategorii według Załącznika B1 Właściwości użytkowe Nośności charakterystyczne zamocowań kotew na ścinanie. Przemieszczenie pod obciążeniem użytkowym w przypadku wyrywania z podłoża i ścinania Załącznik C4
