1 Europejska ocena techniczna z dnia 27/10/2014 Część ogólna Jednostka ds. oceny wydająca europejską ocenę techniczną: Nazwa handlowa wyrobu budowlanego: Rodzina wyrobów, do której należy wyrób budowlany: Producent: Instytut Techniki Budowlanej Kotew rozporowa o kontrolowanym momencie dokręcenia w rozmiarach M8, M10, M12 i M16 do stosowania w betonie niezarysowanym GmbH Unter dem Hofe 5 D Hagen Niemcy Zakład(-y) produkcyjny(-e): Zakład 15 Niniejsza europejska ocena techniczna zawiera Niniejszą europejską ocenę techniczną wydaje się zgodnie z rozporządzeniem (UE) nr 305/2011, na podstawie 13 stron, w tym 3 załączniki, które stanowią integralną część oceny Wytyczne do europejskich aprobat technicznych ETAG 001 Metal anchors for use in concrete ( Kotwy metalowe do betonu ) część 1: Zasady ogólne i część 2: Torque-controlled expansion anchors ( Kotwy rozporowe o kontrolowanym momencie dokręcenia ) wydanie z kwietnia 2013 r. wykorzystywane jako europejski dokument oceny (EAD)

2 Strona 2 europejskiej oceny, wydanej w dniu 27/10/2014 Niniejsza europejska ocena techniczna została wydana przez jednostkę ds. oceny w języku oficjalnym tej jednostki. Tłumaczenia niniejszej europejskiej oceny na inne języki powinny w pełni odpowiadać oryginalnie wydanemu dokumentowi i powinny być oznaczone jako tłumaczenia. Niniejsza europejska ocena techniczna może być powielana także w formie elektronicznej wyłącznie w całości. Powielanie fragmentów jest możliwe wyłącznie po otrzymaniu pisemnej zgody jednostki ds. oceny, która wydała ocenę. W takim przypadku należy zaznaczyć, że jest to fragment dokumentu.

3 Strona 3 europejskiej oceny, wydanej w dniu 27/10/2014 Część szczegółowa 1 Opis techniczny wyrobu Kotwa dostępna w rozmiarach M8, M10, M12 i M16 wykonana jest ze stali galwanizowanej. Kotwę umieszcza się w wywierconym otworze i osadza z wykorzystaniem rozporu kontrolowanego momentem dokręcającym. Ilustracja poglądowa oraz opis wyrobu znajdują się w Załączniku A. 2 Określenie zamierzonego zastosowania zgodnie ze stosownym europejskim dokumentem oceny (EAD) Właściwości użytkowe podane w Załączniku C obowiązują jedynie wówczas, gdy kotwa wykorzystywana jest zgodnie ze specyfikacjami i warunkami podanymi w Załączniku B. Zapisy zawarte w niniejszej europejskiej ocenie oparte są na założeniu przewidywanego 50-letniego okresu użytkowania kotwy. Podanego okresu użytkowania wyrobu nie można jednak interpretować jako gwarancji udzielonej przez producenta ani jednostkę ds. oceny. Jest to jedynie informacja umożliwiająca wybór odpowiedniego wyrobu w związku z przewidywanym ekonomicznie uzasadnionym okresem użytkowania obiektu. 3 Właściwości użytkowe wyrobu oraz odniesienia do metod zastosowanych do ich oceny 3.1 Właściwości użytkowe wyrobu Wytrzymałość mechaniczna i stateczność (BWR 1) Podstawowe wartości charakterystyczne Wytrzymałość charakterystyczna dla obciążeń rozciągających Wytrzymałość charakterystyczna dla obciążeń ścinających Przemieszczenia pod wpływem obciążeń rozciągających i ścinających Bezpieczeństwo pożarowe (BWR 2) Podstawowe wartości charakterystyczne Reakcja na ogień Odporność na ogień Higiena, zdrowie i środowisko (BWR 3) Właściwości użytkowe Załącznik C1 Załącznik C2 Załącznik C3 Właściwości użytkowe Kotwy spełniają wymogi klasy A1 Nie określono właściwości użytkowych Poza zapisami dotyczącymi substancji niebezpiecznych zawartymi w niniejszej europejskiej ocenie wyroby objęte jej zakresem mogą również podlegać innym wymogom (np. przepisom europejskim transponowanym do praw krajowych, a także przepisom krajowym, regulacjom i aktom administracyjnym). Aby spełnić postanowienia zawarte w rozporządzeniu (UE) nr 305/2011, niezbędna jest również zgodność z tymi wymogami w takim zakresie oraz wówczas, gdy mają zastosowanie.

4 Strona 4 europejskiej oceny, wydanej w dniu 27/10/ Bezpieczeństwo użytkowania (BWR 4) W zakresie podstawowych wymogów bezpieczeństwa użytkowania obowiązują te same kryteria co w przypadku podstawowych wymogów dotyczących wytrzymałości mechanicznej i stateczności Zrównoważone wykorzystywanie zasobów naturalnych (BWR 7) Nie określono właściwości użytkowych Aspekty ogólne dotyczące zdatności użytkowej Warunkiem trwałości i użytkowalności jest zgodność ze specyfikacjami zamierzonego zastosowania zgodnie z Załącznikiem B Metody oceny Ocena zdatności kotew do ich deklarowanego zamierzonego zastosowania w zakresie wymagań dotyczących wytrzymałości mechanicznej, stateczności i bezpieczeństwa użytkowania w rozumieniu podstawowych wymagań nr 1 i nr 4 została przeprowadzona zgodnie z ETAG 001 Metal anchors for use in concrete ( Kotwy metalowe do betonu ) część 1: Zasady ogólne i część 2: Torque-controlled expansion anchors ( Kotwy rozporowe o kontrolowanym momencie dokręcenia ), na podstawie opcji 7. 4 Zastosowany system oceny i weryfikacji stałości właściwości użytkowych (AVCP) wraz z odesłaniem do jego podstawy prawnej Zgodnie z decyzją 96/582/WE Komisji Europejskiej, obowiązuje system oceny i zaświadczania stałości właściwości użytkowych (zobacz Załącznik V do rozporządzenia (WE) nr 305/2011) podany w poniższej tabeli: Wyrób Zamierzone zastosowanie Poziom lub klasa Kotwy metalowe do betonu Do mocowania i/lub podpierania betonowych elementów konstrukcyjnych (mających wpływ na stateczność obiektu) lub elementów ciężkich System zaświadczania zgodności Szczegóły techniczne niezbędne do wdrożenia systemu AVCP zgodnie ze stosownym EDO Szczegóły techniczne niezbędne do wdrożenia systemu AVCP znajdują się w planie kontroli złożonym w Instytucie Techniki Budowlanej. Odnośnie badań typu należy wykorzystywać wyniki testów przeprowadzonych w ramach oceny na potrzeby europejskiej oceny przy zastrzeżeniu, że nie wprowadzono zmian w linii produkcyjnej ani w zakładzie. W takich przypadkach niezbędne badania typu podlegają uzgodnieniom między Instytutem Techniki Budowlanej a jednostką notyfikowaną. Wydano w Warszawie w dniu 27/10/2014 przez Instytut Techniki Budowlanej Michał Wójtowicz Dyrektor ITB

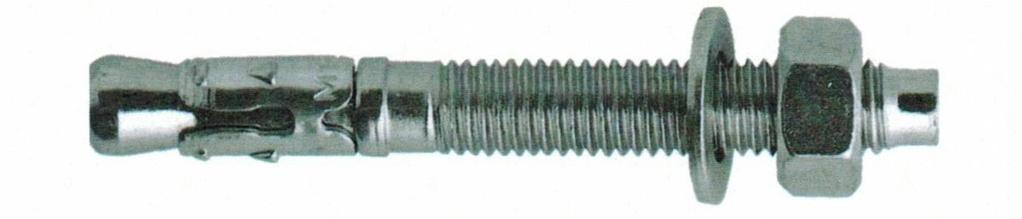

5 Strona 5 europejskiej oceny, wydanej w dniu 27/10/2014 widok przekrój 1. Trzpień gwintowany 2. Tuleja rozporowa 3. Nakrętka sześciokątna 4. Podkładka Opis wyrobu Załącznik A1 ETA-xx/xxxx Kotew

6 Strona 6 europejskiej oceny, wydanej w dniu 27/10/2014 Tabela A1: Wymiary kotew Wielkość Oznaczenie d [mm] L [mm] SW [mm] M8 M10 M12 M16 BZ-08 x BZ-08 x BZ-08 x BZ-08 x BZ-08 x BZ-08 x BZ-08 x BZ-08 x BZ-08 x BZ-10 x BZ-10 x BZ-10 x BZ-10 x BZ-10 x BZ-10 x BZ-10 x BZ-12 x BZ-12 x BZ-12 x BZ-12 x BZ-12 x BZ-12 x BZ-12 x BZ-12 x BZ-16 x BZ-16 x BZ-16 x BZ-16 x BZ-16 x BZ-16 x Opis wyrobu Załącznik A2 Wymiary

7 Strona 7 europejskiej oceny, wydanej w dniu 27/10/2014 Tabela A2: Materiały Element Nazwa Materiał Ochrona 1 Trzpień gwintowany Stal węglowa klasa 5.8 według EN Ocynkowana 5 µm według EN ISO Tuleja rozporowa Stal węglowa Ocynkowana 5 µm według EN ISO Nakrętka sześciokątna Stal węglowa klasa 5.8 według EN Ocynkowana 5 µm według EN ISO Podkładka Stal węglowa Ocynkowana 5 µm według EN ISO 4042 Opis wyrobu Załącznik A3 Materiały

8 Strona 8 europejskiej oceny, wydanej w dniu 27/10/2014 Określenie zamierzonego zastosowania Zakotwienia poddane działaniu: Obciążeń statystycznych i quasi-statycznych. Podłoże: Beton niezarysowany. Beton zwykły zbrojony lub niezbrojony o klasie wytrzymałości minimalnie C20/25 i maksymalnie C50/60 według normy EN 206. Warunki użytkowania (warunki środowiskowe): Konstrukcje o suchych warunkach wewnętrznych (stal ocynkowana). Konstrukcja: Zakotwienia zaprojektowane zgodnie z ETAG 001, wydanie z kwietnia 2013 r., Załącznik C, metoda C, pod nadzorem inżyniera wykwalifikowanego w zakresie zakotwień i robót betoniarskich. Ułożenie kotew jest podane na rysunkach konstrukcyjnych. Weryfikowalne formuły obliczeniowe i rysunki wykonane z uwzględnieniem obciążeń, które mają być przenoszone. Montaż kotew: Montaż kotew wykonywany przez odpowiednio wykwalifikowany personel i pod nadzorem osoby odpowiedzialnej w obiekcie za kwestie techniczne. Użytkowanie kotwy wyłącznie w stanie dostarczonym przez producenta, tj. bez wymiany żadnego elementu. Montaż kotwy zgodnie ze specyfikacjami i rysunkami producenta oraz przy zastosowaniu odpowiednich narzędzi. Efektywna głębokość zakotwienia, odległości od krawędzi i rozstawy nie mogą być mniejsze niż wartości podane w specyfikacji, bez tolerancji ujemnych. Wiercenie otworów młotowiertarką. Oczyszczanie wierconych otworów z pyłu. Nastawa odpowiedniego momentu dokręcającego przy pomocy skalibrowanego klucza dynamometrycznego. W przypadku rezygnacji z otworu kolejny otwór może być wykonany w odległości stanowiącej co najmniej dwukrotność głębokości porzuconego otworu lub mniejszej, jeżeli porzucony wiercony otwór jest wypełniony zaprawą o wysokiej wytrzymałości i jeżeli pod obciążeniem ścinającym lub ukośnym rozciągającym nie przebiega w kierunku przyłożenia obciążenia. Zamierzone zastosowanie Załącznik B1 Specyfikacje

9 Strona 9 europejskiej oceny, wydanej w dniu 27/10/201 Tabela B1: Parametry montażowe Wielkość kotwy M8 M10 M12 M16 Nominalna średnica wierconego otworu d o [mm] Głębokość wierconego otworu do najgłębszego punktu h 1 [mm] Głębokość cylindrycznego wierconego otworu h 0 [mm] Efektywna głębokość zakotwienia h ef [mm] Średnica otworu w elemencie mocowanym d f [mm] Moment dokręcający przy montażu T inst [Nm] Minimalna grubość podłoża h min [mm] s min [mm] Minimalny rozstaw dla c [mm] Minimalna odległość od krawędzi c min [mm] dla s [mm] Zamierzone zastosowanie Parametry montażowe Załącznik B2

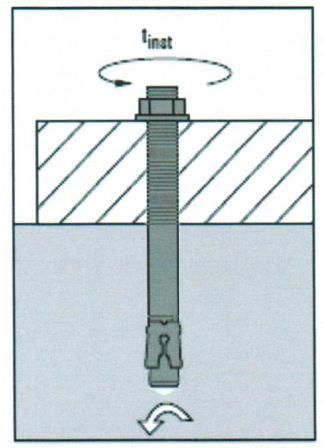

10 Strona 10 europejskiej oceny, wydanej w dniu 27/10/2014 Zamierzone zastosowanie Załącznik B3 Instrukcja montażu

11 Strona 11 europejskiej oceny, wydanej w dniu 27/10/2014 Tabela C1: Metoda projektowania A, wartości charakterystyczne dla obciążeń rozciągających Wielkość kotwy M8 M10 M12 M16 Zniszczenie stali Wytrzymałość charakterystyczna N Rk,s [kn] 14,2 19,3 31,8 56,6 Częściowy współczynnik bezpieczeństwa γ 1) Ms 1,5 Zniszczenie przez wyciągnięcie Wytrzymałość charakterystyczna w betonie niezarysowanym C20/25-C50/60 N Rk,p [kn] C30/37 Współczynniki zwiększające dla N Rk,p Ψ c C40/50 C50/ ,22 1,12 1,41 1,23 1,55 1,30 Częściowy współczynnik bezpieczeństwa γ 2) Mp 1,5 2) 1,8 2) Zniszczenie przez wyrwanie stożka Efektywna głębokość zakotwienia h ef [mm] Rozstaw s cr,n [mm] Odległość od krawędzi c cr,n [mm] Zniszczenie przez rozłupanie Rozstaw s cr,sp [mm] Odległość od krawędzi c cr,sp [mm] Częściowy współczynnik bezpieczeństwa γ 1) Msc 1,5 1,8 1) przy braku innych przepisów krajowych 2) częściowy współczynnik bezpieczeństwa γ 2 =1,0 dla M8-M12 i γ 2 =1,2 dla M16 Właściwości użytkowe Załącznik C1 Metoda projektowania A, wartości charakterystyczne dla obciążeń rozciągających

12 Strona 12 europejskiej oceny, wydanej w dniu 27/10/2014 Tabela C2: Metoda projektowania A, wartości charakterystyczne dla obciążeń rozciągających Wielkość kotwy M8 M10 M12 M16 Zniszczenie stali bez dźwigni Wytrzymałość charakterystyczna V Rk,s [kn] 5,5 8,7 12,6 23,6 Częściowy współczynnik bezpieczeństwa γ 1) Ms 1,25 Zniszczenie stali z dźwignią Wytrzymałość charakterystyczna na zginanie M 0 Rk,s [Nm] 15,0 29,9 52,4 133,2 Częściowy współczynnik bezpieczeństwa (1) γ Ms 1,25 Zniszczenie przez wyłupanie betonu Współczynnik w równaniu (5.6) Załącznika C do ETAG ,0 2,0 Częściowy współczynnik bezpieczeństwa γ 1) Mcp 1,5 2) 1,8 2) Zniszczenie krawędzi betonu Efektywna długość kotwy poddanej obciążeniu ścinającemu l f [mm] Efektywna średnica kotwy d nom [mm] Częściowy współczynnik bezpieczeństwa γ 1) Mc 1,5 1,8 1) przy braku innych przepisów krajowych 2) częściowy współczynnik bezpieczeństwa γ 2 =1,0 dla M8-M12 i γ 2 =1,2 dla M16 Opis wyrobu Załącznik C2 Metoda projektowania A, wartości charakterystyczne dla obciążeń rozciągających

13 Strona 13 europejskiej oceny, wydanej w dniu 27/10/2014 Tabela C3: Przemieszczenia pod wpływem obciążeń rozciągających Wielkość kotwy M8 M10 M12 M16 Obciążenie rozciągające N [kn] 4,4 6,4 9,6 14,2 Przemieszczenie δ NO [mm] 0,4 0,6 0,7 0,9 δ N [mm] 1,05 1,05 1,05 1,05 Tabela C4: Przemieszczenia pod wpływem obciążeń ścinających Wielkość kotwy M8 M10 M12 M16 Obciążenie ścinające V [kn] 5,5 7,0 9,2 13,1 Przemieszczenie δ VO [mm] 1,5 1,6 2,1 2,5 δ V [mm] 2,3 2,4 3,2 3,8 Opis wyrobu Załącznik C3 Przemieszczenia
