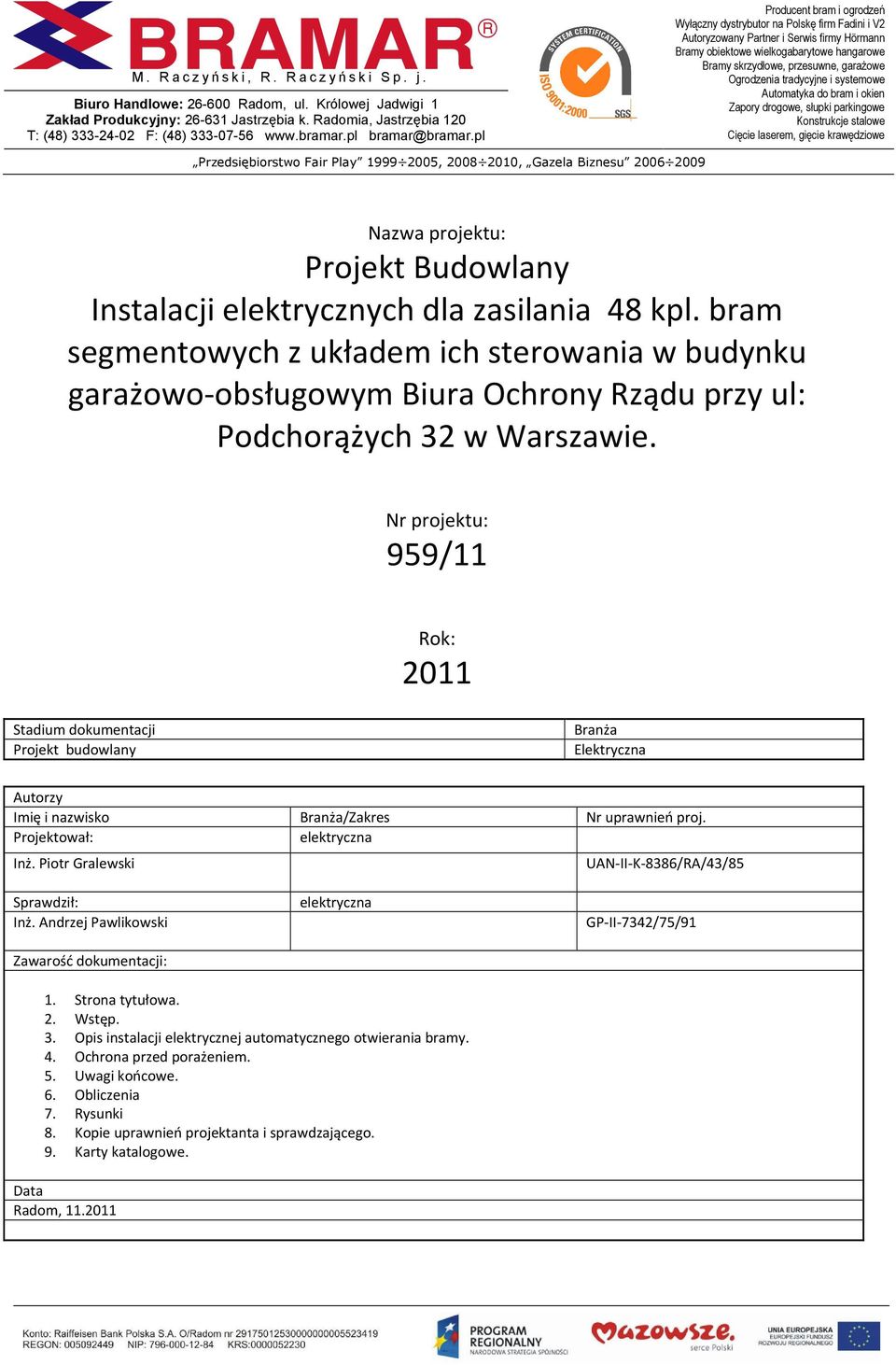

1 M. R a c z y ń s k i, R. R a c z y ń s k i S p. j. Biuro Handlowe: Radom, ul. Królowej Jadwigi 1 Zakład Produkcyjny: Jastrzębia k. Radomia, Jastrzębia 120 T: (48) F: (48) bramar@bramar.pl Producent bram i ogrodzeń Wyłączny dystrybutor na Polskę firm Fadini i V2 Autoryzowany Partner i Serwis firmy Hörmann Bramy obiektowe wielkogabarytowe hangarowe Bramy skrzydłowe, przesuwne, garaŝowe Ogrodzenia tradycyjne i systemowe Automatyka do bram i okien Zapory drogowe, słupki parkingowe Konstrukcje stalowe Cięcie laserem, gięcie krawędziowe Przedsiębiorstwo Fair Play , , Gazela Biznesu Nazwa projektu: Projekt Budowlany Instalacji elektrycznych dla zasilania 48 kpl. bram segmentowych z układem ich sterowania w budynku garażowo-obsługowym Biura Ochrony Rządu przy ul: Podchorążych 32 w Warszawie. Nr projektu: 959/11 Rok: 2011 Stadium dokumentacji Projekt budowlany Branża Elektryczna Autorzy Imię i nazwisko Branża/Zakres Nr uprawnień proj. Projektował: elektryczna Inż. Piotr Gralewski UAN-II-K-8386/RA/43/85 Sprawdził: Inż. Andrzej Pawlikowski Zawarość dokumentacji: elektryczna GP-II-7342/75/91 1. Strona tytułowa. 2. Wstęp. 3. Opis instalacji elektrycznej automatycznego otwierania bramy. 4. Ochrona przed porażeniem. 5. Uwagi końcowe. 6. Obliczenia 7. Rysunki 8. Kopie uprawnień projektanta i sprawdzającego. 9. Karty katalogowe. Data Radom,

2 2. WSTĘP Przedmiotem opracowania jest instalacja elektryczna zasilania dla 48 kpl bram segmentowych pogrupowanymi w 4 sekcje po 12 sztuk z układem ich sterowania w budynku garażowo-obsługowym Biura Ochrony Rządu przy ul: Podchorążych 32 w Warszawie. 3. OPIS INSTALACJI ELEKTRYCZNEJ AUTOMATYCZNEGO OTWIERANIA BRAM. Każda sekcja bram jest zasilana i sterowana z osobnej rozdzielnicy: RZS 1-12, RZS 13-24, RZS 25-36, RZS Do zasilania obwodów zastosowano przewody na napięcie 750V. Instalację zasilającą poszczególne bramy oraz centrale wykonano w korytach metalowych połączonych do instalacji połączeń wyrównawczych, mocowanych do sufitów kołkami/kotwami metalowymi. Instalację powstała wg zasady, że każda zasilana brama ma oddzielny obwód zabezpieczony bezpiecznikiem w rozdzielni. Kabel zasilający wpięty w wolne pole wskazane przez inwestora. Każda brama w sekcji ma oddzielny obwód zabezpieczony bezpiecznikiem i osobne wyjście sterujące otwórz. Rozdzielnice poszczególnych sekcji są zasilane napięciem 3*400/230V 50 Hz z istniejącej rozdzielni głównej. Przewidywane zapotrzebowanie mocy dla napędów w sekcji wynosi 12*0,2 kw, w sumie dla czterech sekcji 9,6 kw. Bramy będą wyposażone w napęd SupraMatic E,. współpracujący z fotokomórkami jednokierunkowymi EL101, przełącznikiem kluczykowym CHIS37 oraz z centralnym sterownikiem, otwierającym jednocześnie wszystkie bramy w sekcji. Napęd SupraMatic fabrycznie zakończony jest wtyczką nierozbieralną 230V. Rozdzielnice zasilająco- sterujące poszczególnych sekcji wykonano w klasie IP20. Sterowanie bramami odbywa się w sposób dwojaki: - każdą brame z osobna można otworzyć za pomocą przełącznika kluczykowego CHIS37 umieszczonego przy każdej bramie, - za pomocą centralnego sterownika otwierającego można jednocześnie otworzyć lub zamknąć wszystkie 12 bram znajdujących się w jednej sekcji. W przypadku gdy jedna lub kilka bram w danej sekcji znajduje się w ruchu lub jest otwarta z przełącznika kluczykowego, wówczas po wyzwoleniu centralnego sterownika otwierającego w pozycji otwórz, bramy znajdujące się w ruchu zatrzymają się i zaczną się otwierać dopiero w momęcie gdy pozostałe bramy w danej sekcji zostaną otwarte. Analogicznie wygląda proces zamykania bram w danej sekcji. W przypadku braku zasilania, każdą brame z osobna można wysprzęglić ręcznie poprzez zewnętrzny uchwyt z kluczykiem zwalniającym ryglowanie bramy w szynie napędu.

3 4. Ochrona przed porażeniem Jako dodatkowy środek ochrony przed porażeniem prądem elektrycznym przyjęto, dla napięcia 230V AC, szybkie samoczynne wyłączenie zasilania w układzie TN_S zgodnie z normą PN-IEC Po wykonaniu instalacji należy wykonać pomiar: - prądu rozruchu i prądu nominalnego wszystkich jednocześnie włączonych napędów bram; - rezystancji izolacji zainstalowanych w obwodach przewodów; - pętli zwarcia obwodów zasilających napędy bram; - badania wyłączników różnicowoprądowych. Z pomiarów wykonawca wykona protokoły, które zostaną dołączone do dokumentacji odbiorczej. 5. Uwagi końcowe Zgodnie z Prawem Budowlanym przy wykonywaniu prac budowlano-montażowych należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie. Za dopuszczone do obrotu i stosowania uznaje się wyroby dla których, zgodnie z odrębnymi przepisami wydano: - certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami określonymi na podstawie polskich norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych. - deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w przypadku wyrobów dla których nie ustanowiono normy), jeżeli nie są objęte certyfikacją na znak bezpieczeństwa.

4 6.0 OBLICZENIA TECHNICZNE Moc zapotrzebowana Pz= 48x0.2kWx0.8=7.7kW 6.2 Dobór zabezpieczenia. 7.7kWx1000 Io = = 11.7A 400x1.73x0.95 Zabezpieczenie w rozdzielni RG Ib=25A/wkładka typudogg/. ` 6.3. Dobór przewodu zasilającego w.l.z. Dla projektowanego zasilania zgodnie z wg PN-IEC ;1999 ) ochrona przed przepięciami doborze koordynacji zabezpieczeń oraz doborze przekrojów kabli musza być spełnione warunki: Ib < In < Iz I2 /1,6xIn/< 1,45 x Iz gdzie : Io - prąd obliczeniowy obwodu In - wielkość prądu bezpiecznika Iz - obciążalność długotrwała I2 - prąd zadziałania bezpiecznika typu G II Dla zasilania tablic RZS /dobrano przewód zasilający - YDY 5x 4 mm2 o Iz = 32 A Io = 11.7 A < In = 25 A< Iz = 32 A Warunek I2 < 1,45 x Iz jest zachowany dla zastosowanego zabezpieczenia i przewodu Obliczenie spadku napięcia. /silnik napędu bramy /M12 rozdzielnica RZS 1-12/. 1 2x0.2x55 U% = /2.4x20+2.4x8+2.4x20+2.4x12/10⁵ ⁵ = 0.56% < Udop. 54x4x400² 54x1.5x400²

5 6.5. Sprawdzenie skuteczności samoczynnego wyłączania zasilania. / najbardziej oddalone gniazdko G12 / R/Ω/km/ X/Ω/km/ transformator 15/04kV 630kVA 0,0030 0,0165 kabel YAKY 4x120 l = 125m /L,PEN/ 0,238 0,080 kabel YAKY 4x 35 l = 6m /L,PEN/ 0,816 0,080 przewód YDY 5x4 l = 60m /L,PE,N/ ,107 przewód YDY 3x1.5 l = 55m /L,PE,N/ 12,08 0, Zc = Ω Ib = 6A ; S3101B 6A Ia = 30A wg. ch-ki t < 5s Ia x Z = 1.25 x 30 x = 91V, Uo = 230V Warunek skuteczności ochrony przeciwporażeniowej jest spełniony. Uwagi końcowe: - Prace wykonać zgodnie z obowiązującymi przepisami BHP i normatywami elektrycznymi. - Po wykonaniu wszystkich instalacji elektrycznych należy wykonać badania i pomiary końcowe; rezystancji izolacji, rezystancji uziemienia oraz skuteczności ochrony przeciwporażeniowej. Protokoły badań i pomiarów przedłożyć do dokumentacji odbioru końcowego. Opracował: Piotr Gralewski
