Projekt Budowlany AGTEL 2

Transkrypt

1

2 1 Spis treści 1 Spis treści Podstawa opracowania Dane ogólne inwestycji Inwestor Lokalizacja inwestycji Zakres opracowania Opis techniczny Uwagi i zalecenia dla wykonawcy Zestawienie podstawowych materiałów Opis do PZT Stan istniejący Stan projektowany Rysunki Plan zagospodarowania Schemat sieć rozdzielcza Schemat linia napowietrzna Załączniki Opinia ZUD z zał. graf Warunki techniczne Uprawnienia projektanta Zaświadczenie z MIIB w Warszawie Oświadczenie projektanta Informacja dotycząca bezpieczeństwa i ochrony zdrowia Projekt Budowlany AGTEL 2

3 2 Podstawa opracowania - Zlecenie od inwestora Zarząd Powiatu w Legionowie - Opinia ZUD - Wizja lokalna w terenie - Obowiązujące przepisy i normy 3 Dane ogólne inwestycji 3.1 Inwestor Zarząd Powiatu w Legionowie, ul. Sikorskiego 11, Legionowo. 3.2 Lokalizacja inwestycji Legionowo ul. Aleja Róż / Aleja Legionów. 3.3 Zakres opracowania Budowa kanalizacji kablowej, budowa studni kablowej typu SKMP-3, budowa studni typu SKR-1, Budowa kabli rozdzielczych, budowa linii napowietrznej. Zakres: - budowa studni kablowych - 3,0 szt. - budowa kanalizacji kablowej - 0,186 km/otw. Projekt Budowlany AGTEL 3

4 4 Opis techniczny W związku z projektem nowego układu drogowego skrzyżowania ulic Aleja Róż i Aleja Legionów występuje kolizja z istniejącą siecią telekomunikacyjną. W celu usunięcia kolizji projektuje się budowę kanalizacji kablowej 1 i 2 otworowej. Przy budowie studni kablowych stosować studnie kablowe SKR-1 i SKMP-3. Studnie muszą być wyposażone w pokrywy telekomunikacyjne ryglowane z nadrukiem logo operatora ORANGE. Lokalizacja projektowanej kanalizacji została przedstawiona na rysunku nr 2. W związku ze zmianą trasy należy przebudować do wybudowanej kanalizacji kablowej istniejące kable sieci rozdzielczej z rejonu szafy kablowej LGJ11B. Wszystkie projektowane kable typu XzTKMXpw o profilach zgodnych z rysunkiem nr 3 i zestawieniem materiałów. Występuje również kolizja z istniejącą siecią napowietrzną.. Projektowane kable napowietrzne typu XzTKMXpwn o profilach zgodnych z rysunkiem nr 4 i zestawieniem materiałów. Po wybudowaniu projektowanych elementów sieci telekomunikacyjnej elementy kolidujące zdemontować zgodnie z rysunkiem nr 2. Przy budowie kanalizacji należy stosować się do Polskich Norm. Przed rozpoczęciem prac należy uzyskać zgodę od zarządzającego pasem drogowym. Lokalizację oraz przebieg i posadowienie projektowanych urządzeń pokazano na załączonych rysunkach. Przy budowie należy przestrzegać i wykonywać prace stosując się do następujących przepisów i norm.: Polskie Normy Projekt Budowlany AGTEL 4

5 PN/T PN/T PN/T Normy Zakładowe TP S.A. Słownictwo telekomunikacyjne. Pojęcia podstawowe. Słownictwo telekomunikacyjne. Teletransmisja przewodowa. Nazwy i określenia. Słownictwo telekomunikacyjne. Pojęcia podstawowe. ZN-96/TP S.A. 004 Zbliżenia i skrzyżowania z innymi urządzeniami Uzbrojenia terenowego. Ogólne wymagania i badania. ZN-96/TP S.A. 008 Osłony złączowe. Wymagania i badania. ZN-96/TPSA-010 Osprzęt do instalowania kabli telekomunikacyjnych na podbudowie słupowej telekomunikacyjnej i energetycznej do 1kV. Wymagania i badania. ZN-96 TP S.A.-011 Telekomunikacyjna kanalizacja kablowa - Ogólne wymagania techniczne. ZN-96 TP S.A.-012 Telekomunikacyjna kanalizacja kablowa. Kanalizacja ZN-96 TP S.A.-013 pierwotna. Wymagania i badania. Warszawa, Telekomunikacyjna kanalizacja kablowa - Kanalizacja Wtórna. Wymagania i badania. ZN-96/TP S.A.-021 Telekomunikacyjna kanalizacja kablowa. Uszczelki końców rur. Wymagania i badania. Warszawa, Powinna być wyszczególniona. ZN-96/TP S.A.-022 ZN-96 TPS.A Telekomunikacyjna kanalizacja kablowa. Przywieszki identyfikacyjne. Wymagania i badania. Warszawa, Telekomunikacyjna kanalizacja kablowa Studnie kablowe Wymagania i badania. ZN-96/TP S.A.-027 Telekomunikacyjne sieci miejscowe. Linie kablowe o żyłach metalowych. Wymagania i badania. Warszawa, Powinna być wyszczególniona. ZN-96/TPSA-028 ZN-96/TPSA-029 ZN-96/TPSA-030 ZN-96/TPSA-031 ZN-96/TPSA-032 ZN-96/TPSA-033 ZN-96/TPSA-037 Tory kablowe abonenckie i międzycentralowe. Wymagania i Badania. Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione. Wymagania i badania. Łączniki żył. Wymagania i badania. Osłony złączowe. Wymagania i badania. Łączówki i głowice kablowe. Wymagania i badania. Obudowy zakończeń kablowych. Wymagania i badania. Systemy uziemiające obiektów telekomunikacyjnych. Wymagania i badania. Normy branżowe BN-88/ Telekomunikacyjne sieci wewnątrzzakładowe przewodowe. Linie kablowe. Ogólne wymagania i badania. Projekt Budowlany AGTEL 5

6 BN-89/ BN-89/ /03 Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania. ZARZĄDZENIE Ministra Łączności z dn.28.ii.1986 R. wprowadzające Wytyczne o ochronie linii i urządzeń telekomunikacyjnych przed szkodliwym oddziaływaniem linii elektroenergetycznych i trakcji elektrycznej prądu stałego. USTAWA z dn. 7.VII.1994 r. Prawo budowlane. (Dz. U. Nr 89 poz. 414) USTAWA z dn. 16 lipca 2004 r Prawo Telekomunikacyjne (Dz. U. nr 171 poz.1800) z późniejszymi zmianami." ROZPORZNDZENIE MINISTRA INFRASTRUKTURY z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 5 Uwagi i zalecenia dla wykonawcy 1. Prace prowadzić po dokonaniu wprowadzenia w pas drogowy. 2. Prace wykonywać zgodnie z PN, BN i ZN/TPSA. 3. Przy włączaniu się w pracujące kable zachować szczególną ostrożność. 4. Po wykonanych pracach teren przywrócić do stanu pierwotnego. 5. Dokonać odbioru przez uprawnione komórki ORANGE S.A. 6 Zestawienie podstawowych materiałów Lp. Nazwa Materiału JM Ilość 1. Studnia telekomunikacyjna SKMP-3 kpl. 3,0 2. Studnia telekomunikacyjna SKR-1 kpl. 2,0 3. Rura HDPE 110/6,3 mb. 186,0 4. Słup telekomunikacyjny ŻN 8,5 kpl. 1,0 5. Kompletny system uziemiający 3,0 mb kpl. 3,0 6. Rura HDPE 32 mb 9,0 7. Skrzynka słupowa 30 par kpl. 1,0 8. Zespół łączówkowy 20 parowy kpl. 1,0 9. Kabel XzTKMXpw 25x4x0,5 m 43,0 10. Kabel XzTKMXpw 10x4x0,5 m 26,0 11. Kabel XzTKMXpwn 5x4x0,5 m 50,0 12. Kabel XzTKMXpw 7x2x0,5 m 70,0 13. Osłona złączowa XAGA 43/8 kpl. 2,0 Projekt Budowlany AGTEL 6

7 Lp. Nazwa Materiału JM Ilość 14. Osłona złączowa XAGA 55/12 kpl. 1,0 15. Łączniki żył UY-2 szt. 80,0 16. Łączniki żył UB-2A szt. 140,0 7 Opis do PZT 7.1 Stan istniejący W ramach obecnego układu drogowego w istniejącym pasie drogowym zlokalizowana jest sieć telekomunikacyjna zapewniająca korzystanie z usług telekomunikacyjnych okolicznym mieszkańcom. Sieć telekomunikacyjna jest własnością firmy ORANGE Polska S.A. Sieć telekomunikacyjna wybudowana jest jako kanalizacja kablowa z zastosowaniem studni kablowych oraz jako linia naopowietrzna. 7.2 Stan projektowany Usunięcie kolizji jakie powstaną przez przebudowę istniejącego układu drogowego projektuje się jako kanalizację kablową z zastosowaniem studni kablowych typu SKR-1 i SKMP-3. Wszystkie rozwiązania techniczne są zgodnie z normami i kartami katalogowymi operatora sieci telekomunikacyjnej Orange Polska S.A. Szczegółowy opis rozwiązań został przedstawiony w punkcie 4 niniejszego opracowania i na załączonych schematach. Inwestycja oddziałuje tylko na terenie działek na których jest wykonywana. 8 Rysunki Projekt Budowlany AGTEL 7

8

9

10

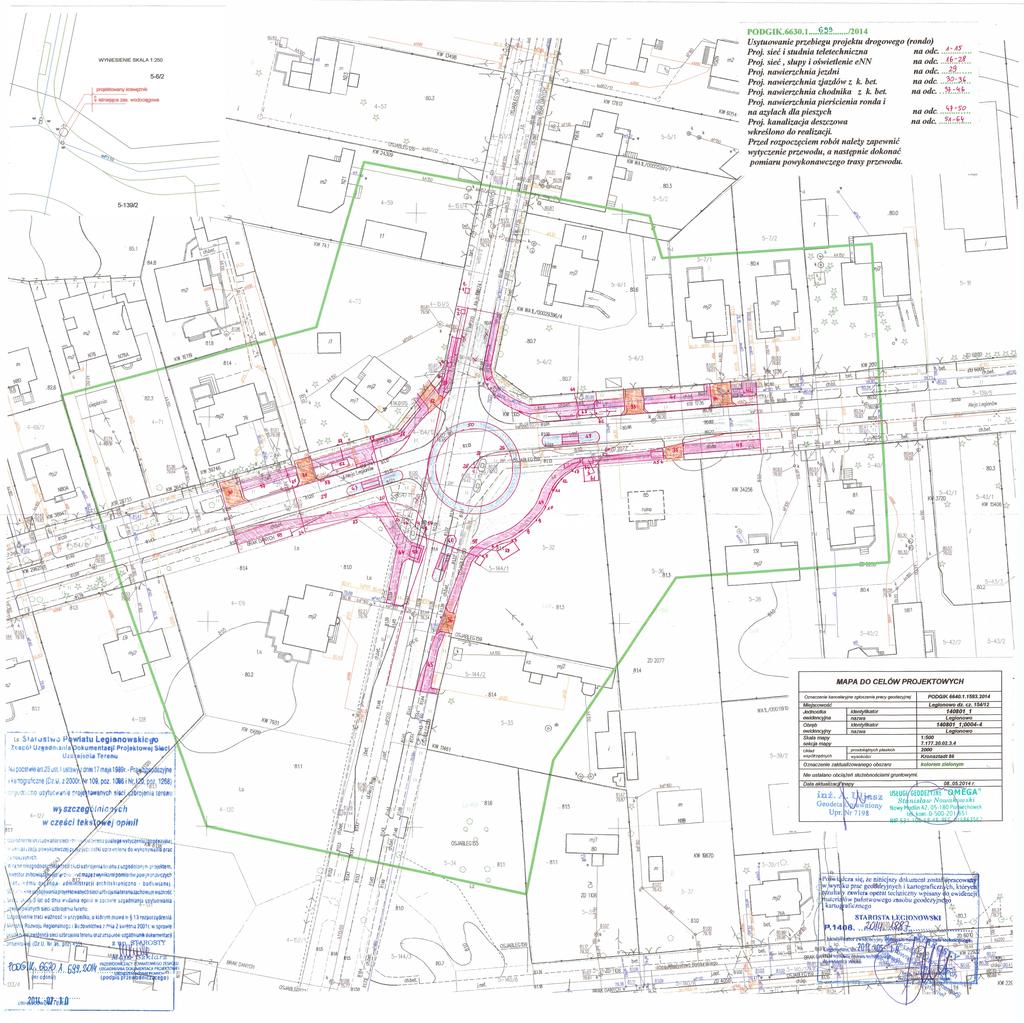

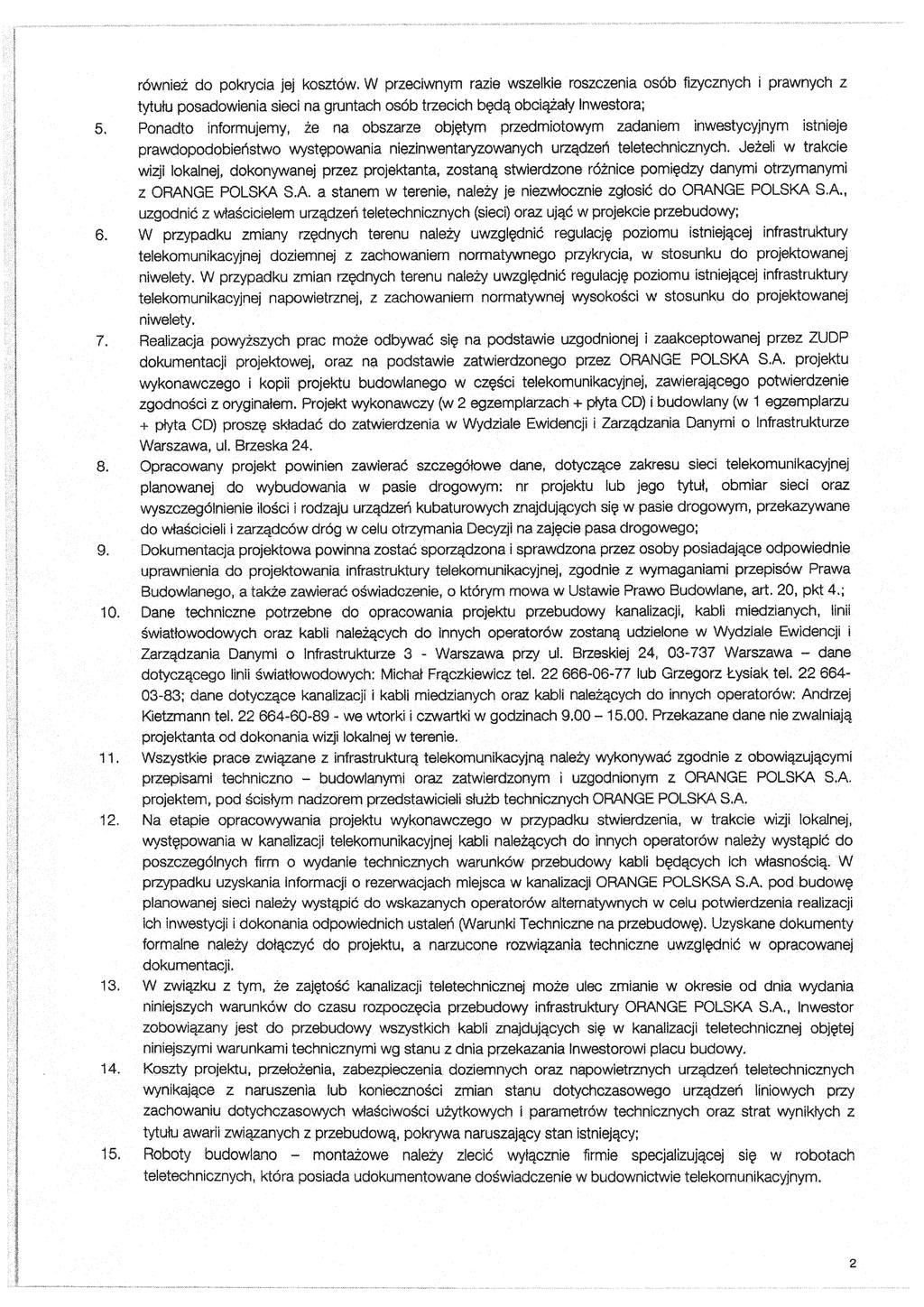

11 9 Załączniki Projekt Budowlany AGTEL 11

12 ł ł ł ą ł ł ł ć ć ą ą ń ó ź ę ę ć ń ł ń ó ę ż łą ż ść ó ą łó ł ą ń ę ł ó óż łą ż ż ń ą ą ą ą ę ó ś ą ó ł ć łą ć ł ść ą ą ń ł ć ę ś ę ż ę ś ą ś ó ł ś ą ś ą Ąą ą ć ó ą ż ś ą ż ń ż ń ć ę ź ś ł ł ł łą ż łą ł żą ż Ń ł ó

13

14

15

16

17

18 Zaświadczenie o numerze weryfikacyjnym: MAZ-FYT-NJD-2T6 * Pani MAŁGORZATA MYSZKO o numerze ewidencyjnym MAZ/BT/0053/09 adres zamieszkania ul. GOPLAŃSKA 29 M 72, WARSZAWA jest członkiem Mazowieckiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Mieczysław Grodzki, Przewodniczący Rady Mazowieckiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

19

20 9.6 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Część opisowa informacji: 1. Zakres robót całego przedsięwzięcia: - powiadomienie właściciela urządzeń o planowanych pracach na sieci telekomunikacyjnej - wytycznie geodezyjne projektowanych obiektów, - budowa nowych obiektów telekomunikacyjnych, - inwentaryzacja geodezyjna infrastruktury podziemnej - przebudowa infrastruktury kablowej do nowych obiektów telekomunikacyjnych, - demontaż i rozbiórka obiektów przeznaczonych do likwidacji, - odbiór wykonanych prac przez właściciela uzrądzeń, - uporządkowanie otoczenia wykonanych obiektów budowlanych. Kolejność realizacji poszczególnych obiektów: - zgodna z powyższą informacją 2. Wykaz istniejących obiektów budowlanych: Jezdnie, z mieszanek mineralno-asfaltowych, są w dobrym stanie technicznym. Pobocza w dobrym stanie technicznym, z reguły nie zawyżone w stosunku do jezdni, odbierają w wystarczającym stopniu wody opadowe i roztopowe, i zapewniają właściwe odwodnienie jezdni. Zieleń wysoka drzewa, będą kolidowały z projektowanymi robotami należy je wyciąć i wykarczować. W obszarze objętym projektem przebiega sieć kanalizacji sanitarnej, wodociągowa, gazowa oraz teletechniczna. W obszarze planowanych robót znajduje się także kablowa linia elektroenergetyczna zasilająca oświetlenie drogowe. W obszarze objętym projektem przebiegają także napowietrzne sieci elektroenergetyczna oraz teletechniczna. Projekt przewiduje likwidację kolizji utrudniających lub uniemożliwiających właściwą realizację robót. 3. Wskazanie elementów zagospodarowania działki które mogą stwarzać zagrożenie: sieć energetyczna, kanalizacja sanitarna. Należy oznakować plac budowy, by nie doszło do kolizji lub wypadku. Roboty w pobliżu sieci gazowej i energetycznej należy prowadzić ręcznie. 4. Wskazanie przewidywanych zagrożeń występujących podczas realizacji robót budowlanych: ruch drogowy w ciągu ulicy Alei Róż i Alei Legionów. 5. Wskazanie sposobu prowadzenia instruktażu przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: przed przystąpieniem do wykonywania obowiązków wszyscy pracownicy muszą przejść podstawowe przeszkolenie. Należ wskazać na konieczność prowadzenia robót w sąsiedztwie sieci gazowej i energetycznej ręcznie, bez użycia sprzętu mechanicznego. Odbycie szkolenia należy odnotować w dokumentacji budowy. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie: należy oznakować teren budowy zgodnie z projektem organizacji ruchu na czas budowy. Wszyscy robotnicy powinni być ubrani w kamizelki odblaskowe jaskrawych kolorów. Roboty ziemne w sąsiedztwie sieci gazowej i kabli teletechnicznych należy wykonywać ręcznie, z zachowaniem ostrożności. Wymagane jest sporządzenie planu BIOZ. Wszelkie roboty należy wykonywać zgodnie z ogólnymi przepisami bezpieczeństwa i ochrony zdrowia. Kierownik budowy nie może dopuścić do wykonywania robót budowlanych osób, które spożywały napoje alkoholowe. Odpowiedzialność za wszystko co będzie miało miejsce na placu budowy ponosi kierownik budowy. Projekt Budowlany AGTEL 20
