1 Grudziądz, dnia 30 maja 2017 roku Załącznik nr A2 do OPISU PRZEDMIOTU ZAMÓWIENIA Dotyczy: wydania warunków technicznych do projektowania dla zadania: Budowa i przebudowa osiedlowej sieci ciepłowniczej wraz z przyłączami na O/M Lotnisko. OPEC SYSTEM Sp. z o.o. wydaje warunki techniczne do projektowania dla zadania Budowa i przebudowa osiedlowej sieci ciepłowniczej wraz z przyłączami na O/M Lotnisko. Podstawa opracowania dokumentacji projektowej 1. Niniejsze warunki techniczne do projektowania. 2. Obowiązujące przepisy i wytyczne: Ustawa - Prawo Energetyczne z dnia 10 kwietnia 1997 roku (t.j. Dz.U poz. 220 ze zm.), Ustawa - Prawo Budowlane z dnia 7 lipca 1994 roku (t.j. Dz.U poz. 290 ze zm.) oraz przepisy wykonawcze do tej ustawy. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U poz ze zm.), Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2012 r. poz. 462 ze zm.), Polskie Normy, w tym szczególnie PN-EN 253, PN-EN 488, PN-EN 489, PN-EN 13941, przepisy BHP i ppoż., wymagania producentów zastosowanych urządzeń i materiałów. Realizacja zadania polega na opracowaniu dokumentacji projektowej wraz z: kosztorysem uwzględniającym koszty związane z zajęciem terenu, specyfikacjami technicznymi wykonania i odbioru robót budowlanych, uzyskaniem wymaganej decyzji środowiskowej, uzyskaniem prawomocnych decyzji pozwolenia na budowę, sporządzeniem inwentaryzacji zieleni, opracowaniem projektów organizacji ruchu jeśli wystąpi taka konieczność, sprawowaniem nadzoru autorskiego nad realizacją zaprojektowanego zadania inwestycyjnego.

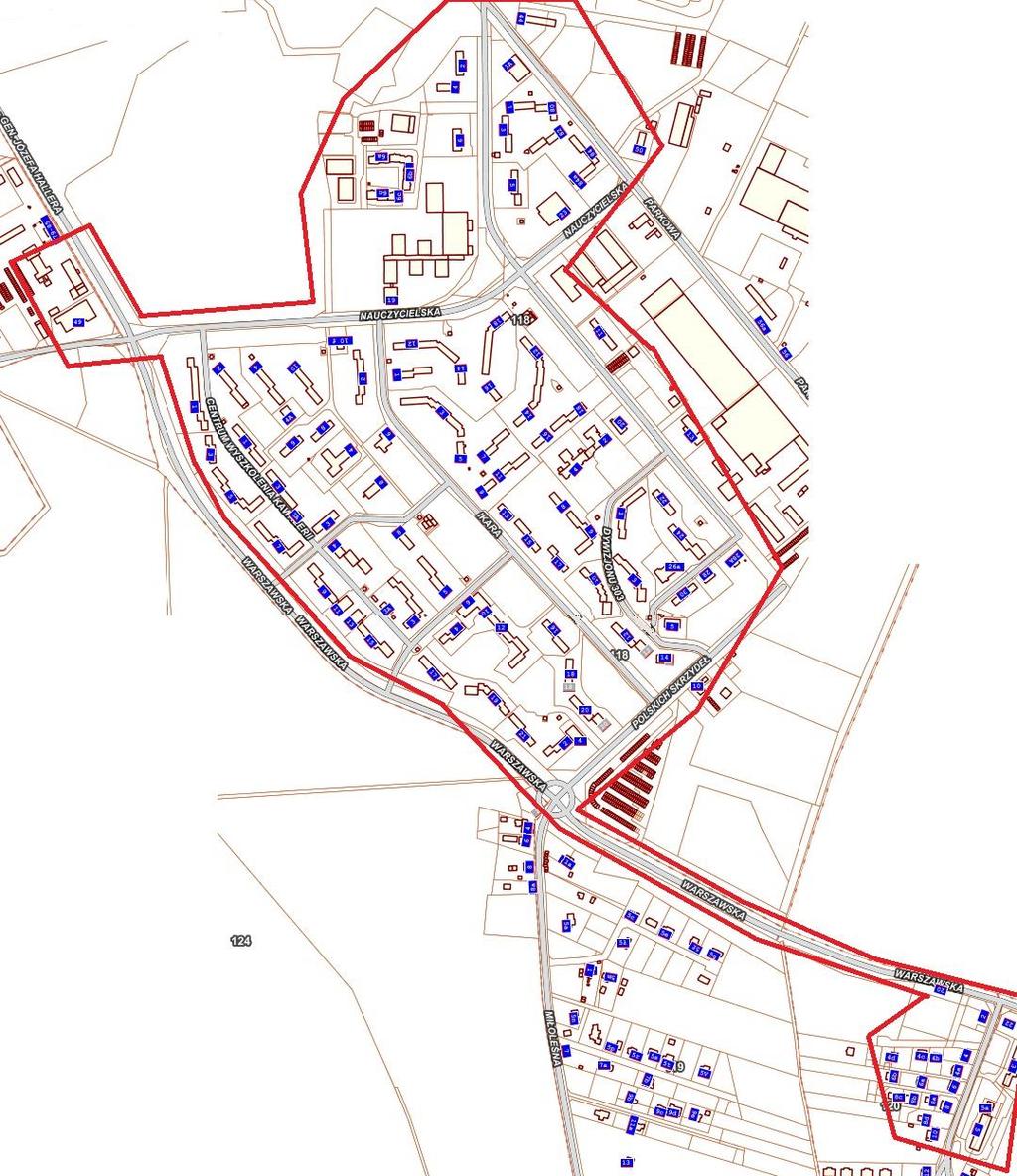

2 2 I. Opracować projekt budowlano wykonawczy. 1. Zaprojektować wysokotemperaturową osiedlową sieć ciepłowniczą wraz z przyłączami w technologii preizolowanej (tmax=130 o C) zasilającymi budynki zlokalizowane na O/M Lotnisko w Grudziądzu (zakres zaznaczony na szkicu orientacyjnym 1). Szkic orientacyjny 1 (skala skażona)

3 3 2. Punkt wpięcia do m.s.c.: sieć kanałowa Dn400 w komorze ciepłowniczej KL4 zlokalizowanej przy ul. Kustronia (możliwe miejsce wpięcia zaznaczone na szkicu orientacyjnym 2). Szkic orientacyjny 2 (skala skażona) 3. Zaprojektowaną sieć należy przyłączyć do istniejącej sieci preizolowanej Dn400 w komorze KL1 przy ul. Hallera (możliwe miejsce wpięcia zaznaczone na szkicu orientacyjnym 3). Szkic orientacyjny 3 (skala skażona)

4 4 4. Na potrzeby dalszych odbiorców ciepła pomiędzy komorami KL4 a KL1 zaprojektować sieć o minimalnej średnicy Dn W opracowaniu należy wykorzystać istniejące sieci preizolowane: 5.1. Zasilającą budynki zlokalizowane przy ul. Parkowej 50, 82, 84, Kustronia 3, 5 (obszar sieci zaznaczony na czerwono), Szkic orientacyjny 4 (skala skażona) 5.2. Zasilającą budynki zlokalizowane przy ul. Rydygiera 4, 4d, 6, 6a, 8, 8b (obszar sieci zaznaczony na czerwono), Szkic orientacyjny 5 (skala skażona)

5 Zasilającą budynki zlokalizowane przy ul. Kustronia 6d, 6e, 6f, 6g, (obszar sieci zaznaczony na czerwono), Szkic orientacyjny 6 (skala skażona) 5.4. Zasilającą budynek zlokalizowany przy ul. Kasprowicza 49 (obszar sieci zaznaczony na czerwono), Szkic orientacyjny 7 (skala skażona)

6 6 6. Lokalizacja pomieszczeń technicznych dla urządzeń węzłów indywidualnych: w modernizowanych węzłach indywidualnych - bez zmian, w likwidowanych węzłach grupowych w pomieszczeniach po węzłach grupowych, w nowoprojektowanych węzłach według wizji lokalnej w uzgodnieniu z OPEC SYSTEM Sp. z o.o. oraz Odbiorcą. 7. Temperatura nośnika ciepła w punkcie wpięcia i regulacja systemu: sezon grzewczy: 114/60 o C, regulacja jakościowo-ilościowa, okres letni: 67/35 o C, parametry stałe. 8. Ciśnienie dyspozycyjne w punkcie wpięcia do m.s.c.: sezon grzewczy: 440 kpa, okres letni: 65 kpa. 9. Projektowana sieć oprócz połączenia pomiędzy komorami KL1 a KL4 zasilać będzie następujące budynki: 1 C.W.K. 1 budynek mieszkalny 31 Nauczycielska 19 szkoła 2 C.W.K. 3 budynek mieszkalny 32 Nauczycielska 19 basen+technologia 3 Dywizjonu 303/1 budynek mieszkalny 33 Nauczycielska 19 hala 4 Dywizjonu 303/10 budynek mieszkalny 34 Nauczycielska 2 budynek mieszkalny 5 Dywizjonu 303/12 budynek mieszkalny 35 Nauczycielska 4 budynek mieszkalny 6 Dywizjonu 303/14 budynek mieszkalny 36 Nauczycielska 4 paw. handlowy 7 Dywizjonu 303/10 przybudówka 37 Nauczycielska 6 budynek mieszkalny 8 Dywizjonu 303/3 budynek mieszkalny 38 Nauczycielska 8 budynek mieszkalny 9 Dywizjonu 303/4 DPS 39 Parkowa 44 hotel 10 Dywizjonu 303/4 DPS 40 Parkowa 44 budynek mieszkalny 11 Dywizjonu 303/6 budynek mieszkalny 41 Parkowa 50 budynek mieszkalny 12 Dywizjonu 303/8 budynek mieszkalny 42 Parkowa 82 budynek mieszkalny 13 Hallera 79 budynek mieszkalny 43 Parkowa 84 budynek mieszkalny 14 Ikara 1 budynek mieszkalny 44 Polskich Skrzydeł 10 bud. MWiO 15 Ikara 11 budynek mieszkalny 45 Polskich Skrzydeł 4 paw. handlowy 16 Ikara 9 budynek mieszkalny 46 Rydygiera 4d dom jedn. 17 Ikara 15 budynek mieszkalny 47 Rydygiera 5 budynek mieszkalny 18 Ikara 13 budynek mieszkalny 48 Rydygiera 3 budynek mieszkalny 19 Ikara 17 budynek mieszkalny 49 Rydygiera 6 dom jedn. 20 Ikara 16 budynek mieszkalny 50 Rydygiera 6a dom jedn. 21 Ikara 18 budynek mieszkalny 51 Rydygiera 8 dom jedn. 22 Ikara 2 budynek mieszkalny 52 Rydygiera 8a dom jedn. 23 Ikara 20 budynek mieszkalny 53 Rydygiera 8b dom jedn. 24 Ikara 3 budynek mieszkalny 54 Skarżyńskiego 12 budynek mieszkalny 25 Ikara 5 budynek mieszkalny 55 Skarżyńskiego 10 budynek mieszkalny 26 Ikara 4 przychodnia 56 Skarżyńskiego 3 budynek mieszkalny 27 Ikara 7 budynek mieszkalny 57 Skarżyńskiego 4 budynek mieszkalny 28 Ikara 8 przedszkole 58 Skarżyńskiego 5 budynek mieszkalny 29 Nauczycielska 18 budynek mieszkalny 59 Kustronia 1 budynek mieszkalny 30 Nauczycielska 16 budynek mieszkalny 60 Kustronia 11 budynek mieszkalny

7 7 61 Kustronia 12 budynek mieszkalny 84 Stachonia 3 budynek mieszkalny 62 Kustronia 14 budynek mieszkalny 85 Stachonia 4 budynek mieszkalny 63 Kustronia 18 budynek mieszkalny 86 Warszawska 1 budynek mieszkalny 64 Kustronia 16 budynek mieszkalny 87 Warszawska 13 paw. handlowy 65 Kustronia 20 paw. handlowy 88 Warszawska 11 bud SM 66 Kustronia 22 budynek mieszkalny 89 Warszawska 15 budynek mieszkalny 67 Kustronia 24 budynek mieszkalny 90 Warszawska 17 budynek mieszkalny 68 Kustronia 26 a paw. handlowy 91 Warszawska 19 budynek mieszkalny 69 Kustronia 28 budynek mieszkalny 92 Warszawska 19 budynek mieszkalny 70 Kustronia 30 budynek mieszkalny 93 Warszawska 21 budynek mieszkalny 71 Kustronia 3 budynek mieszkalny 94 Polskich Skrzydeł 2 budynek mieszkalny 72 Kustronia 4 budynek mieszkalny 95 Warszawska 5 budynek mieszkalny 73 Kustronia 2 budynek mieszkalny 96 Warszawska 3 budynek mieszkalny 74 Kustronia 5 budynek mieszkalny 97 Warszawska 7 budynek mieszkalny 75 Kustronia 6 przedszkole 98 Warszawska 9 budynek mieszkalny 76 Kustronia 6 a, b budynek mieszkalny 99 Kustronia 6d w budowie 77 Kustronia 6c budynek mieszkalny 100 Kustronia 6e w budowie 78 Nauczycielska 10 budynek mieszkalny 101 Kustronia 6f budynek mieszkalny 79 Nauczycielska 12 budynek mieszkalny 102 Kustronia 6g budynek mieszkalny 80 Nauczycielska 14 budynek mieszkalny 103 Kustronia 26 hydrofornia 81 Kasprowicza 49 Sklep LIDL 104 C.W.K 3A hydrofornia 82 Stachonia 8 budynek mieszkalny 83 Skarżyńskiego 6 paw. handlowy 10. Zapotrzebowania na moc określone zostały w WT dla węzłów. Przy obliczaniach projektowych odcinków sieci należy przewidzieć 5% wzrost zapotrzebowania mocy, który jest przywołany w WT dla węzłów. 11. Projektowana sieć musi spełniać poniższe założenia: zakładane prędkości przepływu od 0,5 m/s do 1,5 m/s spadek ciśnienia na 1mb rurociągu poniżej 150 Pa 12. Założenia projektowe dotyczące: geometrii sieci, lokalizacji armatury zaporowej, doboru średnic, prędkości przepływów, spadków ciśnienia, obciążenia poszczególnych odcinków sieci, projektant uzgodni z OPEC SYSTEM Sp. z o.o. przed złożeniem dokumentacji w ZUD. 13. Instalację alarmową wykonać w systemie impulsowym zamkniętym. 14. W projekcie należy uwzględnić ułożenie bednarki w wykopie przyłącza na odległość 10 metrów od pomieszczenia węzła. 15. Projekt należy opracować zgodnie z poniższymi wytycznymi do projektowania.

8 8 A. Ogólne wytyczne do projektowania. 1. Projektant zobowiązany jest opracować i dostarczyć dokumentację projektową w postaci: a) projektu budowlano-wykonawczego zaopatrzonego w niezbędne opisy i rysunki wykonawczo-montażowe dla przedmiotowego zadania, b) przedmiaru robót, c) informacji dotyczącej bezpieczeństwa i ochrony zdrowia. 2. Do projektu budowlano-wykonawczego należy załączyć zestawienie materiałów projektowanej sieci. 3. Dokumentacja musi zawierać uzgodnienie ZUD oraz zgody właścicieli działek na lokalizację ciepłociągu. 4. Projekt budowlano-wykonawczy powinien zawierać katalogi, dokumentacje producenta lub karty katalogowe zastosowanych urządzeń. 5. Wszystkie etapy projektowania podlegają uzgodnieniom z OPEC SYSTEM Sp. z o.o. 6. Projekt budowlano-wykonawczy ma uwzględniać wymagania norm PN-EN A1:2010 oraz PN-EN : Kosztorys inwestorski należy dostarczyć do OPEC SYSTEM Sp. z o.o. w 2 egzemplarzach wersji papierowej + wersja elektroniczna. 8. Dokumentacja projektowa oraz pozostałe elementy zamówienia muszą być wykonane w języku polskim. 9. Dokumentację projektową, inwentaryzację zieleni oraz projekty organizacji ruchu należy opracować i dostarczyć do OPEC SYSTEM Sp. z o.o. w 5 egzemplarzach wersji papierowej. Do dostarczonej dokumentacji należy dołączyć wersję elektroniczną zapisaną na płycie CD-R w postaci plików pdf oraz dodatkowo dwg (AutoCAD) w przypadku rysunków (schematów). Specyfikacje techniczne wykonania i obioru robót budowlanych należy wykonać i dostarczyć w jednym egzemplarzu zarówno w wersji papierowej jak i elektronicznej (pdf). 10. Dokumentacja powinna być zaopatrzona w oświadczenie o jej kompletności oraz sporządzeniu zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej 11. Uprawnienia projektantów i sprawdzających muszą być odpowiednie do zakresu projektu. Do projektów należy dołączyć kopie uprawnień projektantów oraz zaświadczenia o przynależności projektantów do Okręgowej Izby Inżynierów Budownictwa aktualne dla okresu wykonywania projektu. 12. Przyjęte rozwiązania muszą być przedstawione w sposób czytelny i zrozumiały dla wykonawcy zarówno w formie pisemnej jak i graficznej.

9 9 13. Rysunki muszą obejmować wszystkie szczegóły instalacji i przedstawiać je w sposób jednoznaczny. Należy zwracać uwagę na poprawność i kompletność przejść przez przegrody budowlane, konstrukcji wsporczych i zabezpieczających, jak również mocowań projektowanych urządzeń i armatury. 14. Należy zwrócić szczególną uwagę w projekcie na właściwe i czytelne przedstawienie proponowanych technologii połączeń spawanych. B. Szczegółowe wytyczne do projektowania. Sieci 1. Poszczególne elementy składowe zespołu rurowego, w skład którego wchodzą: przewodowa rura stalowa, izolacja z pianki poliuretanowej oraz płaszcz osłonowy, jak i sam zespół rurowy powinien odpowiadać wymaganiom PN-EN 253: Na rurociągach zasilających i powrotnych stosować taką samą grubość izolacji. 3. W przypadku sieci preizolowanych o średnicach <= Dn200 należy stosować sieci z warstwą antydyfuzyjną. Odstępstwo od tego wymogu wyłącznie po uzgodnieniu z OPEC SYSTEM Sp. z o.o. Złącza 1. Złącza sieci, które należy rozumieć jako konstrukcje kompletne pomiędzy sąsiednimi ze sobą elementami preizolowanymi sieci powinny spełniać wymagania PN-EN 489:2005 i/lub PN-EN 489: W celu izolowania połączeń spawanych rurociągów należy stosować piankę PUR. Środek pianotwórczy powinien być przyjazny dla środowiska a w szczególności nie wywierać negatywnego wpływu na warstwę ozonową. 3. Dla ochrony izolacji połączeń spawanych należy stosować tuleje termokurczliwe HDPE sieciowane radiacyjnie, z otworami do wprowadzenia PUR zaślepianymi stożkowymi korkami uszczelniającymi wtapianymi. Wymagane jest podwójne uszczelnienie mufy. 4. Niedopuszczalne jest stosowanie muf termokurczliwych, w których sieciowane są również obszary bezpośredniego sąsiedztwa otworów na korki uszczelniające. 5. Dla średnic >= Dn200 piankowanie należy wykonać obowiązkowo przy wykorzystaniu metody maszynowej. 6. Tuleje termokurczliwe powinny posiadać świadectwo badania na okoliczność odporności

10 10 wpływu obciążenia od gruntu, tzw. próby z wykorzystaniem skrzyni z piaskiem, określonej w PN-EN 489: Projekt budowlano wykonawczy powinien określać metodę kontroli szczelności wykonania połączeń mufowych. W uzasadnionych przypadkach dopuszcza się odstępstwa od powyższych metod izolowania oraz mufowania połączeń spawanych, jednakże wyłącznie w porozumieniu z OPEC SYSTEM Sp. z o.o. System alarmowy System alarmowy wykonać według poniższych założeń: wykonanie instalacji alarmowej w systemie impulsowym zamkniętym, długość monitorowanego odcinka (pętli) dla 1 detektora nie większa niż 4 km, detektor musi mieć możliwość wpięcia do istniejącego systemu telemetrii Vector, działającego w OPEC SYSTEM Sp. z o.o., obowiązkiem wykonawcy jest wykonanie zdjęć połączeń instalacji alarmowej w każdym trójniku i dołączenie ich do dokumentacji powykonawczej, obowiązkiem wykonawcy jest wprowadzenie rurociągu preizolowanego do pomieszczenia węzła co najmniej 0,3m w głąb pomieszczenia, obowiązkiem wykonawcy jest wyprowadzenie instalacji alarmowej w węźle spod ENDCAP do puszki połączeniowej umiejscowionej ok. 1m nad rurociągiem zarówno zasilającym jak i powrotnym, po wprowadzeniu rurociągu do pomieszczenia węzła obowiązkiem wykonawcy jest fizyczne przyspawanie, w odległości 10cm za ENDCAP, śruby fi 8 główką w stronę rury na obu rurociągach, służącej jako masa do późniejszych pomiarów oraz podłączenia do detektora, rurociąg należy układać w taki sposób aby druty instalacji alarmowej znajdowały się w górnej części rury, poszczególne elementy instalacji alarmowej łączymy przed mufowaniem za pomocą tulejek zaciskowych, a następnie lutujemy, każdorazowo kontrolując jakość połączeń, obowiązkiem wykonawcy łączącego trójnik równoległy jest w przypadku odejścia z siecią na prawo, mając za plecami źródło - nie krzyżowanie drutów instalacji alarmowej w mufach. Należy wtedy zaznaczyć na schemacie powykonawczym, że druty instalacji alarmowej biegną w przeciwnych kierunkach (tzw. "cross").

11 11 Instalację alarmową zaprojektować w systemie impulsowym wysokorezystancyjnym (bez filcu). Sieci wymienione w pkt 5.1 i 5.4 należy włączyć do projektowanego systemu alarmowego, 5.2 i 5.3 zapętlić. Wymaga się układanie prostych odcinków tak, aby przewód pobielany leżał po prawej stronie rurociągu, patrząc w kierunku przepływu. W projekcie obowiązkowo musi zostać zawarty wymóg odbiorowy: Wykonanie sieci musi cechować się wartością rezystancji izolacji co najmniej 100 MΩ na 1 km drutu. Pomiar należy wykonywać osobno dla poszczególnych pętli. W przypadku długości odbiegających od wzorcowego 1 km należy stosować wzór: gdzie: Ro oczekiwana wartość rezystancji izolacji [MΩ] L długość drutu w pętli alarmowej [m] Armatura 1. Dopuszcza się stosowanie armatury przemysłowej wyłącznie z końcówkami do spawania ze stali niestopowych niskowęglowych. Korpus armatury niepreizolowanej powinien wykonany być z materiałów odpornych na korozję. 2. Armatura preizolowana powinna spełniać wymagania PN-EN 488: Armaturę preizolowaną należy projektować z lokalizacją w studzienkach żelbetonowych, natomiast niepreizolowaną wyłącznie w komorach ciepłowniczych lub pomieszczeniach węzłów. 4. Zaleca się aby armaturę odcinającą projektować poza obszarami jezdni, parkingów, terenów prywatnych i innymi obszarami trudnodostępnymi - min. PN W najwyższych punktach sieci zaprojektować odpowietrzenia. Dla sieci powyżej średnicy Dn100 należy projektować odpowietrzenia obligatoryjnie, dla średnic mniejszych tylko w przypadkach długich odcinków i/lub dużych spadków. Odpowietrzenia montować w górnej części rury z wylotem skierowanym do dołu lub odpowietrzać przy wykorzystaniu odpowietrzenia filtroodmulnika zamontowanego na progu węzła. Kształtki 1. Kształtki preizolowanego systemu rur zespolonych powinny odpowiadać wymaganiom i badaniom zgodnie z PN-EN 448:2009.

12 12 2. Odgałęzienia projektować wyłącznie jako górne o kształcie prostopadłym lub równoległym. Odgałęzienia projektować bez konieczności przerywania ciągłości rurociągu głównego. Nie dopuszcza się stosowania odgałęzień ze stalowymi mufami składanymi. 3. Zmiany średnic sieci preizolowanych należy realizować wyłącznie za pomocą prefabrykowanych zwężek preizolowanych. Dopuszcza się stosowanie zwężek kutych wyłącznie w komorach ciepłowniczych oraz innych obiektach kubaturowych (niezbędne jest późniejsze zaizolowanie). 4. Dla sieci prowadzonych w gruncie zmiany kierunku projektować w oparciu o prefabrykowane kolana preizolowane, krzywe drogowe w ramach gięcia elastycznego oraz ukosowanie z ograniczeniami: do średnicy Dn200 max 2 o, Dn250 do Dn300 max 1,5 o, powyżej Dn350 max 1,0 o. UWAGA: nie stosować ukosowania w pobliżu punktów stałych i kompensatorów. Materiały montażowe i uszczelniające Projektować według zaleceń producentów rur preizolowanych lub innych producentów za zgodą OPEC SYSTEM Sp. z o.o. Kompensatory Dopuszcza się stosowanie kompensatorów jednorazowych, wyłącznie po uzgodnieniu z OPEC SYSTEM Sp. z o.o., po uprzednim przedstawieniu założeń projektanta. Lokalizacja i geometria sieci ciepłowniczych 1. Projektowanie trasy sieci ciepłowniczej musi być zgodne z obowiązującymi przepisami projektowania uzbrojenia podziemnego, z uwzględnieniem szczególnej uwagi na przepisy związane z ochroną zieleni (wymagane uzgodnienia z Wydziałem Gospodarki Komunalnej i Ochrony Środowiska Urzędu Miejskiego w Grudziądzu). 2. Projektując przebieg trasy należy dążyć do lokalizacji sieci poza jezdniami dróg. Wyjątek stanowią przejścia poprzeczne. Rozwiązania kolizji poprzecznych z drogami projektować wyłącznie w przepustowych rurach ochronnych zakańczanych szczelnie. 3. W obszarach jezdni dróg niedopuszczalne jest projektowanie wydłużek kompensacyjnych.

13 13 Należy unikać w jezdniach projektowania połączeń spawanych. 4. Zachować w projekcie odległości pionowe pomiędzy konstrukcją drogi a skrajnią sieci cieplnej w wymiarze min 0,60m dla dróg krajowych i dróg o znacznym natężeniu ruchu ciężarowego oraz min 0,5m dla dróg pozostałych, przy czym za konstrukcję drogi nie uznaje się podbudowy piaskowej. 5. Trasa projektowanej sieci i odległości od przeszkód terenowych takich jak: krzewy, drzewa, budynki i inne powinny umożliwiać bezproblemową budowę sieci oraz jej konserwację i usuwanie ewentualnych awarii. 6. Geometria sieci powinna zapewniać samokompensację zmian wydłużeń będących wynikiem ciśnienia i wahań temperatury nośnika ciepła. Dopuszczalne naprężenia osiowe w sieci preizolowanej nie mogą przekraczać wartości 190 MPa. Dopuszcza się stosowanie kompensatorów jednorazowych, wyłącznie po uzgodnieniu z OPEC SYSTEM Sp. z o.o., po uprzednim przedstawieniu założeń projektanta. 7. Przejścia rurociągu preizolowanego przez wszelkiego rodzaju ściany należy projektować jako szczelne. 8. Pokonywanie kolizji z torowiskiem tramwajowym lub kolejowym wymaga indywidualnego uzgodnienia z OPEC SYSTEM Sp. z o.o. Spawanie Projekt w zakresie kompetencji spawaczy oraz jakości wykonania połączeń spawanych musi narzucać wytyczne: 1. Spoiny powinny odpowiadać minimum poziomowi jakości spoin klasy B według PN-EN ISO 5817:2009 oraz PN-EN ISO 5817:2009/Ap1: Metody spawania przytoczone w projekcie muszą być określone i dopuszczone zgodnie z normami PN-EN ISO :2007 oraz PN-EN ISO : Rurociągi do spawania powinny być usytuowane współosiowo z wykorzystaniem centrowników. 4. Spawacze przystępujący do prac spawalniczych powinni posiadać niezbędne kwalifikacje do stosowania danej metody spawania zgodne z obowiązującymi normami. 5. Dokumentacja projektowa powinna zawierać opis przygotowania rurociągów do spawania, wykonania spoin oraz określać metody spawania. Nie dopuszcza się spawania łukowego elektrodami otulonymi. 6. Projekt musi zawierać informację narzucającą przeprowadzenie kontroli 100% połączeń spawanych - metodą radiologiczną lub ultradźwiękową, zgodnie z obowiązującymi normami

14 14 w zakresie badań nieniszczących połączeń spawanych. II. Czynności kontrolne i wytyczne wykonawcze konieczne do przywołania w projekcie. 1. Budowę sieci ciepłociągu należy wykonywać zgodnie z przepisami Prawa Budowlanego, Polskimi Normami, wytycznymi producentów urządzeń oraz zgodnie z projektem budowlano - wykonawczym przy ścisłej współpracy z OPEC SYSTEM Sp. z o.o. Wszystkie próby, badania i roboty ulegające zakryciu muszą być odebrane i potwierdzone protokołami odbioru częściowego oraz prowadzone w obecności uprawnionego pracownika OPEC SYSTEM Sp. z o.o. lub uprawnionej osoby działającej na zlecenie OPEC SYSTEM Sp. z o.o., po wcześniejszym powiadomieniu przez wykonawcę robót. 2. Przed zaizolowaniem wszystkie złącza spawane należy przebadać na okoliczność wystąpienia wad spawalniczych metodą radiologiczną lub ultradźwiękową z udokumentowaniem wyników badań. Badania mogą być przeprowadzane wyłącznie przez wykwalifikowany personel. 3. Wszystkie termokurczliwe mufy HDPE montowane przed czynnością piankowania podlegają próbie szczelności na zasadach określonych w projekcie budowlano - wykonawczym. 4. Przed zaizolowaniem połączeń spawanych należy przeprowadzić kontrolę instalacji alarmowej i próbę ciśnieniową sieci ciepłowniczej zgodnie z PN-EN A1:2010. Szczegóły dotyczące kontroli instalacji alarmowej oraz próby ciśnieniowej należy zawrzeć w projekcie. 5. Transport i składowanie elementów preizolowanych sieci powinny spełniać wymogi producenta. 6. Kolizje z pozostałą infrastrukturą uzbrojenia podziemnego wykonać zgodnie wytycznymi poszczególnych branż. 7. W obrębie występowania innych sieci prace prowadzić ręcznie z zachowaniem szczególnej ostrożności. III. Uzgadnianie dokumentacji 1. Wszelkie późniejsze uzgodnienia zmieniające treść niniejszych warunków oraz wykraczające poza ich obecny zakres wymagają formy pisemnej. 2. Ostateczne uzgodnienia dokumentacji projektowej posiadają formę pisemną i wydawane są po przedłożeniu: wniosku o uzgodnienie dokumentacji projektowej, wszystkich opracowań wymaganych w zadaniu. Kontakt: Michał Mularczyk, tel , mail: m.mularczyk@opec.grudziadz.pl
