1 1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego zgodnego z Rozporządzeniem Ministra Infrastruktury z dnia r. (Dz. U poz. 1606). Adres budynku: Specjalistyczny Szpital Miejski - Pracownia Endoskopowa ul. Stefana Batorego 17/ Toruń Województwo: Kujawsko-Pomorskie Zamawiający: Wykonawca: Tytuł, imię i nazwisko Adres Tel. Gmina Miasta Toruń ul. Wały Gen. Sikorskiego Toruń mgr inż. Piotr Samorajski ul. Liliowa 6, Piława Górna

2 2 Spis treści STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU... 4 Karta audytu energetycznego DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA Cel pracy Wytyczne, uwagi, sugestie i ograniczenia Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokości kredytu możliwego do zaciągnięcia lub kwota dotacji Materiały i dane do audytu INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU Ogólne dane techniczne budynku Uproszczona dokumentacja techniczna Opis techniczny podstawowych elementów budynku Charakterystyka systemu grzewczego budynku Charakterystyka źródła ciepła Charakterystyka instalacji ciepłej wody użytkowej Charakterystyka systemu wentylacji CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU. OKREŚLENIE POTRZEB CIEPLNYCH ORAZ KOSZTÓW OGRZEWANIA BUDYNKU W STANIE ISTNIEJĄCYM Zapotrzebowanie na ciepło i moc cieplną do ogrzewania OCENA AKTUALNEGO STANU TECHNICZNEGO I IZOLACYJNOŚCI CIEPLNEJ PRZEGRÓD ZEWNĘTRZNYCH Ocena aktualnego stanu oraz rozwiązań instalacji grzewczych Instalacja aktualnego stanu instalacji ciepłej wody Ocena istniejącego stanu wentylacji WYKAZ WYBRANYCH DO OPTYMALIZACJI ENERGETYCZNO-EKONOMICZNEJ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMO MODERNIZACYJNYCH Przegląd możliwych usprawnień termomodernizacyjnych wskazanych przez Inwestora Wykaz wybranych do optymalizacji rodzajów usprawnień termo modernizacyjnych Ocieplenie ścian zewnętrznych Ocieplenie stropodachu wentylowanego Wymiana starej stolarki drzwiowej OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO Wykaz wybranych do optymalizacji wariantów przedsięwzięcia termomodernizacyjnych OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI KLAUZULE I ZASTRZEŻENIA ZAŁĄCZNIKI Stan obecny... 21

3 3 Wariant Wariant Wariant Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej w budynku Koszty ogrzewania Plan sytuacyjny Uproszczona dokumentacja Elewacje budynku Zestawienie przegród PANELE FOTOWOLTAICZNE DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA Wytyczne, uwagi, sugestie i ograniczenia zleceniodawcy Materiały i dane do audytu Inwentaryzacja techniczno-budowlana budynku Ogólne dane techniczne budynku Panele fotowoltaiczne Ocena opłacalności zastosowania paneli fotowoltaicznych ZESTAWIENIE ZUŻYCIA CIEPŁA... 45

4 4 STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1.Rodzaj budynku 1.3.Właściciel lub zarządca budynek użyteczności publicznej Gmina Miasta Toruń ul. Wały Gen. Sikorskiego Toruń 1.4. Adres budynku 1.2 Rok ukończenia budowy 1938 Specjalistyczny Szpital Miejski ul. Stefana Batorego 17/ Toruń 2. Nazwa, adres i numer REGON firmy wykonującej audyt Usługi w zakresie certyfikacji energetycznej Małgorzata Samorajska ul. Liliowa Piława Górna REGON Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: Piotr Samorajski, ul. Liliowa 6, Piława Górna Tel Audytor energetyczny, świadectwa charakterystyki energetycznej nr. uprawnień W7/71/2009, ZAE Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego Posiadane kwalifikacje (w tym ew. uprawnienia) Miejscowość: Piława Górna Data wykonania opracowania: Spis treści STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU... 4 Karta audytu energetycznego DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU. OKREŚLENIE POTRZEB CIEPLNYCH ORAZ KOSZTÓW OGRZEWANIA BUDYNKU W STANIE ISTNIEJĄCYM OCENA AKTUALNEGO STANU TECHNICZNEGO I IZOLACYJNOŚCI CIEPLNEJ PRZEGRÓD ZEWNĘTRZNYCH WYKAZ WYBRANYCH DO OPTYMALIZACJI ENERGETYCZNO-EKONOMICZNEJ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMO MODERNIZACYJNYCH OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI KLAUZULE I ZASTRZEŻENIA ZAŁĄCZNIKI... 20

5 5 1. Dane ogólne Karta audytu energetycznego Stan przed termomodernizacją Stan po termomodernizacji 1. Konstrukcja / technologia budynku Tradycyjna Tradycyjna 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] 655,2 655,2 4. Powierzchnia netto budynku [m 2 ] Powierzchnia ogrzewana części mieszkalnej [m 2 ] Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej węzeł ciepłowniczy węzeł ciepłowniczy 10. Rodzaj systemu grzewczego budynku węzeł ciepłowniczy węzeł ciepłowniczy 11. Współczynnik A/V [1/m] 0,32 0, Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane [W/m 2 K] 1. Ściany zewnętrzne 1,015 0, Stropodach wentylowany 0,371 0, Podłoga na gruncie 0,305 0, Okna, drzwi balkonowe 1,6 1,6 5. Drzwi zewnętrzne/ bramy 1,7 1,3 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania [-] 0,91 0,91 2. Sprawność przesyłu [-] 0,96 0,96 3. Sprawność regulacji i wykorzystania [-] 0,88 0,88 4. Sprawność akumulacji [-] 1,0 1,0 5. Uwzględnienie przerw na ogrzewania w okresie tygodnia [-] 1,0 1,0 6. Uwzględnienie przerw na ogrzewania w ciągu doby [-] 1,0 1,0 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania [-] 0,90 0,90 2. Sprawność przesyłu [-] 0,70 0,70 3. Sprawność regulacji i wykorzystania [-] 1,00 1,00 4. Sprawność akumulacji [-] 1,00 1,00 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) mechaniczna nawiewnowywiewna, naturalna mechaniczna nawiewnowywiewna, naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza kanały wentylacyjne kanały wentylacyjne 3. Strumień powietrza zewnętrznego [m 3 /h] Krotność wymian powietrza [l/h] 0,8 0,8

6 6 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 14,8 10, Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] 17,9 17,9 91,1 57,8 118,4 75,2 5,6 5, ,0 76,8 157,4 99,9 10. Udział odnawialnych źródeł energii [%] 0,0 0,0 7. Opłaty jednostkowe (obowiązujące w dniu sporządzenia audytu) 1. Koszt za 1GJ ciepła dogrzewania budynku [zł] 59,7 59,7 2. Koszt 1MW mocy zamówionej na ogrzewanie na miesiąc [zł/(mw m-c)] 9402,5 9402,5 3. Koszt przygotowania 1m 3 ciepłej wody użytkowej [zł/m 3 ] 125,9 125,9 4. Koszt 1MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc [zł/(mw m-c)] 9402,5 9402,5 5. Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 3,5 2,3 6. Miesięczna opłata abonamentowa [zł/m-c] 0,0 0,0 7. Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Roczne zmniejszenie zapotrzebowania na energię [%] 34,8% Planowane koszty całkowite [zł] Premia termomodernizacyjna [zł] Roczna oszczędność kosztów energii [zł/rok] 3 054

7 7 1 DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA 1.1 Cel pracy Celem pracy jest wykonanie audytu energetycznego budynku szpitala (Poradnia Endoskopowa) przy ul. Stefana Batorego 17/19 w Toruniu. Opracowanie jest sporządzone zgodnie z wymaganiami rozporządzenia dotyczącego szczegółowego zakresu i formy audytu energetycznego budynku na podstawie ustawy z dnia 21 listopada 2008r o wspieraniu termomodernizacji i remontów z późniejszymi zmianami. 1.2 Wytyczne, uwagi, sugestie i ograniczenia 2 Inwestor podał następujące wytyczne dotyczące poprawy istniejącego stanu zgodnie z WT2021: 1. Ocieplenie ścian zewnętrznych 2. Ocieplenie stropodachu wentylowanego 3. Wymianę obecnej drzwiowej 2.1 Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokości kredytu możliwego do zaciągnięcia lub kwota dotacji Wielkość środków własnych Inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego Kwota kredytu możliwego do zaciągnięcia przez Inwestora lub kwota dofinansowania przedsięwzięcia termomodernizacyjnego * kwota dofinansowania z audytu energetycznego i oświetleniowego 0 zł zł 2.2 Materiały i dane do audytu Przy opracowywaniu audytu wykorzystani następujące materiały i dane: 1. Dokumentację obejmującą część projektu architektoniczno-budowlanego 2. Plan sytuacyjny 3. Dokumentację fotograficzną 4. Zestawienie dotyczące kosztów eksploatacji ogrzewania 5. Informacje udzielone przez pracowników administracji i użytkowników 6. Wizję lokalną 7. Uzupełniające pomiary inwentaryzacyjne 8. Obowiązujące aktualnie przepisy budowlane, normy, katalogi i cenniki lokalnych firm budowlano-instalacyjnych, materiały szkoleniowe Krajowej Agencji poszanowania Energii: Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów - Dz. U poz Rozporządzenie Ministra Infrastruktury z dnia 05 września 2015r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu

8 8 remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego - Dz. U poz Rozporządzenie Ministra Infrastruktury z dnia 27 lutego 2015r w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej - Dz. U poz Rozporządzenie Ministra Infrastruktury z dnia 17 lipca 2015r. w sprawie warunków technicznych, jakim powinny odpowiadać budynku i ich usytuowanie - Dz. U poz Polska Norma PN-EN ISO 6946:2008 Komponenty budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń Polska Norma PN-EN ISO "Właściwości cieplne budynków Wymiana ciepła przez grunt Metody obliczania" Polska Norma PN-EN ISO Mostki cieplne w budynkach Liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne Polska Norma PN-EN ISO 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego" Polska Norma PN-EN ISO 13790:2009 Cieplne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania Polska Norma PN-EN ISO Cieplne właściwości użytkowe budynków. Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczeniowa Polska Norma PN-EN ISO 10077: 2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła Wskaźniki SEKOCENBUDU 2 kwartał 2017r i oferty firm lokalnych. Polska Norma PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych Książkę obiektu budowlanego i roczny przegląd obiektu 2016r.

9 9 3 INWENTARYZACJA TECHNICZNO-BUDOWLANA BUDYNKU 3.1 Ogólne dane techniczne budynku A. Dane ogólne Adres Użytkownik Przeznaczenie Szpital Miejski, ul. Stefana Batorego 17/19, Toruń Szpital Miejski, ul. Stefana Batorego 17/19, Toruń budynek szpitala - pracownia endoskopowa Rok budowy 2002 Technologia Tradycyjna Kubatura ogrzewana m 3 655,2 Powierzchnia ogrzewana m 2 209,0 Liczba kondygnacji naziemnych 1 Budynek podpiwniczony nie Liczba użytkowników 26 Współczynnik kształtu m -1 0,32 Budynek pod ochroną konserwatora zabytków B. Charakterystyka podstawowych przegród części ogrzewanej: nie Przegroda Powierzchnia przegród m 2 U W/(m 2 *K) Powierzchnia okien m 2 U W/(m 2 *K) Powierzchnia drzwi zew. m 2 U W/(m 2 *K) Ściany zewnętrzne 205,1 0,437 36,5 1,600 2,9 1,700 Stropodach wentylowany 263,8 0,371 Podłoga na gruncie 230,1 0, Uproszczona dokumentacja techniczna Wymagany ustawą rzut budynku z zaznaczeniem stron świata zawarty jest w załączniku. Dokumentacja do wglądu u inwestora. 3.3 Opis techniczny podstawowych elementów budynku Budynek wykonany z cegły pełnej ceramicznej obustronnie otynkowanej wybudowany w 1938r. Jest to budynek nie podpiwniczony, o 1 kondygnacji naziemnej i stropodachem wentylowanym Ściany zewnętrzne kondygnacji nadziemnych Ściany zewnętrzne warstwowe kondygnacji nadziemnych wykonane z cegły pełnej ceramicznej ocieplone styropianem 6cm o łącznej grubości 57cm i współczynniku przenikania ciepła U=0,437 W/(m 2 *K).

10 Stropodach wentylowany Stropodach wykonany jest z płyt korytkowych pokrytych papą. Płyty układane są na ściankach opartych na stropie żelbetowym ostatniej kondygnacji o grubości 20cm i ocieplony wełną mineralną o grubości 10cm. Współczynnik przenikania ciepła U=0,371 W/(m 2 *K) Podłoga na gruncie Podłoga betonowa grubości 15cm na podsypce piaskowej. Współczynnik przenikania ciepła U=0,305 W/(m 2 *K) Stolarka okienna i drzwiowa Istniejąca stolarka okienna w ostatnich latach wymieniona na nową PCV z szybą zespoloną o współczynniku U okna =1,6 W/(m 2 *K) stolarka szczelna. Stolarka drzwiowa aluminiowa o współczynniku U=1,7 W/(m 2 *K) szczelna. 3.4 Charakterystyka systemu grzewczego budynku Instalacja centralnego ogrzewania typu tradycyjnego z rur stalowych czarnych łączonych przez spawanie, prowadzonych po wierzchu i w ścianach. Wykonana została jako wodna z obiegiem wymuszonym dwururowym. Jako elementy grzejne służą grzejniki, usytuowane prawidłowo, zainstalowane w większości przy ścianach zewnętrznych pod parapetami okien. Wyposażenie grzejników stanowią zawory grzejnikowe z możliwością regulacji temperatury w pomieszczeniach. Nie stwierdzono nieszczelności instalacji i korozji grzejników. Źródłem ciepła jest miejska sieć ciepłownicza. Parametry wody sieciowej 130/70C. Sprawność systemu grzewczego: Budynek ogrzewany jest we wszystkie dni tygodnia. wytwarzanie ciepła w 0,91 regulacji i wykorzystanie ciepła c 0,88 przesyłanie ciepła p 0,96 przerwy w okresie tygodnia w t 1,00 WĘZEŁ CIEPLNY KOMPAKTOWY - bez obudowy - do 100 kw CENTRALNE OGRZEWANIE - grzejniki członowe/płytowe - z regulacją centralną - i miejscową (zakres P - 2 K) OGRZEWANIE CENTRALNE WODNE - z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku - z zaizolowanymi przewodami, armaturą i urządzeniami - w pomieszczeniach ogrzewanych

11 11 przerwy w okresie doby w d 1,00 akumulacji m 1,00 BRAK ZASOBNIKA BUFOROWEGO 3.5 Charakterystyka źródła ciepła Ciepło na cele grzewcze dostarczane z miejskiej sieci ciepłowniczej. Zasilanie w ciepło odbywa się poprzez węzeł wymiennikowy pracujący na cele centralnego i ciepłej wody użytkowej znajduję się piwnicy. W węźle zamontowana jest automatyka pogodowa. Rok modernizacji 2011r. Węzeł jest własnością dostawcy ciepła. 3.6 Charakterystyka instalacji ciepłej wody użytkowej Podgrzewanie wody uzyskiwanie jest centralnie. Piony prowadzone są w typowych kabinach sanitarnych. Instalacja i armatura ciepłej wody typu tradycyjnego, wykonana w przewodów stalowych podwójnie ocynkowanych. Sprawność systemu przygotowania ciepłej wody użytkowej: wytwarzanie ciepła g 0,90 regulacji i wykorzystanie ciepła e 1,00 przesyłanie ciepła d 0,70 akumulacji 3.7 Charakterystyka systemu wentylacji Węzeł cieplny kompaktowy - bez obudowy - ogrzewanie i ciepła woda - moc nominalna do 100 kw CENTRALNE PRZYGOTOWANIE - obiegi izolowane - małe instalacje do 30 punktów poboru s 1,00 Brak zasobnika Wymiana powietrza w budynku odbywa się za pomocą wentylacji grawitacyjnej, gdzie napływ powietrza następuje przez stolarkę okienną i drzwiową, a usuwanie przez kratki wentylacyjne. Zamontowana jest wentylacja mechaniczna nawiewno-wywiewna. Obliczeniowy strumień powietrza wentylacyjnego liczony wg. PN-EN 12831:2006 zgodnie z programem Audytor OZC 6.8 Pro. Obliczeniowy strumień powietrza wentylacyjnego PRZED m 3 /h PO Wentylacja grawitacyjna 219,1 219,1 Wentylacja mechaniczna 294,9 294,9 Suma 514,0 514,0 Kubatura n min wg normy Łączne zap. pow. m 3 1/h m 3 /h 655,2 0, ,0

12 12 n min - średnio ważona min. krotność wymiany powietrza ze względów higienicznych dla pomieszczeń 3. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU. OKREŚLENIE POTRZEB CIEPLNYCH ORAZ KOSZTÓW OGRZEWANIA BUDYNKU W STANIE ISTNIEJĄCYM. 3.1 Zapotrzebowanie na ciepło i moc cieplną do ogrzewania Obliczeń dla tzw. standardowego sezonu grzewczego dokonano metodą szczegółową wg normy PN-EN ISO miesięcznie, przy wykorzystaniu najnowszej wersji programu komputerowego AUDYTOR OZC 6.8 Pro. Wartości obliczeniowe dotyczące średnich wieloletnich miesięcznych temperatur powietrza zewnętrznego przyjęto na podstawie danych IMiGW dla stacji meteorologicznej Toruń. Wartości obliczeniowe dotyczące wielkości wieloletnich średnich sum miesięcznych całkowitego promieniowania słonecznego na różnie zorientowane powierzchnie przyjęto na podstawie danych IMiGW dla stacji meteorologicznej Toruń. Projektowe obciążenie cieplne budynku kw 14,8 Sezonowe zapotrzebowanie na ciepło kwh/a GJ/a 91,1 Wskaźnik sezonowego zapotrzebowania na ciepło kwh/(m 2 *a) 121,0 Kubaturowy wskaźnik sezonowego zapotrzebowania na ciepło kwh/(m 3 *a) 38,6 Sezonowe zapotrzebowanie na ciepło z uwzględnieniem sprawności systemu ogrzewania Wskaźnik sezonowego zapotrzebowania na ciepło z uwzględnieniem sprawności systemu ogrzewania kwh/a GJ/a 118,4 kwh/(m 2 *a) 157,4 Kubaturowy wskaźnik sezonowego zapotrzebowania na ciepło kwh/(m 3 *a) 50,2 4. OCENA AKTUALNEGO STANU TECHNICZNEGO I IZOLACYJNOŚCI CIEPLNEJ PRZEGRÓD ZEWNĘTRZNYCH Stan techniczny ścian i stropodachu dobry. Stan techniczny stolarki okiennej i drzwiowej jest dobry. Współczynniki przenikania ciepła przegród: - ściany zewnętrzne kondygnacji nadziemnych U= 0,437 W/(m2*K) - stropodach wentylowany U= 0,371 W/(m2*K) - stolarka okienna U= 1,600 W/(m2*K) - stolarka drzwiowa U= 1,700 W/(m2*K)

13 13 - podłoga na gruncie U= 0,305 W/(m2*K) Powyższe współczynniki są znacznie gorsze od wartości granicznych wg aktualnie obowiązujących przepisów, wg których wymagane współczynniki wynoszą: WT dla ścian zewnętrznych U= 0,200 W/(m2*K) - dla dachu, stropodachu i stropu pod nieogrzewanym poddaszem U= 0,150 W/(m2*K) - dla okien i drzwi balkonowych U= 0,900 W/(m2*K) - drzwi zewnętrznych U= 1,300 W/(m2*K) - podłoga na gruncie U= 0,300 W/(m2*K) Wskazane jest więc poprawienie izolacyjności termicznej przegród wskazanych przez Inwestora. 4.1 Ocena aktualnego stanu oraz rozwiązań instalacji grzewczych Ciepło na cele grzewcze dostarczane z miejskiej sieci ciepłowniczej. Zasilanie w ciepło odbywa się poprzez węzeł wymiennikowy pracujący na cele centralnego i ciepłej wody użytkowej znajduję się piwnicy. Zamontowane zawory termostatyczne i podpionowe sprzyja racjonalnemu użytkowaniu energii cieplnej. Na podstawie oględzin ogólny stan techniczny użytkowej instalacji c.o. ocenia się jako dobry. Nie stwierdzono miejsca powstawania ubytków wody instalacyjnej. Poziome przewody zapewniające rozprowadzenie czynnika grzejnego do poszczególnych pionów nie są zaizolowane. Przewody w pionach poprowadzone są po wierzchu i w ścianach. Istniejące rozwiązanie instalacji c.o. stwarza warunki do racjonalnego gospodarowania energię cieplną. 4.2 Instalacja aktualnego stanu instalacji ciepłej wody Instalacja c.w.u. typu tradycyjnego. Stan przewodów i armatury dobry, przewody są niezaizolowane. 4.3 Ocena istniejącego stanu wentylacji Otwory wentylacyjne usytuowane zadowalająco. Użytkownicy nie wnoszą uwag. Nie stwierdzono za małego przewietrzania. 5. WYKAZ WYBRANYCH DO OPTYMALIZACJI ENERGETYCZNO-EKONOMICZNEJ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMO MODERNIZACYJNYCH 5.1 Przegląd możliwych usprawnień termomodernizacyjnych wskazanych przez Inwestora Jako usprawnienia, które mogłyby być zastosowane w obiekcje rozpatrzono następujące: Ocieplenie ścian zewnętrznych

14 14 Ocieplenie stropodachu wentylowanego Wymianę obecnej drzwiowej Dodatkowo zaleca się zamontowanie opomiarowanie budynku dotyczące zużycia ciepła na potrzeby centralnego ogrzewania i ciepłej wody użytkowej. 5.2 Wykaz wybranych do optymalizacji rodzajów usprawnień termo modernizacyjnych Poniżej wymieniono grupy usprawnień, które przyjęto do naszej analizy. Następnie w grupach przeprowadzi się obliczenia optymalizacyjne, na podstawie których dokona się wyboru usprawnienia optymalnego w danej grupie usprawnienia o najniższej wartości SPBT.

15 Ocieplenie ścian zewnętrznych Założono ocieplenie ścian zewnętrznych systemem bezspoinowym ocieplania. Przyjęto do rozpatrzenia wariantowo grubość warstwy izolacji z wełny mineralnej o grubości 10, 11, 12 i 13cm. Optymalną grubość określa się wybierają tą, dla której prosty czas zwrotu nakładów przyjmie wartość minimalną. Lp. Opis Jednostka stan istniejący 1 Powierzchnia przegrody do strat ciepła m 2 205,1 warianty U0, U1 W/(m2*K) 0,437 0,194 0,184 0,175 0,167 1 Grubość dodatkowej warstwy izolacji termicznej 0,035 cm Zwiększenie oporu R m2k/w - 2,86 3,14 3,43 3,71 3 Opór cieplny przegrody R m2k/w 2,290 5,15 5,43 5,72 6,00 4 Liczba stopniodni dzień *K/rok Q0u,Q1u GJ/a 28,5 12,7 12,0 11,4 10,9 6 Obliczeniowa temp. pow. wew. - średnia ważona C 19,9 7 Obliczeniowa temp. pow. zew. C -20,0 8 q0u,q1u MW 0, , , , , Roczna oszczędność kosztów energii Qru zł/a zł zł zł zł 10 Powierzchnia do kosztów ocieplenia m 2 247,0 11 Koszt jednostkowy ocieplenia zł/m2-210,0 220,0 230,0 240,0 12 Koszt usprawnienia Nu zł zł zł zł zł 13 SPBT= Nu/ Qu lata - 44,45 44,69 45,08 45,59 Optymalnym rozwiązaniem jest ocieplenie materiałem izolacyjnym - wełna mineralna o grubości 10 cm Uwagi: Ceny jednostkowe przyjęto na podstawie ofert lokalnych firm i wskaźników Sekocenbudu. Kosz realizacji 247,0 m2 wybranego usprawnienia zł Przy ustalaniu powierzchni do ocieplania pomniejszono powierzchnię elewacji o powierzchnię otworów okiennych i drzwiowych oraz uwzględniono dodatek na ocieplenie ościeży i obróbki.

16 Ocieplenie stropodachu wentylowanego Założono ocieplenie stropodachu metodą wdmuchiwania granulatem wełny mineralnej i ponownemu nałożeniu papy na warstwie izolacyjnej. Przyjęto do rozpatrzenia wariantowo grubość warstwy granulatu wełny 17, 18, 19 i 20cm. Optymalną grubość określi się wybierając tą, dla której czas zwrotu nakładów przyjmie wartości minimalną. Lp. Opis Jednostka stan istniejący 1 Powierzchnia przegrody do strat ciepła m 2 263,8 warianty U0, U1 W/(m2*K) 0,371 0,148 0,143 0,139 0,134 3 Grubość dodatkowej warstwy izolacji termicznej 0,042 cm Zwiększenie oporu R m2k/w - 4,05 4,29 4,52 4,76 5 Opór cieplny przegrody R m2k/w 2,693 6,74 6,98 7,22 7,45 6 Liczba stopniodni dzień*k/rok Q0u,Q1u GJ/a 31,1 12,4 12,0 11,6 11,2 8 q0u,q1u MW 0, , , , , Obliczeniowa temp. pow. wew. - średnia ważona C 19,9 10 Obliczeniowa temp. pow. zew. C Roczna oszczędność kosztów energii Qru zł/a zł zł zł zł 12 Powierzchnia do kosztów ocieplenia zł 225,0 13 Koszt jednostkowy ocieplenia zł/m2-60,0 66,0 72,0 78,0 14 Koszt usprawnienia Nu zł zł zł zł zł 15 SPBT= Nu/ Qu lata - 9,78 10,52 11,24 11,95 Optymalnym rozwiązaniem jest ocieplenie materiałem izolacyjnym wełna granulowana o grubości 17 cm Uwagi: Ceny jednostkowe przyjęto na podstawie ofert lokalnych firm i wskaźników Sekocenbudu. Kosz realizacji ocieplenia 225,0 m2 wybranego usprawnienia zł

17 Wymiana starej stolarki drzwiowej Usprawnienie obejmuje wymianę istniejących drzwi na nowe o współczynniku U drzwi =1,3 W/(m 2 *K). Lp. Opis /wyszczególnienie jednostki stan istniejący Warianty Powierzchnia drzwi m2 2,92 2 Współczynnik przenikania W/(m2*K) 1,7 1,3 1,2 1,1 3 Współczynniki korekcyjne dla wentylacji Cr - 1,0 1,0 1,0 1,0 Cm - 1,0 1,0 1,0 1,0 Cw - 1,0 1,0 1,0 1,0 4 Liczba stopniodni Strumień powietrza wentylacyjnego m3/h 32,3 6 7 Obliczeniowa temp. pow. wew. - średnia ważona Obliczeniowa temp. powietrza zew. C 20,0 C -20,0 8 Q0u,Q1u GJ/a 5,1 4,7 4,6 4,5 9 q0,q1 MW 0,0006 0,0006 0,0006 0, Roczna oszczędność kosztów energii Qrok+ Qrw zł/rok Cena jednostkowa wym. drzwi zł/m Koszt wymiany drzwi Nok zł zł zł zł 13 SPBT=(Nok+Nw)/Σ( Qrok+ Qrw) - 187,53 188,19 188,63 Uwagi: Ceny jednostkowe przyjęto na podstawie ofert lokalnych firm i wskaźników Sekocenbudu. Kosz realizacji 2,9 m2 wybranego usprawnienia zł

18 18 6 OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO. Wybrane i zoptymalizowane usprawnienia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat ciepła przez przegrody budowlane uszeregowane według rosnącej wartości SPBT, przedstawiono w poniższej tabeli. L.p. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] SPBT [lata] I II III IV 1 Ocieplenie stropodachu wentylowanego ,8 2 Ocieplenie ścian zewnętrznych ,5 3 Wymiana istniejącej stolarki drzwiowej , Wykaz wybranych do optymalizacji wariantów przedsięwzięcia termomodernizacyjnych. Określenie wariantów przedsięwzięcia termomodernizacyjnego (zestawu usprawnień) dokonano wg zasady ich rozbudowywania. Rozpatrzono następujące warianty: L.p. Ulepszenie termomodernizacyjne Nr wariantu Ocieplenie stropodachu wentylowanego X X X 2 Ocieplenie ścian zewnętrznych X X 3 Wymiana istniejącej stolarki drzwiowej X L.p. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite [zł] Roczne oszczędności kosztów energii [zł/ rok] Procentowa oszczędność zapotrzebowania na energię (z uwzględnieniem sprawności całkowitej) [%] Optymalna kwota kredytu [zł] Premia termomodernizacyjna 20% kredytu [zł] 16% kosztów całkowitych [zł] Dwukrotność rocznej oszczędności kosztów energii [zł] wariant ,8% wariant ,5% wariant ,8% Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku. Na podstawie dokonanej oceny, jako optymalnym wariantem przedsięwzięcia termodernizacyjnego w rozpatrywanym budynku ocenia się wariant 1.

19 19 Nazwa wariantu Q 0co, Q 1co Q 0cw, Q 1cow 0 Qz Qm Ab q 0m q 1m q 0cw q 1cw Qr GJ/rok GJ/rok 1 GJ/rok zł(mw m-c) zł MW MW zł/rok Stan obecny 118,4 5,6 0,77 59, ,46 0,00 0,0148 0, wariant 1 75,2 5,6 0,0106 0, wariant 2 75,6 5,6 0,77 59, ,46 0,00 0,0106 0, wariant 3 95,1 5,6 0,0126 0, OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Wskazany optymalny wariantu przedsięwzięcia termo modernizacyjnego przewidzianego do realizacji obejmuje następujące prace: Ocieplenie ścian zewnętrznych Ocieplenie stropodachu wentylowanego wełna mineralna 0, cm wełna granulowana 17 cm 0,042 Do wykonania Do wykonania 247,0 m 2 za kwotę 225,0 m 2 za kwotę zł zł Wymiana istniejącej stolarki drzwiowej U= 1,3 W/(m2*K) 1 szt. Do wykonania 2,9 m 2 za kwotę zł Całkowity koszt modernizacji wyniesie: zł 8 KLAUZULE I ZASTRZEŻENIA Przedmiot i cel wykonania audytu energetycznego oraz jego zakres określił Inwestor Niniejszy audyt energetyczny: - nie może być wykorzystywany do żadnego innego celu niż określony w opracowaniu - nie może być traktowany jako ekspertyza techniczna. Autor opracowania przyjął w dobrej wierze informacje (zawarte w udostępnionej dokumentacji, a także udzielone przez Inwestora i inne osoby zainteresowane) niezbędne do wykonania audytu. W przypadku powstania niejasności należy się zwrócić do autora opracowania o dodatkowe informacje.

20 20 ZAŁĄCZNIKI

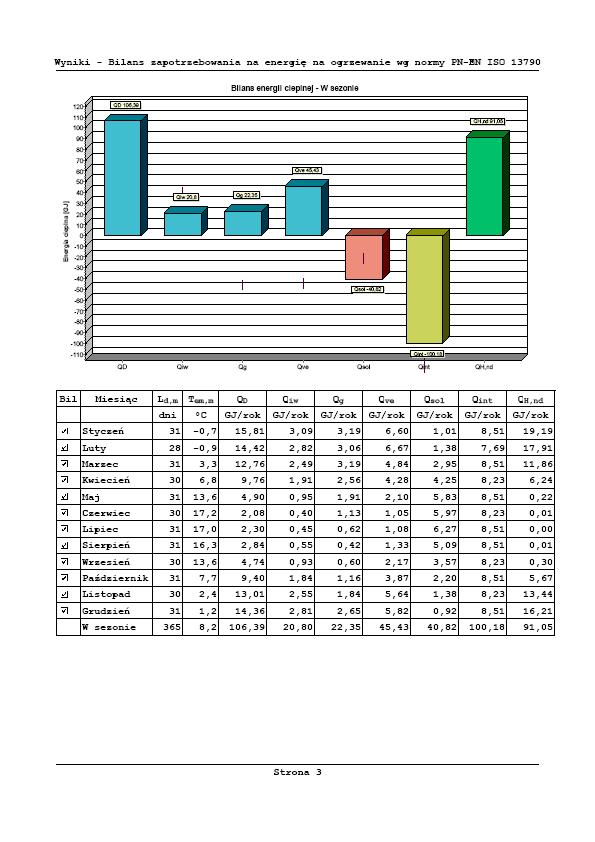

21 21 Stan obecny Załącznik 1

22 22

23 23

24 24 Wariant 1 Załącznik 2

25 25

26 26

27 27 Wariant 2 Załącznik 3

28 28

29 29

30 30 Wariant 3 Załącznik 4

31 31

32 32

33 33 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej w budynku Załącznik 5 Opis Oznaczenie Stan obecny Jednostki Liczba użytkowników - 25 osób Jednostkowe zapotrzebowanie na ciepłą wodę q j 7 l/d Liczba godzin użytkowania instalacji w ciągu doby t 24 h/d Liczba dni użytkowania instalacji w ciągu roku D 365 d Obliczeniowa temperatura ciepłej wody t c 55 C Obliczeniowa temperatura zimnej wody t z 10 C Cena 1m 3 zimnej wody C zw 5,4 zł/m 3 Średnie dobowe zapotrzebowanie na ciepłą wodę q dśr 0,339 dm 3 /j.o.d Średnie godzinowe zapotrzebowanie na ciepła wodę q hś 0,094 kg/s Obliczeniowa moc cieplna średnia godzinowa F hśr 17,73 kw Współczynnik nierównomierności rozbioru godzinowy Nh 4,25 - Obliczeniowa moc cieplna max godzinowa F hmax 75,35 kw Jednostkowe zapotrzebowanie na c.w.u V wi 0,35 dm 3 /(m 2 *dzień) Współczynnik korekcyjny k R 0,70 - Zapotrzebowanie na ciepło do przygotowania c.w.u Q cwu 5,6 GJ Roczny koszt przygotowania c.w.u. K Rcw zł/rok Średni koszt podgrzania 1 m 3 c.w.u. K Pśr 125,9 zł/m 3

34 34 Koszty ogrzewania Załącznik 6 1. Koszty ogrzewania przed termomodernizacją: Opłata z 1 MW mocy zamówionej: opłata stała za miesiąc Q m = 9402,5 zł /MW/m-c Opłata z zużycie 1GJ: opłata zmienna Q z = 59,7 zł/gj Miesięczna opłata abonamentowa nie występuje: A b = 0,0 zł/m-c Koszt ogrzewania budynku w standardowym sezonie grzewczym: K og = 59,7* 118, ,5 * 0,0148 *12 + 0,0 * 12 = K b = 3,5 zł/m 2 p.u./m-c 2. Koszty ogrzewania po termomodernizacji: Opłata z 1 MW mocy zamówionej: opłata stała za miesiąc Q m = 9402,5 zł zł/mw/m-c Opłata z zużycie 1GJ opłata zmienna Q z = 59,7 zł/gj Miesięczna opłata abonamentowa nie występuje: A b = 0,0 zł/m-c Koszt ogrzewania budynku w standardowym sezonie grzewczym: K og = 59,7* 75, ,5* 0,0106 *12 + 0,0 * 12 = K b = 2,3 zł/m 2 p.u./m-c

35 35 Plan sytuacyjny Załącznik 7 N

36 36 Uproszczona dokumentacja Załącznik 8

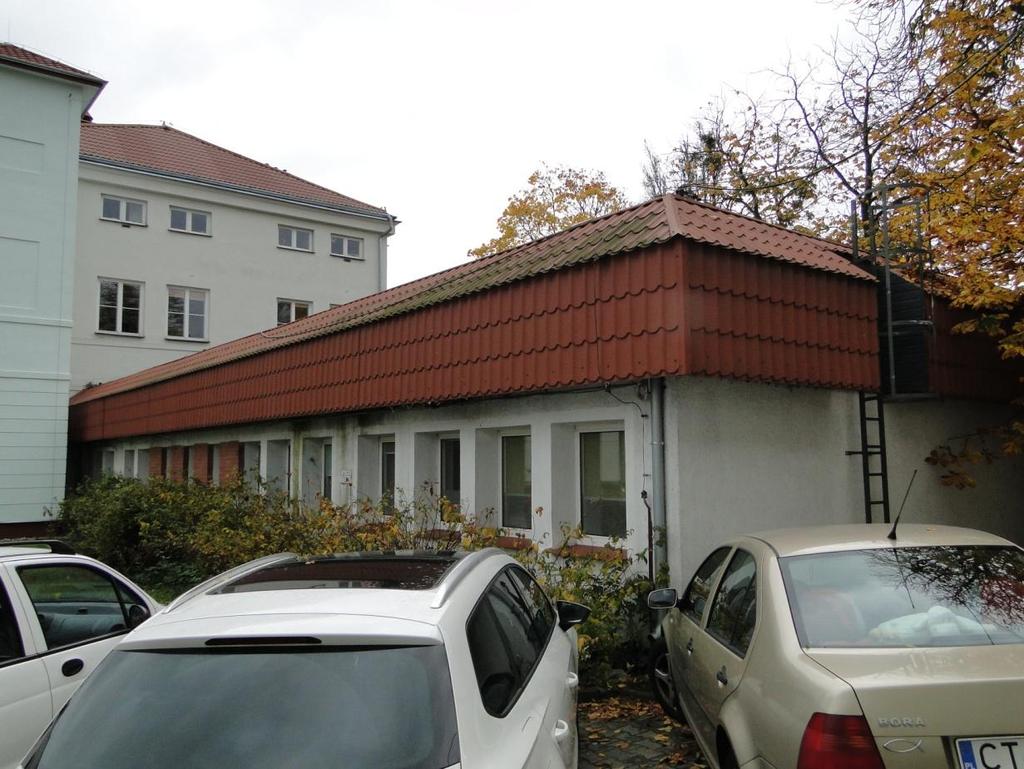

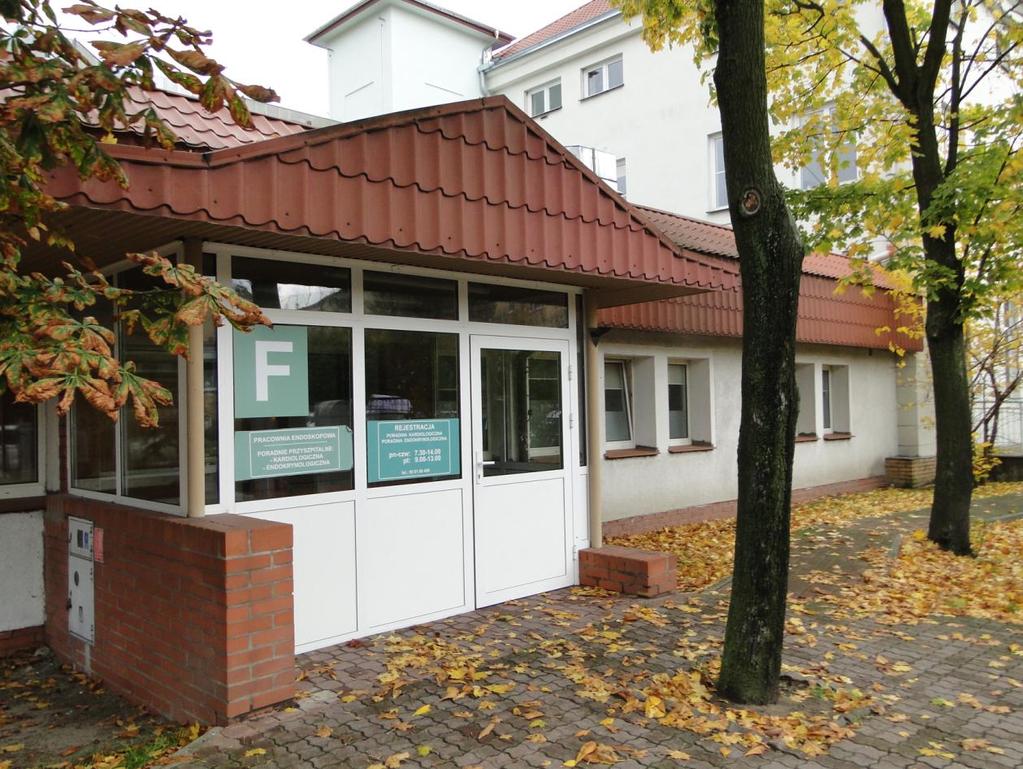

37 37 Elewacje budynku Załącznik 9

38 38

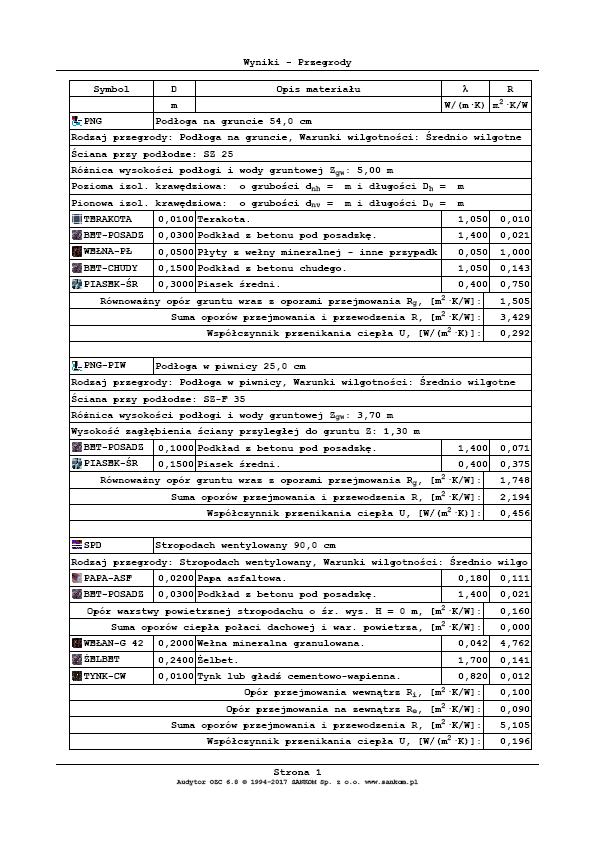

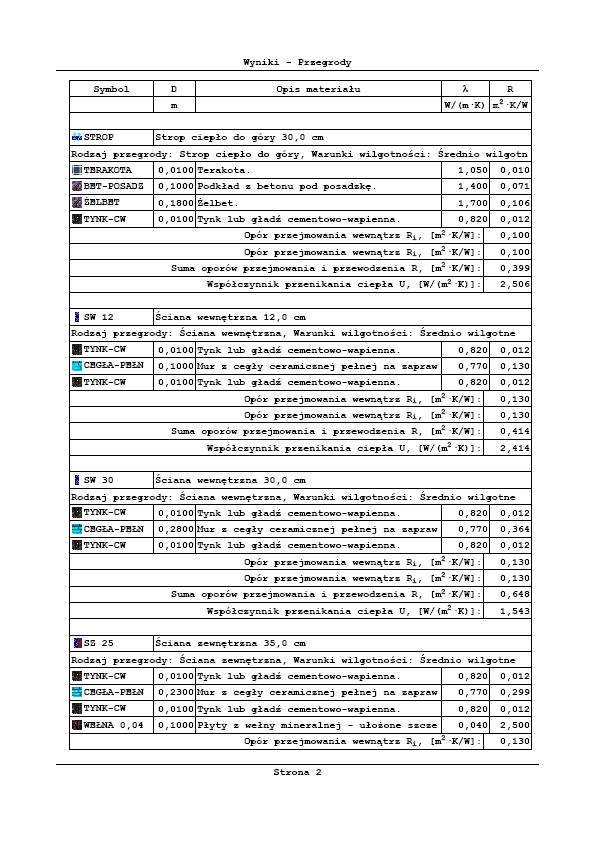

39 39 Zestawienie przegród Załącznik 10

40 40

41 41

42 42 PANELE FOTOWOLTAICZNE

43 43 1 DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA 1.1 Wytyczne, uwagi, sugestie i ograniczenia zleceniodawcy Zleceniodawca podał następujące wytyczne dotyczące poprawy istniejącego stanu: a) Zastosowanie paneli fotowoltaicznych jako odnawialnych źródeł energii w celu zmniejszenia zapotrzebowania na energię elektryczną z sieci energetycznej. 1.2 Materiały i dane do audytu Przy opracowywaniu audytu wykorzystani następujące materiały i dane: a) Plan sytuacyjny b) Dokumentację fotograficzną c) Zestawienie dotyczące kosztów energii elektrycznej d) Informacje udzielone przez pracowników administracji i użytkowników e) Wizję lokalną f) Uzupełniające pomiary inwentaryzacyjne g) Obowiązujące aktualnie przepisy budowlane, normy, katalogi i cenniki lokalnych firm budowlano-instalacyjnych, materiały szkoleniowe Krajowej Agencji poszanowania Energii. 2 Inwentaryzacja techniczno-budowlana budynku 2.1 Ogólne dane techniczne budynku A. Dane ogólne Adres Użytkownik Przeznaczenie Szpital Miejski, ul. Stefana Batorego 17/19, Toruń Szpital Miejski, ul. Stefana Batorego 17/19, Toruń budynek szpitala - pracownia endoskopowa Rok budowy 2002 Technologia Tradycyjna Kubatura ogrzewana m 3 655,2 Powierzchnia ogrzewana m 2 209,0 Liczba kondygnacji naziemnych 1 Budynek podpiwniczony nie Liczba użytkowników 26 Współczynnik kształtu m -1 0,32 Budynek pod ochroną konserwatora zabytków nie

44 44 B. Zapotrzebowanie na energię elektryczną Roczne zapotrzebowanie na energię elektryczna na podstawowe systemy budynku wynosi kwh/rok. 3. Panele fotowoltaiczne 3.1 Ocena opłacalności zastosowania paneli fotowoltaicznych Opis wariantów usprawnienia: Przewiduje się zastosowanie paneli PV w ilości 21szt modułów o łącznej mocy 6,5kWp. Panele fotowoltaiczne będą wpięte w istniejącą instalację elektryczną i zamontowane na dachu budynku od strony S. L.p. Omówienie Jednostki Stan istniejący Po modernizacji 1 Zapotrzebowanie energii elektrycznej od zew. dostawcy kwh/rok Energia elektryczna pozyskana z paneli fotowoltaicznych kwh/rok Koszt energii elektrycznej zł/rok Roczna oszczędność energii kwh/rok Roczne oszczędności energii GJ/rok Roczna oszczędność kosztów Q rok zł/rok Cena usprawnienia zł SPBT=N U / Q rok lata - 24,8 Kalkulację kosztów zastosowania paneli fotowoltaicznych opracowano na podstawie oferty firmy instalacyjnej obejmującej dostawę, montaż oraz koszty robocizny i wskaźników SEKOCENBUDU. 3.2 Charakterystyka finansowa Kalkulowany koszt robót: Oszczędność energii: zł zł/rok Czas zwrotu kosztów SPBT: 24,8 lat

45 45 Parametr Jednostka Wartość Powierzchnia użytkowa budynku poddanego termomodernizacji m 2 209,0 Produkcja energii elektrycznej z nowo wyprodukowanych/nowych mocy wytwórczych instalacji wykorzystujących OZE kwhe/rok 5 768,0 Produkcja energii cieplnej z nowo wyprodukowanych/nowych mocy wytwórczych instalacji wykorzystujących OZE kwht/rok - Ilość zaoszczędzonej energii elektrycznej w wyniku modernizacji MWh/rok 3,0 Ilość zaoszczędzonej cieplnej w wyniku modernizacji GJ/rok 43,2 Roczne zużycie energii końcowej przed termomodernizacją kwh/rok ,5 Roczne zużycie energii końcowej po termomodernizacji kwh/rok ,5 ZESTAWIENIE ZUŻYCIA CIEPŁA Miejski Szpital składa się z kompleksu 11 budynków, które nie są opomiarowanie indywidualnie z tego powodu brak możliwości oszacowania rocznego zużycia ciepła na potrzeby ogrzewania i ciepłej wody użytkowej. Poniżej przedstawione są zużycie roczne z dwóch węzłów ciepłowniczych. Lp Od Do Wartość F K Zmienna CO [GJ] Moc zamówiona CO [MW] Moc zamówiona CW [MW] Moc zamówiona went [MW] ,89 919,0 0,6586 0,2334 0, ,94 720,5 0,6586 0,2334 0, ,16 852,5 0,6586 0,2334 0, ,16 434,4 0,6586 0,2334 0, ,96 256,7 0,6586 0,2334 0, ,72 186,3 0,6586 0,2334 0, ,35 163,0 0,6586 0,2334 0, ,71 158,2 0,6586 0,2334 0, ,07 159,8 0,6586 0,2334 0, ,38 476,6 0,6586 0,2334 0, ,17 717,3 0,6586 0,2334 0, ,04 692,8 0,6586 0,2334 0,0580

46 46 Lp Od Do Wartość F K Zmienna CO [GJ] Moc zamówiona CO [MW] Moc zamówiona CW [MW] Moc zamówiona went [MW] ,92 782,9 0,1960 0,0370 0, ,73 550,9 0,1960 0,0370 0, ,17 496,7 0,1960 0,0370 0, ,69 309,9 0,1960 0,0370 0, ,42 215,6 0,1960 0,0370 0, ,58 98,4 0,1960 0,0370 0, ,63 110,6 0,1960 0,0370 0, ,24 136,9 0,1960 0,0370 0, ,12 139,4 0,1960 0,0370 0, ,22 330,3 0,1960 0,0370 0, ,28 511,8 0,1960 0,0370 0, ,07 520,6 0,1960 0,0370 0,4100
