1 APROBATA TECHNICZNA ITB AT /0 +ANEKSY NR i Drewniane drzwi wewnętrzne systemu PLATINIUM WARSZAWA

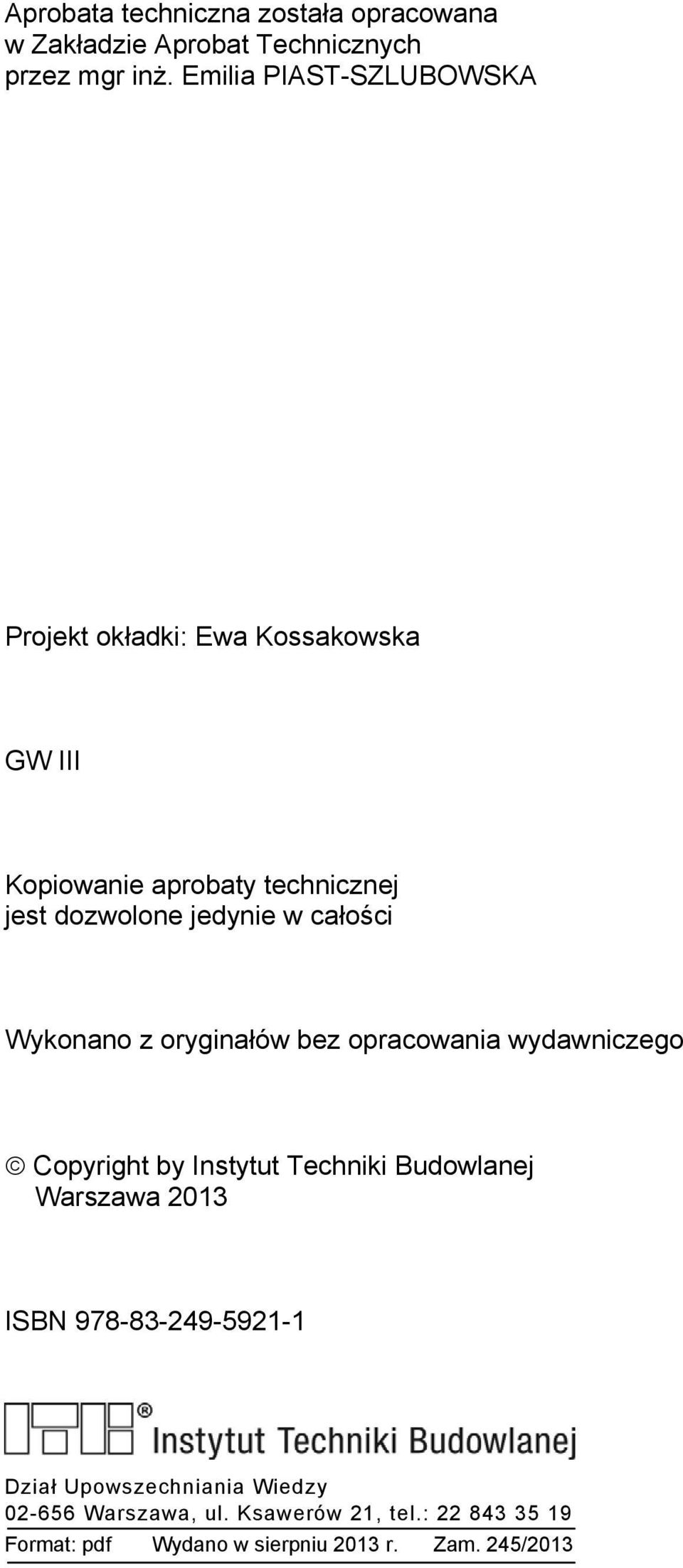

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Emilia PIAST-SZLUBOWSKA Projekt okładki: Ewa Kossakowska GW III Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 0 ISBN Dział Upowszechniania Wiedzy Warszawa, ul. Ksawerów, tel.: Format: pdf Wydano w sierpniu 0 r. Zam. 45/0

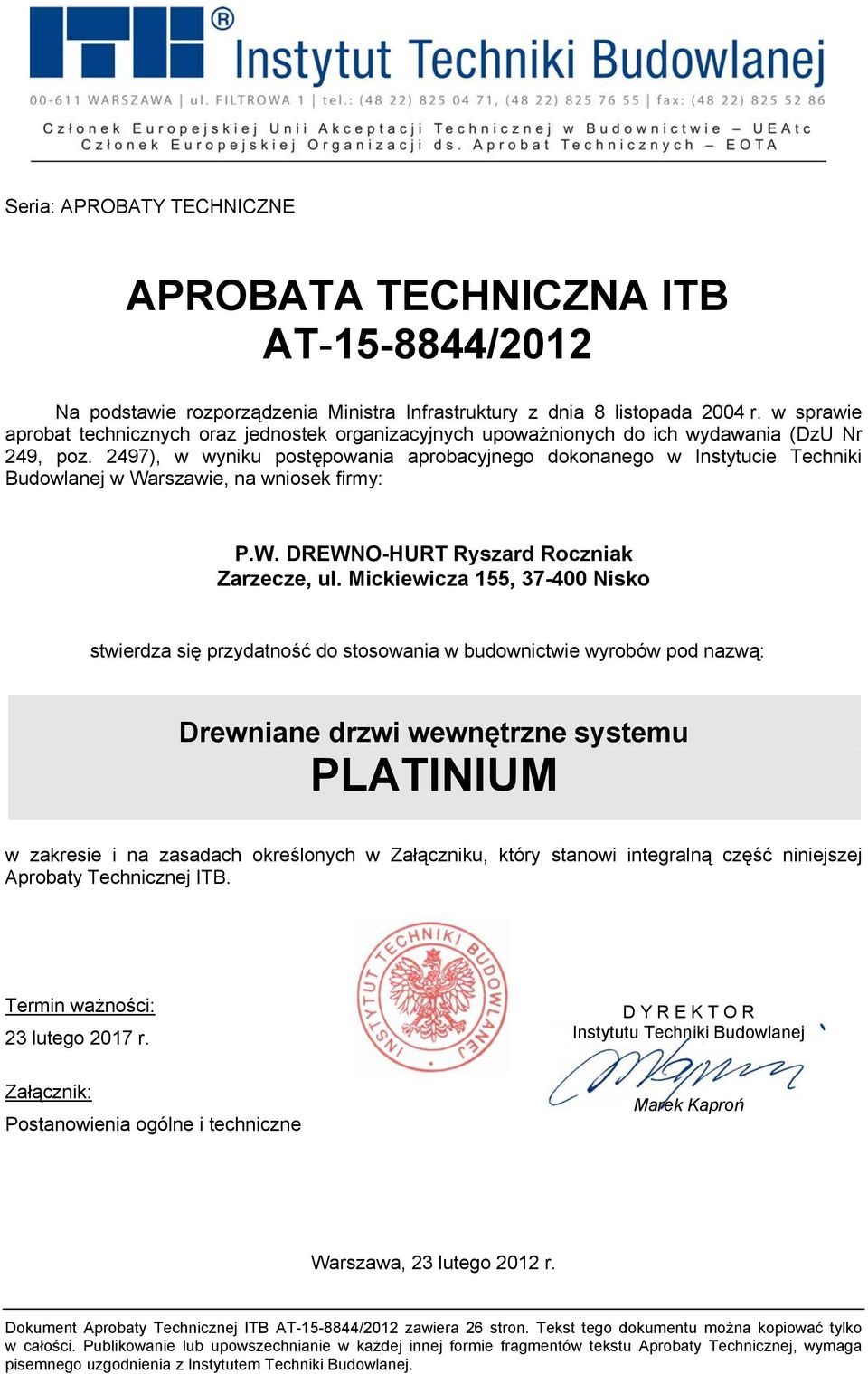

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /0 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (DzU Nr 49, poz. 497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: P.W. DREWNO-HURT Ryszard Roczniak Zarzecze, ul. Mickiewicza 55, Nisko stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Drewniane drzwi wewnętrzne systemu PLATINIUM w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: lutego 07 r. Załącznik: Postanowienia ogólne i techniczne D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Warszawa, lutego 0 r. Dokument Aprobaty Technicznej ITB AT /0 zawiera 6 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej, wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

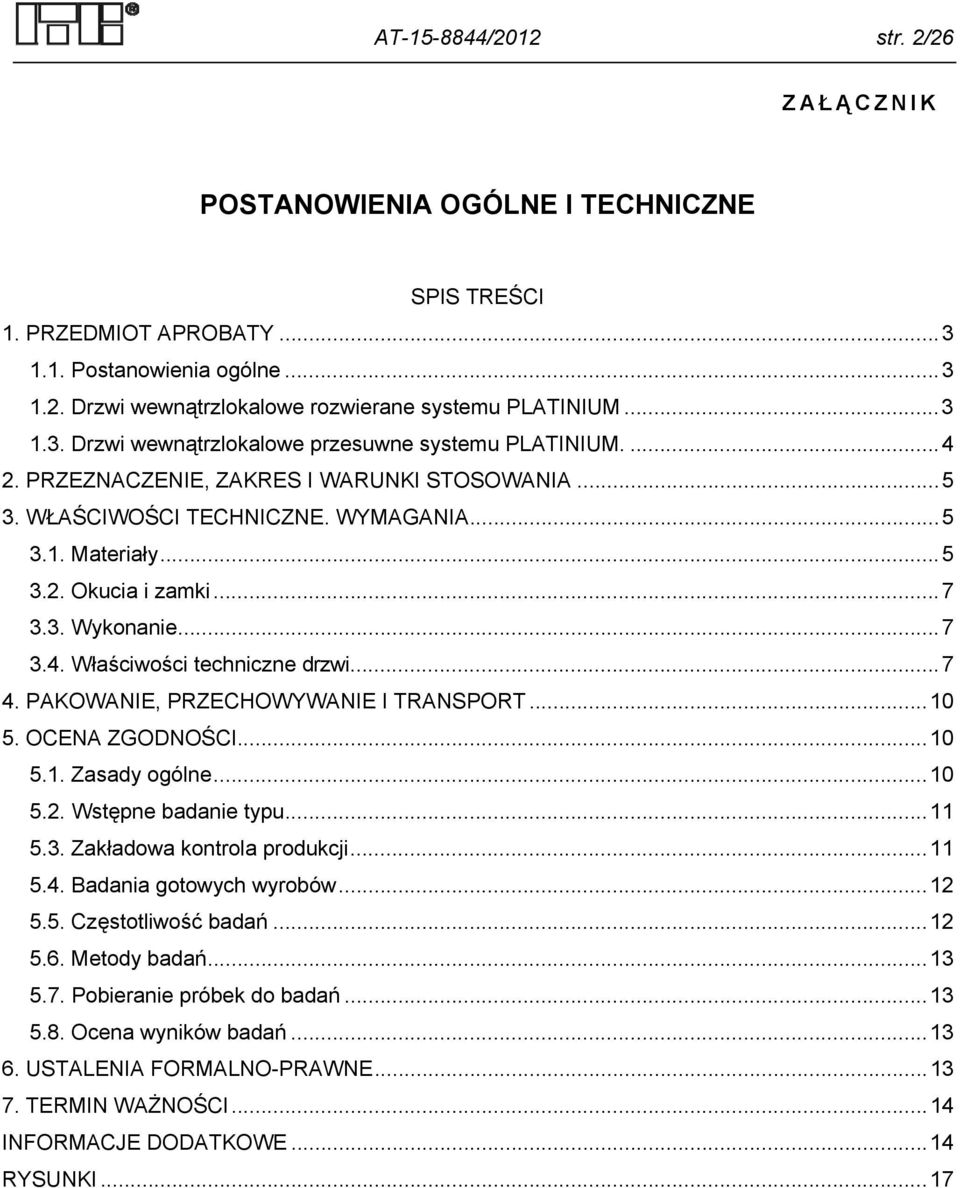

4 AT /0 str. /6 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI. PRZEDMIOT APROBATY..... Postanowienia ogólne..... Drzwi wewnątrzlokalowe rozwierane systemu PLATINIUM..... Drzwi wewnątrzlokalowe przesuwne systemu PLATINIUM PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Okucia i zamki Wykonanie Właściwości techniczne drzwi PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI... 4 INFORMACJE DODATKOWE... 4 RYSUNKI... 7

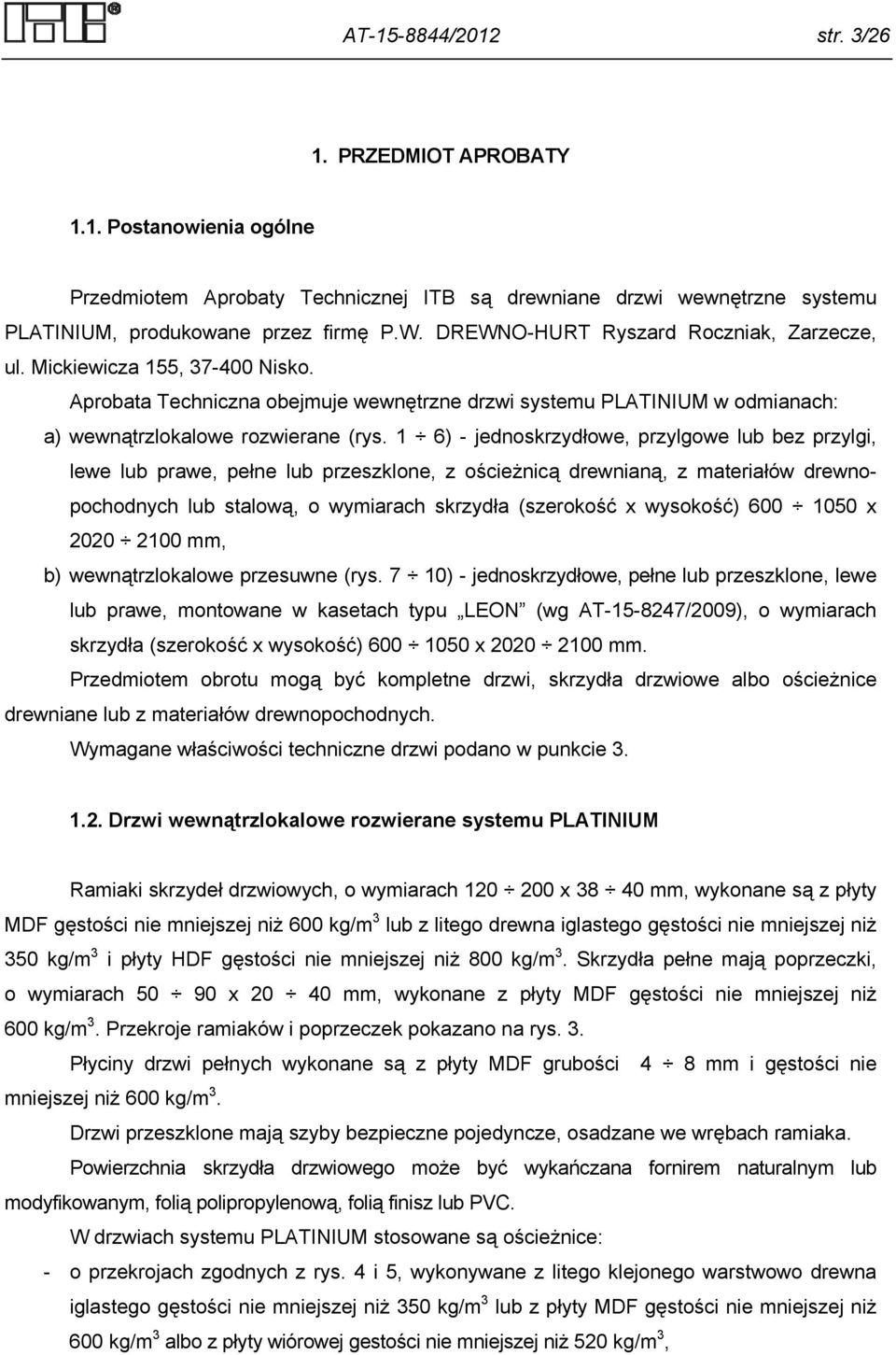

5 AT /0 str. /6. PRZEDMIOT APROBATY.. Postanowienia ogólne Przedmiotem Aprobaty Technicznej ITB są drewniane drzwi wewnętrzne systemu PLATINIUM, produkowane przez firmę P.W. DREWNO-HURT Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko. Aprobata Techniczna obejmuje wewnętrzne drzwi systemu PLATINIUM w odmianach: a) wewnątrzlokalowe rozwierane (rys. 6) - jednoskrzydłowe, przylgowe lub bez przylgi, lewe lub prawe, pełne lub przeszklone, z ościeżnicą drewnianą, z materiałów drewnopochodnych lub stalową, o wymiarach skrzydła (szerokość x wysokość) x mm, b) wewnątrzlokalowe przesuwne (rys. 7 0) - jednoskrzydłowe, pełne lub przeszklone, lewe lub prawe, montowane w kasetach typu LEON (wg AT-5-847/009), o wymiarach skrzydła (szerokość x wysokość) x mm. Przedmiotem obrotu mogą być kompletne drzwi, skrzydła drzwiowe albo ościeżnice drewniane lub z materiałów drewnopochodnych. Wymagane właściwości techniczne drzwi podano w punkcie... Drzwi wewnątrzlokalowe rozwierane systemu PLATINIUM Ramiaki skrzydeł drzwiowych, o wymiarach 0 00 x 8 40 mm, wykonane są z płyty MDF gęstości nie mniejszej niż 600 kg/m lub z litego drewna iglastego gęstości nie mniejszej niż 50 kg/m i płyty HDF gęstości nie mniejszej niż 800 kg/m. Skrzydła pełne mają poprzeczki, o wymiarach x 0 40 mm, wykonane z płyty MDF gęstości nie mniejszej niż 600 kg/m. Przekroje ramiaków i poprzeczek pokazano na rys.. Płyciny drzwi pełnych wykonane są z płyty MDF grubości 4 8 mm i gęstości nie mniejszej niż 600 kg/m. Drzwi przeszklone mają szyby bezpieczne pojedyncze, osadzane we wrębach ramiaka. Powierzchnia skrzydła drzwiowego może być wykańczana fornirem naturalnym lub modyfikowanym, folią polipropylenową, folią finisz lub PVC. W drzwiach systemu PLATINIUM stosowane są ościeżnice: - o przekrojach zgodnych z rys. 4 i 5, wykonywane z litego klejonego warstwowo drewna iglastego gęstości nie mniejszej niż 50 kg/m lub z płyty MDF gęstości nie mniejszej niż 600 kg/m albo z płyty wiórowej gestości nie mniejszej niż 50 kg/m,

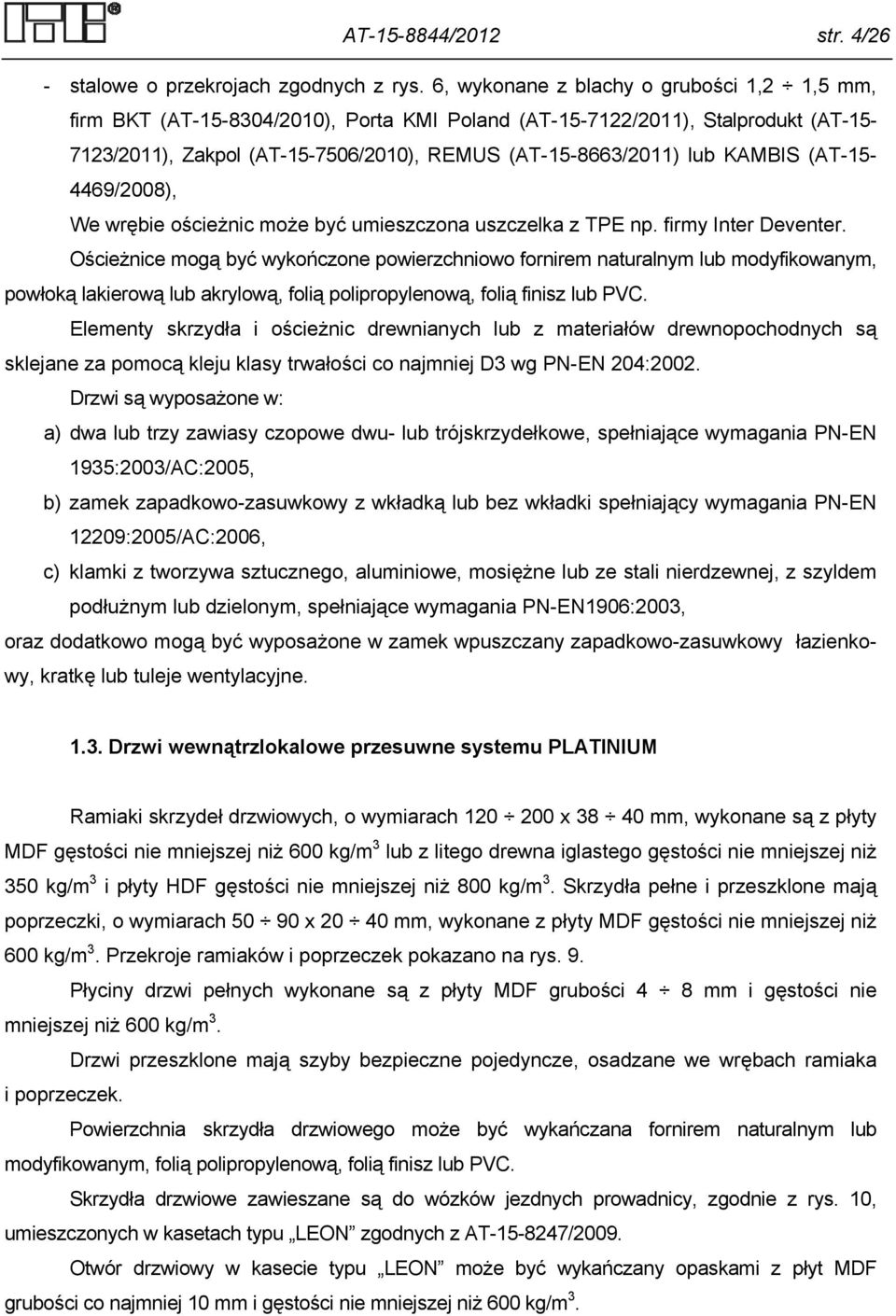

6 AT /0 str. 4/6 - stalowe o przekrojach zgodnych z rys. 6, wykonane z blachy o grubości,,5 mm, firm BKT (AT-5-804/00), Porta KMI Poland (AT-5-7/0), Stalprodukt (AT-5-7/0), Zakpol (AT /00), REMUS (AT-5-866/0) lub KAMBIS (AT /008), We wrębie ościeżnic może być umieszczona uszczelka z TPE np. firmy Inter Deventer. Ościeżnice mogą być wykończone powierzchniowo fornirem naturalnym lub modyfikowanym, powłoką lakierową lub akrylową, folią polipropylenową, folią finisz lub PVC. Elementy skrzydła i ościeżnic drewnianych lub z materiałów drewnopochodnych są sklejane za pomocą kleju klasy trwałości co najmniej D wg PN-EN 04:00. Drzwi są wyposażone w: a) dwa lub trzy zawiasy czopowe dwu- lub trójskrzydełkowe, spełniające wymagania PN-EN 95:00/AC:005, b) zamek zapadkowo-zasuwkowy z wkładką lub bez wkładki spełniający wymagania PN-EN 09:005/AC:006, c) klamki z tworzywa sztucznego, aluminiowe, mosiężne lub ze stali nierdzewnej, z szyldem podłużnym lub dzielonym, spełniające wymagania PN-EN906:00, oraz dodatkowo mogą być wyposażone w zamek wpuszczany zapadkowo-zasuwkowy łazienkowy, kratkę lub tuleje wentylacyjne... Drzwi wewnątrzlokalowe przesuwne systemu PLATINIUM Ramiaki skrzydeł drzwiowych, o wymiarach 0 00 x 8 40 mm, wykonane są z płyty MDF gęstości nie mniejszej niż 600 kg/m lub z litego drewna iglastego gęstości nie mniejszej niż 50 kg/m i płyty HDF gęstości nie mniejszej niż 800 kg/m. Skrzydła pełne i przeszklone mają poprzeczki, o wymiarach x 0 40 mm, wykonane z płyty MDF gęstości nie mniejszej niż 600 kg/m. Przekroje ramiaków i poprzeczek pokazano na rys. 9. Płyciny drzwi pełnych wykonane są z płyty MDF grubości 4 8 mm i gęstości nie mniejszej niż 600 kg/m. Drzwi przeszklone mają szyby bezpieczne pojedyncze, osadzane we wrębach ramiaka i poprzeczek. Powierzchnia skrzydła drzwiowego może być wykańczana fornirem naturalnym lub modyfikowanym, folią polipropylenową, folią finisz lub PVC. Skrzydła drzwiowe zawieszane są do wózków jezdnych prowadnicy, zgodnie z rys. 0, umieszczonych w kasetach typu LEON zgodnych z AT-5-847/009. Otwór drzwiowy w kasecie typu LEON może być wykańczany opaskami z płyt MDF grubości co najmniej 0 mm i gęstości nie mniejszej niż 600 kg/m.

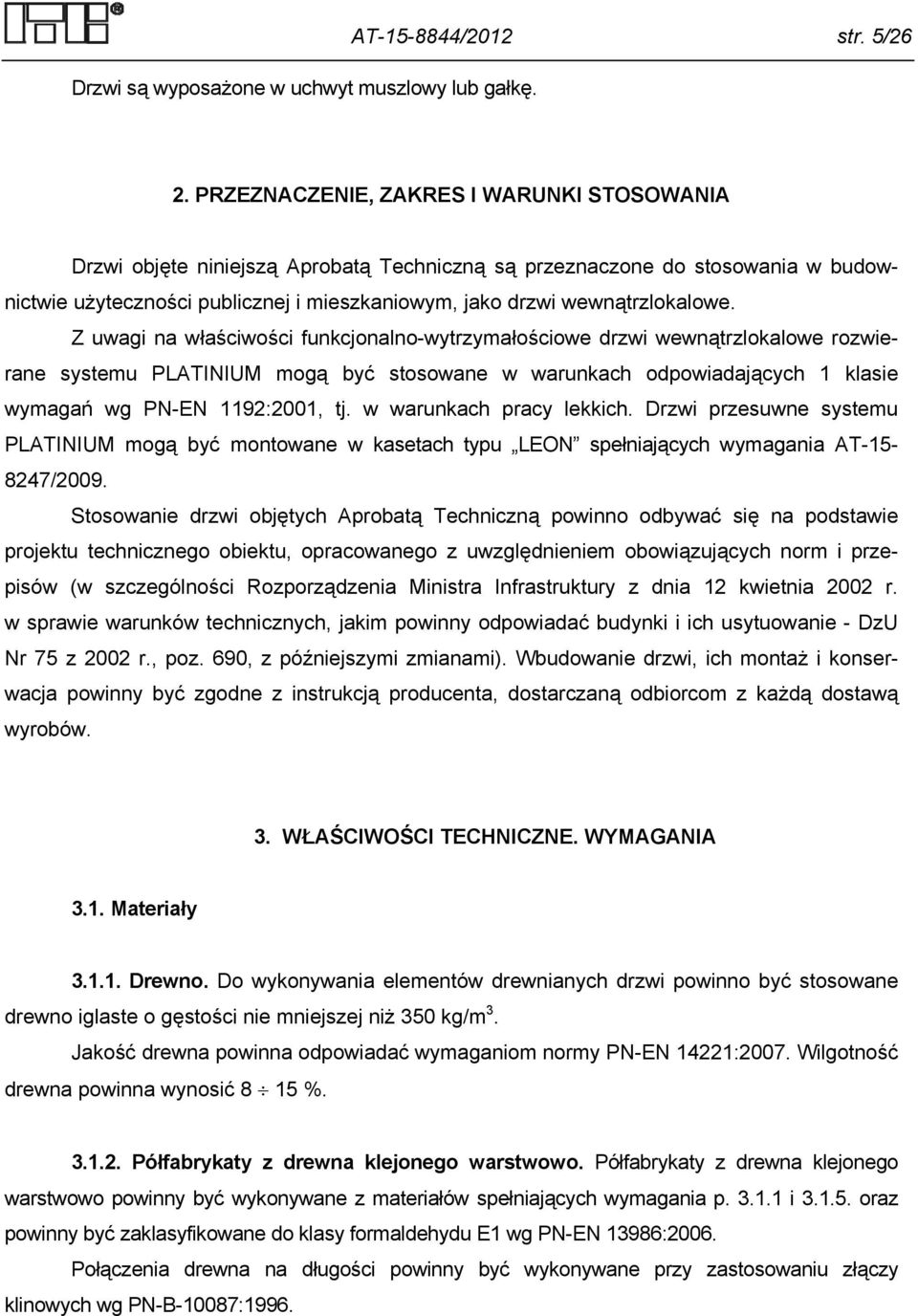

7 Drzwi są wyposażone w uchwyt muszlowy lub gałkę. AT /0 str. 5/6. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi objęte niniejszą Aprobatą Techniczną są przeznaczone do stosowania w budownictwie użyteczności publicznej i mieszkaniowym, jako drzwi wewnątrzlokalowe. Z uwagi na właściwości funkcjonalno-wytrzymałościowe drzwi wewnątrzlokalowe rozwierane systemu PLATINIUM mogą być stosowane w warunkach odpowiadających klasie wymagań wg PN-EN 9:00, tj. w warunkach pracy lekkich. Drzwi przesuwne systemu PLATINIUM mogą być montowane w kasetach typu LEON spełniających wymagania AT-5-847/009. Stosowanie drzwi objętych Aprobatą Techniczną powinno odbywać się na podstawie projektu technicznego obiektu, opracowanego z uwzględnieniem obowiązujących norm i przepisów (w szczególności Rozporządzenia Ministra Infrastruktury z dnia kwietnia 00 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - DzU Nr 75 z 00 r., poz. 690, z późniejszymi zmianami). Wbudowanie drzwi, ich montaż i konserwacja powinny być zgodne z instrukcją producenta, dostarczaną odbiorcom z każdą dostawą wyrobów.. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA.. Materiały... Drewno. Do wykonywania elementów drewnianych drzwi powinno być stosowane drewno iglaste o gęstości nie mniejszej niż 50 kg/m. Jakość drewna powinna odpowiadać wymaganiom normy PN-EN 4:007. Wilgotność drewna powinna wynosić 8 5 %.... Półfabrykaty z drewna klejonego warstwowo. Półfabrykaty z drewna klejonego warstwowo powinny być wykonywane z materiałów spełniających wymagania p... i..5. oraz powinny być zaklasyfikowane do klasy formaldehydu E wg PN-EN 986:006. Połączenia drewna na długości powinny być wykonywane przy zastosowaniu złączy klinowych wg PN-B-0087:996.

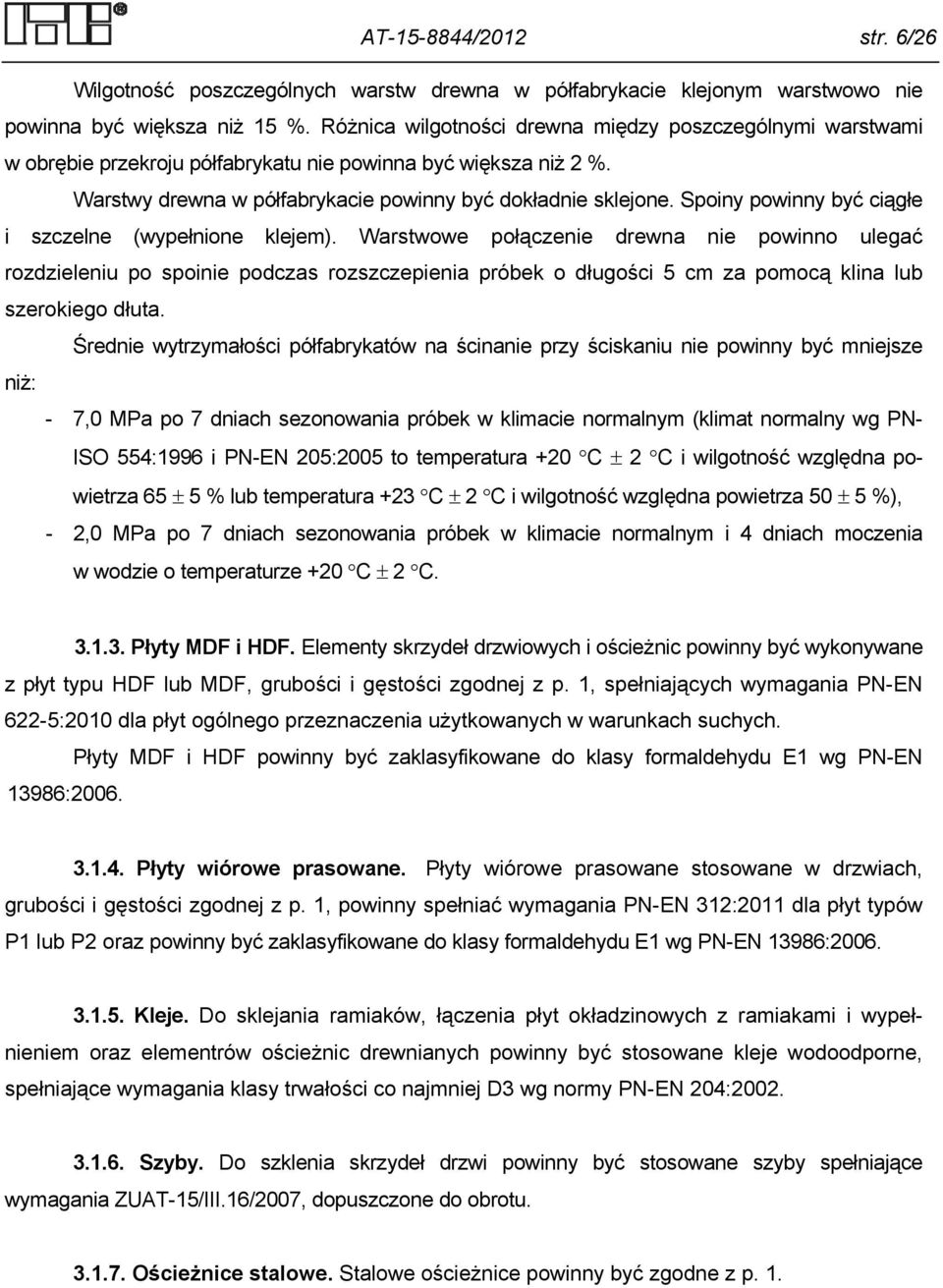

8 AT /0 str. 6/6 Wilgotność poszczególnych warstw drewna w półfabrykacie klejonym warstwowo nie powinna być większa niż 5 %. Różnica wilgotności drewna między poszczególnymi warstwami w obrębie przekroju półfabrykatu nie powinna być większa niż %. Warstwy drewna w półfabrykacie powinny być dokładnie sklejone. Spoiny powinny być ciągłe i szczelne (wypełnione klejem). Warstwowe połączenie drewna nie powinno ulegać rozdzieleniu po spoinie podczas rozszczepienia próbek o długości 5 cm za pomocą klina lub szerokiego dłuta. Średnie wytrzymałości półfabrykatów na ścinanie przy ściskaniu nie powinny być mniejsze niż: - 7,0 MPa po 7 dniach sezonowania próbek w klimacie normalnym (klimat normalny wg PN- ISO 554:996 i PN-EN 05:005 to temperatura +0 C C i wilgotność względna powietrza 65 5 % lub temperatura + C C i wilgotność względna powietrza 50 5 %), -,0 MPa po 7 dniach sezonowania próbek w klimacie normalnym i 4 dniach moczenia w wodzie o temperaturze +0 C C.... Płyty MDF i HDF. Elementy skrzydeł drzwiowych i ościeżnic powinny być wykonywane z płyt typu HDF lub MDF, grubości i gęstości zgodnej z p., spełniających wymagania PN-EN 6-5:00 dla płyt ogólnego przeznaczenia użytkowanych w warunkach suchych. Płyty MDF i HDF powinny być zaklasyfikowane do klasy formaldehydu E wg PN-EN 986: Płyty wiórowe prasowane. Płyty wiórowe prasowane stosowane w drzwiach, grubości i gęstości zgodnej z p., powinny spełniać wymagania PN-EN :0 dla płyt typów P lub P oraz powinny być zaklasyfikowane do klasy formaldehydu E wg PN-EN 986: Kleje. Do sklejania ramiaków, łączenia płyt okładzinowych z ramiakami i wypełnieniem oraz elementrów ościeżnic drewnianych powinny być stosowane kleje wodoodporne, spełniające wymagania klasy trwałości co najmniej D wg normy PN-EN 04: Szyby. Do szklenia skrzydeł drzwi powinny być stosowane szyby spełniające wymagania ZUAT-5/III.6/007, dopuszczone do obrotu...7. Ościeżnice stalowe. Stalowe ościeżnice powinny być zgodne z p..

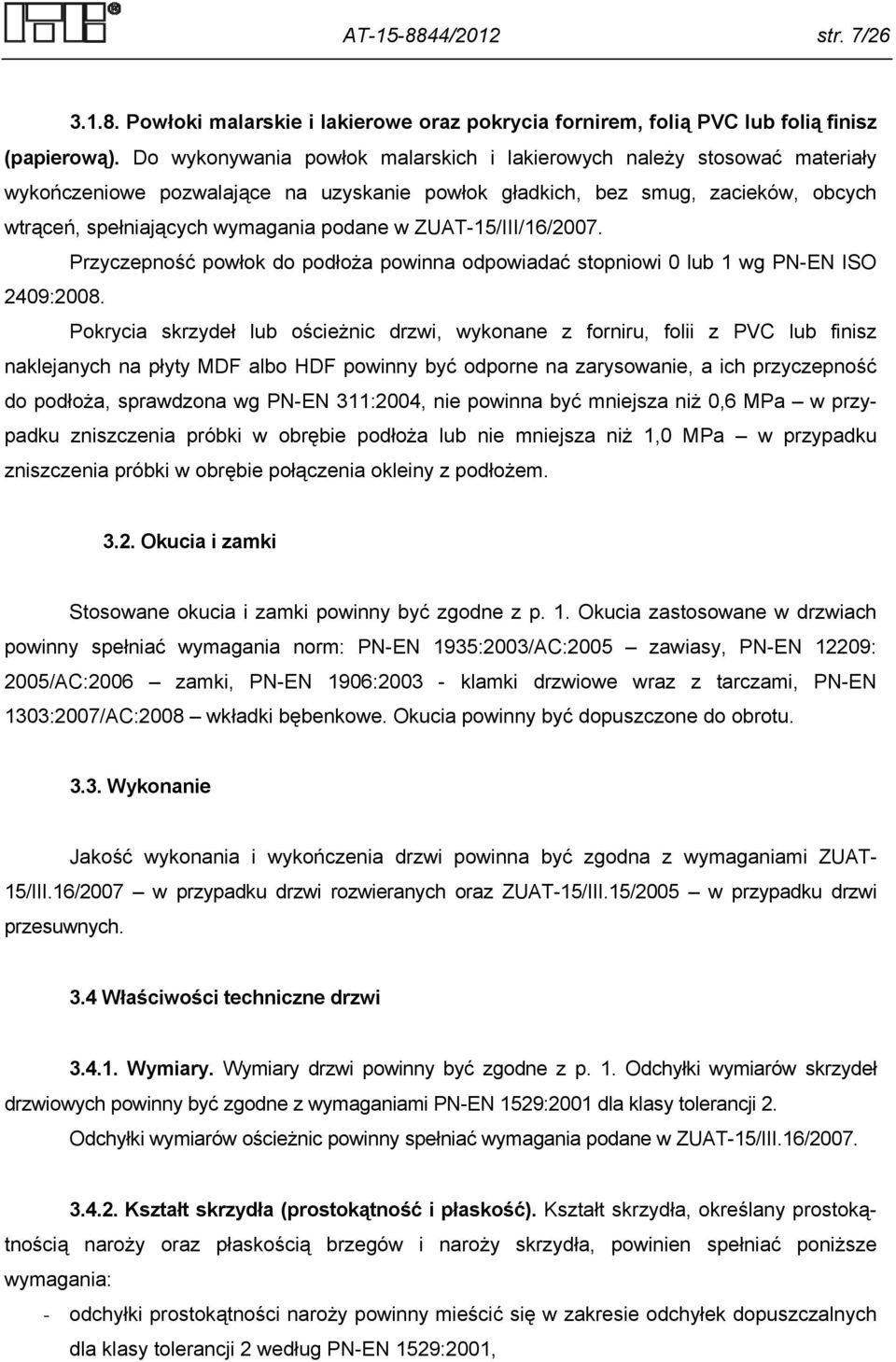

9 AT /0 str. 7/6..8. Powłoki malarskie i lakierowe oraz pokrycia fornirem, folią PVC lub folią finisz (papierową). Do wykonywania powłok malarskich i lakierowych należy stosować materiały wykończeniowe pozwalające na uzyskanie powłok gładkich, bez smug, zacieków, obcych wtrąceń, spełniających wymagania podane w ZUAT-5/III/6/007. Przyczepność powłok do podłoża powinna odpowiadać stopniowi 0 lub wg PN-EN ISO 409:008. Pokrycia skrzydeł lub ościeżnic drzwi, wykonane z forniru, folii z PVC lub finisz naklejanych na płyty MDF albo HDF powinny być odporne na zarysowanie, a ich przyczepność do podłoża, sprawdzona wg PN-EN :004, nie powinna być mniejsza niż 0,6 MPa w przypadku zniszczenia próbki w obrębie podłoża lub nie mniejsza niż,0 MPa w przypadku zniszczenia próbki w obrębie połączenia okleiny z podłożem... Okucia i zamki Stosowane okucia i zamki powinny być zgodne z p.. Okucia zastosowane w drzwiach powinny spełniać wymagania norm: PN-EN 95:00/AC:005 zawiasy, PN-EN 09: 005/AC:006 zamki, PN-EN 906:00 - klamki drzwiowe wraz z tarczami, PN-EN 0:007/AC:008 wkładki bębenkowe. Okucia powinny być dopuszczone do obrotu... Wykonanie Jakość wykonania i wykończenia drzwi powinna być zgodna z wymaganiami ZUAT- 5/III.6/007 w przypadku drzwi rozwieranych oraz ZUAT-5/III.5/005 w przypadku drzwi przesuwnych..4 Właściwości techniczne drzwi.4.. Wymiary. Wymiary drzwi powinny być zgodne z p.. Odchyłki wymiarów skrzydeł drzwiowych powinny być zgodne z wymaganiami PN-EN 59:00 dla klasy tolerancji. Odchyłki wymiarów ościeżnic powinny spełniać wymagania podane w ZUAT-5/III.6/ Kształt skrzydła (prostokątność i płaskość). Kształt skrzydła, określany prostokątnością naroży oraz płaskością brzegów i naroży skrzydła, powinien spełniać poniższe wymagania: - odchyłki prostokątności naroży powinny mieścić się w zakresie odchyłek dopuszczalnych dla klasy tolerancji według PN-EN 59:00,

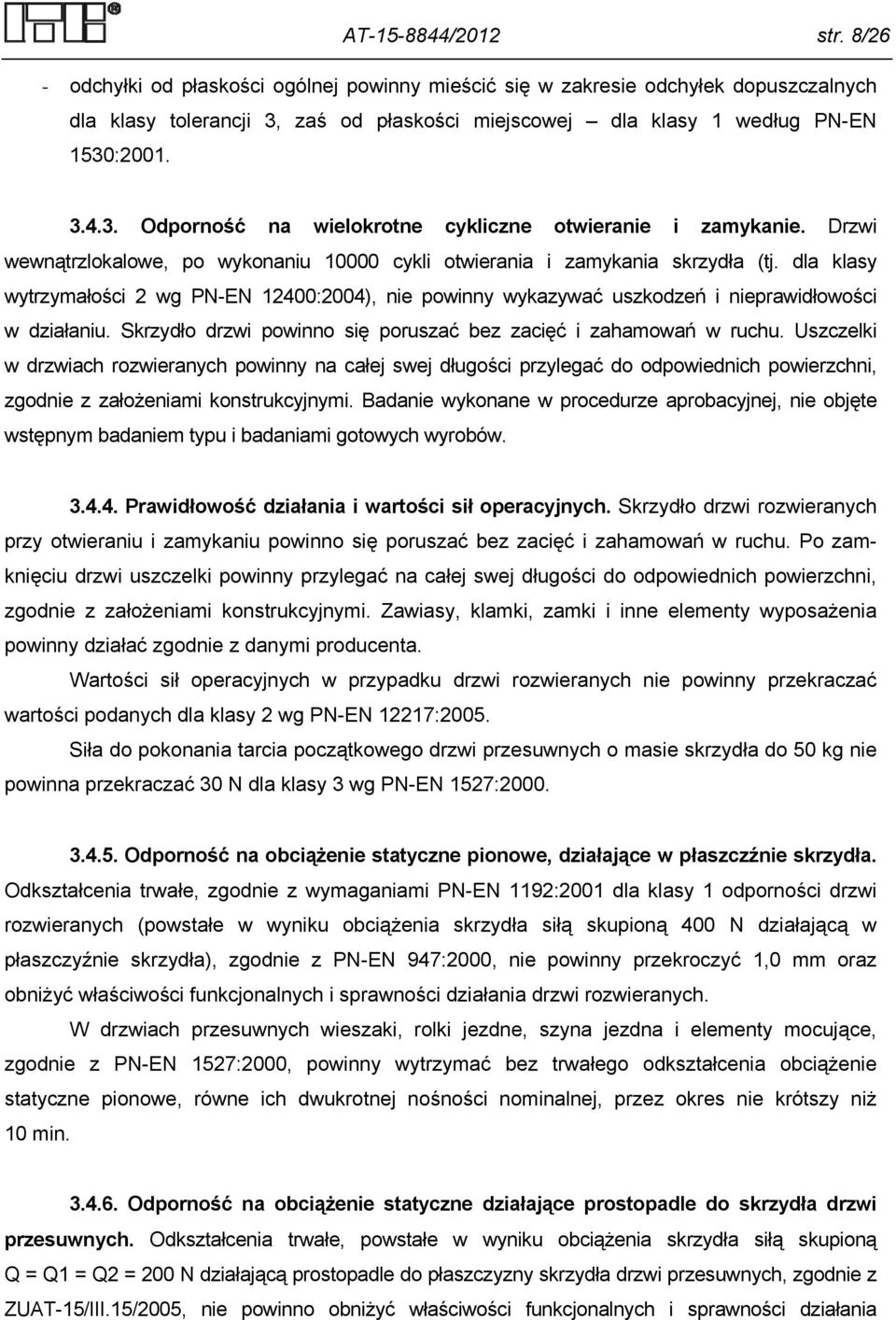

10 AT /0 str. 8/6 - odchyłki od płaskości ogólnej powinny mieścić się w zakresie odchyłek dopuszczalnych dla klasy tolerancji, zaś od płaskości miejscowej dla klasy według PN-EN 50: Odporność na wielokrotne cykliczne otwieranie i zamykanie. Drzwi wewnątrzlokalowe, po wykonaniu 0000 cykli otwierania i zamykania skrzydła (tj. dla klasy wytrzymałości wg PN-EN 400:004), nie powinny wykazywać uszkodzeń i nieprawidłowości w działaniu. Skrzydło drzwi powinno się poruszać bez zacięć i zahamowań w ruchu. Uszczelki w drzwiach rozwieranych powinny na całej swej długości przylegać do odpowiednich powierzchni, zgodnie z założeniami konstrukcyjnymi. Badanie wykonane w procedurze aprobacyjnej, nie objęte wstępnym badaniem typu i badaniami gotowych wyrobów Prawidłowość działania i wartości sił operacyjnych. Skrzydło drzwi rozwieranych przy otwieraniu i zamykaniu powinno się poruszać bez zacięć i zahamowań w ruchu. Po zamknięciu drzwi uszczelki powinny przylegać na całej swej długości do odpowiednich powierzchni, zgodnie z założeniami konstrukcyjnymi. Zawiasy, klamki, zamki i inne elementy wyposażenia powinny działać zgodnie z danymi producenta. Wartości sił operacyjnych w przypadku drzwi rozwieranych nie powinny przekraczać wartości podanych dla klasy wg PN-EN 7:005. Siła do pokonania tarcia początkowego drzwi przesuwnych o masie skrzydła do 50 kg nie powinna przekraczać 0 N dla klasy wg PN-EN 57: Odporność na obciążenie statyczne pionowe, działające w płaszczźnie skrzydła. Odkształcenia trwałe, zgodnie z wymaganiami PN-EN 9:00 dla klasy odporności drzwi rozwieranych (powstałe w wyniku obciążenia skrzydła siłą skupioną 400 N działającą w płaszczyźnie skrzydła), zgodnie z PN-EN 947:000, nie powinny przekroczyć,0 mm oraz obniżyć właściwości funkcjonalnych i sprawności działania drzwi rozwieranych. W drzwiach przesuwnych wieszaki, rolki jezdne, szyna jezdna i elementy mocujące, zgodnie z PN-EN 57:000, powinny wytrzymać bez trwałego odkształcenia obciążenie statyczne pionowe, równe ich dwukrotnej nośności nominalnej, przez okres nie krótszy niż 0 min Odporność na obciążenie statyczne działające prostopadle do skrzydła drzwi przesuwnych. Odkształcenia trwałe, powstałe w wyniku obciążenia skrzydła siłą skupioną Q = Q = Q = 00 N działającą prostopadle do płaszczyzny skrzydła drzwi przesuwnych, zgodnie z ZUAT-5/III.5/005, nie powinno obniżyć właściwości funkcjonalnych i sprawności działania

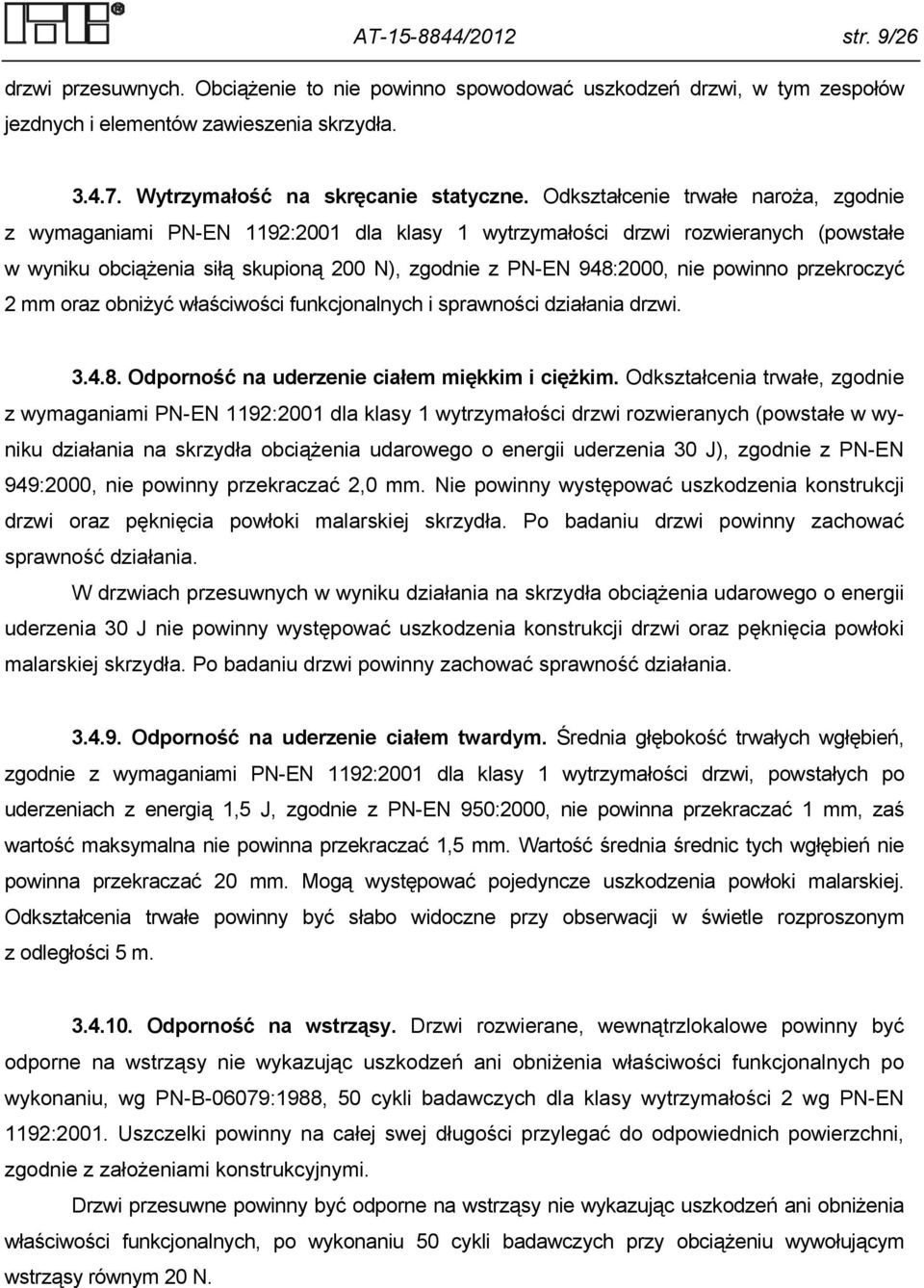

11 AT /0 str. 9/6 drzwi przesuwnych. Obciążenie to nie powinno spowodować uszkodzeń drzwi, w tym zespołów jezdnych i elementów zawieszenia skrzydła Wytrzymałość na skręcanie statyczne. Odkształcenie trwałe naroża, zgodnie z wymaganiami PN-EN 9:00 dla klasy wytrzymałości drzwi rozwieranych (powstałe w wyniku obciążenia siłą skupioną 00 N), zgodnie z PN-EN 948:000, nie powinno przekroczyć mm oraz obniżyć właściwości funkcjonalnych i sprawności działania drzwi Odporność na uderzenie ciałem miękkim i ciężkim. Odkształcenia trwałe, zgodnie z wymaganiami PN-EN 9:00 dla klasy wytrzymałości drzwi rozwieranych (powstałe w wyniku działania na skrzydła obciążenia udarowego o energii uderzenia 0 J), zgodnie z PN-EN 949:000, nie powinny przekraczać,0 mm. Nie powinny występować uszkodzenia konstrukcji drzwi oraz pęknięcia powłoki malarskiej skrzydła. Po badaniu drzwi powinny zachować sprawność działania. W drzwiach przesuwnych w wyniku działania na skrzydła obciążenia udarowego o energii uderzenia 0 J nie powinny występować uszkodzenia konstrukcji drzwi oraz pęknięcia powłoki malarskiej skrzydła. Po badaniu drzwi powinny zachować sprawność działania Odporność na uderzenie ciałem twardym. Średnia głębokość trwałych wgłębień, zgodnie z wymaganiami PN-EN 9:00 dla klasy wytrzymałości drzwi, powstałych po uderzeniach z energią,5 J, zgodnie z PN-EN 950:000, nie powinna przekraczać mm, zaś wartość maksymalna nie powinna przekraczać,5 mm. Wartość średnia średnic tych wgłębień nie powinna przekraczać 0 mm. Mogą występować pojedyncze uszkodzenia powłoki malarskiej. Odkształcenia trwałe powinny być słabo widoczne przy obserwacji w świetle rozproszonym z odległości 5 m Odporność na wstrząsy. Drzwi rozwierane, wewnątrzlokalowe powinny być odporne na wstrząsy nie wykazując uszkodzeń ani obniżenia właściwości funkcjonalnych po wykonaniu, wg PN-B-06079:988, 50 cykli badawczych dla klasy wytrzymałości wg PN-EN 9:00. Uszczelki powinny na całej swej długości przylegać do odpowiednich powierzchni, zgodnie z założeniami konstrukcyjnymi. Drzwi przesuwne powinny być odporne na wstrząsy nie wykazując uszkodzeń ani obniżenia właściwości funkcjonalnych, po wykonaniu 50 cykli badawczych przy obciążeniu wywołującym wstrząsy równym 0 N.

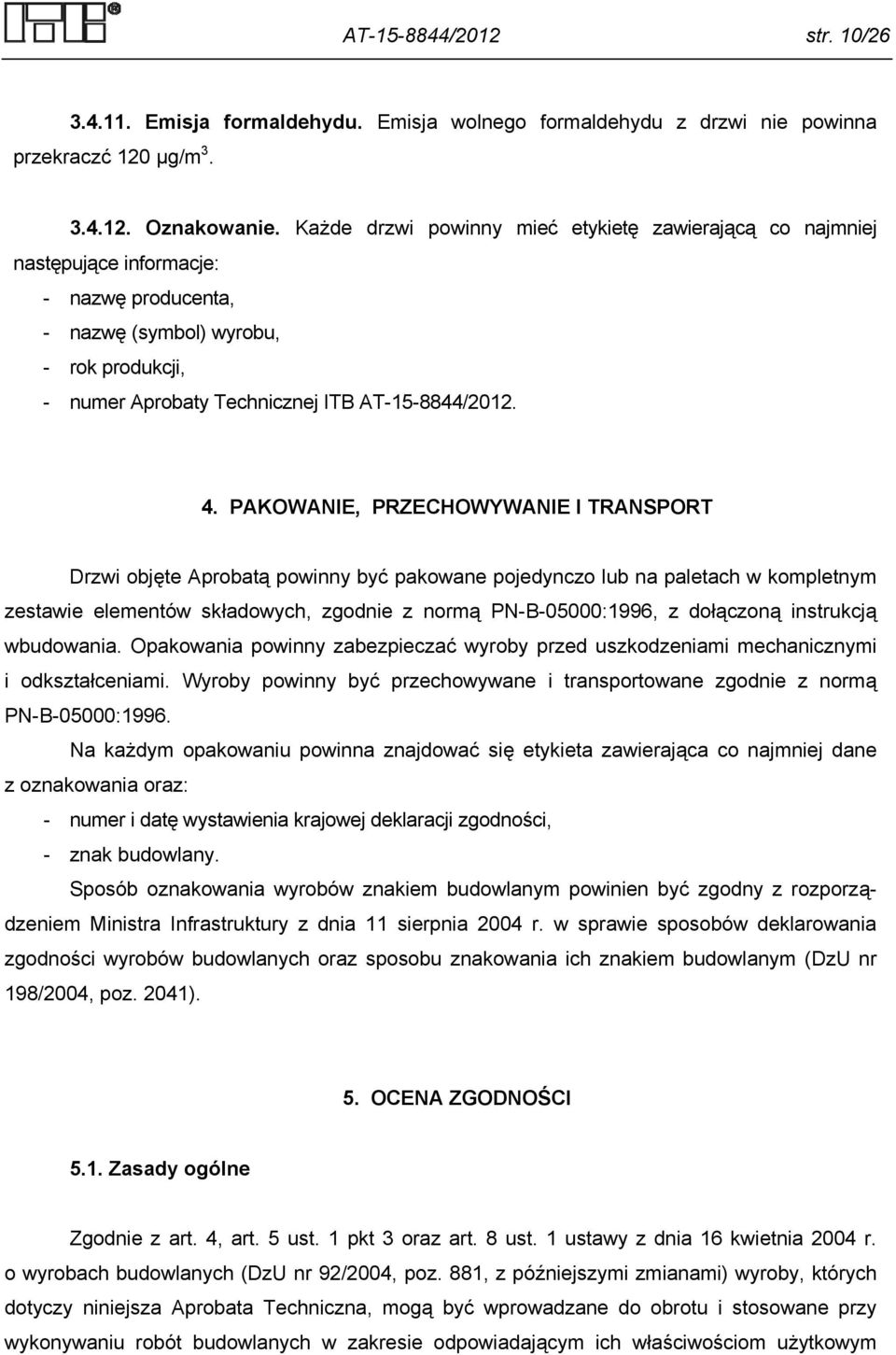

12 AT /0 str. 0/6.4.. Emisja formaldehydu. Emisja wolnego formaldehydu z drzwi nie powinna przekraczć 0 µg/m..4.. Oznakowanie. Każde drzwi powinny mieć etykietę zawierającą co najmniej następujące informacje: - nazwę producenta, - nazwę (symbol) wyrobu, - rok produkcji, - numer Aprobaty Technicznej ITB AT /0. 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Drzwi objęte Aprobatą powinny być pakowane pojedynczo lub na paletach w kompletnym zestawie elementów składowych, zgodnie z normą PN-B-05000:996, z dołączoną instrukcją wbudowania. Opakowania powinny zabezpieczać wyroby przed uszkodzeniami mechanicznymi i odkształceniami. Wyroby powinny być przechowywane i transportowane zgodnie z normą PN-B-05000:996. Na każdym opakowaniu powinna znajdować się etykieta zawierająca co najmniej dane z oznakowania oraz: - numer i datę wystawienia krajowej deklaracji zgodności, - znak budowlany. Sposób oznakowania wyrobów znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia sierpnia 004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU nr 98/004, poz. 04). 5. OCENA ZGODNOŚCI 5.. Zasady ogólne Zgodnie z art. 4, art. 5 ust. pkt oraz art. 8 ust. ustawy z dnia 6 kwietnia 004 r. o wyrobach budowlanych (DzU nr 9/004, poz. 88, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym

13 AT /0 str. /6 i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /0 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia sierpnia 004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU Nr 98/004, poz. 04) oceny zgodności drzwi PLATINIUM z Aprobatą Techniczną ITB AT /0 dokonuje producent, stosując system 4. W przypadku systemu 4 oceny zgodności, producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /0 na podstawie: a) wstępnego badania typu przeprowadzonego przez producenta lub na jego zlecenie, b) zakładowej kontroli produkcji. 5. Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości technicznoużytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu obejmuje: a) prostokątność i płaskość skrzydeł, b) wartości sił operacyjnych, c) odporność na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła - w przypadku drzwi rozwieranych, d) odporność na obciążenie statyczne, działające prostopadle do skrzydła w przypadku drzwi przesuwnych, e) wytrzymałość na skręcanie statyczne - w przypadku drzwi rozwieranych, f) odporność na uderzenie ciałem twardym, g) odporność na uderzenie ciałem miękkim i ciężkim, h) odporność na wstrząsy, i) wydzielanie substancji niebezpiecznych. 5.. Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: ) specyfikację i sprawdzanie wyrobów składowych i materiałów, ) kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów wg p. 5.4, prowadzone przez producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do

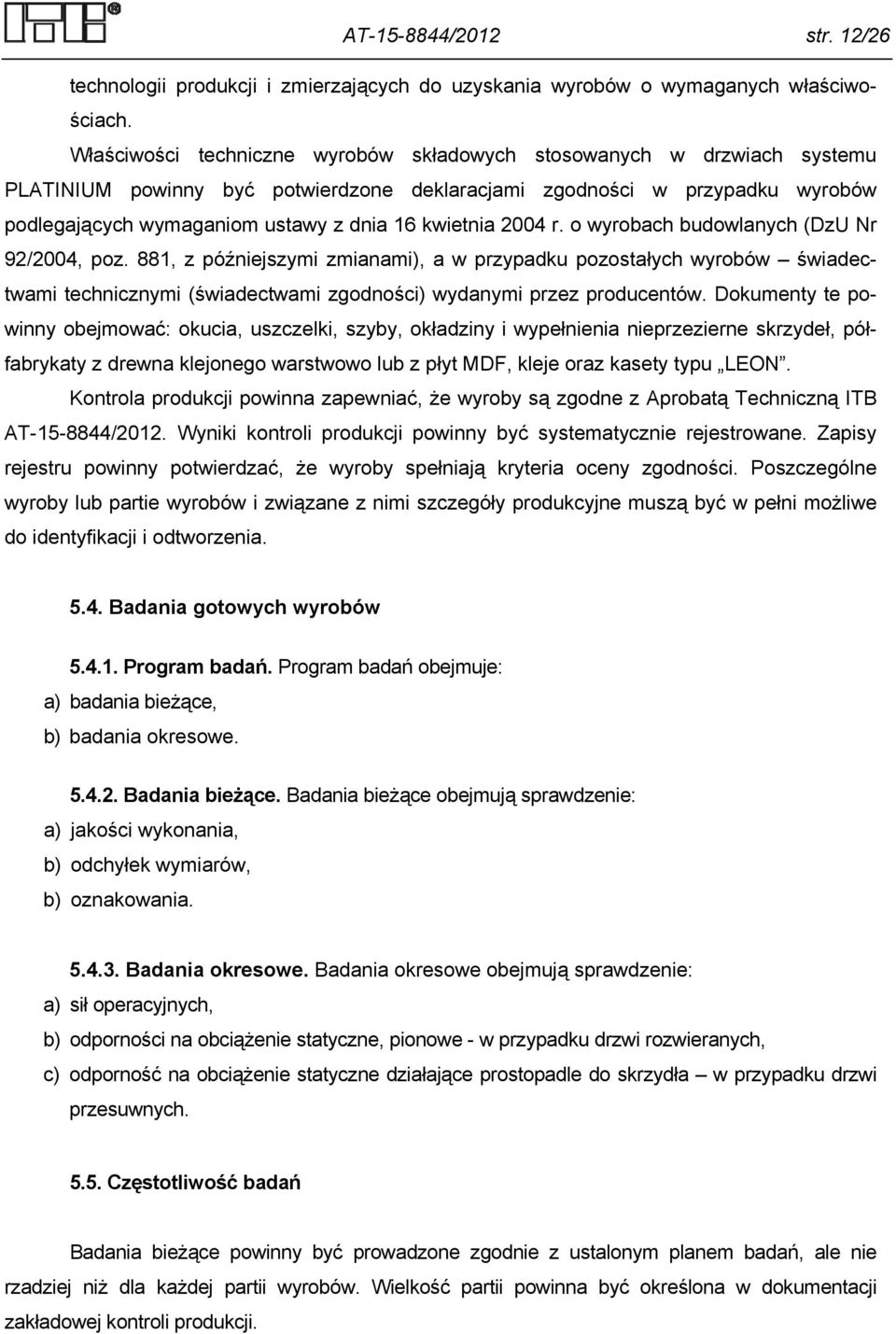

14 AT /0 str. /6 technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Właściwości techniczne wyrobów składowych stosowanych w drzwiach systemu PLATINIUM powinny być potwierdzone deklaracjami zgodności w przypadku wyrobów podlegających wymaganiom ustawy z dnia 6 kwietnia 004 r. o wyrobach budowlanych (DzU Nr 9/004, poz. 88, z późniejszymi zmianami), a w przypadku pozostałych wyrobów świadectwami technicznymi (świadectwami zgodności) wydanymi przez producentów. Dokumenty te powinny obejmować: okucia, uszczelki, szyby, okładziny i wypełnienia nieprzezierne skrzydeł, półfabrykaty z drewna klejonego warstwowo lub z płyt MDF, kleje oraz kasety typu LEON. Kontrola produkcji powinna zapewniać, że wyroby są zgodne z Aprobatą Techniczną ITB AT /0. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: a) jakości wykonania, b) odchyłek wymiarów, b) oznakowania Badania okresowe. Badania okresowe obejmują sprawdzenie: a) sił operacyjnych, b) odporności na obciążenie statyczne, pionowe - w przypadku drzwi rozwieranych, c) odporność na obciążenie statyczne działające prostopadle do skrzydła w przypadku drzwi przesuwnych Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii powinna być określona w dokumentacji zakładowej kontroli produkcji.

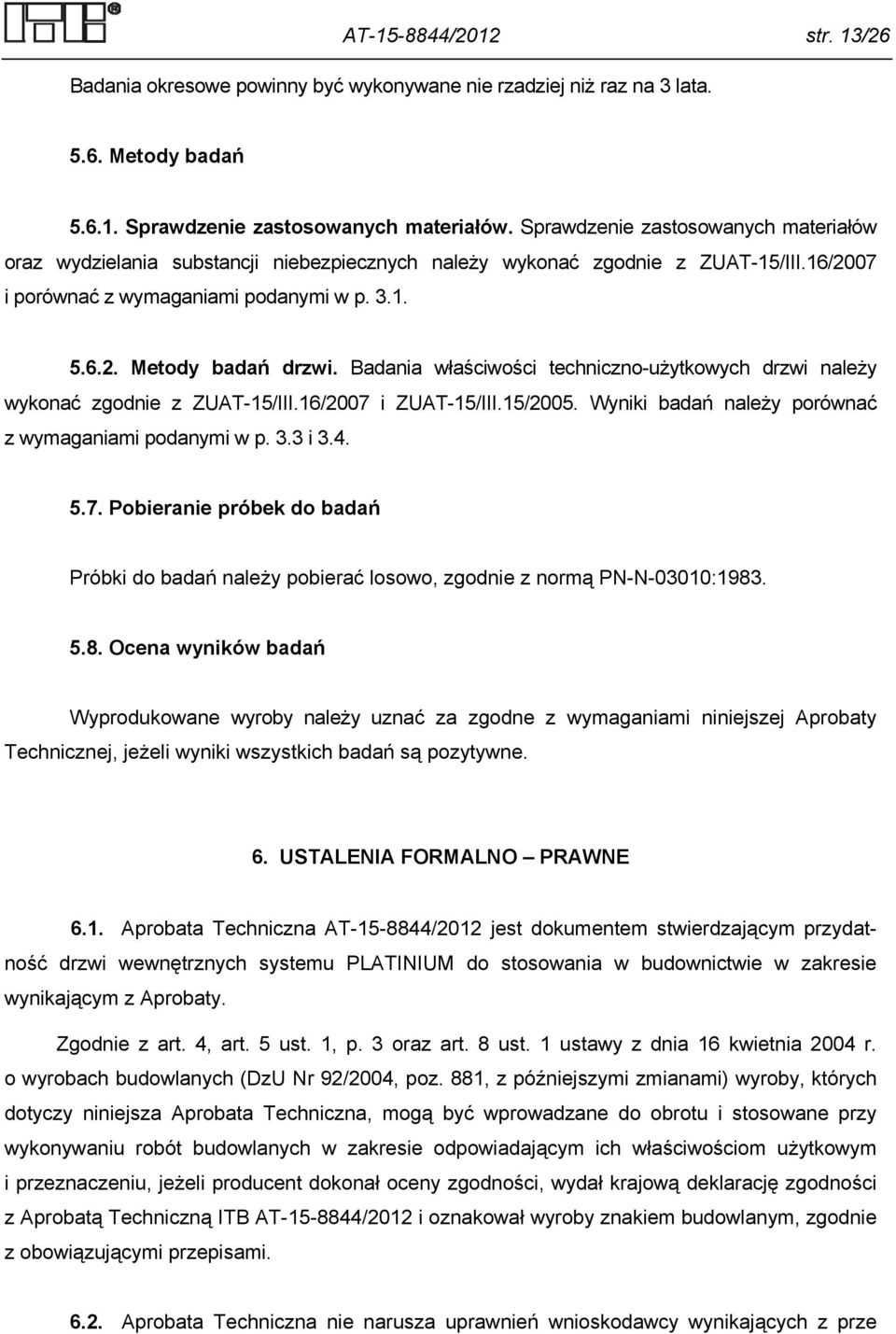

15 AT /0 str. /6 Badania okresowe powinny być wykonywane nie rzadziej niż raz na lata Metody badań Sprawdzenie zastosowanych materiałów. Sprawdzenie zastosowanych materiałów oraz wydzielania substancji niebezpiecznych należy wykonać zgodnie z ZUAT-5/III.6/007 i porównać z wymaganiami podanymi w p Metody badań drzwi. Badania właściwości techniczno-użytkowych drzwi należy wykonać zgodnie z ZUAT-5/III.6/007 i ZUAT-5/III.5/005. Wyniki badań należy porównać z wymaganiami podanymi w p.. i Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-000: Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO PRAWNE 6.. Aprobata Techniczna AT /0 jest dokumentem stwierdzającym przydatność drzwi wewnętrznych systemu PLATINIUM do stosowania w budownictwie w zakresie wynikającym z Aprobaty. Zgodnie z art. 4, art. 5 ust., p. oraz art. 8 ust. ustawy z dnia 6 kwietnia 004 r. o wyrobach budowlanych (DzU Nr 9/004, poz. 88, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /0 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. 6.. Aprobata Techniczna nie narusza uprawnień wnioskodawcy wynikających z prze

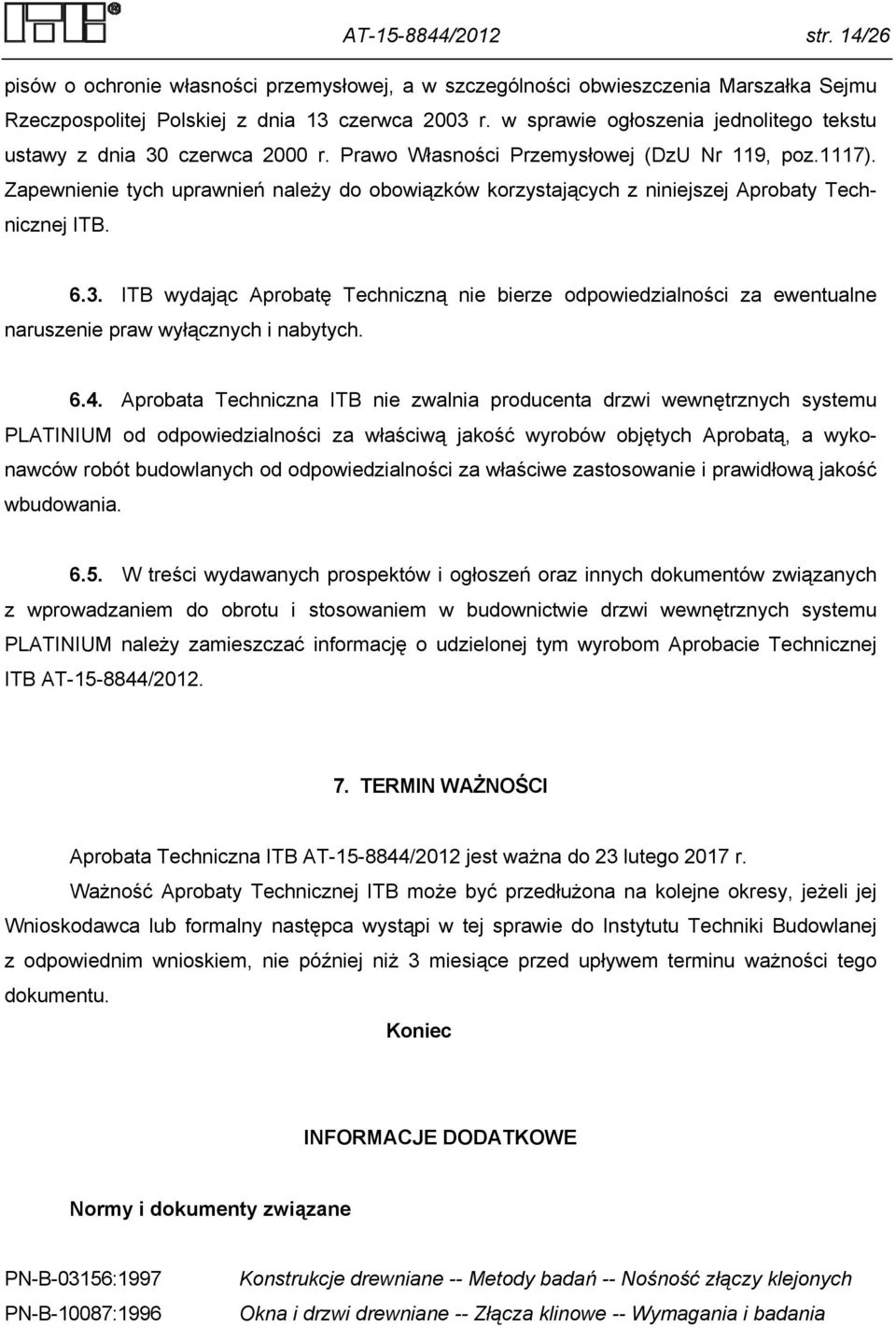

16 AT /0 str. 4/6 pisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia czerwca 00 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 0 czerwca 000 r. Prawo Własności Przemysłowej (DzU Nr 9, poz.7). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB. 6.. ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta drzwi wewnętrznych systemu PLATINIUM od odpowiedzialności za właściwą jakość wyrobów objętych Aprobatą, a wykonawców robót budowlanych od odpowiedzialności za właściwe zastosowanie i prawidłową jakość wbudowania W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie drzwi wewnętrznych systemu PLATINIUM należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT /0. 7. TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /0 jest ważna do lutego 07 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż miesiące przed upływem terminu ważności tego dokumentu. Koniec INFORMACJE DODATKOWE Normy i dokumenty związane PN-B-056:997 PN-B-0087:996 Konstrukcje drewniane -- Metody badań -- Nośność złączy klejonych Okna i drzwi drewniane -- Złącza klinowe -- Wymagania i badania

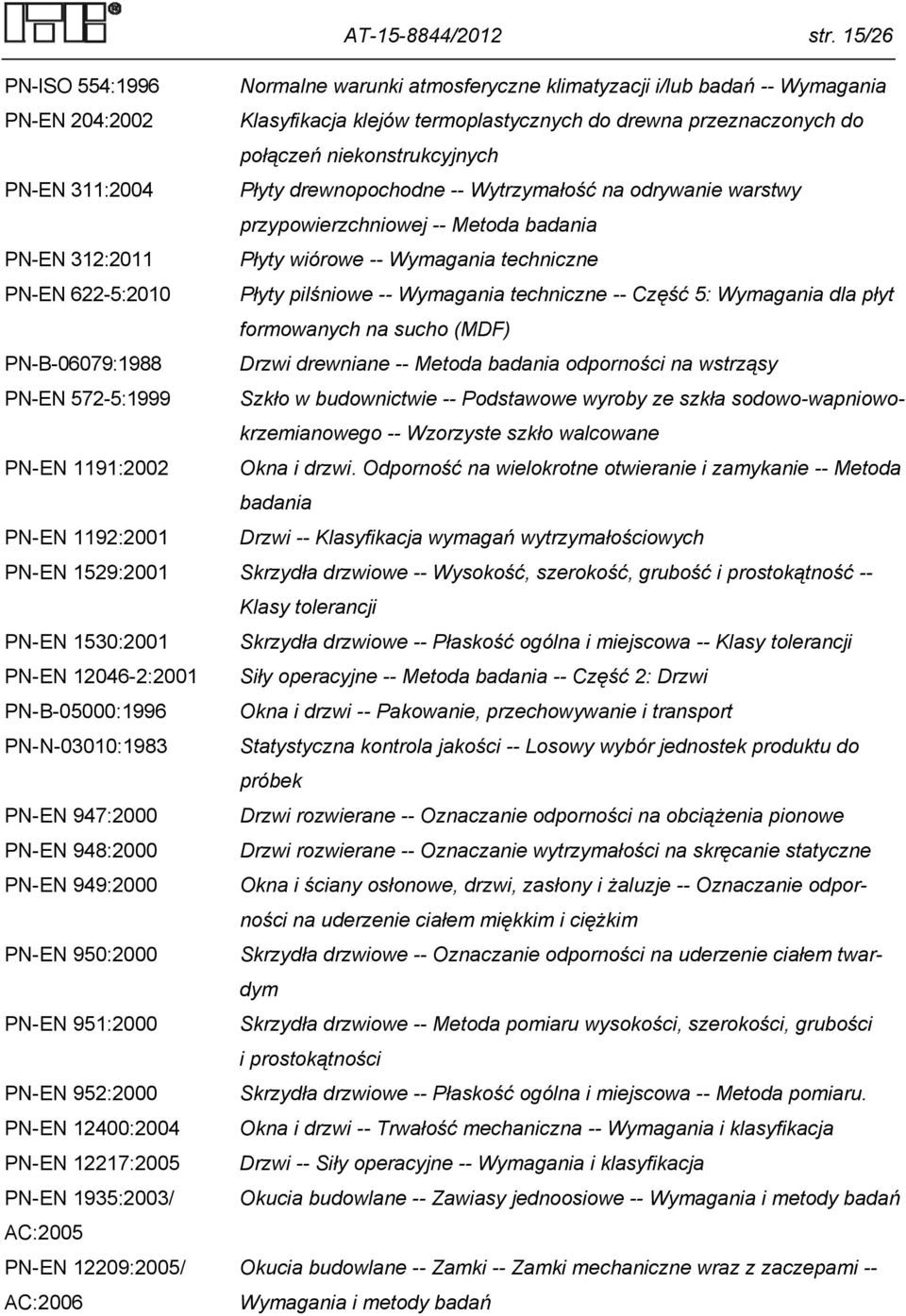

17 AT /0 str. 5/6 PN-ISO 554:996 Normalne warunki atmosferyczne klimatyzacji i/lub badań -- Wymagania PN-EN 04:00 Klasyfikacja klejów termoplastycznych do drewna przeznaczonych do połączeń niekonstrukcyjnych PN-EN :004 Płyty drewnopochodne -- Wytrzymałość na odrywanie warstwy przypowierzchniowej -- Metoda badania PN-EN :0 Płyty wiórowe -- Wymagania techniczne PN-EN 6-5:00 Płyty pilśniowe -- Wymagania techniczne -- Część 5: Wymagania dla płyt formowanych na sucho (MDF) PN-B-06079:988 Drzwi drewniane -- Metoda badania odporności na wstrząsy PN-EN 57-5:999 Szkło w budownictwie -- Podstawowe wyroby ze szkła sodowo-wapniowokrzemianowego -- Wzorzyste szkło walcowane PN-EN 9:00 Okna i drzwi. Odporność na wielokrotne otwieranie i zamykanie -- Metoda badania PN-EN 9:00 Drzwi -- Klasyfikacja wymagań wytrzymałościowych PN-EN 59:00 Skrzydła drzwiowe -- Wysokość, szerokość, grubość i prostokątność -- Klasy tolerancji PN-EN 50:00 Skrzydła drzwiowe -- Płaskość ogólna i miejscowa -- Klasy tolerancji PN-EN 046-:00 Siły operacyjne -- Metoda badania -- Część : Drzwi PN-B-05000:996 Okna i drzwi -- Pakowanie, przechowywanie i transport PN-N-000:98 Statystyczna kontrola jakości -- Losowy wybór jednostek produktu do próbek PN-EN 947:000 Drzwi rozwierane -- Oznaczanie odporności na obciążenia pionowe PN-EN 948:000 Drzwi rozwierane -- Oznaczanie wytrzymałości na skręcanie statyczne PN-EN 949:000 Okna i ściany osłonowe, drzwi, zasłony i żaluzje -- Oznaczanie odporności na uderzenie ciałem miękkim i ciężkim PN-EN 950:000 Skrzydła drzwiowe -- Oznaczanie odporności na uderzenie ciałem twardym PN-EN 95:000 Skrzydła drzwiowe -- Metoda pomiaru wysokości, szerokości, grubości i prostokątności PN-EN 95:000 Skrzydła drzwiowe -- Płaskość ogólna i miejscowa -- Metoda pomiaru. PN-EN 400:004 Okna i drzwi -- Trwałość mechaniczna -- Wymagania i klasyfikacja PN-EN 7:005 Drzwi -- Siły operacyjne -- Wymagania i klasyfikacja PN-EN 95:00/ Okucia budowlane -- Zawiasy jednoosiowe -- Wymagania i metody badań AC:005 PN-EN 09:005/ AC:006 Okucia budowlane -- Zamki -- Zamki mechaniczne wraz z zaczepami -- Wymagania i metody badań

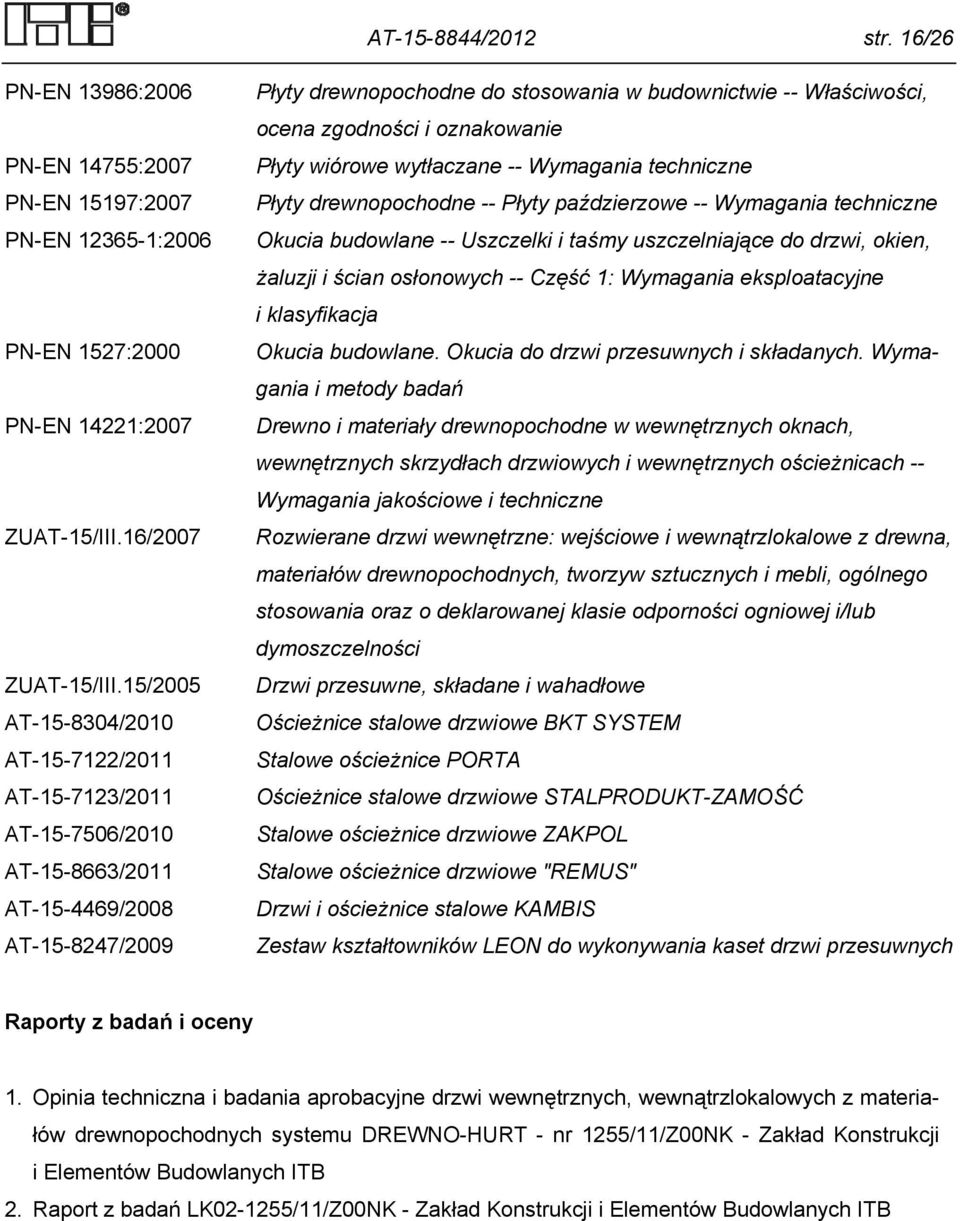

18 AT /0 str. 6/6 PN-EN 986:006 PN-EN 4755:007 PN-EN 597:007 PN-EN 65-:006 PN-EN 57:000 PN-EN 4:007 ZUAT-5/III.6/007 ZUAT-5/III.5/005 AT-5-804/00 AT-5-7/0 AT-5-7/0 AT /00 AT-5-866/0 AT /008 AT-5-847/009 Płyty drewnopochodne do stosowania w budownictwie -- Właściwości, ocena zgodności i oznakowanie Płyty wiórowe wytłaczane -- Wymagania techniczne Płyty drewnopochodne -- Płyty paździerzowe -- Wymagania techniczne Okucia budowlane -- Uszczelki i taśmy uszczelniające do drzwi, okien, żaluzji i ścian osłonowych -- Część : Wymagania eksploatacyjne i klasyfikacja Okucia budowlane. Okucia do drzwi przesuwnych i składanych. Wymagania i metody badań Drewno i materiały drewnopochodne w wewnętrznych oknach, wewnętrznych skrzydłach drzwiowych i wewnętrznych ościeżnicach -- Wymagania jakościowe i techniczne Rozwierane drzwi wewnętrzne: wejściowe i wewnątrzlokalowe z drewna, materiałów drewnopochodnych, tworzyw sztucznych i mebli, ogólnego stosowania oraz o deklarowanej klasie odporności ogniowej i/lub dymoszczelności Drzwi przesuwne, składane i wahadłowe Ościeżnice stalowe drzwiowe BKT SYSTEM Stalowe ościeżnice PORTA Ościeżnice stalowe drzwiowe STALPRODUKT-ZAMOŚĆ Stalowe ościeżnice drzwiowe ZAKPOL Stalowe ościeżnice drzwiowe "REMUS" Drzwi i ościeżnice stalowe KAMBIS Zestaw kształtowników LEON do wykonywania kaset drzwi przesuwnych Raporty z badań i oceny. Opinia techniczna i badania aprobacyjne drzwi wewnętrznych, wewnątrzlokalowych z materiałów drewnopochodnych systemu DREWNO-HURT - nr 55//Z00NK - Zakład Konstrukcji i Elementów Budowlanych ITB. Raport z badań LK0-55//Z00NK - Zakład Konstrukcji i Elementów Budowlanych ITB

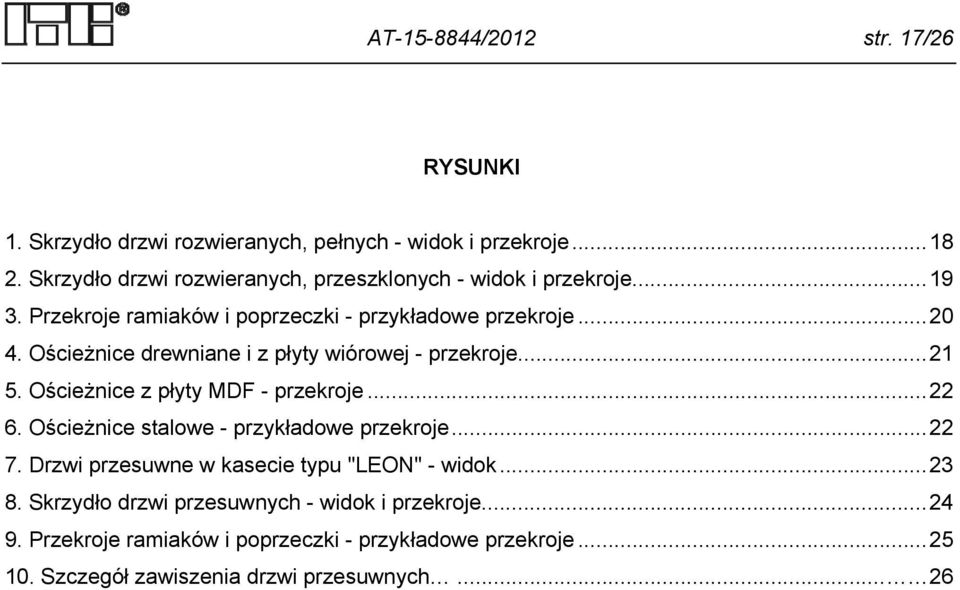

19 AT /0 str. 7/6 RYSUNKI. Skrzydło drzwi rozwieranych, pełnych - widok i przekroje Skrzydło drzwi rozwieranych, przeszklonych - widok i przekroje Przekroje ramiaków i poprzeczki - przykładowe przekroje Ościeżnice drewniane i z płyty wiórowej - przekroje Ościeżnice z płyty MDF - przekroje Ościeżnice stalowe - przykładowe przekroje Drzwi przesuwne w kasecie typu "LEON" - widok Skrzydło drzwi przesuwnych - widok i przekroje Przekroje ramiaków i poprzeczki - przykładowe przekroje Szczegół zawiszenia drzwi przesuwnych... 6

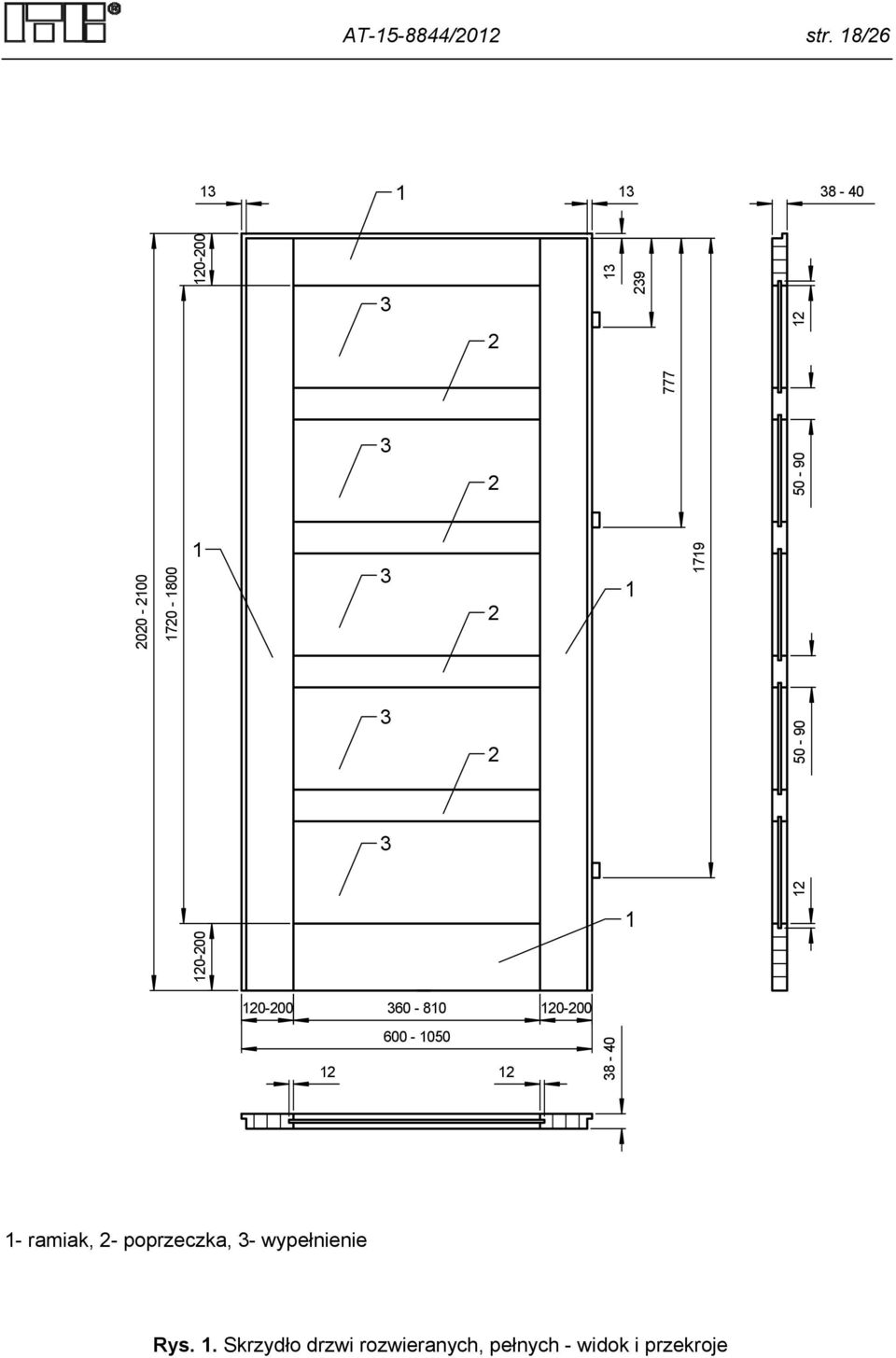

20 AT /0 str. 8/ ramiak, - poprzeczka, - wypełnienie Rys.. Skrzydło drzwi rozwieranych, pełnych - widok i przekroje

21 AT /0 str. 9/ ramiak, - szyba Rys.. Skrzydło drzwi rozwieranych, przeszklonych - widok i przekroje

22 AT /0 str. 0/6 a) przekroje ramiaków b) przekrój poprzeczki płyta MDF, - płyta HDF, - drewno iglaste Rys.. Przekroje ramiaków i poprzeczki - przykładowe przekroje

23 AT /0 str. /6 a) Ościeżnice drewniane b) Ościeżnica z płyty wiórowej Rys. 4. Ościeżnice drewniane i z płyty wiórowej - przekroje

24 AT /0 str. / Rys. 5. Ościeżnice z płyty MDF - przekroje Rys. 6. Ościeżnice stalowe - przykładowe przekroje

25 AT /0 str. / ± ±0,0 - opaski wykończeniowe z MDF, - skrzydło drzwi, - prowadnica dla rolek, 4- konstrukcja aluminiowa Rys. 7. Drzwi przesuwne w kasecie typu "LEON" - widok

26 AT /0 str. 4/ ramiak, - poprzeczka, - wypełnienie Rys. 8. Skrzydło drzwi przesuwnych - widok i przekroje

27 AT /0 str. 5/6 a) przekroje ramiaków b) przekrój poprzeczki płyta MDF, - płyta HDF, - drewno iglaste Rys. 9. Przekroje ramiaków i poprzeczki - przykładowe przekroje

28 AT /0 str. 6/6 L C B B D D A uchwyt na prowadnicy skrzydło drzwi - wkręt A szerokość skrzydła B odległość środka uchwytu do końca prowadnicy C odległość między uchwytami D odległość środka uchwytu od krawędzi skrzydła L długość prowadnicy X ilość uchwytów na prowadnicy A B C D L X Rys. 0. Szczegół zawiszenia drzwi przesuwnych

29 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny ANEKS nr DO APROBATY TECHNICZNEJ ITB AT /0 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (DzU Nr 49, poz. 497), na wniosek firmy: VOSTER Ryszard Roczniak Zarzecze, ul. Mickiewicza 55, Nisko do Aprobaty Technicznej ITB AT /0 stwierdzającej przydatność do stosowania w budownictwie wyrobów pod nazwą: Drewniane drzwi wewnętrzne systemu PLATINIUM wprowadza się zmiany wyszczególnione na stronie Aneksu. D Y R E K T O R Instytutu Techniki Budowlanej Jan Bobrowicz Warszawa, lutego 0 r. Aneks nr do Aprobaty Technicznej ITB AT /0 zawiera strony

30 Aneks nr do AT /0 str. /. Zmienia się nazwa Wnioskodawcy Aprobaty Technicznej ITB AT /0 z: P.W. DREWNO-HURT Ryszard Roczniak na: VOSTER Ryszard Roczniak. Zmienia się zapis z Aneksu Nr do Aprobaty Technicznej AT /0 z: Przedmiotem Aprobaty Technicznej ITB są drewniane drzwi wewnętrzne systemu PLATINIUM firmy P.W. DREWNO-HURT Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko. Drzwi są wykonywane w zakładach produkcyjnych: P.W. DREWNO-HURT Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko i ERKADO Zbigniew Kozłowski, Chwałowice 56, Chwałowice. na: Przedmiotem Aprobaty Technicznej ITB są drewniane drzwi wewnętrzne systemu PLATINIUM firmy VOSTER Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko. Drzwi są wykonywane w zakładach produkcyjnych: VOSTER Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko i ERKADO Zbigniew Kozłowski, Chwałowice 56, Chwałowice. KONIEC

31 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny ANEKS nr DO APROBATY TECHNICZNEJ ITB AT /0 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (DzU Nr 49, poz. 497), na wniosek firmy: P.W. DREWNO-HURT Ryszard Roczniak Zarzecze, ul. Mickiewicza 55, Nisko do Aprobaty Technicznej ITB AT /0 stwierdzającej przydatność do stosowania w budownictwie wyrobów pod nazwą: Drewniane drzwi wewnętrzne systemu PLATINIUM wprowadza się zmiany wyszczególnione na stronie Aneksu. D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Warszawa, 0 marca 0 r. Aneks nr do Aprobaty Technicznej ITB AT /0 zawiera strony

32 Aneks nr do AT /0 str. /. Zmienia się zapis w akapicie pierwszym p. Aprobaty Technicznej AT /0 z: Przedmiotem Aprobaty Technicznej ITB są drewniane drzwi wewnętrzne systemu PLATINIUM, produkowane przez firmę P.W. DREWNO-HURT Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko. na: Przedmiotem Aprobaty Technicznej ITB są drewniane drzwi wewnętrzne systemu PLATINIUM firmy P.W. DREWNO-HURT Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko. Drzwi są wykonywane w zakładach produkcyjnych: P.W. DREWNO-HURT Ryszard Roczniak, Zarzecze, ul. Mickiewicza 55, Nisko i ERKADO Zbigniew Kozłowski, Chwałowice 56, Chwałowice. KONIEC
