1 APROBATA TECHNICZNA ITB AT /2011 Drewniane drzwi wewnętrzne wejściowe CERBER systemu Pol-Skone WARSZAWA

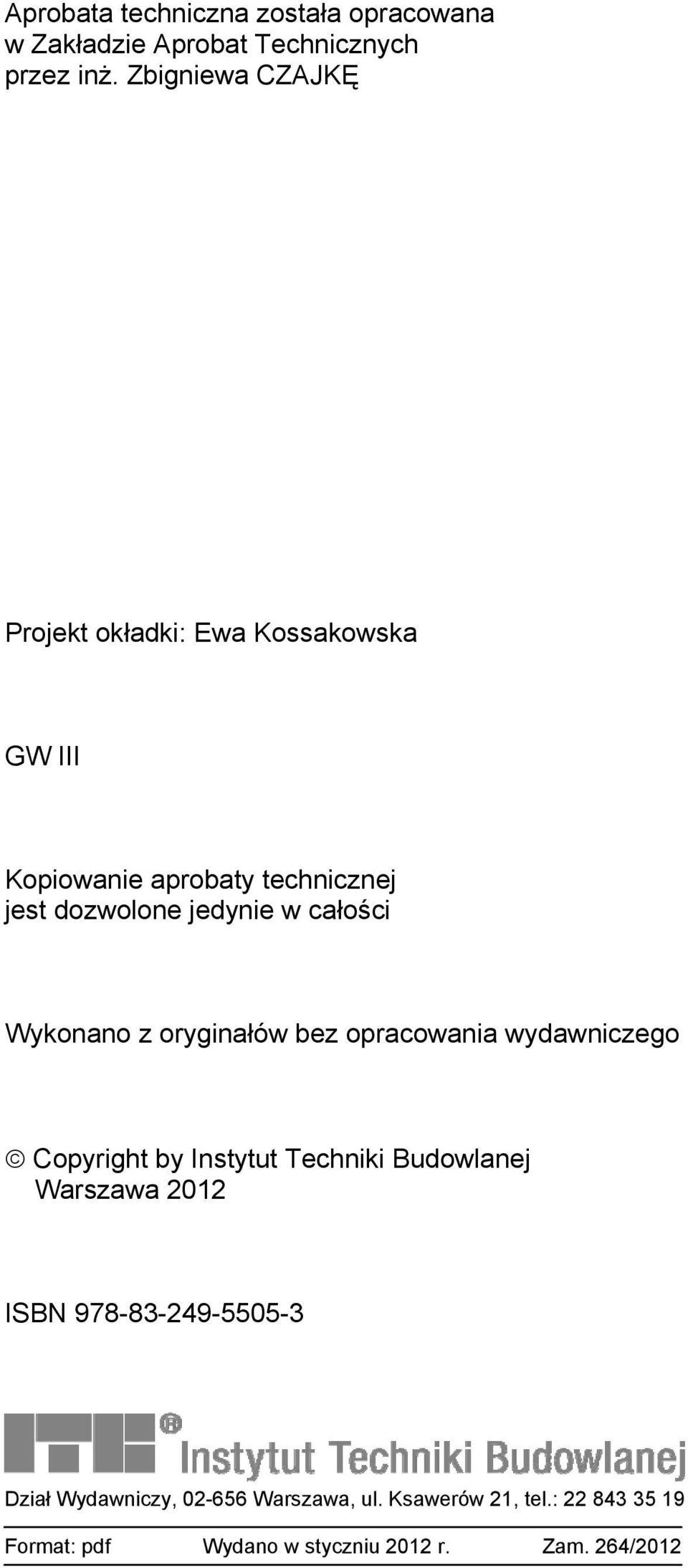

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez inż. Zbigniewa CZAJKĘ Projekt okładki: Ewa Kossakowska GW III Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2012 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w styczniu 2012 r. Zam. 264/2012

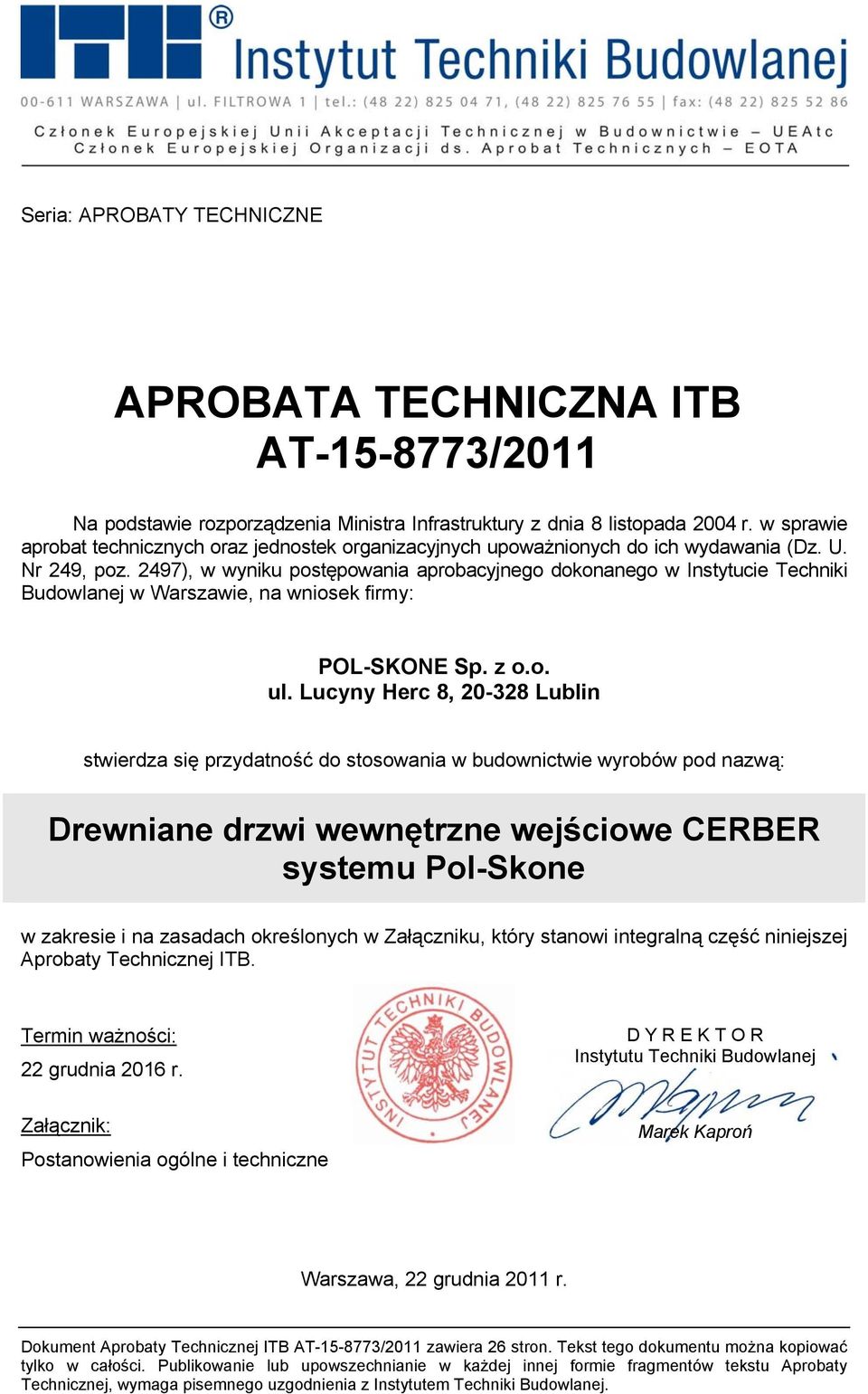

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2011 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: POL-SKONE Sp. z o.o. ul. Lucyny Herc 8, Lublin stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Drewniane drzwi wewnętrzne wejściowe CERBER systemu Pol-Skone w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 22 grudnia 2016 r. Załącznik: Postanowienia ogólne i techniczne D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Warszawa, 22 grudnia 2011 r. Dokument Aprobaty Technicznej ITB AT /2011 zawiera 26 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej, wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

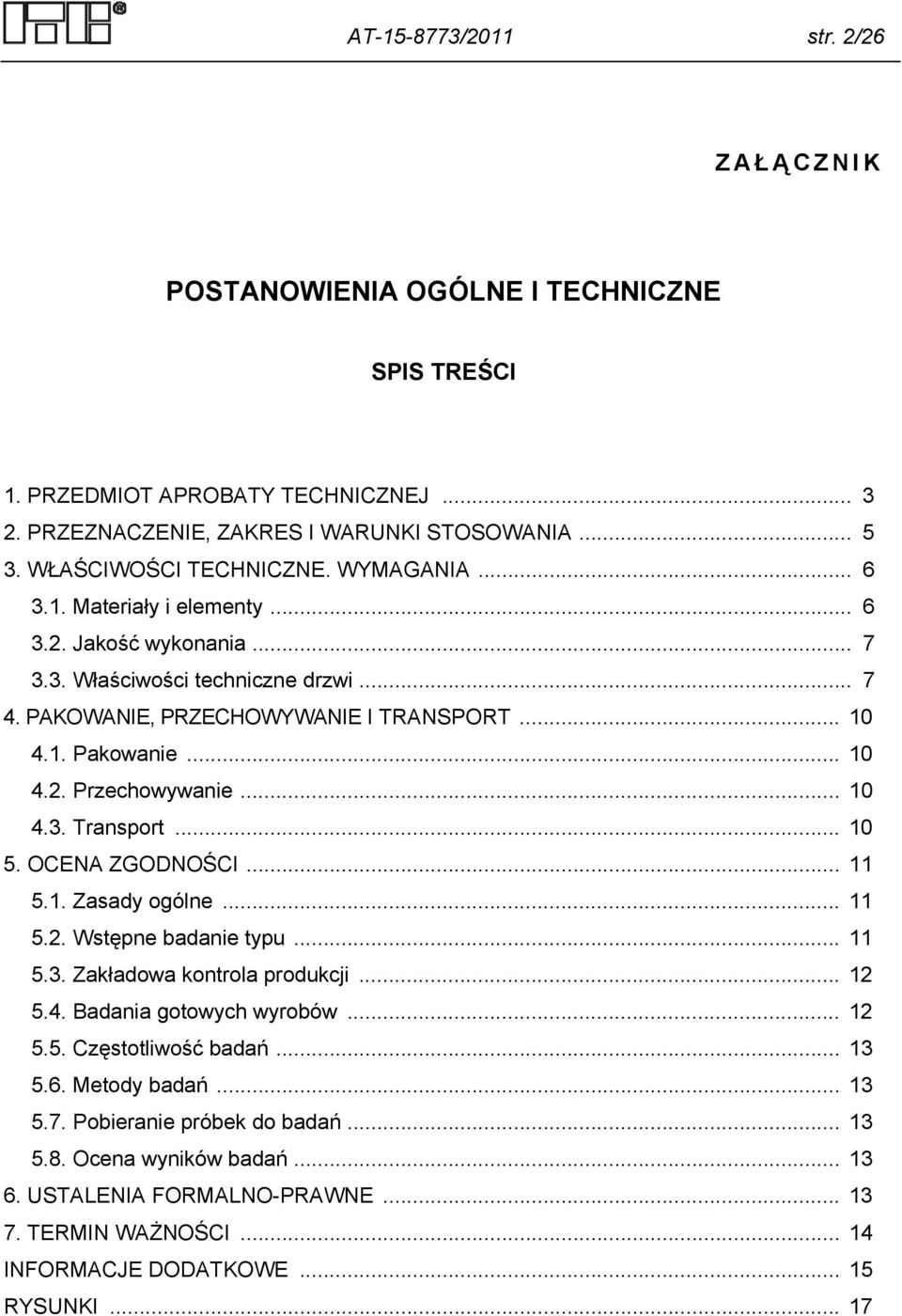

4 AT /2011 str. 2/26 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały i elementy Jakość wykonania Właściwości techniczne drzwi PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Pakowanie Przechowywanie Transport OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 17

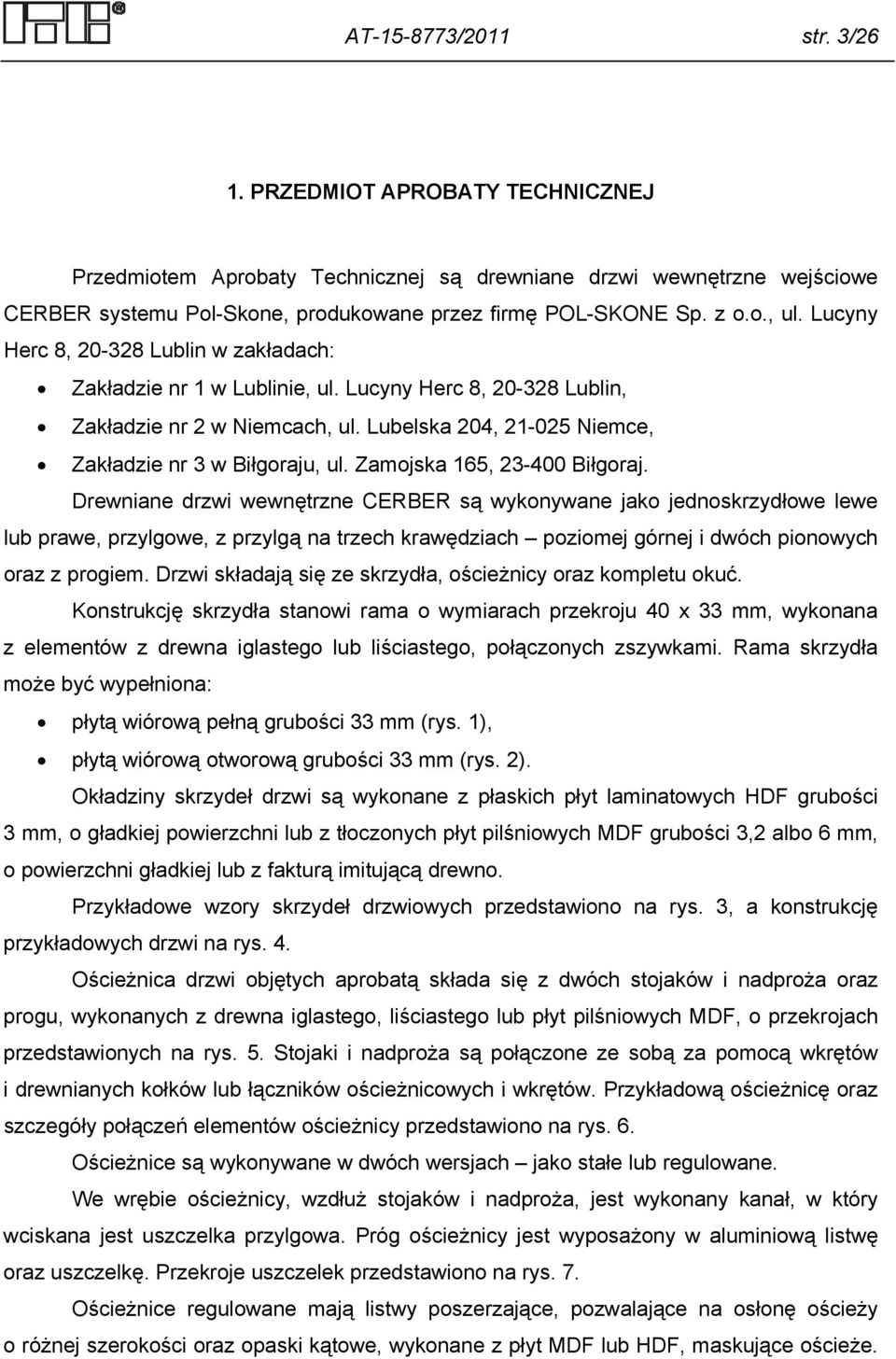

5 AT /2011 str. 3/26 1. PRZEDMIOT APROBATY TECHNICZNEJ Przedmiotem Aprobaty Technicznej są drewniane drzwi wewnętrzne wejściowe CERBER systemu Pol-Skone, produkowane przez firmę POL-SKONE Sp. z o.o., ul. Lucyny Herc 8, Lublin w zakładach: Zakładzie nr 1 w Lublinie, ul. Lucyny Herc 8, Lublin, Zakładzie nr 2 w Niemcach, ul. Lubelska 204, Niemce, Zakładzie nr 3 w Biłgoraju, ul. Zamojska 165, Biłgoraj. Drewniane drzwi wewnętrzne CERBER są wykonywane jako jednoskrzydłowe lewe lub prawe, przylgowe, z przylgą na trzech krawędziach poziomej górnej i dwóch pionowych oraz z progiem. Drzwi składają się ze skrzydła, ościeżnicy oraz kompletu okuć. Konstrukcję skrzydła stanowi rama o wymiarach przekroju 40 x 33 mm, wykonana z elementów z drewna iglastego lub liściastego, połączonych zszywkami. Rama skrzydła może być wypełniona: płytą wiórową pełną grubości 33 mm (rys. 1), płytą wiórową otworową grubości 33 mm (rys. 2). Okładziny skrzydeł drzwi są wykonane z płaskich płyt laminatowych HDF grubości 3 mm, o gładkiej powierzchni lub z tłoczonych płyt pilśniowych MDF grubości 3,2 albo 6 mm, o powierzchni gładkiej lub z fakturą imitującą drewno. Przykładowe wzory skrzydeł drzwiowych przedstawiono na rys. 3, a konstrukcję przykładowych drzwi na rys. 4. Ościeżnica drzwi objętych aprobatą składa się z dwóch stojaków i nadproża oraz progu, wykonanych z drewna iglastego, liściastego lub płyt pilśniowych MDF, o przekrojach przedstawionych na rys. 5. Stojaki i nadproża są połączone ze sobą za pomocą wkrętów i drewnianych kołków lub łączników ościeżnicowych i wkrętów. Przykładową ościeżnicę oraz szczegóły połączeń elementów ościeżnicy przedstawiono na rys. 6. Ościeżnice są wykonywane w dwóch wersjach jako stałe lub regulowane. We wrębie ościeżnicy, wzdłuż stojaków i nadproża, jest wykonany kanał, w który wciskana jest uszczelka przylgowa. Próg ościeżnicy jest wyposażony w aluminiową listwę oraz uszczelkę. Przekroje uszczelek przedstawiono na rys. 7. Ościeżnice regulowane mają listwy poszerzające, pozwalające na osłonę ościeży o różnej szerokości oraz opaski kątowe, wykonane z płyt MDF lub HDF, maskujące ościeże.

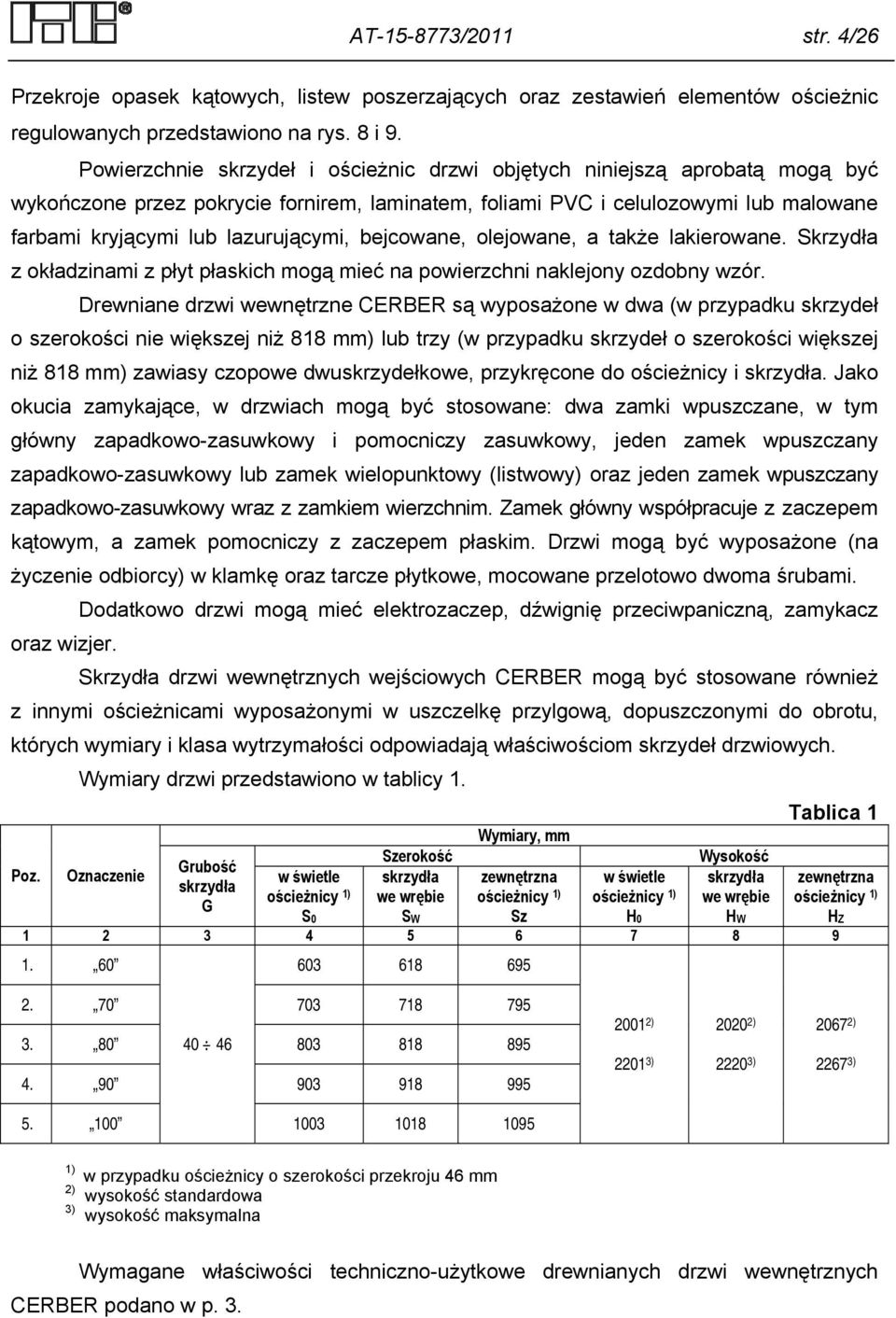

6 AT /2011 str. 4/26 Przekroje opasek kątowych, listew poszerzających oraz zestawień elementów ościeżnic regulowanych przedstawiono na rys. 8 i 9. Powierzchnie skrzydeł i ościeżnic drzwi objętych niniejszą aprobatą mogą być wykończone przez pokrycie fornirem, laminatem, foliami PVC i celulozowymi lub malowane farbami kryjącymi lub lazurującymi, bejcowane, olejowane, a także lakierowane. Skrzydła z okładzinami z płyt płaskich mogą mieć na powierzchni naklejony ozdobny wzór. Drewniane drzwi wewnętrzne CERBER są wyposażone w dwa (w przypadku skrzydeł o szerokości nie większej niż 818 mm) lub trzy (w przypadku skrzydeł o szerokości większej niż 818 mm) zawiasy czopowe dwuskrzydełkowe, przykręcone do ościeżnicy i skrzydła. Jako okucia zamykające, w drzwiach mogą być stosowane: dwa zamki wpuszczane, w tym główny zapadkowo-zasuwkowy i pomocniczy zasuwkowy, jeden zamek wpuszczany zapadkowo-zasuwkowy lub zamek wielopunktowy (listwowy) oraz jeden zamek wpuszczany zapadkowo-zasuwkowy wraz z zamkiem wierzchnim. Zamek główny współpracuje z zaczepem kątowym, a zamek pomocniczy z zaczepem płaskim. Drzwi mogą być wyposażone (na życzenie odbiorcy) w klamkę oraz tarcze płytkowe, mocowane przelotowo dwoma śrubami. Dodatkowo drzwi mogą mieć elektrozaczep, dźwignię przeciwpaniczną, zamykacz oraz wizjer. Skrzydła drzwi wewnętrznych wejściowych CERBER mogą być stosowane również z innymi ościeżnicami wyposażonymi w uszczelkę przylgową, dopuszczonymi do obrotu, których wymiary i klasa wytrzymałości odpowiadają właściwościom skrzydeł drzwiowych. Wymiary drzwi przedstawiono w tablicy 1. Tablica 1 Wymiary, mm Szerokość Wysokość Grubość Poz. Oznaczenie w świetle skrzydła zewnętrzna w świetle skrzydła zewnętrzna skrzydła ościeżnicy G 1) we wrębie ościeżnicy 1) ościeżnicy 1) we wrębie ościeżnicy 1) S0 SW Sz H0 HW HZ ) ) ) ) ) ) ) w przypadku ościeżnicy o szerokości przekroju 46 mm 2) 3) wysokość standardowa wysokość maksymalna Wymagane właściwości techniczno-użytkowe drewnianych drzwi wewnętrznych CERBER podano w p. 3.

7 AT /2011 str. 5/26 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drewniane drzwi wewnętrzne objęte niniejszą Aprobatą Techniczną są przeznaczone do stosowania w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej oraz przemysłowych i magazynowych jako drzwi wewnętrzne wejściowe, stanowiące zgodnie z normą PN-B-91000:1996 zamknięcia otworów w ścianach wewnętrznych między klatką schodową lub korytarzem a pomieszczeniami, w zakresie wynikającym z właściwości technicznych określonych w p. 3. Z uwagi na ochronę przeciwdźwiękową pomieszczeń, drzwi mogą być stosowane jako drzwi wewnętrzne w zakresie zgodnym z wymaganiami akustycznymi zawartymi w normie PN-B :1999. Izolacyjność akustyczna właściwa drzwi wewnętrznych wejściowych CERBER, ze skrzydłami wypełnionymi płytą wiórową pełną lub otworową typu VL firmy Sauerland Spanplatte, grubości 33 mm, odpowiada następującym klasom akustycznym: klasa D 1-25 i klasa D 2-25 dostosowane do wymagań wg normy PN-B :1999, klasa R w = 27 db dostosowana do wymagań wg normy PN-B-02151/03:1987. Wskaźnik izolacyjności akustycznej właściwej wynosi: R w (C, C tr ) 31(-1;-1)dB w przypadku drzwi ze skrzydłem wypełnionym płytą wiórową pełną, R w (C, C tr ) 31(0;-1) db w przypadku drzwi ze skrzydłem wypełnionym płytą wiórową otworową. Z uwagi na wymagania wytrzymałościowe, drzwi mogą być stosowane w warunkach odpowiadających klasie 3 wymagań wg normy PN-EN 1192:2001, tj. w ciężkich warunkach eksploatacji. Stosowanie drzwi objętych Aprobatą Techniczną powinno być zgodne z projektem technicznym, opracowanym z uwzględnieniem obowiązujących norm i przepisów technicznobudowlanych, a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r. poz. 690 z późniejszymi zmianami) oraz wymagań niniejszej Aprobaty Technicznej ITB i informacji Producenta dotyczących warunków stosowania drzwi. Wbudowanie drzwi, ich montaż i konserwacja powinny być zgodne z instrukcją producenta.

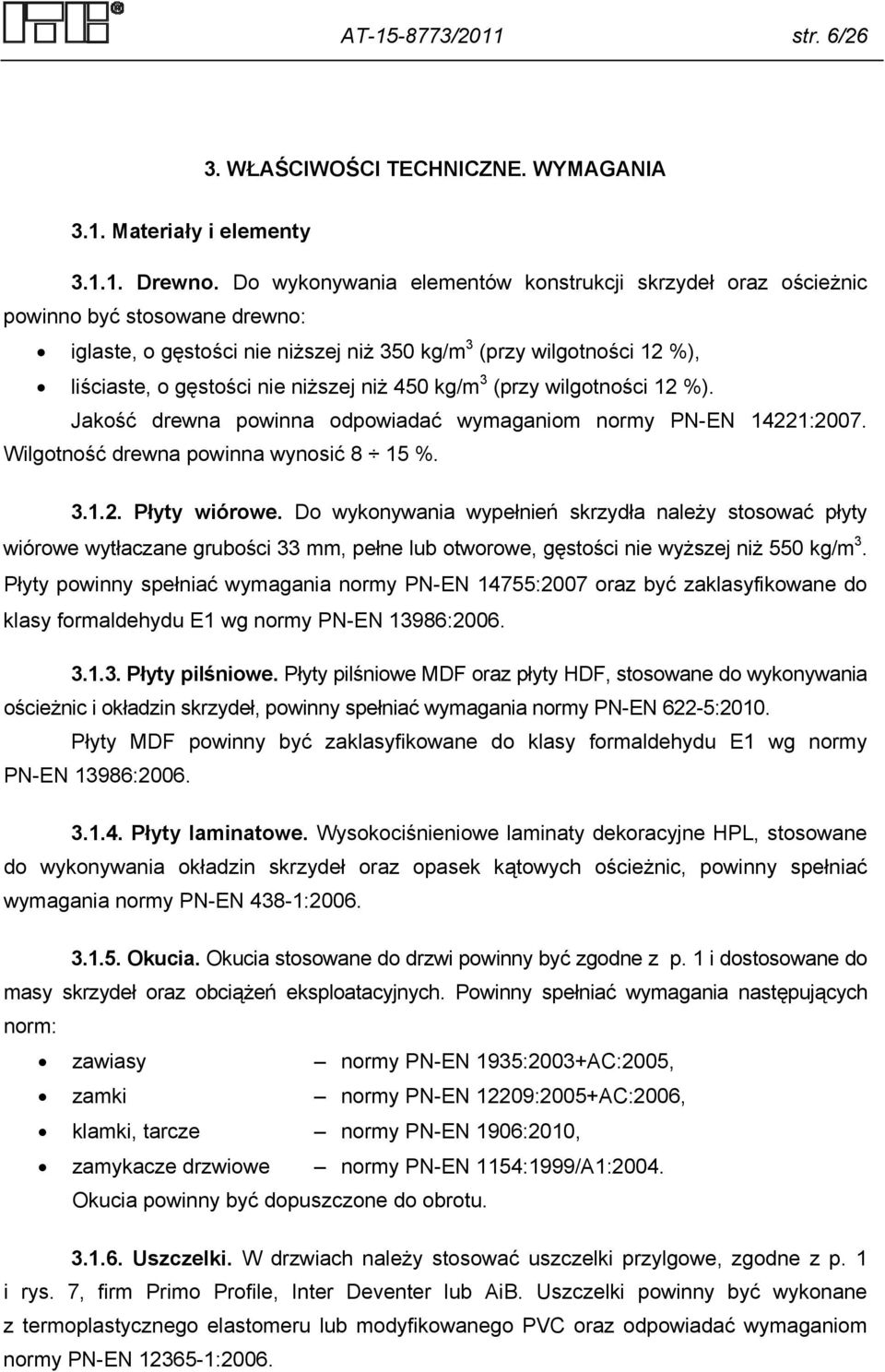

8 AT /2011 str. 6/26 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały i elementy Drewno. Do wykonywania elementów konstrukcji skrzydeł oraz ościeżnic powinno być stosowane drewno: iglaste, o gęstości nie niższej niż 350 kg/m 3 (przy wilgotności 12 %), liściaste, o gęstości nie niższej niż 450 kg/m 3 (przy wilgotności 12 %). Jakość drewna powinna odpowiadać wymaganiom normy PN-EN 14221:2007. Wilgotność drewna powinna wynosić 8 15 % Płyty wiórowe. Do wykonywania wypełnień skrzydła należy stosować płyty wiórowe wytłaczane grubości 33 mm, pełne lub otworowe, gęstości nie wyższej niż 550 kg/m 3. Płyty powinny spełniać wymagania normy PN-EN 14755:2007 oraz być zaklasyfikowane do klasy formaldehydu E1 wg normy PN-EN 13986: Płyty pilśniowe. Płyty pilśniowe MDF oraz płyty HDF, stosowane do wykonywania ościeżnic i okładzin skrzydeł, powinny spełniać wymagania normy PN-EN 622-5:2010. Płyty MDF powinny być zaklasyfikowane do klasy formaldehydu E1 wg normy PN-EN 13986: Płyty laminatowe. Wysokociśnieniowe laminaty dekoracyjne HPL, stosowane do wykonywania okładzin skrzydeł oraz opasek kątowych ościeżnic, powinny spełniać wymagania normy PN-EN 438-1: Okucia. Okucia stosowane do drzwi powinny być zgodne z p. 1 i dostosowane do masy skrzydeł oraz obciążeń eksploatacyjnych. Powinny spełniać wymagania następujących norm: zawiasy normy PN-EN 1935:2003+AC:2005, zamki normy PN-EN 12209:2005+AC:2006, klamki, tarcze normy PN-EN 1906:2010, zamykacze drzwiowe normy PN-EN 1154:1999/A1:2004. Okucia powinny być dopuszczone do obrotu Uszczelki. W drzwiach należy stosować uszczelki przylgowe, zgodne z p. 1 i rys. 7, firm Primo Profile, Inter Deventer lub AiB. Uszczelki powinny być wykonane z termoplastycznego elastomeru lub modyfikowanego PVC oraz odpowiadać wymaganiom normy PN-EN :2006.

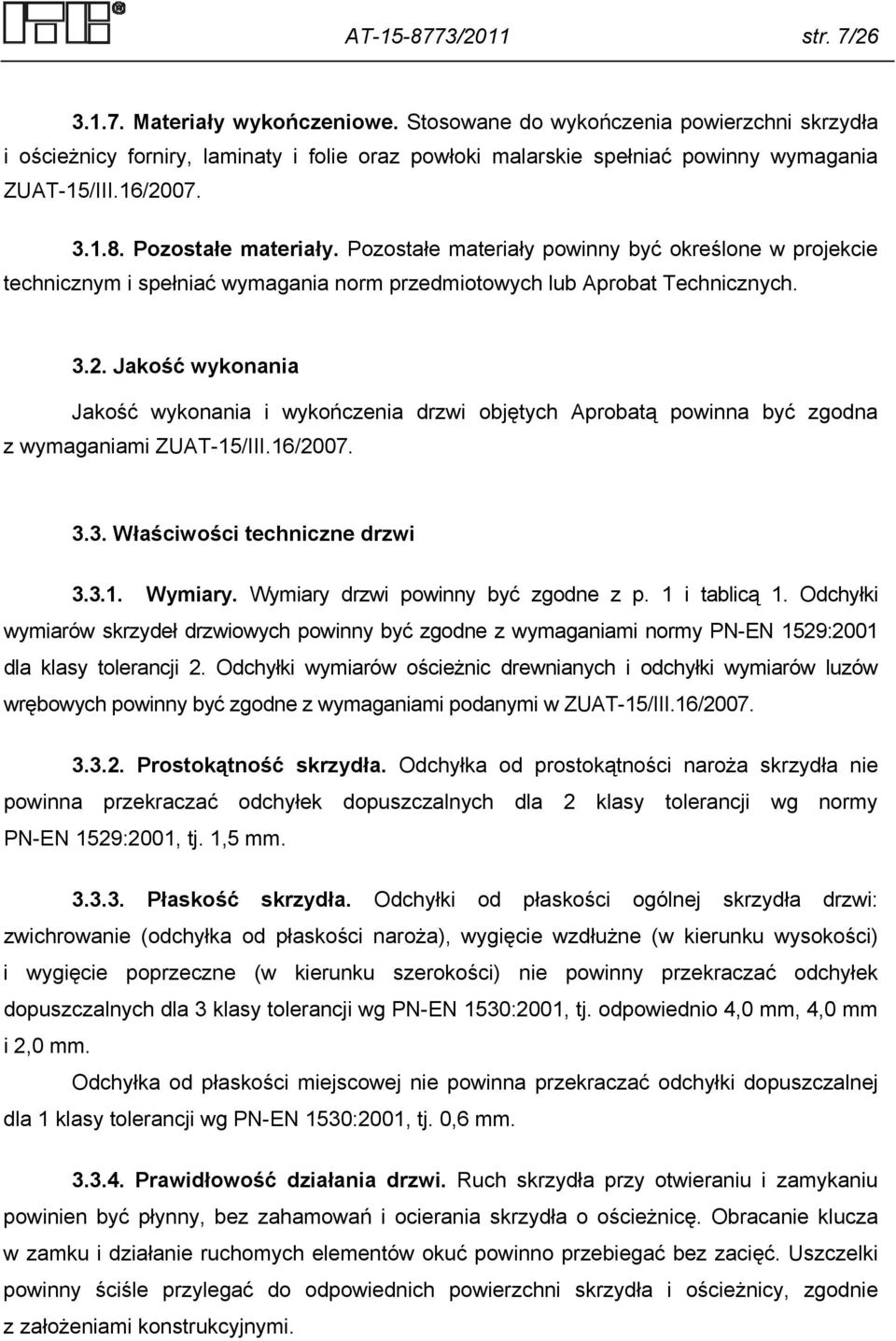

9 AT /2011 str. 7/ Materiały wykończeniowe. Stosowane do wykończenia powierzchni skrzydła i ościeżnicy forniry, laminaty i folie oraz powłoki malarskie spełniać powinny wymagania ZUAT-15/III.16/ Pozostałe materiały. Pozostałe materiały powinny być określone w projekcie technicznym i spełniać wymagania norm przedmiotowych lub Aprobat Technicznych Jakość wykonania Jakość wykonania i wykończenia drzwi objętych Aprobatą powinna być zgodna z wymaganiami ZUAT-15/III.16/ Właściwości techniczne drzwi Wymiary. Wymiary drzwi powinny być zgodne z p. 1 i tablicą 1. Odchyłki wymiarów skrzydeł drzwiowych powinny być zgodne z wymaganiami normy PN-EN 1529:2001 dla klasy tolerancji 2. Odchyłki wymiarów ościeżnic drewnianych i odchyłki wymiarów luzów wrębowych powinny być zgodne z wymaganiami podanymi w ZUAT-15/III.16/ Prostokątność skrzydła. Odchyłka od prostokątności naroża skrzydła nie powinna przekraczać odchyłek dopuszczalnych dla 2 klasy tolerancji wg normy PN-EN 1529:2001, tj. 1,5 mm Płaskość skrzydła. Odchyłki od płaskości ogólnej skrzydła drzwi: zwichrowanie (odchyłka od płaskości naroża), wygięcie wzdłużne (w kierunku wysokości) i wygięcie poprzeczne (w kierunku szerokości) nie powinny przekraczać odchyłek dopuszczalnych dla 3 klasy tolerancji wg PN-EN 1530:2001, tj. odpowiednio 4,0 mm, 4,0 mm i 2,0 mm. Odchyłka od płaskości miejscowej nie powinna przekraczać odchyłki dopuszczalnej dla 1 klasy tolerancji wg PN-EN 1530:2001, tj. 0,6 mm Prawidłowość działania drzwi. Ruch skrzydła przy otwieraniu i zamykaniu powinien być płynny, bez zahamowań i ocierania skrzydła o ościeżnicę. Obracanie klucza w zamku i działanie ruchomych elementów okuć powinno przebiegać bez zacięć. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła i ościeżnicy, zgodnie z założeniami konstrukcyjnymi.

10 AT /2011 str. 8/ Wartości sił operacyjnych. Siły operacyjne, zmierzone wg normy PN-EN :2001, nie powinny przekraczać następujących wartości dopuszczalnych, określonych dla klasy 2, wg normy PN-EN 12217:2005: dynamiczna siła potrzebna do zamknięcia 50 N, siła potrzebna do poruszenia i utrzymania skrzydła w ruchu 50 N, siła lub moment obrotowy, potrzebny do otwarcia drzwi przy użyciu klamki 50 N lub 5 Nm, siła lub moment obrotowy, potrzebny do przekręcenia klucza w zamku 10 N lub 2,5 Nm Odporność na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła. Obciążenie statyczne siłą pionową o wartości 800 N (3 klasa wg normy PN-EN 1192:2001), działające na skrzydło rozwarte pod kątem 90, zgodnie normą PN-EN 947:2000, nie powinno powodować: odkształceń trwałych pionowych, mierzonych w dolnym narożu po stronie zamka, większych niż 1 mm, zmiany długości przekątnej skrzydła większej niż 1 mm. Prawidłowość działania drzwi po badaniach powinna być zachowana, zgodnie z p Wytrzymałość na skręcanie statyczne. Obciążenie statyczne skręcające drzwi siłą o wartości 300 N (3 klasa wg normy PN-EN 1192:2001), działające na skrzydło rozwarte pod kątem 90 i zablokowane w górnym narożu po stronie zamka, zgodnie z normą PN-EN 948:2000, nie powinno powodować odkształcenia trwałego, poziomego skrzydła w osi przyłożenia siły (dolne naroże po stronie zamka) większego niż 2 mm. Prawidłowość działania drzwi po badaniu powinna być zachowana, zgodnie z p Odporność na uderzenie ciałem miękkim i ciężkim. Skrzydła drzwiowe nie powinny wykazywać żadnych uszkodzeń mechanicznych, tj. zgniecenia wypełnienia, rozwarstwienia, odklejenia okładzin, pęknięć w miejscu mocowania okuć, itp. w wyniku trzykrotnego uderzenia ciałem miękkim i ciężkim o masie 30 kg z energią E = 120 J (3 klasa wg normy PN-EN 1192:2001), w miejsca wyznaczone wg normy PN-EN 949:2000, zarówno w kierunku otwierania jak i zamykania skrzydła. Odkształcenia trwałe skrzydła w miejscach uderzeń, zmierzone jako różnica odchyłek od płaskości przed i po uderzeniach, nie powinny przekraczać 2 mm. Prawidłowość działania drzwi po badaniu powinna zostać zachowana, zgodnie z p

11 AT /2011 str. 9/ Odporność na uderzenie ciałem twardym. Średnia wartość głębokości wgnieceń w powierzchniach skrzydła, wywołanych uderzeniami kulki stalowej o średnicy 50 mm i masie 500 g z energią E = 5 J (3 klasa wg normy PN-EN 1192:2001), w miejsca wyznaczone przez normę PN-EN 950:2000, nie powinna być większa niż 1,0 mm, natomiast wartość maksymalna głębokości tych wgnieceń nie może przekraczać 1,5 mm. Średnia wartość średnic ww. wgłębień nie powinna być większa niż 20 mm. Powierzchnie skrzydła po badaniu nie powinny wykazywać uszkodzeń mechanicznych (złamań, przebić i pęknięć, rozwarstwień). Mogą wystąpić pojedyncze uszkodzenia powłoki wykańczającej Odporność na wstrząsy. Drzwi nie powinny wykazywać żadnych uszkodzeń mechanicznych po wykonaniu 300 (3 klasa) powtarzających się cykli uderzenia skrzydła o ościeżnicę. Uderzenia są wywoływane obciążeniem, przyłożonym do klamki skrzydła, o wartości określonej przez normę PN-B-06079:1988. Prawidłowość działania drzwi po badaniu powinna zostać zachowana, zgodnie z p Odporność drzwi na cykliczne, wielokrotne otwieranie i zamykanie (trwałość mechaniczna). Po wykonaniu cykli otwierania i zamykania skrzydła (5 klasa wg normy PN-EN 12400:2004), drzwi nie powinny wykazywać żadnych odkształceń lub uszkodzeń powodujących utratę ich funkcjonalności i nieprzydatność do stosowania, np. oderwania, przesunięcia lub wygięcia zawiasów, zmian w konstrukcji skrzydła, osłabienia zamocowania zaczepu zamka w ościeżnicy. Uszczelki powinny ściśle przylegać do odpowiednich powierzchni skrzydła i ościeżnicy, zgodnie z założeniami konstrukcyjnymi. Właściwość określona w procedurze aprobacyjnej, nie objęta wstępnym badaniem typu i badaniami gotowych wyrobów Przepuszczalność powietrza. Drzwi wewnętrzne wejściowe powinny spełniać wymagania przepuszczalności powietrza dla klasy 2 wg normy PN-EN 12207:2001 (w badaniu wg normy PN-EN 1026:2001), a średni współczynnik infiltracji powietrza nie powinien być większy niż 1,0 m 3 /hm (dapa) 2/ Izolacyjność akustyczna. Izolacyjność akustyczna właściwa drewnianych drzwi wewnętrznych wejściowych CERBER powinna odpowiadać co najmniej następującym klasom akustycznym: klasa D 1-25 i klasa D 2-25 dostosowane do wymagań wg normy PN-B :1999, klasa R w = 27 db dostosowana do wymagań wg normy PN-B-02151/03:1987.

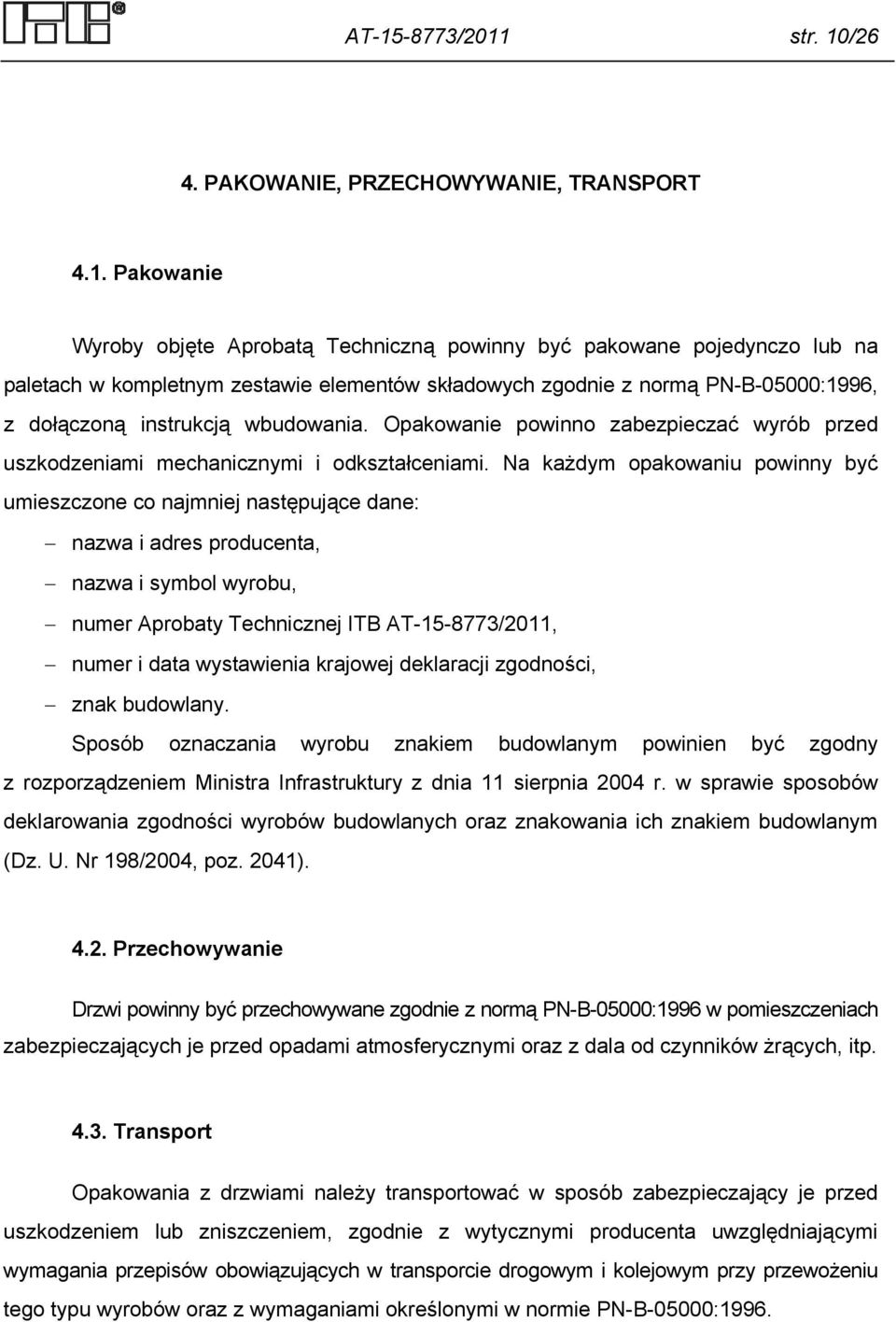

12 AT /2011 str. 10/26 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT 4.1. Pakowanie Wyroby objęte Aprobatą Techniczną powinny być pakowane pojedynczo lub na paletach w kompletnym zestawie elementów składowych zgodnie z normą PN-B-05000:1996, z dołączoną instrukcją wbudowania. Opakowanie powinno zabezpieczać wyrób przed uszkodzeniami mechanicznymi i odkształceniami. Na każdym opakowaniu powinny być umieszczone co najmniej następujące dane: nazwa i adres producenta, nazwa i symbol wyrobu, numer Aprobaty Technicznej ITB AT /2011, numer i data wystawienia krajowej deklaracji zgodności, znak budowlany. Sposób oznaczania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) Przechowywanie Drzwi powinny być przechowywane zgodnie z normą PN-B-05000:1996 w pomieszczeniach zabezpieczających je przed opadami atmosferycznymi oraz z dala od czynników żrących, itp Transport Opakowania z drzwiami należy transportować w sposób zabezpieczający je przed uszkodzeniem lub zniszczeniem, zgodnie z wytycznymi producenta uwzględniającymi wymagania przepisów obowiązujących w transporcie drogowym i kolejowym przy przewożeniu tego typu wyrobów oraz z wymaganiami określonymi w normie PN-B-05000:1996.

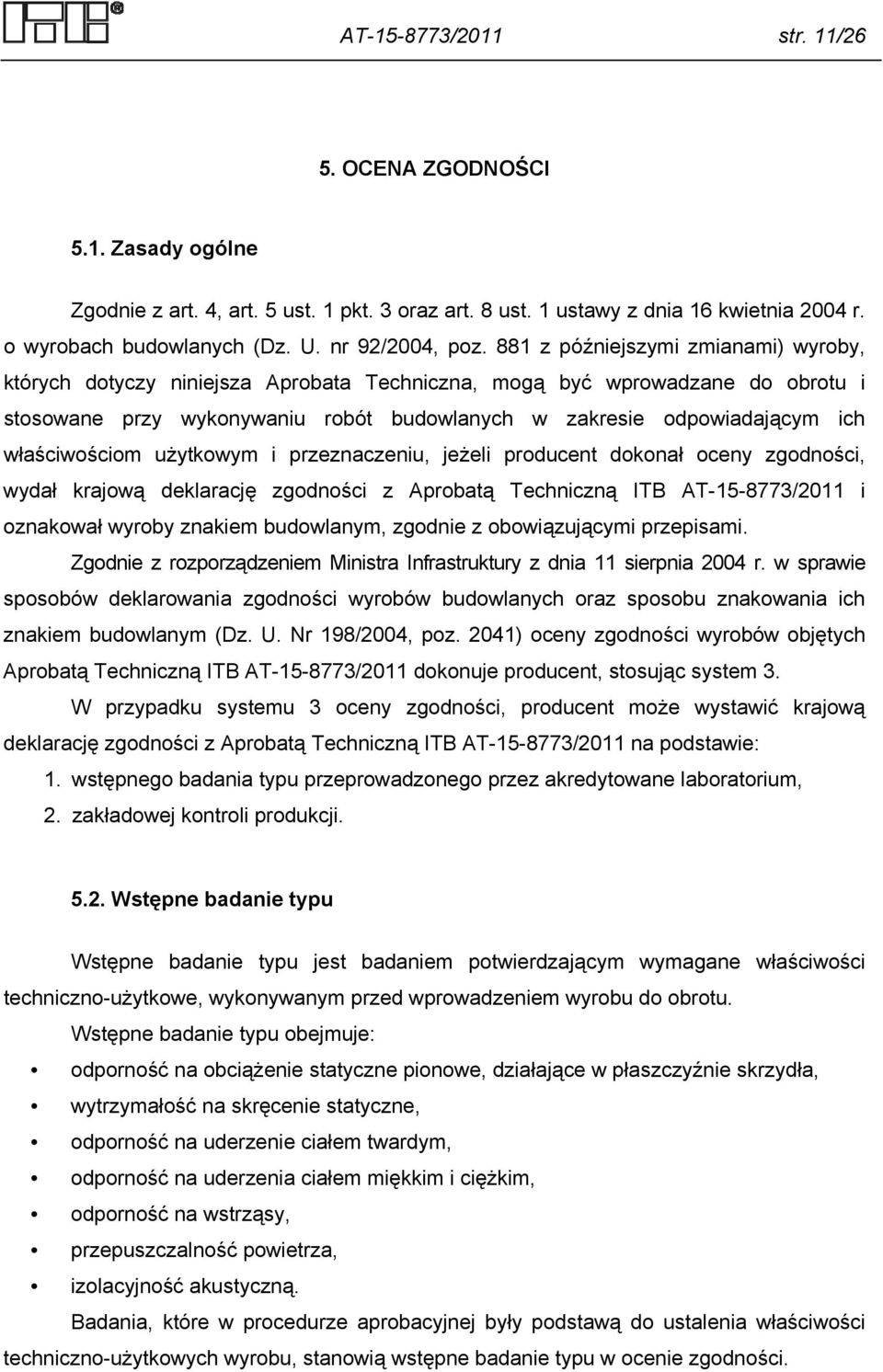

13 AT /2011 str. 11/26 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881 z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2011 dokonuje producent, stosując system 3. W przypadku systemu 3 oceny zgodności, producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 na podstawie: 1. wstępnego badania typu przeprowadzonego przez akredytowane laboratorium, 2. zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu obejmuje: odporność na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła, wytrzymałość na skręcenie statyczne, odporność na uderzenie ciałem twardym, odporność na uderzenia ciałem miękkim i ciężkim, odporność na wstrząsy, przepuszczalność powietrza, izolacyjność akustyczną. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badanie typu w ocenie zgodności.

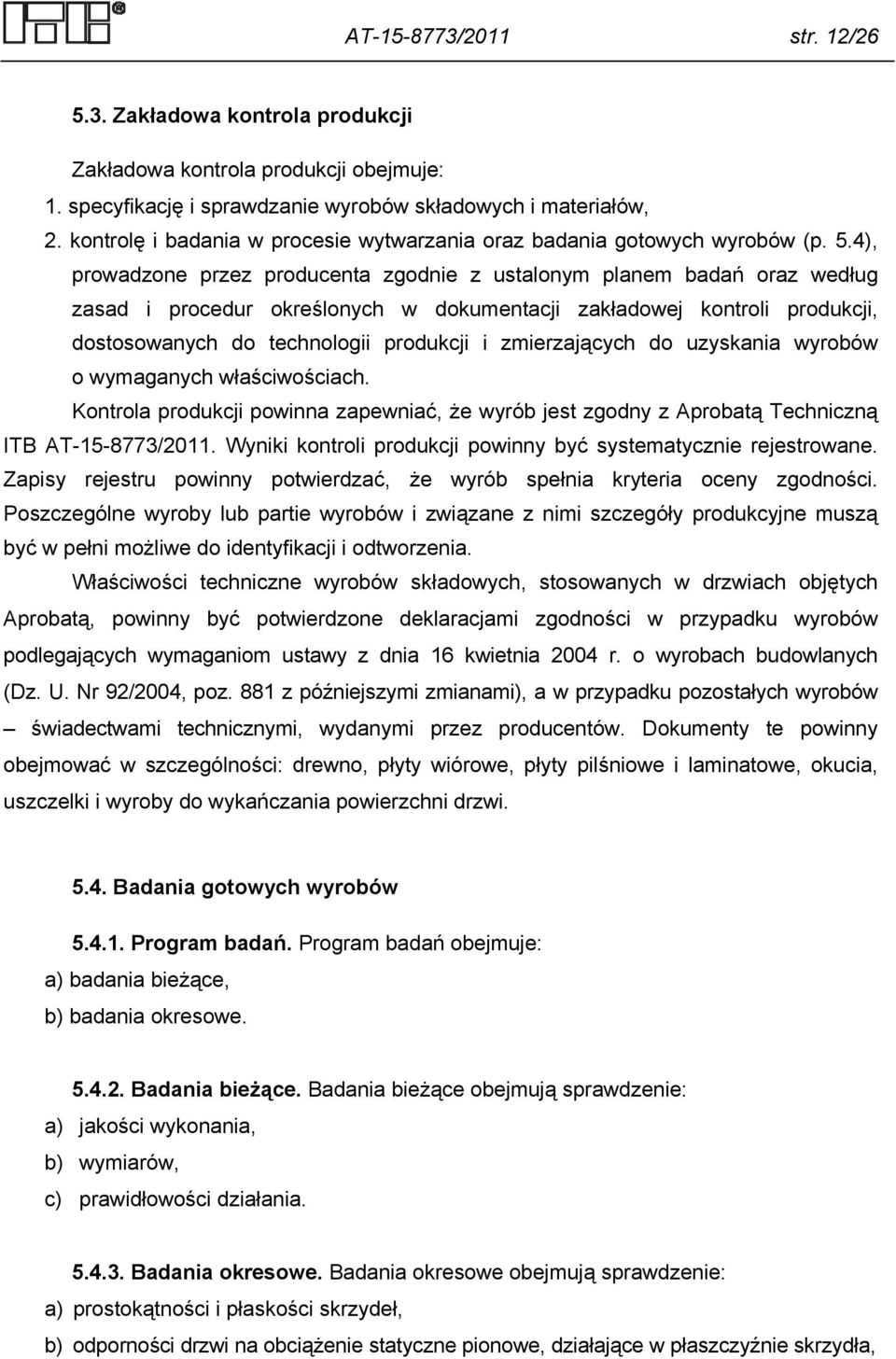

14 AT /2011 str. 12/ Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie wyrobów składowych i materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p. 5.4), prowadzone przez producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2011. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia. Właściwości techniczne wyrobów składowych, stosowanych w drzwiach objętych Aprobatą, powinny być potwierdzone deklaracjami zgodności w przypadku wyrobów podlegających wymaganiom ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881 z późniejszymi zmianami), a w przypadku pozostałych wyrobów świadectwami technicznymi, wydanymi przez producentów. Dokumenty te powinny obejmować w szczególności: drewno, płyty wiórowe, płyty pilśniowe i laminatowe, okucia, uszczelki i wyroby do wykańczania powierzchni drzwi Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania okresowe Badania bieżące. Badania bieżące obejmują sprawdzenie: a) jakości wykonania, b) wymiarów, c) prawidłowości działania Badania okresowe. Badania okresowe obejmują sprawdzenie: a) prostokątności i płaskości skrzydeł, b) odporności drzwi na obciążenie statyczne pionowe, działające w płaszczyźnie skrzydła,

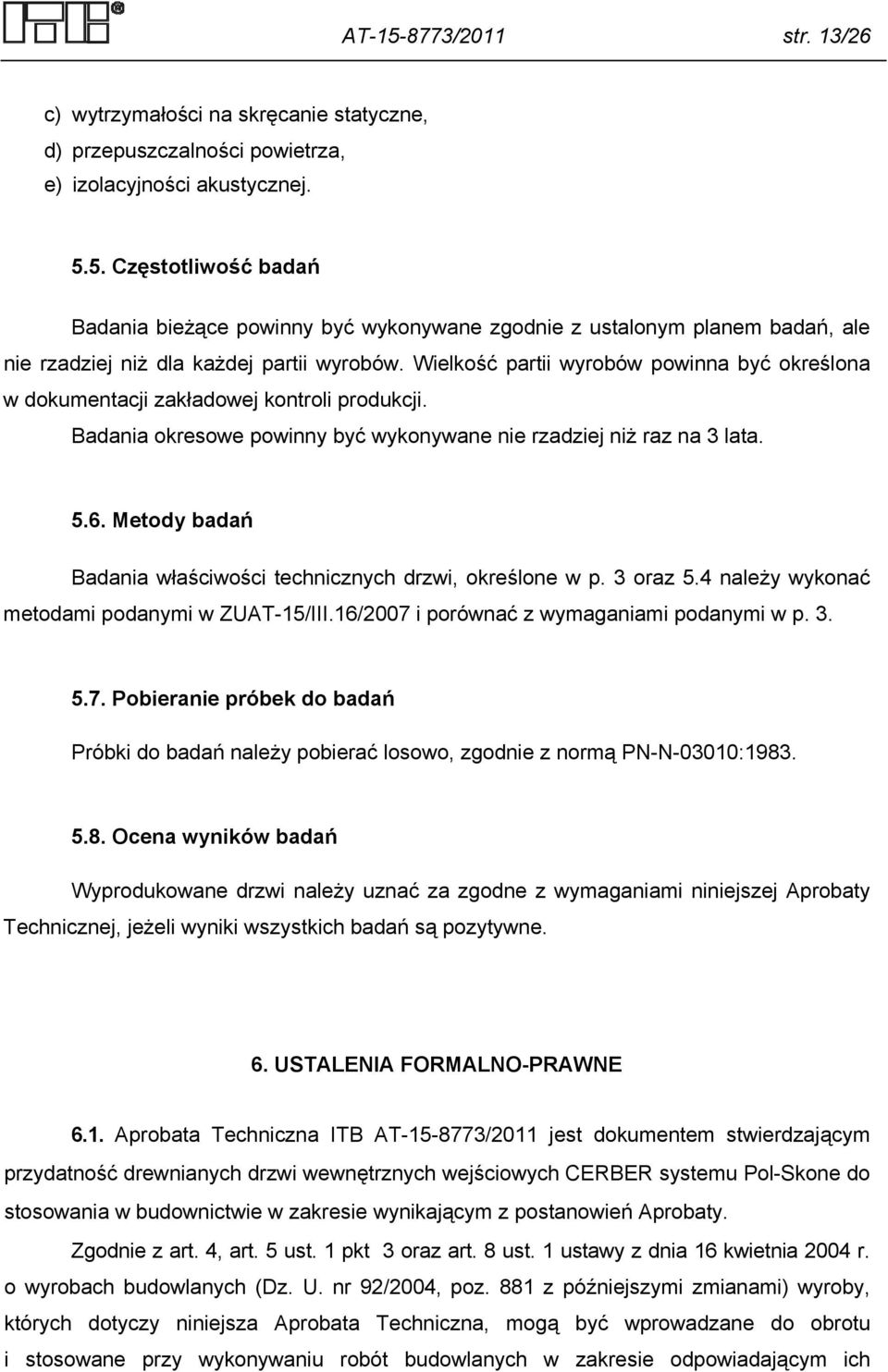

15 AT /2011 str. 13/26 c) wytrzymałości na skręcanie statyczne, d) przepuszczalności powietrza, e) izolacyjności akustycznej Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania okresowe powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Badania właściwości technicznych drzwi, określone w p. 3 oraz 5.4 należy wykonać metodami podanymi w ZUAT-15/III.16/2007 i porównać z wymaganiami podanymi w p Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane drzwi należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2011 jest dokumentem stwierdzającym przydatność drewnianych drzwi wewnętrznych wejściowych CERBER systemu Pol-Skone do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881 z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich

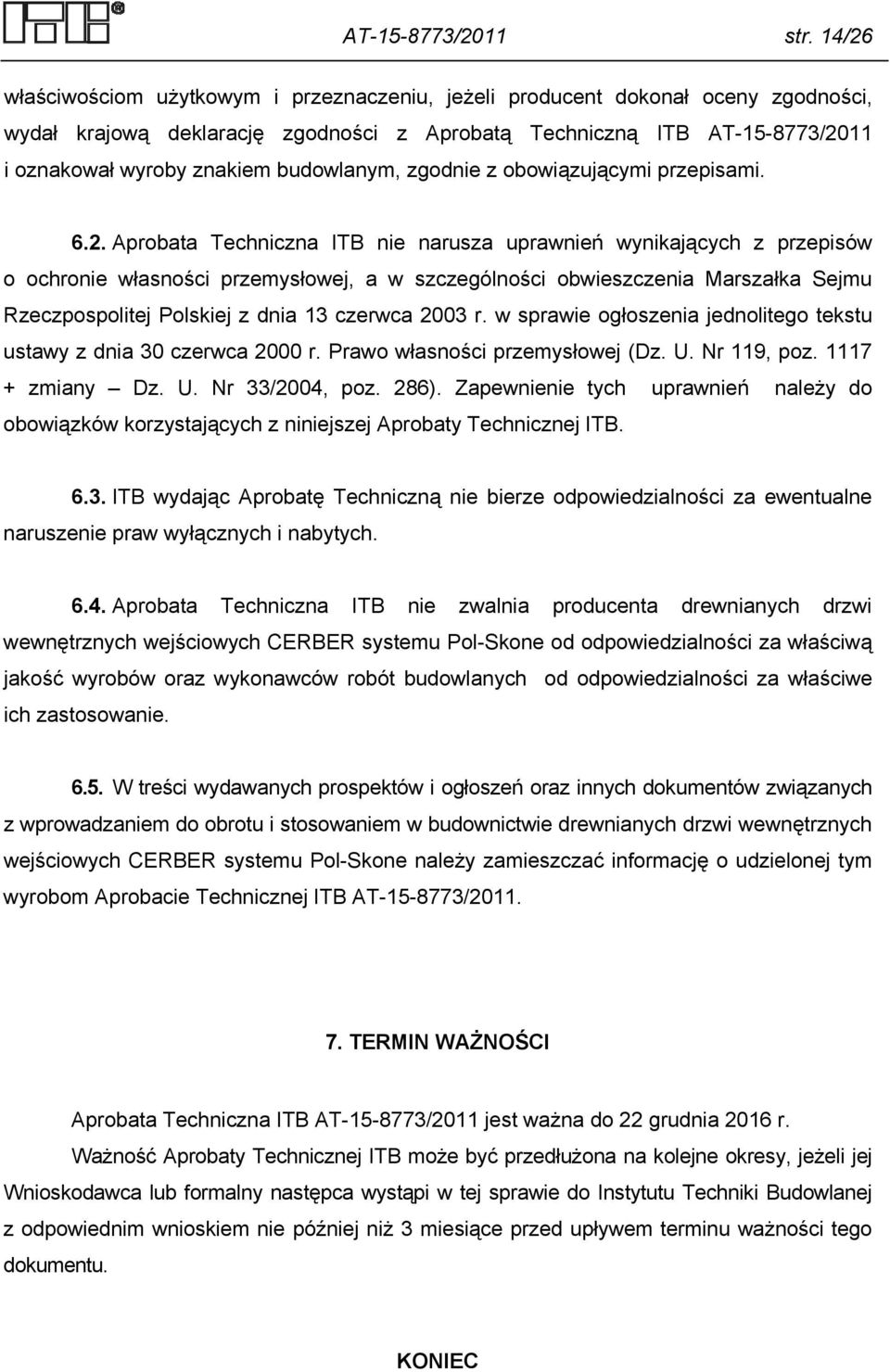

16 AT /2011 str. 14/26 właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2011 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz zmiany Dz. U. Nr 33/2004, poz. 286). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta drewnianych drzwi wewnętrznych wejściowych CERBER systemu Pol-Skone od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie drewnianych drzwi wewnętrznych wejściowych CERBER systemu Pol-Skone należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2011 jest ważna do 22 grudnia 2016 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC

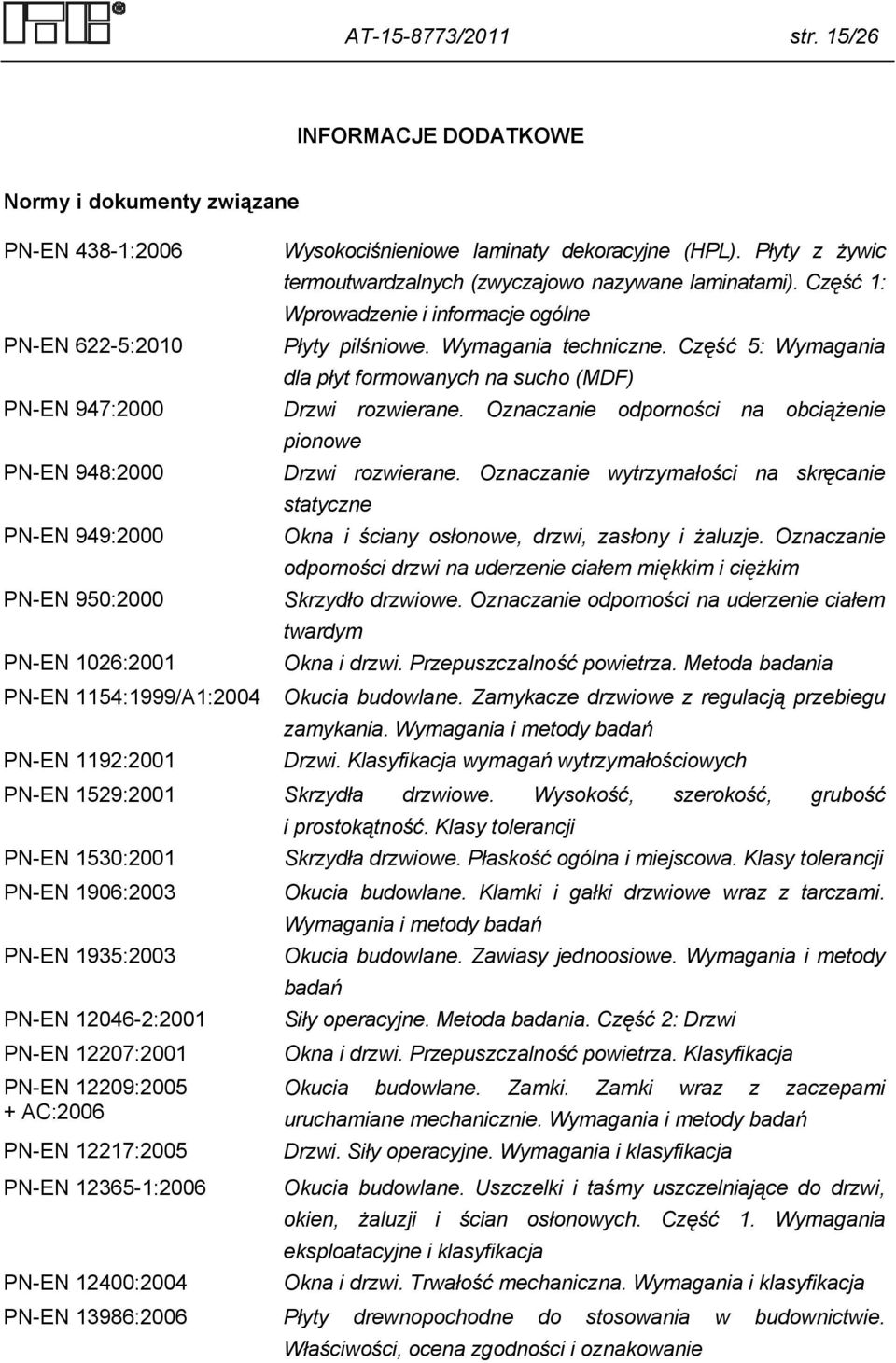

17 AT /2011 str. 15/26 INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 438-1:2006 Wysokociśnieniowe laminaty dekoracyjne (HPL). Płyty z żywic termoutwardzalnych (zwyczajowo nazywane laminatami). Część 1: Wprowadzenie i informacje ogólne PN-EN 622-5:2010 Płyty pilśniowe. Wymagania techniczne. Część 5: Wymagania dla płyt formowanych na sucho (MDF) PN-EN 947:2000 Drzwi rozwierane. Oznaczanie odporności na obciążenie pionowe PN-EN 948:2000 Drzwi rozwierane. Oznaczanie wytrzymałości na skręcanie statyczne PN-EN 949:2000 Okna i ściany osłonowe, drzwi, zasłony i żaluzje. Oznaczanie odporności drzwi na uderzenie ciałem miękkim i ciężkim PN-EN 950:2000 Skrzydło drzwiowe. Oznaczanie odporności na uderzenie ciałem twardym PN-EN 1026:2001 Okna i drzwi. Przepuszczalność powietrza. Metoda badania PN-EN 1154:1999/A1:2004 Okucia budowlane. Zamykacze drzwiowe z regulacją przebiegu zamykania. Wymagania i metody badań PN-EN 1192:2001 Drzwi. Klasyfikacja wymagań wytrzymałościowych PN-EN 1529:2001 Skrzydła drzwiowe. Wysokość, szerokość, grubość i prostokątność. Klasy tolerancji PN-EN 1530:2001 Skrzydła drzwiowe. Płaskość ogólna i miejscowa. Klasy tolerancji PN-EN 1906:2003 Okucia budowlane. Klamki i gałki drzwiowe wraz z tarczami. Wymagania i metody badań PN-EN 1935:2003 Okucia budowlane. Zawiasy jednoosiowe. Wymagania i metody badań PN-EN :2001 Siły operacyjne. Metoda badania. Część 2: Drzwi PN-EN 12207:2001 Okna i drzwi. Przepuszczalność powietrza. Klasyfikacja PN-EN 12209:2005 Okucia budowlane. Zamki. Zamki wraz z zaczepami + AC:2006 uruchamiane mechanicznie. Wymagania i metody badań PN-EN 12217:2005 Drzwi. Siły operacyjne. Wymagania i klasyfikacja PN-EN :2006 Okucia budowlane. Uszczelki i taśmy uszczelniające do drzwi, okien, żaluzji i ścian osłonowych. Część 1. Wymagania eksploatacyjne i klasyfikacja PN-EN 12400:2004 Okna i drzwi. Trwałość mechaniczna. Wymagania i klasyfikacja PN-EN 13986:2006 Płyty drewnopochodne do stosowania w budownictwie. Właściwości, ocena zgodności i oznakowanie

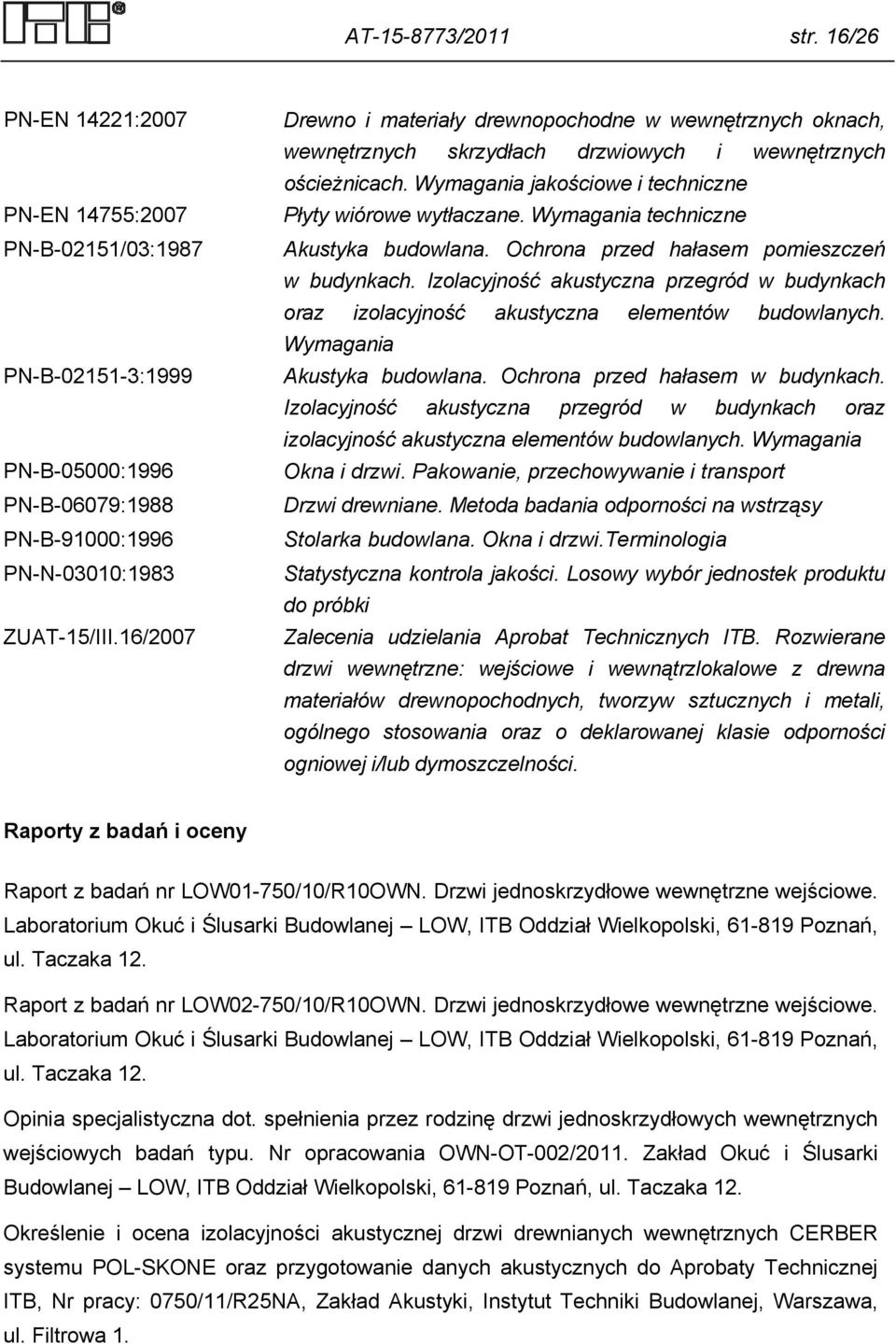

18 AT /2011 str. 16/26 PN-EN 14221:2007 PN-EN 14755:2007 PN-B-02151/03:1987 PN-B :1999 PN-B-05000:1996 PN-B-06079:1988 PN-B-91000:1996 PN-N-03010:1983 ZUAT-15/III.16/2007 Drewno i materiały drewnopochodne w wewnętrznych oknach, wewnętrznych skrzydłach drzwiowych i wewnętrznych ościeżnicach. Wymagania jakościowe i techniczne Płyty wiórowe wytłaczane. Wymagania techniczne Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania Akustyka budowlana. Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania Okna i drzwi. Pakowanie, przechowywanie i transport Drzwi drewniane. Metoda badania odporności na wstrząsy Stolarka budowlana. Okna i drzwi.terminologia Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbki Zalecenia udzielania Aprobat Technicznych ITB. Rozwierane drzwi wewnętrzne: wejściowe i wewnątrzlokalowe z drewna materiałów drewnopochodnych, tworzyw sztucznych i metali, ogólnego stosowania oraz o deklarowanej klasie odporności ogniowej i/lub dymoszczelności. Raporty z badań i oceny Raport z badań nr LOW01-750/10/R10OWN. Drzwi jednoskrzydłowe wewnętrzne wejściowe. Laboratorium Okuć i Ślusarki Budowlanej LOW, ITB Oddział Wielkopolski, Poznań, ul. Taczaka 12. Raport z badań nr LOW02-750/10/R10OWN. Drzwi jednoskrzydłowe wewnętrzne wejściowe. Laboratorium Okuć i Ślusarki Budowlanej LOW, ITB Oddział Wielkopolski, Poznań, ul. Taczaka 12. Opinia specjalistyczna dot. spełnienia przez rodzinę drzwi jednoskrzydłowych wewnętrznych wejściowych badań typu. Nr opracowania OWN-OT-002/2011. Zakład Okuć i Ślusarki Budowlanej LOW, ITB Oddział Wielkopolski, Poznań, ul. Taczaka 12. Określenie i ocena izolacyjności akustycznej drzwi drewnianych wewnętrznych CERBER systemu POL-SKONE oraz przygotowanie danych akustycznych do Aprobaty Technicznej ITB, Nr pracy: 0750/11/R25NA, Zakład Akustyki, Instytut Techniki Budowlanej, Warszawa, ul. Filtrowa 1.

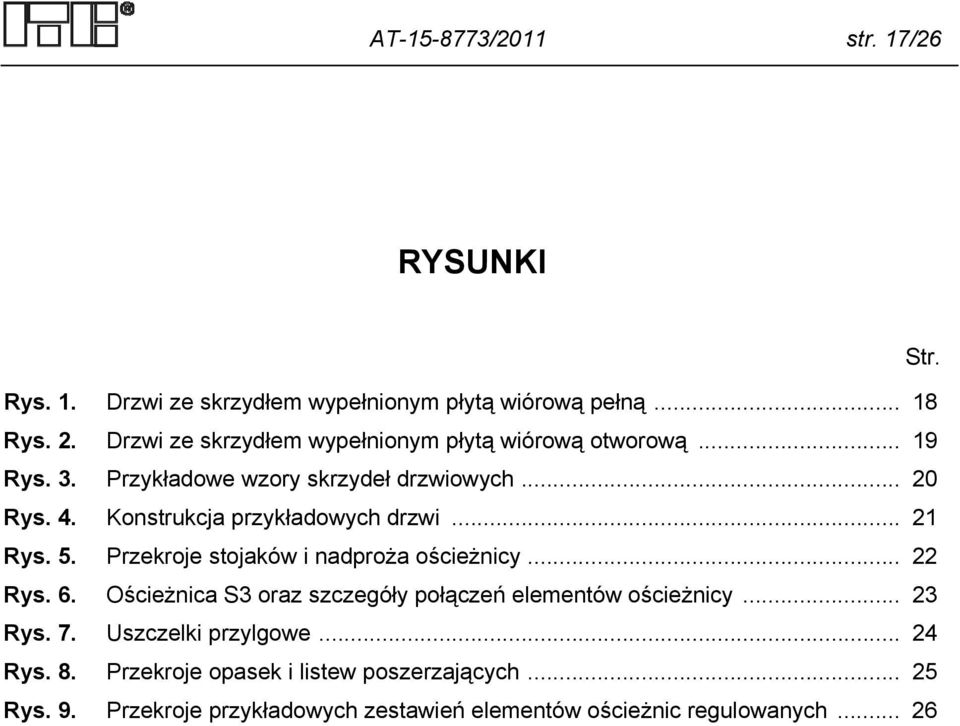

19 AT /2011 str. 17/26 RYSUNKI Str. Rys. 1. Drzwi ze skrzydłem wypełnionym płytą wiórową pełną Rys. 2. Drzwi ze skrzydłem wypełnionym płytą wiórową otworową Rys. 3. Przykładowe wzory skrzydeł drzwiowych Rys. 4. Konstrukcja przykładowych drzwi Rys. 5. Przekroje stojaków i nadproża ościeżnicy Rys. 6. Ościeżnica S3 oraz szczegóły połączeń elementów ościeżnicy Rys. 7. Uszczelki przylgowe Rys. 8. Przekroje opasek i listew poszerzających Rys. 9. Przekroje przykładowych zestawień elementów ościeżnic regulowanych... 26

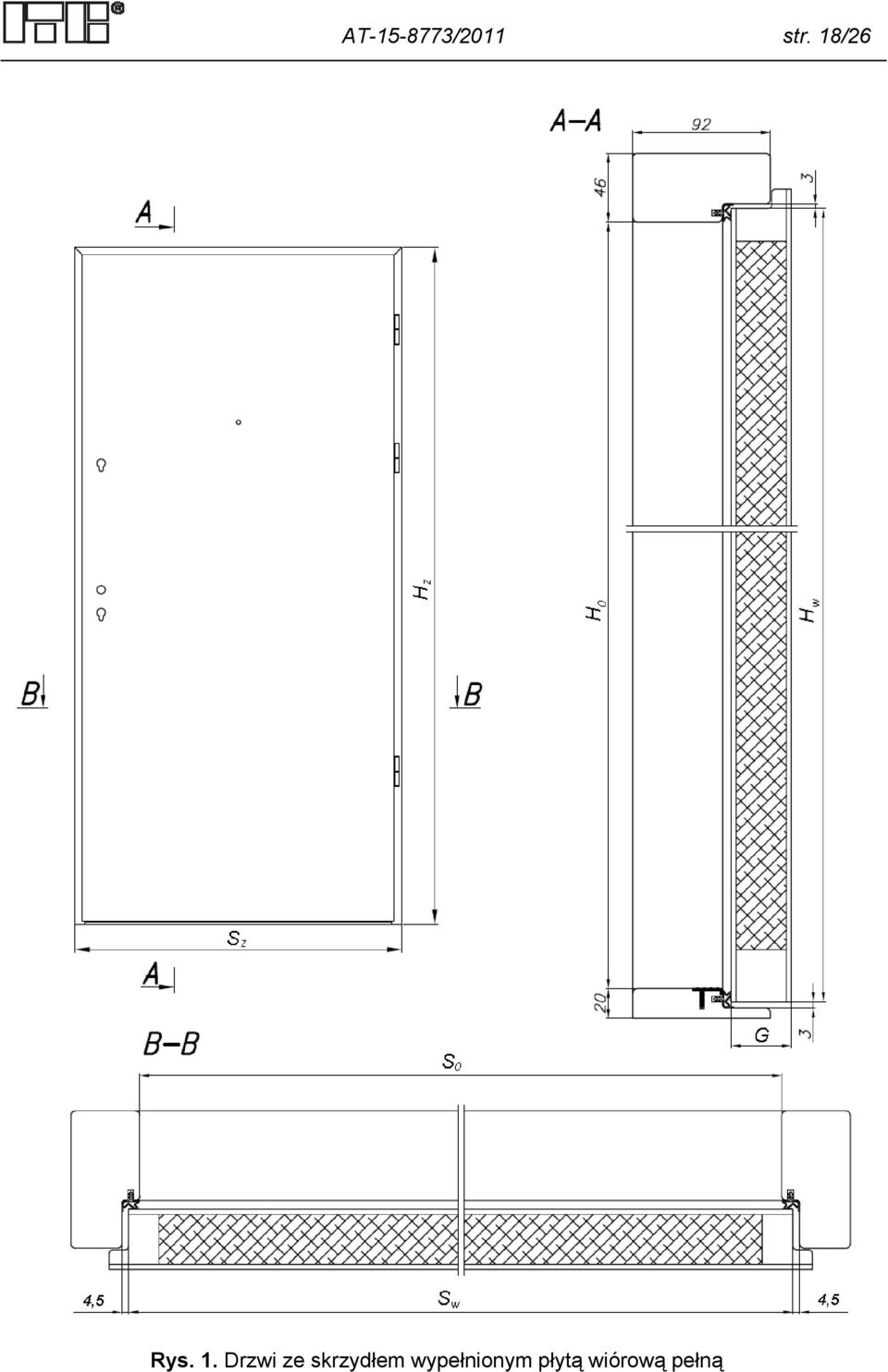

20 AT /2011 str. 18/26 Rys. 1. Drzwi ze skrzydłem wypełnionym płytą wiórową pełną
