System Zdalnego Monitorowania

Transkrypt

1 ROZDZIAŁ 5 System Zdalnego Monitorowania System jest dostarczany wraz z trzema aplikacjami do zdalnego monitorowania. Są to: Remote View System IP Multicast System Center System Remote View Remote View jest używany do zdalnego monitorowania obrazu wideo z głównego systemu, poprzez modem lub TCP/IP. Każdy Remote View jest ograniczony do tylko jednego loginu w czasie. Można otworzyć wiele Remote View na jednej maszynie i każdą zalogować do osobnego systemu. Ustawienie Remote View Oprogramowanie Remote View jest dołączone do systemowego CD-ROM Systemu GV. Aplikację instaluje się na PC wyposażonym w modem lub dostęp przez TCP/IP. Instalacja jest opisana w części 1.2 Instalacji Oprogramowania. Wymagania sprzętowe: System Operacyjny Windows 2000, XP, 2003 Server Procesor Pentium 500 (minimum) Pamięć 128MB RAM HDD 20GB (minimum) VGA NVIDIA GeForce II 32MB, rozdzielczość 800x600 (minimum) Sieć TCP/IP, Modem Dial-up Zestawianie połączenia Remote View można połączyć na dwa sposoby. Dla połączenia modemowego: 1. Upewnij się, że modemy PC i serwera są już zainstalowane. System współpracuje tylko z zewnętrznymi modemami. Strona 103

2 2. Kliknij przycisk Network (Sieć) na głównym ekranie i włącz Modem Server z menu. 3. Włącz Preferences (Właściwości) i wybierz Configure Modem (Konfiguracja Modemu). Wybierz sieć z menu rozwijanego. 4. Kliknij Connect (Połącz) a nastepnie wybierz Dial-Modem (Połączenie modemowe). Pojawi sie okienko dialogowe, jak poniżej: Rysunek 5-1: Zestawienie połączenia do Systemu GV za pomocą modemu. 5. W polu Phone Dial (Numer telefonu) należy wpisać numer telefonu. 6. Wpisz identyfikator (user ID) i hasło (password) a następnie Make Call (Zadzwoń). Aby zestawić połączenie za pośrednictwem TCP/IP: 1. Sprawdź, czy klient PC i Serwer posiadają dostęp do sieci TCP/IP. 2. Włącz Network (Sieć) na głównym ekranie a następnie TCP/IP Server z menu. 3. Kliknij Connect (Połącz) na karcie Remote View i wybierz Internet/Intranet_TCP/IP, pojawi się wówczas okno: Strona 104

3 4. W polu na adres IP (IP Address) podaj adres lub nazwę domeny systemu z którym chcesz się połączyć. W polu tym program zapamiętuje do 10 ostatnio podanych adresów. 5. W polu Port wpisz numer portu. Jeśli nie jesteś pewny co należy wpisać, zaleca się pozostawienie tego pola z ustawieniami domyślnymi. 6. Wpisz identyfikator użytkownika (user ID) oraz hasło (Password) a nastepnie przycisk Login. To powinno zakończyć procedurę logowania, na ekranie pojawi się okno, jak poniżej: Strona 105

4 Funkcje menu: Przycisk Opis Connect (Połącz) Kliknij, aby wybrać rodzaj połączenia (modem lub TCP/IP) My Favorite (Ulubione) Kliknij, aby dodać do Ulubionych. Stop Kliknij, aby zakończyć połączenie sieciowe. Zoom In Kliknij, aby powiększyć wideo Zoom Out Kliknij, aby pomniejszyć wideo Lock (Zablokuj) Kliknij, aby zablokować wybraną kamerę Preferences Kliknij, aby wywołać okno z ustawieniami właściwości (Właściwości) Praca z Ulubionymi Ulubione używane są do szybkiego dostępu do zdefiniowanych uprzednio ustawień do połączeń w systemie. Aby dodać połączenie do Ulubionych: 1. Wybierz, My Favorite (Ulubione) z menu. 2. Wybierz Add to My Favorite (Dodaj do Ulubionych) spowoduje to wywołanie okna dialogowego do ustawienia połączenia. 3. Podaj właściwe informacje i nazwij nowe połączenie. Po tym, kliknij OK. Aby edytować My Favorite (Ulubione): 1. Aby zmienić informacje w Ulubionych (My Favorite), kliknij przycisk My Favorite (Ulubione). 2. Wybierz Edit My Favorite (Edytuj Ulubione) z menu. 3. Wybierz połączenie, które chcesz edytować. Strona 106

5 Przejdź do Ulubionych: Jak tylko połączenie jest dodane, jest wylistowane w menu. Kliknij w połączenie z menu, aby zalogować się do Systemu. Funkcja Zoom Kamery Kliknij Zoom In i Zoom Out aby zwiększyć lub pomniejszyć obraz z kamery. Metoda postępowania jest następująca: 1. Kliknij na obraz z kamery, który chcesz zmienić. 2. Kliknij Lock (Zablokuj) aby zablokować widok z kamery. 3. Kliknij Zoom In lub Zoom Out a następnie kliknij na zablokowanej kamerze. Używanie Funkcji Ekranowych Wszystkie nagrania są wyświetlane na ekranie w oknach, tak jak pokazano na rysunku: Camera Description Rec Button Play/Save Camera Lock Strona 107

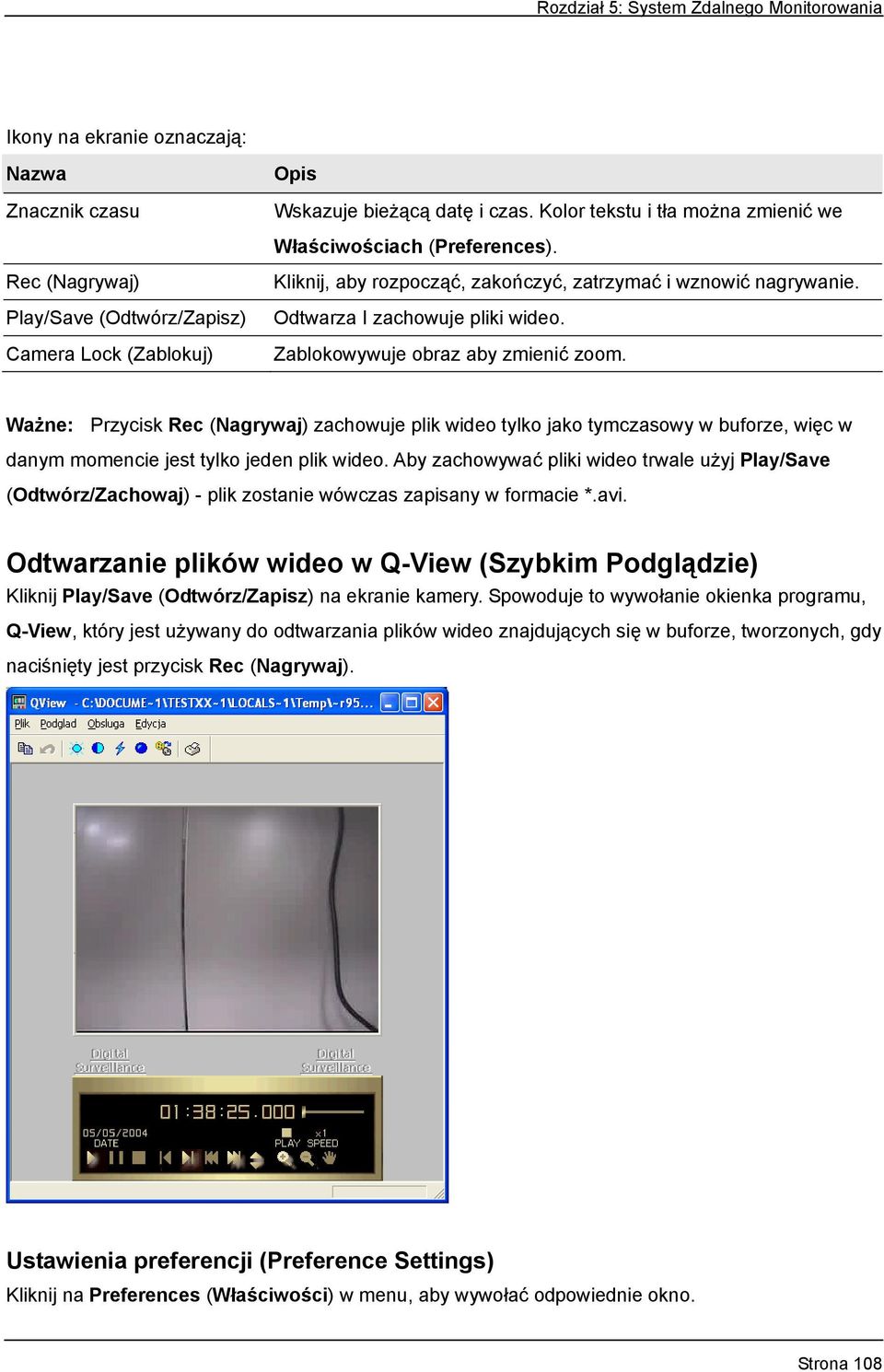

6 Ikony na ekranie oznaczają: Nazwa Znacznik czasu Opis Wskazuje bieżącą datę i czas. Kolor tekstu i tła można zmienić we Właściwościach (Preferences). Rec (Nagrywaj) Play/Save (Odtwórz/Zapisz) Camera Lock (Zablokuj) Kliknij, aby rozpocząć, zakończyć, zatrzymać i wznowić nagrywanie. Odtwarza I zachowuje pliki wideo. Zablokowywuje obraz aby zmienić zoom. Ważne: Przycisk Rec (Nagrywaj) zachowuje plik wideo tylko jako tymczasowy w buforze, więc w danym momencie jest tylko jeden plik wideo. Aby zachowywać pliki wideo trwale użyj Play/Save (Odtwórz/Zachowaj) - plik zostanie wówczas zapisany w formacie *.avi. Odtwarzanie plików wideo w Q-View (Szybkim Podglądzie) Kliknij Play/Save (Odtwórz/Zapisz) na ekranie kamery. Spowoduje to wywołanie okienka programu, Q-View, który jest używany do odtwarzania plików wideo znajdujących się w buforze, tworzonych, gdy naciśnięty jest przycisk Rec (Nagrywaj). Ustawienia preferencji (Preference Settings) Kliknij na Preferences (Właściwości) w menu, aby wywołać odpowiednie okno. Strona 108

7 Na zakładce Connection (Połączenie) dostępne są opcje: [Login Setup (Ustawienia Logowania)] Wprowadź nazwę użytkownika i hasło dla aplikacji Remote View. [Image Quality (Jakość Obrazu)] Określ współczynnik kompresji wideo. Niższa liczba oznacza większą kompresję, mniejszy rozmiar pliku, ale kosztem jakości obrazu. Na zakładce General (Ustawienia ogólne) dostępne są opcje: [Text Display (Wyświetlanie tekstu)] Ustawienia kolorów tekstu dla kamery oraz koloru tła. 3 opcje są dostępne dla ustawień: Transparent (Przeźroczyste) -sam tekst bez tła, Opaque (Normalne) -tekst i tło oraz Invisible (Niewidzialne) bez tekstu i bez tła [Tymczasowy Bufor Nagrywania] Określa folder tymczasowych plików wideo. Strona 109

8 Sterowanie PTZ i urządzeniami Wejścia / Wyjścia Jeśli są zainstalowane urządzenia PTZ lub We/Wy (I/O) w Systemie GV, istnieje możliwość kontrolowania tych urządzeń poprzez TCP/IP lub połączenie modemowe. Aby korzystać ze zdalnego sterowania PTZ: Wybierz Podgląd (View), urządzenie PTZ (PTZ Device) z menu kontrolnego. Za pomocą przycisków wybierz kamerę, którą chcesz sterować. Panel kontrolny może się różnić wyglądem od prezentowanego tutaj, zależnie od modelu. PTZ select button Direction control button Zoom Focus Auto Focus Auto Pan PTZ speed select ID address select Aby korzystać ze zdalnej kontroli modułu We/Wy (Remote I/O control): Zaznacz [Podgląd] [Moduł We/Wy] a pojawi się panel kontrolny modułu We/Wy. Aplikacja Zdalnego Podglądu (Remote View) umożliwia użytkownikowi kontrolowanie tylko urządzenia podłączone na wyjście modułu. Po przyciśnięciu ikony danego wyjścia, na wyjście modułu zostanie wysłany sygnał. W razie problemów lub niejasności zawsze możecie Państwo zadzwonić do Centrum Serwisowego GV, tel lub odwiedzić strony internetowe Strona 110

9 Podgląd Pełnoekranowy Przyciśnij przyciski [Połącz], po czym zaznacz opcję [Tryb Pełnego Ekranu]. Tryb Pełnego Ekranu umożliwia podgląd obrazu z kamer w większych polach. Dla trybu Pełnego Ekranu dostępne są cztery przyciski funkcyjne, umieszczone po prawej stronie ekranu, które umożliwiają dostęp do kilku podstawowych funkcji sytemu. Start Monitor Stop Monitor Preferences View Log Date Time HDD Space Strona 111

10 IP Multicast Dzięki zastosowaniu IP Multicast monitoruje się pracę kilku systemów GV w sieci LAN. IP Multicast pozwala na przyłączenie do 10 systemów GV. Po włączeniu Live X, IP Multicast automatycznie łączy się z głównym systemem w sieci LAN. Strona 112

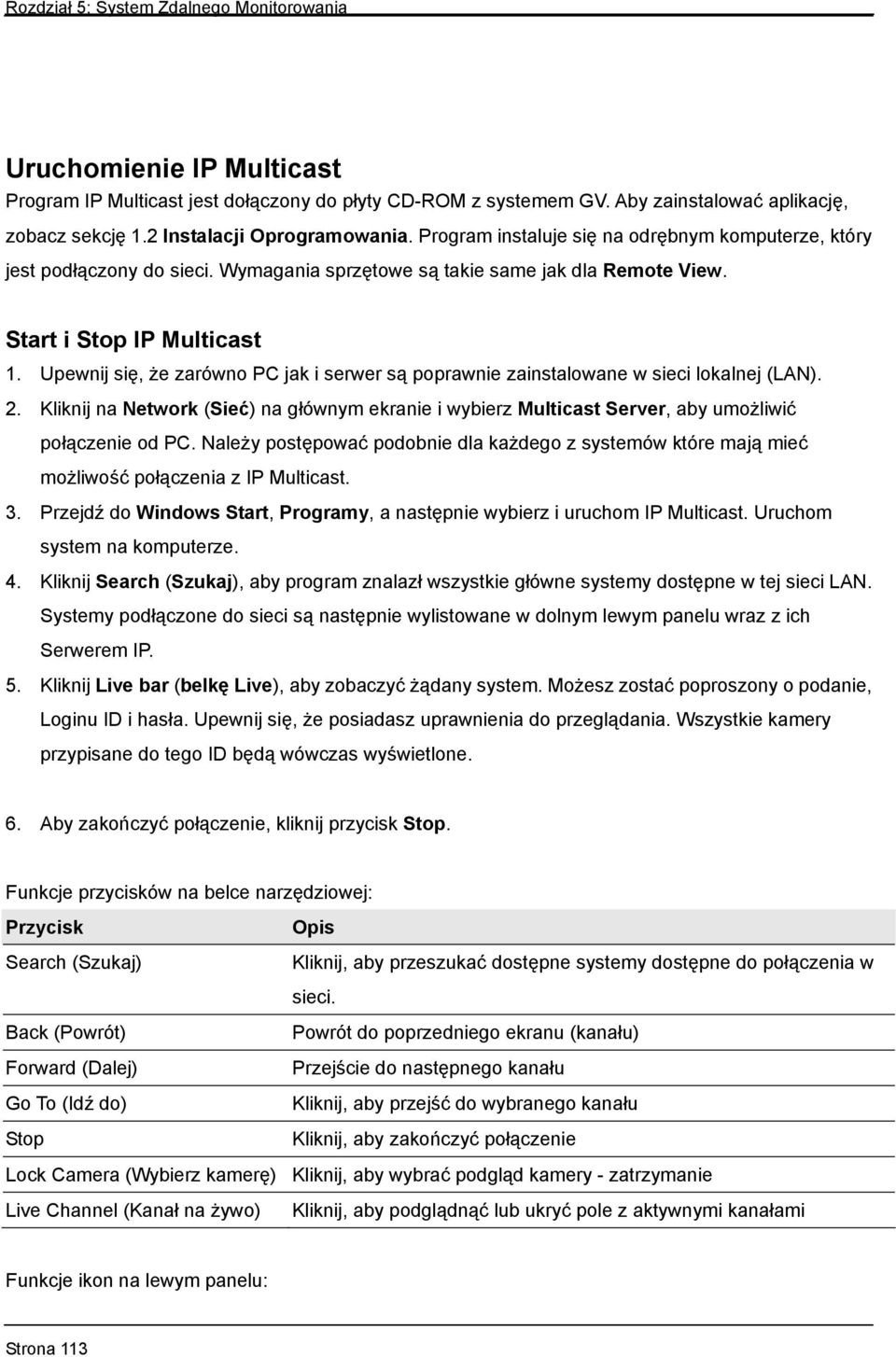

11 Uruchomienie IP Multicast Program IP Multicast jest dołączony do płyty CD-ROM z systemem GV. Aby zainstalować aplikację, zobacz sekcję 1.2 Instalacji Oprogramowania. Program instaluje się na odrębnym komputerze, który jest podłączony do sieci. Wymagania sprzętowe są takie same jak dla Remote View. Start i Stop IP Multicast 1. Upewnij się, że zarówno PC jak i serwer są poprawnie zainstalowane w sieci lokalnej (LAN). 2. Kliknij na Network (Sieć) na głównym ekranie i wybierz Multicast Server, aby umożliwić połączenie od PC. Należy postępować podobnie dla każdego z systemów które mają mieć możliwość połączenia z IP Multicast. 3. Przejdź do Windows Start, Programy, a następnie wybierz i uruchom IP Multicast. Uruchom system na komputerze. 4. Kliknij Search (Szukaj), aby program znalazł wszystkie główne systemy dostępne w tej sieci LAN. Systemy podłączone do sieci są następnie wylistowane w dolnym lewym panelu wraz z ich Serwerem IP. 5. Kliknij Live bar (belkę Live), aby zobaczyć żądany system. Możesz zostać poproszony o podanie, Loginu ID i hasła. Upewnij się, że posiadasz uprawnienia do przeglądania. Wszystkie kamery przypisane do tego ID będą wówczas wyświetlone. 6. Aby zakończyć połączenie, kliknij przycisk Stop. Funkcje przycisków na belce narzędziowej: Przycisk Search (Szukaj) Opis Kliknij, aby przeszukać dostępne systemy dostępne do połączenia w sieci. Back (Powrót) Forward (Dalej) Go To (Idź do) Stop Powrót do poprzedniego ekranu (kanału) Przejście do następnego kanału Kliknij, aby przejść do wybranego kanału Kliknij, aby zakończyć połączenie Lock Camera (Wybierz kamerę) Kliknij, aby wybrać podgląd kamery - zatrzymanie Live Channel (Kanał na żywo) Kliknij, aby podglądnąć lub ukryć pole z aktywnymi kanałami Funkcje ikon na lewym panelu: Strona 113

12 Przycisk Live x Flaga Opis Kliknij, aby wybrać dostępne kamery w wybranym systemie Zielona flaga oznacza podłączony system, czerwona oznacza system rozłączony Pozostałe funkcje IP Multicast są podobne jak w Remote View. Szczegóły działania funkcji znajdują się w sekcji Odtwarzanie z Funkcjami Podglądu Ekranu, w Ustawienia Właściwości w sekcji opisującej okno dialogowe Właściwości (Preferences), w Podglądzie Pełnoekranowym dla funkcji dostępnych dla trybu pełnego ekranu. Pliki wideo są również odtwarzane w Q-View. Uwaga: System IP Multicast buforuje pliki w tymczasowym buforze nagrywania. Bufor ten może przetrzymywać w danej chwili tylko jeden plik. Jeżeli będziesz próbował nagrać drugi plik, pojawi się następujące okno dialogowe. Informuje ono, że pierwszy plik nie został jeszcze zapisany. Jeżeli przyciśniesz [Kontynuuj], plik pierwszy zostanie nadpisany przez plik drugi. Jeżeli chcesz zapisać plik pierwszy, przyciśnij [Odtwarzaj/Zapisz], dalej wybierz [Zapisz], aby zapisać dane zdarzenie jako plik AVI. Centrum Centrum można uważać za centralną jednostkę monitorującą dla Systemu GV. Dzięki temu możesz automatycznie otrzymywać obraz wideo lub klipy z wielu systemów GV lub z różnych miejsc kiedy tylko nastąpi naruszenie w chronionym przez System obszarze. Czas połączenia jest mniejszy niż 1 sekunda w przypadku Intranetu. Uruchomienie Centrum Oprogramowanie Centrum jest dostarczane na płycie CD-ROM z Systemem GV. Opis Setupa tej aplikacji znajduje się w sekcji 1.2 Instalacji Oprogramowania. Aplikację instaluje się na komputerze Strona 114

13 klienta, który jest podłączony do sieci LAN. Wymagania sprzętowe są takie same jak dla Remote View. Ustawienia systemu Center dotyczą zarówno systemu Center na zdalnym komputerze, jak i systemu GV. Systemy GV są traktowane jako użytkownicy korzystający z usług monitoringu Center. Oznacza to konieczność ustawienia konta użytkownika zanim Twój System GV zacznie wysyłać obrazy lub wideo do Center. Start i Zatrzymanie Centrum Uruchomienie programu Centrum można dokonać na dowolnym komputerze, gdzie został zainstalowany. Po włączeniu, pojawi się ekran jak na rysunku: W razie problemów lub niejasności zawsze możecie Państwo zadzwonić do Centrum Serwisowego GV, tel lub odwiedzić strony internetowe Strona 115

14 Funkcje przycisków na belce narzędziowej: Przycisk Opis View Window (Pokaż Wybierz pomiędzy [Single Location] (Pojedyncza lokalizacja) lub [Tile Okno) Horizontally] (Elementy horyzontalnie). Pojedyncza lokalizacja spowoduje wyświetlenie tylko jednej lokalizacji, podczas gdy Elementy horyzontalnie wyświetli wiele Systemów GV jednocześnie. Customer Pozwala na dodanie lub usunięcie konta użytkownika (Użytkownik) Browse Log (Przeglądaj Pozwala na przeglądanie zachowanych plików (nagranych zdarzeń) pliki) Location (Położenie) Kliknij, aby pokazać lub ukryć Listę Lokalizacji. Event List (Lista Kliknij, aby pokazać lub ukryć Listę zdarzeń zdarzeń) Next Center IP Wyświetla adresy IP innych lokalizacji (Następny IP dla Center) Lista lokalizacji (Localization) Znajduje się w lewej części ekranu Center. Na tej liście znajduje się kilka pasków wyboru, które pozwalają na podłączanie do różnych Systemów GV, a które są połączone z Center. Jeśli Center obsługuje 10 systemów GV, wszystkie one będą widoczne na pasku wyboru. Lista zdarzeń (Event List) Lista zdarzeń jest umiejscowiona poniżej okna podglądu z kamer. Na liście tej wyświetlana jest historia zaistniałych zdarzeń (połączeń do systemu Center) Znajduje się tam 6 pól, które oznaczają: Nr.: Ukazuje kolejność logowania systemów GV do aplikacji Center. Lokalizacja: Ukazuje nazwę zalogowanego systemu GV. Nazwa kamery: Ukazuje nazwę kamery. Data: Ukazuje datę zalogowania się przez system GV do Center. Czas zalogowania: Ukazuje czas zalogowania do aplikacji Center. Czas wylogowania: Ukazuje czas wylogowania z aplikacji Center. Tworzenie Konta Abonenta (Create Subscriber Account) Kliknij na przycisk Customer (Użytkownik) z menu i wywołaj okno dialogowe: Strona 116

15 Kliknij Add (Dodaj) aby stworzyć nowego Użytkownika, wypełnić należy pola w okienku z danymi tego użytkownika. Naciśnięcie OK. spowoduje dodanie do listy. Ustawienia Właściwości (Preference Setting) Naciśnij Preference (Właściwości) z Menu i wybierz Preference Setting (Ustawienia Właściwości). Strona 117

16 [Text Color (Wyświetlanie tekstu)] Ustaw kolor opisu i tła. Są dostępne trzy ustawienia dla tej pozycji: Transparent Przeźroczyste -tylko tekst, bez tła, Opaque (Normalne) -tekst wraz z tłem oraz Invisible (Niewidzialny) -bez tekstu i tła. [Tymczasowy Bufor Nagrywania] Określa folder tymczasowych nagrań wideo. [Opcja Alarmowa] Pozwala określić opcje alarmu, w którym zostaniesz poinformowany że przesłano obraz do Centrum. Rozwijana lista wyboru zawiera 6 typów alarmów. Możesz poprzez naciśnięcie klawisza Play (Odtwarzaj) odsłuchać poszczególne alarmy. [Opcja nagrywania] Jeśli to pole jest aktywne wówczas Centrum automatycznie dokona nagrania obrazu, lub wideo z Systemów GV. [ Informacje o haśle Użytkownika] Włączenie tej opcji powoduje że wszystkie informacje będą zabezpieczone hasłem. Opcje Automatycznego Przeładowania Kliknij Właściwości z menu i wybierz Auto Reboot, pojawi się wówczas okienko z ustawieniami. Strona 118

17 Ta funkcja automatycznie przeładuje Centrum w ustalonym czasie. Pozostałe funkcje Centrum są takie same jak te opisane dla Remote View. W razie problemów lub niejasności zawsze możecie Państwo zadzwonić do Centrum Serwisowego GV, tel lub odwiedzić strony internetowe Strona 119

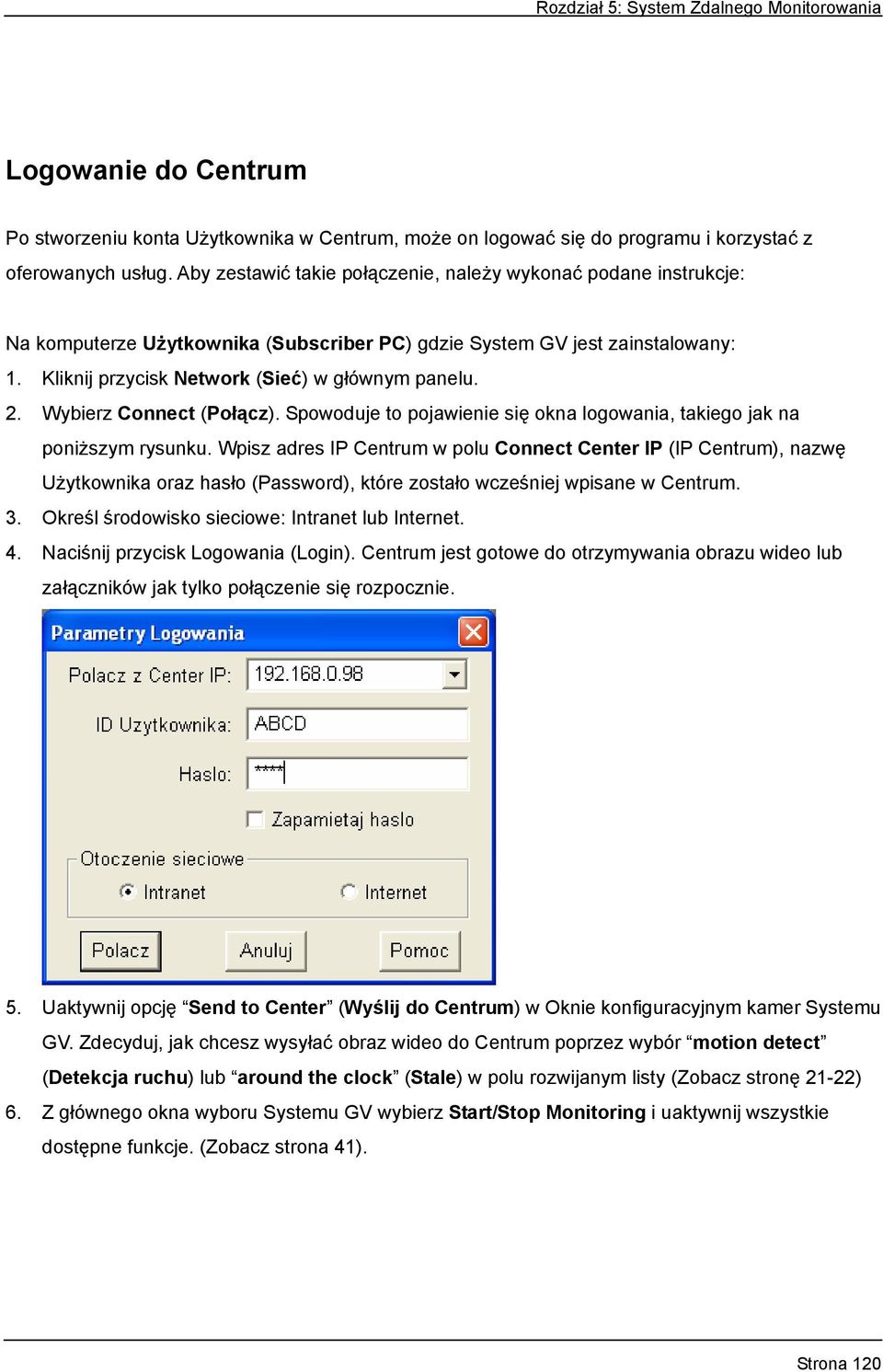

18 Logowanie do Centrum Po stworzeniu konta Użytkownika w Centrum, może on logować się do programu i korzystać z oferowanych usług. Aby zestawić takie połączenie, należy wykonać podane instrukcje: Na komputerze Użytkownika (Subscriber PC) gdzie System GV jest zainstalowany: 1. Kliknij przycisk Network (Sieć) w głównym panelu. 2. Wybierz Connect (Połącz). Spowoduje to pojawienie się okna logowania, takiego jak na poniższym rysunku. Wpisz adres IP Centrum w polu Connect Center IP (IP Centrum), nazwę Użytkownika oraz hasło (Password), które zostało wcześniej wpisane w Centrum. 3. Określ środowisko sieciowe: Intranet lub Internet. 4. Naciśnij przycisk Logowania (Login). Centrum jest gotowe do otrzymywania obrazu wideo lub załączników jak tylko połączenie się rozpocznie. 5. Uaktywnij opcję Send to Center (Wyślij do Centrum) w Oknie konfiguracyjnym kamer Systemu GV. Zdecyduj, jak chcesz wysyłać obraz wideo do Centrum poprzez wybór motion detect (Detekcja ruchu) lub around the clock (Stale) w polu rozwijanym listy (Zobacz stronę 21-22) 6. Z głównego okna wyboru Systemu GV wybierz Start/Stop Monitoring i uaktywnij wszystkie dostępne funkcje. (Zobacz strona 41). Strona 120

19 Jeśli wybrałeś opcję [Around-the-Clock] (Stale) zobaczysz obraz wideo, który będzie na bieżąco przesyłany do Twojego Centrum. Przy wyborze opcji Motion Detect (Detekcja ruchu), wówczas Centrum będzie otrzymywać nagrania tylko wtedy, gdy nastąpi rejestracja ruchu dokonana przez kamerę. W razie problemów lub niejasności zawsze możecie Państwo zadzwonić do Centrum Serwisowego GV, tel lub odwiedzić strony internetowe Strona 121
