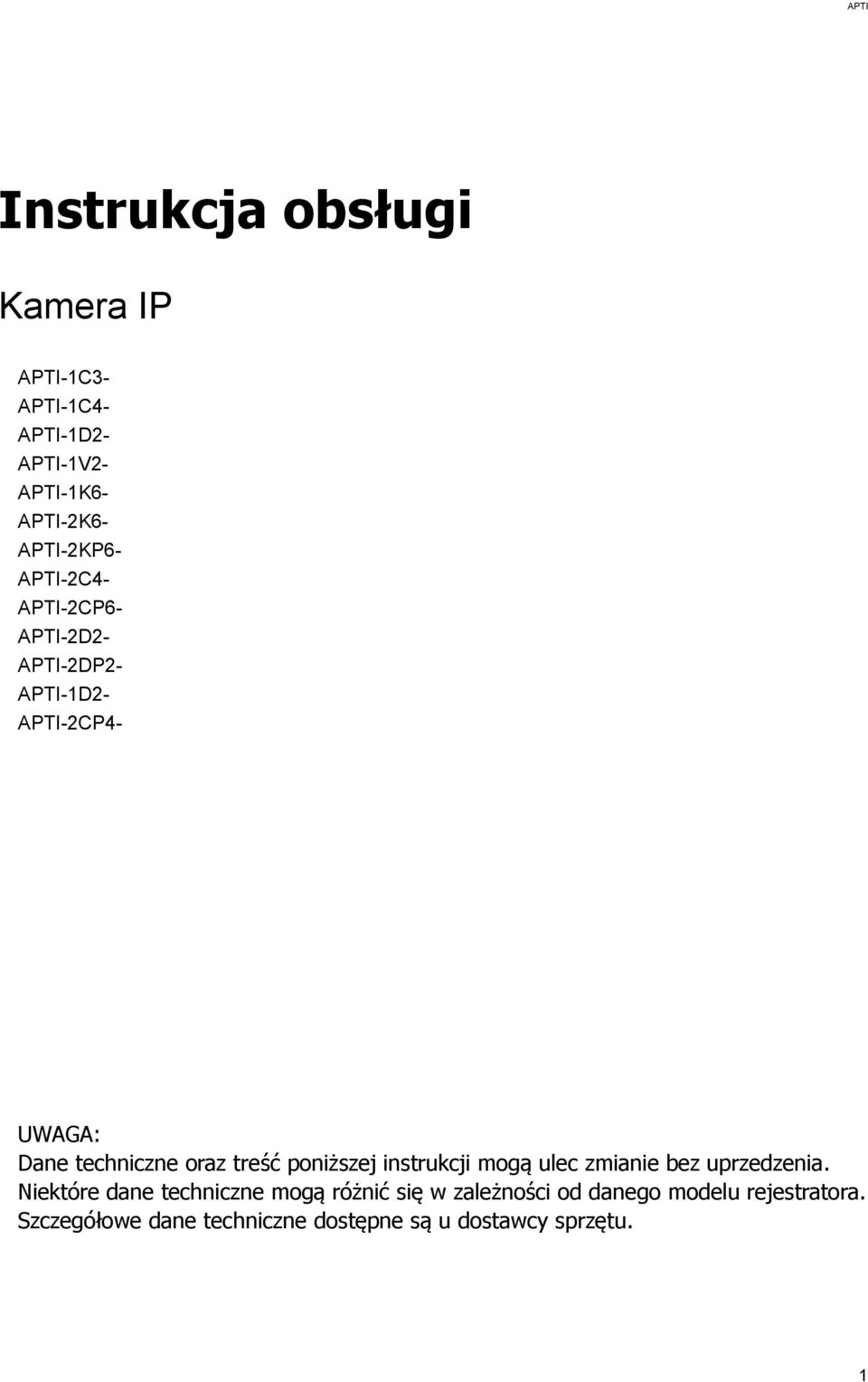

1 Instrukcja obsługi Kamera IP APTI-1C3- APTI-1C4- APTI-1D2- APTI-1V2- APTI-1K6- APTI-2K6- APTI-2KP6- APTI-2C4- APTI-2CP6- APTI-2D2- APTI-2DP2- APTI-1D2- APTI-2CP4- UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od danego modelu rejestratora. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu. 1

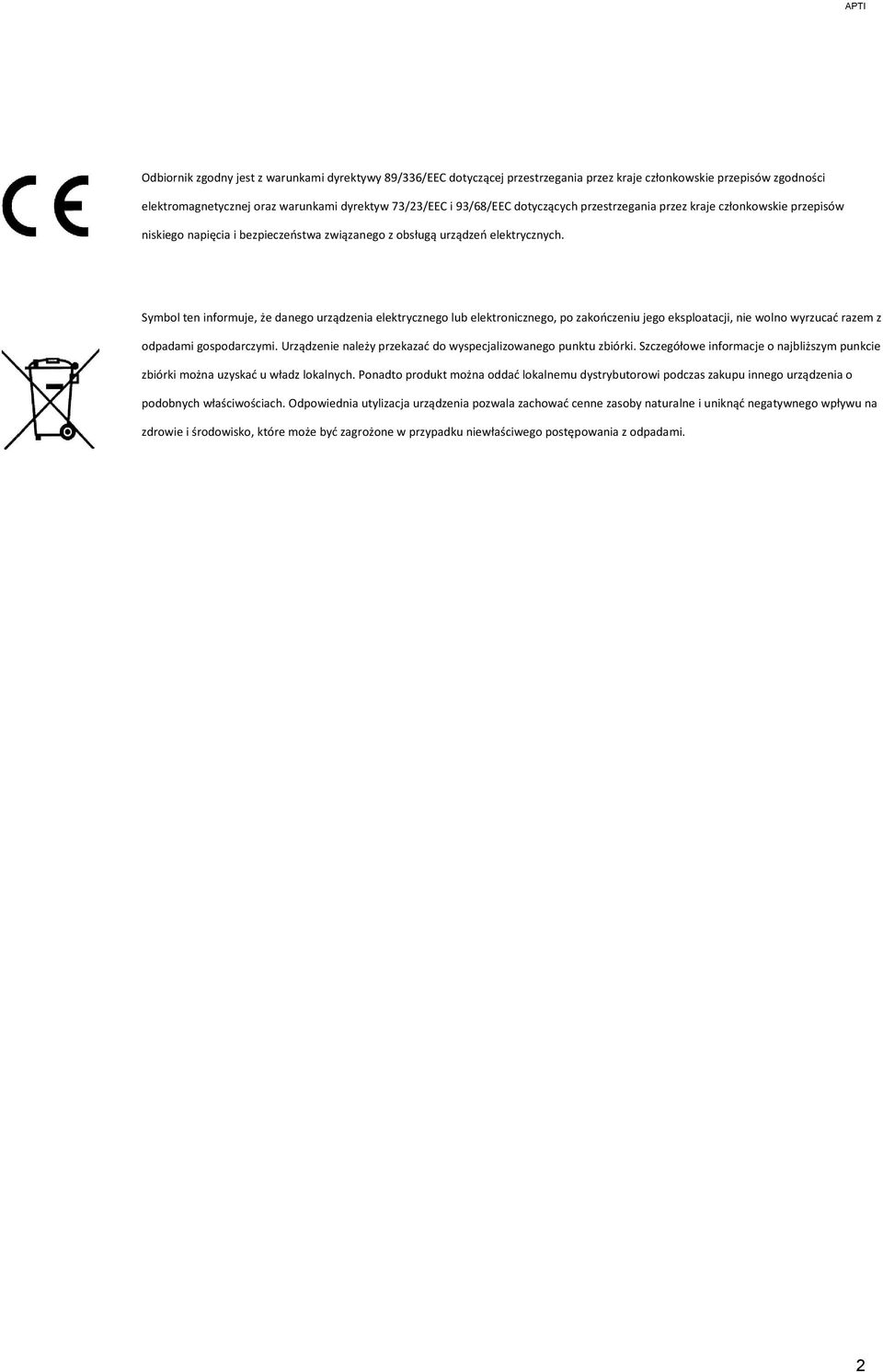

2 Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych. Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko, które może być zagrożone w przypadku niewłaściwego postępowania z odpadami. 2

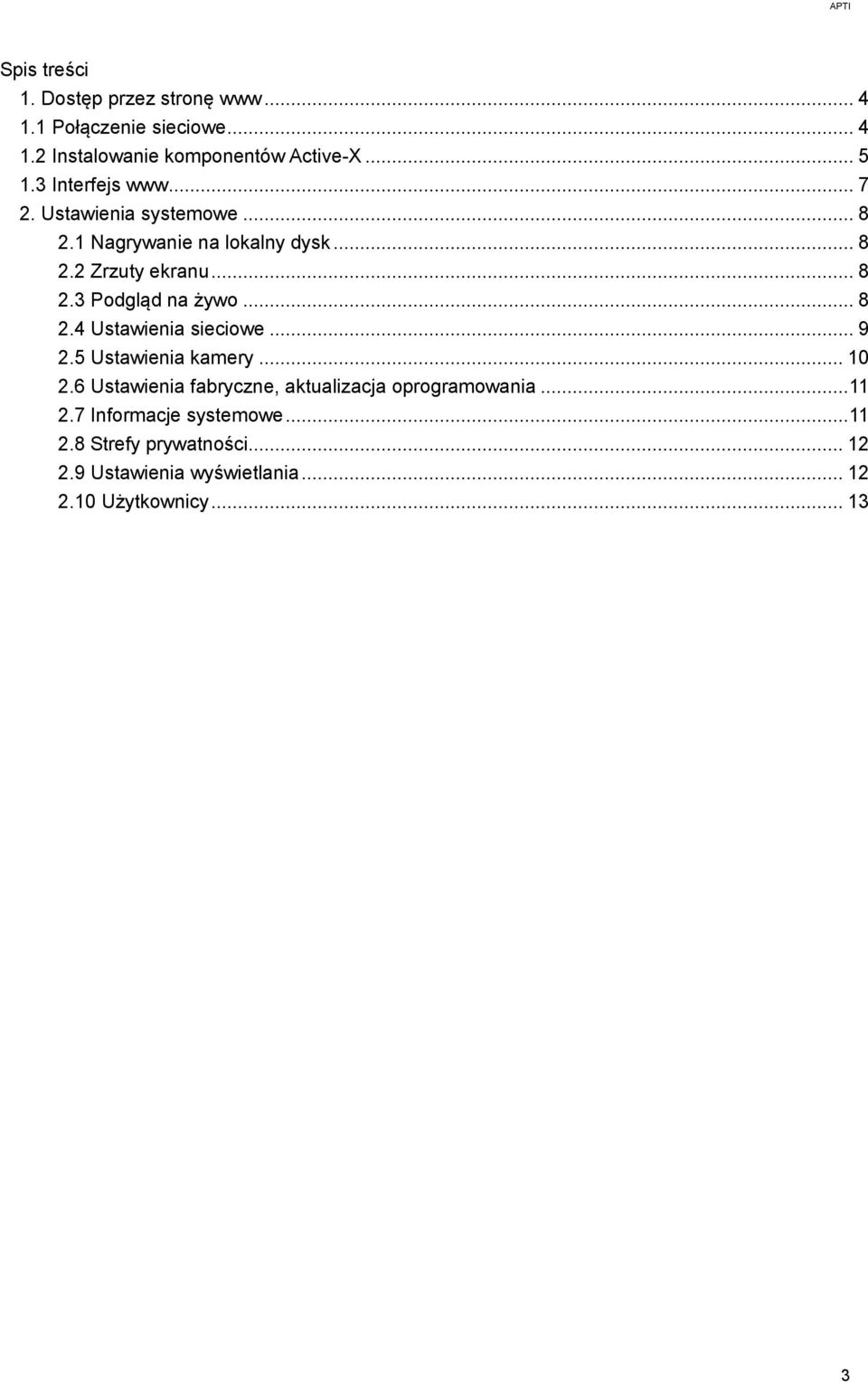

3 Spis treści 1. Dostęp przez stronę Połączenie sieciowe Instalowanie komponentów Active-X Interfejs Ustawienia systemowe Nagrywanie na lokalny dysk Zrzuty ekranu Podgląd na żywo Ustawienia sieciowe Ustawienia kamery Ustawienia fabryczne, aktualizacja oprogramowania Informacje systemowe Strefy prywatności Ustawienia wyświetlania Użytkownicy

4 1. Dostęp przez stronę www 1.1 Połączenie sieciowe Przed podłączeniem kamery do sieci należy skonfigurować sieć lub ustawienia sieciowe kamery. Domyślne dane logowania kamery: Adres IP: Użytkownik: admin Hasło: admin 4

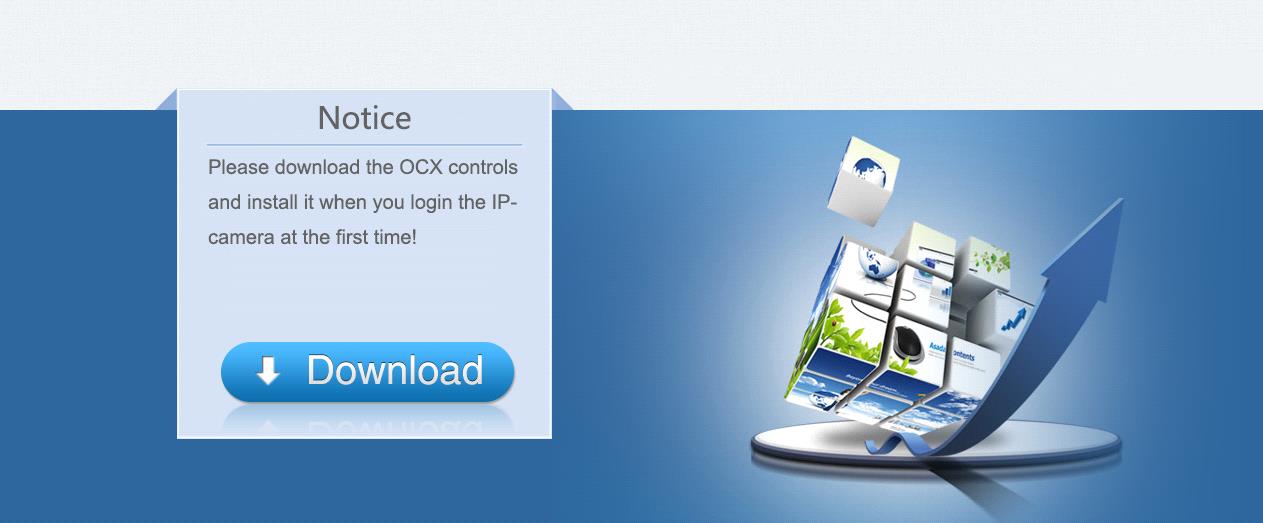

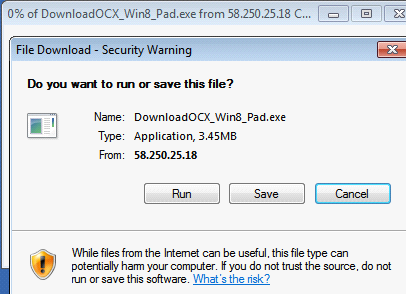

5 1.2 Instalowanie komponentów Active-X Po poprawny skonfigurowaniu połączenia sieciowego należy wpisać adres IP kamery w przeglądarce IE. Przy pierwszym połączeniu do kamery, zostanie wyświetlona informacja, aby zainstalować dodatek OCX. Należy kliknąć : Download, pobrać i zainstalować ten dodatek. 5

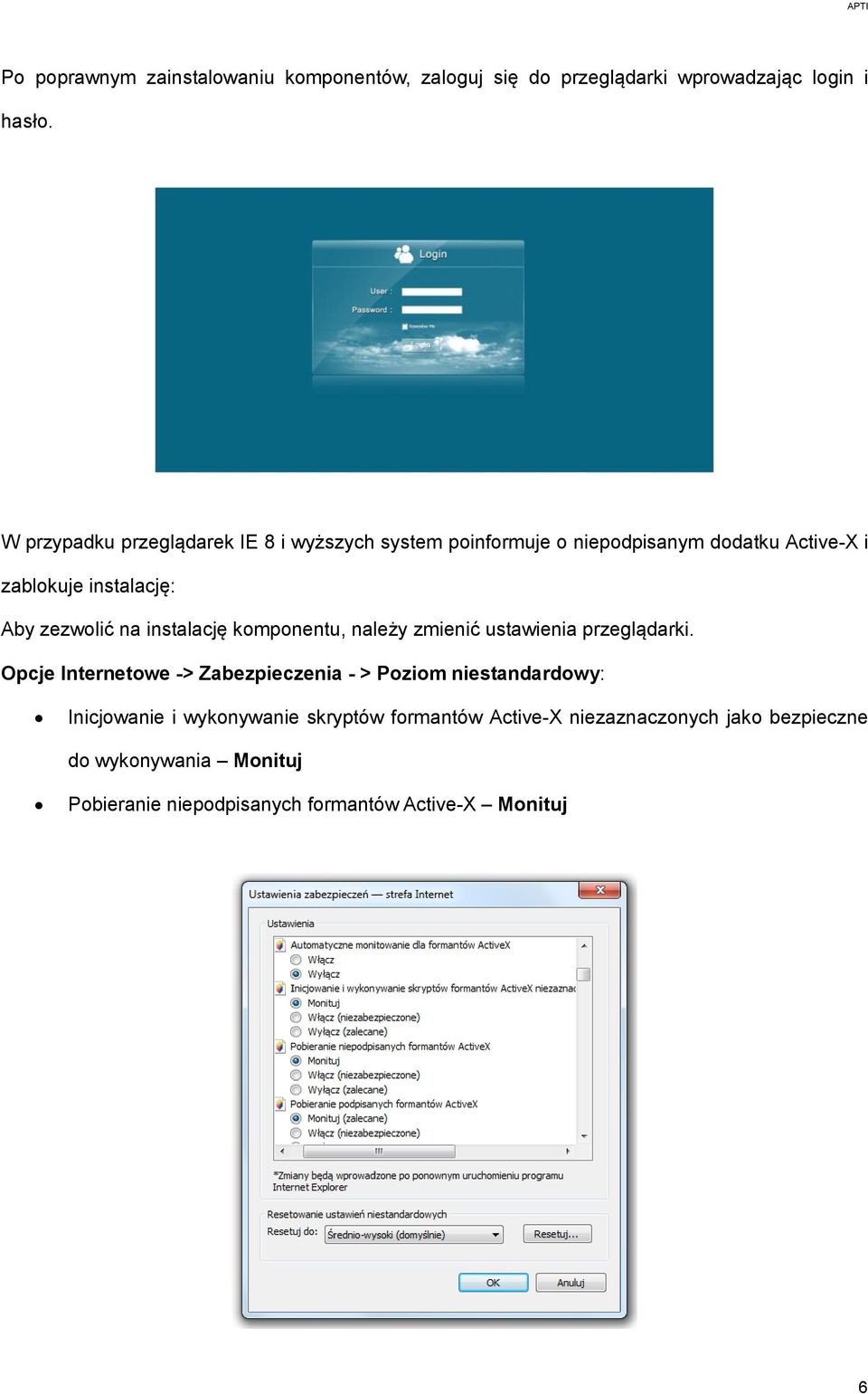

6 Po poprawnym zainstalowaniu komponentów, zaloguj się do przeglądarki wprowadzając login i hasło. W przypadku przeglądarek IE 8 i wyższych system poinformuje o niepodpisanym dodatku Active-X i zablokuje instalację: Aby zezwolić na instalację komponentu, należy zmienić ustawienia przeglądarki. Opcje Internetowe -> Zabezpieczenia - > Poziom niestandardowy: Inicjowanie i wykonywanie skryptów formantów Active-X niezaznaczonych jako bezpieczne do wykonywania Monituj Pobieranie niepodpisanych formantów Active-X Monituj 6

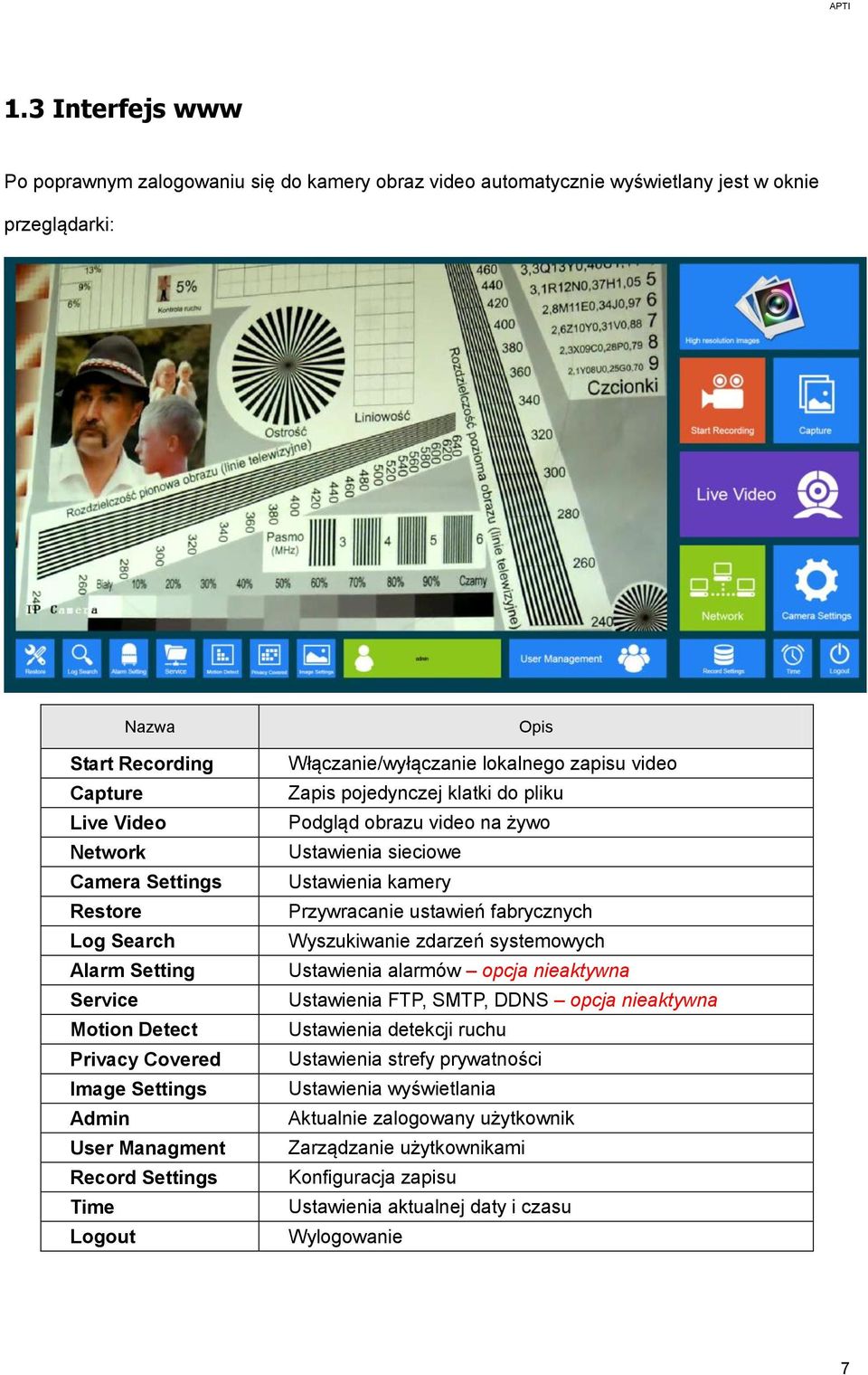

7 1.3 Interfejs www Po poprawnym zalogowaniu się do kamery obraz video automatycznie wyświetlany jest w oknie przeglądarki: Nazwa Start Recording Capture Live Video Network Camera Settings Restore Log Search Alarm Setting Service Motion Detect Privacy Covered Image Settings Admin User Managment Record Settings Time Logout Opis Włączanie/wyłączanie lokalnego zapisu video Zapis pojedynczej klatki do pliku Podgląd obrazu video na żywo Ustawienia sieciowe Ustawienia kamery Przywracanie ustawień fabrycznych Wyszukiwanie zdarzeń systemowych Ustawienia alarmów opcja nieaktywna Ustawienia FTP, SMTP, DDNS opcja nieaktywna Ustawienia detekcji ruchu Ustawienia strefy prywatności Ustawienia wyświetlania Aktualnie zalogowany użytkownik Zarządzanie użytkownikami Konfiguracja zapisu Ustawienia aktualnej daty i czasu Wylogowanie 7

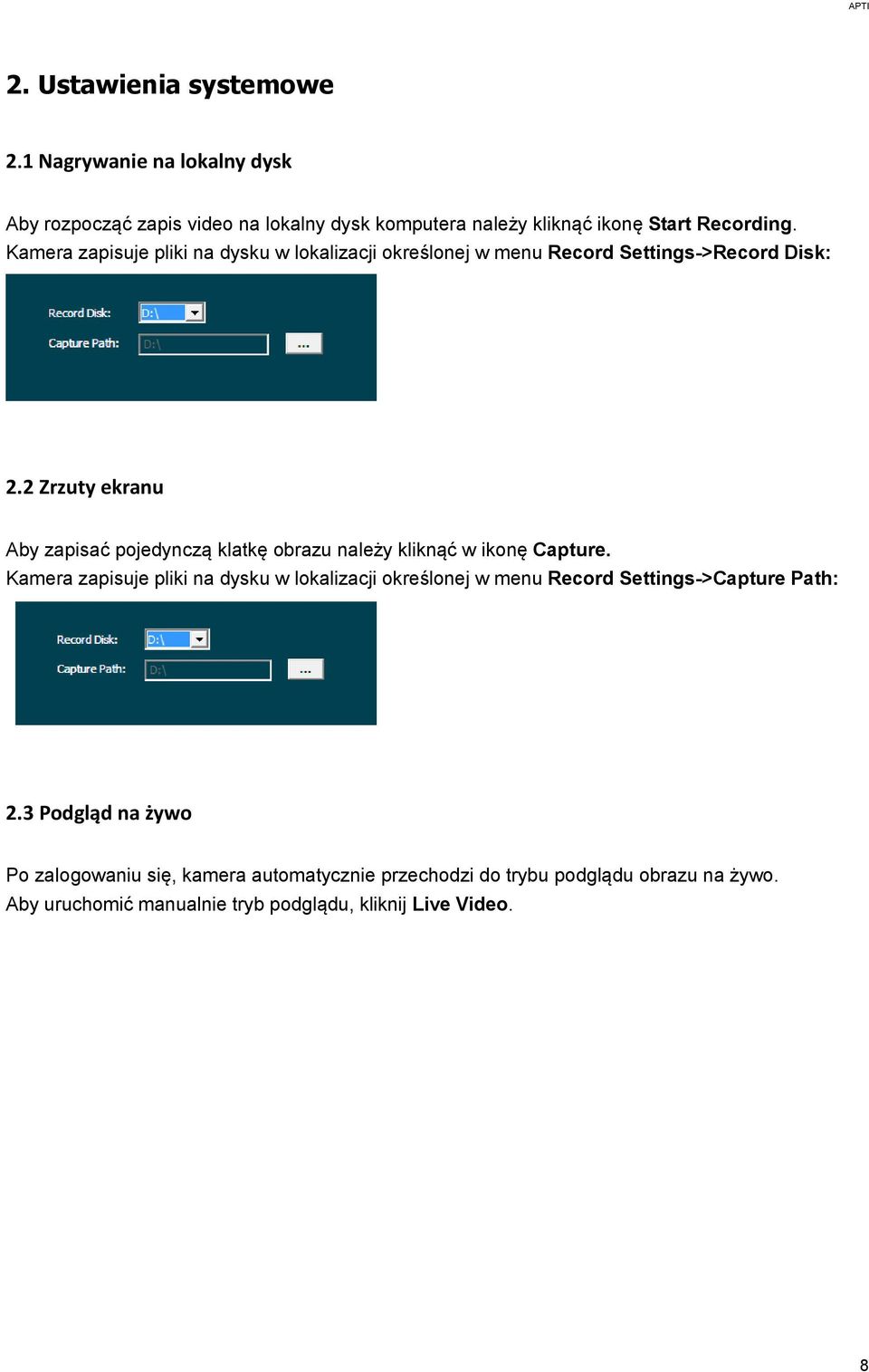

8 2. Ustawienia systemowe 2.1 Nagrywanie na lokalny dysk Aby rozpocząć zapis video na lokalny dysk komputera należy kliknąć ikonę Start Recording. Kamera zapisuje pliki na dysku w lokalizacji określonej w menu Record Settings->Record Disk: 2.2 Zrzuty ekranu Aby zapisać pojedynczą klatkę obrazu należy kliknąć w ikonę Capture. Kamera zapisuje pliki na dysku w lokalizacji określonej w menu Record Settings->Capture Path: 2.3 Podgląd na żywo Po zalogowaniu się, kamera automatycznie przechodzi do trybu podglądu obrazu na żywo. Aby uruchomić manualnie tryb podglądu, kliknij Live Video. 8

9 2.4 Ustawienia sieciowe Menu ustawień karty sieciowej: IP Address adres IP kamery, Netmask maska podsieci, Default Gateway brama, DNS adres serwera DNS, Http Port port serwera www, Rtsp Port port strumienia RTSP, Mobile Port port przy połączeniach z urządzeń mobilnych. 9

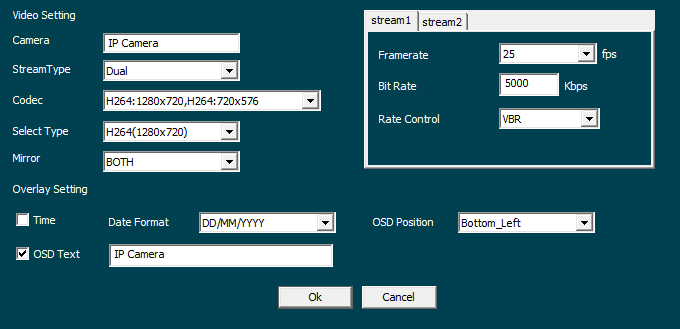

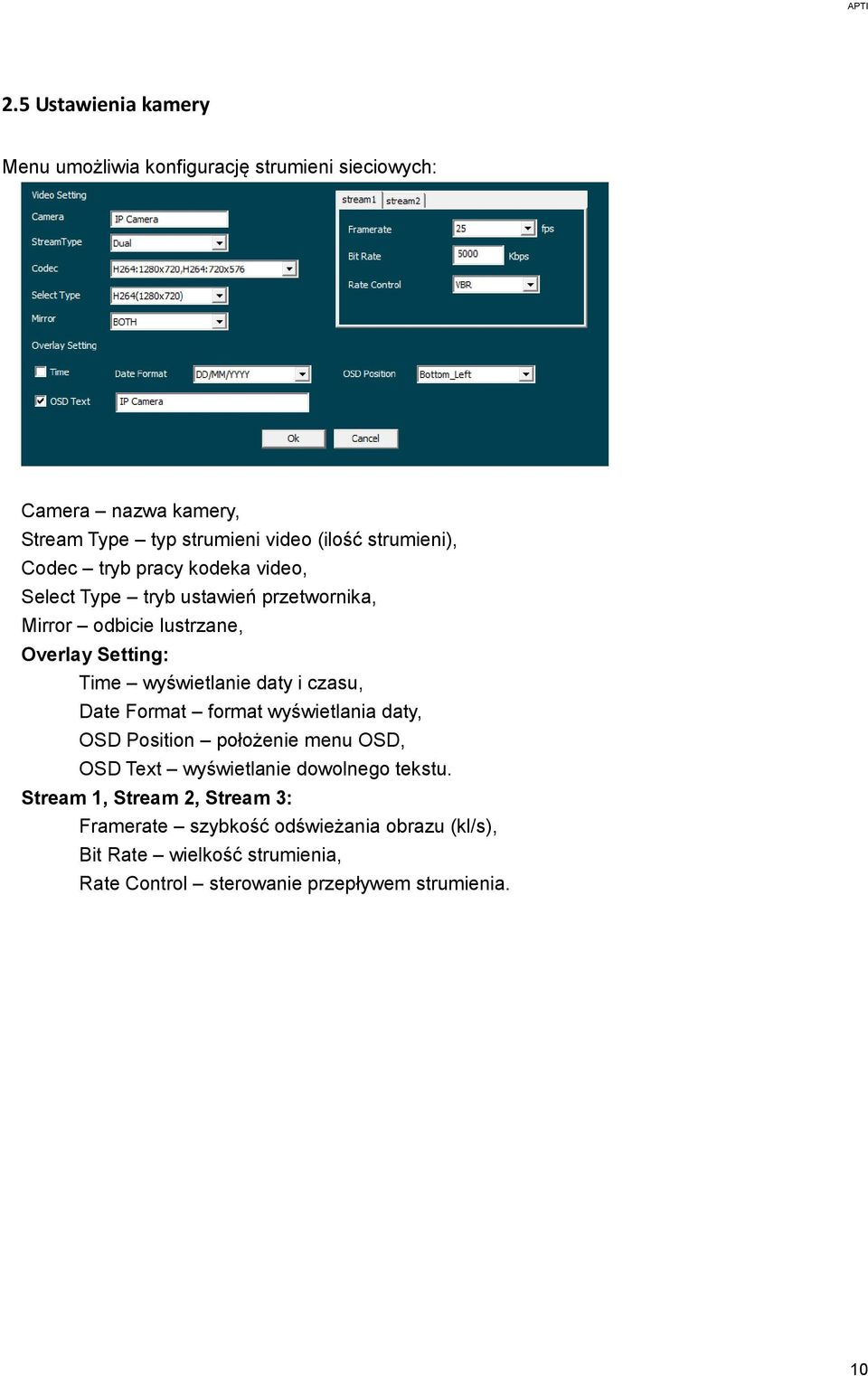

10 2.5 Ustawienia kamery Menu umożliwia konfigurację strumieni sieciowych: Camera nazwa kamery, Stream Type typ strumieni video (ilość strumieni), Codec tryb pracy kodeka video, Select Type tryb ustawień przetwornika, Mirror odbicie lustrzane, Overlay Setting: Time wyświetlanie daty i czasu, Date Format format wyświetlania daty, OSD Position położenie menu OSD, OSD Text wyświetlanie dowolnego tekstu. Stream 1, Stream 2, Stream 3: Framerate szybkość odświeżania obrazu (kl/s), Bit Rate wielkość strumienia, Rate Control sterowanie przepływem strumienia. 10

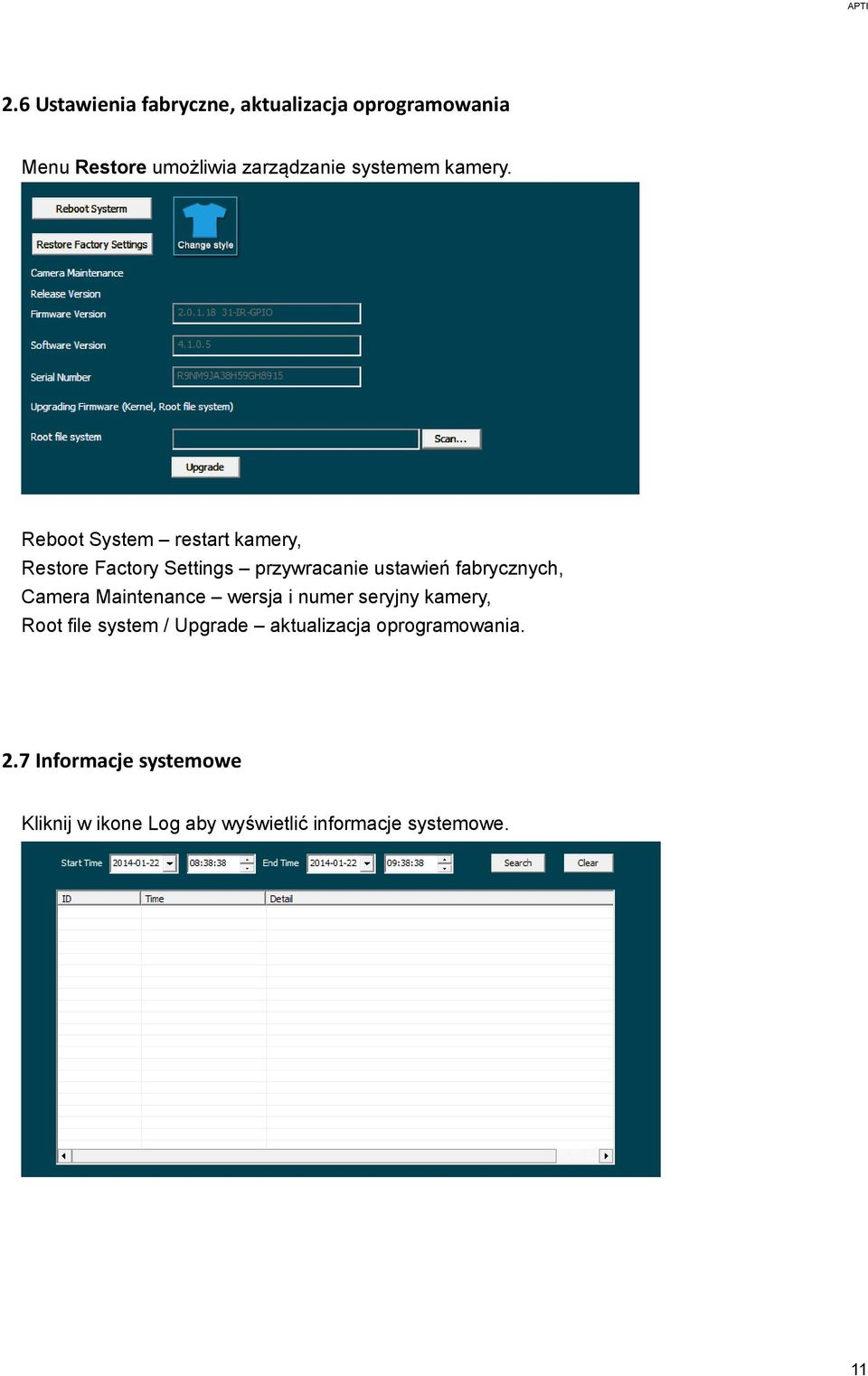

11 2.6 Ustawienia fabryczne, aktualizacja oprogramowania Menu Restore umożliwia zarządzanie systemem kamery. Reboot System restart kamery, Restore Factory Settings przywracanie ustawień fabrycznych, Camera Maintenance wersja i numer seryjny kamery, Root file system / Upgrade aktualizacja oprogramowania. 2.7 Informacje systemowe Kliknij w ikone Log aby wyświetlić informacje systemowe. 11

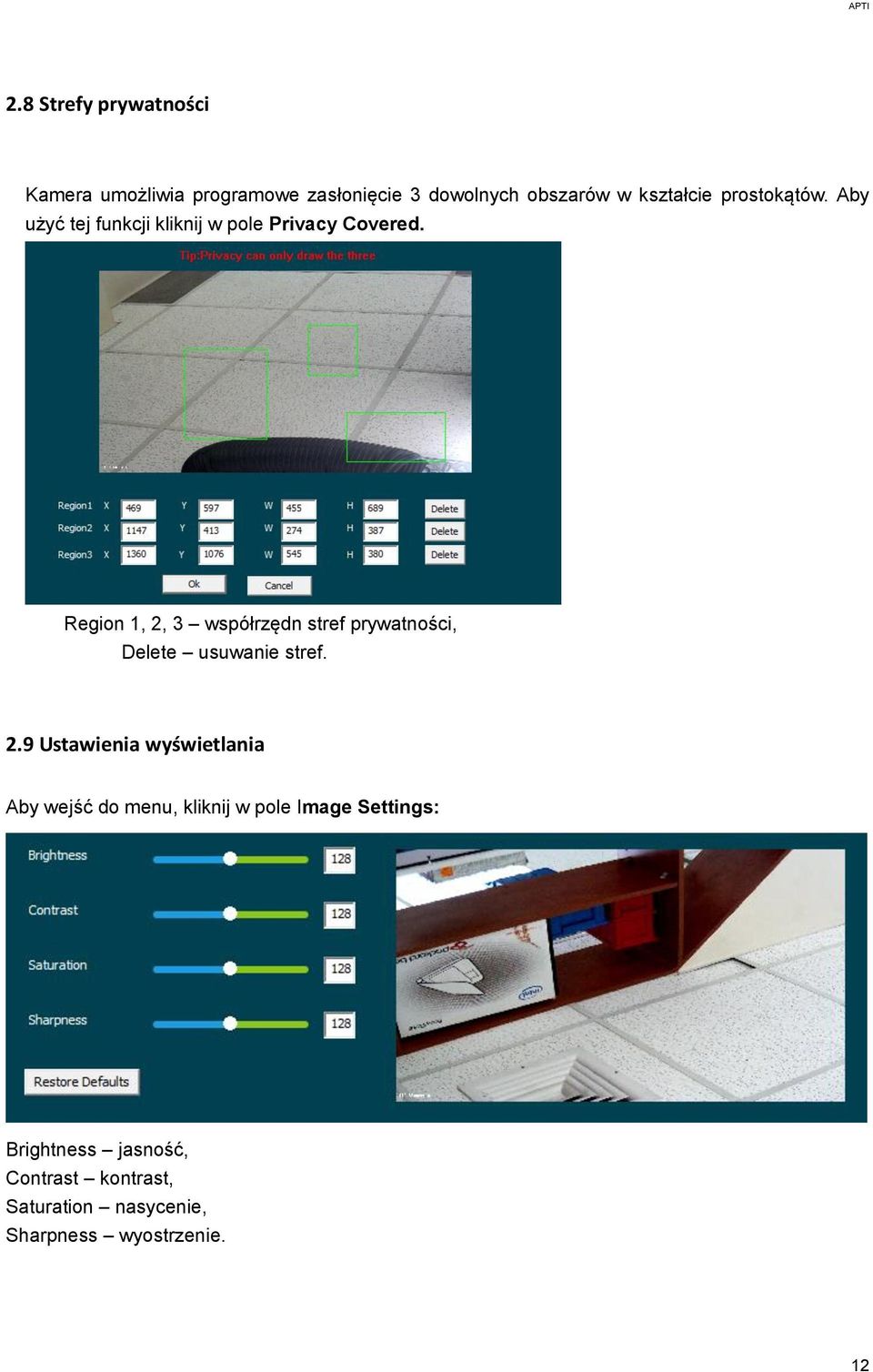

12 2.8 Strefy prywatności Kamera umożliwia programowe zasłonięcie 3 dowolnych obszarów w kształcie prostokątów. Aby użyć tej funkcji kliknij w pole Privacy Covered. Region 1, 2, 3 współrzędn stref prywatności, Delete usuwanie stref. 2.9 Ustawienia wyświetlania Aby wejść do menu, kliknij w pole Image Settings: Brightness jasność, Contrast kontrast, Saturation nasycenie, Sharpness wyostrzenie. 12

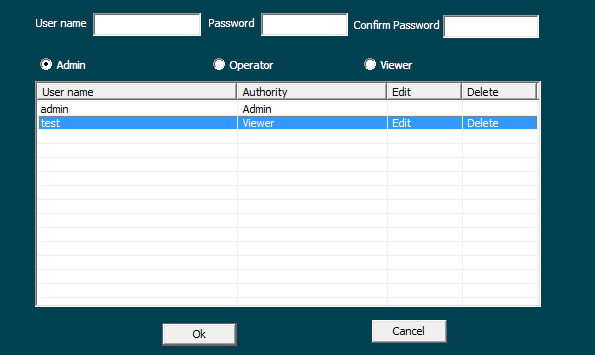

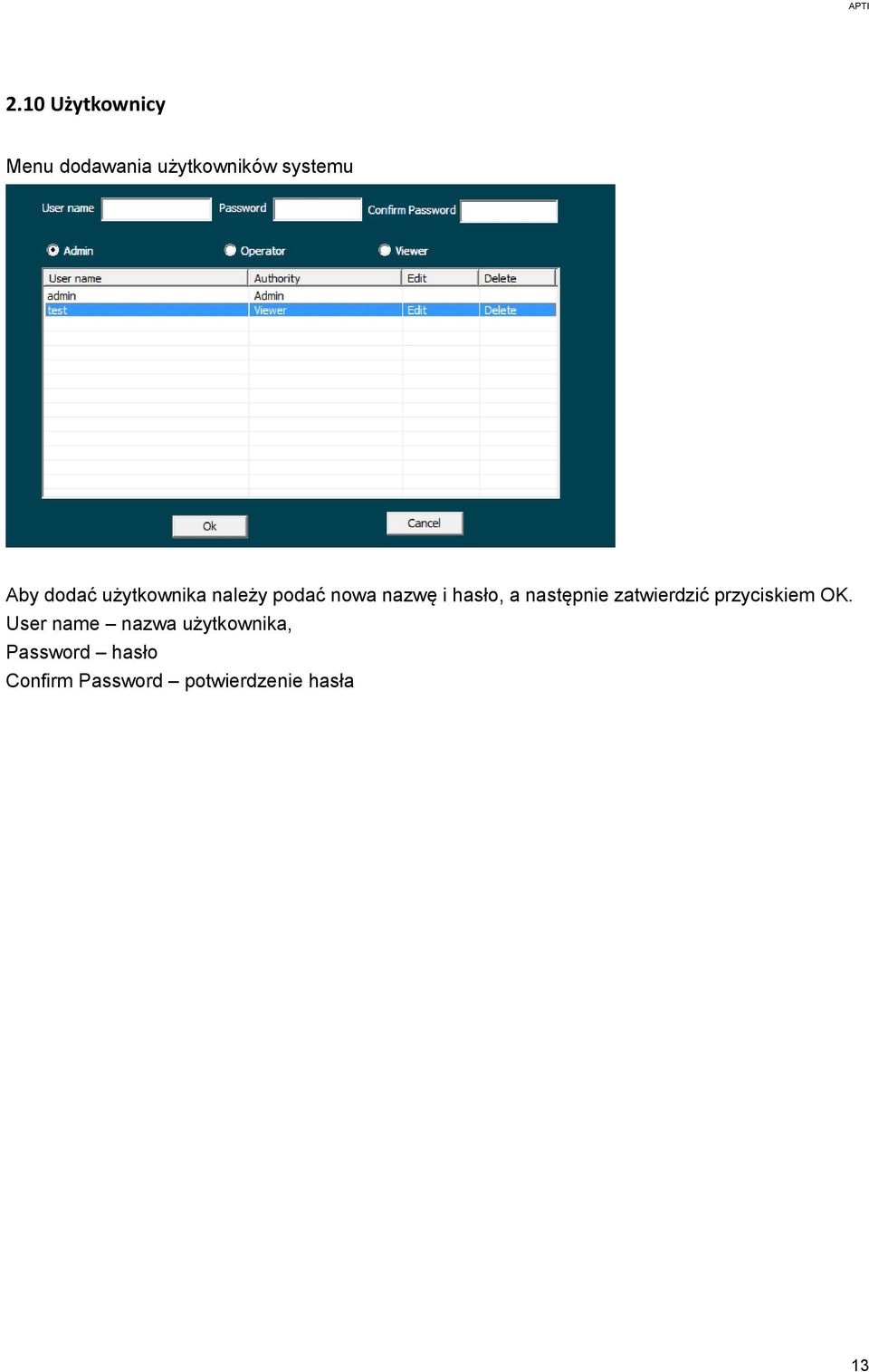

13 2.10 Użytkownicy Menu dodawania użytkowników systemu Aby dodać użytkownika należy podać nowa nazwę i hasło, a następnie zatwierdzić przyciskiem OK. User name nazwa użytkownika, Password hasło Confirm Password potwierdzenie hasła 13
