OBUDOWA STUDNI GŁBINOWEJ. wersja kompletna produkowana przez Przedsibiorstwo Izolacyjno-Instalacyjne LANGE
|
|
- Leszek Witek
- 8 lat temu
- Przeglądów:
Transkrypt
1 OBUDOWA STUDNI GŁBINOWEJ wersja kompletna produkowana przez Przedsibiorstwo Izolacyjno-Instalacyjne LANGE Rozwizanie obudowy zastrzeono w Urzdzie Patentowym RP Prawo Ochronne Nr Poszczególne wzły konstrukcji s przedmiotem odrbnych zgłosze do ochrony prawnej w Urzdzie Patentowym RP. OPIS RYSUNKÓW: 1. Podłoe z betonu wystajce ponad powierzchni do 10 cm. Zalecane jest wykonanie podłoa betonowego wokół rury osłonowej do głbokoci strefy przemarzania gruntu. Podłoe ma za zadanie optymalne wypoziomowanie podstawy obudowy do rury osłonowej studni. UWAGA!!!! Obudowa kompletna moe by równie montowana na innej powierzchni ni betonowa np. zagszczona podsypka z grysu granitowego z ułoon na niej dowoln wypoziomowan nawierzchni (np. kostka granitowa lub betonowa) wystajca ponad powierzchni gruntu około 5 10 cm. 2. Podstawa obudowy o wymiarach: długo 1,66m szeroko 1,10m grubo 0,10m Podstawa wykonana jest z konstrukcji stalowej aurowej, obudowanej szczeln powłok z laminatu poliestrowo-szklanego w całoci wypełniona piank poliuretanow stanowic ocieplenie podstawy. Nie zalecane jest stosowanie obudów z przenon podstaw betonow posadawian bezporednio na gruncie. Posadowienie obudowy z przenon podstaw betonow na gruncie rodzimym, nawet zagszczonym pod podstaw gruncie grozi powanym uszkodzeniem a nawet całkowitym zniszczeniem studni. Monta obudowy z cik przenon podstaw betonow nie gwarantuje prawidłowej pracy studni głbinowej. Opady atmosferyczne na przemian z przemarzaniem gruntu powoduj bardzo due zrónicowanie zagszczenia podłoa znajdujcego si pod przenon podstaw betonow obudowy, co w konsekwencji nieuchronnie prowadzi do znacznych odchyle podstawy obudowy od wymaganego poziomu a tym samym obudowa przestaje zapewnia pionowe usytuowanie rur tłocznych oraz zestawu pompowego w rurze osłonowej i filtrowej studni. W przypadku obudów z przenon betonow podstaw i samonon głowic (głowica przykrcana jest do kołnierza zamocowanego w podstawie obudowy) nawet niewielkie odchylenie podstawy od poziomu ma powane konsekwencje, poniewa od momentu utraty poziomego usytuowania betonowej przenonej podstawy, to nie obudowa utrzymuje w pionie orurowanie tłoczne z zestawem pompowym lecz odwrotnie, orurowanie utrzymuje cik betonow podstaw wraz z obudow w pozycji poziomej co z kolei prowadzi do wzajemnego niszczenia si rury osłonowej i filtrowej oraz rur tłocznych z przymocowanym do nich agregatem pompowym w trakcie eksploatacji studni. Jest to proces wieloletni ale nieuchronny. 3. Pokrywa obudowy o wymiarach wewntrznych: długo 1,34m szeroko 0,80m wysoko 0,85m lub 1,30 m
2 2 Pokrywa składa si z dwóch elementów (wewntrznego i zewntrznego) wykonanych z laminatu poliestrowo-szklanego. Przestrze pomidzy elementami wypełniona jest warstw ocieplajc z pianki poliuretanowej gruboci 50 mm. 4. Wlot powietrza wyposaony w mechanizm zamykajcy (w okresie zimowym) uruchamiany rcznie dwigni z zewntrz obudowy. Wlot zabezpieczony jest drobn siatk uniemoliwiajc przedostawanie si do wntrza obudowy drobnych gryzoni i owadów. Wlot stanowi jednoczenie uchwyt do podnoszenia pokrywy obudowy. 5. Kominek wentylacyjny o konstrukcji uniemoliwiajcej przedostawanie si do wewntrz obudowy wody deszczowej oraz owadów. Kominek ocieplony jest wkładk poliuretanow. 6. Zawiasy wewntrzne. Pokrywa otwiera si na dwóch zawiasach wewntrznych wieloelementowych unoszcych pokryw obudowy ponad podstaw w momencie jej otwierania. Zawiasy wykonane s z elementów metalowych ocynkowanych z przekładkami teflonowymi zabezpieczajcymi wycieranie si ich powierzchni przy wielokrotnym otwieraniu pokrywy. Obecnie w obudowach montowane jest wspomaganie otwierania pokrywy, co znacznie ułatwia jej podnoszenie. 7. Zamek pokrywy zamontowany jest na wysokoci wlotu powietrza. Na zewntrz zamek zabezpieczony jest kopułk z masy silikonowej chronic go przed zamarzaniem. 8. Uszczelka pokrywy. Pokrywa spoczywa na podstawie opierajc si na uszczelce zamontowanej wewntrz pokrywy na wysokoci około 20 mm od dolnej krawdzi. Takie rozwizanie całkowicie eliminuje zjawisko przymarzania uszczelki do podstawy w przypadkach gwałtownego obniania si temperatury otoczenia poniej 0C 9. Głowica studni głbinowej z orurowaniem o rednicach od 50mm do 150mm oraz kołnierzem obrotowym u góry głowicy umoliwiajcym centryczne ustawienie wodomierza do podejcia rury wodocigowej. Płyta głowicy spoczywa na uszczelce gumowej gr. 5 mm i jest zamocowana do podstawy za pomoc rub M Manometr 0-1,6 Mpa. 11. Wodomierz prosty. Wodomierz dla armatury o rednicy FI 80,100,150 mm montowany jest w pozycji pionowej a dla armatury o rednicy poniej FI 80 mm w pozycji poziomej. Zastosowane rozwizanie usytuowania wodomierza spełnia wymogi producentów wodomierzy w zakresie koniecznych odcinków prostych przed i za wodomierzem. 12. Odcinek rurocigu ocynkowany prosty za wodomierzem o długoci, co najmniej L= 2D 13. Kolana hamburskie ocynkowane. 14. Odcinek rurocigu ocynkowany z zaworem czerpalnym. Zawór ten spełnia równie rol zaworu odpowietrzajcego. 15. Przepustnica zwrotna bezkołnierzowa. 16. Przepustnica zaporowa bezkołnierzowa, dla armatury o rednicy 80,100,150 mm lub zawór kulowy dla armatury o rednicy 50 mm i poniej. 17. Wspornik kotwicy. Zastosowanie wspornika kotwicego umoliwia wykonanie podejcia wodocigowego oprócz jak dotychczas z rur stalowych lub eliwnych take z rur PE oraz PCV na nasuwk, poniewa armatura w sposób trwały przymocowana jest do podstawy obudowy. 18. Osłona otworu w podstawie obudowy, przez który wprowadzona jest rura wodocigowa, przykrywajca łupki ocieplajce podejcie tej rury. Osłona wykonana jest z blachy aluminiowej i składa si z dwóch łczonych ze sob połówek, co umoliwia zakładanie osłony po zamontowaniu armatury. 19. Skrzynka elektryczna hermetyczna z tworzywa sztucznego z rozłcznikiem lub listw LZ 35 albo LZ 95. Pod skrzynk w podstawie obudowy znajduje si otwór umoliwiajcy wprowadzenie do obudowy przewodu zasilajcego. Zaleca si wykonanie w podłou betonowym przepustu z rury PCV usytuowanego pod w/w otworem w podstawie obudowy, rys nr Ocieplenie rury wodocigowej wykonane z dwóch składajcych si łupin z pianki poliuretanowej o długoci 1,10m i gruboci 5-8 cm. Łupki te osłonite s kilkoma warstwami folii polietylenowej co umoliwia ich monta bezporednio w podłou. Łupki montowane mog by równie od góry poprzez wsunicie ich przez otwór wykonany wczeniej w podstawie obudowy.

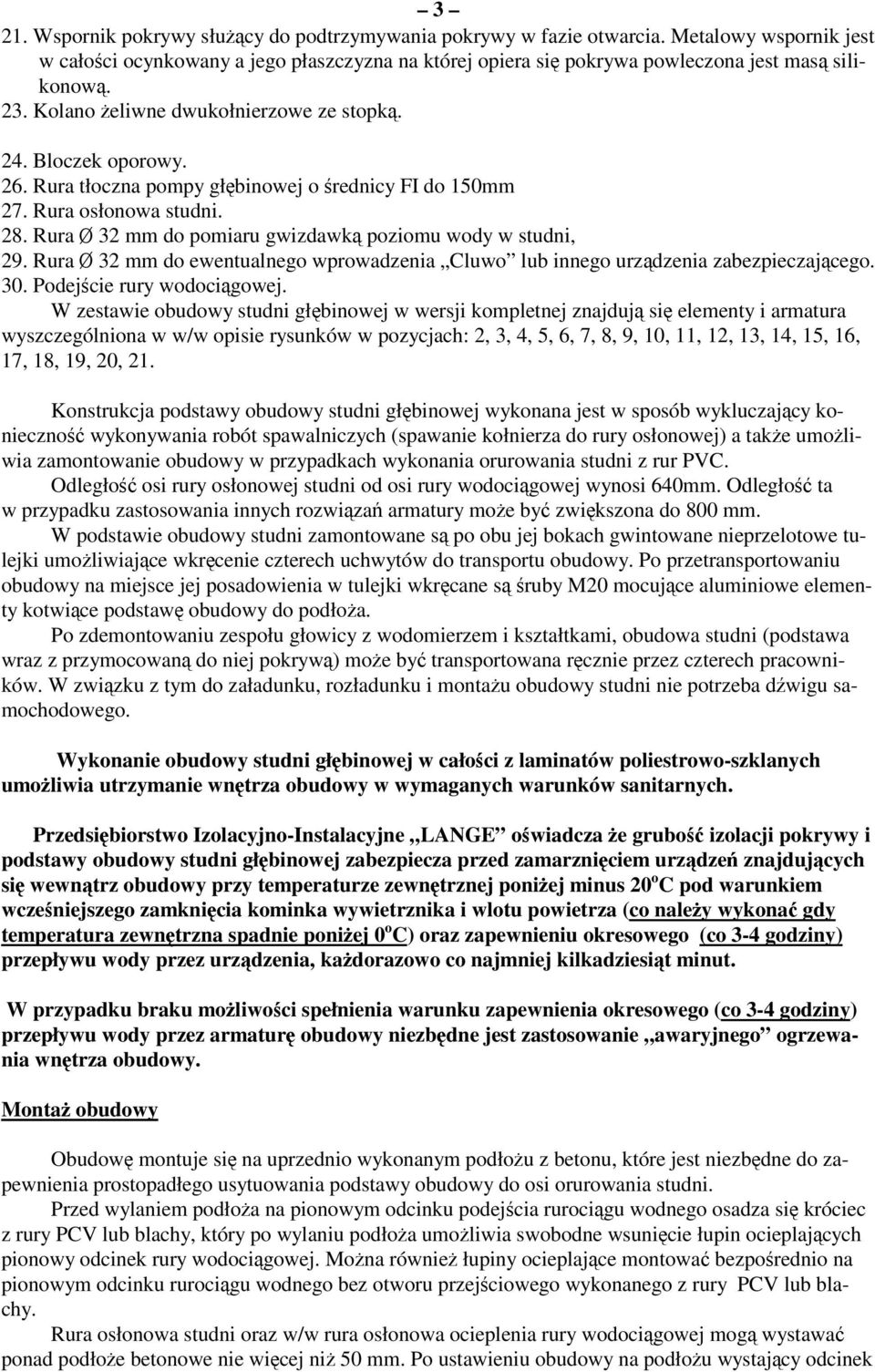

3 3 21. Wspornik pokrywy słucy do podtrzymywania pokrywy w fazie otwarcia. Metalowy wspornik jest w całoci ocynkowany a jego płaszczyzna na której opiera si pokrywa powleczona jest mas silikonow. 23. Kolano eliwne dwukołnierzowe ze stopk. 24. Bloczek oporowy. 26. Rura tłoczna pompy głbinowej o rednicy FI do 150mm 27. Rura osłonowa studni. 28. Rura 32 mm do pomiaru gwizdawk poziomu wody w studni, 29. Rura 32 mm do ewentualnego wprowadzenia Cluwo lub innego urzdzenia zabezpieczajcego. 30. Podejcie rury wodocigowej. W zestawie obudowy studni głbinowej w wersji kompletnej znajduj si elementy i armatura wyszczególniona w w/w opisie rysunków w pozycjach: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21. Konstrukcja podstawy obudowy studni głbinowej wykonana jest w sposób wykluczajcy konieczno wykonywania robót spawalniczych (spawanie kołnierza do rury osłonowej) a take umoliwia zamontowanie obudowy w przypadkach wykonania orurowania studni z rur PVC. Odległo osi rury osłonowej studni od osi rury wodocigowej wynosi 640mm. Odległo ta w przypadku zastosowania innych rozwiza armatury moe by zwikszona do 800 mm. W podstawie obudowy studni zamontowane s po obu jej bokach gwintowane nieprzelotowe tulejki umoliwiajce wkrcenie czterech uchwytów do transportu obudowy. Po przetransportowaniu obudowy na miejsce jej posadowienia w tulejki wkrcane s ruby M20 mocujce aluminiowe elementy kotwice podstaw obudowy do podłoa. Po zdemontowaniu zespołu głowicy z wodomierzem i kształtkami, obudowa studni (podstawa wraz z przymocowan do niej pokryw) moe by transportowana rcznie przez czterech pracowników. W zwizku z tym do załadunku, rozładunku i montau obudowy studni nie potrzeba dwigu samochodowego. Wykonanie obudowy studni głbinowej w całoci z laminatów poliestrowo-szklanych umoliwia utrzymanie wntrza obudowy w wymaganych warunków sanitarnych. Przedsibiorstwo Izolacyjno-Instalacyjne LANGE owiadcza e grubo izolacji pokrywy i podstawy obudowy studni głbinowej zabezpiecza przed zamarzniciem urzdze znajdujcych si wewntrz obudowy przy temperaturze zewntrznej poniej minus 20 o C pod warunkiem wczeniejszego zamknicia kominka wywietrznika i wlotu powietrza (co naley wykona gdy temperatura zewntrzna spadnie poniej 0 o C) oraz zapewnieniu okresowego (co 3-4 godziny) przepływu wody przez urzdzenia, kadorazowo co najmniej kilkadziesit minut. W przypadku braku moliwoci spełnienia warunku zapewnienia okresowego (co 3-4 godziny) przepływu wody przez armatur obudowy niezbdne jest zastosowanie awaryjnego ogrzewania wntrza obudowy. Monta obudowy Obudow montuje si na uprzednio wykonanym podłou z betonu, które jest niezbdne do zapewnienia prostopadłego usytuowania podstawy obudowy do osi orurowania studni. Przed wylaniem podłoa na pionowym odcinku podejcia rurocigu wodnego osadza si króciec z rury PCV lub blachy, który po wylaniu podłoa umoliwia swobodne wsunicie łupin ocieplajcych pionowy odcinek rury wodocigowej. Mona równie łupiny ocieplajce montowa bezporednio na pionowym odcinku rurocigu wodnego bez otworu przejciowego wykonanego z rury PCV lub blachy. Rura osłonowa studni oraz w/w rura osłonowa ocieplenia rury wodocigowej mog wystawa ponad podłoe betonowe nie wicej ni 50 mm. Po ustawieniu obudowy na podłou wystajcy odcinek
4 4 rury osłonowej studni znajdzie si w otworze podstawy pod głowic a wystajcy odcinek ocieplenia rury wodocigowej w drugim otworze podstawy. Uwaga: Jak podano w opisie odległo osi otworu pod głowic do osi otworu rury wodocigowej wynosi 640 mm. Po zakotwiczeniu podstawy do podłoa betonowego krawd styku otworu podstawy znajdujcego si pod głowic z podłoem uszczelnia si kitem silikonowym. Urzdzenie automatycznego awaryjnego ogrzewania Urzdzenie stanowi wyposaenie specjalne i jest montowane na zlecenie Zamawiajcego UWAGA!!! Przed montaem obudowy studni z ogrzewaniem awaryjnym naley ułoy dodatkowo kabel trzyprzewodowy na obcienie do 200 W z uwzgldnieniem odległoci zasilania. Urzdzenie awaryjnego ogrzewania wymaga oddzielnego zasilania poniewa pracuje wyłcznie w czasie kiedy pompa głbinowa jest wyłczona. Wyłczenie pompy jest równoznaczne z brakiem przepływu wody, która stanowi główny i w pełni wystarczajcy czynnik utrzymujcy temperatur dodatni wewntrz obudowy studni nawet przy spadku temperatury zewntrznej poniej -20 o C. Ogrzewanie awaryjne włcza si i wyłcza automatycznie przy temperaturze pod pokryw obudowy studni w przedziale od 0 C do +4 C. W zwizku z tym w kilkanacie minut po załczeniu si pompy głbinowej przepływajca woda podnosi temperatur pod pokryw obudowy, co z kolei powoduje automatyczne wyłczenie si systemu grzejnego. Automatyczne awaryjne ogrzewanie obudowy studni głbinowej zaleca si w przypadkach: 1. Zakładanego znacznego ograniczenia uciliwoci usuwania awarii w okresie zimowym, gdy w eksploatacji jest jednoczenie kilka studni głbinowych. W przypadku awarii pompy głbinowej w jednej ze studni nie istnieje konieczno wysyłania grupy remontowej bez wzgldu na por i panujc temperatur zewntrzn. 2. Okresowej pracy pompy głbinowej, gdy przerwy w pracy pompy przekraczaj 3-4 godzin przy temperaturze zewntrznej 20 C i poniej. 3. Studni wspomagajcych układ wodocigowy(studnie tzw. awaryjne)załczanych w zalenoci od dodatkowego zwikszonego zapotrzebowania na wod. 4. Studni w małych stacjach wodocigowych gdzie poszczególne studnie pracuj okresowo na przemian

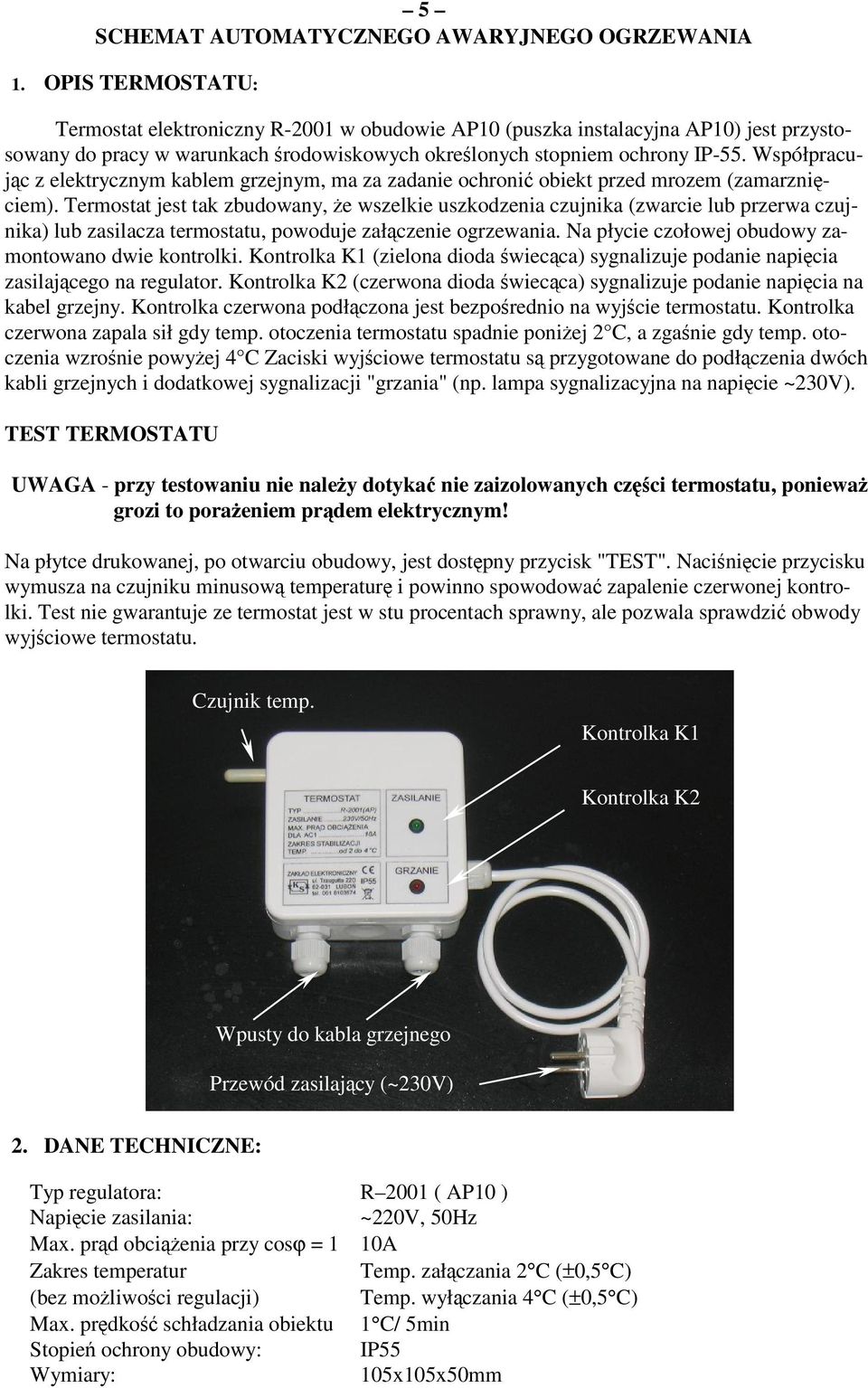

5 5 SCHEMAT AUTOMATYCZNEGO AWARYJNEGO OGRZEWANIA 1. OPIS TERMOSTATU: Termostat elektroniczny R-2001 w obudowie AP10 (puszka instalacyjna AP10) jest przystosowany do pracy w warunkach rodowiskowych okrelonych stopniem ochrony IP-55. Współpracujc z elektrycznym kablem grzejnym, ma za zadanie ochroni obiekt przed mrozem (zamarzniciem). Termostat jest tak zbudowany, e wszelkie uszkodzenia czujnika (zwarcie lub przerwa czujnika) lub zasilacza termostatu, powoduje załczenie ogrzewania. Na płycie czołowej obudowy zamontowano dwie kontrolki. Kontrolka K1 (zielona dioda wiecca) sygnalizuje podanie napicia zasilajcego na regulator. Kontrolka K2 (czerwona dioda wiecca) sygnalizuje podanie napicia na kabel grzejny. Kontrolka czerwona podłczona jest bezporednio na wyjcie termostatu. Kontrolka czerwona zapala sił gdy temp. otoczenia termostatu spadnie poniej 2 C, a zganie gdy temp. otoczenia wzronie powyej 4 C Zaciski wyjciowe termostatu s przygotowane do podłczenia dwóch kabli grzejnych i dodatkowej sygnalizacji "grzania" (np. lampa sygnalizacyjna na napicie ~230V). TEST TERMOSTATU UWAGA - przy testowaniu nie naley dotyka nie zaizolowanych czci termostatu, poniewa grozi to poraeniem prdem elektrycznym! Na płytce drukowanej, po otwarciu obudowy, jest dostpny przycisk "TEST". Nacinicie przycisku wymusza na czujniku minusow temperatur i powinno spowodowa zapalenie czerwonej kontrolki. Test nie gwarantuje ze termostat jest w stu procentach sprawny, ale pozwala sprawdzi obwody wyjciowe termostatu. Czujnik temp. Kontrolka K1 Kontrolka K2 Wpusty do kabla grzejnego Przewód zasilajcy (~230V) 2. DANE TECHNICZNE: Typ regulatora: R 2001 ( AP10 ) Napicie zasilania: ~220V, 50Hz Max. prd obcienia przy cosϕ = 1 10A Zakres temperatur Temp. załczania 2 C (±0,5 C) (bez moliwoci regulacji) Temp. wyłczania 4 C (±0,5 C) Max. prdko schładzania obiektu 1 C/ 5min Stopie ochrony obudowy: IP55 Wymiary: 105x105x50mm
6 3. MONTA TERMOSTATU 6 Termostat zasilany jest napiciem przemiennym 220V/50Hz. Z uwagi na to, e regulator ma zasilacz kondensatorowy (nieseparowalny od sieci), naley odpowiednio podłczy: faz i zero sieci zasilajcej. Do regulatora w obudowie AP10 jest ju podłczony przewód zasilajcy z wtyczk, który został podłczony, tak, e po lewej stronie w gniazdku zasilajcym powinna by faza (L), po prawej stronie zero (N), a do góry na bolcu przewód ochronny (PE). Przewód zasilajcy gniazdko powinien by trójyłowy (o przekroju zalenym od długoci i obcienia linii) i zabezpieczony wyłcznikiem rónicowo-prdowym 30mA i nadmiarowo-prdowym w zaleno- ci od mocy kabli grzejnych (przy mocy do 300W wystarczy bezpiecznik 2A). W celu zainstalowania regulatora naley: zdj przedni cz obudowy (przykrywk); poprzez otwory w tylnej czci obudowy, przymocowa wkrtami termostat do ciany; przełoy zimne koce kabla grzejnego przez wpusty; podłczy przewody kabli grzejnych pod wyjciow listw zaciskow - przewody niebieskie kabli grzejnych pod zacisk N; przewody o innym kolorze pod zacisk L; przewody ółtozielone kabli grzejnych pod zacisk PE.) podłczy lamp sygnalizacyjn, jeeli taka jest przewidziana; zamkn obudow. Rys. 2 Blokowy schemat podłczenia regulatora do sieci kabla grzejnego. WARUNKI GWARANCJI: Producent gwarantuje bezawaryjn prac urzdzenia przez okres 1 roku od dnia sprzeday. Gwarancja nie obejmuje uszkodze mechanicznych oraz uszkodze bdcych wynikiem nieprawidłowego montau i eksploatacji urzdzenia.
