1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA ROBOTY ELEKTRYCZNE Nazwa obiektu: Zadanie: Inwestor: Nazwa inwestycji: Adres inwestycji: Projektant: Opracował: Stacja Uzdatniania Wody w Ceranowie Przebudowa Stacji Uzdatniania Wody w Ceranowie Gmina Ceranów, Ceranów 140, Ceranów. Przebudowa stacji wodocigowej. dz. nr 2102/4, m. Ceranów Gm. Ceranów, powiat Sokołów Podlaski. mgr in. Jerzy Chudowski GBP-4224/57/50/89 in. B. Kulczak 1 Wstp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych wykonaniem instalacji elektrycznej dla przebudowy Stacji Uzdatniana Wody w Ceranowie gm. Ceranów Zakres stosowania SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych SST Roboty, których dotyczy specyfikacja obejmuj wszystkie czynnoci umoliwiajce i majce na celu wykonanie instalacji elektrycznych w budynku. Zakres robót obejmuje: a) demonta instalacji istniejcej stacji b) instalacje elektryczne owietleniowe c) instalacje elektryczne gniazd wtyczkowych d) instalacje elektryczne siłowe e) monta tablicy rozdzielczej stacji RE f) instalacje uziemienia i połcze wyrównawczych g) instalacj piorunochronn Stacja zasilana bdzie w ramach istniejcego przydziału mocy dla obiektu, wykonanie zasilania zewntrznego nie jest przedmiotem specyfikacji Okrelenia podstawowe Okrelenia podane w niniejszej SST s zgodne z okreleniami ujtymi w odpowiednich

2 normach i przepisach, których zestawienie podano w punkcie 10 SST Ogólne wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj projektow. Rodzaje (typy) urzdze, osprztu i materiałów pomocniczych zastosowanych do wykonywania instalacji powinny by zgodne z podanymi w dokumentacji projektowej. Zastosowanie do wykonania instalacji innych rodzajów (typów) urzdze i osprztu ni wymienione w projekcie dopuszczalne jest jedynie pod warunkiem wprowadzenia do dokumentacji projektowej zmian uzgodnionych w obowizujcym trybie. Wykonawca robót odpowiedzialny jest za bezporedni koordynacj ustale na etapie realizacji dotyczcych wykonania instalacji elektrycznych z wykonaniem automatyki i sterowania stacji. Konieczne jest narada uzgadniajca szczegóły montau instalacji elektrycznych i automatyki przed rozpoczciem robót. Wprowadzenie ewentualnych koniecznych zmian w dokumentacji uzgodni z Zamawiajcym. 2 Ogólna charakterystyka modernizowanego obiektu SUW i systemu sterowania W skład istniejcej stacji uzdatniania wody zlokalizowanej w miejscowoci Ceranów wchodzi budynek, zbiorniki wody i odstojnik popłuczyn oraz dwie studnie. Modernizacji podlega: - budynek - układ uzdatniania wody - instalacja zasilania i sterowania urzdze SUW - instalacja owietlenia i zasilania gniazd w budynku Zmodernizowana stacja uzdatniania wody bdzie posiadała: - dwie studnie - zbiorniki wody uzdatnionej - zbiornik popłuczyn - mieszacz wodno-powietrzny - sze filtrów - trzy pompy sieciowe strefy 2 - cztery pompy sieciowe strefy 1 - pomp płuczc - agregat sprarkowy - dmuchaw - pomp popłuczyn - pomp kanałow - dwie pompki dozowania - sterownic RS wykonan według niniejszego projektu i zainstalowan w pomieszczeniu rozdzielni. Do zbiorników i studni doprowadzone bd kable do przekazu sygnalizacji okrelonych stanów poziomu wody. Do pomp w studniach i pompy w zbiorniku popłuczyn doprowadzone bd kable zasilajce. W zbiornikach i studniach zainstalowane bd sondy do kontroli poziomu wody.

3 System sterowania, którego centralnym elementem jest sterownik mikroprocesorowy umieszczony w sterownicy RS realizuje funkcje wynikajce z potrzeb pracy układu technologicznego procesu uzdatniania wody. 3 Bilans mocy Bilans mocy SUW - dwie pompy głbinowe z silnikami kady o mocy - 11 kw - trzy pompy sieciowe z silnikami kady o mocy - 4,0 kw - cztery pompy sieciowe z silnikami kady o mocy - 4,0 kw - pompa płuczca z silnikiem o mocy - 4,0 kw - agregat sprarkowy z dwoma silnikami kady o mocy - 1,5 kw - dmuchawa z silnikiem o mocy - 4,0 kw - pompa popłuczyn z silnikiem o mocy - 0,7 kw - pompa kanałowa z silnikiem o mocy - 0,7 kw - dwie pompki dozowania z silnikami kady o mocy - 0,1 kw - dwa mieszadła z silnikami kady o mocy - 0,1 kw - dwa osuszacze kady o mocy - 0,32 kw - sze grzejników olejowych kady o mocy - 1,5 kw - terma - 2,2 kw - owietlenie budynku i terenu - 3,9 kw - dwa wentylatory kady o mocy - 0,2 kw Moc zainstalowanych odbiorników wynosi Pi = 78,95 kw. Moc zapotrzebowana Pszcz = 39,8 kw. 3.2 Zasilanie SUW Po modernizacji SUW moc zapotrzebowana bdzie wynosi Pszcz. = 39,9 kw Owietlenie i gniazda oraz urzdzenia SUW zasilane bd z zaprojektowanej sterownicy RS zainstalowanej w pomieszczeniu rozdzielni. Sterownica RS zasilana bdzie z tablicy TP zasilanej ze złcza kablowego zainstalowanych na zewntrznej cianie stacji SUW. ZK3 i TP wykona wg schematu zasilania. 3.3 Ochrona przepiciowa Do ochrony urzdze SUW od przepi atmosferycznych i łczeniowych zastosowano w sterownicy RS ochronnik klasy B+C typ V25-B+C/ Zabezpieczenia W obwodach wyprowadzonych ze sterownicy zastosowano zabezpieczenia rónicowoprdowe o progu zadziałania 30mA oraz zabezpieczenia nadprdowe o charakterystyce C dla silników i charakterystyce B dla pozostałych obwodów.

4 3.5 Dobór owietlenia w budynku W budynku zaprojektowano owietlenie jarzeniowe przyjmujc rednie minimalne natenie owietlenia zgodnie z PN-84/E Sterownica RS Sterownica RS przeznaczona jest do: - zasilania i zabezpieczenia obwodów owietlenia i gniazd wtyczkowych - zabezpieczenia i załczania obwodów zasilania urzdze SUW - sterowania urzdze układu technologicznego stacji Obudowa sterownicy złoona jest z przedziału kablowego o wymiarze 2000 x 300 x 400mm złczonego z połczonymi dwoma szafami o wymiarach pierwsza 2000 x 800 x 400mm, druga 2000 x 1000 x 400mm. W szafie pierwszej umieszczone s aparaty pola dopływowego zasilania oraz zabezpieczenia obwodów i cz elementów załczania pomp. W szafie tej zainstalowany jest równie falownik pomp sieciowych strefy 2. Pozostałe zabezpieczenia i elementy załczania urzdze oraz falownik pomp sieciowych strefy 1 i elementy sterowania wraz ze sterownikiem mikroprocesorowym umieszczone s w szafie drugiej. Na drzwiach sterownicy jest tablica synoptyczna układu uzdatniania wody i pulpit operatora oraz umieszczone s elementy sterowania w trybie rcznym. Kable wprowadzone s do sterownicy przez cokoły w dnie szaf. Schematy blokowe obwodów siłowych i sterowniczych oraz owietlenia podłczonych do sterownicy przedstawiono na rys. w pkt Rysunki sterownicy przedstawiono w pkt. 3.2 Wykaz obwodów zasilania i sterowania: obwód nr 1 - zasilanie sterownicy RS ze złcza kablowego z pomiarem obwód nr 2 - Zasilanie sterownicy ze złcza podłczenia agregatu obwód nr 6 obwód nr 7 obwód nr 9 obwód nr zasilanie pompy głbinowej 10P1 w studni nr 1 zasilanie pompy głbinowej 10P2 w studni nr 2 zasilanie pompy 110P1 w zbiorniku 110Z1 zasilanie pompy 110P2 w kanale obwody nr 11-:-13 - zasilanie pomp sieciowych 60P1,60P2,60P3 obwody nr 14-:-17 - zasilanie pomp sieciowych 60P4,60P5,60P6, 60P7 obwód nr 19 - zasilanie pompy płuczcej 70P1 obwód nr 20 - zasilanie agregatu sprarkowego 80S1 obwód nr 21 - zasilanie dmuchawy 90D1 obwód nr 22 - zasilanie pompki dozowania 120DP1 obwód nr 23 - zasilanie mieszadła w chlorowni obwód nr 24 - zasilanie pompki dozowania 120DP2 obwód nr 25 - zasilanie mieszadła w pomieszczeniu reagentów

5 obwód nr 26 - podłczenie zaworu elektromagnetycznego 80ZE1 obwód nr 31 - podłczenie sondy kontroli poziomu wody w studni nr 1 obwód nr 32 - podłczenie sondy kontroli poziomu wody w studni nr 2 obwód nr 35 - podłczenie sond poziomu wody w zbiornikach 50Z obwód nr 36 - podłczenie sond kontroli suchobiegu i przelewu w 50Z obwód nr 37 - podłczenie sond poziomu wody w zbiorniku 110Z1 obwód nr 38 - podłczenie sond kontroli suchobiegu w zbiorniku 110Z1 obwód nr 39 - podłczenie sond kontroli w kanale obwód nr 40 - podłczenie sond kontroli suchobiegu pomp 60P obwód nr 41 - podłczenie przetwornika cinienia wody 60PC1 obwód nr 42 - podłczenie przetwornika cinienia wody 60PC2 obwód nr 43 - podłczenie manometru cinienia wody 60PS1 obwód nr 44 - podłczenie manometru cinienia wody 60PS2 obwód nr 45 - podłczenie manometru cinienia powietrza 80S1 obwody nr 51-:-86 - sterowanie przepustnic filtrów F1, F2, F3, F4, F5, F6 obwód nr podłczenie anteny obwody nr 201-: owietlenie hali technologicznej obwody nr 204, Owietlenie zewntrzne wejcia do hali technologicznej obwody nr 206-: owietlenie pomieszczenia chlorowni obwody nr 211-: owietlenie wejcia do chlorowni obwody nr 213-:-217 owietlenie pomieszczenia reagentów obwody nr 218, Owietlenie korytarza obwody nr 220, Owietlenie zewntrzne wejcia do korytarza obwody nr 222, Owietlenie pomieszczenia rozdzielni obwody nr 224-: owietlenie pomieszcze socjalno-sanitarnych obwody nr 241, zasilanie gniazd osuszaczy obwody nr 243-: zasilanie gniazd grzejników w hali technologicznej obwód nr zasilanie gniazda trójfazowego w hali technologicznej obwód nr zasilanie gniazda grzejnika w chlorowni obwód nr zasilanie gniazda termy w chlorowni obwód nr zasilanie gniazda grzejnika w pomieszczeniu reagentów obwód nr zasilanie gniazda grzejnika w pomieszczeniu socjalnym obwód nr zasilanie gniazda w pomieszczeniu socjalnym obwód nr zasilanie gniazda w pomieszczeniu rozdzielni

6 2.8 Sterowanie i sygnalizacja Stacja bdzie pracowa w trybie automatycznym z moliwoci sterowania w trybie rcznym. Sterowanie i nadzór realizuje sterownik programowalny JS 537 firmy GM COMPEX. Stany pracy i awarii urzdze sygnalizowane s lampkami na tablicy synoptycznej układu uzdatniania wody. Pulpit operatora umoliwia komunikacj ze sterownikiem w zakresie: - nastaw parametrów - zmian trybu pracy SUW - sterowania urzdze w trybie pracy rcznej - zmian konfiguracji układu urzdze technologicznych - odczytu wartoci pomiarowych - odczytu historii stanów awaryjnych - kasowania stanów awaryjnych Praca oraz nadzór całego układu uzdatniania wody odbywa si wg zaprogramowanego algorytmu okrelonego na podstawie projektu brany Technologicznej Powiadomienie obsługi lub nadzoru o istotnych awariach pracy stacji uzdatniania wody przekazuje zainstalowany modem transmisji GSM w postaci komunikatów SMS na telefon komórkowy. 3.9 Instalacje w budynku Instalacja połcze wyrównawczych Wewntrz pomieszczenia hali technologicznej naley ułoy szyn połcze wyrównawczych wykonan z tamy ocynkowanej Fe/Zn 25 x 4mm i oznaczy pasmami barwy zielonej i ółtej. Sposób ułoenia dostosowa do stanu uzbrojenia budynku. Do szyny przyłczy dostpne elementy konstrukcji metalowych i urzdzenia układu technologicznego. Za sterownic RS ułoy główn szyn uziemienia z tamy ocynkowanej Fe/ZN 30 x 4 mm i połczy z uziomem otokowym. Wymagana oporno uziomu R 5. Do szyny głównej uziemienia naley przyłczy szyn PE sterownicy RS oraz szyn wyrównawcz pomieszczenia hali technologjcznej Instalacje zasilania gniazd i owietlenia w budynku Trasy przewodów instalacji owietlenia oraz zasilania gniazd przedstawia rys. 0601E0104. Instalacje zaprojektowano z zastosowaniem osprztu nadtynkowego w wykonaniu IP55. Przewody prowadzi w korytkach kablowych w sposób dostosowany do stanu uzbrojenia budynku. Kocówki kabli wprowadzonych do sterownicy RS oznaczy numerem zacisku, do którego s podłczone. Instalacje obwodów owietlenia i zasilania gniazd wykona przewodami: obwody nr 205, 208, 209, 210, - YDY 2 x 1,5 mm 2 212, 215, 216, 217, 219, 221, 223, 225, 227, 229 obwody nr 201, 202, 203, 204, - YDY 3 x 1,5 mm 2 206, 207, 211, 213, 214, 218, 220, 222, 224, 226, 228 obwody nr 241, 242, 243, 244, - YDY 3 x 2,5 mm 2 245, 248, 249, 250, 251, 252, 253 obwód nr YDY 5 x 4 mm 2

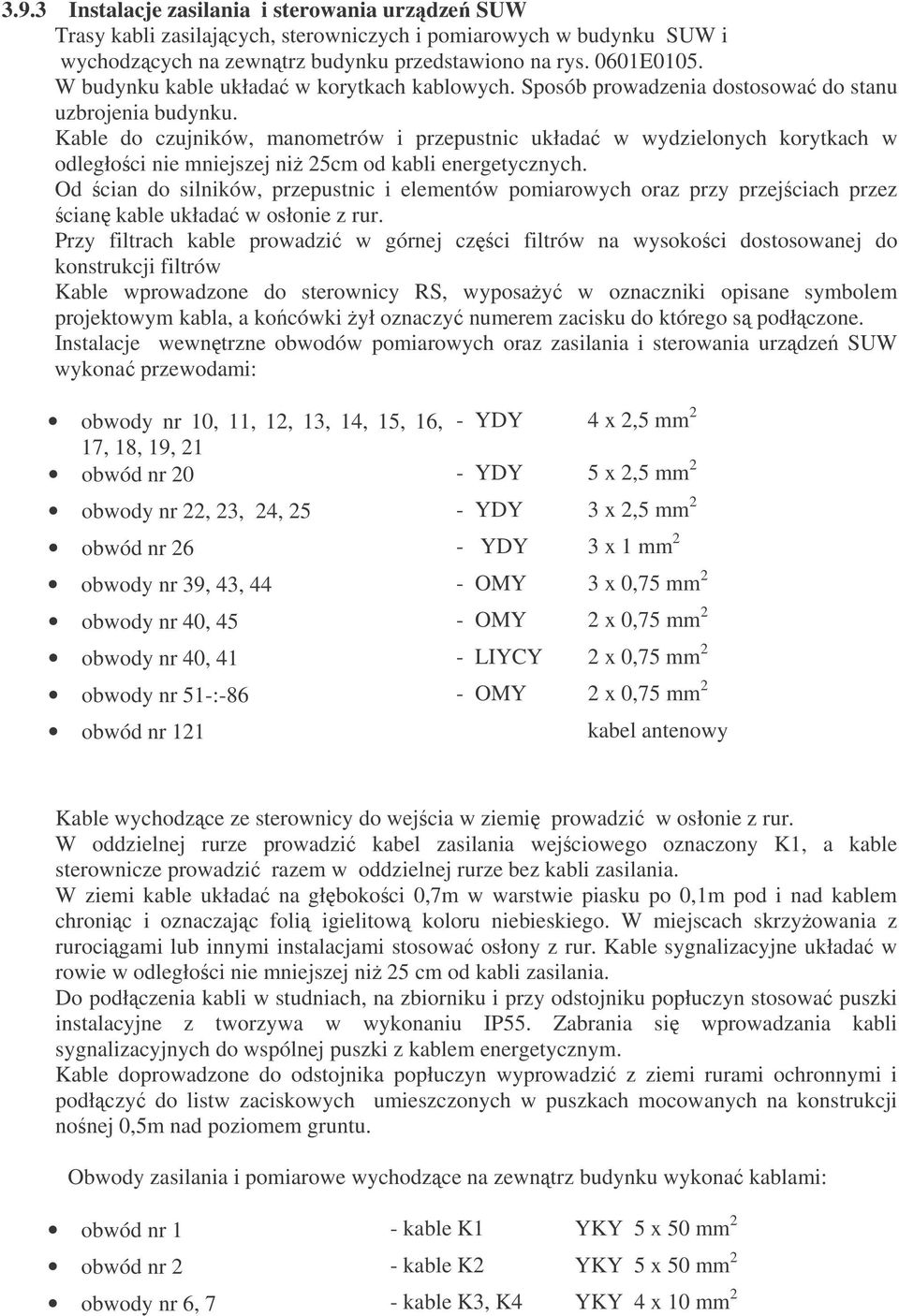

7 3.9.3 Instalacje zasilania i sterowania urzdze SUW Trasy kabli zasilajcych, sterowniczych i pomiarowych w budynku SUW i wychodzcych na zewntrz budynku przedstawiono na rys. 0601E0105. W budynku kable układa w korytkach kablowych. Sposób prowadzenia dostosowa do stanu uzbrojenia budynku. Kable do czujników, manometrów i przepustnic układa w wydzielonych korytkach w odległoci nie mniejszej ni 25cm od kabli energetycznych. Od cian do silników, przepustnic i elementów pomiarowych oraz przy przejciach przez cian kable układa w osłonie z rur. Przy filtrach kable prowadzi w górnej czci filtrów na wysokoci dostosowanej do konstrukcji filtrów Kable wprowadzone do sterownicy RS, wyposay w oznaczniki opisane symbolem projektowym kabla, a kocówki ył oznaczy numerem zacisku do którego s podłczone. Instalacje wewntrzne obwodów pomiarowych oraz zasilania i sterowania urzdze SUW wykona przewodami: obwody nr 10, 11, 12, 13, 14, 15, 16, - YDY 4 x 2,5 mm 2 17, 18, 19, 21 obwód nr 20 - YDY 5 x 2,5 mm 2 obwody nr 22, 23, 24, 25 - YDY 3 x 2,5 mm 2 obwód nr 26 - YDY 3 x 1 mm 2 obwody nr 39, 43, 44 - OMY 3 x 0,75 mm 2 obwody nr 40, 45 - OMY 2 x 0,75 mm 2 obwody nr 40, 41 - LIYCY 2 x 0,75 mm 2 obwody nr 51-:-86 - OMY 2 x 0,75 mm 2 obwód nr 121 kabel antenowy Kable wychodzce ze sterownicy do wejcia w ziemi prowadzi w osłonie z rur. W oddzielnej rurze prowadzi kabel zasilania wejciowego oznaczony K1, a kable sterownicze prowadzi razem w oddzielnej rurze bez kabli zasilania. W ziemi kable układa na głbokoci 0,7m w warstwie piasku po 0,1m pod i nad kablem chronic i oznaczajc foli igielitow koloru niebieskiego. W miejscach skrzyowania z rurocigami lub innymi instalacjami stosowa osłony z rur. Kable sygnalizacyjne układa w rowie w odległoci nie mniejszej ni 25 cm od kabli zasilania. Do podłczenia kabli w studniach, na zbiorniku i przy odstojniku popłuczyn stosowa puszki instalacyjne z tworzywa w wykonaniu IP55. Zabrania si wprowadzania kabli sygnalizacyjnych do wspólnej puszki z kablem energetycznym. Kable doprowadzone do odstojnika popłuczyn wyprowadzi z ziemi rurami ochronnymi i podłczy do listw zaciskowych umieszczonych w puszkach mocowanych na konstrukcji nonej 0,5m nad poziomem gruntu. Obwody zasilania i pomiarowe wychodzce na zewntrz budynku wykona kablami: obwód nr 1 - kable K1 YKY 5 x 50 mm 2 obwód nr 2 - kable K2 YKY 5 x 50 mm 2 obwody nr 6, 7 - kable K3, K4 YKY 4 x 10 mm 2

8 obwód nr 9 - kabel K5 YKY 4 x 2,5 mm 2 obwody nr 31, 32 - kable KS1, KS2, YKSY 7 x 1,5 mm 2 obwody nr (35+36) - kabel KS3 YKSY 14 x 1,5 mm 2 obwody nr (37+38) - kabel KS4 YKSY 7 x 1,5 mm 2 obwód nr kabel K6 YKY 3 x 2,5 mm Instalacje sond, czujników kontrolnych i pomiarowych Do kontroli poziomu wody w zbiornikach i studniach zastosowano sondy konduktometryczne produkcji GM COMPEX. Sondy instalowa na wysokociach wg danych okrelonych w projekcie technologicznym stacji, a przewody wprowadzi rur ochronn do puszki instalacyjnej w wykonaniu IP55 i połczy poprzez listw zaciskow z przewodami kabli podłczonych do sterownicy RS. Stan suchobiegu pomp sieciowych i płuczcej oraz pompy popłuczyn kontroluje si sondami konduktometrycznymi zainstalowanymi w zbiornikach. Dodatkowo stan suchobiegu pomp sieciowych i płuczcej kontroluje si sond konduktometryczn zainstalowan w rurocigu wody wejciowej przy pompach. Do pomiaru i kontroli cinienia wody podawanej do sieci wodocigowych z SUW zastosowano czujniki typu NA10A firmy TRAFAG oraz manometry kontaktowe. Czujniki cinienia wody instalowane s na rurocigu poprzez przyłcze M20x1,5. Stan cinienia powietrza kontroluje manometr kontaktowy EM3 zainstalowany przy sprarce Ochrona przed poraeniem prdem elektrycznym Instalacje elektryczne zaprojektowano w układzie TN-S. Ochron podstawow zrealizowano przez izolacj robocz. Zabrania si zabezpiecza lub przerywa obwód PE. Jako ochron dodatkow przed poraeniem prdem elektrycznym zaprojektowano SZYBKIE WYŁ CZENIE. 4 Zestawienie materiałów podstawowych Sterownica RS - szt. 1 wyk. GM COMPEX Oprawa jarzeniowa typu OPK240NPG - szt. 30 Łcznik klawiszowy - szt. 12 Przełcznik zmienny klawiszowy - szt. 2 Łcznik kracowy MPO-4 - szt. 2 Gniazdo dwubiegunowe z zestykiem ochronnym 10A 250V - szt. 17 i przykrywk Gniazdo nacienne 3P + N + Z 16A - szt. 2 Puszka plastikowa hermetyczna IP55 (80 x 80 x 40) - szt. 4 Puszka plastikowa hermetyczna IP55 (150 x 150 x 80) - szt. 3 Sondy konduktometryczne zbiornika 50Z - kpl 2 wyk. GM COMPEX Sondy konduktometryczne zbiornika popłuczyn - kpl 2 wyk. GM COMPEX Sondy konduktometryczne studni - kpl 2 wyk. GM COMPEX Korytko kablowe 16 x 16 - m Korytko kablowe 30 x 25 - m Korytko kablowe 60 x 60 - m Korytko kablowe 90 x 60 - m

9 Rura osłonowa DN40 - m Rura osłonowa DN63 - m Rura osłonowa DN90 - m Korytko instalacyjne X U571 - szt. Pokrywa X116-1 U586 - szt. Przewód YDY 2 x 1,5 - m Przewód YDY 3 x 1 - m Przewód YDY 3 x 1,5 - m Przewód YDY 3 x 2,5 - m Przewód YDY 4 x 2,5 - m Przewód YDY 5 x 2,5 - m Przewód YDY 5 x 4 - m Przewód OMY 2 x 0,75 - m Przewód OMY 3 x 0,75 - m Przewód LIYCY 2 x 0,75 - m Kabel YKSY 7 x 1,5 - m Kabel YKSY 14 x 1,5 - m Kabel YKY 5 x 50 - m Tama ocynkowana Fe/Zn 25 x 4 - m Tama ocynkowana Fe/Zn 30 x 4 - m Sonda konduktometryczna suchobiegu pomp - kpl 1 wyk. GM COMPEX Sonda konduktometryczna w kanale - kpl 1 wyk. GM COMPEX
