1 INSTRUKCJA MONTAŻU I EKSPLOATACJI ZBIORNIKÓW HYDROFOROWYCH TYPU

2 1.Budowa. Zbiorniki hydroforowe typu wykonane są z blachy stalowej jako konstrukcje całkowicie spawane. Zbiorniki są cynkowane ogniowo.. Szczegóły budowy przedstawia rys nr Zakres stosowania. Zasilanie w wodę budynków mieszkalnych i gospodarczych z własnego ujęcia wody, z płytkich warstw wodonośnych ze studni ocembrowanych, wierconych, stawów lub zbiorników, w zestawie hydroforowym jako zbiornik wodno - powietrzny. Zbiorniki przystosowano do współpracy z pompami samossącymi wyposażonymi w zawór smoczkowy działanie którego powoduje dostarczanie wraz z pompowana wodą przez pompę także powietrza do uzupełniania poduszki powietrznej. 3. Montaż i instalacja Zapewnienie właściwej pracy oraz żywotności zbiorników hydroforowych uzyskujemy przestrzegając ściśle następujących zasad montażu i: 1. Zbiornik do układu zasilania należy podłączyć w takim miejscu, aby nie był narażony na bezpośrednie działanie czynników atmosferycznych a temperatura otoczenia nie spadła poniżej 0 O C. 2. Zbiornik można instalować tylko do układów, w których max. ciśnienie nie przekroczy ciśnienia obliczeniowego danego typu zbiornika podanego w dokumentacji oraz tabliczce znamionowej. W szczególności należy do zasilania zbiorników stosować pompy o maksymalnej wysokości podnoszenia mniejszej niż ciśnienie obliczeniowe zbiornika ; w przeciwnym wypadku należy stosować zawór bezpieczeństwa na ciśnienie nie wyższe od ciśnienia obliczeniowego umieszczony na króćcu dolotowym lub wylotowym o wydajności zrzutu większej niż urządzenie zasilające (pompa) Zabrania się podłączenia do przestrzeni poduszki powietrznej zbiornika innej instalacji pneumatycznej np. w układzie ze sprężarką. 3. Wzbronione jest zasilanie urządzenia hydroforowego bezpośrednio z sieci wodociągowej. Pompa może być podłączona tylko do bezciśnieniowego ujęcia wody (studnia, zbiornik wody itp.); a poziom lustra wody w ujęciu wody nie może być wyższy od osi pompy. 4. Zamontowanie zbiornika powinno zapewniać dogodne dojście umożliwiające jego obsługę oraz łatwość odczytania parametrów roboczych i danych z tabliczki znamionowej. 5. Wskazane jest dokonanie montażu i uruchomienie urządzenia zgodnie z instrukcją przez instalatora z uprawnieniami. 4. Użytkowanie i konserwacja. W celu zapewnienia właściwej pracy zbiorników hydroforowych w całym układzie zasilania w wodę należy ściśle przestrzegać następujących uwag: 1. Zbiorniki poszczególnych pojemności zostały zaprojektowane do pracy na odpowiednie ciśnienie i zabrania się stosowania wyższych ciśnień roboczych. 2. Po upływie dwuletniej eksploatacji, a następnie co rok użytkownik winien usunąć osad ze zbiornika, dokładnie go oczyścić i przeglądnąć. Przystępując do tych czynności należy obniżyć ciśnienie do 0 i dopiero wówczas zdemontować pokrywę wyczystkową oraz wykręcić korek dennicy dolnej.

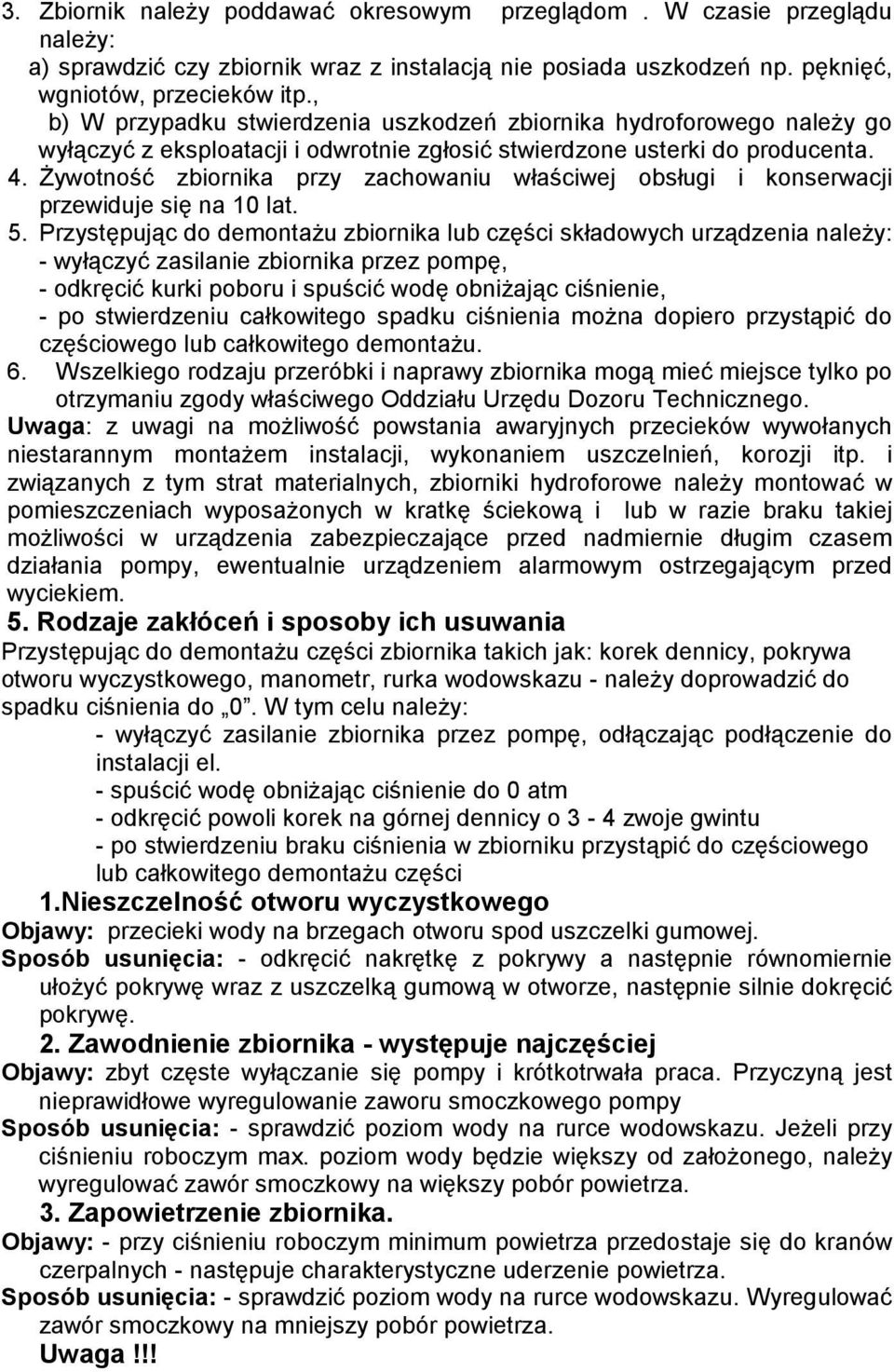

3 3. Zbiornik należy poddawać okresowym przeglądom. W czasie przeglądu należy: a) sprawdzić czy zbiornik wraz z instalacją nie posiada uszkodzeń np. pęknięć, wgniotów, przecieków itp., b) W przypadku stwierdzenia uszkodzeń zbiornika hydroforowego należy go wyłączyć z eksploatacji i odwrotnie zgłosić stwierdzone usterki do producenta. 4. Żywotność zbiornika przy zachowaniu właściwej obsługi i konserwacji przewiduje się na 10 lat. 5. Przystępując do demontażu zbiornika lub części składowych urządzenia należy: - wyłączyć zasilanie zbiornika przez pompę, - odkręcić kurki poboru i spuścić wodę obniżając ciśnienie, - po stwierdzeniu całkowitego spadku ciśnienia można dopiero przystąpić do częściowego lub całkowitego demontażu. 6. Wszelkiego rodzaju przeróbki i naprawy zbiornika mogą mieć miejsce tylko po otrzymaniu zgody właściwego Oddziału Urzędu Dozoru Technicznego. Uwaga: z uwagi na możliwość powstania awaryjnych przecieków wywołanych niestarannym montażem instalacji, wykonaniem uszczelnień, korozji itp. i związanych z tym strat materialnych, zbiorniki hydroforowe należy montować w pomieszczeniach wyposażonych w kratkę ściekową i lub w razie braku takiej możliwości w urządzenia zabezpieczające przed nadmiernie długim czasem działania pompy, ewentualnie urządzeniem alarmowym ostrzegającym przed wyciekiem. 5. Rodzaje zakłóceń i sposoby ich usuwania Przystępując do demontażu części zbiornika takich jak: korek dennicy, pokrywa otworu wyczystkowego, manometr, rurka wodowskazu - należy doprowadzić do spadku ciśnienia do 0. W tym celu należy: - wyłączyć zasilanie zbiornika przez pompę, odłączając podłączenie do instalacji el. - spuścić wodę obniżając ciśnienie do 0 atm - odkręcić powoli korek na górnej dennicy o 3-4 zwoje gwintu - po stwierdzeniu braku ciśnienia w zbiorniku przystąpić do częściowego lub całkowitego demontażu części 1.Nieszczelność otworu wyczystkowego Objawy: przecieki wody na brzegach otworu spod uszczelki gumowej. Sposób usunięcia: - odkręcić nakrętkę z pokrywy a następnie równomiernie ułożyć pokrywę wraz z uszczelką gumową w otworze, następnie silnie dokręcić pokrywę. 2. Zawodnienie zbiornika - występuje najczęściej Objawy: zbyt częste wyłączanie się pompy i krótkotrwała praca. Przyczyną jest nieprawidłowe wyregulowanie zaworu smoczkowego pompy Sposób usunięcia: - sprawdzić poziom wody na rurce wodowskazu. Jeżeli przy ciśnieniu roboczym max. poziom wody będzie większy od założonego, należy wyregulować zawór smoczkowy na większy pobór powietrza. 3. Zapowietrzenie zbiornika. Objawy: - przy ciśnieniu roboczym minimum powietrza przedostaje się do kranów czerpalnych - następuje charakterystyczne uderzenie powietrza. Sposób usunięcia: - sprawdzić poziom wody na rurce wodowskazu. Wyregulować zawór smoczkowy na mniejszy pobór powietrza. Uwaga!!!

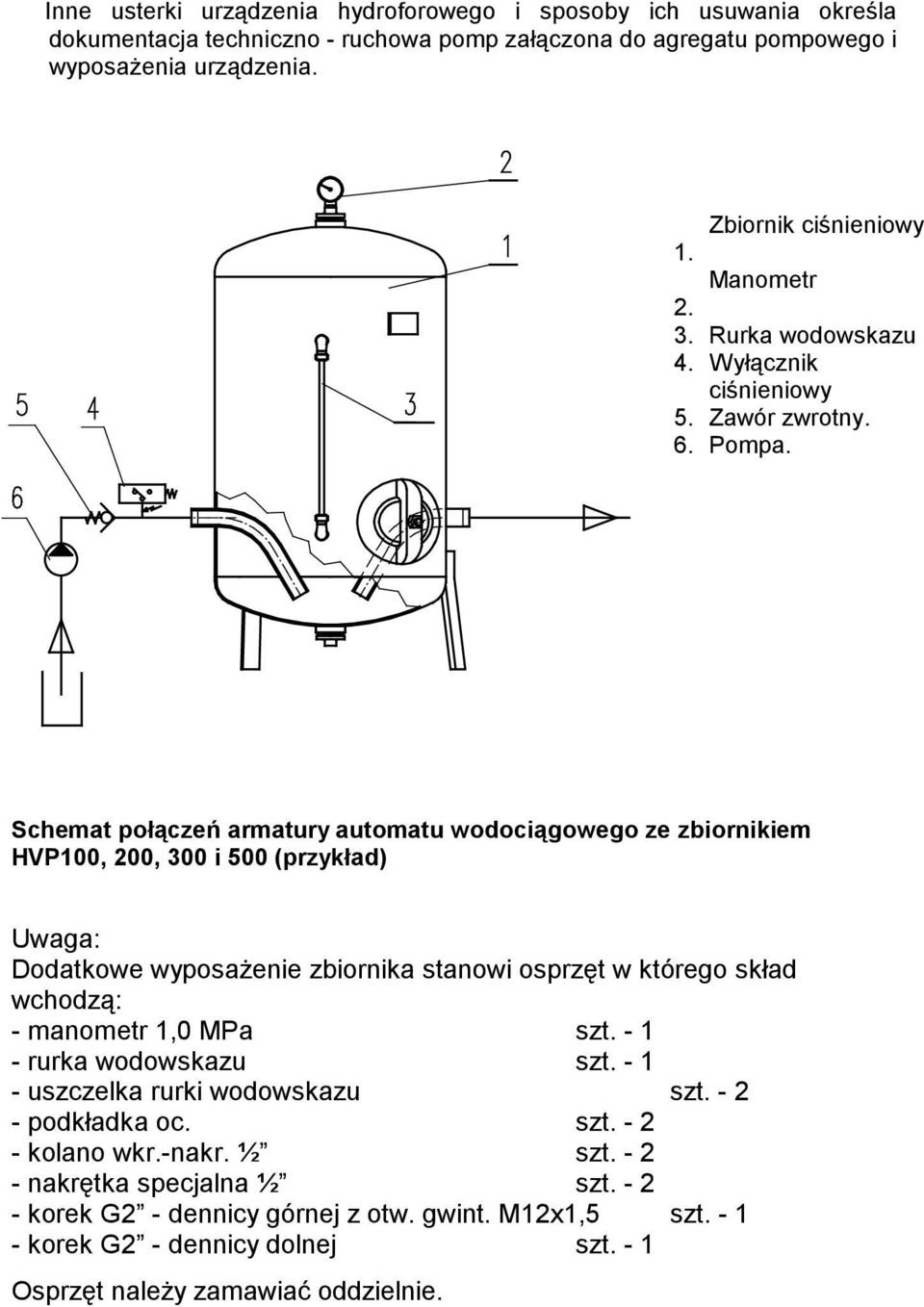

4 Inne usterki urządzenia hydroforowego i sposoby ich usuwania określa dokumentacja techniczno - ruchowa pomp załączona do agregatu pompowego i wyposażenia urządzenia. Zbiornik ciśnieniowy 1. Manometr Rurka wodowskazu 4. Wyłącznik ciśnieniowy 5. Zawór zwrotny. 6. Pompa. Schemat połączeń armatury automatu wodociągowego ze zbiornikiem 100, 200, 300 i 500 (przykład) Uwaga: Dodatkowe wyposażenie zbiornika stanowi osprzęt w którego skład wchodzą: - manometr 1,0 szt rurka wodowskazu szt uszczelka rurki wodowskazu szt podkładka oc. szt kolano wkr.-nakr. ½ szt nakrętka specjalna ½ szt korek G2 - dennicy górnej z otw. gwint. M12x1,5 szt korek G2 - dennicy dolnej szt. - 1 Osprzęt należy zamawiać oddzielnie.

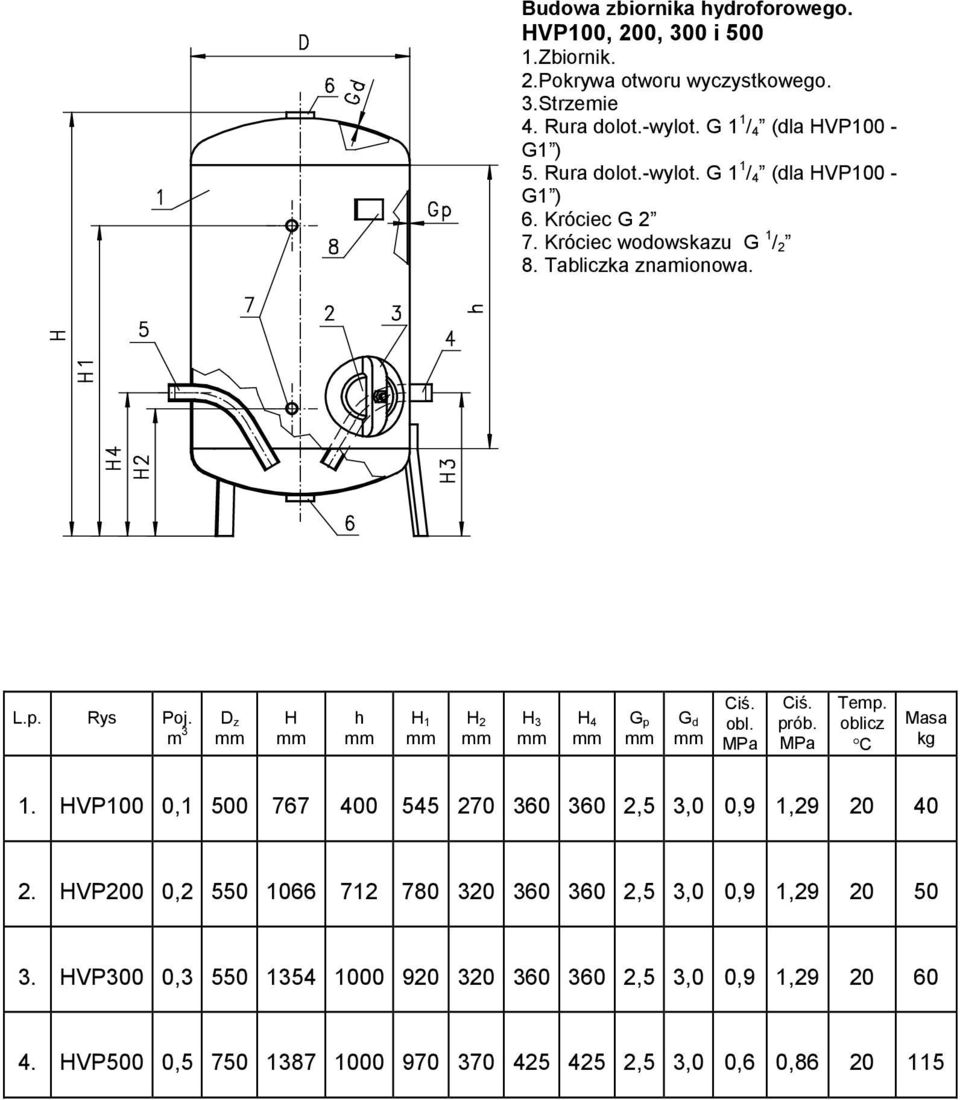

5 Budowa zbiornika hydroforowego. 100, 200, 300 i Zbiornik. 2.Pokrywa otworu wyczystkowego. 3.Strzemie 4. Rura dolot.-wylot. G 1 1 / 4 (dla G1 ) 5. Rura dolot.-wylot. G 1 1 / 4 (dla G1 ) 6. Króciec G 2 7. Króciec wodowskazu G 1 / 2 8. Tabliczka znamionowa. L.p. Rys Poj. m 3 D z H h H 1 H 2 H 3 H 4 G p G d Ciś. obl. Ciś. prób. Temp. oblicz C Masa kg , ,5 3,0 0,9 1, , ,5 3,0 0,9 1, , ,5 3,0 0,9 1, , ,5 3,0 0,6 0,

6 Schemat połączeń armatury automatu wodociągowego 101, 151, 202, 201, 301 (przykład) Uwaga: Dodatkowe wyposażenie zbiornika stanowi osprzęt w którego skład wchodzą: - manometr 1,0 szt rurka wodowskazu szt uszczelka rurki wodowskazu szt podkładka oc. szt kolano wkr.-nakr. ½ szt nakrętka specjalna ½ szt korek G2 - dennicy górnej z otw. gwint. M12x1,5 szt korek G2 - dennicy dolnej szt. - 1 Osprzęt należy zamawiać oddzielnie.

7 Budowa zbiornika hydroforowego 101, 151, 202, 201, Zbiornik. 2.Pokrywa otworu wyczystkowego. 3.Strzemie 4. Króciec poboru wody G 1 1 / 4 (dla G1 ) 5. Króciec dolotowy G 1 1 / 4 (dla G1 ) 6. Króciec G 2 7. Króciec wodowskazu G 1 / 2 8. Tabliczka znamionowa. L.p Rys Poj. m D z H h H 1 H 2 H 3 H 4 G p G d Ciś. obl. Ciś. prób. Temp. oblicz C 101 0, ,2 2,5 0,6 0, , ,2 2,5 0,6 0, , ,2 2,5 0,5 0, , ,2 2,5 0,6 0, , ,2 2,5 0,6 0, Masa kg

8 Rys1.Budowa zbiornika hydroforowego Zbiornik. 2. Pokrywa otworu wyczystkowego. 3. Strzemię. 4. Rura przepływowa z kołnierzem DN50PN6. 5. Króciec G2. 6. Króciec wodowskazu G1/2. 7. Tabliczka znamionowa. Główne wymiary Pojemność m 3 Dane techniczne Ciśnienie obliczeniowe D z H Ciśnienie próbne h 1 h 2 h 3 h 4 G p 1, Temperatura Masa obliczeniowa C kg 0,8 1, G d Dokumentacja towarzysząca zbiornikowi: 1. Instrukcja montażu i eksploatacji zbiorników hydroforowych. 2. Deklaracja zgodności WE 3. Gwarancja.
