INSTRUKCJA MONTAU I EKSPLOATACJI ELEKTRYCZNYCH, KANAŁOWYCH NAGRZEWNIC POWIETRZA TYPU CB, RB, RBK, CBM, RBM

Transkrypt

1 INSTRUKCJA MONTAU I EKSPLOATACJI ELEKTRYCZNYCH, KANAŁOWYCH NAGRZEWNIC POWIETRZA TYPU CB, RB, RBK, CBM, RBM SYSTEMAIR S.A. Al. Krakowska 169, Łazy k/warszawy, Wólka Kosowska

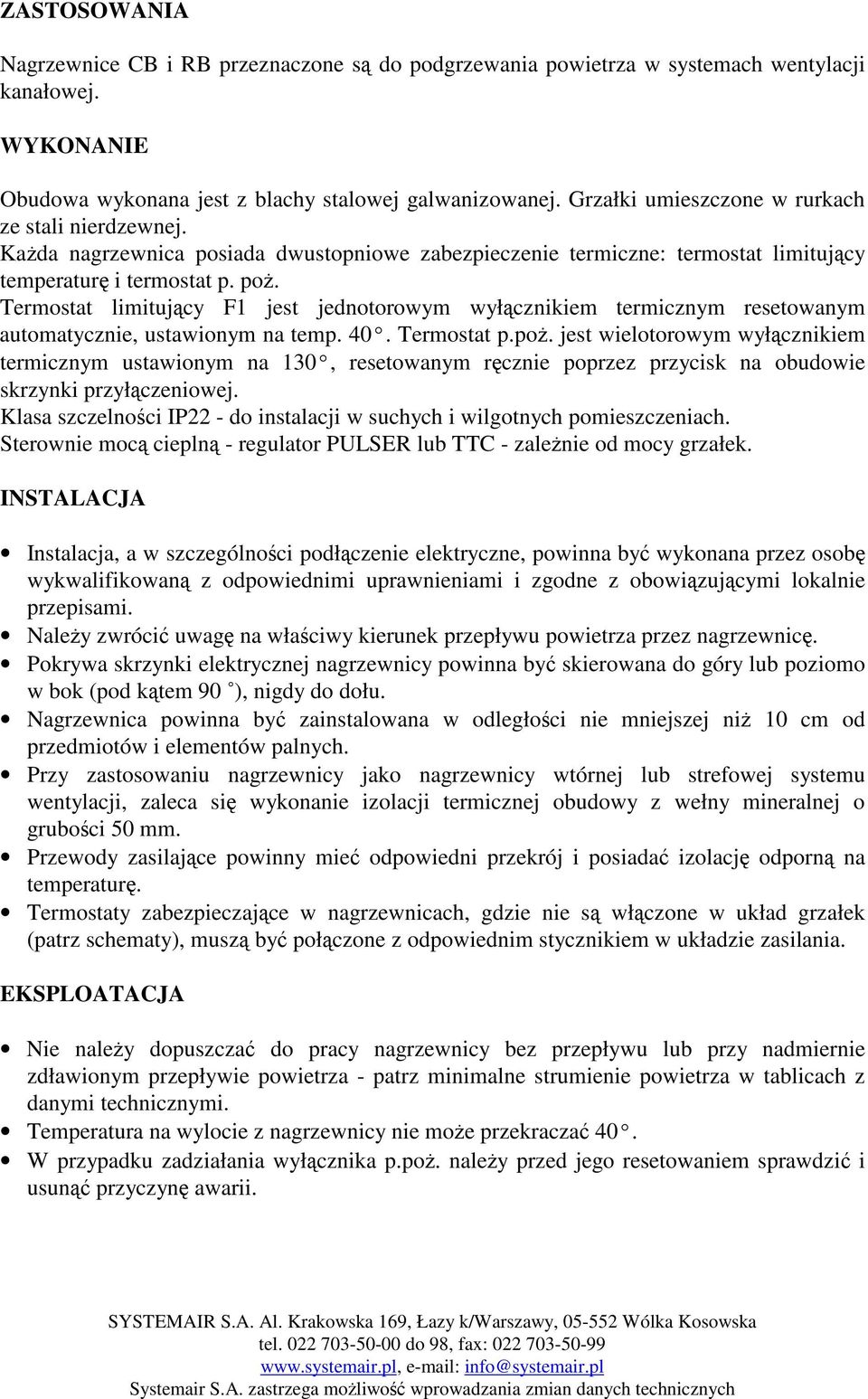

2 ZASTOSOWANIA Nagrzewnice CB i RB przeznaczone s do podgrzewania powietrza w systemach wentylacji kanałowej. WYKONANIE Obudowa wykonana jest z blachy stalowej galwanizowanej. Grzałki umieszczone w rurkach ze stali nierdzewnej. Kada nagrzewnica posiada dwustopniowe zabezpieczenie termiczne: termostat limitujcy temperatur i termostat p. po. Termostat limitujcy F1 jest jednotorowym wyłcznikiem termicznym resetowanym automatycznie, ustawionym na temp. 40. Termostat p.po. jest wielotorowym wyłcznikiem termicznym ustawionym na 130, resetowanym rcznie poprzez przycisk na obudowie skrzynki przyłczeniowej. Klasa szczelnoci IP22 - do instalacji w suchych i wilgotnych pomieszczeniach. Sterownie moc ciepln - regulator PULSER lub TTC - zalenie od mocy grzałek. INSTALACJA Instalacja, a w szczególnoci podłczenie elektryczne, powinna by wykonana przez osob wykwalifikowan z odpowiednimi uprawnieniami i zgodne z obowizujcymi lokalnie przepisami. Naley zwróci uwag na właciwy kierunek przepływu powietrza przez nagrzewnic. Pokrywa skrzynki elektrycznej nagrzewnicy powinna by skierowana do góry lub poziomo w bok (pod ktem 90 ), nigdy do dołu. Nagrzewnica powinna by zainstalowana w odległoci nie mniejszej ni 10 cm od przedmiotów i elementów palnych. Przy zastosowaniu nagrzewnicy jako nagrzewnicy wtórnej lub strefowej systemu wentylacji, zaleca si wykonanie izolacji termicznej obudowy z wełny mineralnej o gruboci 50 mm. Przewody zasilajce powinny mie odpowiedni przekrój i posiada izolacj odporn na temperatur. Termostaty zabezpieczajce w nagrzewnicach, gdzie nie s włczone w układ grzałek (patrz schematy), musz by połczone z odpowiednim stycznikiem w układzie zasilania. EKSPLOATACJA Nie naley dopuszcza do pracy nagrzewnicy bez przepływu lub przy nadmiernie zdławionym przepływie powietrza - patrz minimalne strumienie powietrza w tablicach z danymi technicznymi. Temperatura na wylocie z nagrzewnicy nie moe przekracza 40. W przypadku zadziałania wyłcznika p.po. naley przed jego resetowaniem sprawdzi i usun przyczyn awarii. SYSTEMAIR S.A. Al. Krakowska 169, Łazy k/warszawy, Wólka Kosowska
