PRZEDMIAR ROBÓT KP 2 cz. 4

Transkrypt

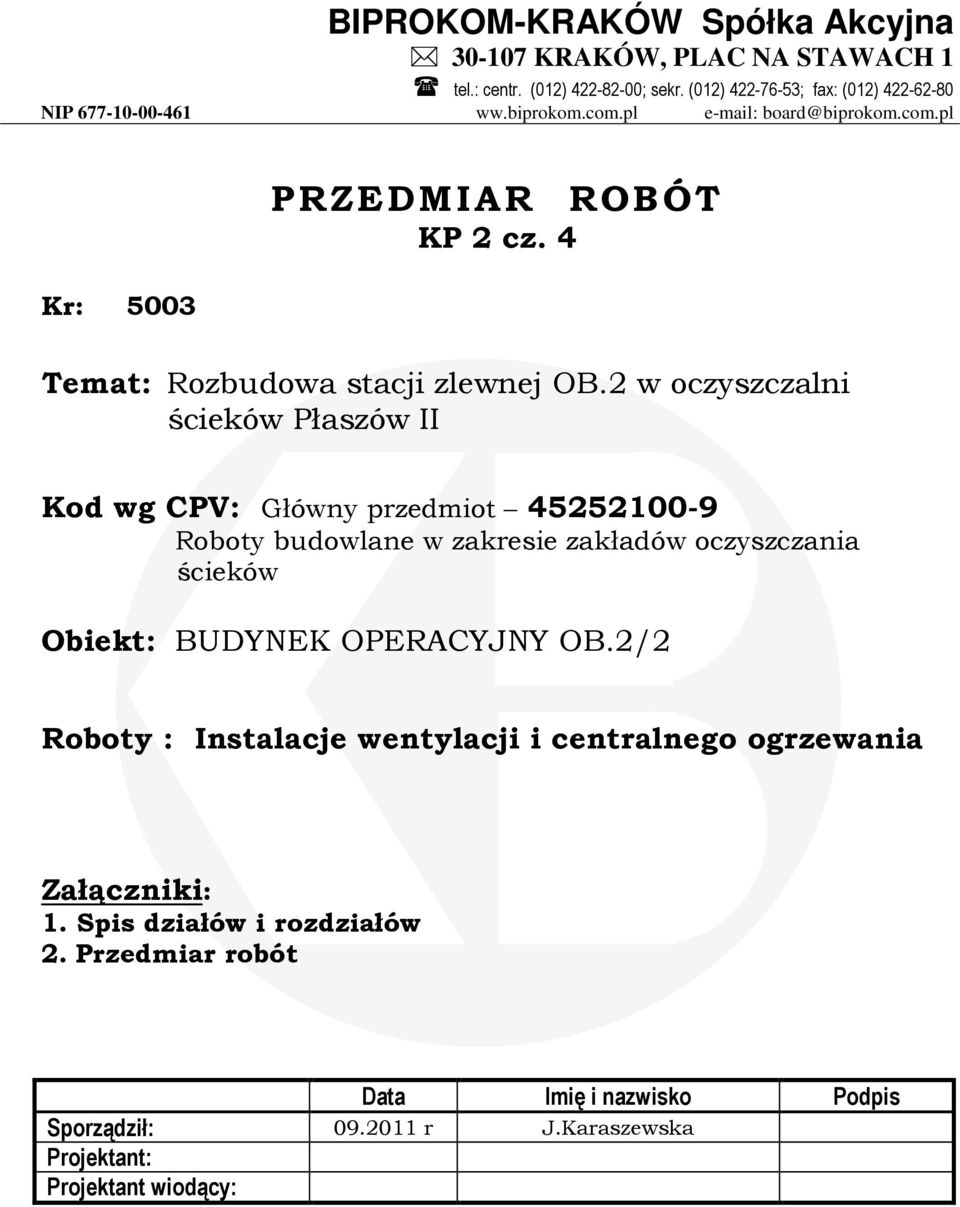

1 BIPROKOM-KRAKÓW Spółka Akcyjna KRAKÓW, PLAC NA STAWACH 1 tel.: centr. (012) ; sekr. (012) ; fax: (012) NIP ww.biprokom.com.pl board@biprokom.com.pl Kr: 5003 PRZEDMIAR ROBÓT KP 2 cz. 4 Temat: Rozbudowa stacji zlewnej OB.2 w oczyszczalni ścieków Płaszów II Kod wg CPV: Główny przedmiot Roboty budowlane w zakresie zakładów oczyszczania ścieków Obiekt: BUDYNEK OPERACYJNY OB.2/2 Roboty : Instalacje wentylacji i centralnego ogrzewania Załączniki: 1. Spis działów i rozdziałów 2. Przedmiar robót Data Imię i nazwisko Podpis Sporządził: r J.Karaszewska Projektant: Projektant wiodący:

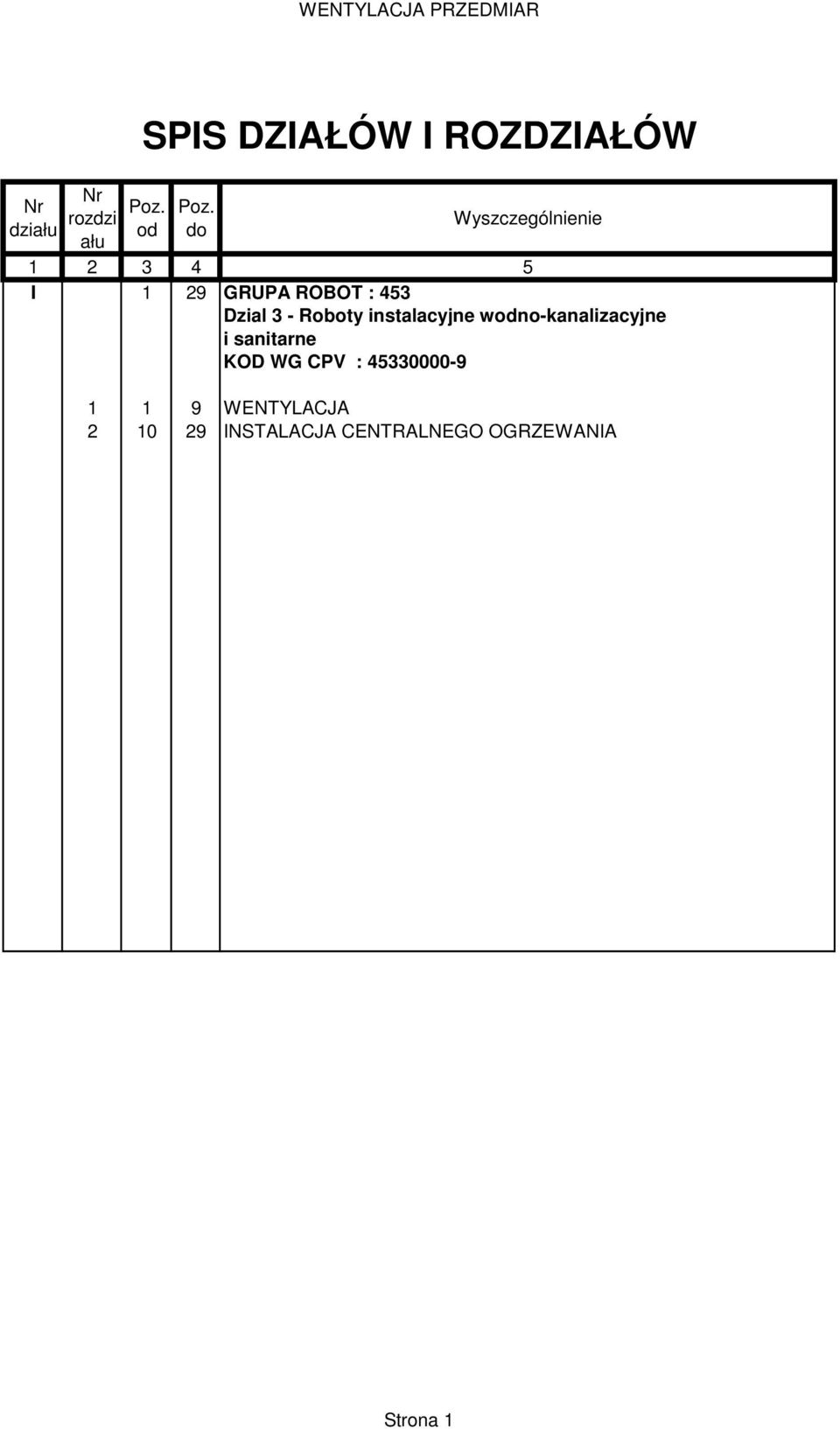

2 Nr działu Nr rozdzi ału SPIS DZIAŁÓW I ROZDZIAŁÓW Poz. od Poz. do Wyszczególnienie 5 I 1 29 GRUPA ROBOT : 453 Dzial 3 - Roboty instalacyjne wodno-kanalizacyjne i sanitarne KOD WG CPV : WENTYLACJA INSTALACJA CENTRALNEGO OGRZEWANIA Strona 1

3 Przedmiar robót 1.00 ( 1-29 ) GRUPA ROBOT : 453 Dzial 3 - Roboty instalacyjne wodno-kanalizacyjne i sanitarne KOD WG CPV : I ( 1-9 ) WENTYLACJA 1 KNR PRZEWODY WENTYLACYJNE KOLOWE TYP S Z BLACHY m2 1,00 STALOWEJ OCYNKOWANEJ PRZY UDZIALE KSZTALTEK DO 35% O SREDNICY DO 315 MM 0,50 * 2 = 4W-3 1,00 2 KNR PRZEWODY WENTYLACYJNE KOLOWE TYP S Z BLACHY m2 0,92 STALOWEJ OCYNKOWANEJ PRZY UDZIALE KSZTALTEK DO 35% O SREDNICY DO 200 MM 3,14*0,16*0,44 * 1 = 4W-4 0,22 3,14*0,16*1,40 * 1 = 4W-6 0,70 RAZEM = 0,92 3 KNR KRATKI WENTYLACYJNE DO PRZEWODOW ALUMINIOWYCH szt 2,00 I STALOWYCH O OBWODZIE DO 800 MM 2 = 4W-5 2,00 4 KNR NAWIETRZNIKI PODOKIENNE FI 110 MM szt 4,00 O WIELKOSCIACH /GRUBOSC MURU W CEGLACH/DO 1.5 Strona 2

4 Z SIATKA I REGULACJA NAPLYWU 1.00 ( 1 POWIETRZA - 29 ) POPRZEZ ZALUZJE, CHROMONIKLOWA ANALOGIA 4 = 1N 4,00 5 KNR PODSTAWY DACHOWE STALOWE KOLOWE TYP B/II szt 1,00 W UKLADACH KANALOWYCH O SREDNICY DO 160 MM 1 = 4W-2 1,00 6 KNR WENTYLATORY DACHOWE STALOWE LUB Z PCW szt 1,00 FI OTWORU SSACEGO DO 200 MM, MASA DO 25 KG WENTYLATOR FI 160 MM V=350 M3/H 1 = 4W-1 1,00 7 KNR WENTYLATORY OSIOWE DO WENTYLACJI BEZPRZEWODOWEJ szt 2,00 Z WIRNIKIEM OSADZONYM NA WALE SILNIKA SREDNICY OTWORU SSACEGO DO 355 MM, MASA DO 15 KG ANALOGIA WENTYLATOR LAZIENKOWY V=60 M3/H NA KANALE GRAWITACYJNYM 2 = 1W 2,00 8 KNR WENTYLATORY OSIOWE DO WENTYLACJI BEZPRZEWODOWEJ szt 3,00 Z WIRNIKIEM OSADZONYM NA WALE SILNIKA SREDNICY OTWORU SSACEGO DO 355 MM, MASA DO 15 KG ANALOGIA WENTYLATOR LAZIENKOWY V=100 M3/H MONTOWANY POD STROPEM Strona 3

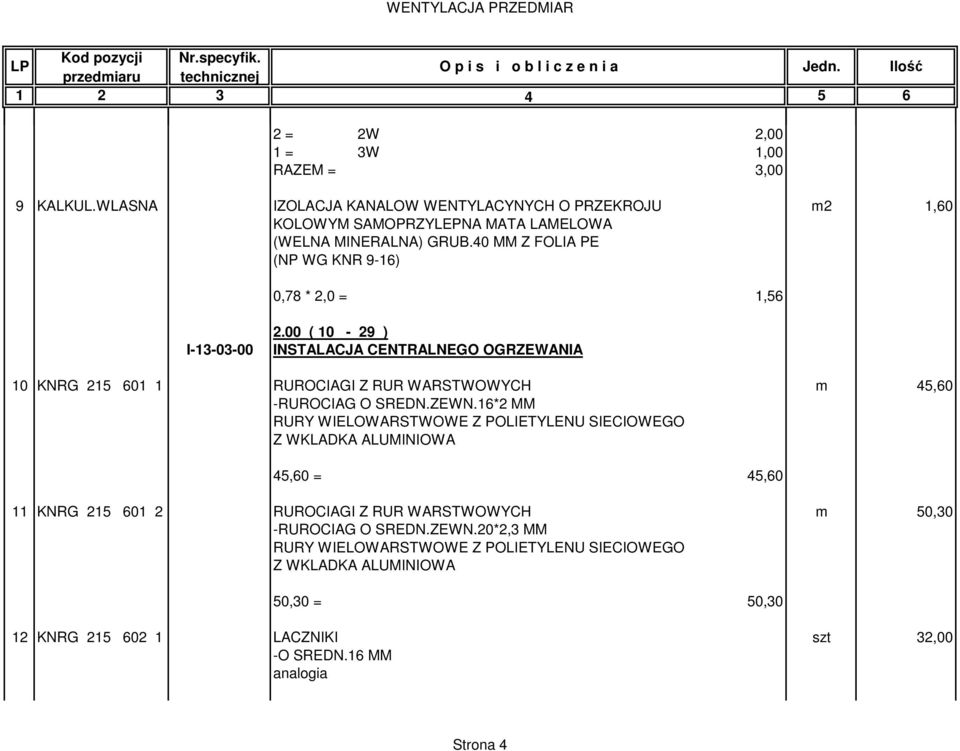

5 1.00 ( 1-29 ) 2 = 2W 2,00 1 = 3W 1,00 RAZEM = 3,00 9 KALKUL.WLASNA IZOLACJA KANALOW WENTYLACYNYCH O PRZEKROJU m2 1,60 KOLOWYM SAMOPRZYLEPNA MATA LAMELOWA (WELNA MINERALNA) GRUB.40 MM Z FOLIA PE (NP WG KNR 9-16) 0,78 * 2,0 = 1,56 I ( ) INSTALACJA CENTRALNEGO OGRZEWANIA 10 KNRG RUROCIAGI Z RUR WARSTWOWYCH m 45,60 -RUROCIAG O SREDN.ZEWN.16*2 MM RURY WIELOWARSTWOWE Z POLIETYLENU SIECIOWEGO Z WKLADKA ALUMINIOWA 45,60 = 45,60 11 KNRG RUROCIAGI Z RUR WARSTWOWYCH m 50,30 -RUROCIAG O SREDN.ZEWN.20*2,3 MM RURY WIELOWARSTWOWE Z POLIETYLENU SIECIOWEGO Z WKLADKA ALUMINIOWA 50,30 = 50,30 12 KNRG LACZNIKI szt 32,00 -O SREDN.16 MM analogia Strona 4

6 32 = luk 90 st 1.00 ( 1-29 ) 32,00 13 KNRG LACZNIKI szt 12,00 -O SREDN.20 MM analogia 12 = luk 90 st 12,00 14 KNRG LACZNIKI szt 53,00 -POLACZENIE ARMATURY O SREDN.16 MM analogia 15 KNNR PROBA SZCZELNOSCI INSTAL.CENTRALNEGO OGRZEWANIA szt 1,00 Z RUR Z TWORZYW SZTUCZNYCH -PROBA ZASADNICZA (PULSACYJNA) NAKLADY NA 1 PROBE 16 KNNR PROBA SZCZELNOSCI INSTAL.CENTRALNEGO OGRZEWANIA m 95,90 Z RUR Z TWORZYW SZTUCZNYCH -DODATEK ZA PROBE W BUD.NIEMIESZKALNYCH (NA 1 MB) 45, ,30 = 95,90 17 KNNR ZAWORY PRZELOTOWE I ZWROTNE O POLACZENIACH szt 2,00 GWINTOWANYCH -O SREDN.NOMIN.15 MM 18 KNNR ZAWORY PRZELOTOWE I ZWROTNE O POLACZENIACH szt 1,00 GWINTOWANYCH -O SREDN.NOMIN.15 MM analogia ZAWOR REGULACYJNY UPUSTOWY 19 KNNR ZAWORY GRZEJNIKOWE I ODPOWIETRZAJACE szt 7,00 Strona 5

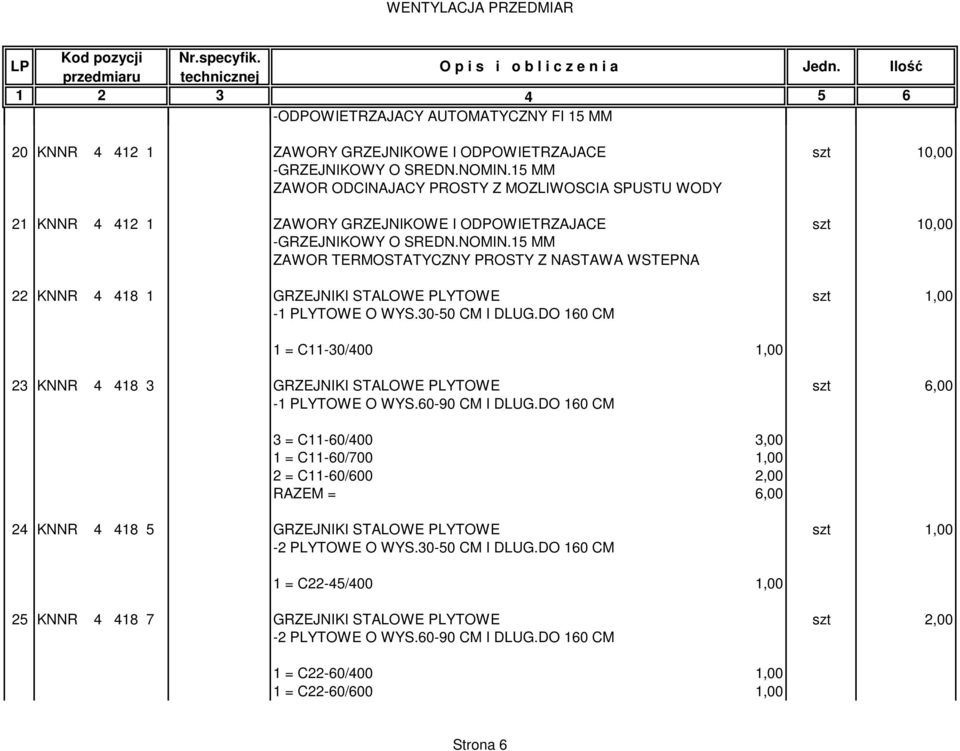

7 -ODPOWIETRZAJACY AUTOMATYCZNY 1.00 ( 1-29 FI ) 15 MM 20 KNNR ZAWORY GRZEJNIKOWE I ODPOWIETRZAJACE szt 10,00 -GRZEJNIKOWY O SREDN.NOMIN.15 MM ZAWOR ODCINAJACY PROSTY Z MOZLIWOSCIA SPUSTU WODY 21 KNNR ZAWORY GRZEJNIKOWE I ODPOWIETRZAJACE szt 10,00 -GRZEJNIKOWY O SREDN.NOMIN.15 MM ZAWOR TERMOSTATYCZNY PROSTY Z NASTAWA WSTEPNA 22 KNNR GRZEJNIKI STALOWE PLYTOWE szt 1,00-1 PLYTOWE O WYS CM I DLUG.DO 160 CM 1 = C11-30/400 1,00 23 KNNR GRZEJNIKI STALOWE PLYTOWE szt 6,00-1 PLYTOWE O WYS CM I DLUG.DO 160 CM 3 = C11-60/400 3,00 1 = C11-60/700 1,00 2 = C11-60/600 2,00 RAZEM = 6,00 24 KNNR GRZEJNIKI STALOWE PLYTOWE szt 1,00-2 PLYTOWE O WYS CM I DLUG.DO 160 CM 1 = C22-45/400 1,00 25 KNNR GRZEJNIKI STALOWE PLYTOWE szt 2,00-2 PLYTOWE O WYS CM I DLUG.DO 160 CM 1 = C22-60/400 1,00 1 = C22-60/600 1,00 Strona 6

8 RAZEM = 1.00 ( 1-29 ) 2,00 26 KNNR RURY PRZYLACZNE Z TWORZYW SZTUCZNYCH I MIEDZIANE, kpl 10,00 DO GRZEJNIKOW -Z TWORZYWA SZTUCZNEGO O SREDN.ZEWN.20 MM 27 KNNR PROBA I REGULACJA INSTALACJI CENTRALNEGO szt 10,00 OGRZEWANIA (NA GORACO) -Z DOKONANIEM REGULACJI 28 KALKULWLASNA IZOLACJA RUROCIAGOW Z PIANKI POLIETYLENOWEJ m 45,60 -RUROCIAG O SREDN.16 MM I GRUB.IZOLACJI 5 MM 29 KALKULWLASNA IZOLACJA RUROCIAGOW Z PIANKI POLIETYLENOWEJ m 50,30 -RUROCIAG O SREDN.20 MM I GRUB.IZOLACJI 5 MM Strona 7
