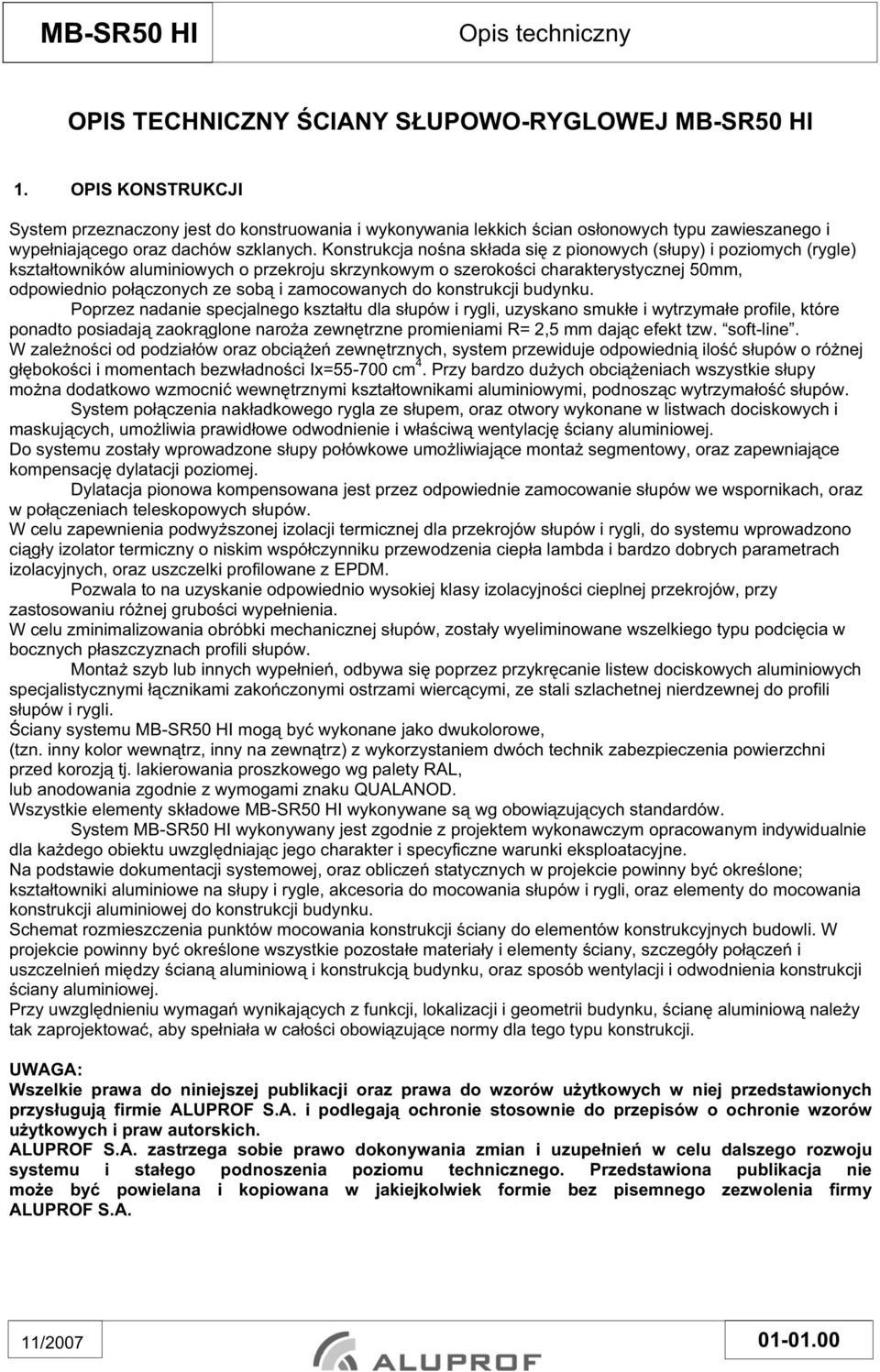

3 MB-SR50 HI Spis tre ci Spis tre ci Opis techniczny Statyka Kszta towniki Akcesoria Przekroje, w z y i szklenie Konstrukcje Okucia Przyk ady zabudowy /

4

5 MB-SR50 HI Opis techniczny OPIS TECHNICZNY CIANY S UPOWO-RYGLOWEJ MB-SR50 HI 1. OPIS KONSTRUKCJI System przeznaczony jest do konstruowania i wykonywania lekkich cian os onowych typu zawieszanego i wype niaj cego oraz dachów szklanych. Konstrukcja no na sk ada si z pionowych (s upy) i poziomych (rygle) kszta towników aluminiowych o przekroju skrzynkowym o szeroko ci charakterystycznej 50mm, odpowiednio po czonych ze sob i zamocowanych do konstrukcji budynku. Poprzez nadanie specjalnego kszta tu dla s upów i rygli, uzyskano smuk e i wytrzyma e profile, które ponadto posiadaj zaokr glone naro a zewn trzne promieniami R= 2,5 mm daj c efekt tzw. soft-line. W zale no ci od podzia ów oraz obci e zewn trznych, system przewiduje odpowiedni ilo s upów o ró nej g boko ci i momentach bezw adno ci Ix= cm 4. Przy bardzo du ych obci eniach wszystkie s upy mo na dodatkowo wzmocni wewn trznymi kszta townikami aluminiowymi, podnosz c wytrzyma o s upów. System po czenia nak adkowego rygla ze s upem, oraz otwory wykonane w listwach dociskowych i maskuj cych, umo liwia prawid owe odwodnienie i w a ciw wentylacj ciany aluminiowej. Do systemu zosta y wprowadzone s upy po ówkowe umo liwiaj ce monta segmentowy, oraz zapewniaj ce kompensacj dylatacji poziomej. Dylatacja pionowa kompensowana jest przez odpowiednie zamocowanie s upów we wspornikach, oraz w po czeniach teleskopowych s upów. W celu zapewnienia podwy szonej izolacji termicznej dla przekrojów s upów i rygli, do systemu wprowadzono ci g y izolator termiczny o niskim wspó czynniku przewodzenia ciep a lambda i bardzo dobrych parametrach izolacyjnych, oraz uszczelki profilowane z EPDM. Pozwala to na uzyskanie odpowiednio wysokiej klasy izolacyjno ci cieplnej przekrojów, przy zastosowaniu ró nej grubo ci wype nienia. W celu zminimalizowania obróbki mechanicznej s upów, zosta y wyeliminowane wszelkiego typu podci cia w bocznych p aszczyznach profili s upów. Monta szyb lub innych wype nie, odbywa si poprzez przykr canie listew dociskowych aluminiowych specjalistycznymi cznikami zako czonymi ostrzami wierc cymi, ze stali szlachetnej nierdzewnej do profili s upów i rygli. ciany systemu MB-SR50 HI mog by wykonane jako dwukolorowe, (tzn. inny kolor wewn trz, inny na zewn trz) z wykorzystaniem dwóch technik zabezpieczenia powierzchni przed korozj tj. lakierowania proszkowego wg palety RAL, lub anodowania zgodnie z wymogami znaku QUALANOD. Wszystkie elementy sk adowe MB-SR50 HI wykonywane s wg obowi zuj cych standardów. System MB-SR50 HI wykonywany jest zgodnie z projektem wykonawczym opracowanym indywidualnie dla ka dego obiektu uwzgl dniaj c jego charakter i specyficzne warunki eksploatacyjne. Na podstawie dokumentacji systemowej, oraz oblicze statycznych w projekcie powinny by okre lone; kszta towniki aluminiowe na s upy i rygle, akcesoria do mocowania s upów i rygli, oraz elementy do mocowania konstrukcji aluminiowej do konstrukcji budynku. Schemat rozmieszczenia punktów mocowania konstrukcji ciany do elementów konstrukcyjnych budowli. W projekcie powinny by okre lone wszystkie pozosta e materia y i elementy ciany, szczegó y po cze i uszczelnie mi dzy cian aluminiow i konstrukcj budynku, oraz sposób wentylacji i odwodnienia konstrukcji ciany aluminiowej. Przy uwzgl dnieniu wymaga wynikaj cych z funkcji, lokalizacji i geometrii budynku, cian aluminiow nale y tak zaprojektowa, aby spe nia a w ca o ci obowi zuj ce normy dla tego typu konstrukcji. UWAGA: Wszelkie prawa do niniejszej publikacji oraz prawa do wzorów u ytkowych w niej przedstawionych przys uguj firmie ALUPROF S.A. i podlegaj ochronie stosownie do przepisów o ochronie wzorów u ytkowych i praw autorskich. ALUPROF S.A. zastrzega sobie prawo dokonywania zmian i uzupe nie w celu dalszego rozwoju systemu i sta ego podnoszenia poziomu technicznego. Przedstawiona publikacja nie mo e by powielana i kopiowana w jakiejkolwiek formie bez pisemnego zezwolenia firmy ALUPROF S.A. 11/

6 MB-SR50 HI Opis techniczny 2. OPIS TECHNICZNY SUROWCÓW I MATERIA ÓW 2.1 KSZTA TOWNIKI ALUMINIOWE Kszta towniki aluminiowe wykonywane s w procesie przeróbki plastycznej ze stopu aluminium; EN AW-6060 T66 (AlMgSi0,5 F22) zgodnie z normami: sk ad chemiczny stopu PN-EN 573-3:1998, PN-EN 515:1996, (DIN 1725 T.1), kszta t i wymiary kszta towników aluminiowych DIN T.3, w asno ci mechaniczne PN-EN 755-2:2001, spe niaj wymagania PN-EN 755-1:2001, Powierzchnie kszta towników powinny by wyko czone pow okami tlenkowymi anodowymi lub pow okami poliestrowymi proszkowymi, stosowanymi jako zabezpieczenie przed korozj. Pow oki tlenkowe anodowe wg wymaga : - grubo warstwy pow oki wg PN-EN ISO 2360:1998 lub PN-EN ISO 2808:2000-nie mniejsza ni 20 m, - wygl d zewn trzny zgodny z PN-80/H-97023, - stopie uszczelnienia pow oki wg PN-90/H-04606/02-warto impedancji wi ksza ni 10 k, - odporno pow oki na korozj wg PN-76/H-04606/03, Pow oki poliestrowe proszkowe wg wymaga : - grubo warstwy pow oki wg PN-EN ISO 2360:1998 lub PN-EN ISO 2808:2000-nie mniejsza ni 60 m, - twardo wzgl dna pow oki wg PN-EN ISO 1522:2001, - odporno na odrywanie od pod o a wg PN-EN ISO 2409:1999- stopie 0, - odporno na dzia anie mg y solnej wg PN-ISO 7253:2000/Ap1:2001-pow oka bez zmian po 1000 h, - odporno na dzia anie cieczy wg PN-EN ISO : IZOLATORY TERMICZNE Izolatory wype niaj ce przestrze mi dzy szybami, wykonane s z materia u, który charakteryzuje si bardzo wysokimi w a ciwo ciami izolacyjnymi. 2.3 USZCZELKI PRZYSZYBOWE Uszczelki przyszybowe, do uszczelniania wype nie w pasach przezroczystych i nieprzezroczystych, s wykonane z EPDM wg DIN7863 i normy wykonawczej wg DIN7715 E2. Po czenia naro y klei si lub stosuje gotowe naro niki gumowe zgodnie z dokumentacj konstrukcyjn systemu. 2.4 SZYBY Wype nienia cz ci przeziernych ciany MB-SR50 HI stanowi szyby pojedyncze i zespolone, zastosowane w taki sposób, aby wyrób spe nia wymagania norm; mi dzy innymi PN-91/B w zakresie ochrony cieplnej budynków i PN-87/B-02151/03 w zakresie ochrony d wi kowej pomieszcze. Szyby spe niaj wymagania normy PN-B W systemie MB-SR50 HI mo na stosowa nast puj ce zakresy grubo ci wype nie od [mm]. 2.5 PANELE Wype nienia cz ci nieprzeziernych (pasy podokienno-nadpro owe) s zbudowane jako elementy warstwowe zgodnie z dokumentacj konstrukcyjn systemu w nast puj cych zestawieniach; blacha stalowa o grubo ci 0,8mm, ocynkowana lub lakierowana oraz we na mineralna twarda, o ró nej grubo ci w zale no ci od wymaganego wspó czynnika przenikania ciep a, blacha aluminiowa o grubo ci 1,5mm, anodowana lub lakierowana i we na mineralna twarda, szyba zespolona (lub pojedyncza), pustka powietrzna i element warstwowy zgodnie z dokumentacj systemow /2007

7 MB-SR50 HI Opis techniczny 2.6 BLACHY ALUMINIOWE Blachy aluminiowe wykonywane s ze stopu aluminium PA2N wg PN-75/H-92741, jako anodowane lub lakierowane do elementów warstwowych lub obróbek i wyko cze blacharskich. 2.7 BLACHY STALOWE Blachy stalowe zabezpieczone s przed korozj pow ok ochronn cynkow oraz pow okami lakierowanymi. Blachy te spe niaj wymagania norm: PN-89/H-92125, PN-84/H-92126, BN-84/ oraz DIN17162, DIN WE NA MINERALNA We na mineralna pó twarda lub twarda na docieplenia pasów podokiennych, attyk itp. dopuszczona do stosowania w budownictwie odpowiedni aprobat techniczn. 2.9 ELEMENTY Z CZNE Elementy z czne (wkr ty samowierc ce, wkr ty samogwintuj ce do blach, ruby, nakr tki, podk adki) stosowane do wykonywania po cze, s wykonane ze stali nierdzewnej wg norm przywo anych w dokumentacji systemowej WSPORNIKI I CZNIKI ALUMINIOWE Wsporniki i czniki aluminiowe wykonane s ze stopu aluminium AlMgSi0,5 F22 i zabezpieczone przed korozj pow okami tlenkowymi WSPORNIKI STALOWE Wsporniki stalowe wykonane s z blachy stalowej i zabezpieczone przed korozj, styki elementów stalowych z aluminiowymi s odizolowane MATERIA Y UZUPE NIAJACE Materia y uzupe niaj ce (podk adki pod szyby, kleje i silikony do uszczelnienia po cze zgodnie z dokumentacj systemow ) 3. INFORMACJE DODATKOWE 3.1 WYZNACZANIE WSPÓ CZYNNIKÓW PRZENIKANIA CIEP A SEKCJI RAM FASADY MB-SR50 HI Obliczenie wspó czynnika przenikania ciep a sekcji ramy U f w warunkach ustalonego przep ywu ciep a, przeprowadzono przy u yciu programu komputerowego ANSYS Professional firmy ANSYS Co., wg PN-EN ISO :2005. widocznej d ugo ci panelu izolacyjnego, wed ug PN-EN ISO , równej 190 mm, wg PN-EN ISO , warto ci obliczeniowych wspó czynnika przewodzenia ciep a materia ów i pustek powietrznych wg PN-EN ISO :2005, warto ci oporu przejmowania ciep a na zewn trznej i wewn trznej powierzchni wg PN-EN ISO , projektowej warto ci temperatury rodowiska zewn trznego równej temperaturze obliczeniowej powietrza zewn trznego wg PN-82/B w odniesieniu do III strefy klimatycznej, projektowej warto ci temperatury rodowiska wewn trznego równej temperaturze obliczeniowej w odniesieniu do ogrzewanych pomieszcze przeznaczonych na sta y pobyt ludzi bez okry zewn trznych wed ug krajowych przepisów budowlanych. 11/

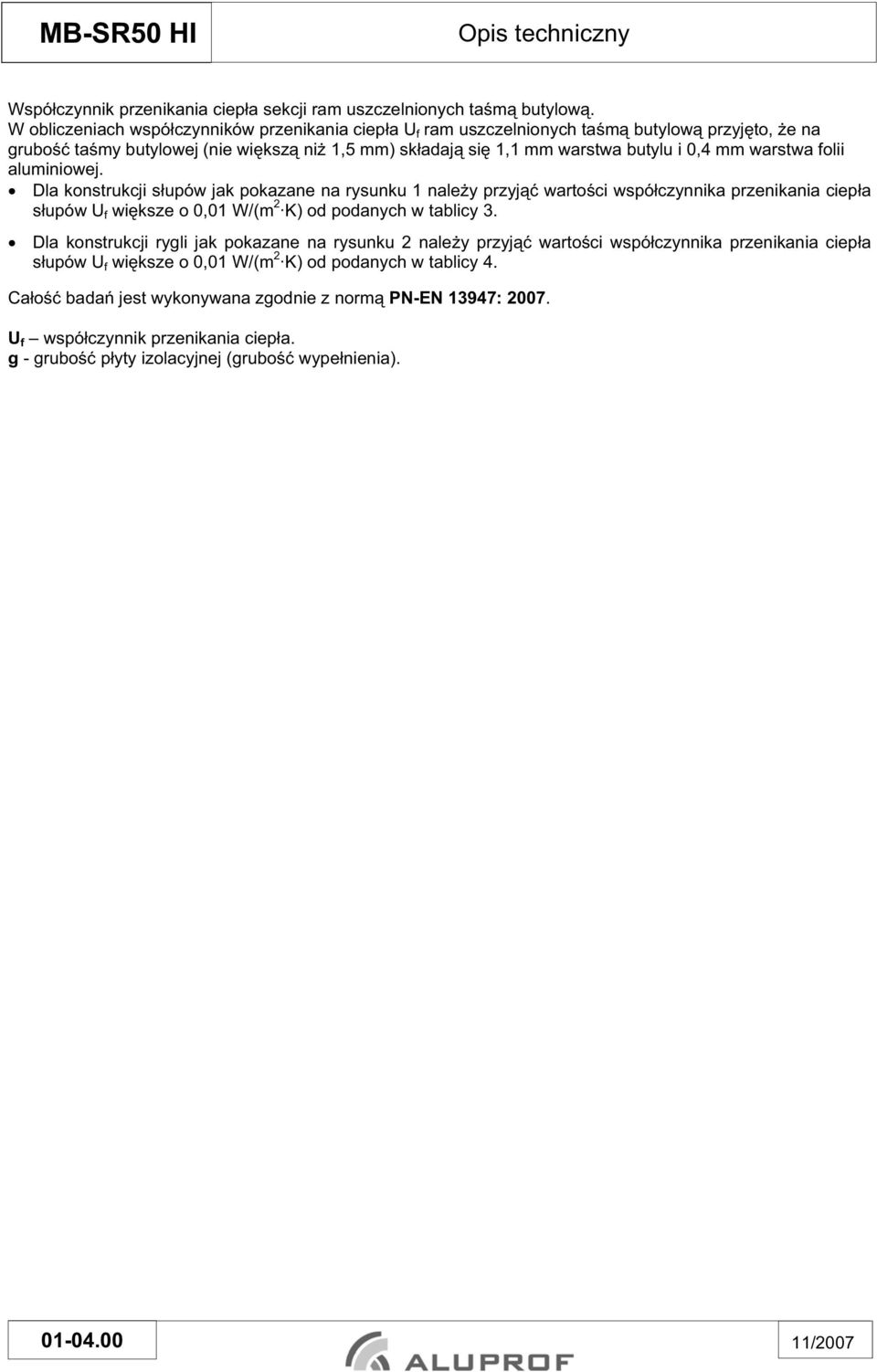

8 MB-SR50 HI Opis techniczny Wspó czynnik przenikania ciep a sekcji ram uszczelnionych ta m butylow. W obliczeniach wspó czynników przenikania ciep a U f ram uszczelnionych ta m butylow przyj to, e na grubo ta my butylowej (nie wi ksz ni 1,5 mm) sk adaj si 1,1 mm warstwa butylu i 0,4 mm warstwa folii aluminiowej. Dla konstrukcji s upów jak pokazane na rysunku 1 nale y przyj warto ci wspó czynnika przenikania ciep a s upów U f wi ksze o 0,01 W/(m 2 K) od podanych w tablicy 3. Dla konstrukcji rygli jak pokazane na rysunku 2 nale y przyj warto ci wspó czynnika przenikania ciep a s upów U f wi ksze o 0,01 W/(m 2 K) od podanych w tablicy 4. Ca o bada jest wykonywana zgodnie z norm PN-EN 13947: U f wspó czynnik przenikania ciep a. g - grubo p yty izolacyjnej (grubo wype nienia) /2007

9 MB-SR50 HI Opis techniczny Wspó czynnik przenikania ciep a sekcji s upów U f Wykres U f = U f (g) dla s upa Rysunek 1. 1,34 1,32 1,3 1,28 1,26 1,24 1,22 1,2 1,18 1,16 1,14 1,12 U f [W/(m 2 K)] 1,1 1,08 1,06 1,04 1,02 1 0,98 0,96 0,94 0,92 0,9 0,88 0,86 0,84 0,82 0, g [mm] g [mm] U f (Wm 2 K) ,23 1,19 1,16 1,13 1,10 1,07 1,04 1,01 0,99 0,97 0,95 0,93 0,92 0,90 0,89 0,88 0,87 0,86 0,86 Tablica 1. 11/

10 MB-SR50 HI Opis techniczny Wspó czynnik przenikania ciep a sekcji rygli U f Wykres U f = U f (g) dla rygla Rysunek 2. 1,34 1,32 1,3 1,28 1,26 1,24 1,22 1,2 1,18 1,16 1,14 1,12 U f [(W/m 2 K)] 1,1 1,08 1,06 1,04 1,02 1 0,98 0,96 0,94 0,92 0,9 0,88 0,86 0,84 0,82 0, g [mm] g [mm] U f (Wm 2 K) ,22 1,19 1,15 1,12 1,09 1,06 1,03 1,01 0,98 0,96 0,94 0,92 0,91 0,89 0,88 0,87 0,86 0,85 0,85 Tablica /2007

11 MB-SR50 HI Opis techniczny 3.2 PRZECHOWYWANIE I TRANSPORT Przechowywanie. Kszta towniki aluminiowe, detale, elementy wype niaj ce szyby, okna, drzwi powinny by przechowywane w suchych pomieszczeniach w sposób zabezpieczaj cy elementy przed uszkodzeniami mechanicznymi i zniszczeniem pow ok anodowanych lub lakierowanych. Transport. Kszta towniki aluminiowe, detale, elementy wype niaj ce szyby, okna, drzwi mog by transportowane dowolnymi rodkami transportu pod warunkiem zabezpieczenia przed zabrudzeniami, kurzem i mo liwo ci uszkodze podczas transportu. 3.2 WYTYCZNE MONTA U NA BUDOWIE ciana s upowo-ryglowa MB-SR50 HI mocowana jest do konstrukcji budynku za pomoc specjalnych wsporników stalowych lub aluminiowych. Elementy wsporników przykr cane s od czo a do stropu budynku za pomoc stalowych ko ków rozporowych (lub innych ko ków odpowiednich do rodzaju stropu). Do wspornika za pomoc rub mocuj cych przykr cane s kszta towniki pionowe - s upy. Konsole posiadaj otwory pod u ne, daj ce mo liwo dok adnego ustawienia s upów wzgl dem siebie i stropów, w trzech kierunkach (stopniach swobody). Pomi dzy ustawione s upy zak adane s rygle. W przypadku ci aru elementu obci aj cego rygiel do 60 [kg] rygle przykr ca si bezpo rednio do s upów. W przeciwnym przypadku rygle s nasuwane na dodatkowe czniki przykr cane do s upów. Ca o tworzy konstrukcj no n kratow. W utworzone otwory mi dzy s upami i ryglami montowane s szyby, wype nienia lub elementy docieplaj ce. Szczeliny powsta e mi dzy murem, a cian s upowo-ryglow maskowane s za pomoc blach stalowych ocynkowanych lub blach aluminiowych anodowanych, lub lakierowanych, wype niane we n mineraln o ró nym stopniu twardo ci i uszczelniane silikonem oraz sznurami poliuretanowymi. UWAGA: Wapno, cement, substancje alkaiczne i czyszcz ce (np. wybielacze, pasty cierne) maj szczególnie szkodliwy wp yw na kszta towniki aluminiowe, a zw aszcza na dekoracyjne powierzchnie ochronne. Dlatego te nale y ograniczy wyko czeniowe roboty mokre do minimum. W przypadku zetkni cia zaprawy z powierzchni aluminium, nale y natychmiast zmy z niej zapraw (nie dopu ci do jej stwardnienia). Brak przemycia spowoduje trwa e odbarwienie i uszkodzenie powierzchni. 3.3 AKTUALIZACJA KATALOGU Katalog powinno si aktualizowa poprzez strony znajduj ce si w postaci plików PDF w autoryzowanej cz ci strony WWW ( w dziale Katalogi. 3.4 ZNAKI GRAFICZNE STOSOWANE W KATALOGU N o Numer N Norma Uwagi Obróbka Powierzchnia ca kowita [dm 2 /mb] Elementy wspó pracuj ce Powierzchnia dekoracyjna [dm 2 /mb] K t ci cia [º] Wymiar [mm] 1.. Ilo sztuk Materia 11/
