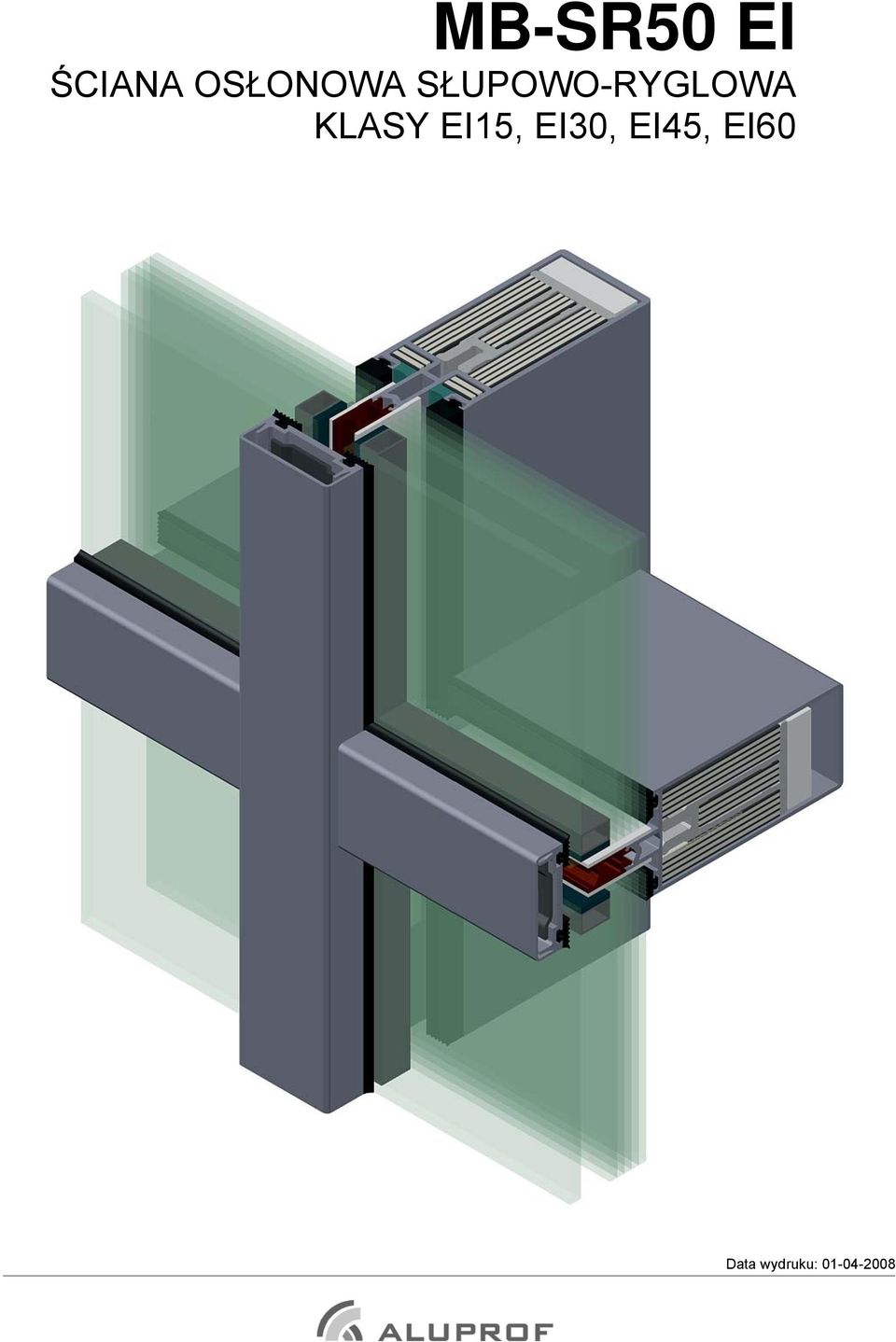

MB-SR50 EI ŚCIANA OSŁONOWA SŁUPOWO-RYGLOWA KLASY EI15, EI30, EI45, EI60

Transkrypt

1 MB-SR50 EI ŚCIANA OSŁONOWA SŁUPOWO-RYGLOWA KLASY EI15, EI30, EI45, EI60 Data wydruku:

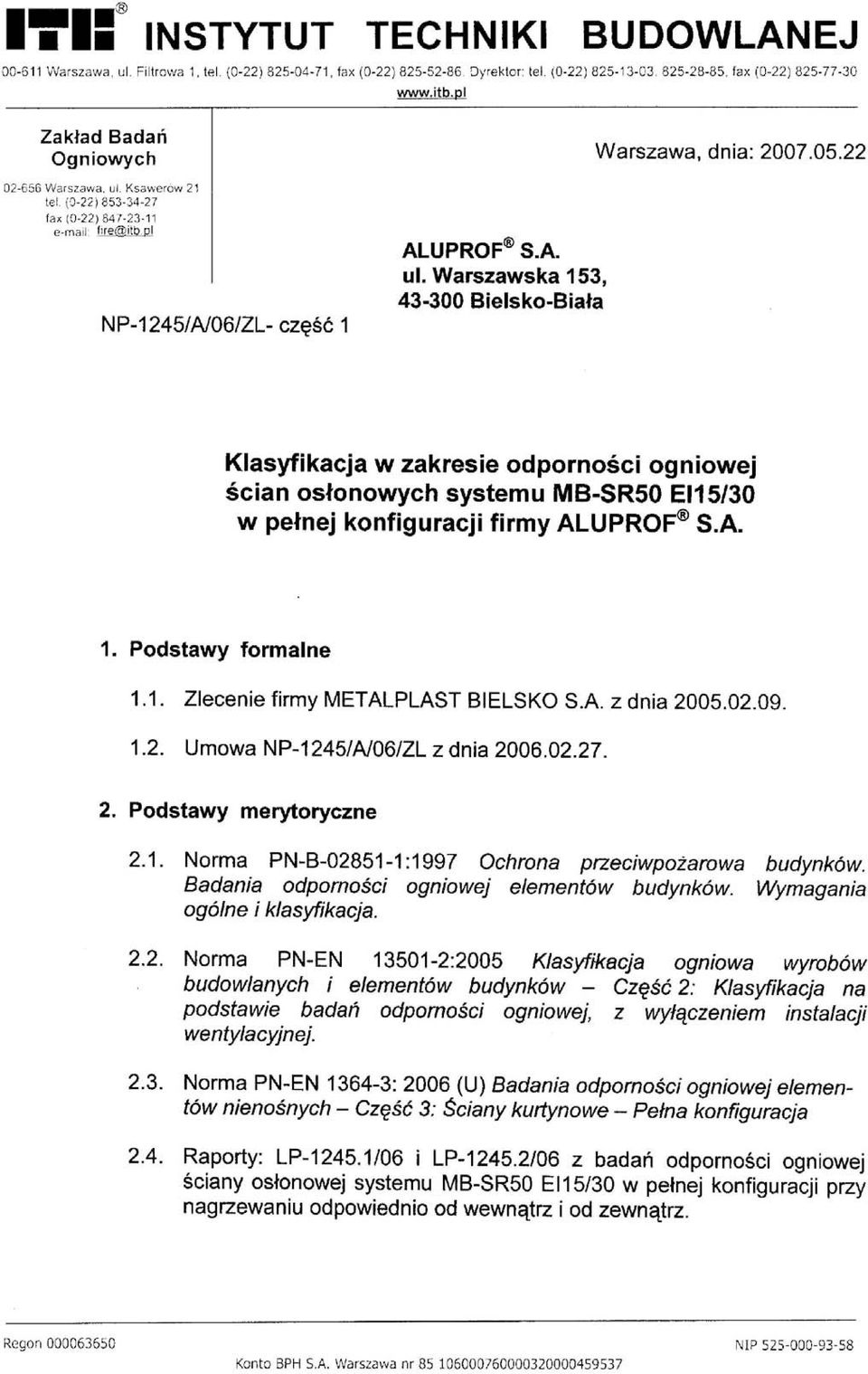

2

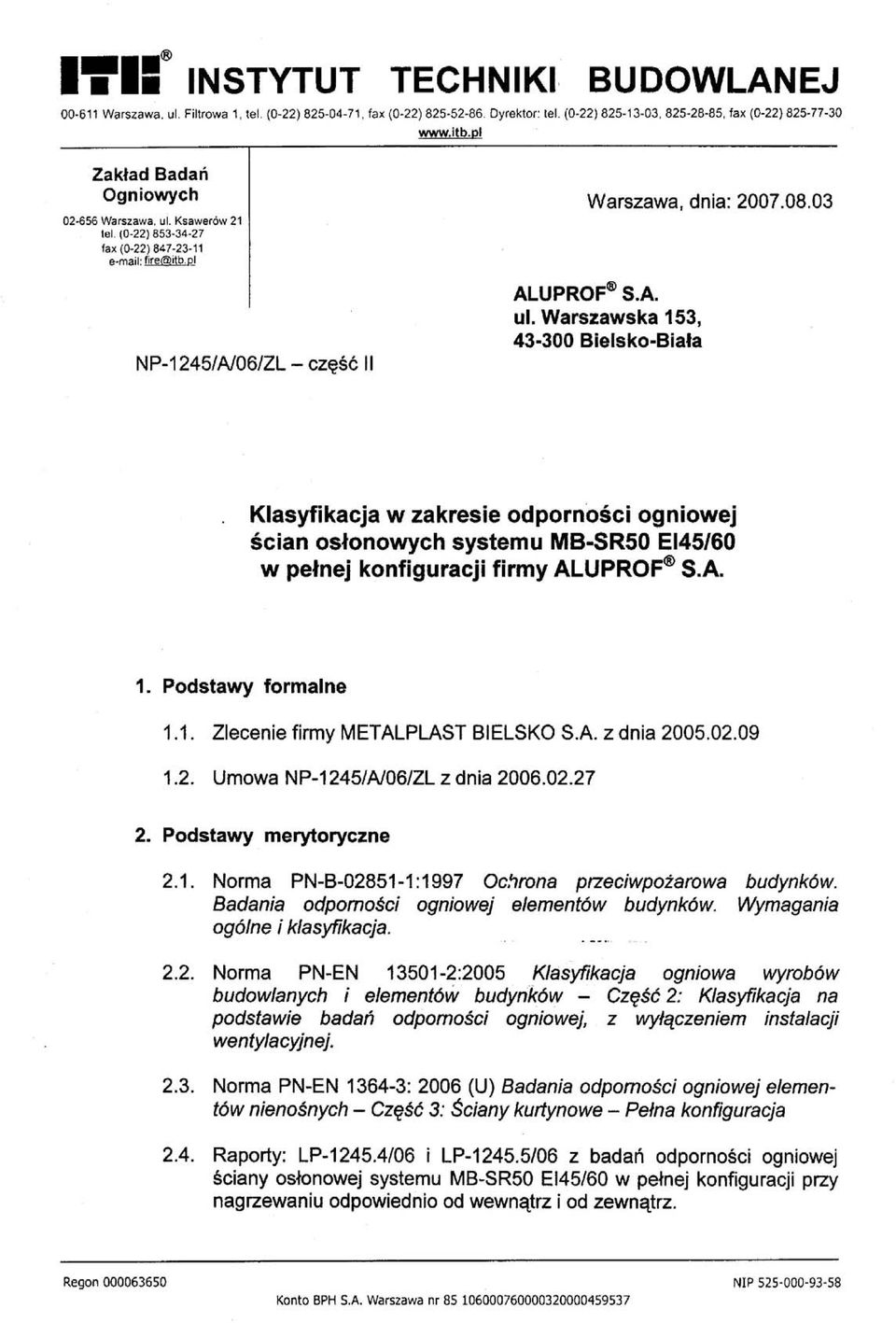

3

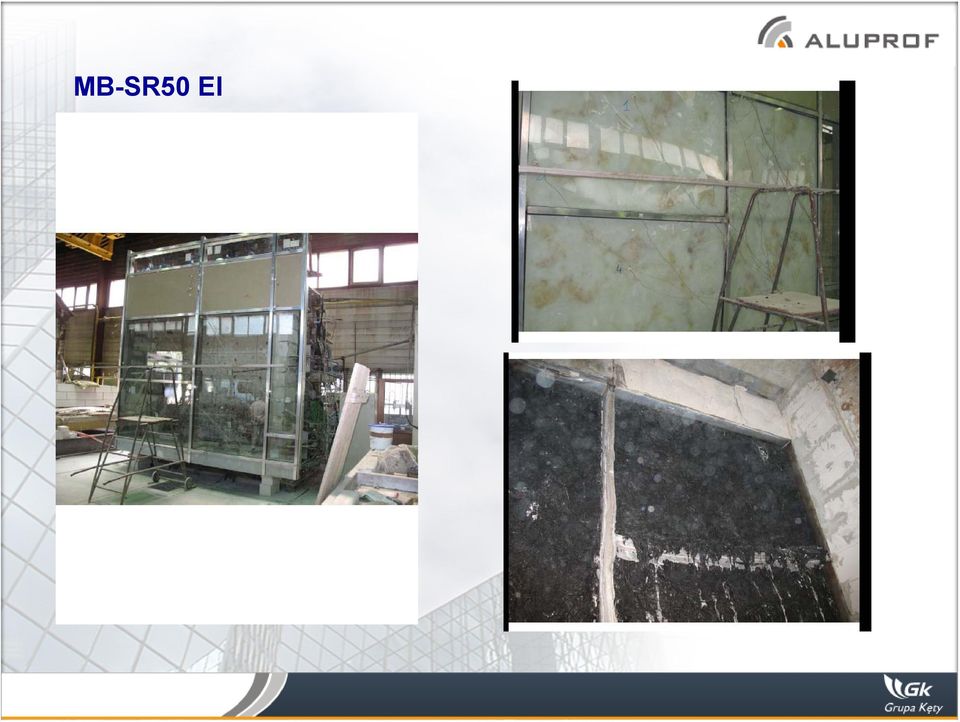

4 MB-SR50 EI

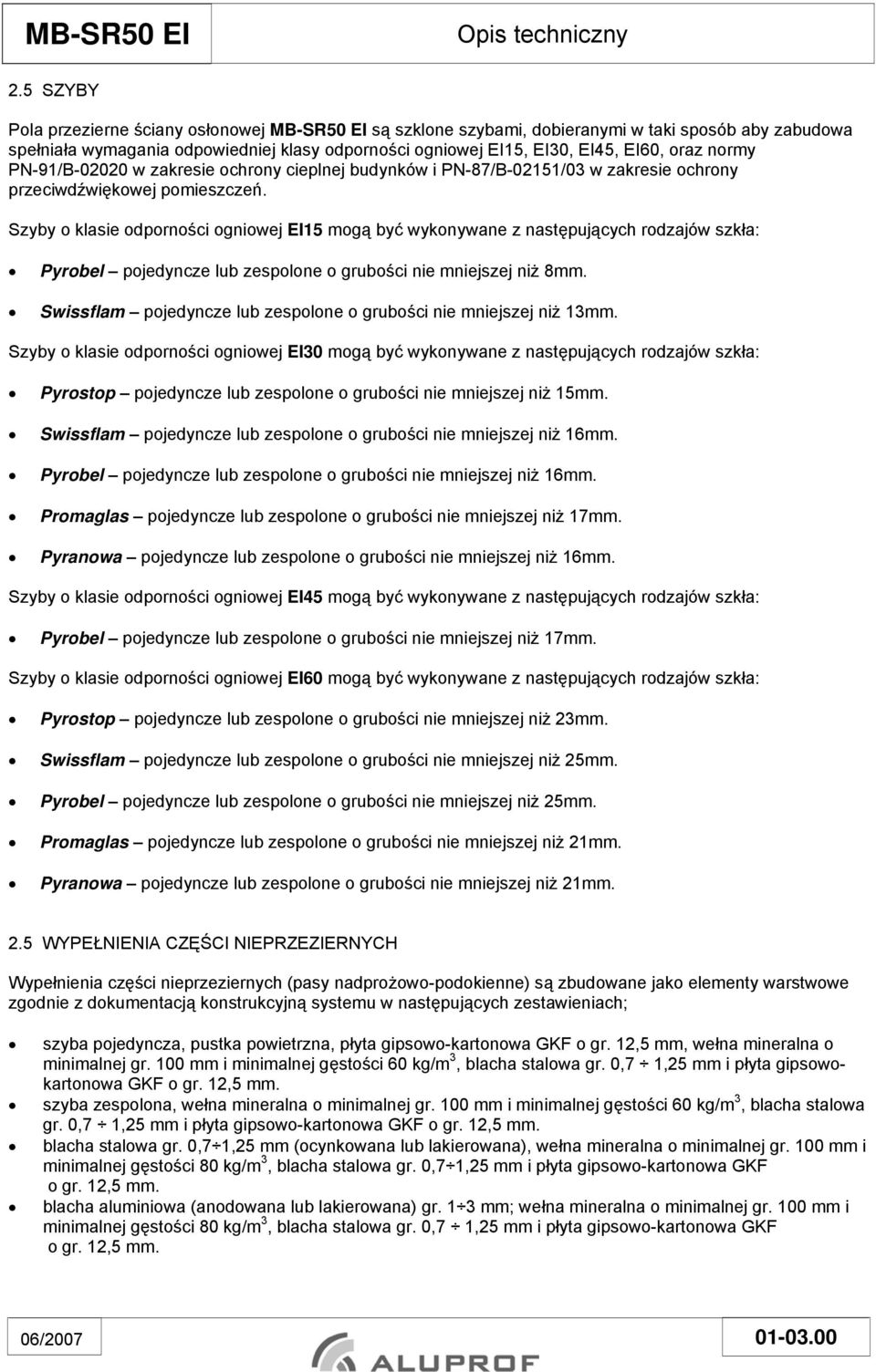

5 MB-SR50 EI Opis techniczny 2.5 SZYBY Pola przezierne ściany osłonowej MB-SR50 EI są szklone szybami, dobieranymi w taki sposób aby zabudowa spełniała wymagania odpowiedniej klasy odporności ogniowej EI15, EI30, EI45, EI60, oraz normy PN-91/B w zakresie ochrony cieplnej budynków i PN-87/B-02151/03 w zakresie ochrony przeciwdźwiękowej pomieszczeń. Szyby o klasie odporności ogniowej EI15 mogą być wykonywane z następujących rodzajów szkła: Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 8mm. Swissflam pojedyncze lub zespolone o grubości nie mniejszej niż 13mm. Szyby o klasie odporności ogniowej EI30 mogą być wykonywane z następujących rodzajów szkła: Pyrostop pojedyncze lub zespolone o grubości nie mniejszej niż 15mm. Swissflam pojedyncze lub zespolone o grubości nie mniejszej niż 16mm. Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 16mm. Promaglas pojedyncze lub zespolone o grubości nie mniejszej niż 17mm. Pyranowa pojedyncze lub zespolone o grubości nie mniejszej niż 16mm. Szyby o klasie odporności ogniowej EI45 mogą być wykonywane z następujących rodzajów szkła: Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 17mm. Szyby o klasie odporności ogniowej EI60 mogą być wykonywane z następujących rodzajów szkła: Pyrostop pojedyncze lub zespolone o grubości nie mniejszej niż 23mm. Swissflam pojedyncze lub zespolone o grubości nie mniejszej niż 25mm. Pyrobel pojedyncze lub zespolone o grubości nie mniejszej niż 25mm. Promaglas pojedyncze lub zespolone o grubości nie mniejszej niż 21mm. Pyranowa pojedyncze lub zespolone o grubości nie mniejszej niż 21mm. 2.5 WYPEŁNIENIA CZĘŚCI NIEPRZEZIERNYCH Wypełnienia części nieprzeziernych (pasy nadprożowo-podokienne) są zbudowane jako elementy warstwowe zgodnie z dokumentacją konstrukcyjną systemu w następujących zestawieniach; szyba pojedyncza, pustka powietrzna, płyta gipsowo-kartonowa GKF o gr. 12,5 mm, wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 60 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowokartonowa GKF o gr. 12,5 mm. szyba zespolona, wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 60 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowo-kartonowa GKF o gr. 12,5 mm. blacha stalowa gr. 0,7 1,25 mm (ocynkowana lub lakierowana), wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 80 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowo-kartonowa GKF o gr. 12,5 mm. blacha aluminiowa (anodowana lub lakierowana) gr. 1 3 mm; wełna mineralna o minimalnej gr. 100 mm i minimalnej gęstości 80 kg/m 3, blacha stalowa gr. 0,7 1,25 mm i płyta gipsowo-kartonowa GKF o gr. 12,5 mm. 06/

6 MB-SR50 EI Opis techniczny 2.9 ELEMENTY ZŁĄCZNE Elementy złączne (wkręty, wkręty samogwintujące do blach, śruby, nakrętki, podkładki) stosowane do wykonywania połączeń, są wykonane ze stali nierdzewnej wg norm przywołanych w dokumentacji systemowej WSPORNIKI I ŁĄCZNIKI ALUMINIOWE Wsporniki i łączniki aluminiowe wykonane są ze stopu aluminium AlMgSi0,5 F22 i zabezpieczone przed korozją powłokami tlenkowymi WSPORNIKI STALOWE Wsporniki stalowe wykonane są z blachy stalowej i zabezpieczone przed korozją, styki elementów stalowych z aluminiowymi są odizolowane MATERIAŁY UZUPEŁNIAJACE Materiały uzupełniające (podkładki pod szyby, kleje i silikony do uszczelnienia połączeń zgodnie z dokumentacją systemową) 3. INFORMACJE DODATKOWE 3.1 PRZECHOWYWANIE I TRANSPORT Kształtowniki aluminiowe Kształtowniki aluminiowe, detale, elementy wypełniające szyby, okna, drzwi powinny być przechowywane w suchych pomieszczeniach w sposób zabezpieczający elementy przed uszkodzeniami mechanicznymi i zniszczeniem powłok anodowanych lub lakierowanych. Kształtowniki aluminiowe, detale, elementy wypełniające szyby, okna, drzwi mogą być transportowane dowolnymi środkami transportu pod warunkiem zabezpieczenia przed zabrudzeniami, kurzem i możliwością uszkodzeń podczas transportu. Materiały ogniochronne Palstop PAX i uszczelki pęczniejące (Expanding mat.) Wkłady z płyty Palstop PAX należy składować w oryginalnych opakowaniach w pozycji poziomej. W przypadku konieczności przepakowywania wkładów przy ich układaniu należy zachować następujące zasady: - wkłady muszą leżeć w pozycji poziomej na sztywnej płaskiej powierzchni (np. płyta wiórowa), - kolejne warstwy wkładów powinny być przełożone folią PE (np. cienka folia malarska), - maksymalna ilość warstw 25 w jednym opakowaniu, ale słupek nie może być wyższy niż 600 mm. Składować w magazynach, w normalnych warunkach klimatycznych, tzn. w temperaturze od 5 do 25 C i wilgotności od 50 do 80%. Po otwarciu opakowania i wyciągnięciu potrzebnej ilości wkładów, opakowanie koniecznie przykryć folią ochronną. Chronić przed zamoknięciem, przesuszeniem. Wkłady przenosić ostrożnie, aby uniknąć możliwości uszkodzeń-pęknięć. Uszczelki pęczniejące (Expanding mat.) składować należy w pozycji poziomej jedna na drugiej ułożone w stos w oryginalnym opakowaniu producenta na paletach, bądź na płytach wiórowych twardych. Opakowań nie należy układać jedna na drugą. Składować w magazynach, w normalnych warunkach klimatycznych, tzn. w temperaturze od 5 do 25 C i wilgotności od 50 do 80%. Po otwarciu opakowania i wyciągnięciu potrzebnej ilości uszczelek, opakowanie koniecznie przykryć folią ochronną. Chronić przed zamoknięciem, przesuszeniem. Uszczelki przenosić ostrożnie, aby uniknąć możliwości uszkodzeń-pęknięć /2008

7 MB-SR50 EI Opis techniczny 3.2 WYTYCZNE MONTAŻU NA BUDOWIE Montaż ściany słupowo-ryglowej MB-SR50 EI powinien odbywać się w temperaturze od min. 5 C. Konstrukcja w trakcie montażu powinna być zabezpieczona przed działaniem czynników zewnętrznych takich jak woda, śnieg, wszelkiego rodzaju zaprawy budowlane, pył budowlany. Profile aluminiowe z wkładami izolacyjnymi Palstop PAX i naklejonymi uszczelkami pęczniejącymi (Expanding mat.) do transportu i składowania należy zabezpieczyć przed w/w czynnikami zewnętrznymi. W przypadku konieczności obróbki mechanicznej wkładów ogniochronnych Palstop PAX powierzchnie po obróbce należy zabezpieczyć podwójną warstwą lakieru poliuretanowego. W przypadku montażu uszczelek pęczniejących może on się odbywać w temperaturze od min. 5 C. Przed przyklejeniem uszczelek pęczniejących powierzchnię należy przygotować tak, aby była czysta, gładka i odtłuszczona (oczyścić np. acetonem albo benzyną ekstrakcyjną). Zdjąć zabezpieczenie taśmy klejącej i przykleić. Miejsca cięć uszczelek oraz ewentualne uszkodzenia otuliny należy zabezpieczyć podwójną warstwą lakieru poliuretanowego lub silikonem ogniochronnym Powierzchnię wierzchnią uszczelek można czyścić wilgotną szmatką z dodatkiem nie agresywnych detergentów, nie używając do czyszczenia ostrych narzędzi mogących uszkodzić otulinę. Całkowitą przylepność uszczelki uzyskują po 24 godzinach. Po zamontowaniu uszczelek pęczniejących w celu ich ochrony należy zamontować elementy wypełniające: szyby lub inne wypełnienia, oraz listwy dociskowe i maskujące. Ściana słupowo-ryglowa MB-SR50 EI mocowana jest do konstrukcji budynku za pomocą specjalnych wsporników stalowych lub aluminiowych. Elementy wsporników przykręcane są do stropu budynku za pomocą stalowych kołków rozporowych (lub innych kołków odpowiednich do rodzaju stropu). Do wsporników za pomocą śrub mocujących przykręcane są kształtowniki pionowe - słupy. Pomiędzy ustawione słupy zakładane są rygle. Całość tworzy konstrukcję nośną kratową. W utworzone pola między słupami i ryglami montowane są szyby, lub inne wypełnienia. Szczeliny powstałe między murem, a ścianą słupowo-ryglową maskowane są za pomocą blach stalowych ocynkowanych lub blach aluminiowych anodowanych, lub lakierowanych, wypełniane wełną mineralną o różnym stopniu twardości i uszczelniane silikonem oraz sznurami poliuretanowymi lub polietylenowymi. UWAGA: Wapno, cement, substancje alkaiczne i czyszczące (np. wybielacze, pasty ścierne) mają szczególnie szkodliwy wpływ na kształtowniki aluminiowe, a zwłaszcza na dekoracyjne powierzchnie ochronne. Dlatego też należy ograniczyć wykończeniowe roboty mokre do minimum. W przypadku zetknięcia zaprawy z powierzchnią aluminium, należy natychmiast zmyć z niej zaprawę (nie dopuścić do jej stwardnienia). Brak przemycia spowoduje trwałe odbarwienie i uszkodzenie powierzchni. 3.4 KONSERWACJA Aluminiowe kształtowniki anodowane lub lakierowane należy myć miękką szmatką przy użyciu delikatnych środków myjących. Nie należy używać płynów na bazie związków alkalicznych, które mogą spowodować uszkodzenie powłok tlenkowych. 3.5 AKTUALIZACJA KATALOGU Katalog powinno się aktualizować poprzez strony znajdujące się w postaci plików PDF w autoryzowanej części strony WWW ( w dziale Katalogi. 3.6 ZNAKI GRAFICZNE STOSOWANE W KATALOGU N o Numer N Norma Uwagi Powierzchnia całkowita [dm 2 /mb] Powierzchnia dekoracyjna [dm 2 /mb] Kąt cięcia [º] Wymiar [mm] 1.. Ilość sztuk Materiał Obróbka Elementy współpracujące 04/

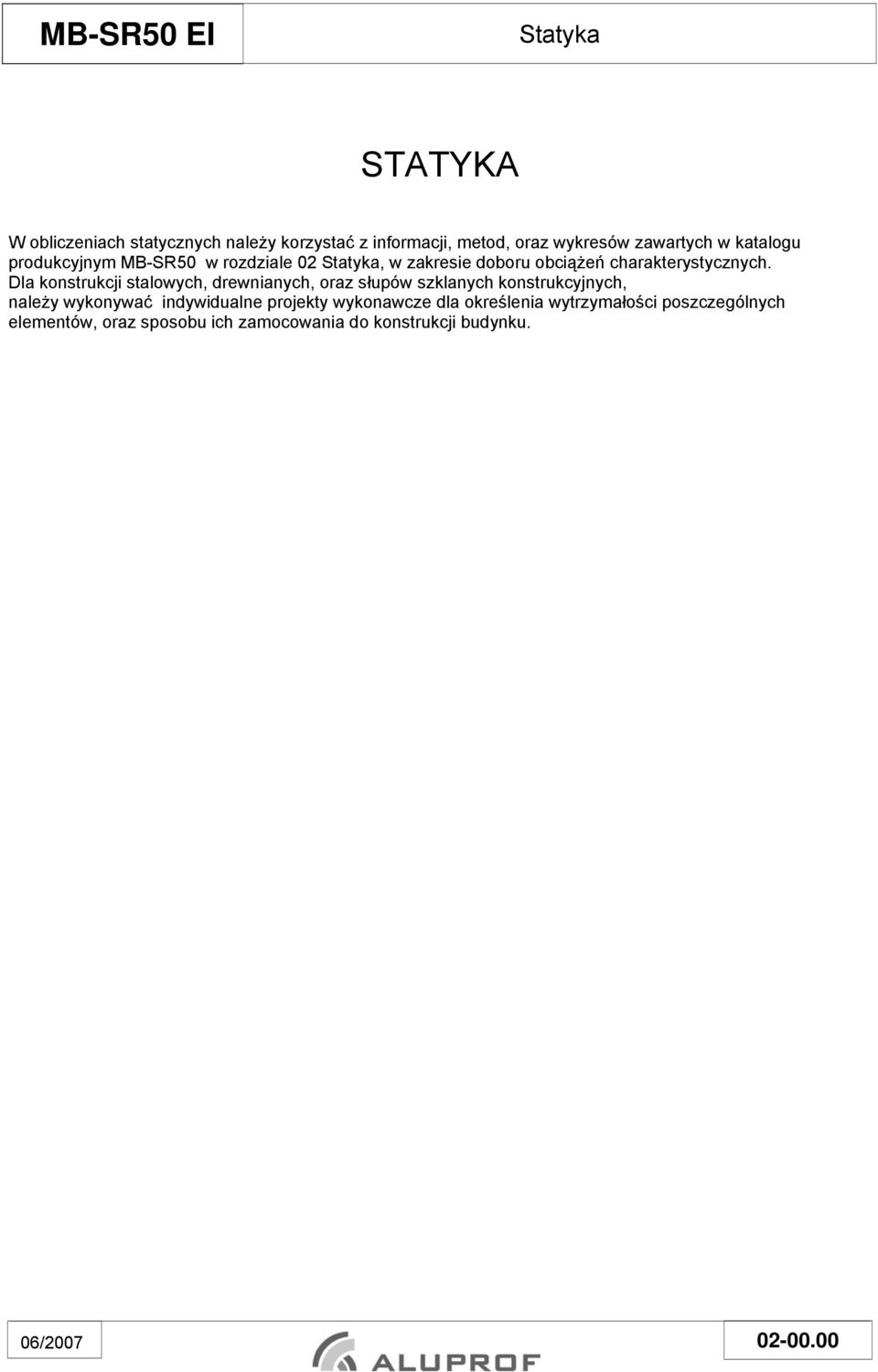

8 MB-SR50 EI Statyka STATYKA W obliczeniach statycznych należy korzystać z informacji, metod, oraz wykresów zawartych w katalogu produkcyjnym MB-SR50 w rozdziale 02 Statyka, w zakresie doboru obciążeń charakterystycznych. Dla konstrukcji stalowych, drewnianych, oraz słupów szklanych konstrukcyjnych, należy wykonywać indywidualne projekty wykonawcze dla określenia wytrzymałości poszczególnych elementów, oraz sposobu ich zamocowania do konstrukcji budynku. 06/
