OPIS TECHNICZNY SYSTEMU OKIENNO-DRZWIOWEGO Z PRZEGROD TERMICZN MB-70

Transkrypt

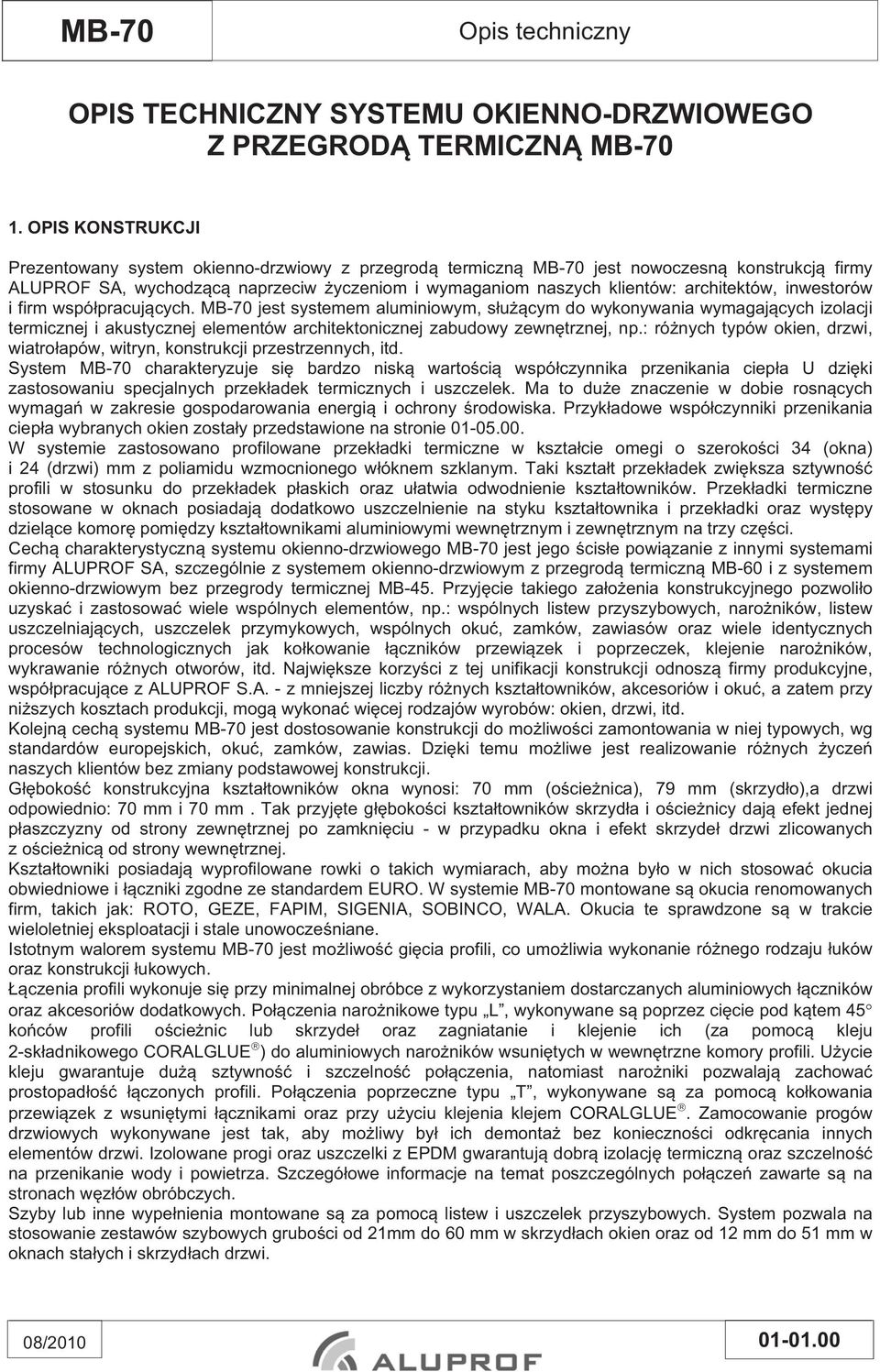

1 OPIS TECHNICZNY SYSTEMU OKIENNO-DRZWIOWEGO Z PRZEGROD TERMICZN MB OPIS KONSTRUKCJI Prezentowany system okienno-drzwiowy z przegrod termiczn MB-70 jest nowoczesn konstrukcj firmy ALUPROF SA, wychodz c naprzeciw yczeniom i wymaganiom naszych klientów: architektów, inwestorów i firm wspó pracuj cych. MB-70 jest systemem aluminiowym, s u cym do wykonywania wymagaj cych izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewn trznej, np.: ró nych typów okien, drzwi, wiatro apów, witryn, konstrukcji przestrzennych, itd. System MB-70 charakteryzuje si bardzo nisk warto ci wspó czynnika przenikania ciep a U dzi ki zastosowaniu specjalnych przek adek termicznych i uszczelek. Ma to du e znaczenie w dobie rosn cych wymaga w zakresie gospodarowania energi i ochrony rodowiska. Przyk adowe wspó czynniki przenikania ciep a wybranych okien zosta y przedstawione na stronie W systemie zastosowano profilowane przek adki termiczne w kszta cie omegi o szeroko ci 34 (okna) i 24 (drzwi) mm z poliamidu wzmocnionego w óknem szklanym. Taki kszta t przek adek zwi ksza sztywno profili w stosunku do przek adek p askich oraz u atwia odwodnienie kszta towników. Przek adki termiczne stosowane w oknach posiadaj dodatkowo uszczelnienie na styku kszta townika i przek adki oraz wyst py dziel ce komor pomi dzy kszta townikami aluminiowymi wewn trznym i zewn trznym na trzy cz ci. Cech charakterystyczn systemu okienno-drzwiowego MB-70 jest jego cis e powi zanie z innymi systemami firmy ALUPROF SA, szczególnie z systemem okienno-drzwiowym z przegrod termiczn MB-60 i z systemem okienno-drzwiowym bez przegrody termicznej MB-45. Przyj cie takiego za o enia konstrukcyjnego pozwoli o uzyska i zastosowa wiele wspólnych elementów, np.: wspólnych listew przyszybowych, naro ników, listew uszczelniaj cych, uszczelek przymykowych, wspólnych oku, zamków, zawiasów oraz wiele identycznych procesów technologicznych jak ko kowanie czników przewi zek i poprzeczek, klejenie naro ników, wykrawanie ró nych otworów, itd. Najwi ksze korzy ci z tej unifikacji konstrukcji odnosz firmy produkcyjne, wspó pracuj ce z ALUPROF S.A. - z mniejszej liczby ró nych kszta towników, akcesoriów i oku, a zatem przy ni szych kosztach produkcji, mog wykona wi cej rodzajów wyrobów: okien, drzwi, itd. Kolejn cech systemu MB-70 jest dostosowanie konstrukcji do mo liwo ci zamontowania w niej typowych, wg standardów europejskich, oku, zamków, zawias. Dzi ki temu mo liwe jest realizowanie ró nych ycze naszych klientów bez zmiany podstawowej konstrukcji. G boko konstrukcyjna kszta towników okna wynosi: 70 mm (o cie nica), 79 mm (skrzyd o),a drzwi odpowiednio: 70 mm i 70 mm. Tak przyj te g boko ci kszta towników skrzyd a i o cie nicy daj efekt jednej p aszczyzny od strony zewn trznej po zamkni ciu - w przypadku okna i efekt skrzyde drzwi zlicowanych z o cie nic od strony wewn trznej. Kszta towniki posiadaj wyprofilowane rowki o takich wymiarach, aby mo na by o w nich stosowa okucia obwiedniowe i czniki zgodne ze standardem EURO. W systemie MB-70 montowane s okucia renomowanych firm, takich jak: ROTO, GEZE, FAPIM, SIGENIA, SOBINCO, WALA. Okucia te sprawdzone s w trakcie wieloletniej eksploatacji i stale unowocze niane. Istotnym walorem systemu MB-70 jest mo liwo gi cia profili, co umo liwia wykonanie ró nego rodzaju uków oraz konstrukcji ukowych. czenia profili wykonuje si przy minimalnej obróbce z wykorzystaniem dostarczanych aluminiowych czników oraz akcesoriów dodatkowych. Po czenia naro nikowe typu L, wykonywane s poprzez ci cie pod k tem 45 ko ców profili o cie nic lub skrzyde oraz zagniatanie i klejenie ich (za pomoc kleju 2-sk adnikowego CORALGLUE ) do aluminiowych naro ników wsuni tych w wewn trzne komory profili. U ycie kleju gwarantuje du sztywno i szczelno po czenia, natomiast naro niki pozwalaj zachowa prostopad o czonych profili. Po czenia poprzeczne typu T, wykonywane s za pomoc ko kowania przewi zek z wsuni tymi cznikami oraz przy u yciu klejenia klejem CORALGLUE. Zamocowanie progów drzwiowych wykonywane jest tak, aby mo liwy by ich demonta bez konieczno ci odkr cania innych elementów drzwi. Izolowane progi oraz uszczelki z EPDM gwarantuj dobr izolacj termiczn oraz szczelno na przenikanie wody i powietrza. Szczegó owe informacje na temat poszczególnych po cze zawarte s na stronach w z ów obróbczych. Szyby lub inne wype nienia montowane s za pomoc listew i uszczelek przyszybowych. System pozwala na stosowanie zestawów szybowych grubo ci od 21mm do 60 mm w skrzyd ach okien oraz od 12 mm do 51 mm w oknach sta ych i skrzyd ach drzwi. 08/

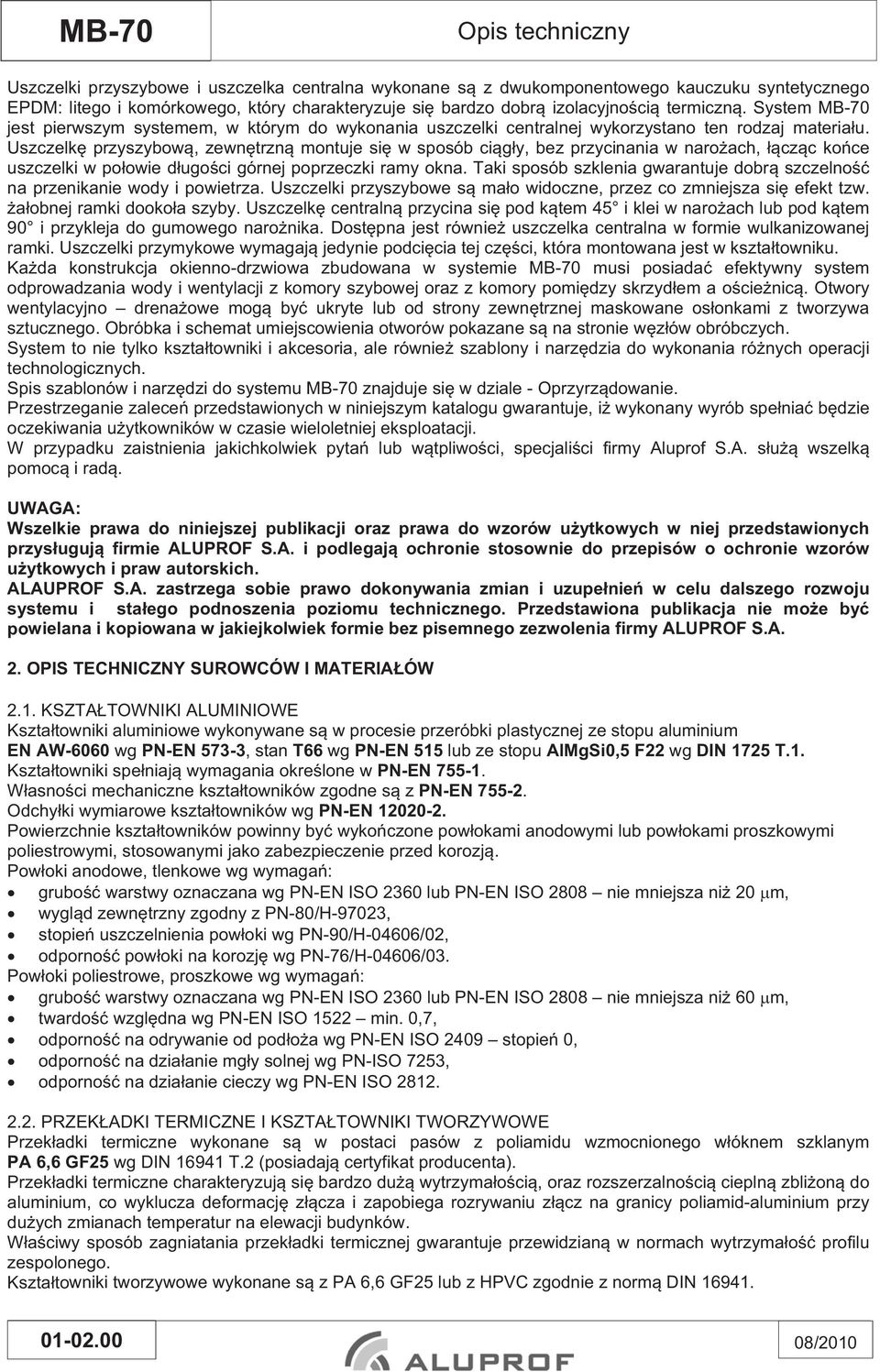

2 Uszczelki przyszybowe i uszczelka centralna wykonane s z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który charakteryzuje si bardzo dobr izolacyjno ci termiczn. System MB-70 jest pierwszym systemem, w którym do wykonania uszczelki centralnej wykorzystano ten rodzaj materia u. Uszczelk przyszybow, zewn trzn montuje si w sposób ci g y, bez przycinania w naro ach, cz c ko ce uszczelki w po owie d ugo ci górnej poprzeczki ramy okna. Taki sposób szklenia gwarantuje dobr szczelno na przenikanie wody i powietrza. Uszczelki przyszybowe s ma o widoczne, przez co zmniejsza si efekt tzw. a obnej ramki dooko a szyby. Uszczelk centraln przycina si pod k tem 45 i klei w naro ach lub pod k tem 90 i przykleja do gumowego naro nika. Dost pna jest równie uszczelka centralna w formie wulkanizowanej ramki. Uszczelki przymykowe wymagaj jedynie podci cia tej cz ci, która montowana jest w kszta towniku. Ka da konstrukcja okienno-drzwiowa zbudowana w systemie MB-70 musi posiada efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomi dzy skrzyd em a o cie nic. Otwory wentylacyjno drena owe mog by ukryte lub od strony zewn trznej maskowane os onkami z tworzywa sztucznego. Obróbka i schemat umiejscowienia otworów pokazane s na stronie w z ów obróbczych. System to nie tylko kszta towniki i akcesoria, ale równie szablony i narz dzia do wykonania ró nych operacji technologicznych. Spis szablonów i narz dzi do systemu MB-70 znajduje si w dziale - Oprzyrz dowanie. Przestrzeganie zalece przedstawionych w niniejszym katalogu gwarantuje, i wykonany wyrób spe nia b dzie oczekiwania u ytkowników w czasie wieloletniej eksploatacji. W przypadku zaistnienia jakichkolwiek pyta lub w tpliwo ci, specjali ci firmy Aluprof S.A. s u wszelk pomoc i rad. UWAGA: Wszelkie prawa do niniejszej publikacji oraz prawa do wzorów u ytkowych w niej przedstawionych przys uguj firmie ALUPROF S.A. i podlegaj ochronie stosownie do przepisów o ochronie wzorów u ytkowych i praw autorskich. ALAUPROF S.A. zastrzega sobie prawo dokonywania zmian i uzupe nie w celu dalszego rozwoju systemu i sta ego podnoszenia poziomu technicznego. Przedstawiona publikacja nie mo e by powielana i kopiowana w jakiejkolwiek formie bez pisemnego zezwolenia firmy ALUPROF S.A. 2. OPIS TECHNICZNY SUROWCÓW I MATERIA ÓW 2.1. KSZTA TOWNIKI ALUMINIOWE Kszta towniki aluminiowe wykonywane s w procesie przeróbki plastycznej ze stopu aluminium EN AW-6060 wg PN-EN 573-3, stan T66 wg PN-EN 515 lub ze stopu AlMgSi0,5 F22 wg DIN 1725 T.1. Kszta towniki spe niaj wymagania okre lone w PN-EN W asno ci mechaniczne kszta towników zgodne s z PN-EN Odchy ki wymiarowe kszta towników wg PN-EN Powierzchnie kszta towników powinny by wyko czone pow okami anodowymi lub pow okami proszkowymi poliestrowymi, stosowanymi jako zabezpieczenie przed korozj. Pow oki anodowe, tlenkowe wg wymaga : grubo warstwy oznaczana wg PN-EN ISO 2360 lub PN-EN ISO 2808 nie mniejsza ni 20 m, wygl d zewn trzny zgodny z PN-80/H-97023, stopie uszczelnienia pow oki wg PN-90/H-04606/02, odporno pow oki na korozj wg PN-76/H-04606/03. Pow oki poliestrowe, proszkowe wg wymaga : grubo warstwy oznaczana wg PN-EN ISO 2360 lub PN-EN ISO 2808 nie mniejsza ni 60 m, twardo wzgl dna wg PN-EN ISO 1522 min. 0,7, odporno na odrywanie od pod o a wg PN-EN ISO 2409 stopie 0, odporno na dzia anie mg y solnej wg PN-ISO 7253, odporno na dzia anie cieczy wg PN-EN ISO PRZEK ADKI TERMICZNE I KSZTA TOWNIKI TWORZYWOWE Przek adki termiczne wykonane s w postaci pasów z poliamidu wzmocnionego w óknem szklanym PA 6,6 GF25 wg DIN T.2 (posiadaj certyfikat producenta). Przek adki termiczne charakteryzuj si bardzo du wytrzyma o ci, oraz rozszerzalno ci ciepln zbli on do aluminium, co wyklucza deformacj z cza i zapobiega rozrywaniu z cz na granicy poliamid-aluminium przy du ych zmianach temperatur na elewacji budynków. W a ciwy sposób zagniatania przek adki termicznej gwarantuje przewidzian w normach wytrzyma o profilu zespolonego. Kszta towniki tworzywowe wykonane s z PA 6,6 GF25 lub z HPVC zgodnie z norm DIN /2010

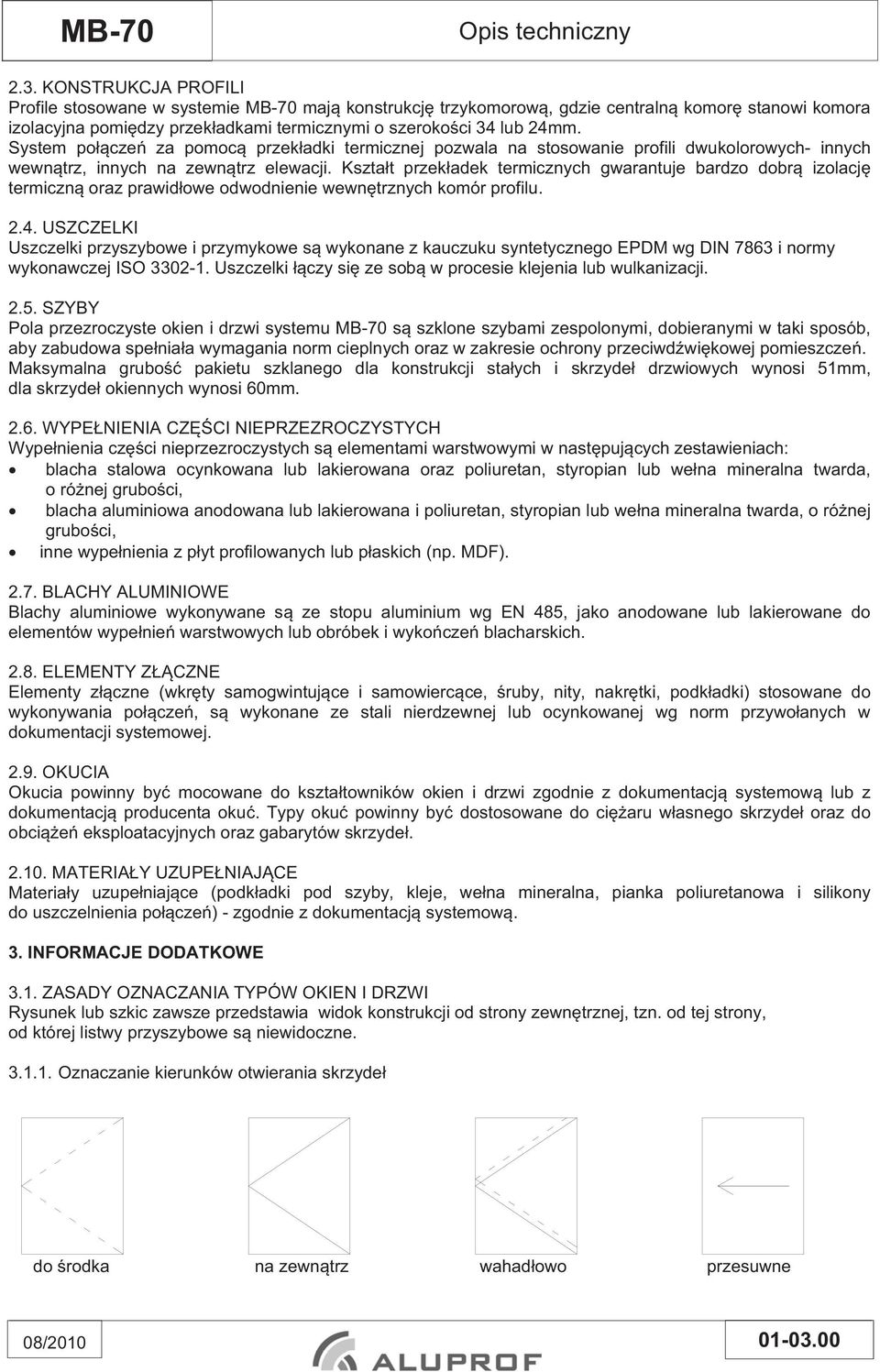

3 2.3. KONSTRUKCJA PROFILI Profile stosowane w systemie MB-70 maj konstrukcj trzykomorow, gdzie centraln komor stanowi komora izolacyjna pomi dzy przek adkami termicznymi o szeroko ci 34 lub 24mm. System po cze za pomoc przek adki termicznej pozwala na stosowanie profili dwukolorowych- innych wewn trz, innych na zewn trz elewacji. Kszta t przek adek termicznych gwarantuje bardzo dobr izolacj termiczn oraz prawid owe odwodnienie wewn trznych komór profilu USZCZELKI Uszczelki przyszybowe i przymykowe s wykonane z kauczuku syntetycznego EPDM wg DIN 7863 i normy wykonawczej ISO Uszczelki czy si ze sob w procesie klejenia lub wulkanizacji SZYBY Pola przezroczyste okien i drzwi systemu MB-70 s szklone szybami zespolonymi, dobieranymi w taki sposób, aby zabudowa spe nia a wymagania norm cieplnych oraz w zakresie ochrony przeciwd wi kowej pomieszcze. Maksymalna grubo pakietu szklanego dla konstrukcji sta ych i skrzyde drzwiowych wynosi 51mm, dla skrzyde okiennych wynosi 60mm WYPE NIENIA CZ CI NIEPRZEZROCZYSTYCH Wype nienia cz ci nieprzezroczystych s elementami warstwowymi w nast puj cych zestawieniach: blacha stalowa ocynkowana lub lakierowana oraz poliuretan, styropian lub we na mineralna twarda, o ró nej grubo ci, blacha aluminiowa anodowana lub lakierowana i poliuretan, styropian lub we na mineralna twarda, o ró nej grubo ci, inne wype nienia z p yt profilowanych lub p askich (np. MDF) BLACHY ALUMINIOWE Blachy aluminiowe wykonywane s ze stopu aluminium wg EN 485, jako anodowane lub lakierowane do elementów wype nie warstwowych lub obróbek i wyko cze blacharskich ELEMENTY Z CZNE Elementy z czne (wkr ty samogwintuj ce i samowierc ce, ruby, nity, nakr tki, podk adki) stosowane do wykonywania po cze, s wykonane ze stali nierdzewnej lub ocynkowanej wg norm przywo anych w dokumentacji systemowej OKUCIA Okucia powinny by mocowane do kszta towników okien i drzwi zgodnie z dokumentacj systemow lub z dokumentacj producenta oku. Typy oku powinny by dostosowane do ci aru w asnego skrzyde oraz do obci e eksploatacyjnych oraz gabarytów skrzyde MATERIA Y UZUPE NIAJ CE Materia y uzupe niaj ce (podk adki pod szyby, kleje, we na mineralna, pianka poliuretanowa i silikony do uszczelnienia po cze ) - zgodnie z dokumentacj systemow. 3. INFORMACJE DODATKOWE 3.1. ZASADY OZNACZANIA TYPÓW OKIEN I DRZWI Rysunek lub szkic zawsze przedstawia widok konstrukcji od strony zewn trznej, tzn. od tej strony, od której listwy przyszybowe s niewidoczne Oznaczanie kierunków otwierania skrzyde do rodka na zewn trz wahad owo przesuwne 08/

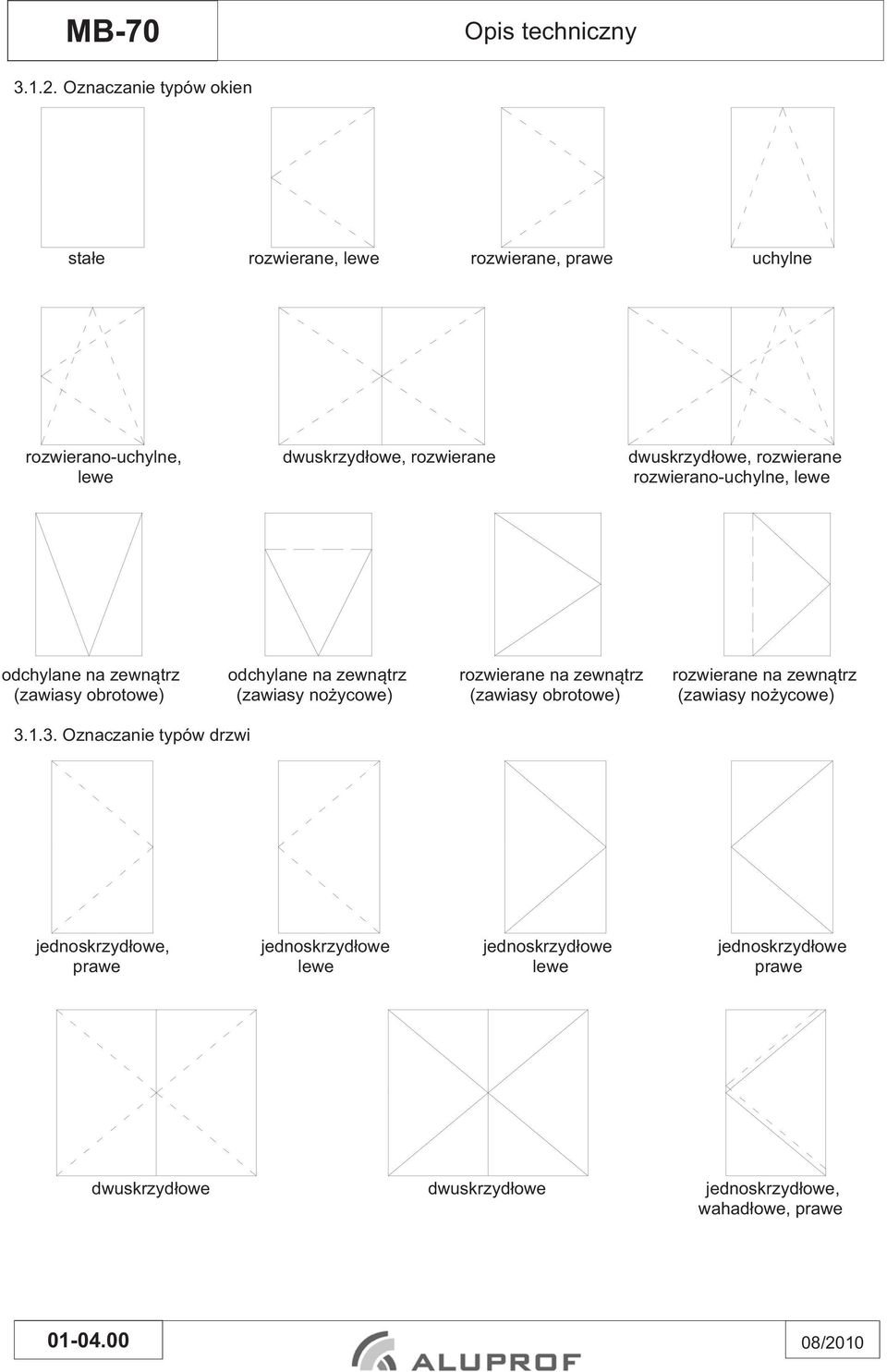

4 Oznaczanie typów okien sta e rozwierane, lewe rozwierane, prawe uchylne rozwierano-uchylne, dwuskrzyd owe, rozwierane dwuskrzyd owe, rozwierane lewe rozwierano-uchylne, lewe odchylane na zewn trz odchylane na zewn trz rozwierane na zewn trz rozwierane na zewn trz (zawiasy obrotowe) (zawiasy no ycowe) (zawiasy obrotowe) (zawiasy no ycowe) Oznaczanie typów drzwi jednoskrzyd owe, jednoskrzyd owe jednoskrzyd owe jednoskrzyd owe prawe lewe lewe prawe dwuskrzyd owe dwuskrzyd owe jednoskrzyd owe, wahad owe, prawe /2010

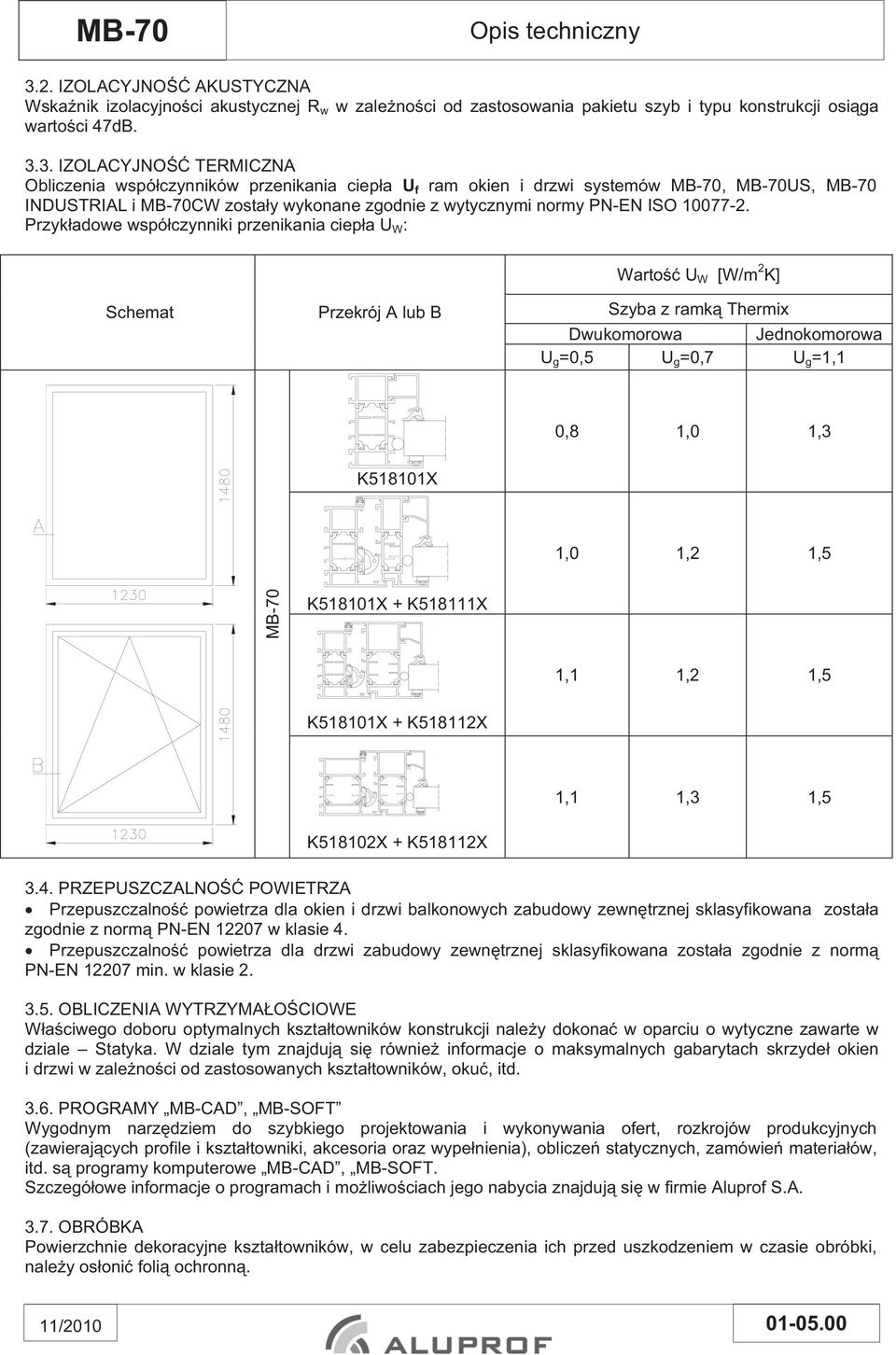

5 3.2. IZOLACYJNO AKUSTYCZNA Wska nik izolacyjno ci akustycznej R w w zale no ci od zastosowania pakietu szyb i typu konstrukcji osi ga warto ci 47dB IZOLACYJNO TERMICZNA Obliczenia wspó czynników przenikania ciep a U f ram okien i drzwi systemów MB-70, MB-70US, MB-70 INDUSTRIAL i MB-70CW zosta y wykonane zgodnie z wytycznymi normy PN-EN ISO Przyk adowe wspó czynniki przenikania ciep a U W : Warto U W [W/m 2 K] Schemat Przekrój A lub B Szyba z ramk Thermix Dwukomorowa Jednokomorowa U g =0,5 U g =0,7 U g =1,1 0,8 1,0 1,3 K518101X 1,0 1,2 1,5 MB-70 K518101X + K518111X 1,1 1,2 1,5 K518101X + K518112X 1,1 1,3 1,5 K518102X + K518112X 3.4. PRZEPUSZCZALNO POWIETRZA Przepuszczalno powietrza dla okien i drzwi balkonowych zabudowy zewn trznej sklasyfikowana zosta a zgodnie z norm PN-EN w klasie 4. Przepuszczalno powietrza dla drzwi zabudowy zewn trznej sklasyfikowana zosta a zgodnie z norm PN-EN min. w klasie OBLICZENIA WYTRZYMA O CIOWE W a ciwego doboru optymalnych kszta towników konstrukcji nale y dokona w oparciu o wytyczne zawarte w dziale Statyka. W dziale tym znajduj si równie informacje o maksymalnych gabarytach skrzyde okien i drzwi w zale no ci od zastosowanych kszta towników, oku, itd PROGRAMY MB-CAD, MB-SOFT Wygodnym narz dziem do szybkiego projektowania i wykonywania ofert, rozkrojów produkcyjnych (zawieraj cych profile i kszta towniki, akcesoria oraz wype nienia), oblicze statycznych, zamówie materia ów, itd. s programy komputerowe MB-CAD, MB-SOFT. Szczegó owe informacje o programach i mo liwo ciach jego nabycia znajduj si w firmie Aluprof S.A OBRÓBKA Powierzchnie dekoracyjne kszta towników, w celu zabezpieczenia ich przed uszkodzeniem w czasie obróbki, nale y os oni foli ochronn. 11/

6 3.5. OBLICZENIA WYTRZYMA O CIOWE W a ciwego doboru optymalnych kszta towników konstrukcji nale y dokona w oparciu o wytyczne zawarte w dziale Statyka. W dziale tym znajduj si równie informacje o maksymalnych gabarytach skrzyde okien i drzwi w zale no ci od zastosowanych kszta towników, oku, itd PROGRAMY MB-CAD, MB-SOFT Wygodnym narz dziem do szybkiego projektowania i wykonywania ofert, rozkrojów produkcyjnych (zawieraj cych profile i kszta towniki, akcesoria oraz wype nienia), oblicze statycznych, zamówie materia ów, itd. s programy komputerowe MB-CAD, MB-SOFT. Szczegó owe informacje o programach i mo liwo ciach jego nabycia znajduj si w firmie Aluprof S.A OBRÓBKA Powierzchnie dekoracyjne kszta towników, w celu zabezpieczenia ich przed uszkodzeniem w czasie obróbki, nale y os oni foli ochronn. Tolerancje wymiarów liniowych i k towych bez indywidualnych oznacze tolerancji wg PN-EN , klasa tolerancji m ( redniodok adna). Zadziory powsta e w wyniku obróbki nale y bezwzgl dnie usun PRZECHOWYWANIE I TRANSPORT Przechowywanie. Profile i kszta towniki aluminiowe, detale, elementy wype niaj ce, szyby, okna, drzwi powinny by przechowywane w suchych pomieszczeniach w sposób zabezpieczaj cy elementy przed uszkodzeniami mechanicznymi i zniszczeniem pow ok anodowanych lub lakierowanych. Transport. Kszta towniki aluminiowe, detale, elementy wype niaj ce, szyby, okna, drzwi mog by transportowane dowolnymi rodkami transportu pod warunkiem zabezpieczenia przed zabrudzeniami, kurzem i mo liwo ci uszkodze podczas transportu WYTYCZNE MONTA U NA BUDOWIE Nowoczesne drzwi i okna zachowuj swoje bardzo dobre w a ciwo ci eksploatacyjne pod warunkiem, e zostan prawid owo zamontowane do cian budynku. Na prawid owy monta wyrobu maj wp yw nast puj ce czynno ci: RZYGOTOWANIE OTWORU W CIANIE BUDYNKU Otwór w murze, w którym ma by zamontowane okno lub drzwi powinien mie wymiary odpowiednio wi ksze od zewn trznych wymiarów o cie nicy. Wielko szczelin mi dzy ram aluminiow, a murem zale y od d ugo ci kszta towników, ich koloru oraz sposobu wype nienia szczelin. K ty otworu powinny mie 90º, a przek tne nie powinny si ró ni o wi cej ni 1 cm, co mo na atwo sprawdzi za pomoc ta my lub sznurka. Je eli naro a otworu nie zachowuj k ta prostego, mo e doj do deformacji geometrii o cie nicy, co wp ywa na funkcjonalno drzwi lub okna przesuwnego. Wszystkie powierzchnie wewn trzne otworu powinny by mo liwie g adkie i bez ubytków. Dolna powierzchnia otworu powinna by pozioma, jednolita, równa, zbudowana z warstwy materia u, na którym stabilnie mo na oprze wyrób USTAWIENIE O CIE NICY W MURZE Drzwi lub okno ustawiamy na no nym progu, który zapewnia ci g e przeniesienie obci e, izolacj termiczn oraz zachowanie poziomu (maksymalne pochylenie to 0,5 mm / 1 m d ugo ci progu). Po o enie okna lub drzwi wzgl dem muru powinno by takie, aby izoterma 10 C przechodzi a przez t konstrukcj. Tylko wówczas unikniemy zjawiska skraplania si pary wodnej na wewn trznej stronie wyrobu podczas normalnych warunków u ytkowania. W murze warstwowym izolowanym we n mineraln lub styropianem izoterma ta znajduje si w pasie materia u izolacyjnego, dlatego te na jego g boko ci powinien by wykonany monta. W przypadku ciany ocieplanej od zewn trz konstrukcje aluminiowe zaleca si montowa blisko pasa zewn trznej izolacji. Szczelina mi dzy o cie nic, a murem z obydwu stron powinna by jednakowa i musi umo liwia swobodn kompensacj dylatacji termicznej wyrobu MOCOWANIE WYROBU W MURZE Okna i drzwi zaleca si mocowa za pomoc kotew stalowych lub ko ków i wkr tów ze stali nierdzewnej lub ocynkowanej oraz przy u yciu klocków podporowych. Zamocowanie musi gwarantowa przeniesienie obci e zewn trznych na konstrukcj budynku, przy czym funkcjonalno ci drzwi i okien musi by zachowana (ruch skrzyde przy zamykaniu i otwieraniu powinien by p ynny) /2010

7 Po ka dej stronie konstrukcji nale y stosowa co najmniej 2 punkty mocowania. Dobieraj c ko ki i wkr ty mocuj ce nale y uwzgl dni zalecenia ich producenta zawarte w jego katalogu REGULACJA OKU Po zamontowaniu skrzyde nale y wykona korekt ich po o enia w stosunku do o cie nicy i s siaduj cych skrzyde wykorzystuj c regulacj oku (zawiasów, rozwórki), nast pnie trzeba dokona regulacji samych oku wspó pracuj cych mi dzy sob (zaczepy, bolce) Skrzyd a powinny by wypoziomowane, a odst py miedzy profilami s siednich skrzyde - jednakowe WYKONANIE IZOLACJI WYROBU Izolacja przestrzeni mi dzy o cie nic, a murem ma na celu zabezpieczenie przed wnikaniem wody, zarówno opadowej od strony zewn trznej, jak i pary wodnej od strony wewn trznej oraz ma za zadanie zapewni izolacj termiczn i akustyczn. W tym celu najcz ciej wykorzystuje si we n mineraln, pianki monta owe lub wa ki polietylenowe, masy silikonowe, ta my rozpr ne oraz folie wiatroszczelne i paroizolacyjne. Warstwa izolacji wokó o cie nicy powinna by jednolita, bez przerw i o jednakowej grubo ci. Po zewn trznej stronie wykonujemy izolacj wiatroszczeln, szczególnie starannie wzd u dolnej ramy i naro y. Nale y pami ta, aby zapewni bardzo dobr izolacj na przenikanie pary po stronie wewn trznej szczeliny monta owej. Je li wn ki otworów okiennych tynkowane s po zamontowaniu konstrukcji aluminiowej to drzwi lub okno nale y tak zabezpieczy, aby tynk nie styka si z powierzchni wyrobu. Szczegó owe informacje na temat monta u wyrobów zawarte s równie w dziale Przyk ady zabudowy. UWAGA: Wapno, cement, substancje alkaliczne i czyszcz ce (np. wybielacze, pasty cierne) maj szczególnie szkodliwy wp yw na kszta towniki aluminiowe, a zw aszcza na dekoracyjne powierzchnie ochronne. Dlatego te nale y ograniczy wyko czeniowe roboty mokre do minimum. W przypadku zetkni cia zaprawy z powierzchni aluminium nale y natychmiast zmy z niej zapraw (nie dopu ci do jej stwardnienia). Brak przemycia spowoduje trwa e odbarwienie i uszkodzenie powierzchni. W miejscach styku powierzchni aluminiowej z innymi metalami lub ich stopami wyst puje elektrochemiczne utlenianie aluminium. Korozja ta szczególnie szybko nast puje w warunkach podwy szonej wilgotno ci. W zwi zku z tym nale y zawsze oddziela aluminium od innych metali warstw izoluj c KONSERWACJA Aluminiowe kszta towniki anodowane lub lakierowane nale y my mi kk szmatk przy u yciu delikatnych rodków myj cych. Nie nale y u ywa p ynów na bazie zwi zków alkalicznych, które mog spowodowa uszkodzenie pow ok tlenkowych AKTUALIZACJA KATALOGU Katalog powinno si aktualizowa poprzez strony, w postaci plików PDF, znajduj ce si w autoryzowanej cz ci strony internetowej w dziale Katalogi. 08/

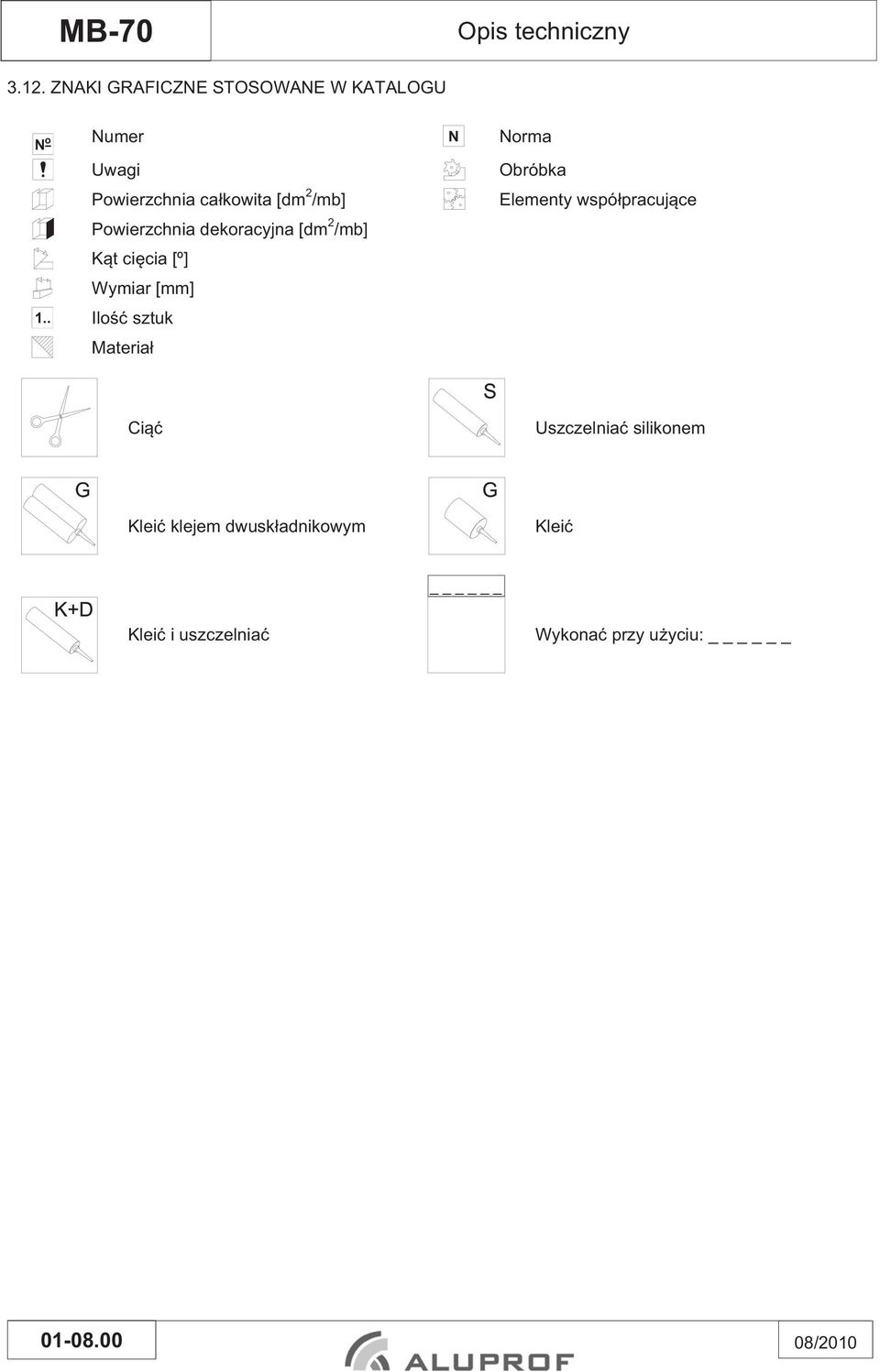

8 3.12. ZNAKI GRAFICZNE STOSOWANE W KATALOGU N o Numer N Norma Uwagi Obróbka Powierzchnia ca kowita [dm 2 /mb] Elementy wspó pracuj ce Powierzchnia dekoracyjna [dm 2 /mb] K t ci cia [º] Wymiar [mm] 1.. Ilo sztuk Materia Ci Uszczelnia silikonem Klei klejem dwusk adnikowym Klei Klei i uszczelnia Wykona przy u yciu: /2010
