PROJEKT ZAGOSPODAROWANIA TERENU DZIAŁKI

Transkrypt

1

2

3 PROJEKT ZAGOSPODAROWANIA TERENU DZIAŁKI INWESTOR : Gmina Kobiele Wielkie Kobiele Wielkie, ul. Reymonta 79 INWESTYCJA : Budowa windy na potrzeby osób niepełnosprawnych na zewnątrz budynku Gminnego Ośrodka Zdrowia w Kobielach Wielkich ADRES INWESTYCJI : Kobiele Wielkie, ul. Reymonta 79 (dz. nr 42/5)

4 OPIS DO PROJEKTU ( ZAGOSPODAROWANIA TERENU DZIAŁKI ) I. INWESTOR : Gmina Kobiele Wielkie II. ADRES INWESTYCJI: Kobiele Wielkie, ul. Reymonta 79 ( dz. nr 42/5) III. Projekt zagospodarowania działki terenu opracowano na podstawie pozytywnej decyzji o ustaleniu lokalizacji inwestycji celu publicznego z dnia r. znak: 7331/13/2008 wydanej przez Wójta Gminy Kobiele Wielkie oraz uzgodnień z Inwestorem. Przedmiotem opracowania jest budowa windy na potrzeby osób niepełnosprawnych na zewnątrz budynku Gminnego Ośrodka Zdrowia w Kobielach Wielkich na działce położonej przy ul. Reymonta 79 w Kobielach Wielkich, oznaczonej numerem ewidencyjnym 42/5. IV. Istniejący stan działki Działka przeznaczona pod budowę jest zabudowana budynkami i obiektami budowlanymi jak pokazano na rysunku projektu zagospodarowania terenu działki. Do działki zapewniony jest dojazd od ulicy Reymonta istniejącym zjazdem. Działka jest uzbrojona w instalację elektryczną, wodociągową i kanalizacyjną. V. Na działce projektuje się: budowę windy na potrzeby osób niepełnosprawnych na zewnątrz budynku Gminnego Ośrodka Zdrowia. Dane techniczne: Kubatura: 30,80m 3 Pow. zabudowy: 3,42m 2 Pow. użytkowa: 1,54m 2

5 VI. Działka znajduje się w strefach: -III-ej klimatycznej - I-ej wiatrowej - I-ej śniegowej - II-ej gruntowej VII. Charakterystyka ekologiczna : Zaopatrzenie w wodę nie dotyczy Zanieczyszczenia nie dotyczy Projektowany obiekt nie wytwarza gazów, pyłów i płynów niebezpiecznych dla środowiska. Hałas projektowany budynek nie będzie emitował uciążliwych dla środowiska dźwięków odgłosów Zakłócenia obiekt nie wytwarza zakłóceń elektroenergetycznych. VIII. Dane geologiczne terenowo gruntowe : kategoria gruntu pierwsza, warunki gruntowe proste, do projektowania przyjęto grunt o nośności 0,20 MPa, poziom posadowienia płyty fundamentowej projektowanej windy jak planowano w projekcie budowlanym, poziom wody gruntowej znajduje się poniżej posadowienia ław fundamentowych, teren działki nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie miejscowego planu zagospodarowania przestrzennego, teren działki nie znajduje się w granicach wypływów eksploatacji górniczej. IX. Metoda realizacji : tradycyjna udoskonalona X. Warunki końcowe: Wytyczenie projektowanego obiektu zlecić uprawnianego geodecie. Materiały budowlane oraz elementy prefabrykowane winny posiadać wymagane atesty i odpowiadać wymogom norm. Roboty budowlane i rzemieślnicze należy wykonać zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami i warunkami technicznymi wykonania i odbioru pod nadzorem uprawnionego kierownika budowy.

6 Zmiany w projekcie zagospodarowania działki terenu wykraczające poza ustalenie decyzji o ustaleniu lokalizacji inwestycji celu publicznego wydanej przez Urząd są niedopuszczalne. O rozpoczęciu robót należy zawiadomić Powiatowy Inspektorat Nadzoru Budowlanego. Po zakończeniu budowy zgłosić obiekt do użytkowania. Opracował:

7

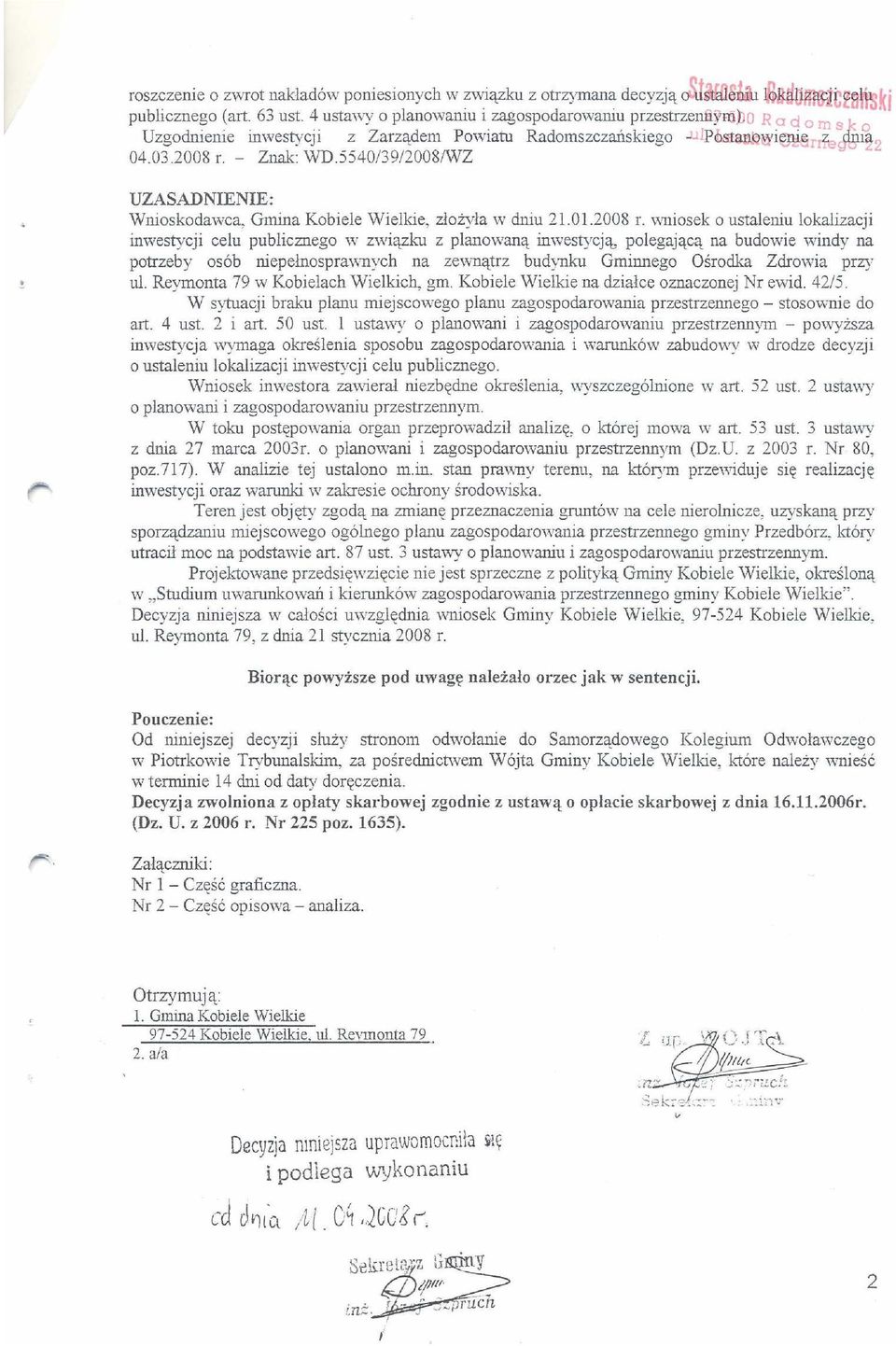

8

9

10

11

12 OPIS TECHNICZNY Dane ogólne : Przedmiot opracowania : Projekt budowlany architektoniczno konstrukcyjny windy na potrzeby osób niepełnosprawnych na zewnątrz budynku Gminnego Ośrodka Zdrowia w Kobielach Wielkich Adres budowy : Inwestor : Kobiele Wielkie, ul. Reymonta 79 ( dz. nr 42/5 ) Gmina Kobiele Wielkie Kobiele Wielkie, ul. Reymonta 79 I. Charakterystyka budynku : Budynek objęty opracowaniem wchodzi w skład zespołu budynków będących własnością Gminy Kobiele Wielkie, połączonych ze sobą i tworzących jeden zespół. Wysokość budynków dwie kondygnacje. Budynek, przy którym projektuje się montaŝ windy o napędzie hydraulicznym, jest budynkiem dwukondygnacyjnym, podpiwniczonym. Dach budynku płaski - stropodach wentylowany, kryty papa termozgrzewalna. Konstrukcja budynku szkieletowa. Ściany budynku warstwowe. Projektuje się montaŝ stalowego szybu windy o napędzie hydraulicznym przy elewacji frontowej lokalizacja zgodnie z oznaczeniem na projekcie zagospodarowania terenu działki. II. Charakterystyka ekologiczna : Działka przeznaczona pod budowę jest zabudowana budynkami i obiektami budowlanymi jak pokazano na rysunku projektu zagospodarowania terenu działki. do działki zapewniony jest dojazd od ul. Reymonta, wytrzymałość gruntu przyjęto jak dla gruntów o średniej nośności 0,20 MPa, poziom lustra wody gruntowej znajduje się poniŝej posadowienia ław fundamentowych, pomieszczenia nie będą emitowały uciąŝliwych dla otoczenia hałasów

13 III. Dane techniczne projektowanych pomieszczeń : Dane techniczne: Dane techniczne: Kubatura: 30,80m3 Pow. zabudowy: 3,42m2 Pow. uŝytkowa: 1,54m2 IV. Dane materiałowo konstrukcyjne : SZYB WINDY: Szyb windy z zamkniętych profili stalowych: rura kwadratowa mm, mm oraz mm. Ściany szybu: boczne i tylna przeszklone, ściana z drzwiami do szybu drzwi z portalem, pozostała powierzchnia ściany wykonana z blachy stalowej malowanej proszkowo w kolorze szarym np. RAL7036 (po uprzednim uzgodnieniu z uŝytkownikiem i projektantem). Minimalna wytrzymałość ścian musi być taka, aby obciąŝenie 300N przyłoŝone na 5 cm 2 nie powodowało trwałych odkształceń lub odkształceń spręŝystych powyŝej 10 mm. WINDA: Winda o napędzie hydraulicznym z maszynownią: - udźwig 630 kg/ 8 osób, min 1m/s - wysokość podnoszenia 969 cm, - dwa przystanki Ściany boczne kabiny: przeszklone. Podłoga: winylowa wykładzina antypoślizgowa w kolorze szarym. Sufit: blacha powlekana w kolorze szarym z oświetleniem jarzeniowym za osłona rastrowa. Drzwi wewnętrzne kabiny: drzwi teleskopowe mm otwierane na jedną stronę z blachy nierdzewnej. Drzwi przystankowe: ze stali nierdzewnej szlifowanej z portalem z blachy nierdzewnej. WyposaŜenie kabiny: Projektuje się kabinę wyposaŝoną w elementy umoŝliwiające korzystanie z windy osobom niepełnosprawnym. Panel dyspozycji w kabinie i panele wezwań na przystankach: ze stali nierdzewnej. Przyciski paneli oznakowane znakami Braill a dla osób niewidomych i wyposaŝone w sygnalizacje dyspozycji. Dodatkowo w panelu winny się znajdować: wskaźnik przeciąŝenia kabiny, pietrowskazywacz i oświetlenie awaryjne. Projektuje się wyposaŝenie kabiny w przycisk alarmowy uruchamiający sygnalizację dźwiękową i zapewniający bezpośrednią komunikację osób znajdujących się

14 w kabinie z centrum monitorowania (portiernia) intercom. Kabinę windy naleŝy wyposaŝyć w poręcz wykonaną z nierdzewnej rury stalowej o średnicy Ø 30 mm. Fundament szybu windy: Projektuje się wykonanie płyty fundamentowej o wymiarach cm zbrojonej stalą BSt500 Ø 12 co 20 cm w obu kierunkach górą i dołem. Konstrukcja stalowa szybu windy: Projektuje się wykonanie stalowej konstrukcji szybu windy ze stali: - słupy szybu - rury kwadratowe oraz belki poprzeczne oraz Elementy stalowej konstrukcji spawać odcinkami na budowie. Stalowy szyb windy na wysokości poszczególnych kondygnacji kotwić do istniejącego stropu kotwą stalowa K-s Wykończenie konstrukcji stalowej szybu: powłoki malarskie o wytrzymałości ogniowej R60 przy temperaturze krytycznej 500 C (np. FLAME CONTROL NO 173 w kolorze szarym) Projektuje się wypełnienie ścian bocznych oraz tylnej ściany szybu stalowego taflami szkła bezpiecznego (laminowanego) 6/6/2 mocowanymi bezpośrednio do konstrukcji stalowej szybu za pomocą łączników stalowych. UWAGI: Prace wykonywać zgodnie z przepisami bhp i p-poŝ. Roboty wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano - montaŝowych. Wszystkie uŝyte materiały winny posiadać odpowiednie aprobaty, świadectwa dopuszczenia, deklaracje zgodności i winny posiadać znak dopuszczenia do obrotu i powszechnego stosowania w budownictwie. Wszystkie kolizje zgłaszać projektantowi i inwestorowi. Zgodnie z obowiązującymi przepisami właściciel lub zarządca budynku powinien zastosować w budynku rozwiązania zapewniające spełnienie wymagań bezpieczeństwa poŝarowego w sposób określony w przepisach techniczno budowlanych. Opracował:

15

16

17

18

19

20

21
