1 1 PROJEKT BUDOWLANY INWESTOR: GMINA INOWROCŁAW ADRES : ul. Królowej Jadwigi Inowrocław BUDOWA: Budynek gospodarczy ADRES BUDOWY: Komaszyce działka nr 122 Gmina Inowrocław PROJEKTOWAŁ: Leszek Wołąkiewicz maj 2012r.

2 OPIS TECHNICZNY Do projektu budowlanego budowy budynku gospodarczego LOKALIZACJA: Komaszyce działka nr 122 gmina Inowrocław. 1. ISTNIEJĄCE ZAGOSPODAROWANIE ORAZ UZBROJENIE Część działki nr 122 w Komaszycach, zabudowana jest, budynkiem mieszkalnym wielorodzinnym oraz budynkiem gospodarczym (teren zespołu dworskiego). Działka poprzez istniejący zjazd ma bezpośredni dostęp do drogi publicznej o nawierzchni bitumicznej. 2. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI Projektuje się budowę budynku gospodarczego składającego się z ośmiu pomieszczeń gospodarczych. Budynek gospodarczy przeznaczony będzie do przechowywania narzędzi i sprzętu ogrodniczego oraz do składowania opału. Usytuowanie projektowanego budynku gospodarczego nie koliduje z występującym na działce uzbrojeniem infrastruktury technicznej. 3. DANE KUBATUROWE POWIERZCHIA ZABUDOWY - 139,26 m 2 POWIERZCHNIA UśYTKOWA - 120,00 m 2 KUBATURA - 438,67 m 3 4. DANE KONSTRUKCYJNO - MATERIAŁOWE Fundamenty Ławy fundamentowe wylewane z betonu klasy B-15, wysokość ław 30cm, szerokość 35cm, ściany fundamentowe murowane z bloczków betonowych gr. 25 cm na zaprawie cementowo wapiennej. Posadowienie ław fundamentowych 1,0 m poniŝej poziomu terenu. Fundamenty naleŝy wykonać na warstwie betonu podkładowego klasy min. B 7,5 i gr. min. 5 cm i zawsze posadawiać min. 80 cm poniŝej projektowanego przyległego terenu. Zbrojenie podłuŝne ław 4ø12 (34GS) + strzemiona ø6 (St0S) co 30 cm. Zbrojenie ław fundamentowych na długości 2

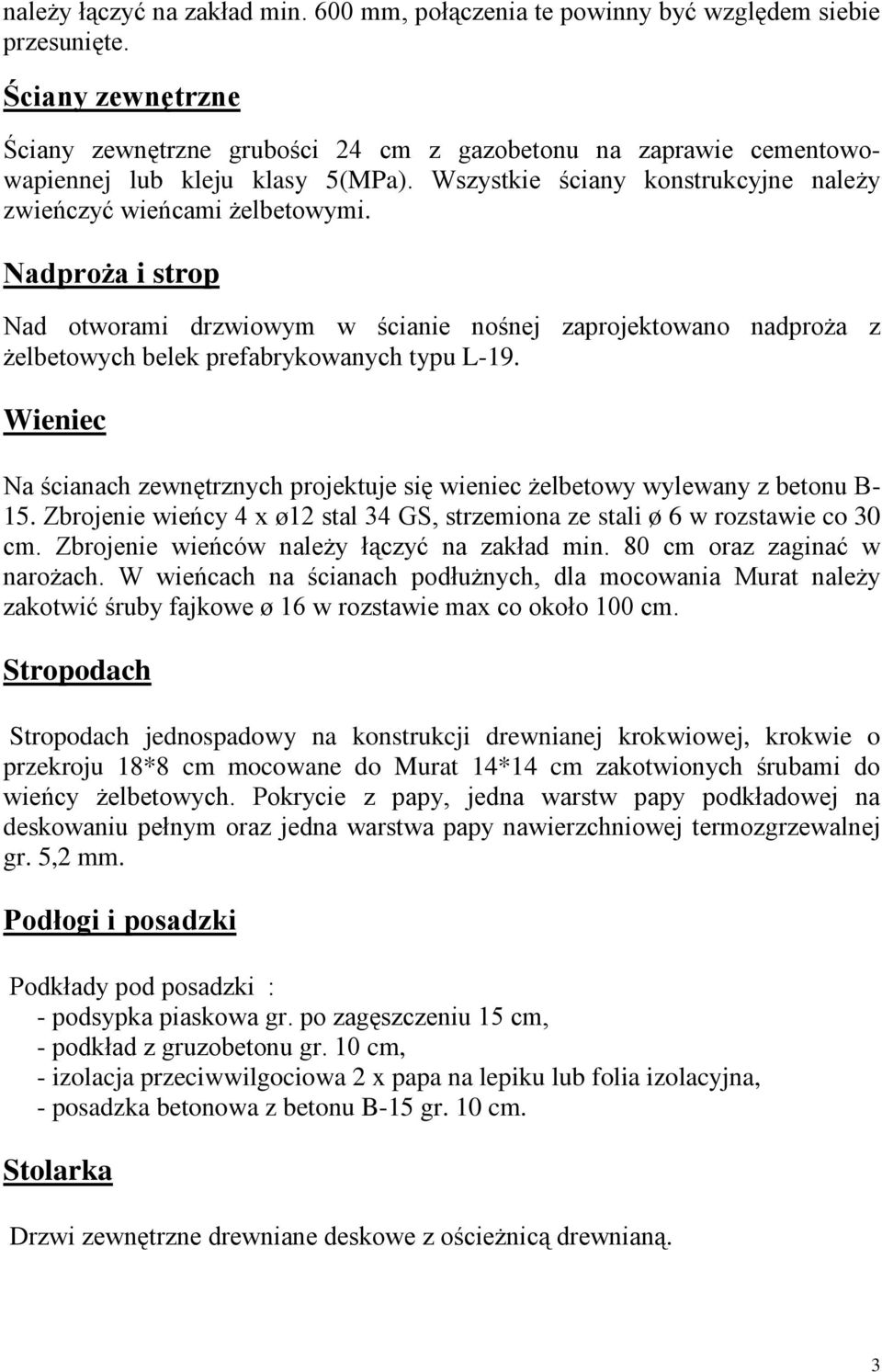

3 naleŝy łączyć na zakład min. 600 mm, połączenia te powinny być względem siebie przesunięte. Ściany zewnętrzne Ściany zewnętrzne grubości 24 cm z gazobetonu na zaprawie cementowowapiennej lub kleju klasy 5(MPa). Wszystkie ściany konstrukcyjne naleŝy zwieńczyć wieńcami Ŝelbetowymi. NadproŜa i strop Nad otworami drzwiowym w ścianie nośnej zaprojektowano nadproŝa z Ŝelbetowych belek prefabrykowanych typu L-19. Wieniec Na ścianach zewnętrznych projektuje się wieniec Ŝelbetowy wylewany z betonu B- 15. Zbrojenie wieńcy 4 x ø12 stal 34 GS, strzemiona ze stali ø 6 w rozstawie co 30 cm. Zbrojenie wieńców naleŝy łączyć na zakład min. 80 cm oraz zaginać w naroŝach. W wieńcach na ścianach podłuŝnych, dla mocowania Murat naleŝy zakotwić śruby fajkowe ø 16 w rozstawie max co około 100 cm. Stropodach Stropodach jednospadowy na konstrukcji drewnianej krokwiowej, krokwie o przekroju 18*8 cm mocowane do Murat 14*14 cm zakotwionych śrubami do wieńcy Ŝelbetowych. Pokrycie z papy, jedna warstw papy podkładowej na deskowaniu pełnym oraz jedna warstwa papy nawierzchniowej termozgrzewalnej gr. 5,2 mm. Podłogi i posadzki Podkłady pod posadzki : - podsypka piaskowa gr. po zagęszczeniu 15 cm, - podkład z gruzobetonu gr. 10 cm, - izolacja przeciwwilgociowa 2 x papa na lepiku lub folia izolacyjna, - posadzka betonowa z betonu B-15 gr. 10 cm. Stolarka Drzwi zewnętrzne drewniane deskowe z ościeŝnicą drewnianą. 3

4 Izolacje Izolacja pozioma ław fundamentowych : dwa razy papa na lepiku na gorąco, posadzek 2x papa na lepiku lub folia izolacyjna. Tynki wewnętrzne i zewnętrzne Tynki wewnętrzne i zewnętrzne cementowo wapienne. Elewacja Kolor elewacji nawiązać do kolorystyki budynku mieszkalnego wielorodzinnego. UWAGI KOŃCOWE: Materiały budowlane winny odpowiadać atestom technicznym. Wszystkie roboty winny być wykonywane pod nadzorem uprawnionego kierownika budowy zgodnie z projektem, warunkami technicznymi wykonywania i odbioru robót budowlano montaŝowych, przepisami BHP oraz zgodnie z zasadami sztuki budowlanej. Opracował: Leszek Wołąkiewicz 4

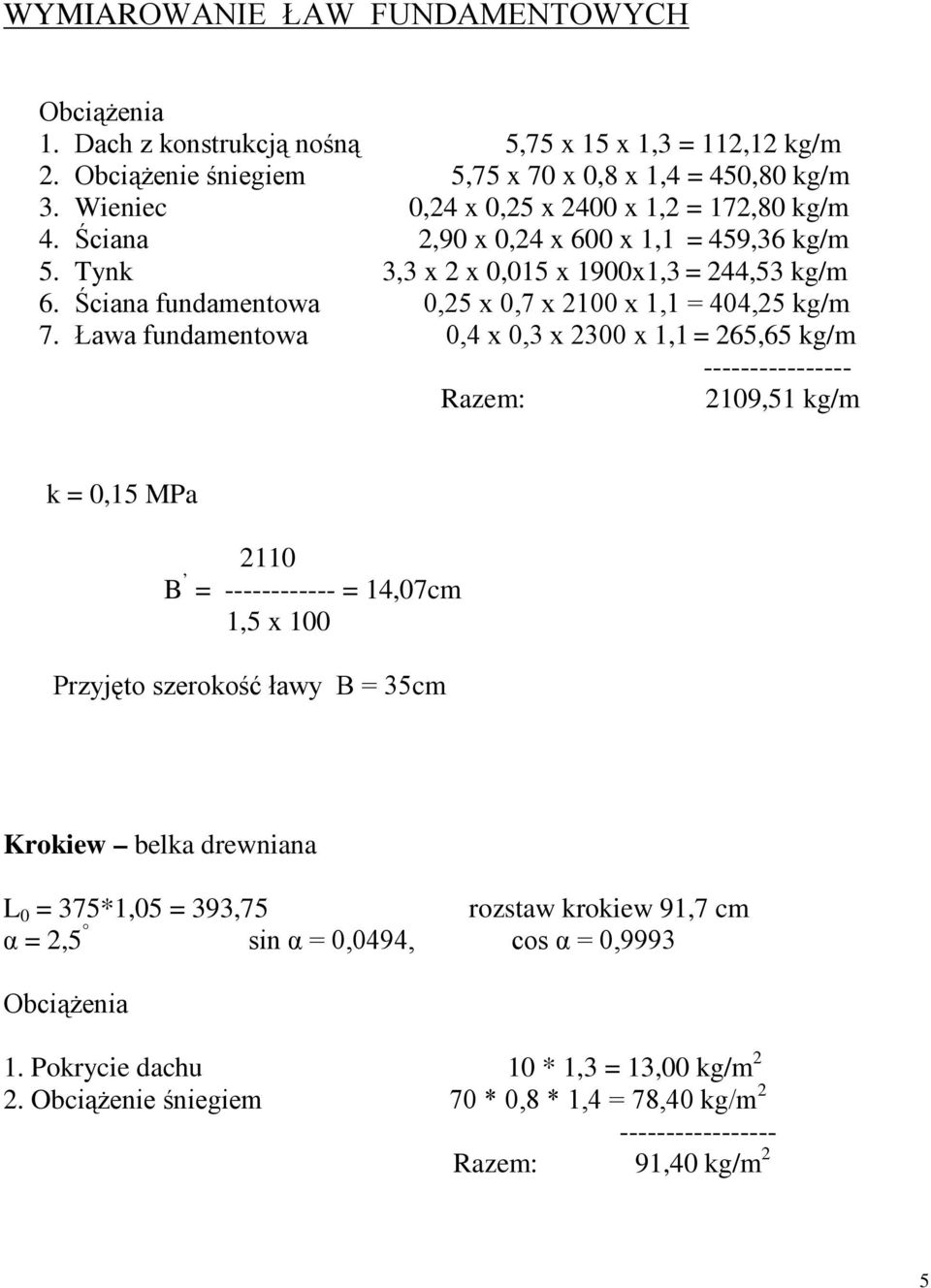

5 WYMIAROWANIE ŁAW FUNDAMENTOWYCH ObciąŜenia 1. Dach z konstrukcją nośną 5,75 x 15 x 1,3 = 112,12 kg/m 2. ObciąŜenie śniegiem 5,75 x 70 x 0,8 x 1,4 = 450,80 kg/m 3. Wieniec 0,24 x 0,25 x 2400 x 1,2 = 172,80 kg/m 4. Ściana 2,90 x 0,24 x 600 x 1,1 = 459,36 kg/m 5. Tynk 3,3 x 2 x 0,015 x 1900x1,3 = 244,53 kg/m 6. Ściana fundamentowa 0,25 x 0,7 x 2100 x 1,1 = 404,25 kg/m 7. Ława fundamentowa 0,4 x 0,3 x 2300 x 1,1 = 265,65 kg/m Razem: 2109,51 kg/m k = 0,15 MPa 2110 B = = 14,07cm 1,5 x 100 Przyjęto szerokość ławy B = 35cm Krokiew belka drewniana L 0 = 375*1,05 = 393,75 rozstaw krokiew 91,7 cm α = 2,5 sin α = 0,0494, cos α = 0,9993 ObciąŜenia 1. Pokrycie dachu 10 * 1,3 = 13,00 kg/m 2 2. ObciąŜenie śniegiem 70 * 0,8 * 1,4 = 78,40 kg/m Razem: 91,40 kg/m 2 5

6 ObciąŜenie przypadające na 1mb krokwi q = 91,40 * 0,917 = 83,81 kg/mb M max = 0,125 * 83,75 * 5,02 2 = 263,81 kg * m Przyjęto krokiew z drewna 18 * 8 cm = 144 cm 2 8 * 18 2 W x = = 432 cm * 18 3 I x = = 3888 cm 4 12 Drewno K 27 R dm 13 MPa, E = MPa Sprawdzenie stanu granicznego nośności M max δ = = = 61,07 kg/cm 2 = 6,1 MPa < R dm = 13 MPa W x 432 Sprawdzenie stanu granicznego uŝytkowania L 502 gdy ---- = = 27,88 > 20 h 18 Ugięcie krokwi od obciąŝeń charakterystycznych 5 0,838 * f max = * = 1,78 cm < = 2,51 cm f dop *

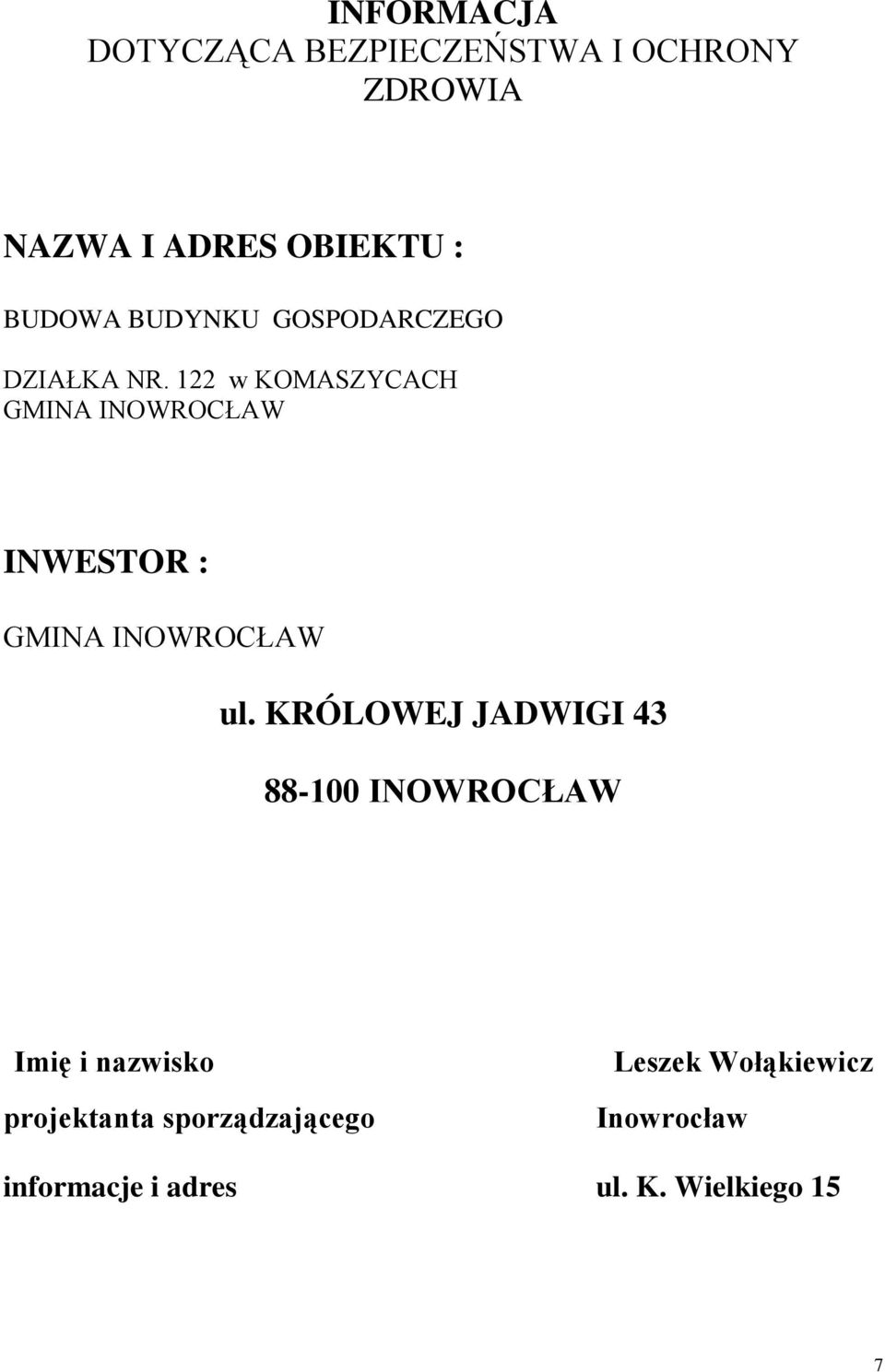

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA I ADRES OBIEKTU : BUDOWA BUDYNKU GOSPODARCZEGO DZIAŁKA NR. 122 w KOMASZYCACH GMINA INOWROCŁAW INWESTOR : GMINA INOWROCŁAW ul. KRÓLOWEJ JADWIGI INOWROCŁAW Imię i nazwisko projektanta sporządzającego Leszek Wołąkiewicz Inowrocław informacje i adres ul. K. Wielkiego 15 7

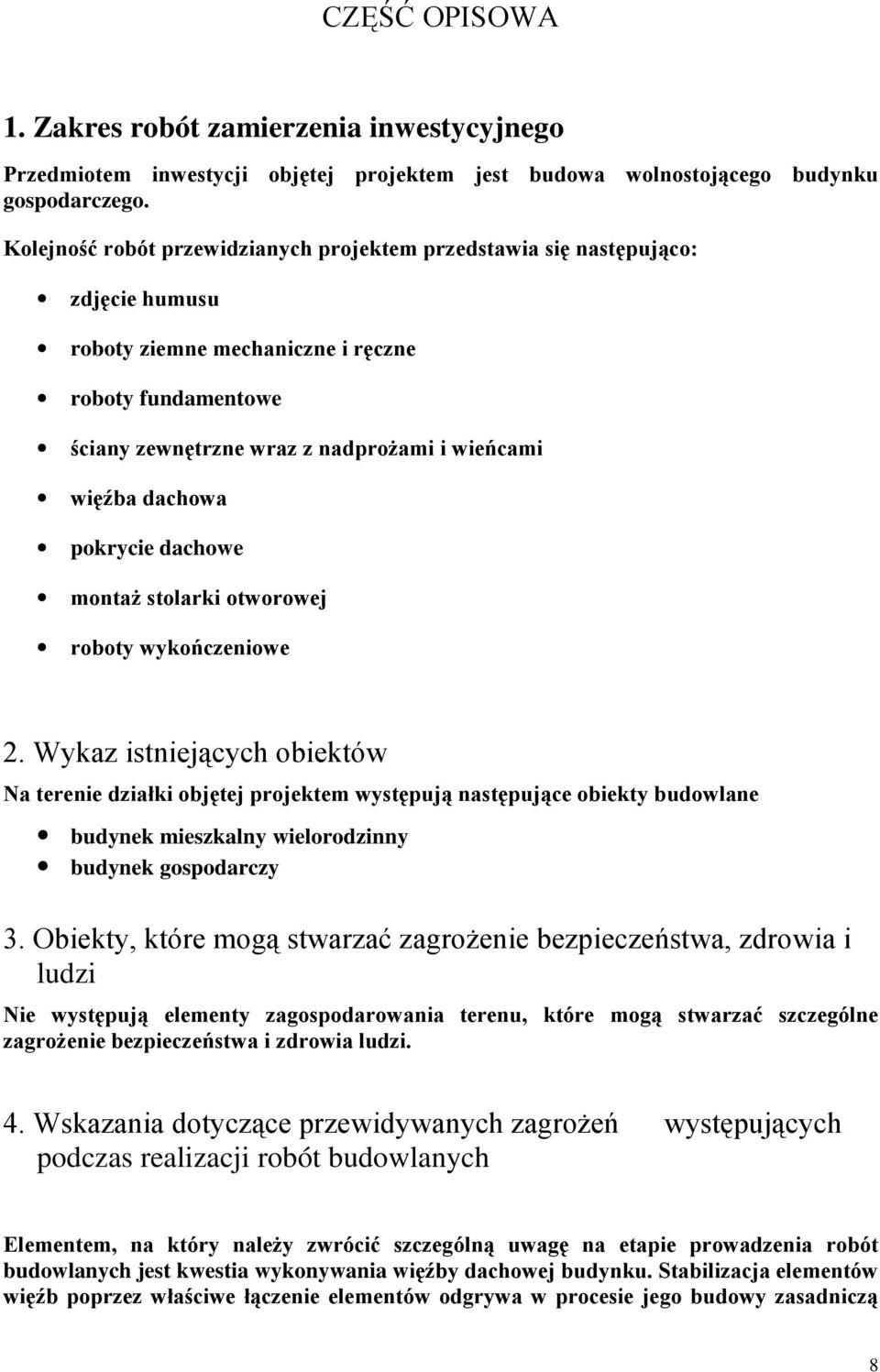

8 CZĘŚĆ OPISOWA 1. Zakres robót zamierzenia inwestycyjnego Przedmiotem inwestycji objętej projektem jest budowa wolnostojącego budynku gospodarczego. Kolejność robót przewidzianych projektem przedstawia się następująco: zdjęcie humusu roboty ziemne mechaniczne i ręczne roboty fundamentowe ściany zewnętrzne wraz z nadproŝami i wieńcami więźba dachowa pokrycie dachowe montaŝ stolarki otworowej roboty wykończeniowe 2. Wykaz istniejących obiektów Na terenie działki objętej projektem występują następujące obiekty budowlane budynek mieszkalny wielorodzinny budynek gospodarczy 3. Obiekty, które mogą stwarzać zagroŝenie bezpieczeństwa, zdrowia i ludzi Nie występują elementy zagospodarowania terenu, które mogą stwarzać szczególne zagroŝenie bezpieczeństwa i zdrowia ludzi. 4. Wskazania dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych Elementem, na który naleŝy zwrócić szczególną uwagę na etapie prowadzenia robót budowlanych jest kwestia wykonywania więźby dachowej budynku. Stabilizacja elementów więźb poprzez właściwe łączenie elementów odgrywa w procesie jego budowy zasadniczą 8

9 rolę. Elementy te powinny znaleźć swoje właściwe miejsce podczas organizowania placu budowy i prowadzenia robót. Inne roboty budowlane powinny być prowadzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. Nr 47, poz.401) 5. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót bardzo niebezpiecznych Roboty budowlane w całości stwarzają potencjalnie duŝe zagroŝenie dla wszystkich pracowników zatrudnionych na budowie. Z tego powodu niezbędne jest udzielenie szczegółowego instruktaŝu dla wszystkich pracowników, ze szczególnym uwzględnieniem takich elementów jak: ograniczenie dostępu do placu budowy dla osób nieupowaŝnionych, oznakowanie i wygrodzenie terenu, na którym prowadzone będą roboty budowlane, wygrodzenie i oznakowanie stref stwarzających potencjalne zagroŝenie dla zdrowia i Ŝycia pracowników (wykopy fundamentowe), prawidłowe składowanie materiałów budowlanych, właściwa organizacja placu budowy. Ponadto inwestorzy winni zapewnić warunki pracy zgodne z wymogami określonymi przez Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 1997r. Nr 129, poz.844). 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. Na opisanym placu budowy nie występują strefy szczególnego zagroŝenia zdrowia. Plac budowy winien posiadać dojazd umoŝliwiający prawidłowe zaopatrywanie budowy we wszelkie materiały budowlane, jak równieŝ umoŝliwiający dojazd słuŝbą porządkowym i ratowniczym. Na terenie budowy winien znajdować się etatowy sprzęt przeciwpoŝarowy, taki jak gaśnice, itp. umoŝliwiający podjęcie szybkiej akcji gaśniczej, połączonej z wezwaniem jednostki StraŜy PoŜarnej. Ponadto na terenie placu budowy winna znajdować się apteczka z podstawowym wyposaŝeniem umoŝliwiającym podjęcie natychmiastowych działań w sytuacji uszkodzenia ciała, powstania urazu w wyniku prowadzenia prac budowlanych i innych zdarzeń mogących zaistnieć podczas prac budowlanych. Powinny być zapewnione moŝliwości skomunikowania się ze słuŝbami porządkowymi i ratowniczymi (telefon komórkowy lub inny skuteczny sposób powiadamiania w/w słuŝb). OPRACOWAŁ: 9
