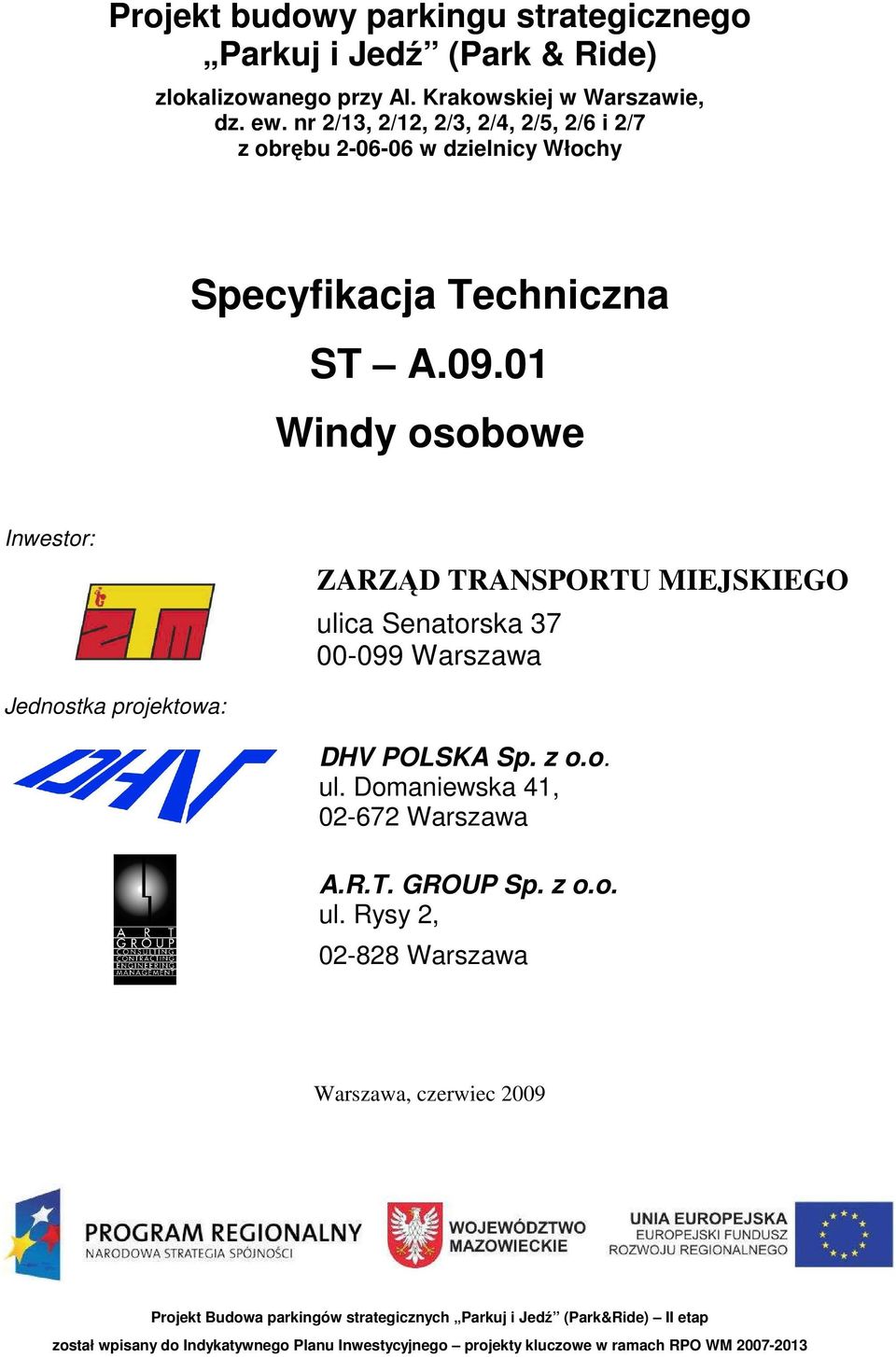

1 Projekt budowy parkingu strategicznego Parkuj i Jedź (Park & Ride), dz. ew. nr 2/13, 2/12, 2/3, 2/4, 2/5, 2/6 i 2/7 z obrębu w dzielnicy Włochy Specyfikacja Techniczna ST A Windy osobowe Inwestor: ZARZĄD TRANSPORTU MIEJSKIEGO ulica Senatorska Warszawa Jednostka projektowa: DHV POLSKA Sp. z o.o. ul. Domaniewska 41, Warszawa A.R.T. GROUP Sp. z o.o. ul. Rysy 2, Warszawa Warszawa, czerwiec 2009 Projekt Budowa parkingów strategicznych Parkuj i Jedź (Park&Ride) II etap został wpisany do Indykatywnego Planu Inwestycyjnego projekty kluczowe w ramach RPO WM

2 ST - A Windy osobowe ST A Windy osobowe Strona: 2 1. WSTĘP 1.1 Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z dostawą, montaŝem i uruchomieniem dźwigów osobowych w budynku projektowanego parkingu strategicznego Parkuj i Jedź (Park & Ride). 1.2 Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Niniejszą ST objęte są następujące zakresy robót: Dostawa, montaŝ i uruchomienie dźwigów osobowych Dostawa i montaŝ dźwigów osobowych referencja dźwigi osobowe bez maszynowni OTIS GeN2 1.4 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami. 1.5 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonanych robót oraz za zgodność robót z Dokumentacją Projektową, ST oraz poleceniami Przedstawiciela Inwestora.

3 2. MATERIAŁY ST A Windy osobowe Strona: Specyfikacja urządzeń dźwigowych Dźwigi osobowe bez maszynowni (napęd w nadszybiu) np. OTIS Gen-2: Urządzenie o udźwigu 1000 kg o wymiarach 1600 x 1400 mm. z drzwiami 1100 centralnymi Wymiary szachtu 2400x2000 mm, Wysokość podnoszenia 8600 mm, 3 przystanki Urządzenie o udźwigu 900 kg o wymiarach kabiny 1100 x 2100 z drzwiami centralnymi o szerokości 900 mm. Wymiary szachtu 2500x2000 mm, Wysokość podnoszenia 3150 mm, 2 przystanki Napęd bezprzekładniowy, synchroniczny silnik prądu zmiennego z regulatorem częstotliwościowym wystrój kabiny - stal nierdzewna szczotkowana wykończenia drzwi kabinowych stal nierdzewna szczotkowana drzwi otwierane teleskopowo, rozmieszczone jednostronnie Zabezpieczenie drzwi - kurtyna świetlna wykończenia drzwi szybowych malowane Kasety wezwań ze stali nierdzewnej szczotkowanej. WyposaŜenie przystanków: Na kaŝdym przystanku piętrowskazywacz i strzałki kierunku jazdy z gongiem, WyposaŜenie kabiny: Ściany: Stal nierdzewna szczotkowana Sufit: Płaski, stal nierdzewna Podłoga: Imitacja kamienia Lustro: Na górnej połowie tylnej ściany Oświetlenie: Wokół panelu sterowania, świetlówkowe Poręcz: Na tylnej ścianie, pod lustrem Dodatkowo: Przycisk otwarcia drzwi, moduł łączności ze słuŝbami ratowniczymi, piętrowskazywacz, przełącznik kluczykowy, sygnalizator przeciąŝenia, wentylator, informacja głosowa o numerze piętra, automatyczny zjazd na parter i postój z otwartymi drzwiami w przypadku otrzymania sygnału o poŝarze

4 3. SPRZĘT ST A Windy osobowe Strona: Sprzęt do instalacji urządzeń dźwigowych Zgodnie z wytycznymi producenta urządzeń 4. TRANSPORT 4.1 Transport urządzeń dźwigowych Zgodnie z wytycznymi producenta urządzeń 5. WYKONANIE ROBÓT 5.1 Instalacja urządzeń Instalację urządzeń zostanie przeprowadzona przez producenta lub jednostkę wskazaną przez producenta. 6. KONTROLA JAKOŚCI ROBÓT 6.1 Zasady ogólne kontroli jakości Robót Ogólne zasady kontroli jakości Robót podano w TS-M Kontrola jakości instalacji urządzeń dźwigowych Urządzenia podlegają odbiorowi przez Urząd Dozoru Technicznego. 7. SPOSÓB ODBIORU ROBÓT 7.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w TS-M

5 7.2 Odbiór urządzeń dźwigowych ST A Windy osobowe Strona: 5 Urządzenia dźwigowe podlegają odbiorowi przez Urząd Dozoru Technicznego. 8. PODSTAWA PŁATNOŚCI 8.1 Zasady ogólne Ogólne zasady dotyczące płatności za wykonane roboty podano w TS-M Cena ryczałtowa Dźwigi osobowe Cena ryczałtowa za komplet wykonanych i odebranych robót zawierać będzie następujące koszty: - Dostawę i montaŝ kompletnego urządzenia dźwigowego, - Regulacja i uruchomienie dźwigu - Odbiór dźwigu przez UDT - Wykonanie dokumentacji powykonawczej zgodnie z certyfikatem UDT 9. PRZEPISY ZWIĄZANE Nie stosuje się
