Projekt budowlano-wykonawczy montażu windy w hallu budynku Wydziału Filologiczno Historycznego w Gdańsku przy ulicy Wita Stwosza 55 dz nr 232/4
|
|
- Krzysztof Borowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 EGZ. NR Gdańsk ulica Kraśnięta 12 tel. (058) Projekt budowlano-wykonawczy montażu windy w hallu budynku Wydziału Filologiczno Historycznego w Gdańsku przy ulicy Wita Stwosza 55 dz nr 232/4 INWESTOR JEDNOSTKA PROJEKTOWA UNIWERSYTET GDAŃSKI GDAŃSK ULICA BAŻYŃSKIEGO 1a STUDIO PROJEKTOWE SIM s.c GDAŃSK ULICA KRAŚNIETA 12 FUNKCJA IMIĘ I NAZWISKO NR UPR. BUD. PODPIS Projektant Architektura Projektant Konstrukcja Projektant Instal. elektryczne. Opracował Instal. elektryczne mgr inż. arch.iwona Smyczyńska mgr inż. bud.sławomir Smyczyński mgr inż. elek. Antonii Poniecki mgr inż. elek. Grzegorz Skowroński 144/Gd/00 115/Gd/02 954/Gd/82 Copyright Studio Projektowe sim 2006 Wszystkie prawa zastrzeżone Gdańsk
2 SPIS TREŚCI I - CZĘŚĆ OGÓLNA 1.0 Informacje wstępne Stadium i temat opracowania Przedmiot opracowania Cel opracowania Zakres opracowania Lokalizacja budynku Inwestor, Zleceniodawca i Właściciel budynku Dane do opracowania Podstawa opracowania Projekty związane Informacje ogólne dotyczące montażu Prace rozbiórkowe Klatka schodowa Posadzki Strop i stropodach Prace budowlane związane z montażem windy Montaż windy Dostepnośc dla osób niepełnosprawnych Warunki przeciwpożarowe Uwagi 10 II - ZAŁĄCZNIKI Uprawnienia projektantów w branży architektonicznej, konstrukcyjnej i elektrycznej Zaświadczenia o przynależności do Izby Zawodowej w branży architektonicznej, konstrukcyjnej i elektrycznej Obliczenia konstrukcyjne Oświadczenie projektantów Zestawienia stali profilowej i zbrojeniowej Informacja BIOZ - 1 -
3 III - ZESTAWIENIE RYSUNKÓW 1. Inwentaryzacja parteru 1:50 2. Inwentaryzacja - przekrój 1:50 3. Prace rozbiórkowe w obrębie windy 1:50 4. Prace budowlane rzut parteru 1:50 6. Rzut fundamentu 1:20 7. Rzut ścian fundamentowych 1:20 8. Widok szybu dźwigu ściany A i B 1:20 9. Widok szybu dźwigu ściany C i D 1: Szczegół a 1: Łącznik stalowy do mocowania 1: nadszybie przekrój II-II 1: otwór w stropie dla nadszybia 1: Rzut płyty stropowej 1: Konstrukcja szybu windy 1: Konstrukcja szybu windy 1: Wsporniki pietrowe 1: Rzut pochylni 1: Przekrój przez pochylnie 1-1, 2-2 1: Przekrój przez pochylnie 3-3 1: Rzut balustrady klatki schodowej 1: Widok balustrady klatki schodowej 1: Widok balustrady klatki schodowej 1: Widok balustrady klatki schodowej 1:20 IV CZĘŚC ELEKTRYCZNA - 2 -

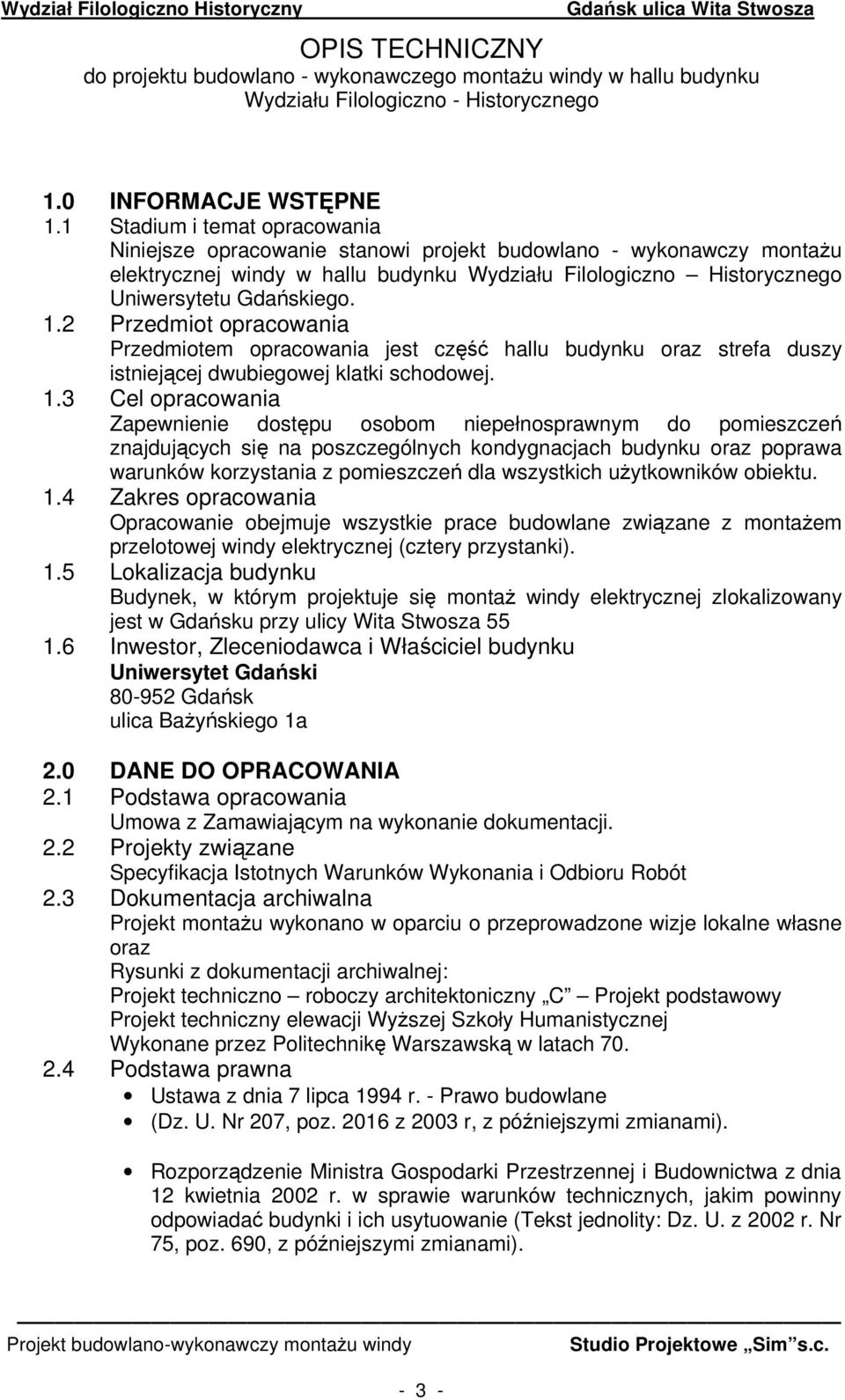

4 OPIS TECHNICZNY do projektu budowlano - wykonawczego montażu windy w hallu budynku Wydziału Filologiczno - Historycznego 1.0 INFORMACJE WSTĘPNE 1.1 Stadium i temat opracowania Niniejsze opracowanie stanowi projekt budowlano - wykonawczy montażu elektrycznej windy w hallu budynku Wydziału Filologiczno Historycznego Uniwersytetu Gdańskiego. 1.2 Przedmiot opracowania Przedmiotem opracowania jest część hallu budynku oraz strefa duszy istniejącej dwubiegowej klatki schodowej. 1.3 Cel opracowania Zapewnienie dostępu osobom niepełnosprawnym do pomieszczeń znajdujących się na poszczególnych kondygnacjach budynku oraz poprawa warunków korzystania z pomieszczeń dla wszystkich użytkowników obiektu. 1.4 Zakres opracowania Opracowanie obejmuje wszystkie prace budowlane związane z montażem przelotowej windy elektrycznej (cztery przystanki). 1.5 Lokalizacja budynku Budynek, w którym projektuje się montaż windy elektrycznej zlokalizowany jest w Gdańsku przy ulicy Wita Stwosza Inwestor, Zleceniodawca i Właściciel budynku Uniwersytet Gdański Gdańsk ulica Bażyńskiego 1a 2.0 DANE DO OPRACOWANIA 2.1 Podstawa opracowania Umowa z Zamawiającym na wykonanie dokumentacji. 2.2 Projekty związane Specyfikacja Istotnych Warunków Wykonania i Odbioru Robót 2.3 Dokumentacja archiwalna Projekt montażu wykonano w oparciu o przeprowadzone wizje lokalne własne oraz Rysunki z dokumentacji archiwalnej: Projekt techniczno roboczy architektoniczny C Projekt podstawowy Projekt techniczny elewacji Wyższej Szkoły Humanistycznej Wykonane przez Politechnikę Warszawską w latach Podstawa prawna Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Nr 207, poz z 2003 r, z późniejszymi zmianami). Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Tekst jednolity: Dz. U. z 2002 r. Nr 75, poz. 690, z późniejszymi zmianami)

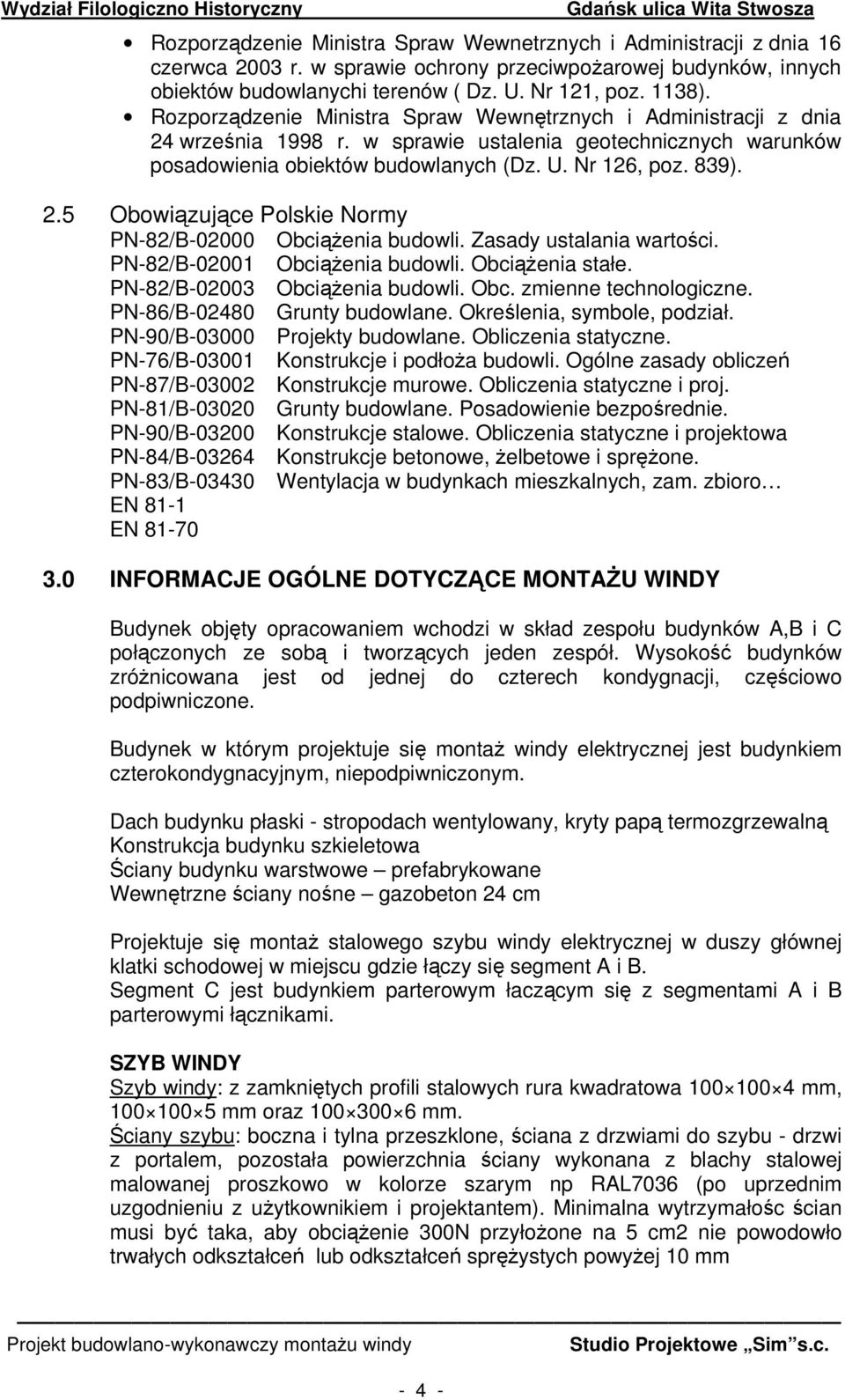

5 Rozporządzenie Ministra Spraw Wewnetrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanychi terenów ( Dz. U. Nr 121, poz. 1138). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. Nr 126, poz. 839). 2.5 Obowiązujące Polskie Normy PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obc. zmienne technologiczne. PN-86/B Grunty budowlane. Określenia, symbole, podział. PN-90/B Projekty budowlane. Obliczenia statyczne. PN-76/B Konstrukcje i podłoża budowli. Ogólne zasady obliczeń PN-87/B Konstrukcje murowe. Obliczenia statyczne i proj. PN-81/B Grunty budowlane. Posadowienie bezpośrednie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowa PN-84/B Konstrukcje betonowe, żelbetowe i sprężone. PN-83/B Wentylacja w budynkach mieszkalnych, zam. zbioro EN 81-1 EN INFORMACJE OGÓLNE DOTYCZĄCE MONTAŻU WINDY Budynek objęty opracowaniem wchodzi w skład zespołu budynków A,B i C połączonych ze sobą i tworzących jeden zespół. Wysokość budynków zróżnicowana jest od jednej do czterech kondygnacji, częściowo podpiwniczone. Budynek w którym projektuje się montaż windy elektrycznej jest budynkiem czterokondygnacyjnym, niepodpiwniczonym. Dach budynku płaski - stropodach wentylowany, kryty papą termozgrzewalną Konstrukcja budynku szkieletowa Ściany budynku warstwowe prefabrykowane Wewnętrzne ściany nośne gazobeton 24 cm Projektuje się montaż stalowego szybu windy elektrycznej w duszy głównej klatki schodowej w miejscu gdzie łączy się segment A i B. Segment C jest budynkiem parterowym łaczącym się z segmentami A i B parterowymi łącznikami. SZYB WINDY Szyb windy: z zamkniętych profili stalowych rura kwadratowa mm, mm oraz mm. Ściany szybu: boczna i tylna przeszklone, ściana z drzwiami do szybu - drzwi z portalem, pozostała powierzchnia ściany wykonana z blachy stalowej malowanej proszkowo w kolorze szarym np RAL7036 (po uprzednim uzgodnieniu z użytkownikiem i projektantem). Minimalna wytrzymałośc ścian musi być taka, aby obciążenie 300N przyłożone na 5 cm2 nie powodowło trwałych odkształceń lub odkształceń sprężystych powyżej 10 mm - 4 -
6 WINDA Winda elektryczna bez maszynowni: udźwig 630 kg/ 8 osób, min 1m/s wysokość podnoszenia 969 cm, cztery przystanki Kabina przelotowa: mm, wysokość 2100 mm, Ściany boczne kabiny (3) : przeszklone Podłoga: winylowa wykładzina antypoślizowa w kolorze szarym Sufit: blacha powlekana w kolorze szarym np Silicon-Grey lub Asturias Satin, z oświetleniem jarzeniowym za osłoną rastrową Drzwi wewnętrzne kabiny: drzwi teleskopowe mm otwierane na jedną stronę z blachy nierdzewnej Drzwi przystankowe: ze stali nierdzewnej szlifowanej z portalem z blachy nierdzewnej Wyposażenie kabiny Projektuje się kabinę wyposażoną w elementy umożliwiające korzystanie z windy osobom niepełnosprawnym. Panel dyspozycji w kabinie i panele wezwań na przystankach: ze stali nierdzewnej. Przyciski paneli oznakowane znakami Braill a dla osób niewidomych i wyposażone w sygnalizację dyspozycji. Dodatkowo w panelu winny się znajdować wskaźnik przeciążenia kabiny, piętrowskazywacz i oświetlenie awaryjne. Projektuje się wyposażenie kabiny w przycisk alarmowy uruchamiający sygnalizację dźwiękową i zapewniający bezpośrednią komunikację osób znajdujących się w kabinie z centrum monitorowania (portiernia) intercom. Kabinę windy należy wyposażyć w poręcz wykonaną z nierdzewnej rury stalowej o średnicy Ø 30 mm. 4.0 PRACE ROZBIÓRKOWE KLATKA SCHODOWA 4.1 Demontaż istniejącej balustrady klatki schodowej Projektuje się demontaż istniejącej balustrady stalowej na wszystkich biegach i spocznikach klatki schodowej a tekże demontaż istniejącej balustrady ze stali nierdzewnej przy pochylni dla osób niepełnosprawnych na parterze. 4.2 Rozbiórka ścianki działowej pod schodami W związku z koniecznością poszerzenia duszy klatki schodowej projektuje się rozbiórkę istniejącej murowanej ścianki działowej (12 cm) pod schodami na parterze. 4.3 Obcięcie biegów klatki schodowej W związku z koniecznością poszerzenia duszy klatki schodowej projektuje się obcięcie po długości wszystkich biegów żelbetowej klatki schodowej po około 17.5 cm każdy bieg. 4.4 Wykucie gniazd w ścianach klatki schodowej Projektuje się wykucie 4 gniazd w bocznych ścianach klatki schodowej pod stalową konstrukcję wsporczą stropu z płyt kanałowych. POSADZKI 4.5 Demontaż posadzki pod podszybie i fundament - 5 -
7 Projektuje się rozbiórkę istniejącej posadzki z płytek lastricowych oraz wszystkich warstw podłogowych w obrębie wykonywanego podszybia i fundamentu szybu windy. Rozbiórkę posadzki należy wykonać w taki sposób, aby odzyskać część płytek niezbędnych do uzupełnienia posadzki przy obciętym biegu klatki schodowej na parterze. 4.6 Rozbiórka części istniejącej pochylni W związku z przebudową pochylni (zmiana kąta nachylenia, szerokości) projektuje się rozbiórkę części istniejącej pochylni na początku i na końcu w celu uzyskania płyty gr 10 cm. 4.7 Wycinka posadzki przy drzwiach windy Projektuje się wycięcie posadzki na II i III piętrze (trzeci i czwarty przystanek) pasy na szerokość światła szybu windy (165cm 15 cm) na głębokość 6 cm, niezbędne do zamocowania progu i drzwi wejściowych do windy. STROP i STROPODACH 4.8 Wycięcie płyt stropowych nad ostatnią kondygnacją W celu zapewnienia odpowiedniej wysokości dla projektowanego szybu windy na ostatniej kondygnacji projektuje się wykonanie nadszybia poprzez wycięcie otworu o wymiarach w płytach kanałowych stropu żerańskiego (po uprzednim wykonaniu stalowej konstrukcji wsporczej patrz roboty budowlane ptk. ) 4.9 Demontaż dachowych płytek korytkowych cm W celu zapewnienia dojścia do wykonywanych prac w obrębie projektowanego nadszybia należy przewidzieć rozbiórkę pokrycia i obróbek blacharskich w tym rejonie a także rozbiórkę jednej oraz demontaż dwóch płytek korytkowych. Po zakończeniu prac płytki korytkowe należy ponownie rozłożyć na swoje miejsce uzupełnić betonem pachwiny zatrzeć powierzchnię i wykonać nowe pokrycie z papy termozgrzewalnej 2). W jednej z płytek należy zgodnie z rysunkiem wykonać otwór w celu osadzenia komina wentylacyjnego. Podczas prowadzenia prac należy zabezpieczyć otwór przed wpływami atmosferycznymi Demontaż INNE likwidacja grzejnika 5.0 PRACE BUDOWLANE ZWIĄZANE Z MONTAŻEM WINDY KLATKA SCHODOWA 5.1 Wykończenie biegów klatki schodowej Obcięte biegi żelbetowej klatki schodowej wyrównać, wykończyć gładzią szpachlową. Ostatecznie pomalować farbą emulsyjną w kolorze białym Balustrada Projektuje się wykonanie nowej balustrady klatki schodowej i pochylni ze stali nierdzewnej w gatunku 304. minimalna wysokośc balustrady 110 cm maksymalny prześwit pomiędzy elementami wypełnienia 20 cm. Słupki i pochwyt z rura stalowa nierdzewna mm, krzyżulce rura mm, pret Ø 10, oraz linki stalowe ze stali nierdzewnej Ø 3.5. Mocowanie balustrady do stopni schodów kotwami metalowymi lub wklejanymi po 2 kołki na każdy słupek. Balustrada powinna spełniać - 6 -
8 5.3 POSADZKI POSADZKA NA PARTERZE Na parterze projektuje się podniesienie posadzki w obrębie wejścia do windy (I przystanek) o 32 cm. Wykończenie płytki gresowe w kolorze jasnoszarym kraweżnik odbojowy w kolorze ciemnoszarym. Warstwy posadzkowe: płytki ceramiczne mm klej do płytek 5 mm płyta betonowa 10 cm, wzmocniona siatka stalową zgrzewaną mm gruz stabilizowany cementem 20.5 cm PRZY WEJŚCIU DO WINDY NA DŁUGOŚCI 100 CM I SZEROKOŚCI 15 CM OBNIŻENIE POSADZKI O 6 CM OSADZENIE PORTALU DRZWI WINDY Z PROGIEM. Po zakończeniu prac związanych z wykonaniem podszybia posadzkę wokół szybu odtworzyc z odzyskanych płytek lastricowych. POCHYLNIA NA PARTERZE Projektuje się wykonanie nowej pochylni o długości 535 cm i szerokości 194 cm w spadku 5.5 %. Po obu stronach pochylni wykonać murki odbojowe wysokości 7 cm i szerokości 13.5 cm. W murkach osadzić balustradę ze stali nierdzewnej. Pochylnię wykończyć jw. płytki gresowe w kolorze jasnoszarym kraweżnik odbojowy w kolorze ciemnoszarym. Warstwy posadzkowe: płytki ceramiczne mm klej do płytek 5 mm płyta betonowa w spadku 5.5 % - 10 cm, wzmocniona siatka stalową zgrzewaną mm gruz stabilizowany cementem 0 15 cm W związku z brakiem równoległości poszczególnych stropów względem siebie, projektuje się uzupełnienie stropu nad parterem (II przystanek) na szerokości 187 cm z uwzględnieniem 6 cm obniżenia przy wejściu do windy na odcinku 100 cm. Na pozostałych kondygnacjach (III i IV przystanek wycięcie posadzki patrz pkt rozbiórki Podszybie i fundament szybu windy Projektuje się wykonanie płyty fundamentowej o wymiarach cm zbrojonej stalą BSt500 Ø12 co 20 cm w obu kierunkach górą i dołem. Ściany podszybia żelbetowe grubości 15 cm i wysokości. Zbrojenie pionowe i poziome Ø12 co 20 cm w obu kierunkach w środku grubości ściany. Wykończenie podszybia płytki ceramiczne np. gres mm w kolorze jasno szarym
9 5.5 Nadszybie W związku z koniecznością wycięcia otworu w stropie nad ostatnią kondygnacją projektuje się wykonanie stalowej konstrukcji wsporczej z dwuteowników 180 mm. Minimalne oparcie belek stalowych w gniazdach wykutych w ścianach nośnych kalatki schodowej 20 cm. Pod każdą belkę wykonać poduszkę betonową. Belki stalowe należy zabezpieczyć antykorozyjnie. Projektuje się obudowę belek płytami w celu uzyskania wytrzymałości ogniowej R120 (np. 2 płyta FIREBOARD 20 mm), zgodnie z aprobata przyjętego do zabudowy systemu. Przed przystąpieniem do wycięcia otworu w płytach kanałowych należy wykonać tymczasową konstrukcję zabezpieczającą płytki korytkowe stropodachu oraz rozebrać na odcinku wycinanych płyt ażurową ściankę w przestrzeni stropodachu. W przestrzeni wyciętego otworu wykonać zelbetową płytę stropową gr 12 cm zgodnie z rysunkiem nr. W płycie należy przewidzieć zgodnie z rysunkiem otwór wentylacyjny Ø 25 cm. Po wykonaniu płyty żelbetowej odtworzyć ściankę ażurową podtrzymującą płytki korytkowe. Płytę stropową izolować termicznie wełną mineralną grubości 20 cm. 5.6 Konstrukcja stalowa szybu windy Projektuje się wykonanie stalowej konstrukcji szybu windy elektrycznej ze stali: Słupy szybu - rury kwadratowe oraz Belki poprzeczne oraz Elementy stalowej konstrukcji spawać odcinkami na budowie. Stalowy szyb windy na wysokości poszczególnych kondygnacji kotwić do istniejącego stropu kotwą stalową K-s Wykończenie konstrukcji stalowej szybu powłoki malarskie o wytrzymałości ogniowej R60 przy temperaturze krytycznej 500 C (np. FLAME CONTROL NO 173 w kolorze szarym) Projektuje się wypełnienie ścian bocznych oraz tylnej ściany szybu stalowego taflami szkła bezpiecznego (laminowanego) 6/6/2 mocowanymi bezpośrednio do konstrukcji stalowej szybu zgodnie z rysunkiem A-08, A-09 za pomocą łączników stalowych (rys nr A MONTAŻ WINDY ELEKTRYCZNEJ BEZ MASZYNOWNI 6.1 Informacje ogólne dotyczące montowanego urządzenia Winda elektryczna bez maszynowni: udźwig 630 kg, wysokość podnoszenia 969 cm, cztery przystanki Kabina przelotowa: mm, wysokość 2100 mm, Ściany boczne kabiny (3) : przeszklone Podłoga: winylowa wykładzina antypoślizowa w kolorze szarym Sufit: blacha powlekana w kolorze szarym np Silicon-Grey lub Asturias Satin, z oświetleniem jarzeniowym za osłoną rastrową - 8 -
10 Drzwi wewnętrzne kabiny: drzwi teleskopowe mm otwierane na jedną stronę z blachy nierdzewnej Drzwi przystankowe: ze stali nierdzewnej szlifowanej z portalem, z blachy nierdzewnej Wyposażenie kabiny Projektuje się kabinę wyposażoną w elementy umożliwiające korzystanie z windy osobom niepełnosprawnym. Panel dyspozycji w kabinie i panele wezwań na przystankach: ze stali nierdzewnej. Przyciski paneli oznakowane znakami Braill a dla osób niewidomych i wyposażone w sygnalizację dyspozycji. Dodatkowo w panelu winny się znajdować wskaźnik przeciążenia kabiny, piętrowskazywacz i oświetlenie awaryjne. Projektuje się wyposażenie kabiny w przycisk alarmowy uruchamiający sygnalizację dźwiękową i zapewniający bezpośrednią komunikację osób znajdujących się w kabinie z centrum monitorowania (portiernia) intercom. Kabinę windy należy wyposażyć w poręcz wykonaną z nierdzewnej rury stalowej o średnicy Ø 30 mm. Szyb dźwigu Wyposażenie elektryczne szybu dźwigu zgodne z obowiązującymi przepisami ( takie jak gniazda, oświetlenie o odpowiednim natężeniu i wyłączniki itp.) dostarcza dostawca dźwigu. 6.2 Informacje ogólne dotyczące montażu urządzenia Montaż urządzenia zgodnie z wytycznymi producenta 7.0 DOSTĘPNOŚC DLA OSÓB NIEPEŁNOSPRAWNYCH Dostępnośc budynku dla osób niepełnosprawnych zapewniona jest po przez następujące elementy: Wejście do budynku zewnętrzna pochylnia dla osób niepełnosprawnych Zjazd na parter ( róznica 32 cm0 nowoprojektowana pochylnia o kącie nachylenia 5.5% Dostępnośc wyższych kondygnacji - nowoprojektowany dźwig z kabina przystosowana dla osób niepełnosprawnych 8.0 WARUNKI OCHRONY PRZECIWPOŻAROWEJ INFORMACJE OGÓLNE Budynek średniowysoki SW - w najwyższym miejscu 14.5 m Czterokondygnacyjny Jedna strefa pożarowa Segment A i B - Kategoria zagrożenia ludzi - ZLIII połaczony w parterze z segmentem C (jednokondygnacyjny) kategoria zagrozenia ludzi - ZLI W segmencie A i B projektowany montaż windy elektrycznej czteroprzystankowej o wymiarach kabiny , szerokość drzwi - 90 cm. Konstrukcja projektowanego szybu windy - stalowa o wytrzymałości ogniowej - R60 Wymagana klasa odporności pożarowej dla budynku: - 9 -
11 Klasa odporności pożarowej budynku Budynek w kategorii ZL III, ZL I Klasa odporności B Główna konstrukcja nośna Klasa odporności ogniowej elementów budynku Konstrukcja Strop Ściana Ściana dachu zewnętrzna wewnętrzna Przykrycie dachu B R 120 R30 R E I 60 E I 60 EI30 E30 Gdzie: R - oznacza nośnośc ogniową (w minutach) określona zgodnie z PN dotyczącą zasad ustalania klas odporności ogniowej elementów w budynku E - oznacza szczelność ogniową (w minutach) jw. I - oznacza izolacyjność ogniową (w minutach) jw. (-) nie stawia się wymagań INFORMACJE OGÓLNE DOTYCZACE EWAKUACJI Ilość osób przebywających na jednej z kondygnacji 883 osoby w/w maksymalną liczbę użytkowników na jednej kondygnacji przyjęto na podstawie wskaźników powierzchni użytkowej: Sale wykładowe: 1 osobę / m2 jak dla sal konferencyjnych, lokali gastronomicznych, poczekalni świetlic; pomieszczenia pracowników naukowych, dydaktycznych i administracyjnych: 5 osób / m2 jak jak dla pomieszczeń biurowych zgodnie z 236 ptk.6 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz.1156) wraz z późniejszymi zmianami) Do obliczenia powierzchni użytkowej przyjęto rzut kondygnacji powtarzalnej w budynku (wysoki parter) Powierzchnia sal wykładowych 770 m2 770 osób Powierzchnia pomieszczeń pracowników naukowych, dydaktycznych i administracyjnych 561 m2 113 osób Razem: 883 osoby DROGI EWAKUACYJNE STAN - ISTNIEJĄCY Drogi ewakuacyjne z segmentów A i B: cztery klatki schodowe: 2- skrajne klatki schodowe - obudowane szerokość użytkowa biegu każdej ze skrajnych klatek schodowych 123 cm dwie otwarte klatki schodowe o szerokościach użytkowych biegu i 154 cm Łącznie szerokość pionowych przejść ewakuacyjnych w budynku cm Drogi ewakuacyjne z segmentu C (budynek parterowy): Bezpośrednio z hallu na zewnątrz (bez korzystania z katek schodowych)
12 DROGI EWAKUACYJNE STAN - PROJEKTOWANY Drogi ewakuacyjne z segmentów A i B: czterema klatkami schodowymi bez zmian dwie skrajne klatki schodowe obudowane szerokość użytkowa biegu każdej z skrajnych klatek 123 cm - bez zmian otwarta klatka schodowa o szerokości użytkowej biegu 154 cm - bez zmian otwarta klatka schodowa o szerokości użytkowej biegu 178 cm (koniecznośc zwężenia biegów klatki chodowej o 17.5 cm ze względu na wymaganą szerokość szybu windy) Łącznie szerokość pionowych przejść ewakuacyjnych w budynku po zwężeniu biegów istniejącej klatki schodowej 578 cm co umożliwia ewakuację 963 osób Zwężenie biegów istniejącej klatki schodowej nie ma wpływu na stan ewakuacji osób przebywających w budynku WYPOSAŻENIE W SPRZĘT GAŚNICZY Bez zmian Hydranty i podręczny sprzęt gaśniczy 9.0 UWAGI Prace wykonywać zgodnie z przepisami bhp i p-poż. Roboty wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano - montażowych. Wszystkie użyte materiały winny posiadać odpowiednie aprobaty, świadectwa dopuszczenia, deklaracje zgodności i winny posiadać znak dopuszczenia do obrotu i powszechnego stosowania w budownictwie. Wszystkie kolizje zgłaszać projektantowi i inwestorowi. Zgodnie z obowiązującymi przepisami właściciel lub zarządca budynku powinien zastosować w budynku rozwiązania zapewniające spełnienie wymagań bezpieczeństwa pożarowego w sposób określony w przepisach techniczno - budowlanych Opracowała mgr inż. arch. Iwona Smyczyńska
