System rur dwudzielnych. Bezpieczna naprawa kanalizacji kablowej z czynnymi kablami

Transkrypt

1 System rur dwudzielnych Bezpieczna naprawa kanalizacji kablowej z czynnymi kablami

2 System rur dwudzielnych Rury dwudzielne Hermetyczne, dwudzielne zestawy naprawcze Złączki Wodo / gazoszczelne, dwudzielne złącza rur Narzędzia montażowe Zestawy do montażu rur dwudzielnych Kolanka dwudzielne Wodo / gazoszczelne, dwudzielne złącza kolankowe Obudowy odgałęźne Wodo / gazoszczelne, dwudzielne złącza odgałęźne Złączki serwisowe Wodo / gazoszczelne, dwudzielne złącza naprawcze

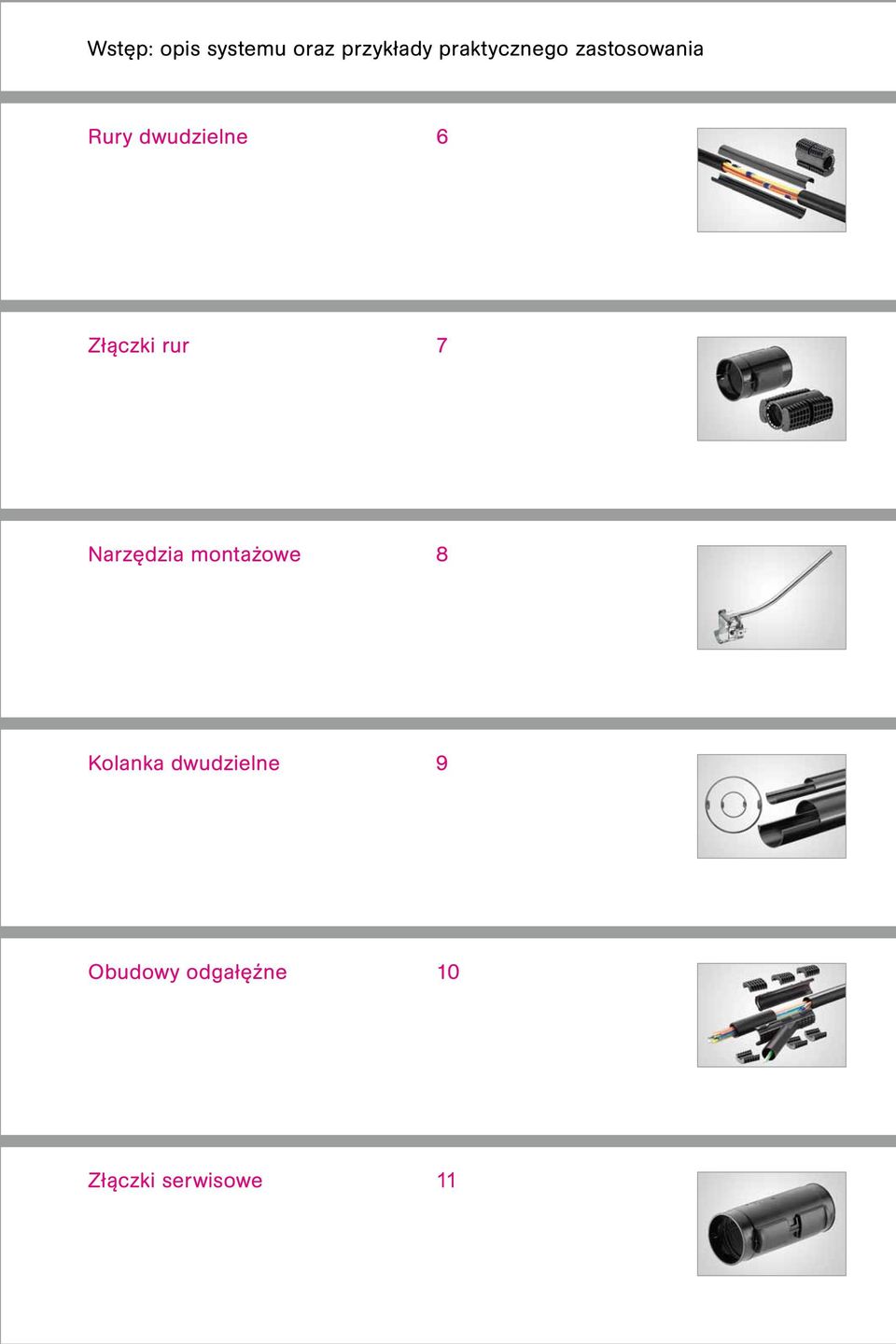

3 Wstęp: opis systemu oraz przykłady praktycznego zastosowania Rury dwudzielne 6 Złączki rur 7 Narzędzia montażowe 8 Kolanka dwudzielne 9 Obudowy odgałęźne 10 Złączki serwisowe 11

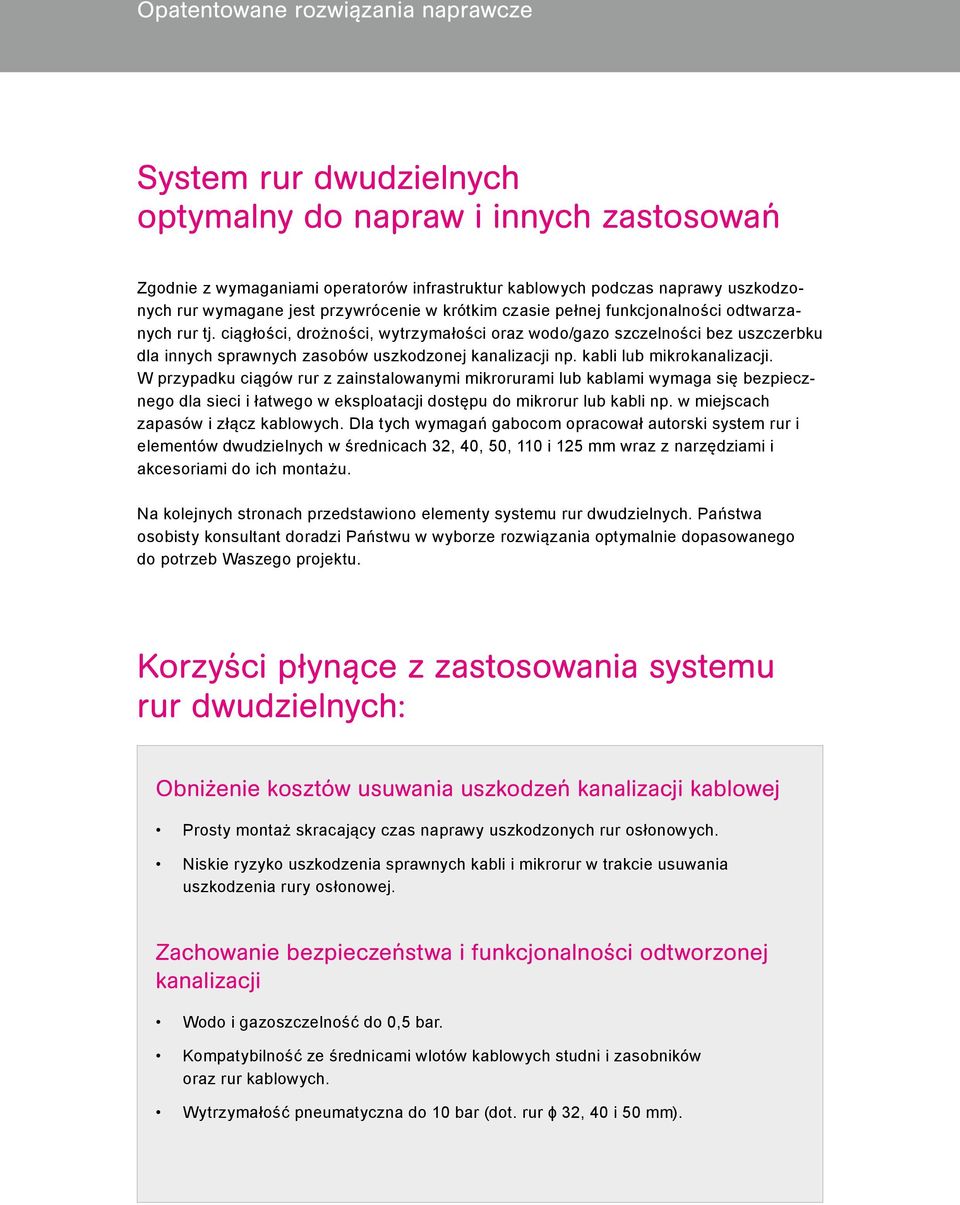

4 Opatentowane rozwiązania naprawcze System rur dwudzielnych optymalny do napraw i innych zastosowań Zgodnie z wymaganiami operatorów infrastruktur kablowych podczas naprawy uszkodzonych rur wymagane jest przywrócenie w krótkim czasie pełnej funkcjonalności odtwarzanych rur tj. ciągłości, drożności, wytrzymałości oraz wodo/gazo szczelności bez uszczerbku dla innych sprawnych zasobów uszkodzonej kanalizacji np. kabli lub mikrokanalizacji. W przypadku ciągów rur z zainstalowanymi mikrorurami lub kablami wymaga się bezpiecznego dla sieci i łatwego w eksploatacji dostępu do mikrorur lub kabli np. w miejscach zapasów i złącz kablowych. Dla tych wymagań gabocom opracował autorski system rur i elementów dwudzielnych w średnicach 32, 40, 50, 110 i 125 mm wraz z narzędziami i akcesoriami do ich montażu. Na kolejnych stronach przedstawiono elementy systemu rur dwudzielnych. Państwa osobisty konsultant doradzi Państwu w wyborze rozwiązania optymalnie dopasowanego do potrzeb Waszego projektu. Korzyści płynące z zastosowania systemu rur dwudzielnych: Obniżenie kosztów usuwania uszkodzeń kanalizacji kablowej Prosty montaż skracający czas naprawy uszkodzonych rur osłonowych. Niskie ryzyko uszkodzenia sprawnych kabli i mikrorur w trakcie usuwania uszkodzenia rury osłonowej. Zachowanie bezpieczeństwa i funkcjonalności odtworzonej kanalizacji Wodo i gazoszczelność do 0,5 bar. Kompatybilność ze średnicami wlotów kablowych studni i zasobników oraz rur kablowych. Wytrzymałość pneumatyczna do 10 bar (dot. rur ɸ 32, 40 i 50 mm).

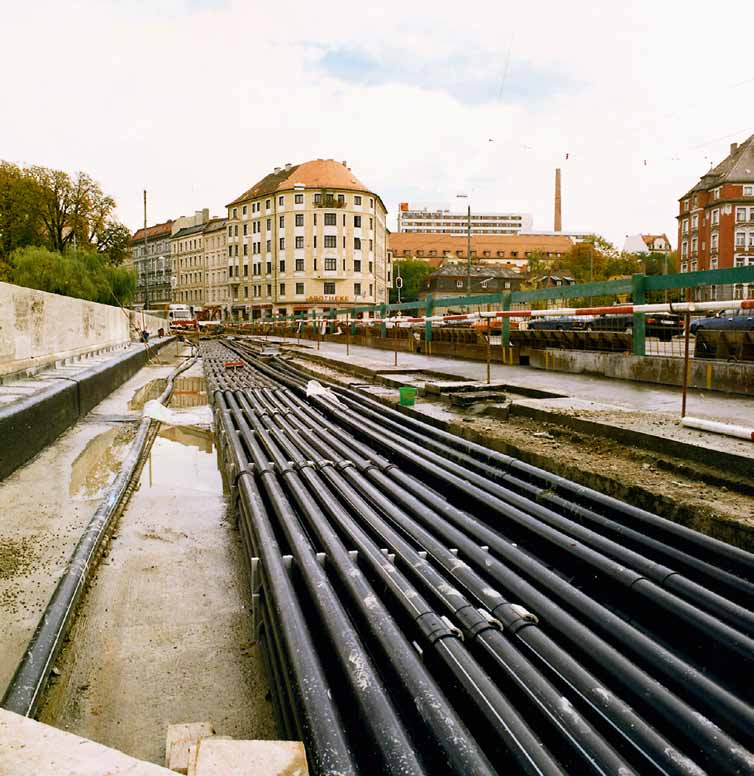

5 Przykłady praktycznego zastosowania Rozwiązania sprawdzone w praktyce Łączenie rur dwudzielnych 110. Odtworzenie przebiegów istniejącej kanalizacji w trakcie jej rozbudowy. Łatwa i szybka naprawa rur z czynną infrastrukturą.

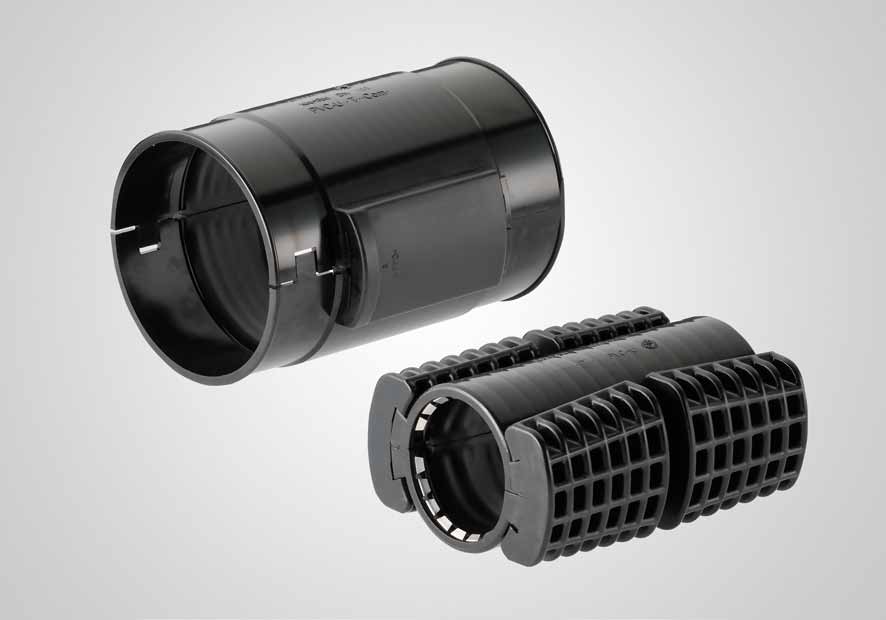

6 6 Rury dwudzielne 32 / 40 / 50 / 110 / 125 Rury dwudzielne Rury osłonowe dwudzielne Zalety rozwiązania Dwudzielność umożliwiająca naprawę rur z nieuszkodzonymi zasobami (kable, mikrorury) eliminująca kosztowne przełączenia i planowane wyłączenia skraca czas usuwania awarii i obniża koszty prac serwisowych. Prosta instalacja skraca czas odtworzenia pełnej funkcjonalności rur osłonowych. Wysoka wytrzymałość sprzyja wydłużeniu odcinków instalacyjnych kabli instalowanych pneumatycznie (dot. rur ɸ 32, 40 i 50 mm) a w efekcie redukcję kosztów budowy światłowodów. Wysoka odporność na niską temperaturę oraz promieniowanie UV (wykonanie z PVC-U) umożliwia rozpoczęcie prac serwisowych w dowolnym momencie skracając czas usuwania awarii. Wodo / gazo szczelność konstrukcji umożliwia hermetyzację odtworzonego odcinka rury lub dodatkowych punktów zaciągania kabli, zabezpieczając kanalizację przed zamuleniem oraz penetracją gazów do sieci teletechnicznej, a w efekcie obniża koszty utrzymania drożności kanalizacji oraz redukuje ryzyko wystąpienia niebezpiecznych wypadków będących następstwem szkodliwego działania wyziewów z kanalizacji. Produkty powiązane Złączki 7 Narzędzia montażowe 8

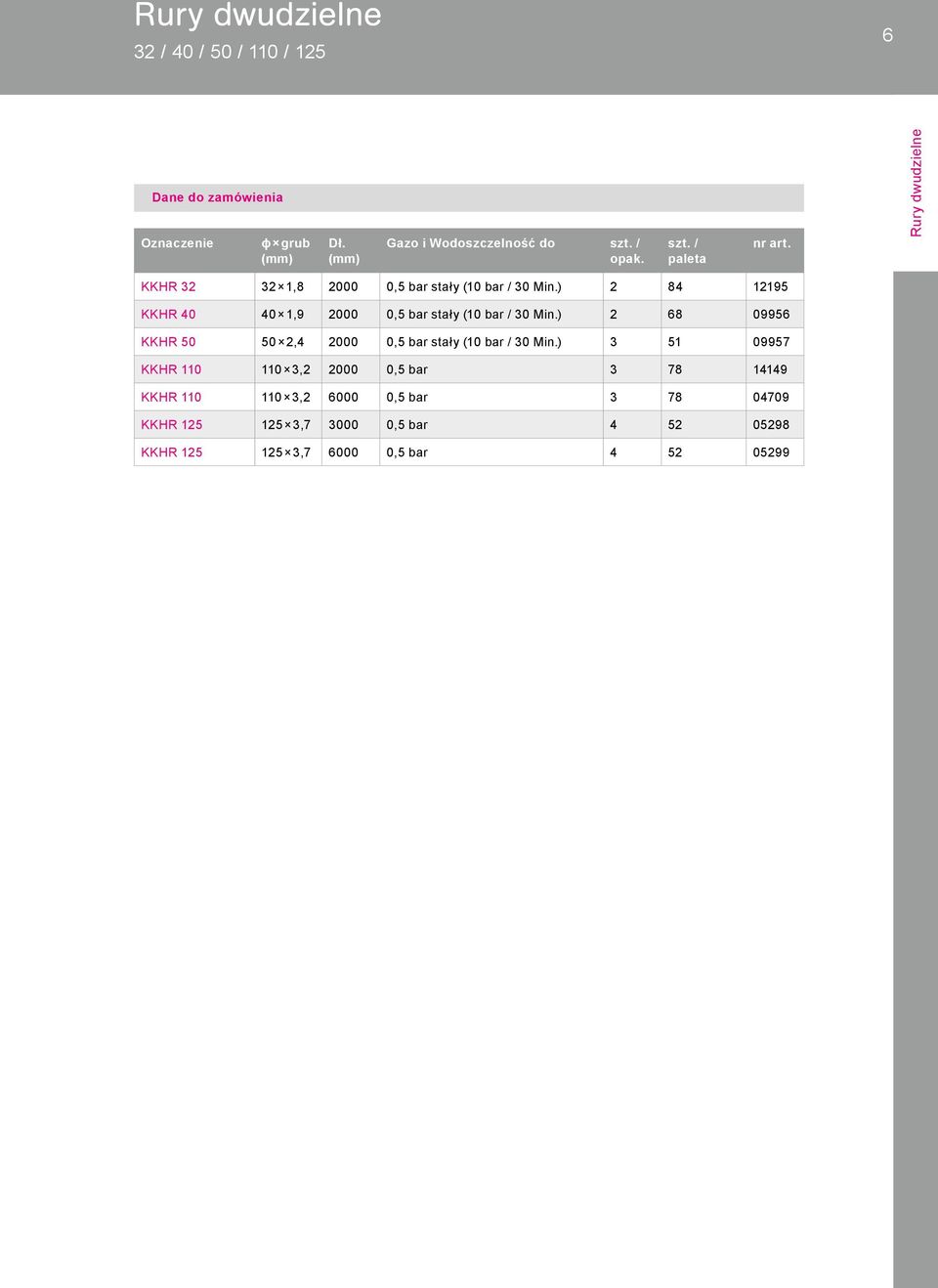

7 Rury dwudzielne 32 / 40 / 50 / 110 / Dane do zamówienia Oznaczenie ɸ grub (mm) Dł. (mm) Gazo i Wodoszczelność do szt. / opak. szt. / paleta nr art. Rury dwudzielne KKHR , ,5 bar stały (10 bar / 30 Min.) KKHR , ,5 bar stały (10 bar / 30 Min.) KKHR , ,5 bar stały (10 bar / 30 Min.) KKHR , ,5 bar KKHR , ,5 bar KKHR , ,5 bar KKHR , ,5 bar

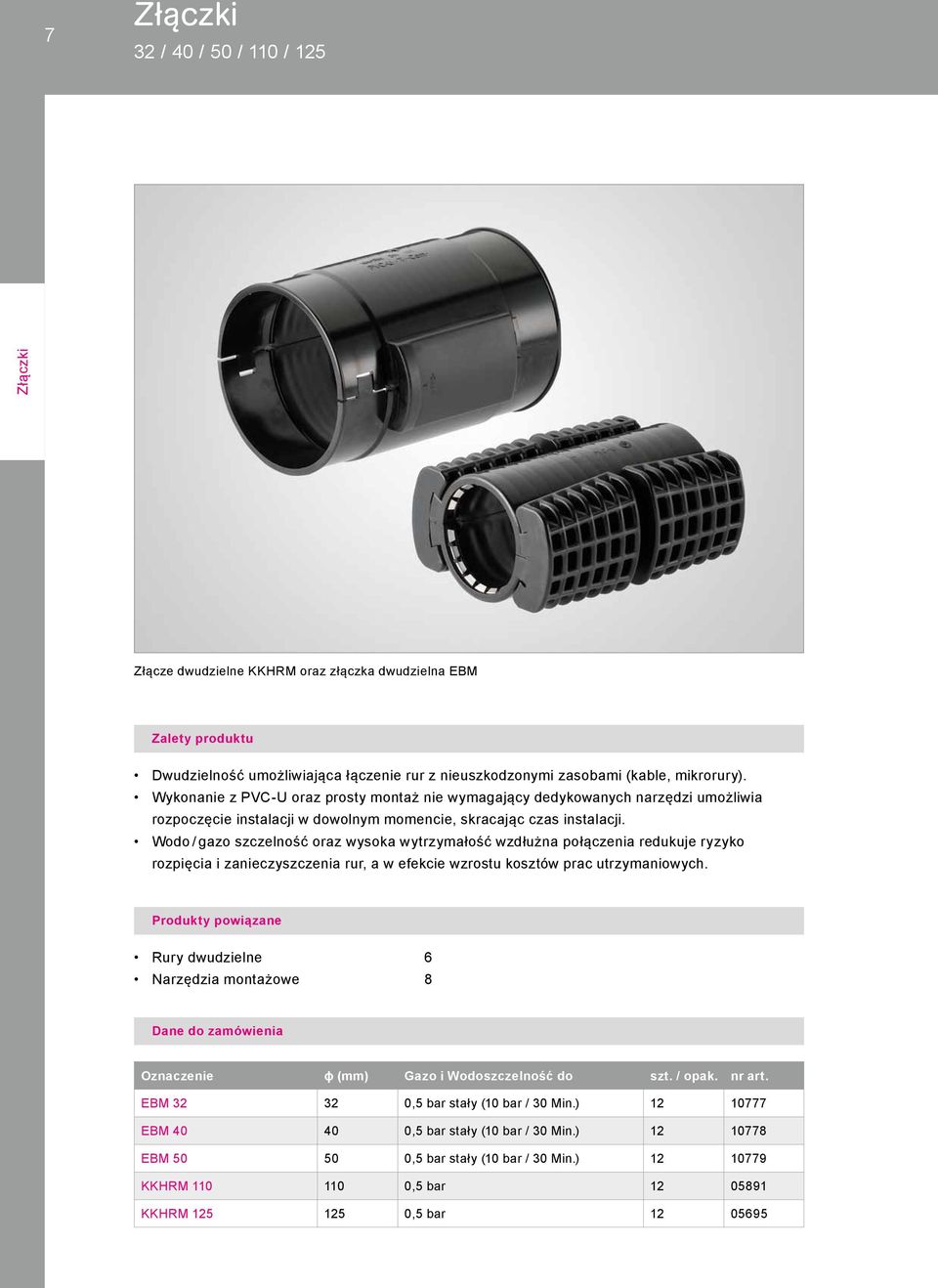

8 7 Złączki 32 / 40 / 50 / 110 / 125 Złączki Złącze dwudzielne KKHRM oraz złączka dwudzielna EBM Zalety produktu Dwudzielność umożliwiająca łączenie rur z nieuszkodzonymi zasobami (kable, mikrorury). Wykonanie z PVC-U oraz prosty montaż nie wymagający dedykowanych narzędzi umożliwia rozpoczęcie instalacji w dowolnym momencie, skracając czas instalacji. Wodo / gazo szczelność oraz wysoka wytrzymałość wzdłużna połączenia redukuje ryzyko rozpięcia i zanieczyszczenia rur, a w efekcie wzrostu kosztów prac utrzymaniowych. Produkty powiązane Rury dwudzielne 6 Narzędzia montażowe 8 Dane do zamówienia Oznaczenie ɸ (mm) Gazo i Wodoszczelność do szt. / opak. nr art. EBM ,5 bar stały (10 bar / 30 Min.) EBM ,5 bar stały (10 bar / 30 Min.) EBM ,5 bar stały (10 bar / 30 Min.) KKHRM ,5 bar KKHRM ,5 bar

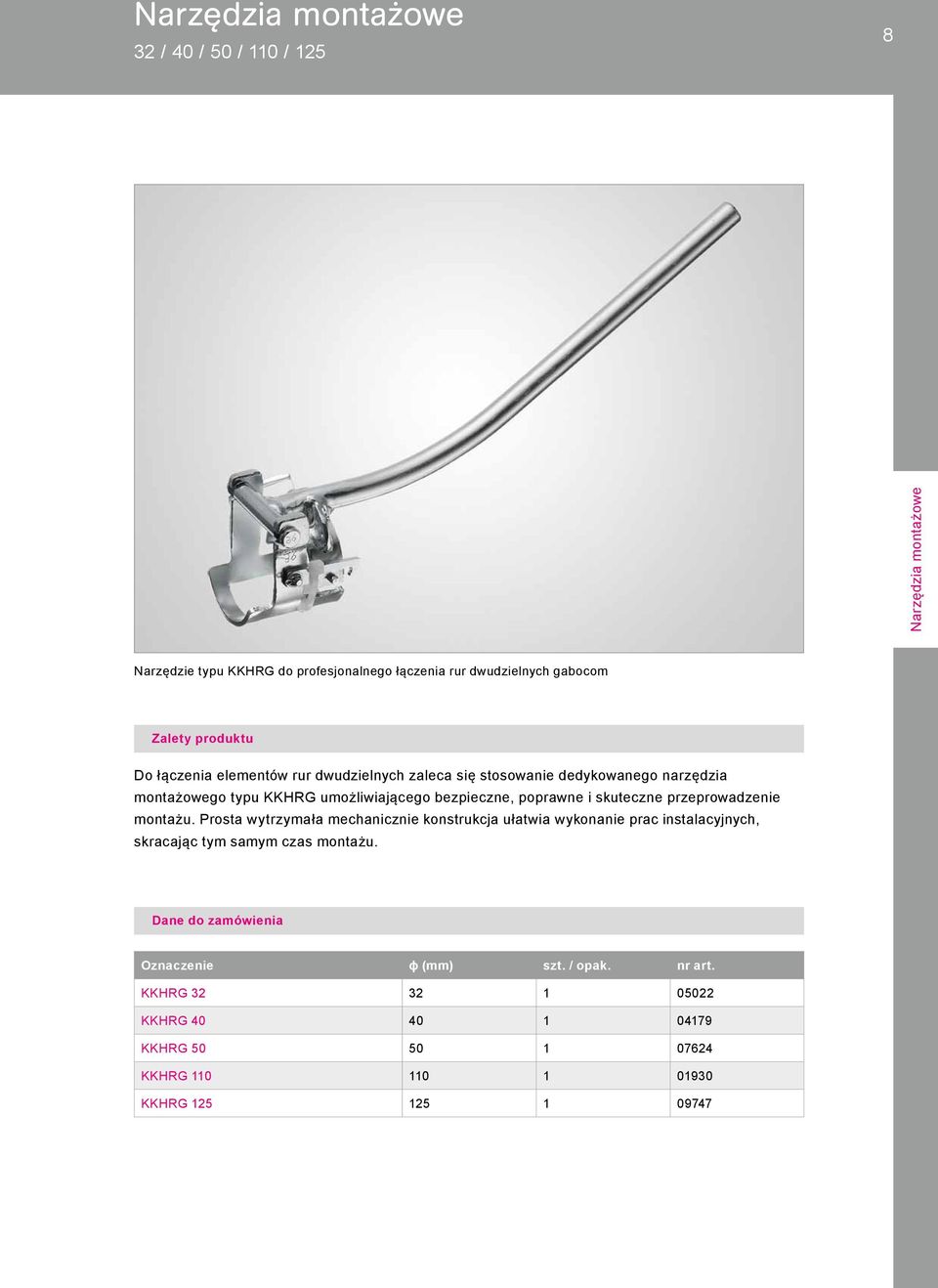

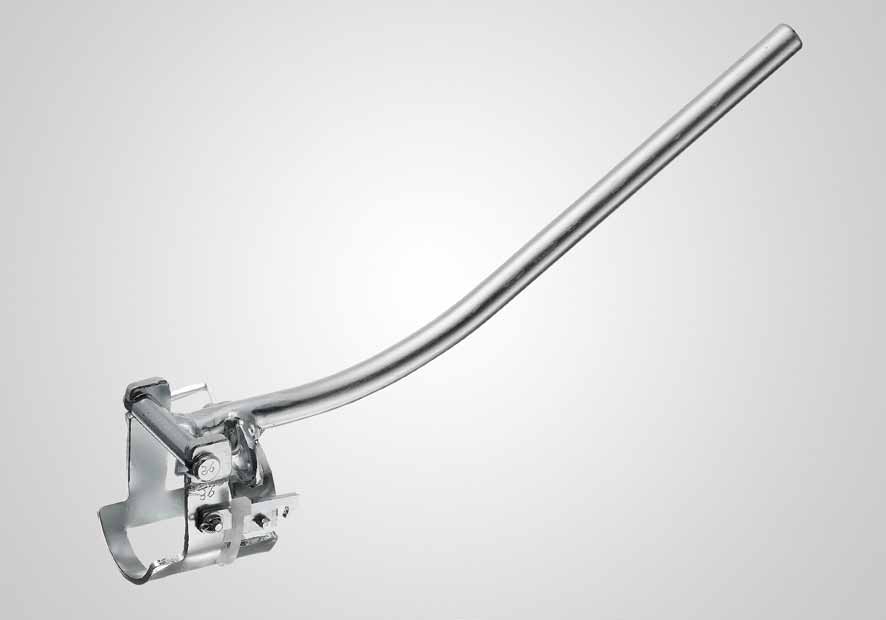

9 Narzędzia montażowe 32 / 40 / 50 / 110 / Narzędzia montażowe Narzędzie typu KKHRG do profesjonalnego łączenia rur dwudzielnych gabocom Zalety produktu Do łączenia elementów rur dwudzielnych zaleca się stosowanie dedykowanego narzędzia montażowego typu KKHRG umożliwiającego bezpieczne, poprawne i skuteczne przeprowadzenie montażu. Prosta wytrzymała mechanicznie konstrukcja ułatwia wykonanie prac instalacyjnych, skracając tym samym czas montażu. Dane do zamówienia Oznaczenie ɸ (mm) szt. / opak. nr art. KKHRG KKHRG KKHRG KKHRG KKHRG

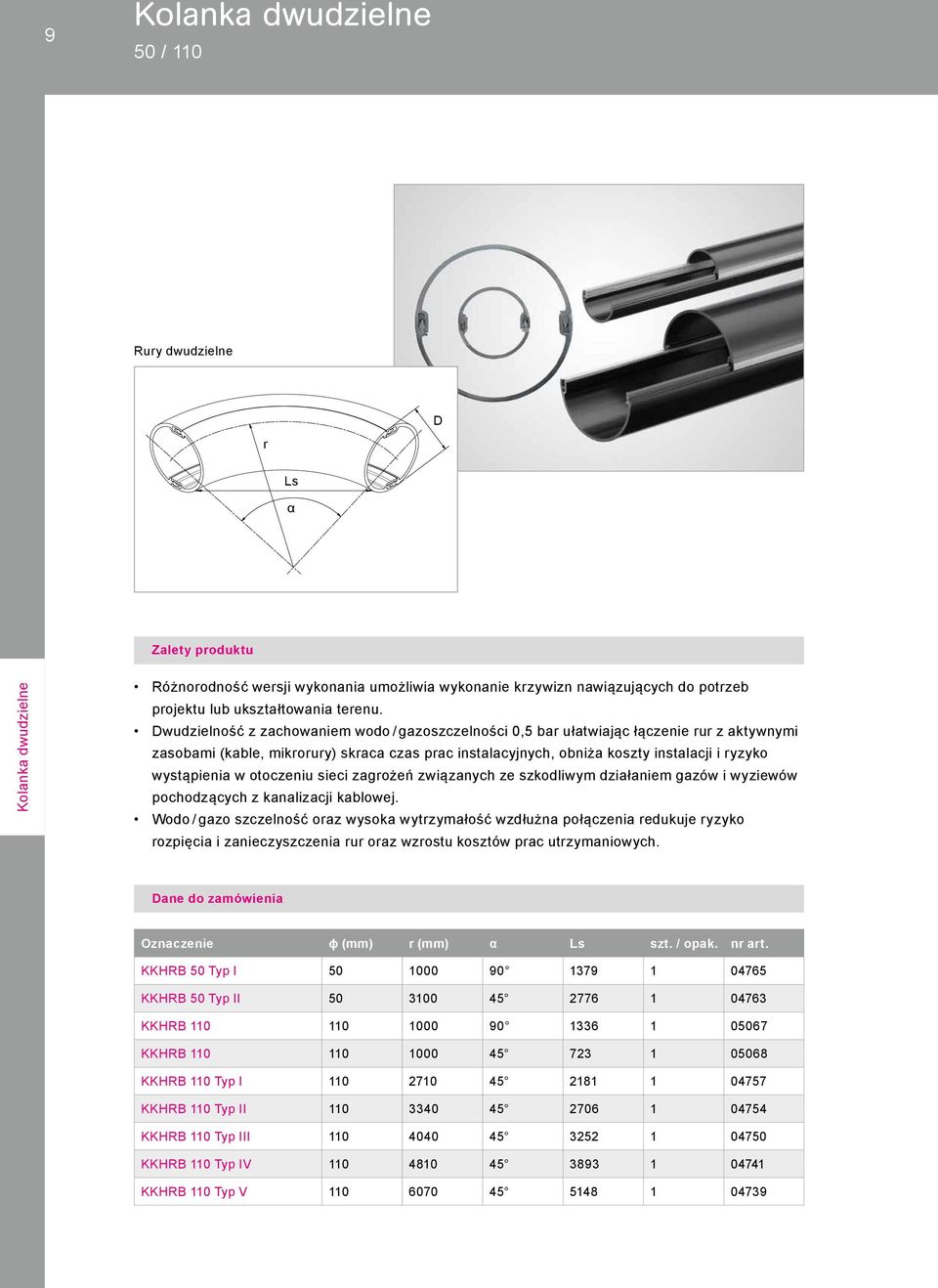

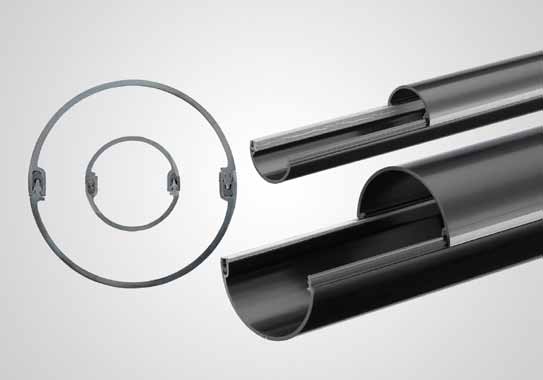

10 9 Kolanka dwudzielne 50 / 110 Rury dwudzielne r D Ls α Zalety produktu Kolanka dwudzielne Różnorodność wersji wykonania umożliwia wykonanie krzywizn nawiązujących do potrzeb projektu lub ukształtowania terenu. Dwudzielność z zachowaniem wodo / gazoszczelności 0,5 bar ułatwiając łączenie rur z aktywnymi zasobami (kable, mikrorury) skraca czas prac instalacyjnych, obniża koszty instalacji i ryzyko wystąpienia w otoczeniu sieci zagrożeń związanych ze szkodliwym działaniem gazów i wyziewów pochodzących z kanalizacji kablowej. Wodo / gazo szczelność oraz wysoka wytrzymałość wzdłużna połączenia redukuje ryzyko rozpięcia i zanieczyszczenia rur oraz wzrostu kosztów prac utrzymaniowych. Dane do zamówienia Oznaczenie ɸ (mm) r (mm) α Ls szt. / opak. nr art. KKHRB 50 Typ I KKHRB 50 Typ II KKHRB KKHRB KKHRB 110 Typ I KKHRB 110 Typ II KKHRB 110 Typ III KKHRB 110 Typ IV KKHRB 110 Typ V

11 Obudowy odgałęźne 32 / 40 / 50 / D1 Dwudzielna obudowa odgałęźna typu 50 / Długość α D2 Zalety produktu Dzięki dwudzielności obudów rozgałęźnych HRMA i HRM-DA mikrorury speed pipe oraz kable mogą być łatwo i bezpieczne wydzielane z rur kanalizacji kablowej. Wodo / gazo szczelność elementów dwudzielnych do 0,5 bar. Dane do zamówienia Oznaczenie ɸ1 (mm) ɸ2 (mm) α Dł. (mm) szt. / opak. nr art. HRMA 32 / HRMA 40 / Obudowy odgałęźne HRMA 40 / HRMA 50 / HRMA 50 / HRMA 50 / HRMA 110 / HRM-DA 40 / HRM-DA 50 /

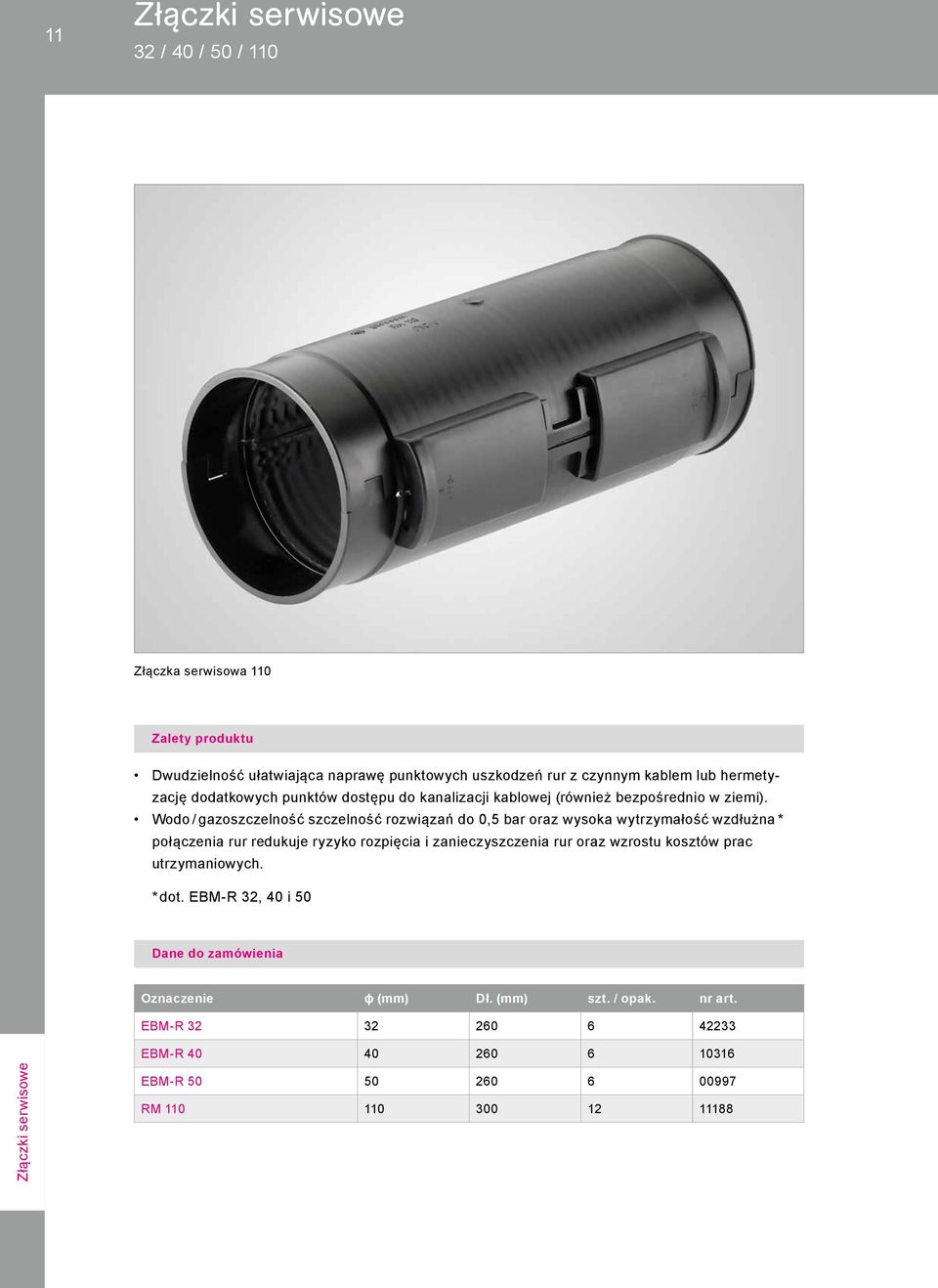

12 11 Złączki serwisowe 32 / 40 / 50 / 110 Złączka serwisowa 110 Zalety produktu Dwudzielność ułatwiająca naprawę punktowych uszkodzeń rur z czynnym kablem lub hermety - zację dodatkowych punktów dostępu do kanalizacji kablowej (również bezpośrednio w ziemi). Wodo / gazoszczelność szczelność rozwiązań do 0,5 bar oraz wysoka wytrzymałość wzdłużna * połączenia rur redukuje ryzyko rozpięcia i zanieczyszczenia rur oraz wzrostu kosztów prac utrzymaniowych. * dot. EBM-R 32, 40 i 50 Dane do zamówienia Oznaczenie ɸ (mm) Dł. (mm) szt. / opak. nr art. EBM-R Złączki serwisowe EBM-R EBM-R RM
