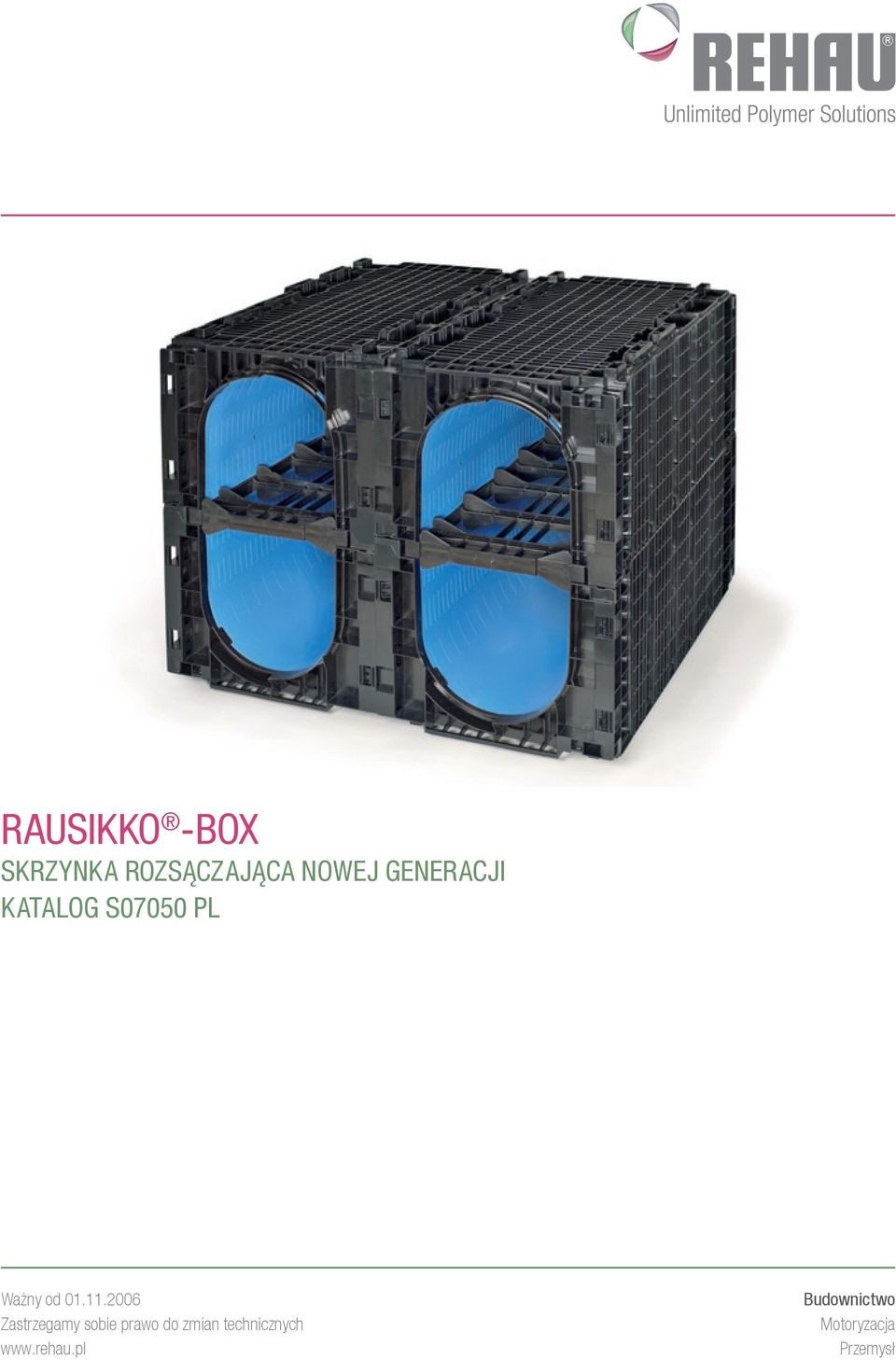

1 RAUSIKKO -BoX SKRZYNKA ROZSĄCZAJĄCA NOWEJ GENERACJI Katalog S07050 PL Ważny od Zastrzegamy sobie prawo do zmian technicznych Budownictwo Motoryzacja Przemysł

2 PRZYSZŁOŚĆ ZACZYNA SIĘ TERAZ Z NOWĄ SKRZYNKĄ RAUSIKKO -Box! ,5 cm 2 40 cm Zalety systemu na pierwszy rzut oka: 1 łączenie skrzynek bez użycia dodatkowych elementów 2 wytrzymałość na obciążenia drogowe SLW 60 przy 50 cm przykryciu 3 wysoka elastyczność przy doborze dzięki powtarzalnej szerokości skrzynek 0,40 m 4 95 % pojemność magazynowania 5 wysoka sztywność pionowa 6 możliwość podłączenia rur o średnicach DN 110/160/200/250 do płyty przedniej i końcowej 7 możliwość płukania wysokociśnieniowego do 120 bar 8 w zależności od wysokości różny rozstaw szczelin rozsączających 9 możliwość stosowania pół-skrzynek RAUSIKKO-Box gwarantuje: - optymalny rozdział wody deszczowej w skrzynce rozsączającej - możliwość płukania wysokociśnieniowego zintegrowanego przewodu kanalizacyjnego - pełną wytrzymałość na obciążenia ruchem kołowym przy małych głębokościach przykrycia - uniknięcie czasochłonnego montażu elementów łączących skrzynki - możliwość podłączenia rur o wielu średnicach - wiele wariantów wykonania i ostatecznie - długotrwałe i sprawne funkcjonowanie systemu bez kosztownych prac konserwacyjnych Połączenia poszczególnych skrzynek umożliwiają swobodny przepływ wody deszczowej, bez uskoków dna i przeszkód w odpływie = optymalna inspekcja i płukanie wysokociśnieniowe Funkcja przewodu rozdzielającego: - przewód rozdzielający, który rozprowadza wodę deszczową, jest oddzielony od powierzchni rozsączającej i geosyntetyku ochronnego - osady z wody deszczowej oraz cząstki sedymentacyjne osadzają się na zamkniętej części przewodu pozbawionej szczelin - woda deszczowa bez zabrudzeń dociera do nacięć w przewodzie rozdzielającym i przepływa do obszaru właściwego rozsączania poprzez szczeliny w ściance, a następnie do gruntu - szczeliny rozmieszczone są strefowo na obwodzie przewodu i zapewniają odpowiednie uspokojenie przepływu wody oraz odpowiednią prędkość dla sedymentacji - przewód rozdzielający może być poddany inspekcji oraz płukany wysokociśnieniowo (do 120 bar) 2

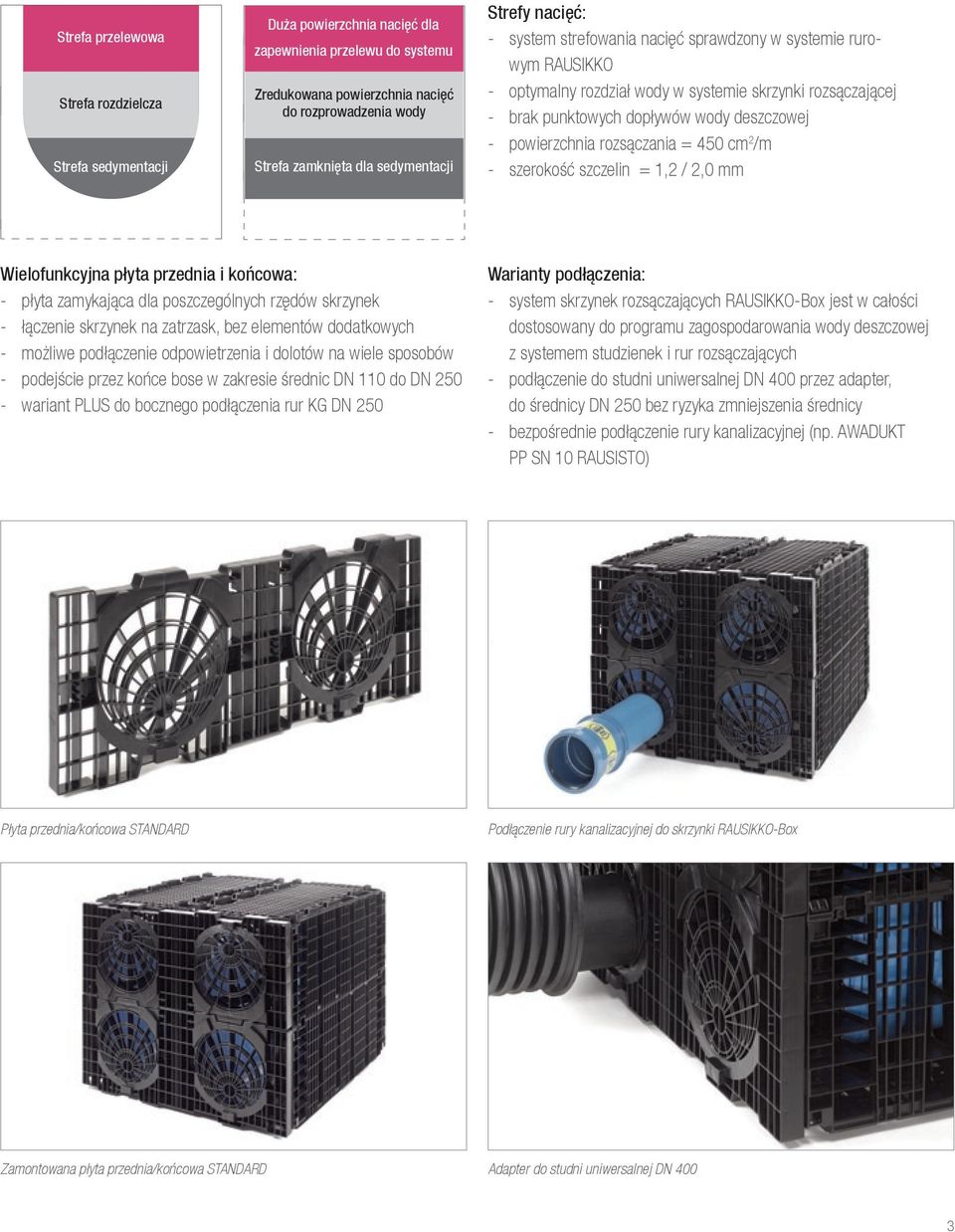

3 Strefa przelewowa Strefa rozdzielcza Strefa sedymentacji Duża powierzchnia nacięć dla zapewnienia przelewu do systemu Zredukowana powierzchnia nacięć do rozprowadzenia wody Strefa zamknięta dla sedymentacji Strefy nacięć: - system strefowania nacięć sprawdzony w systemie rurowym RAUSIKKO - optymalny rozdział wody w systemie skrzynki rozsączającej - brak punktowych dopływów wody deszczowej - powierzchnia rozsączania = 450 cm 2 /m - szerokość szczelin = 1,2 / 2,0 mm Wielofunkcyjna płyta przednia i końcowa: - płyta zamykająca dla poszczególnych rzędów skrzynek - łączenie skrzynek na zatrzask, bez elementów dodatkowych - możliwe podłączenie odpowietrzenia i dolotów na wiele sposobów - podejście przez końce bose w zakresie średnic DN 110 do DN wariant PLUS do bocznego podłączenia rur KG DN 250 Warianty podłączenia: - system skrzynek rozsączających RAUSIKKO-Box jest w całości dostosowany do programu zagospodarowania wody deszczowej z systemem studzienek i rur rozsączających - podłączenie do studni uniwersalnej DN 400 przez adapter, do średnicy DN 250 bez ryzyka zmniejszenia średnicy - bezpośrednie podłączenie rury kanalizacyjnej (np. AWADUKT PP SN 10 RAUSISTO) Płyta przednia/końcowa STANDARD Podłączenie rury kanalizacyjnej do skrzynki RAUSIKKO-Box Zamontowana płyta przednia/końcowa STANDARD Adapter do studni uniwersalnej DN 400

4 Warianty skrzynek Skrzynka rozdzielcza Skrzynka wypełniająca - podłączenie dopływu - kanał rozdzielający - możliwość przeprowadzenia inspekcji i płukania - osiągnięcie zwiększonej pojemności magazynowania - w kombinacji ze skrzynką RAUSIKKO-Box RAUSIKKO-Box ze zintegrowanym kanałem rozdzielającym RAUSIKKO-Box light bez zintegrowanego kanału rozdzielającego, dla osiągnięcia zwiększonej pojemności magazynowania powierzchniowo RAUSIKKO-Box basic jako pół-skrzynka, dla osiągnięcia dodatkowej pojemności magazynowania przy budowie wielopoziomowych systemów Układanie w stosy: - proste układanie w stosy dzięki połączeniu na zamki Proste układanie skrzynek w stosy na zamki, bez dodatkowych elementów (np. RAUSIKKO-Box z RAUSIKKO-Box light) Kombinacja alternatywna: RAUSIKKO-Box z RAUSIKKO-Box basic 4

5 Odpowietrzenie: - wariant 1: Odpowietrzenie za pomocą podejścia do górnej płyty przedniej lub końcowej w zespole skrzynek rozsączających. - wariant 2: Dodatkowa płyta odpowietrzająca (z mufą podłączeniową KG DN 110) jest zamontowana na skrzynce RAUSIKKO-Box i podłączona do studni. ZALETA: poprzez 100% odpowietrzenie systemu możliwe jest maksymalne napełnienie wodą deszczową. - wariant 3: Odpowietrzenie za pomocą bezpośredniego podłączenia do studni. ZALETA: poprzez 100% odpowietrzenie systemu możliwe jest maksymalne napełnienie wodą deszczową. GRT Wariant 2 Wariant 3 Wariant 1 Rura wznośna RAUSIKKO DN 400 Podłączenie do studni RAUSIKKO DN 400 RAUSIKKO-Box Płyta odpowietrzająca A Studnia uniwersalna RAUSIKKO DN 400 Płyta odpowietrzająca B Warianty odpowietrzania, przykład ze studnią uniwersalną DN 400 5

6 PROGRAM DOSTAW I CENNIK Opis RAUSIKKO-Box Typ Szerokość [mm] Wysokość [mm] Głębokość [mm] Pojemność wodna [l] Nr art Opakowanie 4 szt./pal. 8 szt./pal. 12 szt./pal. 8 szt./pal. 16 szt./pal. 24 szt./pal. PLN/szt. 578,00 394,00 221,00 336,00 246,00 144,00 Opis RAUSIKKO-Box light RAUSIKKO-Box basic Typ Szerokość [mm] Wysokość [mm] Głębokość [mm] Pojemność wodna [l] Nr art Opakowanie 4 szt./pal. 8 szt./pal.. 12 szt./pal. 24 szt./pal. 8 szt./pal. 24 szt./pal.. PLN/szt. 488,00 328,00 185,00 127,00 226,00 152,00 Opis Płyta przednia/końcowa Płyta odpowietrzająca Podłączenia pod studnię Wariant STANDARD PLUS Typ A i B ADAPTER DN 250 USZCZELKA Wykonanie Podejście DN końcem bosym rury Podejście bez uskoku dna kanału końcem bosym rury DN 250, podejście z lewej lub prawej strony Jako opcja, do pełnego odpowietrzenia systemu (Typ A: dla rury DN 160 Typ B: dla rury wznośnej DN 400) Adapter do podłączenia skrzynki do studni uniwersalnej DN 400 Uszczelka do adaptera w połączeniu ze studnią uniwersalną DN 400 Szerokość [mm] Wysokość/ długość [mm] Nr art / / PLN/szt. 37,00 734,00 590,00 201,00 25,00 6

7 Obszary zastosowania: - rozsączanie - retencja - odzysk wody w obszarach komunalnych i przemysłowych - zaopatrzenie w wodę do celów przeciwpożarowych Aprobata Techniczna COBRTI INSTAL: - kompletny zestaw elementów systemu RAUSIKKO do zagospodarowania wody deszczowej spełnia wymogi Aprobaty Technicznej COBRTI INSTAL AT/

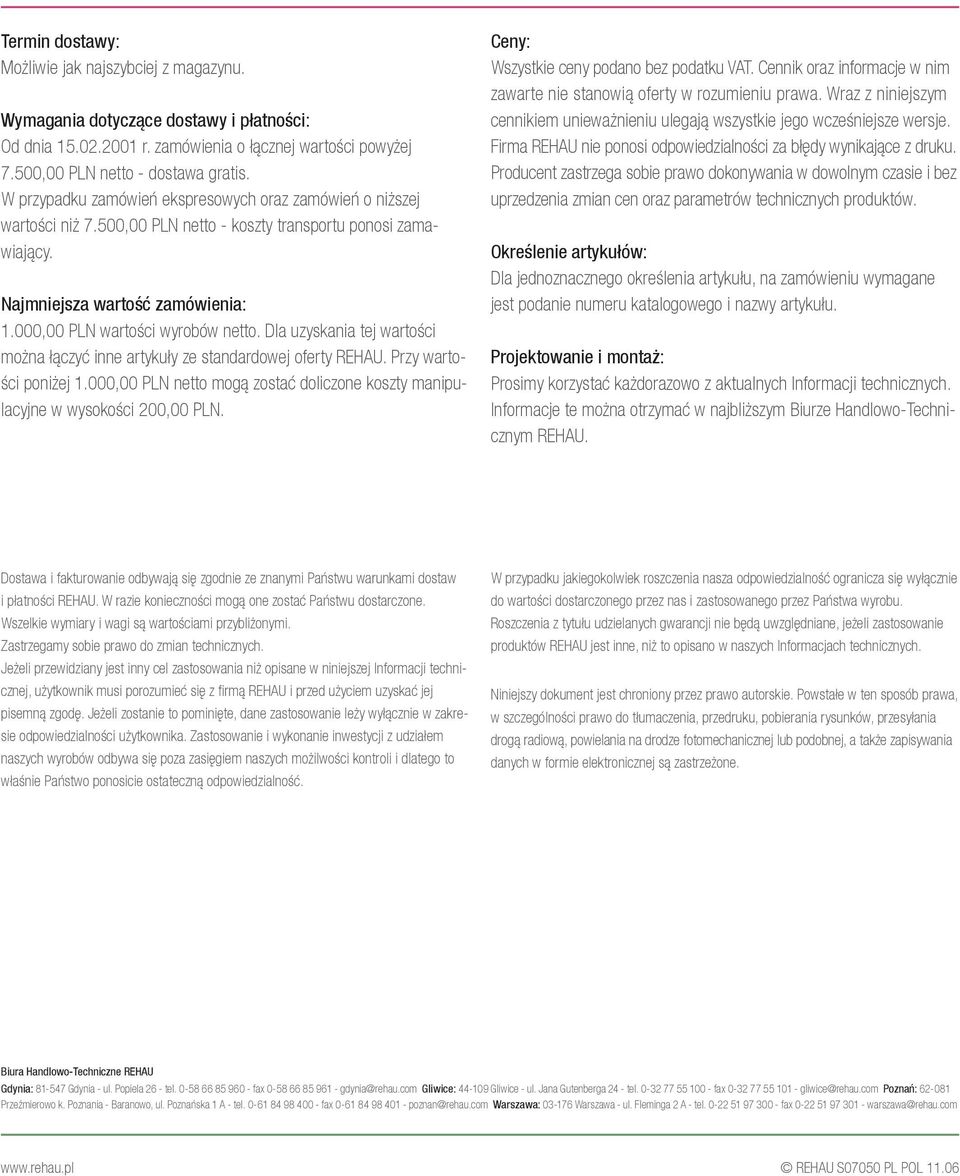

8 Termin dostawy: Możliwie jak najszybciej z magazynu. Wymagania dotyczące dostawy i płatności: Od dnia r. zamówienia o łącznej wartości powyżej 7.500,00 PLN netto - dostawa gratis. W przypadku zamówień ekspresowych oraz zamówień o niższej wartości niż 7.500,00 PLN netto - koszty transportu ponosi zamawiający. Najmniejsza wartość zamówienia: 1.000,00 PLN wartości wyrobów netto. Dla uzyskania tej wartości można łączyć inne artykuły ze standardowej oferty REHAU. Przy wartości poniżej 1.000,00 PLN netto mogą zostać doliczone koszty manipulacyjne w wysokości 200,00 PLN. Ceny: Wszystkie ceny podano bez podatku VAT. Cennik oraz informacje w nim zawarte nie stanowią oferty w rozumieniu prawa. Wraz z niniejszym cennikiem unieważnieniu ulegają wszystkie jego wcześniejsze wersje. Firma REHAU nie ponosi odpowiedzialności za błędy wynikające z druku. Producent zastrzega sobie prawo dokonywania w dowolnym czasie i bez uprzedzenia zmian cen oraz parametrów technicznych produktów. Określenie artykułów: Dla jednoznacznego określenia artykułu, na zamówieniu wymagane jest podanie numeru katalogowego i nazwy artykułu. Projektowanie i montaż: Prosimy korzystać każdorazowo z aktualnych Informacji technicznych. Informacje te można otrzymać w najbliższym Biurze Handlowo-Technicznym REHAU. Dostawa i fakturowanie odbywają się zgodnie ze znanymi Państwu warunkami dostaw i płatności REHAU. W razie konieczności mogą one zostać Państwu dostarczone. Wszelkie wymiary i wagi są wartościami przybliżonymi. Zastrzegamy sobie prawo do zmian technicznych. Jeżeli przewidziany jest inny cel zastosowania niż opisane w niniejszej Informacji technicznej, użytkownik musi porozumieć się z firmą REHAU i przed użyciem uzyskać jej pisemną zgodę. Jeżeli zostanie to pominięte, dane zastosowanie leży wyłącznie w zakresie odpowiedzialności użytkownika. Zastosowanie i wykonanie inwestycji z udziałem naszych wyrobów odbywa się poza zasięgiem naszych możilwości kontroli i dlatego to właśnie Państwo ponosicie ostateczną odpowiedzialność. W przypadku jakiegokolwiek roszczenia nasza odpowiedzialność ogranicza się wyłącznie do wartości dostarczonego przez nas i zastosowanego przez Państwa wyrobu. Roszczenia z tytułu udzielanych gwarancji nie będą uwzględniane, jeżeli zastosowanie produktów REHAU jest inne, niż to opisano w naszych Informacjach technicznych. Niniejszy dokument jest chroniony przez prawo autorskie. Powstałe w ten sposób prawa, w szczególności prawo do tłumaczenia, przedruku, pobierania rysunków, przesyłania drogą radiową, powielania na drodze fotomechanicznej lub podobnej, a także zapisywania danych w formie elektronicznej są zastrzeżone. Biura Handlowo-Techniczne REHAU Gdynia: Gdynia - ul. Popiela 26 - tel fax gdynia@rehau.com Gliwice: Gliwice - ul. Jana Gutenberga 24 - tel fax gliwice@rehau.com Poznań: Przeźmierowo k. Poznania - Baranowo, ul. Poznańska 1 A - tel fax poznan@rehau.com Warszawa: Warszawa - ul. Fleminga 2 A - tel fax warszawa@rehau.com REHAU S07050 PL POL 11.06
