1 obrót i gotowe! ROZDZIELACZ OBWODÓW GRZEWCZYCH EASYFLOW. Łatwe równoważenie hydrauliczne

Transkrypt

1 1 obrót i gotowe! ROZDZIELACZ OBWODÓW GRZEWCZYCH EASYFLOW Łatwe równoważenie hydrauliczne

2 Oszczędność aż do 50 % czasu przy uruchamianiu* Poprzez zastosowanie samoregulacyjnych wkładek nowy rozdzielacz obiegów grzewczych Easyflow umożliwia automatyczne równoważenie hydrauliczne. Dzięki temu przepływ dostosowywany jest w trybie ciągłym do występujących potrzeb. Czasochłonne obliczenia i ustawienia odchodzą tym samym do przeszłości. Rozdzielacz posiada od 2 do 15 odejść i jest optymalnie przystosowany do montażu wszystkich dodatkowych elementów firmy REHAU, takich jak zawór kulowy czy ciepłomierz. Przyłącze główne to 1-calowy gwint zewnętrzny z uszczelnieniem płaskim. Rozdzielacz obwodów grzewczych Easyflow nadaje się również w optymalny sposób do doposażenia lub remontów instalacji. * W stosunku do standardowych rozdzielaczy bez automatycznej kompensacji hydraulicznej 2

3 ROZDZIELACZ OBWODÓW GRZEWCZYCH EASYFLOW Argumenty, które przekonują -Szybkie - i łatwe uruchamianie wymagające tylko jednego obrotu -Stały - strumień objętości niezależnie od występujących różnic ciśnień -Optyczna - kontrola wybranych ustawień na rozdzielaczu -Wystarczy - raz ustawić i gotowe Łatwe równoważenie hydrauliczne: Wartości określone w projekcie ustawia się po prostu na skali rozdzielacza obwodów grzewczych i gotowe! Obwód grzewczy: WC/01 Rozdzielacz (parter)/va cm 35.0 m 15.7 m Obwód grzewczy: pomieszczenie gospodarcze/01 Rozdzielacz (parter)/va cm 35.0 m 15.7 m WC P = 3.15 Pomieszczenie mieszkalne P = 3.15 Pomieszczenie mieszkalne P = Taras P = 4.13 nr rozdzielacza: ST01/VE01 rozdzielacz 6-obw. rozdzielacz (parter) strumień masy [kg/h] 380 strata ciśnienia [mbar] 62 Ustawienia zaworu: VA01: 120 l/h (pomieszczenie mieszkalne) VA02: 90 l/h (pomieszczenie mieszkalne) VA03: 30 l/h (pomieszczenie mieszkalne) VA04: 50 l/h (kuchnia) VA05: 60 l/h (pomieszczenie gospodarcze) VA06: 50 l/h (WC) Obwód grzewczy: kuchnia/01 Rozdzielacz (parter)/va cm 64.0 m 9.4 m Kuchnia P = Obwód grzewczy: pomieszczenie mieszkalne/01 Rozdzielacz (parter)/va cm 94.5 m 9.8 m Obwód grzewczy: pomieszczenie mieszkalne/02 Rozdzielacz (parter)/va cm 79.0 m 4.6 m Obwód grzewczy: pomieszczenie mieszkalne/03 Rozdzielacz (parter)/va cm 82.5 m 13.3 m 3

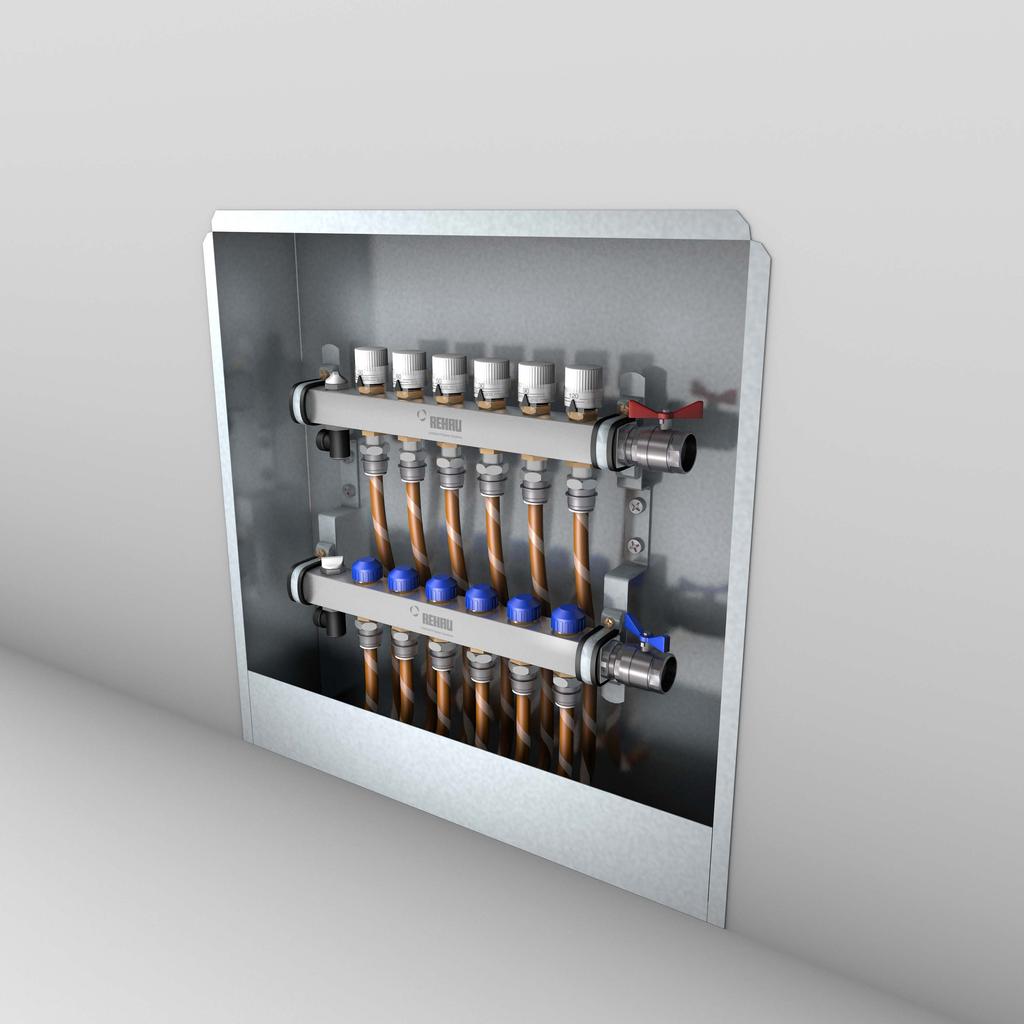

4 INFORMACJA TECHNICZNA - Automatyczna regulacja przepływu z możliwością odcięcia dopływu do każdego pojedynczego obwodu grzewczego - Rozdzielacz z wysokogatunkowej stali nierdzewnej - Zawory do siłowników termicznych REHAU na belce powrotu - Zamontowany na ocynkowanych uchwytach z izolacją akustyczną - Możliwe obustronne podłączenie rozdzielacza Obszar zastosowania Rozdzielacze obwodów grzewczych Easyflow ze stali nierdzewnej z gwintem zewnętrznym są wykorzystywane do rozdzielania i regulacji strumienia objętości w niskotemperaturowych instalacjach ogrzewania lub chłodzenia płaszczyznowego. Montaż rozdzielaczy obwodów grzewczych Easyflow firmy REHAU należy wykonywać wewnątrz budynku, chroniąc rozdzielacze przed działaniem warunków atmosferycznych. Rozdzielacze ze stali nierdzewnej są przeznaczone do eksploatacji z wodą grzewczą wg VDI 2035 lub Port PC. W instalacjach z cząstkami rdzy lub zanieczyszczeniami wody grzewczej w celu ochrony urządzeń pomiarowych i regulacyjnych należy zamontować osadniki zanieczyszczeń lub filtry o wielkości oczka nie większej niż 0,8 mm. Rys. 1-1 Rozdzielacz obwodów grzewczych Easyflow ze stali nierdzewnej z gwintem zewnętrznym 4

5 Dane techniczne Materiał Stal nierdzewna / niklowany mosiądz Belka zasilania/powrotu Rura ze stali nierdzewnej NW DN32 Obwody grzewcze Od 2 do 15 obwodów grzewczych Rozdzielacz obwodów grzewczych Easyflow ze stali nierdzewnej z gwintem zewnętrznym 1 wkładka zaworowa Easyflow dla każdego obwodu grzewczego na belce zasilania 1 wkładka zaworowa termostatyczna dla każdego obwodu grzewczego na belce powrotu Zawór powrotny - montaż siłownika M30 x 1,5 mm Zestaw zaworów DN 25 Odstęp zaworów powrotnych 50 mm Łączniki z gwintem GZ ¾ (Eurokonus) Dla śrubunku zaciskowego REHAU Uchwyt tłumiący akustycznie Do montażu naściennego i w szafce Maksymalny strumień masy przy 12 odejściach 3,6 m3/h Maksymalne dopuszczalne ciśnienie podczas pracy ciągłej 6 bar przy 80 C Maksymalne dopuszczalne ciśnienie kontrolne 8 bar przy 20 C Maksymalna dopuszczalna zawartość glikolu w wodzie 25% Obliczenia hydrauliczne Do poprawnego funkcjonowania zaworów rozdzielacza Easyflow należy zapewnić ciśnienie na rozdzielaczu odpowiednio dla przepływu 15 lub 20 kpa. Minimalna różnica ciśnień p przy l/h Minimalna różnica ciśnień Δp przy l/h Maksymalne ciśnienie występujące na zaworze 15 kpa 20 kpa 100 kpa Wymiary Nr artykułu Oznaczenie Obwody grzewcze Wymiary w mm Masa szer. x wys. x głęb. kg/szt Easyflow 2 2 obwody grzewcze 201 x 335 x 89 2, Easyflow 3 3 obwody grzewcze 251 x 335 x 89 3, Easyflow 4 4 obwody grzewcze 301 x 335 x 89 3, Easyflow 5 5 obwodów grzewczych 351 x 335 x 89 4, Easyflow 6 6 obwodów grzewczych 401 x 335 x 89 4, Easyflow 7 7 obwodów grzewczych 451 x 335 x 89 5, Easyflow 8 8 obwodów grzewczych 501 x 335 x 89 6, Easyflow 9 9 obwodów grzewczych 551 x 335 x 89 6, Easyflow obwodów grzewczych 601 x 335 x 89 7, Easyflow obwodów grzewczych 651 x 335 x 89 7, Easyflow obwodów grzewczych 701 x 335 x 89 8, Easyflow obwodów grzewczych 751 x 335 x 89 9, Easyflow obwodów grzewczych 801 x 335 x 89 9, Easyflow obwodów grzewczych 851 x 335 x 89 10,47 Tab. 1-1 Wymiary i masy 14,50 G3/4 PN-EN G3/4 PN-EN ,

6 PRZEGLĄD ARTYKUŁÓW Rozdzielacz obwodów grzewczych Easyflow ze stali nierdzewnej z gwintem zewnętrznym* Belka zasilania i powrotu ze specjalnego profilu ze stali nierdzewnej , gwint przyłączeniowy zewnętrzny G 1 po jednej stronie, uszczelnienie płaskie, specjalna zaślepka po drugiej stronie. Na belce zasilania: zawór regulacyjny przepływu Easyflow z możliwością wstępnej regulacji i odcięcia, zintegrowany odpowietrznik, zawór napełniający / spustowy z gwintem przyłączeniowym G ¾ do podłączania węża. Na belce powrotu: wkładki zaworowe z gwintem przyłączeniowym M30 x 1,5 z kapturkiem ochronnym, zintegrowany odpowietrznik, zawór napełniający / spustowy z gwintem przyłączeniowym G ¾ do podłączania węża. Przyłącze obiegów grzewczych G ¾ z uszczelnieniem stożkowym typu Eurokonus zgodne z normą PN- EN z rozstawem osi każdorazowo 50 mm. Uchwyt ze stali ocynkowanej z obejmami tłumiącymi. Rozdzielacz obiegów grzewczych wstępnie zmontowany i sprawdzony ciśnieniowo. Nr artykułu Oznaczenie Obwody grzewcze Szer. Masa Opakowanie Cena mm kg/szt. PLN/szt Easyflow 2 2 obwody grzewcze 201 2,52 1 szt. 649, Easyflow 3 3 obwody grzewcze 251 3,17 1 szt. 914, Easyflow 4 4 obwody grzewcze 301 3,76 1 szt , Easyflow 5 5 obwodów grzewczych 351 4,35 1 szt , Easyflow 6 6 obwodów grzewczych 401 4,94 1 szt , Easyflow 7 7 obwodów grzewczych 451 5,54 1 szt , Easyflow 8 8 obwodów grzewczych 501 6,13 1 szt , Easyflow 9 9 obwodów grzewczych 551 6,72 1 szt , Easyflow obwodów grzewczych 601 7,31 1 szt , Easyflow obwodów grzewczych 651 7,90 1 szt , Easyflow obwodów grzewczych 701 8,50 1 szt , Easyflow obwodów grzewczych 751 9,09 1 szt , Easyflow obwodów grzewczych 801 9,88 1 szt , Easyflow obwodów grzewczych ,47 1 szt ,00 * Czas dostawy na zapytanie Śrubunki zaciskowe należy zamawiać osobno. Pasujące siłowniki termiczne UNI: 230V, nr art oraz 24V, nr art

7 NOTATKI 7
