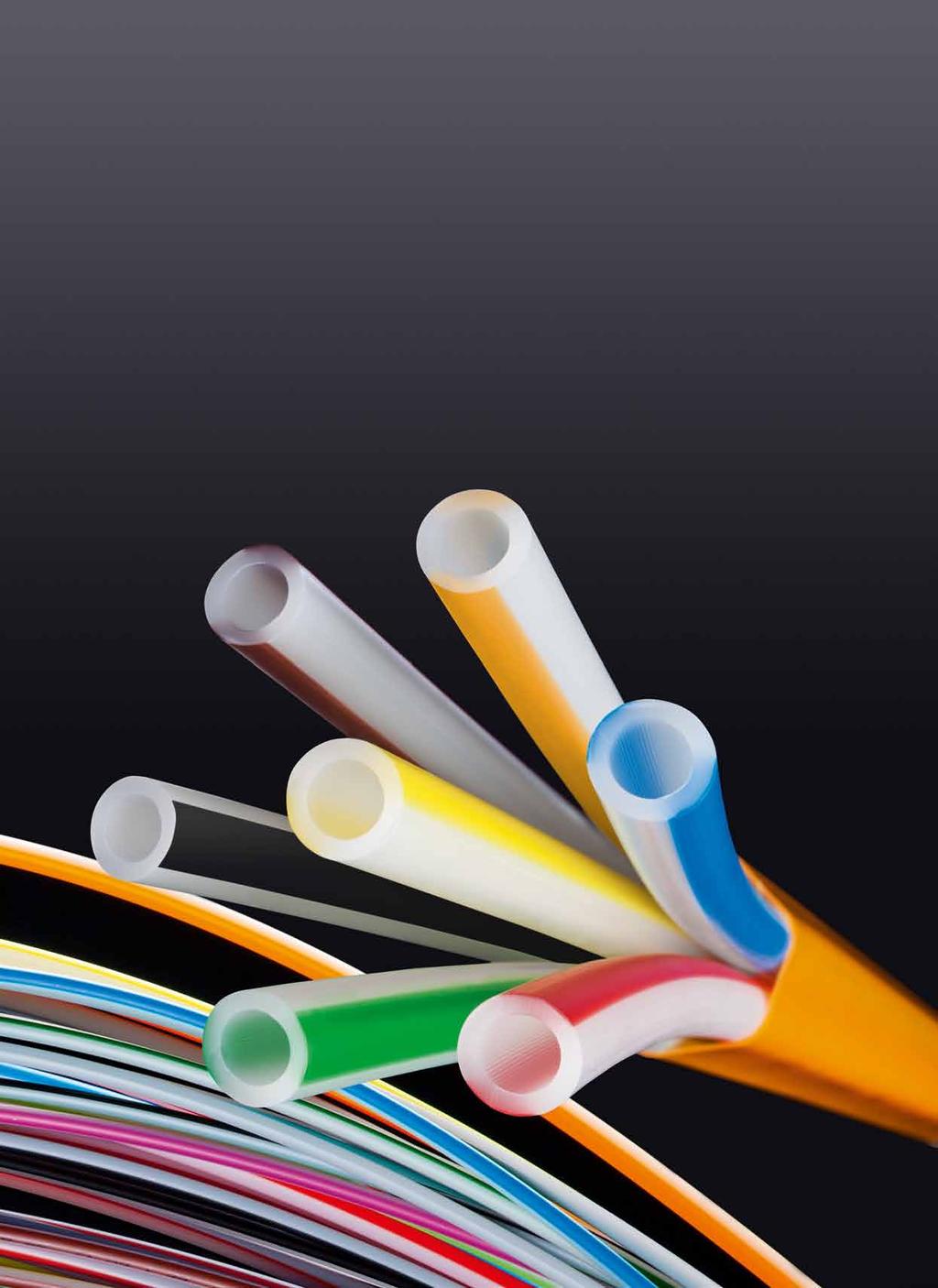

1 Przegląd rozwiązań System mikrokanalizacji speed pipe : Funkcjonalność, bezpieczeństwo oraz sprawdzona jakość w sieci FTTx

2 1 speed pipe technologia gabocom Innowacyjne rozwiązania w najwyższej klasie jakości Opracowując innowacyjny system mikrokanalizacji speed pipe dopasowaliśmy go do wymagań operatorów infrastruktur kablowych, czyniąc go w krótkim czasie wiodącym systemem mikrokanalizacji w Europie. Dziś renomowani operatorzy telekomunikacyjni oraz MSP doceniając jakość, funkcjonalność i bezpieczeństwo systemu, wskazują system speed pipe jako wewnętrzny standard budowy sieci światłowodowych, wykorzystując rozwiązania systemu: w nowych lub istniejących rurach kablowych, jako kanalizację doziemną lub wtórną, w sieciach rozległych, dostępowych i ostatniej mili

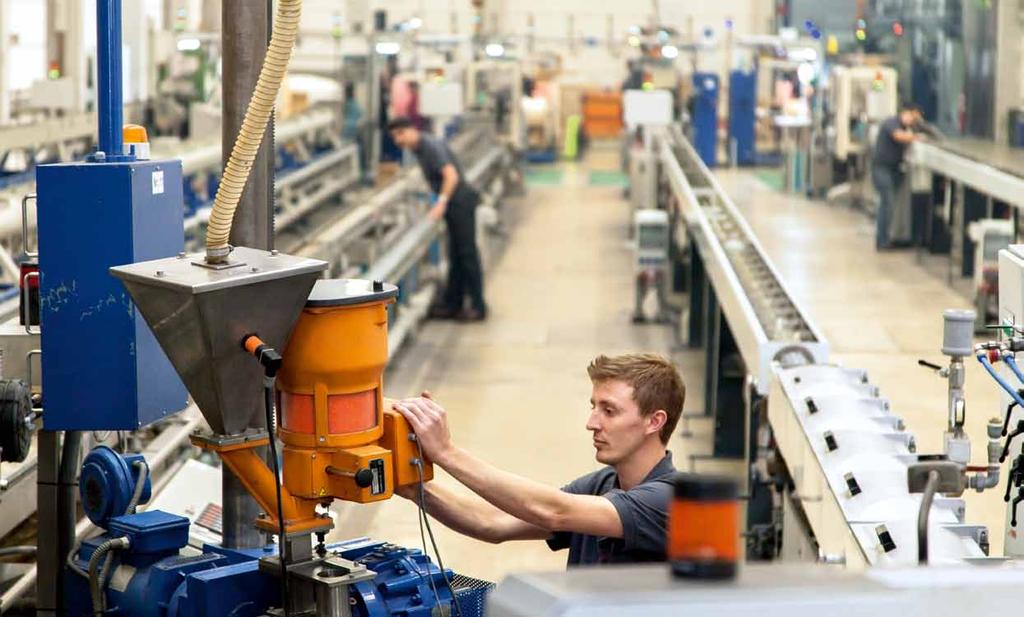

3 speed pipe technologia gabocom 2 Na przestrzeni lat specjalizacja gabocom producenta systemów rurowych, znalazła odzwierciedlenie w rozwiązaniach technicznych dopasowanych do wymagań operatorów oraz obowiązujących praktyk instalacyjnych. System mikrokanalizacji speed pipe oferując wyjątkową elastyczność podczas wszystkich etapów realizacji inwestycji i możliwość zestawienia indywidualnych kombinacji wymaganych aplikacji, znajduje zastosowanie w wielu projektach infrastrukturalnych. Łącząc działy rozwoju, produkcji, zarządzania jakością i sprzedaży w jednej lokalizacji w Niederwinkling, gabocom zapewnia sprawdzone rozwiązania w najwyższej klasie jakości, odważnie stawiając czoło wyzwaniom rynku. Budowa nowoczesnych sieci szerokopasmowych, rewitalizacja lub modernizacja istniejących sieci kablowych, z wykorzystaniem systemu speed pipe gabocom zapewnia funkcjonalność sieci na długie lata. Na kolejnych stronach broszury przedstawiono elementy systemu speed pipe. Szczegółowe informacje oraz dane katalogowe zawarto w katalogu produktów do zamówienia telefonicznie +49 (0) lub info@gabocom.com Chętnie wskażemy dedykowanego Państwu konsultanta, który z szerokiej gamy naszych produktów pomoże dobrać optymalne dla Państwa rozwiązanie techniczne.

4 3 speed pipe Maksymalna elastyczność aż do ostatniej mili Mikrokanalizacja wtórna Instalacja mikrorur speed pipe w klasycznych rurach osłonowych pustych lub zajętych kablem pozwala efektywnie wykorzystać przestrzeń posiadanej kanalizacji kablowej oraz zredukować koszt budowy nowych światłowodów. Speed pipe wykonane są z bardzo wytrzymałego HDPE, można je instalować w temperaturze -10 C, a odporność na działanie UV w wymagającym klimacie południowo-europejskim wynosi 3 lata. Mikrokanalizacja doziemna speed pipe ground (mikrorury grubościenne) opracowano dla budowy odgałęzień z istniejących tras kanalizacji kablowej, przyłączy klienckich lub ich wymiany. Ze względu na bardzo wysokie przetwarzanie w procesie produkcyjnym ich wytrzymałość na ściskanie jest znacznie wyższa niż wytrzymałość klasycznej rury HDPE 50 / 4,6! Mikrokanalizacja wewnątrzbudynkowa Mikrorury speed pipe indoor, nierozprzestrzeniające płomienia, przeznaczone są do instalacji w budynkach. Testy parametrów i klasyfikacja ogniowa obywają się zgodnie z obowiązującymi standaryzacjami. Wersję speed pipe indoor ground o zwiększonej wytrzymałości mechanicznej zaleca się do instalacji w tunelach i kanałach kablowych.

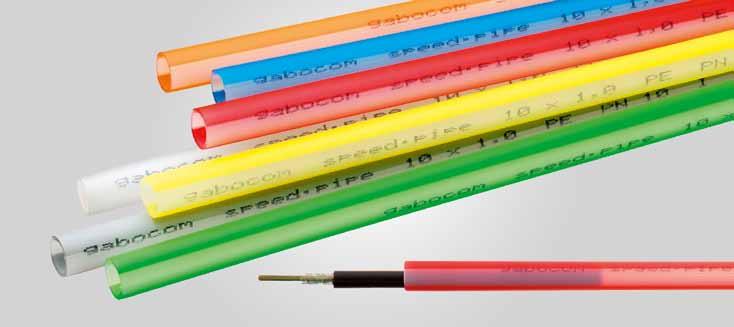

5 speed pipe 4 Oznaczenie Kolor ɸ g.s. Długość Bęben * speed pipe 7 0,75 speed pipe 8 1,0 speed pipe 10 1,0 czerwony, zielony, niebieski, żółty, biały, szary, pomarańczowy, fioletowy, brązowy, czarny czerwony, zielony, niebieski, żółty, biały, szary, pomarańczowy, fioletowy, brązowy, czarny czerwony, zielony, niebieski, żółty, biały, szary, pomarańczowy (mm) (m) ɸ szer. (mm) 7 0, , , speed pipe 12 1,1 czerwony, zielony, niebieski, żółty, biały 12 1, speed pipe 14 1,3 czerwony, zielony, niebieski, żółty, biały 14 1, * bębny bezzwrotne, drewniane / inne kolory mikrorur dostępne na życzenie akcesoria w punkcie 1.1 katalogu produktów lub na Oznaczenie Kolor ɸ g.s. Długość Bęben * (mm) (m) ɸ szer. (mm) speed pipe ground 7 1,5 pomarańczowy 7 1, speed pipe ground 10 2,0 różowy 10 2,0 500 / / speed pipe ground 12 2,0 żółtozielony 12 2, speed pipe ground 14 2,0 pomarańczowy 14 2, speed pipe ground 16 2,0 turkusowy 16 2, speed pipe ground 20 2,5 różowy 20 2, * bębny bezzwrotne, drewniane akcesoria w punkcie 1.2 katalogu produktów lub na Oznaczenie Kolor ɸ g.s. Długość Bęben * (mm) (m) ɸ szer. (mm) speed pipe indoor 4 0,75 biały 4 0, (box) speed pipe indoor 5 0,75 biały 5 0, (box) speed pipe indoor 7 1,5 biały 7 1, (box) 500 / / speed pipe indoor 10 1,0 biały 10 1,0 500 / / speed pipe indoor 12 2,0 biały 12 2,0 350 / / speed pipe indoor 14 2,0 biały 14 2,0 250 / / * bębny bezzwrotne, drewniane / inne kolory mikrorur dostępne na życzenie akcesoria w punkcie 1.3 katalogu produktów lub na

6 5 speed pipe bundle SRV: wiązki mikrorur cienkościennych Kanalizacja pierwotna 110 z kablem uzupełniona wiązką speed pipe bundle SRV Tania i szybka budowa nowych światłowodów Zalety rozwiązania: Efektywne wykorzystanie przestrzeni pustych lub częściowo zajętych rur kanalizacji pierwotnej 110 mm, Dedykowane uszczelnienia (wodo i gazoszczelność do 0,5 bara), Mocowania zapobiegające skutkom zmian długości mikrorur, Elastyczna konstrukcja ułatwiająca instalację w trudnych warunkach, Możliwość osiągania długich odcinków instalacyjnych mikrokabli, Budowa odgałęzień bez czasochłonnych procedur i narzędzi, Trwałość mikrokanalizacji dzięki wysokiej jakości granulatu HDPE,

7 speed pipe bundle SRV: wiązki mikrorur cienkościennych 6 Kanalizacja pierwotna 110 z zainstalowaną wiązką speed pipe bundle SRV Kanalizacja pierwotna 110 z zainstalowanymi wiązkami speed pipe bundle SRV Oznaczenie Płaszcz Długość speed pipe Bęben * Kolor ɸ g.s. (mm) (m) Ilość ɸ g.s. (mm) ɸ szer. (mm) SRV 50 / 8 10 czarny 50 0, , SRV 50 / 8 10 pomarańczowyczarny 50 0, , * bębny bezzwrotne, drewniane D-SRV 50 / 8 10 czarny i pomarańczowyczarny 50 0, / SRV 8 / SRV 10 1, * bębny podwójne, bezzwrotne, drewniane Złączki, uszczelnienia oraz pozostałe akcesoria w punkcie 2 katalogu produktów lub na

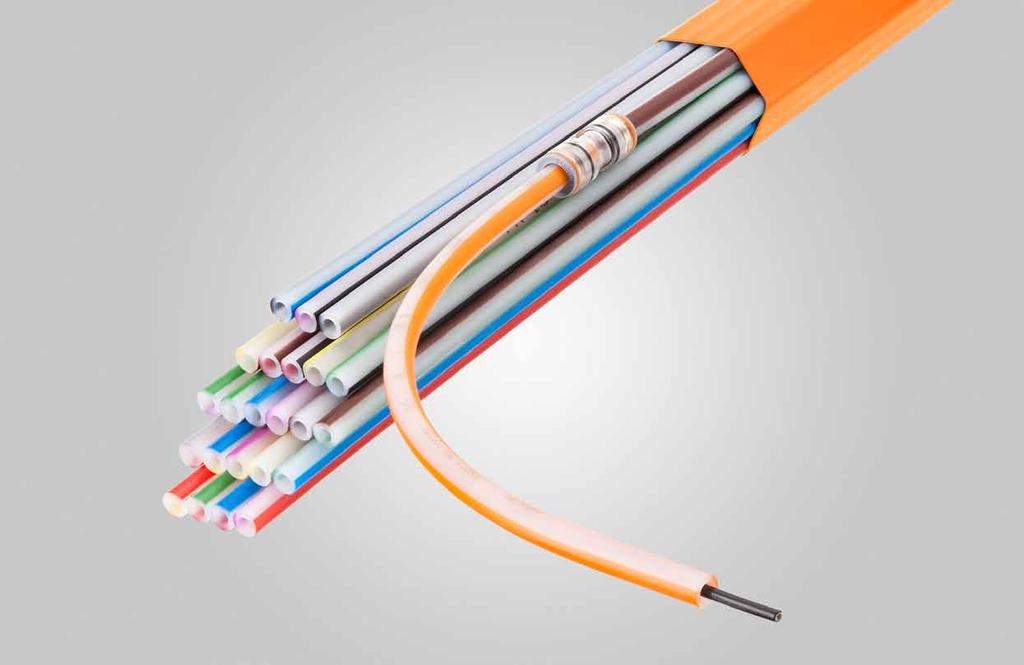

8 7 Sieć dostępowa abonencka (FTTH / FTTB) speed pipe bundle ground SRV-G 24 7 tc SRV-G tc do instalacji w ziemi Zalety rozwiązania: Wiązki mikrorur grubościennych SRV-G tc do bezpośredniego ułożenia w ziemi z wykorzystaniem wszystkich technik układania, Odporność speed pipe na zgniatanie jest większa niż w rurze HDPE 40 / 3,9 Trwałość mikrokanalizacji dzięki wysokiej jakości granulatu HDPE, Uszczelnienia wiązki zapewniają wodo / gazoszczelność instalacji do 0,5 bar, Okna inspekcyjne oraz znakowanie kolorem ułatwiają serwis sieci, Budowa odgałęzień bez czasochłonnych procedur i narzędzi,

9 Sieć dostępowa abonencka (FTTH / FTTB) 8 speed pipe bundle ground SRV-G tc speed pipe bundle ground SRV-G tc Oznaczenie Długość speed pipe ground Bęben * (m) Ilość ɸ g.s. (mm) ɸ szer. (mm) SRV-G 2 7 tc , SRV-G 7 7 tc , SRV-G tc , ,0 SRV-G 12 7 tc , SRV-G 14 7 tc , SRV-G 18 7 tc , SRV-G tc , ,0 SRV-G 24 7 tc , SRV-G tc , ,0 SRV-G 2 10 tc , SRV-G 7 10 tc , SRV-G tc , Kolor płaszcza: pomarańczowy / * bębny bezzwrotne, drewniane Opcje dostępne na życzenie: speed pipe double bundles ground D-SRV-G tc (2 wiązki na bębnie) SRV-G tc z mikrorurami w wersji antygryzoniowej SRV-G tc wiązka z kablem lokalizacyjnym Złączki, uszczelnienia oraz pozostałe akcesoria w punkcie katalogu produktów lub na

10 9 Sieć dostępowa abonencka (FTTH / FTTB) Głowica do wciągania wiązek speed pipe bundle ground (producent osprzętu: Vetter) SRV-G do instalacji w rurach wtórnych i rurociągach kablowych Zalety rozwiązania: Efektywne wykorzystanie przestrzeni istniejących rur osłonowych, Sprawdzona w praktyce metoda wciągania wiązki z wykorzystaniem dedykowanego zestawu instalacyjnego, Realnie osiągane odcinki instalacyjne: m, Uszczelnienia wiązki zapewniają wodo / gazoszczelność sieci do 0,5 bar, Mocowanie EZA-t chroni przed skutkami zmian długości mikrorur, Elastyczna konstrukcja ułatwiająca instalację w trudnych warunkach, Najwyższej jakości materiał HDPE zapewnia solidność i trwałość sieci,

11 Sieć dostępowa abonencka (FTTH / FTTB) 10 Obcinarka płaszcza wiązki mikrorur (producent osprzętu: Vetter) Oznaczenie Płaszcz (pomarańczowy) Długość speed pipe ground Bęben * ɸ g.s. (mm) (m) Ilość ɸ g.s. (mm) ɸ szer. (mm) SRV-G 32 / , , SRV-G 40 / , , SRV-G 50 / , , SRV-G 40 / , , SRV-G 50 / , , SRV-G 50 / , , * bębny bezzwrotne, drewniane Oznaczenie Kolor ɸ g.s. Długość Bęben * (mm) (m) ɸ szer. (mm) speed pipe ground 12 2,0 żółtozielony 12 2, speed pipe ground 14 2,0 pomarańczowy 14 2, speed pipe ground 16 2,0 turkusowy 16 2, * bębny bezzwrotne, drewniane Złączki, uszczelnienia oraz pozostałe akcesoria w punkcie katalogu produktów lub na

12 11 Sieć dostępowa abonencka (FTTH / FTTB) speed pipe bundle ground SRV-G 40 / 8 7 SRV-G do instalacji w kanalizacji kablowej Zalety rozwiązania: Efektywne wypełnienie przestrzeni rur kablowych (z Φ > 80 mm), Elastyczny płaszcz wiązki ułatwia wciąganie wiązek do rur częściowo zajętych lub przewężonych, Uszczelnienia wiązki zapewniają wodo / gazoszczelność sieci do 0,5 bar, Mocowanie EZA-t chroni przed skutkami zmian długości mikrorur, Najwyższa jakość HDPE zapewnia solidność i trwałość sieci,

13 Sieć dostępowa abonencka (FTTH / FTTB) 12 speed pipe bundle ground SRV-G 50 / 7 10 Oznaczenie Płaszcz (pomarańczowy) Długość speed pipe ground Bęben * ɸ g.s. (mm) (m) Ilość ɸ g.s. (mm) ɸ szer. (mm) SRV-G 32 / , , SRV-G 40 / , , SRV-G 50 / , , SRV-G 32 / , , SRV-G 40 / , , SRV-G 50 / , , * bębny bezzwrotne, drewniane Złączki, uszczelnienia oraz pozostałe akcesoria w punkcie katalogu produktów lub na

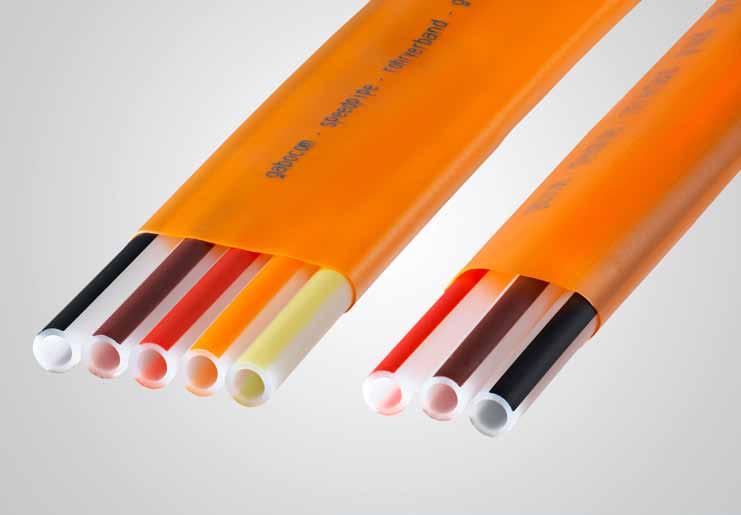

14 13 Sieć dystrybucyjna (FTTN / FTTC) speed pipe bundles ground SRV-G 5 14 tc i SRV-G 3 14 tc SRV-G tc do instalacji w ziemi Zalety rozwiązania: Elastyczność i ergonomia planowania i budowy sieci szerokopasmowych, Usztywniona konstrukcja wiązki wspiera wdmuchiwania długich odcinków instalacyjnych mikrokabli, Instalacja w ziemi z wykorzystaniem wszystkich technik układania, Najwyższa jakość HDPE zapewnia solidność i trwałość sieci, Budowa odgałęzień bez czasochłonnych procedur i narzędzi, Uszczelnienia wiązki zapewniają wodo / gazoszczelność instalacji do 0,5 bar,

15 Sieć dystrybucyjna (FTTN / FTTC) 14 speed pipe bundle ground SRV-G 7 12 tc speed pipe bundle ground SRV-G 4 16 tc Oznaczenie Długość speed pipe ground Bęben * (m) Ilość ɸ g.s. (mm) ɸ szer. (mm) SRV-G 2 12 tc , SRV-G 3 12 tc , SRV-G 7 12 tc , SRV-G 2 14 tc , SRV-G 3 14 tc , SRV-G 4 14 tc , SRV-G 5 14 tc , SRV-G 7 14 tc , SRV-G 3 16 tc , SRV-G 4 16 tc , SRV-G 7 16 tc , SRV-G 3 20 tc , SRV-G 4 20 tc , Kolor płaszcza: pomarańczowy / * bębny bezzwrotne, drewniane Opcje dostępne na życzenie: speed pipe double bundles ground D-SRV-G tc (2 wiązki na bębnie) SRV-G tc z mikrorurami w wersji antygryzoniowej SRV-G tc wiązka z kablem lokalizacyjnym Złączki, uszczelnienia oraz pozostałe akcesoria w punkcie katalogu produktów lub na

16 15 Sieć dystrybucyjna (FTTN / FTTC) speed pipe bundle ground SRV-G 50 / 5 12 SRV-G do instalacji w kanalizacji kablowej Zalety rozwiązania: Efektywne wypełnienie przestrzeni rur kablowych (z Φ > 80 mm), Płaszcz elastyczny łatwo adaptujący się do warunków instalacji, Uszczelnienia wiązki zapewniają wodo / gazoszczelność instalacji do 0,5 bar, Mocowanie mikrorur chroni przed skutkami zmian długości mikrorur, Najwyższa jakość HDPE zapewnia solidność i trwałość sieci,

17 Sieć dystrybucyjna (FTTN / FTTC) 16 speed pipe bundles ground SRV-G 50 / 5 14 i SRV-G 40 / 3 14 Oznaczenie Płaszcz (pomarańczowy) Długość speed pipe ground Bęben * ɸ g.s. (mm) (m) Ilość ɸ g.s. (mm) ɸ szer. (mm) SRV-G 32 / , , SRV-G 40 / , , SRV-G 50 / , , SRV-G 40 / , , SRV-G 50 / , , SRV-G 50 / , , SRV-G 40 / , , SRV-G 50 / , , * bębny bezzwrotne, drewniane Złączki, uszczelnienia oraz pozostałe akcesoria w punkcie katalogu produktów lub na

18 17 Elementy mocujące i uszczelniające gabocom: niezawodność mocowania i uszczelniania Uszczelnienia dwudzielne mikrorur EZA-t 7 / 8 / 10 / 12 / 14 / 16 / 20 Elementy wielokrotnego montażu (w tym doziemnego) do uszczelniania końców mikrorur (pustych lub z kablem). Mocowanie o wysokich parametrach mechanicznych. Dwudzielność oraz automatyczny zawór bezpieczeństwa ułatwiają prace serwisowe. Szczelność gaz / woda do 0,5 bara. Zgodność z aktualnie oferowanymi średnicami mikrorur i mikrokabli. Złączki dwudzielne gas-stop EBM-GS 7 / 8 / 10 / 12 / 14 / 16 Złączki wielokrotnego montażu (w tym doziemnego), do realizacji przegrody gazowej w miejscu łączenia mikrorur z zainstalowanym kablem. Opatentowane mocowanie o wysokich parametrach mechanicznych. Dwudzielność z zachowaniem szczelności woda / gaz 0,5 bara. Zgodność z aktualnie oferowanymi średnicami mikrorur i mikrokabli. Zaślepki serwisowe z oknem inspekcyjnym ES 7 / 8 / 10 / 12 / 14 / 16 Przeźroczyste zaślepki do wykonywania wodo / gazoszczelnych (do 0,5 bara) zaślepień końców mikrorur. Wytrzymałość pneumatyczna umożliwiająca wykonanie prób ciśnieniowych. Trwały mechanizm spustowy ułatwiający demontaż i wielokrotną instalację zaślepki. Możliwość instalacji bezpośrednio w ziemi. Oznaczniki mikrorur KmR 7 / 10 / 12 / 14 / 16 Akcesoria z funkcją zaślepki zaprojektowane do oznaczania mikrorur speed pipe w punktach dostępu do mikrokanalizacji. Szczelność woda / gaz do 0,5 bara (zaślepka). Zerwanie zabezpieczenia umożliwia instalację mikrokabla z zachowaniem oznacznika na mikrorurze. Szczegóły techniczne uszczelnień i mocowań w punkcie 4 katalogu produktów lub na

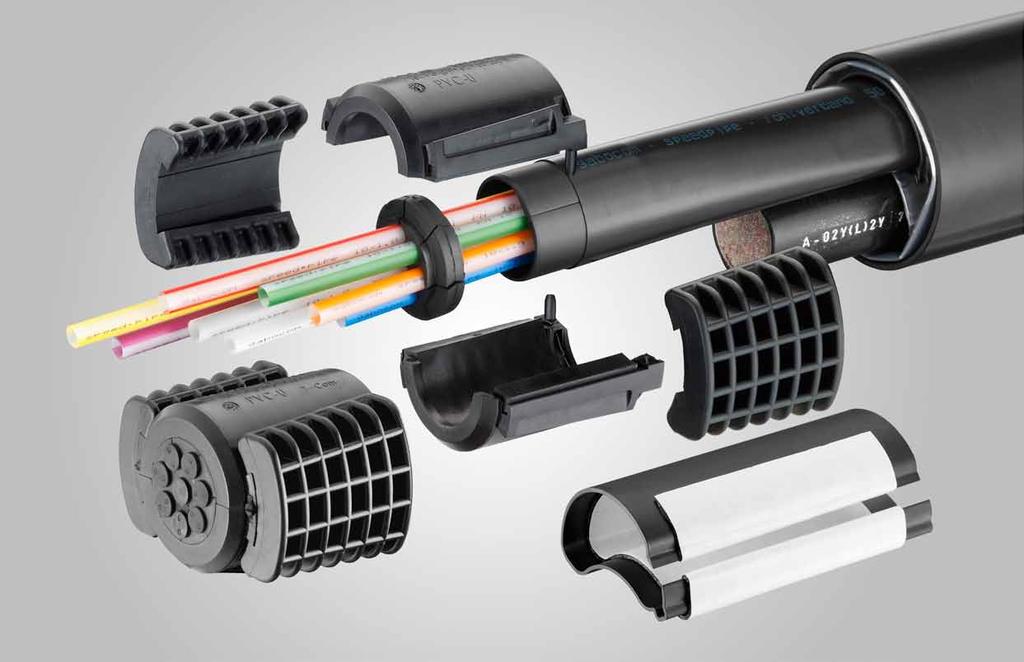

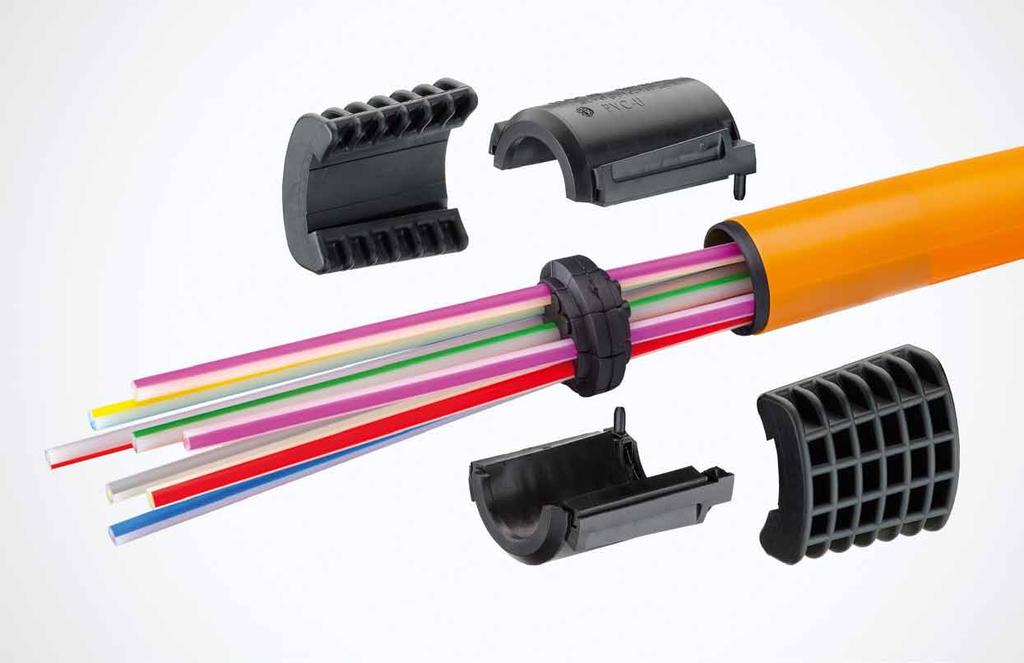

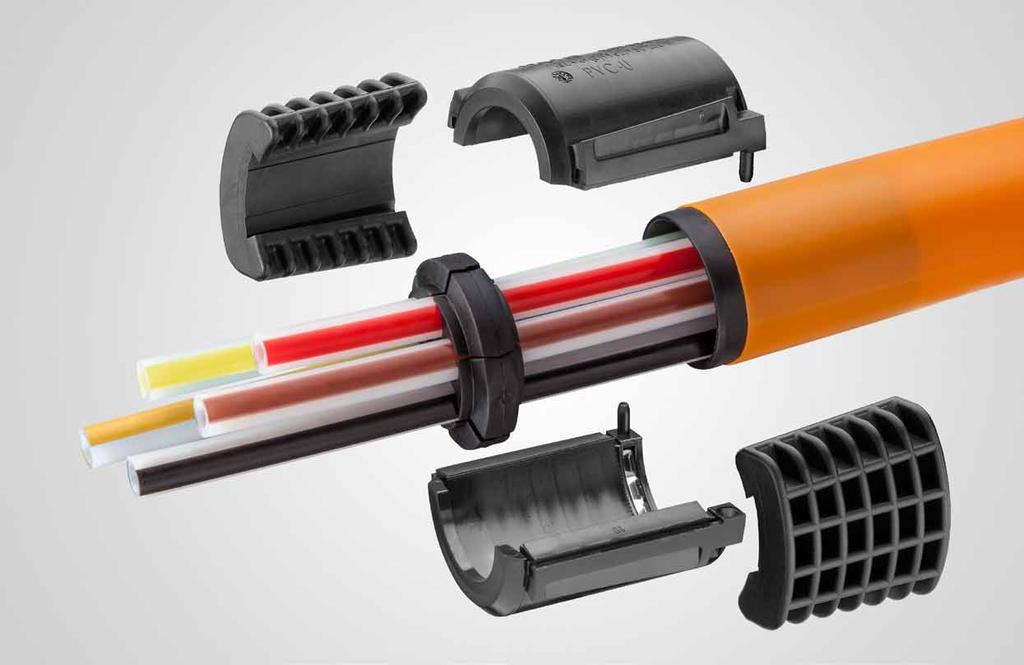

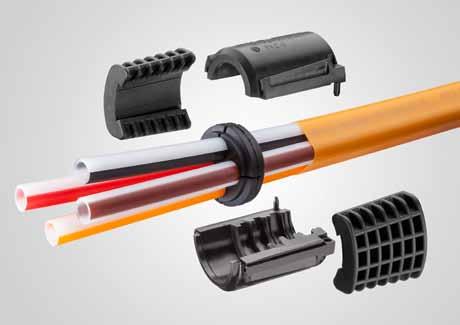

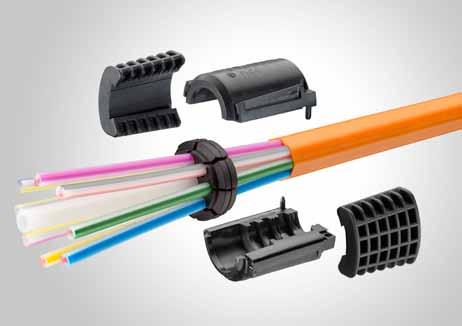

19 Elementy mocujące i uszczelniające 18 Uszczelnienia dwudzielne dla wiązek mikrorur i wiązek SRV, SRV-G and SRV-G tc Dwudzielne elementy do uszczelniania końców rur HDPE uzupełnionych mikrorurami (i kablem) oraz wiązek mikrorur speed pipe bundle typu SRV, SRV-G, SRV-G tc. Mocowanie wielokrotnego montażu (w tym doziemnego) o wysokich parametrach mechanicznych. Szczelność woda / gaz do 0,5 bara. Zgodność z konfiguracjami wiązek SRV / SRV-G SRV-G tc i mikrorur w HDPE. Kołnierz usztywniający wewnętrzny SHi 32 / 40 / 50 / 63 Kołnierz usztywniający do formowania okrągłego kształtu płaszczy wiązek mikrorur speed pipe bundle SRV i SRV-G, umożliwiający montaż uszczelnień EZA-t oraz obudów liniowych SRV-M. Dwudzielna konstrukcja ułatwia prace instalacyjne na istniejących wiązkach mikrorur. Kołnierz usztywniający zewnętrzny (D)SHa 50 Kołnierz do osłony wiązki mikrorur speed pipe bundle SRV 50 / 8 10 w przypadku stosowania w gardzieli kanalizacji uszczelnień pompowanych typu ADE / TDUX Tyco. Dostępna wersja simplex lub duplex. Dwudzielna konstrukcja ułatwia prace instalacyjne. Osprzęt i akcesoria budynkowe Akcesoria dla mikrorur instalowanych w budynku, wykonane z materiałów nierozprzestrzeniających płomienia i nie wydzielających halogenu. Klasyfikacja zgodna z wymaganiami DIN EN oraz DIN EN System obejmuje gazo-wodoszczelne uszczelnienia dwudzielne, złączki proste i dwudzielne, złączki dwudzielne typu gaz-stop, zaślepki oraz moduły organizacji mikrorur. Szczegóły techniczne uszczelnień i mocowań w punkcie 4 katalogu produktów lub na

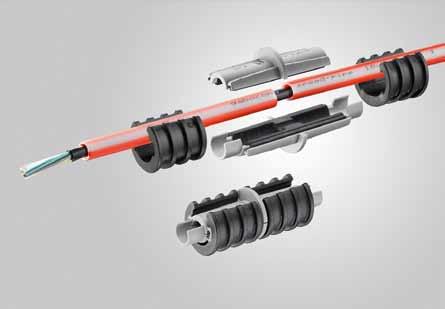

20 Elementy połączeniowe gabocom: gazo / wodo szczelność połączeń Złączki proste z oknem inspekcyjnym DSM 7 / 8 / 10 / 12 / 14 / 16 / 20 Uniwersalne, przeźroczyste złączki przelotowe do łączenia mikrorur speed pipe. Wysoka wytrzymałość pneumatyczna (> 15 bar) wspiera uzyskiwanie długich odcinków instalacyjnych mikrokabli. Trwały mechanizm spustowy ułatwia wielokrotny demontaż / montaż (również doziemny). Szczelność woda / gaz do 0,5 bara. Złączki redukcyjne z oknem inspekcyjnym RSM 10-7 / / / Przeźroczyste złączki redukcyjne do łączenia odcinków mikrorur speed pipe o różnych średnicach zewnętrznych i zbliżonych średnicach wewnętrznych. Trwały mechanizm spustowy ułatwia wielokrotny demontaż / montaż złączki (również doziemny). Wytrzymałość pneumatyczna min 15 bar, szczelność woda / gaz do 0,5 bara. Złączki dwudzielne EBM 7 / 8 / 10 / 12 / 14 / 16 Wytrzymałe złączki wielokrotnego montażu (w tym doziemnego) do łączenia mikrorur z zainstalowanym kablem. Wytrzymałość pneumatyczna do 10 bar / 30 min. Dwudzielność z zachowaniem szczelności woda / gaz 0,5 bara. Złącza proste wiązek mikrorur SRV-G 40 / 50 / 63 oraz SRV-G tc Dwudzielne, doziemne obudowy liniowe SRV-M i SRV-M MAXI do gazo i wodoszczelnego łączenia doziemnych wiązek mikrorur speed pipe bundle ground. W przypadku łączenia płaszczów wiązek SRV-G obudowy stosować z kołnierzami usztywniającym SHi. Obudowa SRV-M MAXI zalecana jest do gazo i wodoszczelnego łączenia wiązek speed pipe bundle ground SRV-G tc. Szczegóły techniczne uszczelnień i mocowań w punkcie 4 katalogu produktów lub na

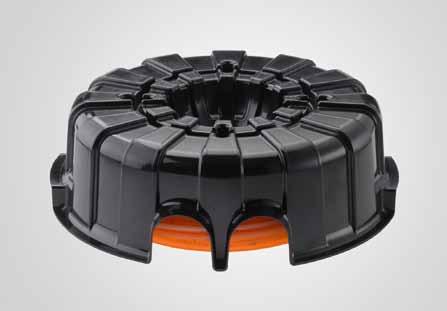

21 Abzweighilfe Elementy ochronne / Schutzelemente złącz i rozgałęzień / Werkzeuge mikrokanalizacji 20 gabocom: prosty i szybki montaż Osłony odgałęzień wiązek mikrorur Osłona odgałęzień mikrorur speed pipe ground z wiązek mikrorur doziemnych, zabezpiecza właściwy promień prowadzenia mikrorur. Możliwość instalacji markerów magnetycznych do oznaczenia miejsca odgałęzienia. Trwała niekorodująca konstrukcja gwarantuje wieloletnią eksploatację. Skrzynki zapasu kabli Przelotowe skrzynki zapasu mikrokabla do osłony mikrokabli w miejscach wykonywania zapasów technologicznych i złącz kablowych. Długość zapasu do 120 m. Trwała konstrukcja wykonana z tworzywa gwarantuje wieloletnią eksploatację. Skrzynka zapasu mikrorury Doziemna osłona zapasu mikrorur speed pipe ground 7 1,5 pozostawionych w ziemi. Zapas mikrorury do 50 m. Możliwość instalacji magnetycznych markerów ułatwiających lokalizację zapasu. Trwała konstrukcja z żebrowanego tworzywa gwarantuje wieloletnią eksploatację. Narzędzia Do profesjonalnego montażu systemu mikrokanalizacji speed pipe zaleca się stosowanie dedykowanych narzędzi np. obcinarki mikrorur speed pipe oraz przycinarki wiązek mikrorur speed pipe bundle SRV, SRV-G pozwalających na bezwiórowe, gładkie cięcie mikrorur. Nóż do usuwania powłoki zewnętrznej foliowanych wiązek mikrorur, ostrze z prowadnicą cięcia obniżającą ryzyko przypadkowego uszkodzenia mikrorur, w czasie rozcinania powłoki zewnętrznej wiązki. Szczegóły techniczne uszczelnień i mocowań w punkcie 4 katalogu produktów lub na

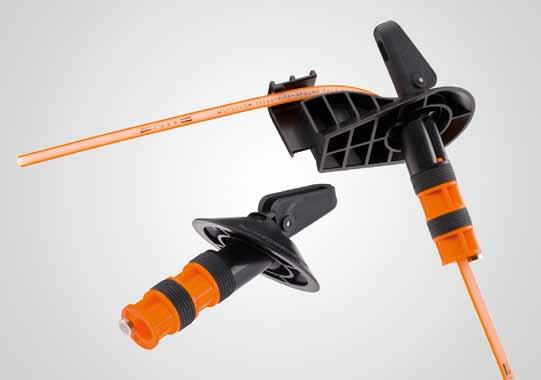

22 21 Przepusty ścienne gabocom: bezpieczne przyłączenie do sieci Przyłącza poniżej linii gruntu Przepusty wielokrotnego montażu typu ADSB do wykonywania szczelnych przyłączy w budynkach podpiwniczonych, z kontrolowanym prowadzeniem mikrorury. Prosta instalacja nie wymagająca mas uszczelniających skraca czas przyłączenia do sieci. Szczelność woda/gaz do 1 bara. Przyłącza powyżej linii gruntu Przepusty wielokrotnego użytku typu HEO lub MOB, do wykonywania szczelnych i estetycznych przyłączeń w elewacjach budynków, z kontrolowanym prowadzeniem mikrorury, zintegrowaną przegrodą gazową oraz złączką mikrorur. Prosta instalacja nie wymagająca mas uszczelniających skraca czas przyłączenia do sieci. Szczelność względem kabla do 0,5 bara, obudowa przepustu w klasie IP65. Tuleje prowadzące Specjalna konstrukcja tulei umożliwia wykonanie szczelnych przyłączy (na bazie przepustu ADSB) w ścianach i murach o różnych konstrukcjach. Instalacja w murze z wykorzystaniem klasycznych technik murarskich.

23 Przepusty ścienne 22 Oznaczenie zastosowanie dla Ilość wprowadzeń kabla ɸ (mm) speed pipe ground (mm) kabla / speed pipe ground Zestaw ADSB 28 / 7 7 1,5 1 Zestaw ADSB 7,0-9,0 7,0-9,0 7 1,5 1 Zestaw ADSB-D 7,0-9,0 7,0-9,0 7 1,5 2 Zestaw ADSB 9,0-12,5 9,0-12,5 10 2,0 / 12 2,0 1 Zestaw ADSB-D 9,0-12,5 9,0-12,5 10 2,0 / 12 2,0 2 Zestaw ADSB-F 28 / 7 7 1,5 1 Zestaw ADSB-F 28 / ,0 1 Zestaw zawiera część zewnętrzną i wewnętrzną przepustu Oznaczenie speed pipe ground (mm) Set HEO 7 (z wbudowaną przegrodą gazową) 7 1,5 Set MOB 7 (bez wbudowanej przegrody gazowej) 7 1,5 Oznaczenie ɸ zew. (mm) Długość (mm) SKW SKW SKW SKW Szczegóły techniczne przepustów ściennych w punkcie 5 katalogu produktów lub na

24 23 Fakty o speed pipe Wyróżniamy się na całej linii speed pipe oszczędność czasu i pieniędzy Tańsze przyłączenie klientów do sieci, Szybki montaż nie wymagający specjalistycznych narzędzi, Redukcja drogich w budowie i utrzymaniu studni kablowych, Eliminacja lub znaczna redukcja kosztów drogich prac ziemnych, speed pipe łatwość obsługi Instalacja kabli zgodnie z aktualnymi wymaganiami operatorów, Dwudzielność rozwiązań ułatwiająca prace serwisowe, Znakowanie ułatwiające identyfikację mikrorur, Przeźroczystość ułatwiająca określenie stanu zajętości mikrorury, speed pipe najwyższa efektywność Komplementarność systemu ułatwia planowanie i realizację inwestycji niezależnie od przyjętego modelu sieci, Minimalna zajętość przestrzeni obniża koszty dzierżaw i opłat, Wodo i gazo szczelność elementów systemu redukuje koszty odtwarzania funkcjonalności sieci w długim okresie jej użytkowania,

25 Pozostałe rozwiązania 24 Inne systemy gabocom Na bazie autorskich systemów speed pipe, rur dwudzielnych oraz rozwiązań uzupełniających gabocom zapewnia funkcjonalność i bezpieczeństwo docenione przez operatorów infrastruktur kablowych, umożliwiając m.in. szybki wzrost posiadanych zasobów sieci, realizację nowoczesnych sieci światłowodowych zgodnie z wymaganiami norm branżowych, czy bezpieczne serwisowanie czynnych światłowodów. Wspólnym mianownikiem oferty jest wysoka jakość rozwiązań, funkcjonalność oraz wzajemna kompatybilność systemów dzięki czemu tworzymy dedykowane rozwiązania optymalnie dopasowane do indywidualnych potrzeb projektu. System rur dwudzielnych Opatentowany system wytrzymałych rur i obudów dwudzielnych wraz z akcesoriami umożliwia odtworzenie pełnej funkcjonalności uszkodzonej kanalizacji kablowej, hermetyzację dodatkowych punktów zaciągowych kabli oraz budowę odgałęzień mikrorur zainstalowanych w klasycznej kanalizacji kablowej zawsze z zachowaniem pełnej szczelności gaz /woda/cząstki stałe. Elementy dostępne są w średnicach fi 32, 40, 50, 110 i 125 mm. Złączki, uszczelnienia oraz rozwiązania uzupełniające Rury przegubowe, prefabrykowane panele wlotów rurowych, uchwyty dystansowe rurociągów wielootworowych, kaptury kablowe, elementy łączące i uszczelniające rury kablowe w różnych klasach szczelności to wybrane elementy z bogatej oferty rozwiązań technicznych gabocom. Średnice elementów nawiązują do standardowo stosowanych średnic rur kablowych i kabli.

26 25 Partner całej Europy gabocom doradzi Ci najlepiej gabocom rozwija, produkuje i dostarcza ponad 800 opatentowanych wzorów rur i kanałów kablowych, złączek, uszczelnień i innych elementów. Konsultanci z bogatym doświadczeniem i szeroką wiedzą techniczną opracowują rozwiązania dopasowane do potrzeb naszych klientów. Nasi konsultanci dostępni są przez dział sprzedaży w Niederwinkling, w terenie - jako przedstawiciele handlowi, oraz w ramach europejskiej sieci partnerów gabocom dzięki czemu zapewniamy wsparcie projektów inwestycyjnych bez względu na ich lokalizację. Pod adresem umieszczono dane kontaktowe Państwa konsultanta projektu (podział regionalny).

27 Praktyczni i kompetentni 26 Szkolenia: poznaj nasze systemy w miejscu w którym powstają gabocom ulokowana jest w Niederwinkling w Dolnej Bawarii, 125 km od lotniska w Monachium, u zbiegu autostrad co ułatwia kontakt z nami. Oprócz działów rozwoju, produkcji, jakości i sprzedaży w siedzibie firmy stworzono również nowoczesny ośrodek szkoleniowy, w którym regularnie odbywają się praktyczne szkolenia w zakresie kompletacji, planowania i instalacji systemów gabocom. Opcjonalnie prowadzimy również szkolenia u klienta. Jeśli jesteś zainteresowany szkoleniem chętnie poznamy Twoje potrzeby i dostosujemy je do tematyki naszych kursów. Skontaktuj się z nami: gabo Systemtechnik GmbH Am Schaidweg Niederwinkling Niemcy Tel. +49 (0) Fax +49 (0) info@gabocom.com gabo Systemtechnik GmbH, wszelkie prawa zastrzeżone, edycja Sierpień 2015

28 1.1 Nr 1 pozycja która zobowiązuje Jakość potwierdzona obecnością w sieciach wiodących operatorów telekomunikacyjnych, Adaptacja do potrzeb klienta podstawą planowania i rozwoju oferty, Kompletny system rurowy pochodzący o jednego producenta, Oferta obejmuje rozwiązanie i szkolenie w zakresie jego wdrożenia, Sieć europejskich partnerów umożliwia wsparcie każdej inwestycji, Ceniąc czas i pieniądz naszych partnerów w biznesie oferujemy tylko sprawdzone rozwiązania,
