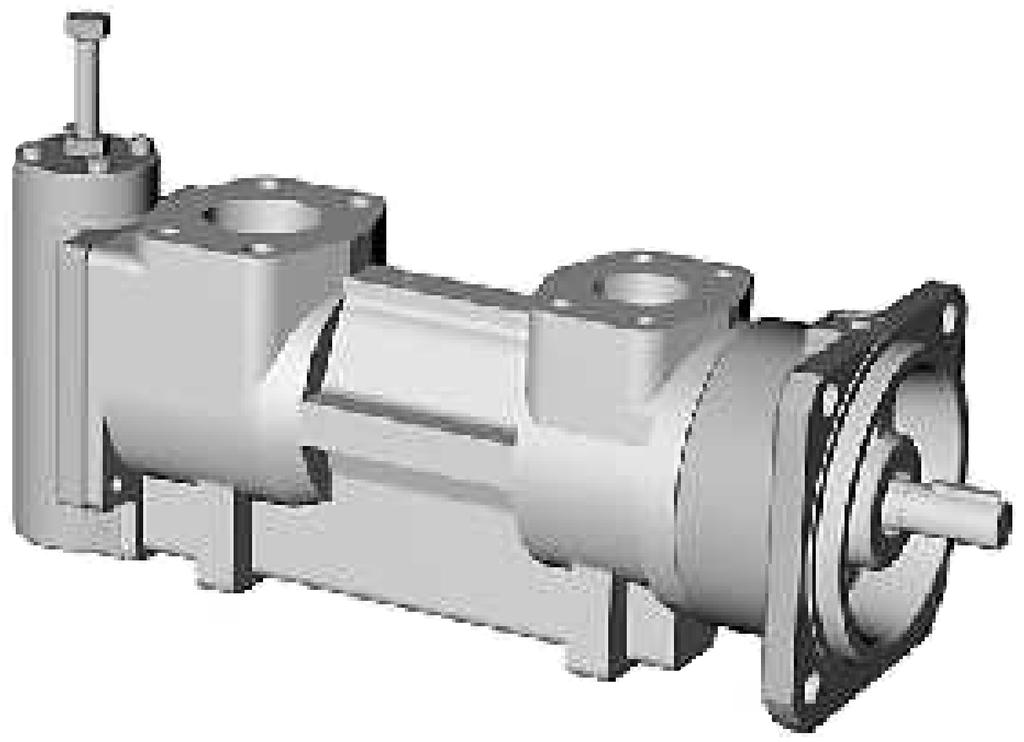

1 Pompy wrzecionowe do olejów Typ TRILUB-TRL Zastosowanie Do t³oczenia cieczy smaruj¹cych, w szczególnoœci oleje smarne, oleje hydrauliczne, lekkie i ciê kie oleje grzewcze we wszystkich dziedzinach przemys³u. Ciecze bez zawrtoœci abrazyjnych cz¹stek sta³ych i nie wchodz¹ce w reakcje chemiczne z materia³ami. Budowa/ dzia³anie Trójœrubowa, samozasysaj¹ca pompa wrzecionowa w wykonaniu ko³nierzowym. Wrzeciona bierne s¹ napêdzane hydraulicznie. o ysko kulkowe s³u y do ³o yskowania wrzeciona napêdowego. Dziêki szczególnemu profilowi powierzchni bocznych wrzecion, tworz¹ siê szczelne komory, których objêtoœæ podczas obrotu wrzecion jest w sposób ci¹g³y ca³kowicie przesuwana osiowo od strony ssawnej do strony t³ocznej pomp o yskowanie Wewnêtrzne, smarowane medium lub zewnêtrzne, smarowane smarem, wymagaj¹ce uzupe³niaj¹cego smarowania, ³o ysko kulkowe zwyk³e. Uszczelnienie wa³u Przez niech³odzone, niewymagaj¹ce konserwacji, nieodci¹- one uszczelnienie mechaniczne w kombinacji materia³owej zale nej od zastosowania. Ustawienie Za pomoc¹ wspornika i stopy monta owej do poziomego ustawienia na sucho, za pomoc¹ wspornika do pionowej instalacji w zbiorniku (ustawienie mokre) lub za pomoc¹ wspornika i stojaka do ustawienia pionowego na sucho. Zabezpieczenie przed przeci¹ eniem Przez wbudowany, zewnêtrznie nastawiany zawór przelewowy lub przez oddzielny zawór zewnêtrzny. Parametry Wydajność Q 100 do 880 l/min Temperatura medium t do 80 2) / 150 3) C Dopuszczalne ciśnienie napływu p s do 7 bar Ciśnienie wyjściowe p d do 16 bar Zakres lepkości 3 do 760 mm 2 /s Kołnierze tłoczne SAE 1 1 / 2 do 3 cal Dla p = 4 bar, =40 mm 2 /s i obrotach przy 50Hz 2) Przy pompach z wewnêtrznym ³o yskiem tocznym 3) Przy pompach z zewnêtrznym ³o yskiem tocznym Przy³¹cza Przy³¹cza ssawne i t³oczne z ko³nierzami SAE. Materia³y Nazwa Wersja materiałowa ŁoŜysko toczne wewnętrzne ŁoŜysko toczne zewnętrzne Korpus EN-GJL (Ŝeliwo szare) EN-GJS (Ŝeliwo sferoidalne) EN-GJS (Ŝeliwo sferoidalne) Pokrywa od strony ssania EN-GJL (Ŝeliwo szare) EN-GJS (Ŝeliwo sferoidalne) EN-GJS (Ŝeliwo sferoidalne) Wrzeciona 16 MnCrS5/ GGc-F 16 MnCrS5/ GGc-F 16 MnCrS5 azotowana Korpus zaworu EN-GJL (Ŝeliwo szare) EN-GJS (Ŝeliwo sferoidalne) EN-GJS (Ŝeliwo sferoidalne) Pokrywa zamykająca - - stal

2 Wbudowany zawór przelewowy atwa regulacja z zewn¹trz Specjalne mocowanie wrzecion Kompensacja hydraulicznych si³ poosiowych wrzecion Kwadratowy ko³nierz z 4 otworami Zgodny DIN ISO Gwinty wrzeciona w komorze ssawnej Korzystne wartoœci NPSH Uszczelnienie mechaniczne wa³u Nie wymaga konserwacji z zaworem przelewowym z wewnêtrznym ³o yskiem tocznym Ró ne wielkoœci pomp i k¹ty wzniosu wrzecion Dok³adne stopniowanie wydajnoœci w ca³ym zakresie Indywidualnie dobierane, smarowane pompowanym medium ³o ysko kulkowe, nieobci¹ one przez hydrauliczne si³y poosiowe Niski poziom ha³asu D³uga ywotnoœæ Po³¹czenie komory uszczelniaj¹cej z komor¹ ssawn¹ przez wewnêtrzny kana³ powrotny lubzewnêtrzny przewód powrotny Na uszczelnienie mechaniczne dzia³a tylko ciœnienie ssania/nap³ywu Kompensacja osiowa wrzeciona napêdowego przez tulejê wyrównawcz¹ Pokrywa oporowa przejmuj¹ca si³y poosiowe wrzecion biernych z p³aszczem korpusu z zewnêtrznym ³o yskiem tocznym Stosowane niezawodnie w tysi¹cach praktycznych aplikacji. Szeroki zakres zastosowañ o ysko kulkowe zwyk³e, zewnêtrzne, smarowane smarem, wymagaj¹ce smarowania uzupe³niaj¹cego. Konstrukcja u³atwiaj¹ca konserwacjê

3 Wymiary TRILUB-TRL Pompa ko³nierzowa, ³o yska na zewn¹trz z zaworem Wymiary w mm z1 = liczba otworów Kierunek obrotów: zgodnie ze wskazówkami zegara patrz¹c od strony napêdu Wymiary Końcówka wału Wymiary zaworu g1 g3 g4 i k q1 q2 d l u t a2 d3 h g , j , , k , k , k , k Pokrywa kołnierzowa (DIN ISO 3019/2) a1 b1 b2 b3 b5 c1 s1 y3 y4 z , , , , , Króćce SAE 2) Strona ssąca Strona tłoczna [cal] S3 x t3 e1 e2 D1 [cal] S4 x t4 e3 e4 D M12 x 22 77,8 42, /2 M12 x 22 69,9 35, M12 x 22 77,8 42, /2 M12 x 22 69,9 35, /2 M12 x 22 88,9 50, M12 x 22 77,8 42, M16 x ,4 61, /2 M12 x 22 88,9 50, M16 x ,2 77, M16 x ,4 61,9 70 G³êbokoœæ gwintu 2) Otwory wg 3000PSI, Z³¹czka nie odpowiada normie SAE

4 Wymiary TRILUB-TRL Pompa ko³nierzowa, ³o yska na zewn¹trz bez zaworu Wymiary w mm z1 = liczba otworów Kierunek obrotów: zgodnie ze wskazówkami zegara patrz¹c od strony napêdu Abschluss- Wymiary Końcówka wału deckel g1 g3 g4 i k q1 q2 d l u t a2 h , j , , k , k , k , k Pokrywa kołnierzowa (DIN ISO 3019/2) a1 b1 b2 b3 b5 c1 s1 y3 y4 z , , , , , Króćce SAE 2) Strona ssąca Strona tłoczna [cal] S3 x t3 e1 e2 D1 [cal] S4 x t4 e3 e4 D M12 x 22 77,8 42, /2 M12 x 22 69,9 35, M12 x 22 77,8 42, /2 M12 x 22 69,9 35, /2 M12 x 22 88,9 50, M12 x 22 77,8 42, M16 x ,4 61, /2 M12 x 22 88,9 50, M16 x ,2 77, M16 x ,4 61,9 70 G³êbokoœæ gwintu 2) Otwory wg 3000PSI, Z³¹czka nie odpowiada normie SAE

5 Przekroje TRILUB-TRL Pompa z króæcami wg SAE, ³o yska wewn¹trz z zaworem Wilekoœæ 80, 140, 210, 280 Nr Nazwa części Nr Nazwa części 1 Kadłub 203 Śruba z łbem sześciokątnym 3 Pokrywa 214 Śruba zamykająca od strony napędu 220 Nakrętka sześciokątna 12 Wrzeciono napędzające 250 Pierścień osadczy rozpręŝny 13 Wirnik bierny 261 Podkładka pasowana 100 Uszczelka 280 Nit jednostronnie zamykany 101 Uszczelka 281 SpręŜyna 120 O-Ring 290 Wpust pasowany 140 Pierścień uszczelniający 292 ŁoŜysko kulkowe zwykłe 186 Uszczelnienie 331 KrąŜek spręŝyny pierścieniem ślizgowym 332 Pokrywa 200 Śruba z łbem walcowym 333 Śruba nastawcza 201 Śruba z łbem walcowym 334 StoŜek zaworu 202 Śruba z łbem walcowym 970 Tabliczka znamionowa Czêœci zapasowe

6 Przekroje TRILUB-TRL Pompa z króæcami wg SAE, ³o yska na zewn¹trz z zaworem Nr Nazwa części Nr Nazwa części 1 Kadłub 202 Śruba z łbem walcowym 3 Pokrywa 203 Śruba z łbem sześciokątnym od strony napędu 220 Nakrętka sześciokątna 12 Wrzeciono napędzające 250 Pierścień osadczy rozpręŝny 13 Wirnik bierny 251 Pierścień osadczy rozpręŝny 20 Pokrywa pośrednia 270 Kołek napinający 21 Pierścień labiryntowy 280 Nit jednostronnie zamykany 22 Pokrywa bieŝna 281 SpręŜyna 23 Tuleja dystansowa 282 Nypel smarowniczy 24 Pierścień labiryntowy 290 Wpust pasowany 25 Pierścień labiryntowy 292 ŁoŜysko kulkowe zwykłe 100 Uszczelka 331 KrąŜek spręŝyny 120 O-Ring 332 Pokrywa 121 O-Ring 333 Śruba nastawcza 122 O-Ring 334 StoŜek zaworu 186 Uszczelnienie 420 Złączka obrotowa pierścieniem ślizgowym 421 Rura 200 Śruba z łbem walcowym 970 Tabliczka znamionowa 201 Śruba z łbem walcowym Czêœci zapasowe

7 Przekroje TRILUB-TRL Pompa z króæcami wg SAE, ³o yska na zewn¹trz bez zaworu Nr Nazwa części Nr Nazwa części 1 Kadłub 186 Uszczelnienie 3 Pokrywa pierścieniem ślizgowym od strony napędu 200 Śruba z łbem walcowym 7 Pokrywa obudowy 201 Śruba z łbem walcowym 12 Wrzeciono napędzające 250 Pierścień osadczy rozpręŝny 13 Wirnik bierny 251 Pierścień osadczy rozpręŝny 20 Pokrywa pośrednia 270 Kołek napinający 21 Pierścień labiryntowy 280 Nit jednostronnie zamykany 22 Pokrywa bieŝna 282 Nypel smarowniczy 23 Tuleja dystansowa 290 Wpust pasowany 24 Pierścień labiryntowy 292 ŁoŜysko kulkowe zwykłe 25 Pierścień labiryntowy 420 Złączka obrotowa 100 Uszczelka 421 Rura 121 O-Ring 970 Tabliczka znamionowa 122 O-Ring Czêœci zapasowe
