1 Żeliwne, monoblokowe (3D) oraz znormalizowane, zgodne z normą EN 733 (3DS3DP) pompy odśrodkowe. ZASTOSOWANIA Pompowanie wody oraz czystych, nieagresywnych mediów chemicznych Zaopatrzenie w wodę Podnoszenie ciśnienia wody w instalacjach Przemysłowe systemy myjące Cyrkulacja czynnika w układach grzewczych I klimatyzacyjnych Nawadnianie upraw w rolnictwie WŁAŚCIWOŚCI TECHNICZNE Solidna konstrukcja Wirnik ze stali nierdzewnej Wysoka sprawność energetyczna DANE TECHNICZNE POMPY Maksymalne ciśnienie robocze: 10 bar Temperatura cieczy: 5 C +90 C 5 C +110 C dla wersji HHSHWHSW 5 C +120 C dla wersji E MEI > 0,4 W celu uzyskania szczegółowych informacji, należy się zapoznać z naszymi kartami katalogowymi na stronie DANE TECHNICZNE SILNIKA Silniki o wysokiej sprawności energetycznej IE2 od 0.75kW oraz IE3 od 7.5kW do 22kW Silniki asynchroniczne 2 i 4biegunowe z wymuszona wentylacją Klasa izolacji F (B dla wysokich temperatur) Stopień ochrony IP 55 Napięcie jednofazowe 230V ±10%, 50Hz, Napięcie trójfazowe 230/400 ±10% (do 4kW włącznie), 50Hz, Napięcie trójfazowe 400/690V ±10% (od 5.5 kw wzwyż), 50Hz Zabezpieczenie silnika pozostaje w gestii użytkownika Dostępne w 3 różnych wykonaniach z 2biegunowymi i 4biegunowymi silnikami MATERIAŁY Korpus pompy z żeliwa ENGJL250EN 1561 Wirnik ze stali: AISI 304 dla SERII 3D 32, 40, 50 AISI 316 odlewanej dla SERII 3D 65 Wał ze stali AISI 304 (część pozostająca w kontakcie z medium) Uszczelnienie mechaniczne: Ceramika/C/NBR (standard) Ceramika/C/FPM (wersja H) SiC/SiC/FPM (wersja HS) Węglik Wolframu/Węglik Wolframu/FPM (wersja HW) SiC/ Węglik Wolframu /FPM (wersja HSW) Ceramika/C/EPDM (wersja E) 3D Monoblok z przedłużonym wałem silnika WERSJE SPECJALNE Specjalne napięcia zasilania Specjalne wersje uszczelnień 3DS Monoblok ze standardowym silnikiem i sprzęgłem sztywnym 3DP Na postumencie ze standardowym silnikiem i sprzęgłem elastycznym Wersja 3DPF (sama pompa) dostępna na życzenie. Your Life, our Quality. Worldwide. 157 Commercial

2 KLUCZ OZNACZEŃ SERIA 3D S 4 H / 22 M Je d n o f a z o w e Moc silnika [kw] Wielkość wirnika Kr ó c i e c t ł o c z n y Wersja uszczelnienia M jednofazowe trójfazowe H HS HW HSW E 4 Bi e g u n y Wersja Monoblok z przedłużonym wałem silnika S Monoblok ze standardowym silnikiem i sprzęgłem sztywnym P Na postumencie ze standardowym silnikiem i sprzęgłem elastycznym Nazwa pompy Your Life, our Quality. Worldwide. 158 Commercial

3 ZAKRES STOSOWANIA 2900 min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 159 Commercial

4 TABELA OSIĄGÓW SERIA 3D(.) 32 Q = Przepływ P2 Model l/min m 3 /h , [HP] [kw] H = Ciśnienie [m] 3D(.) 32125/1.1 (M) 1,5 1,1 22,4 21,2 19,3 17,1 14,4 12,5 3D(.) 32160/1.5 (M) 2 1,5 27,5 25,9 23,7 21,3 18,5 16,4 3D(.) 32160/2.2 (M) 3 2,2 35,4 34,1 32,2 29,8 27,3 25,5 3D(.) 32200/ ,0 41,0 39,0 36,5 33,0 31,0 3D(.) 32200/4.0 5,5 4 52,5 51,0 49,0 46,0 43,0 41,0 39,0 3D(.) 32200/ ,5 67,0 65,0 63,0 61,0 57,0 55,0 53,0 50,0 46,0 TABELA OSIĄGÓW SERIA 3D(.) 40 Q = Przepływ P2 Model l/min m 3 /h [HP] [kw] H = Ciśnienie [m] 3D(.) 40125/1.5 (M) 2 1,5 18,2 17,6 16,8 15,9 14,8 13,7 12,4 9,6 6,3 3D(.) 40125/2.2 (M 3 2,2 24,4 23,9 23,2 22,4 21,4 20,4 19,2 16,5 13,7 3D(.) 40160/ ,4 28,7 27,8 26,8 25,8 24,8 23,7 21,4 18,7 3D(.) 40160/4.0 5,5 4 37,2 36,5 35,7 34,8 33,8 32,8 31,8 29,5 27,0 3D(.) 40200/5.5 7,5 5,5 44,5 44,0 43,0 42,0 41,0 40,0 39,0 36,3 33,0 3D(.) 32200/ ,5 53,5 53,0 52,0 51,5 50,5 49,5 48,5 46,0 43,0 3D(.) 40200/ ,0 69,0 68,5 67,5 67,0 66,0 65,0 63,0 60,0 TABELA OSIĄGÓW SERIA 3D(.) 50 Q = Przepływ P2 Model l/min m 3 /h [HP] [kw] H = Ciśnienie [m] 3D(.) 50125/2.2 (M) 3 2,2 18,0 17,0 15,7 14,2 12,6 10,9 9,0 3D(.) 50125/ ,5 20,8 19,8 18,5 17,1 15,5 13,8 12,0 10,0 3D(.) 50125/4.0 5,5 4 25,8 25,3 24,5 23,5 22,2 20,7 19,0 17,2 15,3 3D(.) 50160/5.5 7,5 5,5 32,0 31,5 30,5 29,3 27,9 26,2 24,4 22,4 20,0 3D(.) 50160/ ,5 38,2 37,6 36,9 35,8 34,5 32,9 30,9 28,9 26,7 3D(.) 50200/9.2 12,5 9,2 49,5 48,0 46,5 44,5 42,5 40,0 37,6 34,4 3D(.) 50200/ ,5 54,5 52,5 51,0 49,0 47,0 44,5 42,0 3D(.) 50200/ ,5 68,5 67,0 65,5 63,5 61,5 59,0 56,0 TABELA OSIĄGÓW SERIA 3D(.) 65 Q = Przepływ P2 Model l/min m 3 /h [HP] [kw] H = Ciśnienie [m] 3D(.) 65125/4.0 5,5 4 20,4 19,8 17,2 14,0 10,4 6,0 3D(.) 65125/5.5 7,5 5,5 25,0 22,5 19,4 15,5 11,0 8,0 3D(.) 65125/ ,5 29,6 27,5 24,7 21,5 17,8 14,7 13,0 3D(.) 65160/ ,5 29,0 26,6 23,5 19,8 15,5 12,3 3D(.) 65160/9.2 12,5 9,2 34,7 32,4 29,6 26,3 22,2 18,8 17,0 3D(.) 65160/ ,0 37,0 34,0 31,0 27,0 23,0 22,0 20,0 3D(.) 65160/ ,0 44,0 41,5 38,4 34,6 31,9 30,5 29,0 3D(.) 65200/ ,0 47,0 43,0 38,6 33,3 29,2 27,0 3D(.) 65200/ ,5 58,0 55,0 51,0 47,0 41,5 37,9 35,9 33,6 3D(.) 65200/ ,5 62,5 58,5 54,5 49,5 46,0 44,5 42,5 (M) Wersja jednofazowa tylko seria 3D Your Life, our Quality. Worldwide. 160 Commercial

5 CHARAKTERYSTYKA HYDRAULICZNA SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 161 Commercial

6 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 162 Commercial

7 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 163 Commercial

8 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 164 Commercial

9 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 165 Commercial

10 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 166 Commercial

11 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 167 Commercial

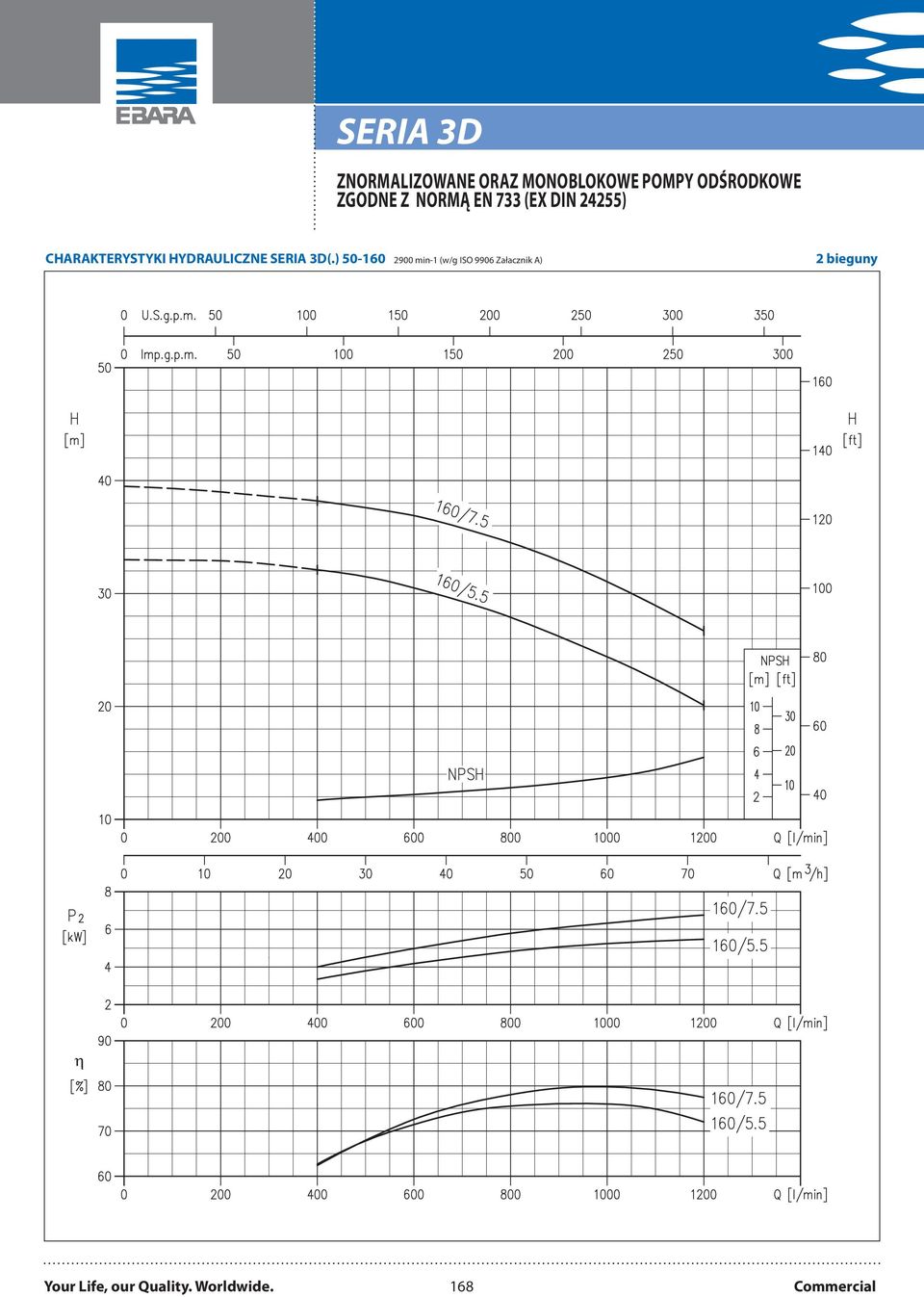

12 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 168 Commercial

13 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 169 Commercial

14 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 170 Commercial

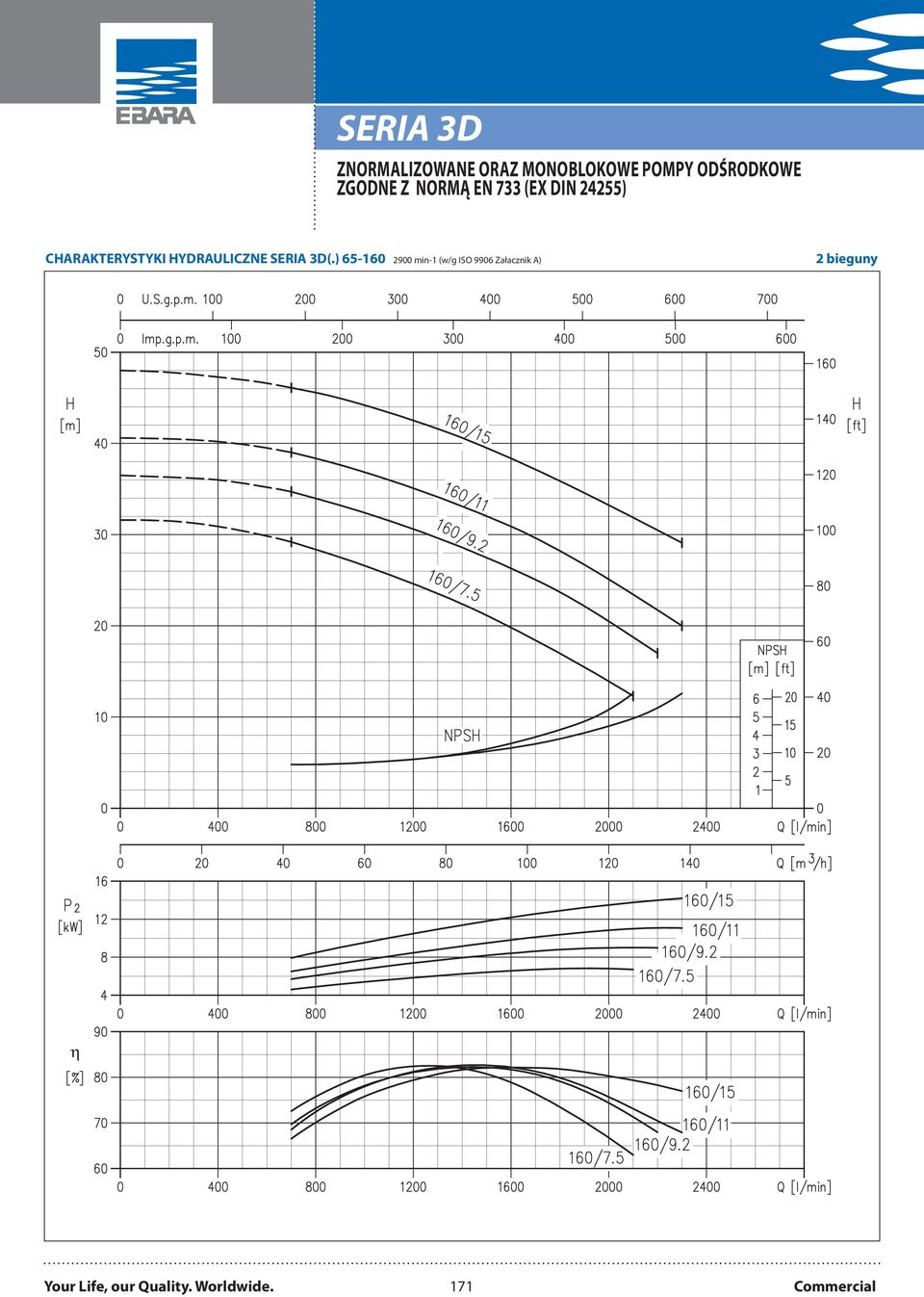

15 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 171 Commercial

16 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) min1 (w/g ISO 9906 Załacznik A) Your Life, our Quality. Worldwide. 172 Commercial

17 WYMIARY SERIA 3D do 11 kw TABELA WYMIARÓW Wymiary [mm] Masa Model DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 H H1 H2 H3 R W M N1 N2 T E A A1 A2 B C V1 V2 [kg] Ø Ø Ø Ø Ø Ø Ø Ø [2] [1] [2] [1] [*] [2] [1] [1] [2] [1] [2] [1] [*] 3D 32125/1.1(M) ,5106, M20x1,5 PG13,5 25,0 29,5 3D 32160/1.5(M) M20x1,5 PG13,5 29,0 33,5 3D 32160/2.2(M) M20x1,5 PG13,5 35,7 36,0 3D 32200/ PG13,5 47,5 3D 32200/ PG16 50,0 3D 32200/ PG13,5 PG16 62,0 65,1 3D 40125/1.5(M) M20x1,5 PG13,5 25,5 30,0 3D 40125/2.2(M) M20x1,5 PG13,5 31,7 32,0 3D 40160/ PG13,5 39,0 3D 40160/ PG16 48,0 3D 40200/ PG13,5 PG16 60,0 3D 40200/ PG13,5 PG16 63,0 66,1 3D 40200/ PG13,5 PG21 80,0 82,4 3D 50125/2.2(M) M20x1,5 PG13,5 34,4 37,0 3D 50125/ PG13,5 39,5 3D 50125/ PG16 48,0 3D 50160/ PG13,5 PG16 60,0 3D 50160/ PG13,5 PG16 64,0 67,1 3D 50200/ PG13,5 PG21 77,0 77,0 3D 50200/ PG13,5 PG21 80,0 82,4 3D 65125/ PG16 53,0 3D 65125/5, PG13,5 PG16 65,0 3D 65125/7, PG13,5 PG16 69,5 72,6 3D 65160/7, PG13,5 PG16 70,0 73,1 3D 65160/9, PG13,5 PG21 85,0 85,0 3D 65160/ PG13,5 PG21 85,0 87,4 [1]=tylko trójfazowe [2]=tylko jednofazowe [*]=dla silników IE3 Your Life, our Quality. Worldwide. 173 Commercial

18 WYMIARY SERIA 3D od 15 kw TABELA WYMIARÓW Wymiary [mm] Masa Model DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 H H1 H2 H3 Fig. R W M N1 N2 T E A A1 A2 B C L L1 L2 L3 L4 D F S V1 V2 [kg] Ø Ø Ø Ø Ø Ø Ø Ø [*] 3D 50200/ ,5 141, , PG 21 PG ,0 124,1 3D 65160/ ,5 141, , PG 21 PG ,0 129,1 3D 65200/ ,5 157, , PG 21 PG ,0 129,1 3D 65200/ ,5 157, , PG 21 PG ,0 146,3 3D 65200/ ,5 157, , PG 21 PG ,0 158,1 [*]=dla silników IE3 Your Life, our Quality. Worldwide. 174 Commercial

19 WYMIARY SERIA 3DS 32, 40, 50 TABELA WYMIARÓW Model Wymiary [mm] DN1 P1 K1 D1 DN2 P2 K2 D2 S2 Fig. H H1 H2 H3 R M N1 N2 T A B C V1 V2 Ø Ø Ø Ø Ø Ø Ø Ø 3DS 32125/ M25x1,5 M20x1,5 30,5 3DS 32160/ M25x1,5 M20x1,5 36,3 3DS 32160/ M25x1,5 M20x1,5 40,4 3DS 40125/ M25x1,5 M20x1,5 31,9 3DS 40125/ M25x1,5 M20x1,5 35,5 3DS 50125/ M25x1,5 M20x1,5 37,9 Masa [kg] Your Life, our Quality. Worldwide. 175 Commercial

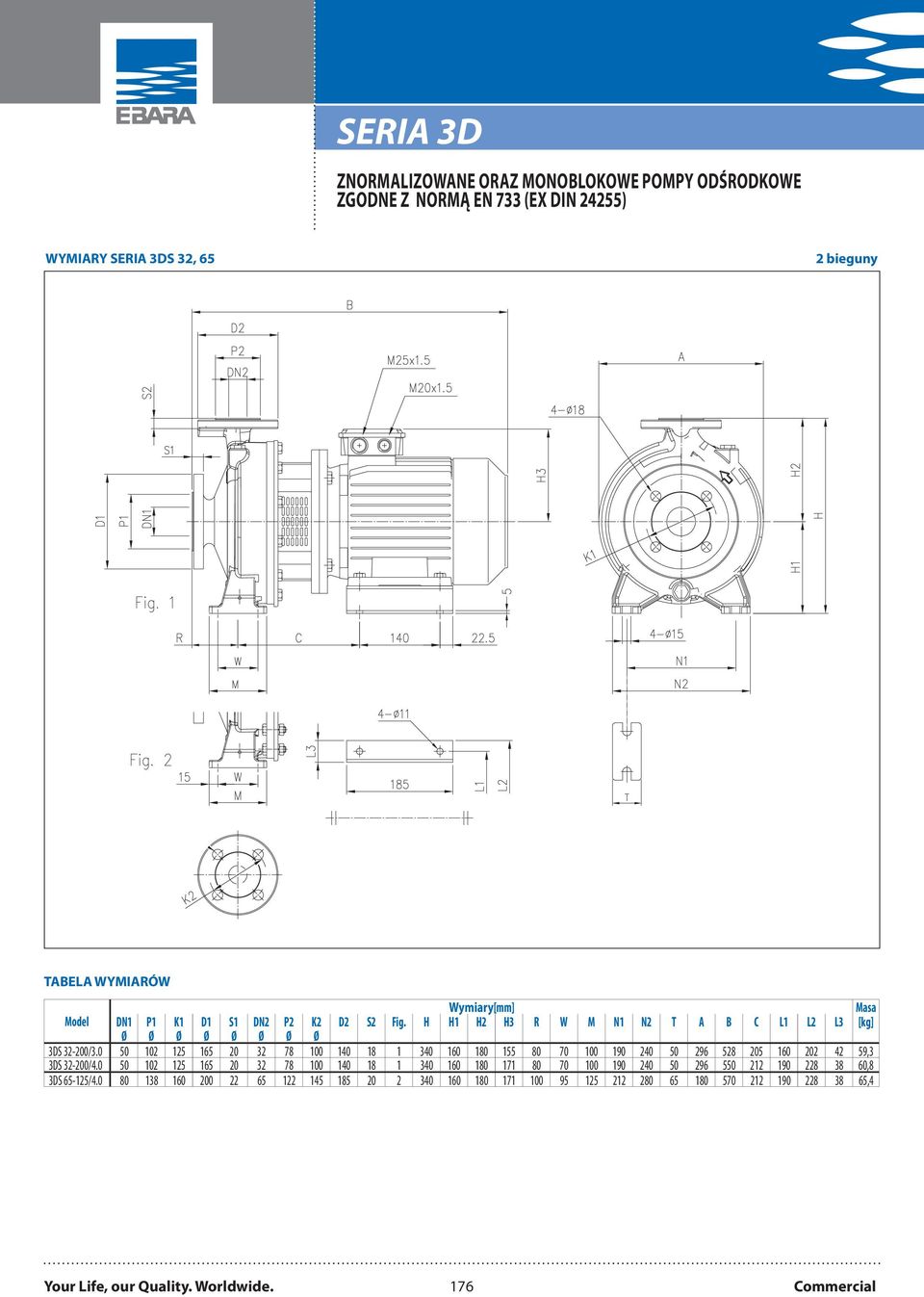

20 WYMIARY SERIA 3DS 32, 65 TABELA WYMIARÓW Wymiary[mm] Masa Model DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 Fig. H H1 H2 H3 R W M N1 N2 T A B C L1 L2 L3 [kg] Ø Ø Ø Ø Ø Ø Ø Ø 3DS 32200/ ,3 3DS 32200/ ,8 3DS 65125/ ,4 Your Life, our Quality. Worldwide. 176 Commercial

21 WYMIARY SERIA 3DS 40, 50, 65 TABELA WYMIARÓW Wymiary [mm] Masa Model DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 H H1 H2 W B F [kg] Ø Ø Ø Ø Ø Ø Ø Ø [*] 3DS 40200/ ,0 130,8 3DS 50200/ ,0 130,8 3DS 50200/ ,0 166,9 3DS 65160/ ,0 106,8 3DS 65160/ ,0 142,9 [*]=dla silników IE3 Your Life, our Quality. Worldwide. 177 Commercial

22 WYMIARY SERIA 3DS 32, 40, 50, 65 TABELA WYMIARÓW Wymiary [mm] Masa Model DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 Fig. H H1 H2 H3 H4 R W M N1 N2 T A B C F G Q L1 L2 L3 V1 V2 [kg] Ø Ø Ø Ø Ø Ø Ø Ø [*] 3DS 32200/ M32X1,5 M32X1,5 90,0 92,0 3DS 40160/ M25X1,5 M20X1,5 65,6 3DS 40160/ M25X1,5 M20X1,5 51,8 3DS 40200/ M32X1,5 M32X1,5 79,7 3DS 40200/ M32X1,5 M32X1,5 86,8 88,8 3DS 50125/ M25X1,5 M20X1,5 44,1 3DS 50125/ M25X1,5 M20X1,5 52,7 3DS 50160/ M32X1,5 M32X1,5 77,3 3DS 50160/ M32X1,5 M32X1,5 97,5 99,5 3DS 50200/ M32X1,5 M32X1,5 102,8 104,0 3DS 65125/ M32X1,5 M32X1,5 76,3 3DS 65125/ M32X1,5 M32X1,5 97,9 99,9 3DS 65160/ M32X1,5 M32X1,5 98,2 99,2 3DS 65160/ M32X1,5 M32X1,5 107,0 108,0 3DS 65200/ M40X1,5 M40X1,5 140,1 156,9 3DS 65200/ M40X1,5 M40X1,5 151,7 158,5 3DS 65200/ M40X1,5 M40X1,5 190,0 197,0 [*]=dla silników IE3 Your Life, our Quality. Worldwide. 178 Commercial

23 WYMIARY SERIA 3DP 32, 40, 50, 65 Tylko dla Tylko dla TABELA WYMIARÓW Wymiary [mm] Masa Model DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 H H1 H2 H3 R A B B1 D E N1 N2 N3 T V1 V2 [kg] Ø Ø Ø Ø Ø Ø Ø Ø [*] 3DP 32125/ M25x1,5 M20x1,5 50,5 3DP 32160/ M25x1,5 M20x1,5 58,5 3DP 32160/ M25x1,5 M20x1,5 61,5 3DP 32200/ M25x1,5 M20x1,5 83,9 3DP 32200/ M25x1,5 M20x1,5 86,9 3DP 32200/ M32x1,5 M32x1,5 115,2 117,2 3DP 40125/ M25x1,5 M20x1,5 76,2 3DP 40125/ M25x1,5 M20x1,5 56,9 3DP 40160/ M25x1,5 M20x1,5 93,4 3DP 40160/ M25x1,5 M20x1,5 74,8 3DP 40200/ M32x1,5 M20x1,5 105,0 3DP 40200/ M32x1,5 M32x1,5 111,7 113,7 3DP 40200/ M40x1,5 M40x1,5 129,8 140,6 3DP 50125/ M25x1,5 M20x1,5 80,0 3DP 50125/ M25x1,5 M20x1,5 91,1 3DP 50125/ M25x1,5 M20x1,5 91,7 3DP 50160/ M32x1,5 M32x1,5 111,5 3DP 50160/ M32x1,5 M32x1,5 113,4 115,4 3DP 50200/ M32x1,5 M32x1,5 123,1 124,1 3DP 50200/ M40x1,5 M32x1,5 133,6 144,4 3DP 50200/ M40x1,5 M40x1,5 137,5 154,4 3DP 65125/ M25x1,5 M20x1,5 70,9 3DP 65125/ M32x1,5 M32x1,5 115,3 3DP 65125/ M32x1,5 M32x1,5 127,9 129,9 3DP 65160/ M32x1,5 M32x1,5 131,2 133,2 3DP 65160/ M32x1,5 M32x1,5 137,0 138,0 3DP 65160/ M40x1,5 M40x1,5 134,0 144,8 3DP 65160/ M40x1,5 M40x1,5 134,1 151,0 3DP 65200/ M40x1,5 M40x1,5 139,1 156,0 3DP 65200/ M40x1,5 M40x1,5 149,7 156,2 3DP 65200/ M40x1,5 M40x1,5 204,0 211,0 [*]=dla silników IE3 Your Life, our Quality. Worldwide. 179 Commercial

24 SPRZĘGŁO SZTYWNE DLA POMP SERII 3DS Screws set TABELA WYMIARÓW Model [HP] [kw] Wielkość Wymiary [mm] Śruby silnika d d1 d2 d3 M L L1 b h silnika 3DS 32125/1.1 1,5 1, M16x1, ,8 M6x6 3DS 32160/ , M16x1, ,3 M8x8 3DS 32160/ , M16x1, ,3 M8x8 3DS 32200/ M16x1, ,3 M8x8 3DS 32200/4.0 5, M16x1, ,3 M8x8 3DS 32200/ , M16x1, ,3 M8x8 3DS 40125/ , M16x1, ,3 M8x8 3DS 40125/ , M16x1, ,3 M8x8 3DS 40160/ M16x1, ,3 M8x8 3DS 40160/4.0 5, M16x1, ,3 M8x8 3DS 40200/5.5 7,5 5, M16x1, ,3 M8x8 3DS 40200/ , M16x1, ,3 M8x8 3DS 40200/ M16x1, ,3 M8x8 3DS 50125/ , M16x1, ,3 M8x8 3DS 50125/ M16x1, ,3 M8x8 3DS 50125/4.0 5, M16x1, ,3 M8x8 3DS 50160/5.5 7,5 5, M16x1, ,3 M8x8 3DS 50160/ , M16x1, ,3 M8x8 3DS 50200/9.2 12,5 9, M16x1, ,3 M8x8 3DS 50200/ M16x1, ,3 M8x8 3DS 50200/ M18x1, ,3 M8x8 3DS 65125/4.0 5, M16x1, ,3 M8x8 3DS 65125/5.5 7,5 5, M16x1, ,3 M8x8 3DS 65125/ , M16x1, ,3 M8x8 3DS 65160/ , M16x1, ,3 M8x8 3DS 65160/9.2 12,5 9, M16x1, ,3 M8x8 3DS 65160/ M16x1, ,3 M8x8 3DS 65160/ M20x1, ,3 M8x8 3DS 65200/ M20x1, ,3 M8x8 3DS 65200/ , M20x1, ,3 M8x8 3DS 65200/ M20x1, ,8 M10x10 Your Life, our Quality. Worldwide. 180 Commercial

25 SPRZĘGŁO ELASTYCZNE DLA POMP SERII 3DP STRONA POMPY STRONA POMPY STRONA SILNIKA STRONA SILNIKA TABELA WYMIARÓW Model [HP] [kw] Wielkość Wymiary [mm] silnika d1 b1 h d2 b2 h2 3DP 32125/1.1 1,5 1, , ,8 3DP 32160/ , , ,3 3DP 32160/ , , ,3 3DP 32200/ , ,3 3DP 32200/4.0 5, , ,3 3DP 32200/ , , ,3 3DP 40125/ , , ,3 3DP 40125/ , , ,3 3DP 40160/ , ,3 3DP 40160/4.0 5, , ,3 3DP 40200/5.5 7,5 5, , ,3 3DP 40200/ , , ,3 3DP 40200/ , ,3 3DP 50125/ , , ,3 3DP 50125/ , ,3 3DP 50125/4.0 5, , ,3 3DP 50160/5.5 7,5 5, , ,3 3DP 50160/ , , ,3 3DP 50200/9.2 12,5 9, , ,3 3DP 50200/ , ,3 3DP 50200/ , ,3 3DP 65125/4.0 5, , ,3 3DP 65125/5.5 7,5 5, , ,3 3DP 65160/ , , ,3 3DP 65160/9.2 12,5 9, , ,3 3DP 65160/ , ,3 3DP 65160/ , ,3 3DP 65200/ , ,3 3DP 65200/ , , ,3 3DP 65200/ , ,8 Your Life, our Quality. Worldwide. 181 Commercial

26 RYSUNEK PRZEKROJOWY SERIA 3D 32, 40, 50, 65 do 11 kw RYSUNEK PRZEKROJOWY SERIA 3D 32, 40, 50, 65 od 15 kw Your Life, our Quality. Worldwide. 182 Commercial

27 TABELA MATERIAŁOW Ref. Nazwa Materiał 001 Korpus pompy żeliwo ENGJL250EN Wspornik silnika [1] 004 Tracza uszczelnienia EN (AISI 304) 006 Wał (część w kontakcie z medium) EN (AISI 304) 007 Wirnik [2] 011 Uszczelnienie mechaniczne Ceramika/C/NBR 012 Obudowa silnika 013 Pokrywa silnika Aluminium 014 Wentylator PA 015 Pokrywa wentylatora Fe P04 cynkowana 016 Skrzynka kablowa 017 Pokrywa skrzynki kablowej Aluminium (tylko wersja trójfazowa) 018 Pierścień odrzutnika NBR 019 Łożysko (strona pompy) 020 Łożysko (strona silnika) 021 Pierścień kompensacyjny Stal C Cięgno Fe 42 cynkowana Śruba Stal 8.8 clasa ISO 8981 cynkowana 024 Korek zalewowy Mosiądz 025 Korek spustowy Mosiądz 026 Oring NBR [3] 032 Wpust EN (AISI 316) 034 Nakrętka wirnika EN (AISI 304) 042 Nóżka Aluminium/stal cynkowana 056 Uszczelka skrzynki kablowej NBR 058 Dławik kablowy 072 Pierścień bieżny [4] EN (AISI 304) 075 Podkładka Aluminium 076 Podkładka Aluminium 092 Pierścień uszczelniający 093 Pierścień uszczelniający 101 Pierścień elastyczny [5] Stal węglowa TC Śruba Stal 8.8 class ISO 8981 cynkowana 235 Podkładka Stal cynkowana 206 Śruba (wspornik) [6] Stal 8.8 class ISO 8981 cynkowana [1] =Żeliwo ENGJL200EN 1561 dla 3D 32200/3 oraz modeli z silnikami 15, 18.5 i 22 kw; aluminium ALEN1706AC46000D dla pozostałych modeli [2]= EN (AISI 304) dla SERII 3D 32, 40, 50; EN (AISI 316) dla SERII 3D 65 [3]= FPM dla wersji H, HS, HW, HSW; EDPM dla wersji E [4]= Tylko dla SERII 3D 32200, 40200, 50160, [5]= Tylko dla modeli 9.2kW i 11kW [6]= Tylko dla modeli 11kW Your Life, our Quality. Worldwide. 183 Commercial

28 RYSUNEK PRZEKROJOWY SERIA 3DS 32, 40, 50 Your Life, our Quality. Worldwide. 184 Commercial

29 RYSUNEK PRZEKROJOWY SERIA 3DS 65 Your Life, our Quality. Worldwide. 185 Commercial

30 TABELA MATERIAŁOW Ref. Nazwa Materiał 001 Korpus pompy żeliwo ENGJL250EN Wspornik silnika żeliwo ENGJL250EN A Adaptor [1] żeliwo ENGJL250EN Wał EN (AISI 304) 006 Sprzęgło (część w kontakcie z medium) EN (AISI 304) 007 Wirnik [2] 011 Uszczelnienie mechaniczne Ceramika/C/NBR 012 Silnik 024 Korek zalewowy Mosiądz 025 Korek spustowy Mosiądz 026 Oring NBR [3] 032 Wpust EN (AISI 316) 034 Nakrętka wirnika EN (AISI 304) 042 Nóżka Stal cynkowana 044 Osłona sprzęgła EN (AISI 304) 058 Dławik kablowy 072 Pierścień bieżny [4] EN (AISI 304) 075 Podkładka Aluminium 076 Podkładka Aluminium 200 Śruba Stal 8.8 class ISO 8981 cynkowana 201 Śruba [5] Stal 8.8 class ISO 8981 cynkowana 206 Śruba (wspornik) Stal 8.8 class ISO 8981 cynkowana 2062 Śruba adaptora Stal 8.8 class ISO 8981 cynkowana 235 Podkładka Stal cynkowana [1] =Tylko dla modeli 3D 65125/5,5 i 65127/7,5 [2]= EN (AISI 304) dla SERII 3D 32, 40, 50; EN (AISI 316) dla SERII 3D 65 [3]= FPM dla wersji H, HS, HW, HSW; EDPM dla wersji E [4]= Tylko dla SERII 3D 32200, 40200, 50160, [5]= Tylko dla modeli SERII 3D 32125/1,1, 32160/1,5, 32160/2,2, 40125/1,5, 40125/2,2, 50125/2,2 Your Life, our Quality. Worldwide. 186 Commercial

31 RYSUNEK PRZEKROJOWY SERIA 3DP 32, 40, 50, 65 TABELA MATERIAŁOW Ref. Nazwa Materiał 001 Korpus pompy żeliwo ENGJL250EN Wspornik silnika żeliwo ENGJL250EN Tracza uszczelnienia EN (AISI 304) 006 Wał (część w kontakcie z medium) EN (AISI 304) 006A Sprzęgło elastyczne żeliwo ENGJL250EN Wirnik [1] 011 Uszczelnienie mechaniczne Ceramika/C/NBR 012 Silnik 019 Łożysko (strona pompy) 020 Łożysko (strona silnika) 024 Korek zalewowy Mosiądz 025 Korek spustowy Mosiądz 026 Oring NBR [2] 032 Wpust EN (AISI 316) 033 Wpust C Nakrętka wirnika EN (AISI 304) 042 Nóżka Stal cynkowana Fe A Postument Stal cynkowana Fe Osłona sprzęgła Stal cynkowana Fe Dławik kablowy 058 Dławik kablowy 066 Tarcza łożyskowa (strona wirnika) żeliwo ENGJL250EN Tarcza łożyskowa (strona silnika) żeliwo ENGJL250EN Pierścień bieżny [3] EN (AISI 304) 075 Podkładka Aluminium 076 Podkładka Aluminium 092 Pierścień uszczelniający Vring 093 Pierścień uszczelniający Vring 200 Śruba Stal 8.8 class ISO 8981 cynkowana 235 Podkładka Stal cynkowana [1]= EN (AISI 304) dla SERII 3D 32, 40, 50; EN (AISI 316) dla SERII 3D 65 [2]= FPM dla wersji H, HS, HW, HSW; EDPM dla wersji E [3]= Tylko dla SERII 3D 32200, 40200, 50160, Your Life, our Quality. Worldwide. 187 Commercial

32 USZCZELNIENIE MECHANICZNE wersja standardowa TABELA MATERIAŁOW Ref. Nazwa Materiał 1 Część stała Węgiel 2 Część wirująca Ceramika 3 Uszczelka NBR 4 Rama ze spężyną EN (AISI 316) USZCZELNIENIA MECHANICZNE SPECJALNE (na życzenie) Ref. Nazwa Wersja H Wersja HS Materiał Wersja HW Wersja HSW Wersja E 1 Część stała Węgiel SiC Węglik wolframu Węglik wolframu Węgiel 2 Część wirująca Ceramika SiC Węglik wolframu SiC Ceramika 3 Uszczelka FPM FPM FPM FPM EPDM 4 Rama ze spężyną EN (AISI 316) EN (AISI 316Ti) EN (AISI 316) EN (AISI 316) EN (AISI 316) Your Life, our Quality. Worldwide. 188 Commercial

33 TABELA DANYCH ELEKTRYCZNYCH SERIA 3D Model P2 Sprawność silnika Kondensator Sprawność (%) Pobór prądu [A] Jednofazowy Trójfazowy Jedno Jednofazowy Trójfazowy [HP] [kw] Jedno Trój μf Vc η % fazowy Trójfazowy 230V 230/400/690V fazowy fazowy 50 % 75 % 100 % 230V 230V 400V 690V 3D 32125/1.1 M 3D 32125/1.1 1,5 1,1 IE2 31, ,5 82,0 82,5 6,7 5,6 3,2 3D 32160/1.5 M 3D 32160/ ,5 IE ,5 82,0 82,5 9,6 5,6 3,2 3D 32160/2.2 M 3D 32160/ ,2 IE ,1 85,7 86,2 13,3 7,8 4,5 3D 32200/ IE2 85,0 86,7 86,3 10,6 6,1 3D 32200/4.0 5,5 4 IE2 84,3 87,2 87,8 15,1 8,7 3D 32200/ ,5 IE2 86,1 88,2 88,8 13,7 7,9 IE3 89,0 90,7 90,8 13,6 7,9 3D 40125/1.5 M 3D 40125/ ,5 IE ,5 82,0 82,5 9,6 5,6 3,2 3D 40125/2.2 M 3D 40125/ ,2 IE ,1 85,7 86,2 13,3 7,8 4,5 3D 40160/ IE2 85,0 86,7 86,3 10,6 6,1 3D 40160/4.0 5,5 4 IE2 84,3 87,2 87,8 15,1 8,7 3D 40200/5.5 7,5 5,5 IE2 82,9 86,0 87,4 10,4 6,0 3D 40200/ ,5 3D 40200/ IE2 86,1 88,2 88,8 13,7 7,9 IE3 89,0 90,7 90,8 13,6 7,9 IE2 88,9 90,3 90,2 21,9 12,7 IE3 90,4 91,2 91,8 21,3 12,3 3D 50125/2.2 M 3D 50125/ ,2 IE ,1 85,7 86,2 13,3 7,8 4,5 3D 50125/ IE2 85,0 86,7 86,3 10,6 6,1 3D 50125/4.0 5,5 4 IE2 84,3 87,2 87,8 15,1 8,7 3D 50160/5.5 7,5 5,5 IE2 82,9 86,0 87,4 10,4 6,0 3D 50160/ ,5 IE2 IE3 86,1 89,0 88,2 90,7 88,8 90,8 13,7 13,6 7,9 7,9 3D 50200/9.2 12,5 9,2 IE2 IE3 88,6 90,1 90,0 90,8 89,9 90,9 16,8 17,2 9,7 10,0 3D 50200/ IE2 88,9 90,3 90,2 21,9 12,7 IE3 90,4 91,2 91,8 21,3 12,3 3D 50200/ IE2 IE3 89,3 91,2 91,0 92,0 91,1 91,9 30,0 27,7 17,3 17,3 3D 65125/4.0 5,5 4 IE2 84,3 87,2 87,8 15,1 8,7 3D 65125/5.5 7,5 5,5 IE2 82,9 86,0 87,4 10,4 6,0 3D 65125/ ,5 IE2 IE3 86,1 89,0 88,2 90,7 88,8 90,8 13,7 13,6 7,9 7,9 3D 65160/ ,5 IE2 IE3 86,1 89,0 88,2 90,7 88,8 90,8 13,7 13,6 7,9 7,9 3D 65160/9.2 12,5 9,2 IE2 IE3 88,6 90,1 90,0 90,8 89,9 90,9 16,8 17,2 9,7 10,0 3D 65160/ IE2 IE3 88,9 90,4 90,3 91,2 90,2 91,8 21,9 21,3 12,7 12,3 3D 65160/ IE2 IE3 89,3 91,2 91,0 92,0 91,1 91,9 30,0 27,7 17,3 17,3 3D 65200/ IE2 IE3 89,3 91,2 91,0 92,0 91,1 91,9 30,0 27,7 17,3 17,3 3D 65200/ ,5 IE2 IE3 89,8 91,6 91,2 93,0 91,7 92,6 36,3 35,0 21,0 20,3 3D 65200/ IE2 89,9 91,9 92,4 40,8 23,6 IE3 92,0 93,1 93,2 39,7 23,6 Your Life, our Quality. Worldwide. 189 Commercial

34 TABELA DANYCH ELEKTRYCZNYCH SERIA 3DS 3DP Model Sprawność Sprawność (%) Pobór prądu P2 SERIA 3DS SERIA 3DS silnika Trójfazowy [A] Trójfazowy Trójfazowy [HP] [kw] η % Trójfazowy 230/400/690V 230/400/690V 50% 75% 100% 230V 400V 690V 3DS 32125/1.1 3DP 32125/1.1 1,5 1,1 IE2 79,5 81,2 81,5 4,3 2,5 3DS 32160/1.5 3DP 32160/ ,5 IE2 81,0 82,8 82,8 5,5 3,2 3DS 32160/2.2 3DP 32160/ ,2 IE2 82,5 84,0 84,0 7,6 4,4 3DS 32200/3.0 3DP 32200/ IE2 84,1 85,8 85,5 10,2 5,9 3DS 32200/4.0 3DP 32200/4.0 5,5 4 IE2 85,2 86,4 86,1 13,5 7,8 3DS 32200/7.5 3DP 32200/ ,5 IE2 86,5 88,3 88,3 14,2 8,2 IE3 89,4 91,0 91,1 13,5 7,8 3DS 40125/1.5 3DP 40125/ ,5 IE2 81,0 82,8 82,8 5,5 3,2 3DS 40125/2.2 3DP 40125/ ,2 IE2 82,5 84,0 84,0 7,6 4,4 3DS 40160/3.0 3DP 40160/ IE2 84,1 85,8 85,5 10,2 5,9 3DS 40160/4.0 3DP 40160/4.0 5,5 4 IE2 85,2 86,4 86,1 13,5 7,8 3DS 40200/5.5 3DP 40200/5.5 7,5 5,5 IE2 85,8 87,4 87,3 10,4 6,0 3DS 40200/7.5 3DP 40200/ ,5 IE2 86,5 88,3 88,3 14,2 8,2 3DS 40200/11 3DP 40200/ IE3 89,4 91,0 91,1 13,5 7,8 IE2 88,1 90,0 89,7 19,8 11,4 IE3 88,7 90,5 91,2 19,5 11,2 3DS 50125/2.2 3DP 50125/ ,2 IE2 82,5 84,0 84,0 7,6 4,4 3DS 50125/3.0 3DP 50125/ IE2 84,1 85,8 85,5 10,2 5,9 3DS 50125/4.0 3DP 50125/4.0 5,5 4 IE2 85,2 86,4 86,1 13,5 7,8 3DS 50160/5.5 3DP 50160/5.5 7,5 5,5 IE2 85,8 87,4 87,3 10,4 6,0 3DS 50160/7.5 3DP 50160/ ,5 IE2 IE3 86,5 89,4 88,3 91,0 88,3 91,1 14,2 13,5 8,2 7,8 3DS 50200/9.2 3DP 50200/9.2 12,5 9,2 IE2 IE3 88,4 89,4 89,9 91,0 90,0 91,2 16,9 17,0 9,8 9,8 3DS 50200/11 3DP 50200/ IE2 88,1 90,0 89,7 19,8 11,4 IE3 88,7 90,5 91,2 19,5 11,2 3DS 50200/15 3DP 50200/ IE2 IE3 90,0 89,5 91,0 91,4 90,8 92,0 27,2 26,7 15,7 15,4 3DS 65125/4.0 3DP 65125/4.0 5,5 4 IE2 85,2 86,4 86,1 13,5 7,8 3DS 65125/5.5 3DP 65125/5.5 7,5 5,5 IE2 85,8 87,4 87,3 10,4 6,0 3DS 65125/7.5 3DP 65125/ ,5 IE2 IE3 86,5 89,4 88,3 91,0 88,3 91,1 14,2 13,5 8,2 7,8 3DS 65160/7.5 3DP 65160/ ,5 IE2 IE3 86,5 89,4 88,3 91,0 88,3 91,1 14,2 13,5 8,2 7,8 3DS 65160/9.2 3DP 65160/9.2 12,5 9,2 IE2 IE3 88,4 89,4 89,9 91,0 90,0 91,2 16,9 17,0 9,8 9,8 3DS 65160/11 3DP 65160/ IE2 IE3 88,1 88,7 90,0 90,5 89,7 91,2 19,8 19,5 11,4 11,2 3DS 65160/15 3DP 65160/ IE2 IE3 90,0 89,5 91,0 91,4 90,8 92,0 27,2 26,7 15,7 15,4 3DS 65200/15 3DP 65200/ IE2 IE3 90,0 89,5 91,0 91,4 90,8 92,0 27,2 26,7 15,7 15,4 3DS 65200/18.5 3DP 65200/ ,5 IE2 IE3 90,3 89,7 91,6 91,7 91,2 92,4 33,3 35,3 19,2 20,4 3DS 65200/22 3DP 65200/ IE2 90,9 91,8 91,4 39,0 22,5 IE3 92,5 93,1 92,9 38,0 22,0 Your Life, our Quality. Worldwide. 190 Commercial

35 TABELA POZIOMU HAŁASU SERIA 3D Model P2 [HP] [kw] L pa db(a)* 3D 32125/1.1 (M) 1,5 1,1 3D 32160/1.5 (M) 2 1,5 69 3D 32160/2.2 (M) 3 2,2 3D 32200/ D 32200/4.0 5, D 32200/ ,5 79 3D 40125/2.2 (M) 3 2, D 40160/ D 40125/1.5 (M) 2 1,5 3D 40160/4.0 5,5 4 3D 40200/5.5 7,5 5,5 3D 40200/ ,5 79 3D 40200/ D 50125/2.2 (M) 3 2,2 69 3D 50125/3.0 3D 50125/ , D 50160/5,5 3D 50160/7,5 7,5 10 5,5 7,5 79 3D 50200/9.2 12,5 9,2 3D 50200/ D 50200/ D 65125/4.0 5, D 65125/5.5 7,5 5,5 3D 65125/ ,5 79 3D 65160/ ,5 3D 65160/ D 65160/9,2 12,5 9,2 82 3D 65160/ D 65200/ D 65200/ ,5 86 3D 65200/ * średnia wartość poziomu hałasu odczytana w odległości 1 m od pompy elektrycznej. Tolerancja +2,5 db TABELA POZIOMU HAŁASU SERIA 3DS 3DP * średnia wartość poziomu hałasu odczytana w odległości 1 m od pompy elektrycznej. Tolerancja +2,5 db Model 3DS P2 3DP [HP] [kw] LpA db(a)* 3DS 32125/1.1 3DP 32125/1.1 1,5 1,1 3DS 32160/1.5 3DP 32160/ ,5 3DS 32160/2.2 3DP 32160/ ,2 <70 3DS 32200/3.0 3DP 32200/ DS 32200/4.0 3DP 32200/4.0 5, DS 32200/7.5 3DP 32200/ ,5 77 3DS 40125/1.5 3DP 40125/ ,5 3DS 40125/2.2 3DP 40125/ ,2 <70 3DS 40160/3.0 3DP 40160/ DS 40160/4.0 3DP 40160/4.0 5, DS 40200/7.5 3DP 40200/ ,5 3DS 40200/5.5 3DP 40200/5.5 7,5 5,5 77 3DS 40200/11 3DP 40200/ DS 50125/2.2 3DP 50125/ ,2 3DS 50125/3.0 3DP 50125/ <70 3DS 50125/4.0 3DP 50125/4.0 5, DS 50160/5.5 3DP 50160/5.5 7,5 5,5 3DS 50160/7.5 3DP 50160/ ,5 77 3DS 50200/9.2 3DP 50200/9.2 12,5 9,2 3DS 50200/11 3DP 50200/ DS 50200/15 3DP 50200/ DS 65125/4.0 3DP 65125/4.0 5, DS 65125/5.5 3DP 65125/5.5 7,5 5,5 3DS 65125/7.5 3DP 65125/ ,5 3DS 65160/7.5 3DP 65160/ ,5 77 3DS 65160/9.2 3DP 65160/9.2 12,5 9,2 3DS 65160/11 3DP 65160/ DS 65160/15 3DP 65160/ DS 65200/15 3DP 65200/ DS 65200/18.5 3DP 65200/ ,5 3DS 65200/22 3DP 65200/ Your Life, our Quality. Worldwide. 191 Commercial

36 ZAKRES ZASTOSOWANIA dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 192 Commercial

37 TABELA OSIĄGÓW SERIA 3D(.)4 32 Model Q=przepływ P2 l/min [HP] [kw] m 3 /h ,5 h= Ciśnienie [m] 3D(.) /0.25 0,33 0,25 5,5 4,7 3,5 2,8 3D(.) /0.37R 0,5 0,37 7,0 6,2 5,0 4,2 3D(.) /0.37 0,5 0,37 8,7 8,1 7,0 6,3 3D(.) /0.55R 0,75 0,55 10,3 9,2 7,3 6,2 3D(.) /0.55 0,75 0,55 12,0 11,0 9,2 8,0 3D(.) / ,75 17,1 16,1 14,3 13,2 4 bieguny TABELA OSIĄGÓW SERIA 3D(.) bieguny Model P2 l/min Q=przepływ [HP] [kw] m 3 /h , h= Ciśnienie [m] 3D(.) /0.37R 0,5 0,37 4,8 4,5 4,3 4,0 3,4 2,6 1,8 3D(.) /0.37 0,5 0,37 6,3 6,0 5,8 5,5 4,9 4,2 3,4 3D(.) /0.55R 0,75 0,55 7,3 6,9 6,6 6,3 5,7 5,0 4,3 3D(.) /0.55 0,75 0,55 8,6 8,1 7,8 7,5 6,9 6,2 5,4 3D(.) /1.1R 1,5 1,1 11,2 10,8 10,5 10,1 9,4 8,6 7,8 3D(.) /1.1 1,5 1,1 13,2 12,7 12,4 12,1 11,4 10,6 9,6 3D(.) / ,5 17,7 17,3 17,1 16,8 16,1 15,2 14,2 TABELA OSIĄGÓW SERIA 3D(.) bieguny Model P2 l/min Q=przepływ [HP] [kw] m 3 /h h= Ciśnienie [m] 3D(.) /0.55R 0,75 0,55 5,2 5,0 4,7 4,4 4,0 3,2 2,3 3D(.) /0.55 0,75 0,55 6,2 6,0 5,7 5,4 5,0 4,2 3,3 3D(.) /1.1R 1,5 1,1 7,8 7,6 7,2 6,9 6,4 5,5 4,5 4,0 3D(.) /1.1 1,5 1,1 9,1 8,9 8,6 8,3 7,9 7,0 6,0 5,5 3D(.) /1.5R 2 1,5 12,1 11,8 11,4 11,0 10,5 9,3 8,0 7,2 3D(.) / ,5 13,3 13,0 12,7 12,2 11,8 10,6 9,2 8,4 3D(.) / ,2 17,5 17,3 17,0 16,6 16,2 15,1 13,8 13,1 TABELA OSIĄGÓW SERIA 3D(.) bieguny Model Q=przepływ P2 l/min [HP] [kw] m 3 /h h= Ciśnienie [m] 3D(.) /0.55 0,75 0,55 4,8 4,6 4,0 3,5 2,3 1,4 3D(.) / ,75 6,0 5,8 5,2 4,6 3,5 2,5 2,2 3D(.) /1.1 1,50 1,10 7,2 7,0 6,3 5,7 4,5 3,5 3,2 2,8 3D(.) /1.1 1,50 1,10 8,1 7,4 6,9 5,7 4,6 4,2 3,8 3D(.) / ,50 9,2 8,5 8,0 6,7 5,7 5,3 4,9 4,5 3D(.) / ,20 11,3 10,6 10,1 8,8 7,6 7,2 6,8 6,4 5,5 3D(.) /2.2R 3 2,20 12,4 11,6 10,9 9,3 7,8 7,3 6,8 3D(.) / ,20 13,9 13,0 12,4 10,8 9,3 8,8 8,3 7,8 3D(.) / ,8 15,1 14,4 12,9 11,6 11,1 10,6 10,1 9 Your Life, our Quality. Worldwide. 193 Commercial

38 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 194 Commercial

39 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 195 Commercial

40 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 196 Commercial

41 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 197 Commercial

42 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 198 Commercial

43 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 199 Commercial

44 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 200 Commercial

45 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 201 Commercial

46 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 202 Commercial

47 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 203 Commercial

48 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 204 Commercial

49 CHARAKTERYSTYKI HYDRAULICZNE SERIA 3D(.) dla 1400 min1 (zgodnie z ISO 9906 Załacznik A) 4 bieguny Your Life, our Quality. Worldwide. 205 Commercial

50 WYMIARY SERIA 3D4 4 bieguny TABELA WYMIARÓW Model DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 Fig. H H1 Wymiary H2 H3 [mm] R W M N1 N2 T E A A1 A2 B C V2 Masa Ø Ø Ø Ø Ø Ø Ø Ø [kg] 3D / ,5 106, PG 11 23,9 3D /0.37R PG 31,1 3D / PG 31,3 3D /0.55R PG 35,9 3D / PG 35,9 3D / PG 13,5 39,5 3D /0.37R PG 24,7 3D / PG 24,8 3D /0.55R PG 32,3 3D / PG 32,7 3D /1.1R PG 13,5 41,2 3D / PG 13,5 41,3 3D / PG 13,5 43,0 3D /0.55R PG 32,7 3D / PG 32,8 3D /1.1R PG 13,5 42,2 3D / PG 13,5 42,3 3D /1.5R PG 13,5 43,4 3D / PG 13,5 44,5 3D / PG 16 42,9 3D / PG 37,2 3D / PG 13,5 35,3 3D / PG 13,5 35,3 3D / PG 13,5 44,6 3D / PG 13,5 46,1 3D / PG 16 48,1 3D /2.2R ,5 157, PG 16 46,5 3D / ,5 157, PG 16 46,5 3D / ,5 157, PG 16 54,5 Your Life, our Quality. Worldwide. 206 Commercial

51 WYMIARY SERIA 3DS4 32, 40, 50, 65 4 bieguny TABELA WYMIARÓW Model Wymiary [mm] DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 Fig. H H1 H2 H3 R W M N1 N2 T A B C X Y K V2 V2 Ø Ø Ø Ø Ø Ø Ø Ø 3DS / M20x1,5 M16x1,5 24,3 3DS /0.37R M20x1,5 M16x1,5 29,9 3DS / M20x1,5 M16x1,5 30,1 3DS /0.55R M25x1,5 M20x1,5 39,4 3DS / M25x1,5 M20x1,5 44,4 3DS / M25x1,5 M20x1,5 40,9 3DS /0.37R M20x1,5 M16x1,5 25,3 3DS / M20x1,5 M16x1,5 25,3 3DS /0.55R M25x1,5 M20x1,5 35,6 3DS / M25x1,5 M20x1,5 35,6 3DS /1.1R M25x1,5 M20x1,5 47,0 3DS / M25x1,5 M20x1,5 47 3DS / M25x1,5 M20x1,5 48,2 3DS /0.55R M25x1,5 M20x1,5 36,0 3DS / M25x1,5 M20x1,5 36,0 3DS /1.1R M25x1,5 M20x1,5 47,6 3DS / M25x1,5 M20x1,5 47,6 3DS /1.5R M25x1,5 M20x1,5 50,0 3DS / M25x1,5 M20x1,5 50,0 3DS / M25x1,5 M20x1,5 36,8 3DS / M25x1,5 M20x1,5 45,3 3DS / M25x1,5 M20x1,5 45,3 3DS / M25x1,5 M20x1,5 47,1 3DS / M25x1,5 M20x1,5 59,1 Masa [kg] Your Life, our Quality. Worldwide. 207 Commercial

52 WYMIARY SERIA 3DS4 50, 65 4 bieguny TABELA WYMIARÓW Model Wymiary [mm] DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 H H1 H2 W M A N1 N2 T Ø Ø Ø Ø Ø Ø Ø Ø 3DS / ,9 3DS / ,1 3DS /2.20R ,0 3DS / ,5 3DS / ,0 Masa [kg] Your Life, our Quality. Worldwide. 208 Commercial

53 WYMIARY SERIA 3DP4 32, 65 4 bieguny Tylko dla TABELA WYMIARÓW Model Wymiary [mm] DN1 P1 K1 D1 S1 DN2 P2 K2 D2 S2 H H1 H2 H3 R A B B1 E N1 N2 N3 T V2 V2 Ø Ø Ø Ø Ø Ø Ø Ø 3DP / M20x1,5 M16x1,5 45,9 3DP /0.37R M20x1,5 M16x1,5 52,4 3DP / M20x1,5 M16x1,5 52,4 3DP /0.55R M25x1,5 M20x1,5 64,9 3DP / M25x1,5 M20x1,5 64,9 3DP / M25x1,5 M20x1,5 65,9 3DP /0.37R M20x1,5 M16x1,5 55,6 3DP / M20x1,5 M16x1,5 55,6 3DP /0.55R M25x1,5 M20x1,5 56,6 3DP / M25x1,5 M20x1,5 56,6 3DP /1.1R M25x1,5 M20x1,5 74,2 3DP / M25x1,5 M20x1,5 74,2 3DP / M25x1,5 M20x1,5 76,7 3DP /0.55R M25x1,5 M20x1,5 57,3 3DP / M25x1,5 M20x1,5 57,3 3DP /1.1R M25x1,5 M20x1,5 66,1 3DP / M25x1,5 M20x1,5 66,1 3DP /1.5R M25x1,5 M20x1,5 76,9 3DP / M25x1,5 M20x1,5 76,9 3DP / M25x1,5 M20x1,5 82,9 3DP / M25x1,5 M20x1,5 63,8 3DP / M25x1,5 M20x1,5 63,8 3DP / M25x1,5 M20x1,5 71,3 3DP / M25x1,5 M20x1,5 78,6 3DP / M25x1,5 M20x1,5 79,6 3DP / M25x1,5 M20x1,5 87,6 3DP /2.2R M25x1,5 M20x1,5 90,5 3DP / M25x1,5 M20x1,5 90,5 3DP / M25x1,5 M20x1,5 94,0 Masa [kg] Your Life, our Quality. Worldwide. 209 Commercial
